149
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015

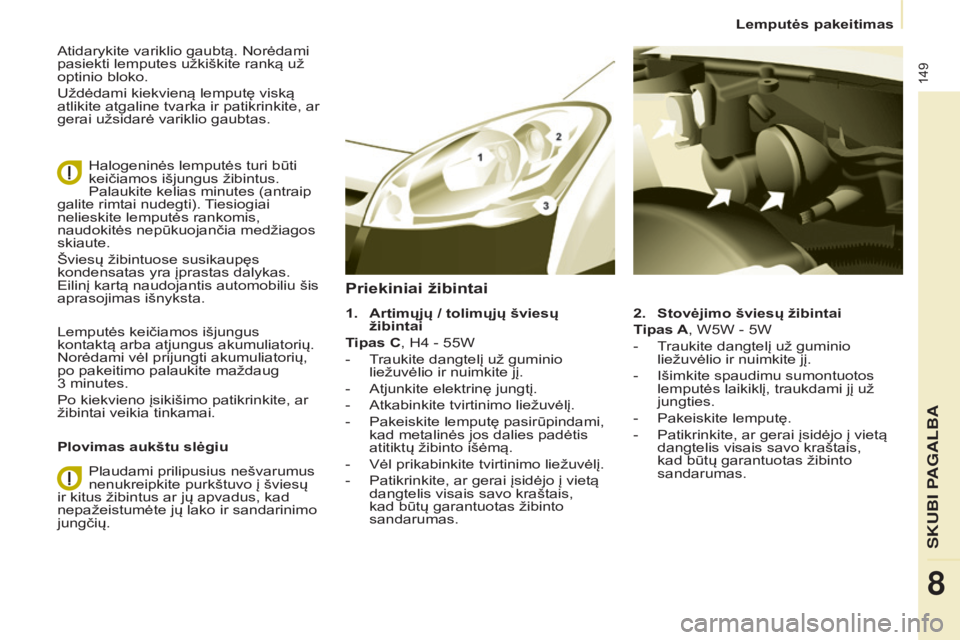

Atidarykite variklio gaubtą. Norėdami
pasiekti lemputes užkiškite ranką už
optinio bloko.
Uždėdami kiekvieną lemputę viską
atlikite atgaline tvarka ir patikrinkite, ar
gerai užsidarė variklio gaubtas.Halogeninės lemputės turi būti
keičiamos išjungus žibintus.
Palaukite kelias minutes (antraip
galite rimtai nudegti). Tiesiogiai
nelieskite lemputės rankomis,
naudokitės nepūkuojančia medžiagos
skiaute.
Šviesų žibintuose susikaupęs
kondensatas yra įprastas dalykas.
Eilinį kartą naudojantis automobiliu šis
aprasojimas išnyksta.
Lemputės keičiamos išjungus
kontaktą arba atjungus akumuliatorių.
Norėdami vėl prijungti akumuliatorių,
po pakeitimo palaukite maždaug
3
minutes.
Po kiekvieno įsikišimo patikrinkite, ar
žibintai veikia tinkamai.
Plovimas aukštu slėgiu
Plaudami prilipusius nešvarumus
nenukreipkite purkštuvo į šviesų
ir kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių. 2.

Stovėjimo šviesų žibintai
T

ipas A, W5W - 5W
-

T
raukite dangtelį už guminio
liežuvėlio ir nuimkite jį.
-

Išimkite spaudimu sumontuotos
lemputės laikiklį, traukdami jį už
jungties.
-


Pakeiskite lemputę.
-


Patikrinkite, ar gerai įsidėjo į vietą
dangtelis visais savo kraštais,
kad būtų garantuotas žibinto
sandarumas.
Priekiniai žibintai
1. Artimųjų / tolimųjų šviesų
žibintai
T
ipas C, H4 - 55W
-

T
raukite dangtelį už guminio
liežuvėlio ir nuimkite jį.
-

Atjunkite elektrinę jungtį.
-


Atkabinkite tvirtinimo liežuvėlį.
-


Pakeiskite lemputę pasirūpindami,
kad metalinės jos dalies padėtis
atitiktų žibinto išėmą.
-


Vėl prikabinkite tvirtinimo liežuvėlį.
-


Patikrinkite, ar gerai įsidėjo į vietą
dangtelis visais savo kraštais,
kad būtų garantuotas žibinto
sandarumas.
SKUBI P
8
Lemputės pakeitimas

150
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015

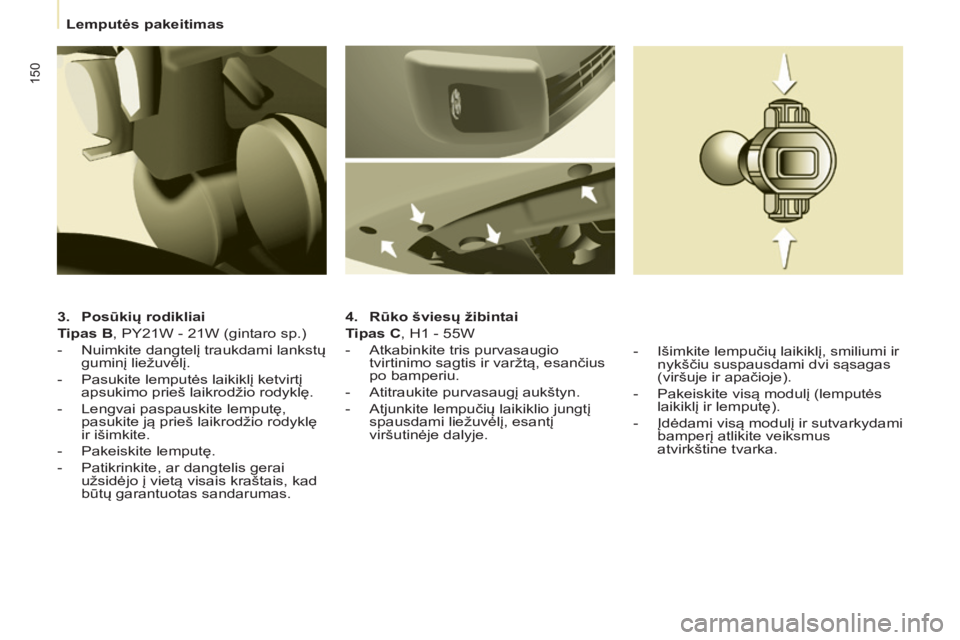

3. Posūkių rodikliai
T ipas B, PY21W - 21W (gintaro sp.)
-

Nuimkite dangtelį traukdami lankstų
guminį liežuvėlį.
-


Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.
-


Lengvai paspauskite lemputę,
pasukite ją prieš laikrodžio rodyklę
ir išimkite.
-


Pakeiskite lemputę.
-


Patikrinkite, ar dangtelis gerai
užsidėjo į vietą visais kraštais, kad
būtų garantuotas sandarumas. 4.

Rūko šviesų žibintai
T ipas C, H1 - 55W
-

Atkabinkite tris purvasaugio
tvirtinimo sagtis ir varžtą, esančius
po bamperiu.
-


Atitraukite purvasaugį aukštyn.
-


Atjunkite lempučių laikiklio jungtį
spausdami liežuvėlį, esantį
viršutinėje dalyje.-


Išimkite lempučių laikiklį, smiliu
mi ir
nykščiu suspausdami dvi sąsagas
(viršuje ir apačioje).
-

Pakeiskite visą modulį (lemputės
laikiklį ir lemputę).
-


Įdėdami visą modulį ir sutvarkydami
bamperį atlikite veiksmus
atvirkštine tvarka.
Lemputės pakeitimas

151
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015

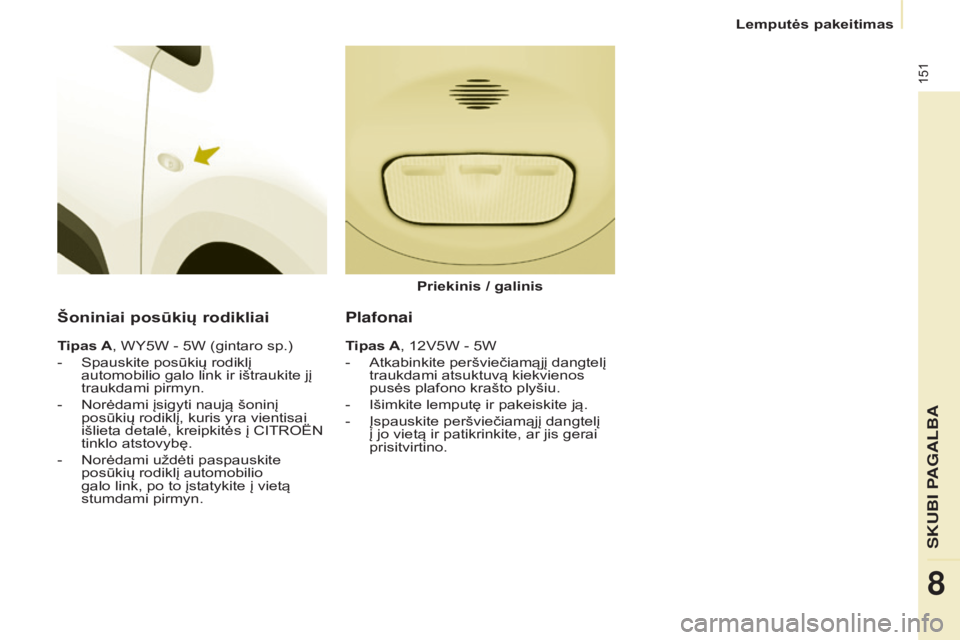

šoniniai posūkių rodikliai
Tipas A, WY5W - 5W (gintaro sp.)
-
Spauskite posūkių rodiklį
automobilio

galo link ir ištraukite jį
traukdami pirmyn.
-

Norėdami įsigyti naują šoninį
posūkių rodiklį, kuris yra vientisai
išlieta detalė, kreipkitės į CITROËN
tinklo atstovybę.
-


Norėdami uždėti paspauskite
posūkių rodiklį automobilio


galo link, po to įstatykite į vietą
stumdami pirmyn. Priekinis / galinis
Plafonai
Tipas A, 12V5W - 5W
-

Atkabinkite peršviečiamąjį dangtelį
traukdami atsuktuvą kiekvienos
pusės plafono krašto plyšiu.
-


Išimkite lemputę ir pakeiskite ją.
-


Įspauskite peršviečiamąjį dangtelį
į jo vietą ir patikrinkite, ar jis gerai
prisitvirtino.
SKUBI PAGALBA
8
Lemputės pakeitimas

152
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015
Šiai procedūrai reikia turėti veržliaraktį,
esantį automobilyje kartu su kitais rato
pakeitimo įrankiais.-
Išskėskite 4 liežuvėlius, po to
ištraukite lempučių laikiklį.
-

Lengvai iš viršaus paspauskite
perdegusią lemputę, pasukite ją
prieš laikrodžio rodyklę ir išimkite.
-


Pakeiskite lemputę.
Išimdami optinį bloką:
-


ant galinio gaubto, traukite bloką į
automobilio

vidurį,
-

ant galinių durų, traukite bloką į
save.Uždėdami pasirūpinkite, kad būtų
gerai įdėti liežuvėliai ir maitinimo
laidas, kad jis nebūtų suspaustas.
Pakeitus galinio posūkių rodiklio
lemputę inicijavimo laikas trunka ilgiau
kaip maždaug 2

minutes.

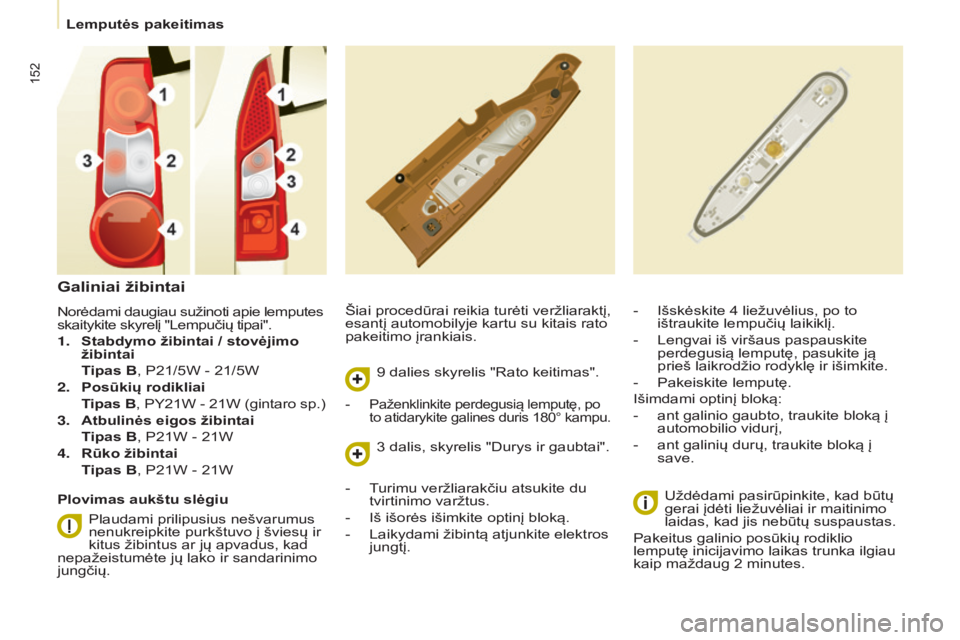

Galiniai žibintai
Norėdami daugiau sužinoti apie lemputes
skaitykite skyrelį "Lempučių tipai".
1.
Stabdymo žibintai / stovėjimo
žibintai




T
ipas B, P21/5W - 21/5W
2.

Posūkių rodikliai



T
ipas B, PY21W - 21W (gintaro sp.)
3.

Atbulinės eigos žibintai



T
ipas B, P21W - 21W
4.

Rūko žibintai



T
ipas B, P21W - 21W
Plovimas aukštu slėgiu Plaudami prilipusius nešvarumus
nenukreipkite purkštuvo į šviesų ir
kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių. 9
dalies skyrelis "Rato keitimas".
3
dalis, skyrelis "Durys ir gaubtai".
- Paženklinkite perdegusią lemputę, po
to atidarykite galines duris 180° kampu.
- Turimu veržliarakčiu atsukite du tvirtinimo varžtus.
-

Iš išorės išimkite optinį bloką.
-


Laikydami žibintą atjunkite elektros
jungtį.
Lemputės pakeitimas

153
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015

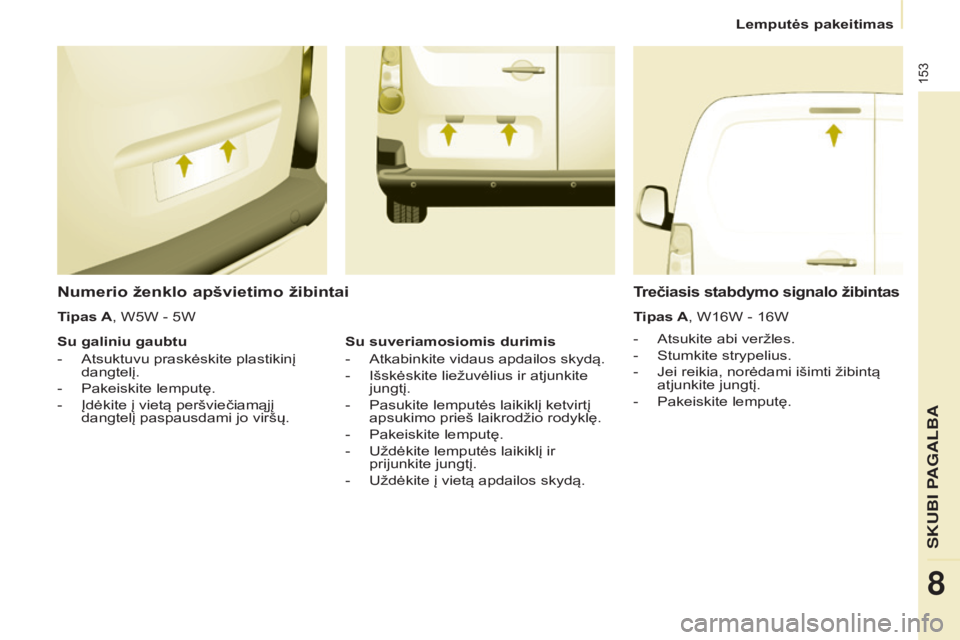

Numerio ženklo apšvietimo žibintai
- Atsukite abi veržles.
-
Stumkite strypelius.
-


Jei reikia, norėdami išimti žibintą
atjunkite jungtį.
-


Pakeiskite lemputę.
Trečiasis stabdymo signalo žibintas
Tipas A, W16W - 16W
Tipas A, W5W - 5W
Su galiniu gaubtu
-

Atsuktuvu praskėskite plastikinį
dangtelį.
-


Pakeiskite lemputę.
-


Įdėkite į vietą peršviečiamąjį
dangtelį paspausdami jo viršų. Su suveriamosiomis durimis
-


Atkabinkite vidaus apdailos skydą.
-


Išskėskite liežuvėlius ir atjunkite
jungtį.
-


Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.
-


Pakeiskite lemputę.
-


Uždėkite lemputės laikiklį ir
prijunkite jungtį.
-


Uždėkite į vietą apdailos skydą.
SKUBI P
8
Lemputės pakeitimas

154
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015

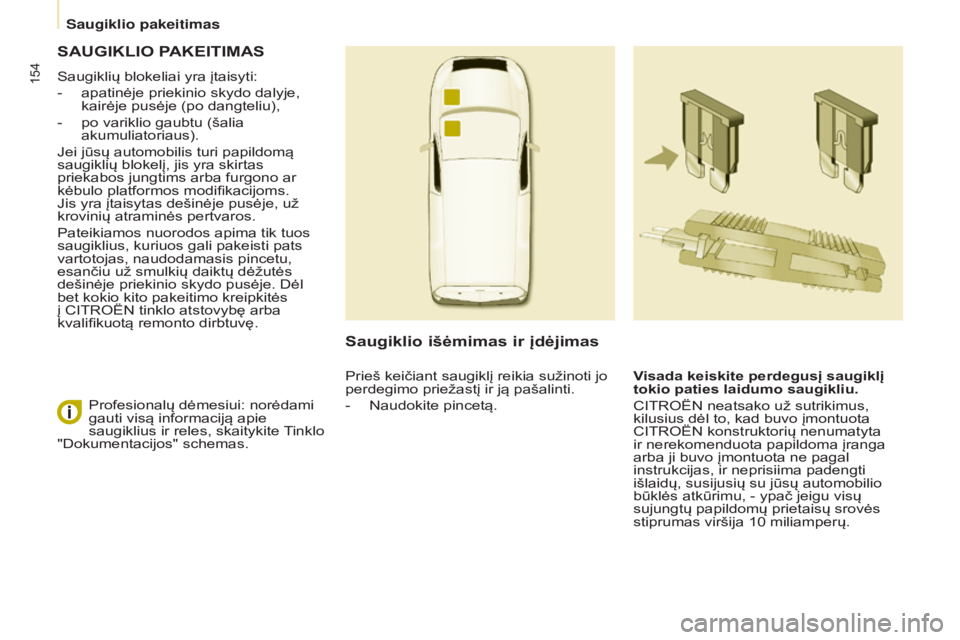

SAUGIKLIO PAKEITIMAS
Saugiklių blokeliai yra įtaisyti:
-
apatinėje priekinio skydo dalyje,
kairėje pusėje (po dangteliu),
-


po variklio gaubtu (šalia
akumuliatoriaus).
Jei jūsų automobilis turi papildomą
saugiklių blokelį, jis yra skirtas
priekabos jungtims arba furgono ar
kėbulo platformos modifikacijoms.
Jis yra įtaisytas dešinėje pusėje, už
krovinių atraminės pertvaros.
Pateikiamos nuorodos apima tik tuos
saugiklius, kuriuos gali pakeisti pats
vartotojas, naudodamasis pincetu,
esančiu už smulkių daiktų dėžutės
dešinėje priekinio skydo pusėje. Dėl
bet kokio kito pakeitimo kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Saugiklio išėmimas ir įdėjimas
Visada keiskite perdegusį saugiklį
tokio paties laidumo saugikliu.
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta
ir nerekomenduota papildoma įranga
arba ji buvo įmontuota ne pagal
instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu, - ypač jeigu visų
sujungtų papildomų prietaisų srovės
stiprumas viršija 10
miliamperų.
Profesionalų dėmesiui: norėdami
gauti visą informaciją apie
saugiklius ir reles, skaitykite Tinklo
"Dokumentacijos" schemas. Prieš keičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir ją pašalinti.
-

Naudokite pincetą.
Saugiklio pakeitimas

155
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015

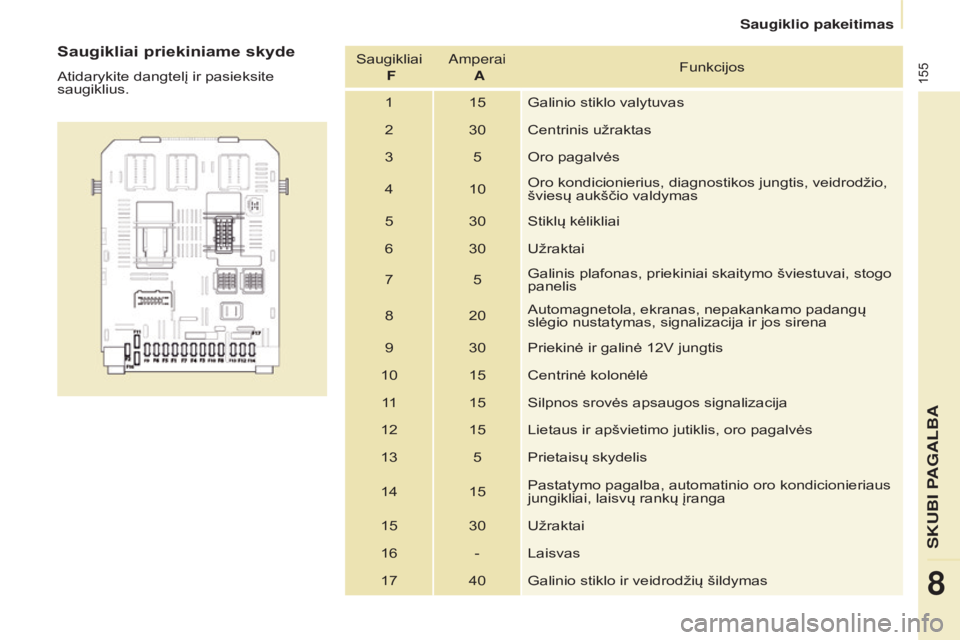

Saugikliai priekiniame skyde
Atidarykite dangtelį ir pasieksite
saugiklius.Saugikliai
F
a
mperai
A Funkcijos
1 15 Galinio stiklo valytuvas
2 30 Centrinis užraktas
3 5 Oro pagalvės
4 10 Oro kondicionierius, diagnostikos jungtis, veidrodžio,
šviesų aukščio valdymas
5 30 Stiklų kėlikliai
6 30 Užraktai
7 5Galinis plafonas, priekiniai skaitymo šviestuvai, stogo
panelis
8 20 Automagnetola, ekranas, nepakankamo padangų
slėgio nustatymas, signalizacija ir jos sirena
9 30 Priekinė ir galinė 12V jungtis
10 15 Centrinė kolonėlė 11 15 Silpnos srovės apsaugos signalizacija
12 15 Lietaus ir apšvietimo jutiklis, oro pagalvės
13 5 Prietaisų skydelis
14 15 Pastatymo pagalba, automatinio oro kondicionieriaus
jungikliai, laisvų rankų įranga
15 30 Užraktai
16 - Laisvas 17 40 Galinio stiklo ir veidrodžių šildymas
skUBi paGalBa
8
saugiklio pakeitimas

156
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015

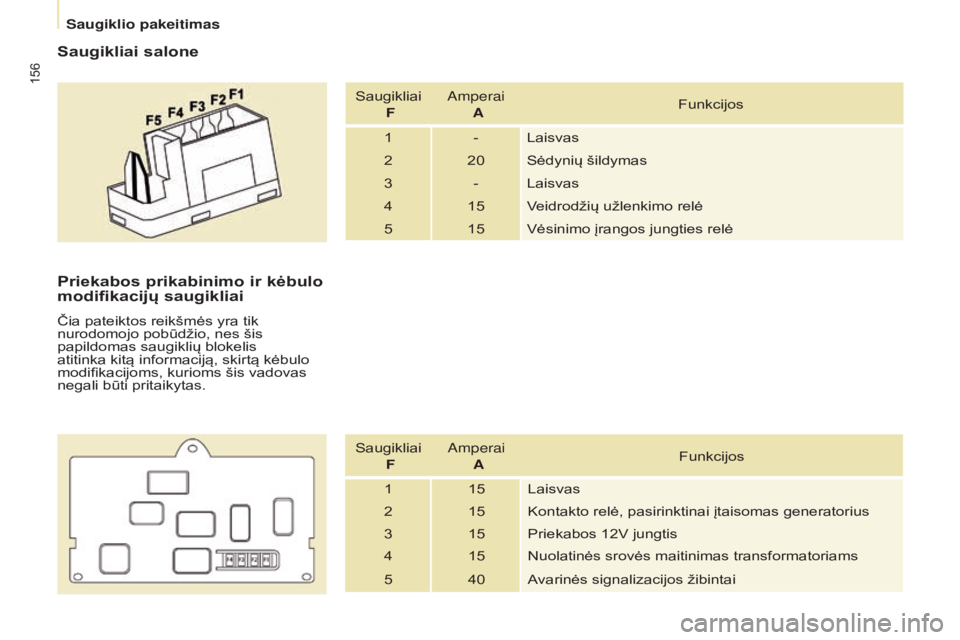

Saugikliai salone
Saugikliai Fa mperai
A Funkcijos
1 - Laisvas
2 20 Sėdynių šildymas
3 - Laisvas
4 15 Veidrodžių užlenkimo relė
5 15 Vėsinimo įrangos jungties relė
Priekabos prikabinimo ir kėbulo
modifikacijų saugikliai
Čia pateiktos reikšmės yra tik
nurodomojo pobūdžio, nes šis
papildomas saugiklių blokelis
atitinka kitą informaciją, skirtą kėbulo
modifikacijoms, kurioms šis vadovas
negali būti pritaikytas.
Saugikliai F
a

mperai A Funkcijos
1 15 Laisvas
2 15 Kontakto relė, pasirinktinai įtaisomas generatorius
3 15 Priekabos 12V jungtis
4 15 Nuolatinės srovės maitinimas transformatoriams
5 40 Avarinės signalizacijos žibintai
saugiklio pakeitimas

157
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015
Saugikliai variklio skyriuje
Atidarę variklio gaubtą atsekite ir
palenkite atitinkamą blokelį ir galėsite
pasiekti saugiklius.Saugikliai
F
a
mperai
A Funkcijos
1 20 Variklio valdymas
2 15 Garsinis signalas
3 10 Priekinio ir galinio stiklo plautuvo siurblys
4 20 Paprastų arba diodinių žibintų plautuvo siurblys
5 15 Variklio įrenginiai
6 10 Vairo pasukimo kampo jutiklis, ESC
7 10 Stabdymo, sankabos kontaktiniai jungikliai
8 25 Starteris
9 10 Šviesų spindulio aukščio varikliukas, pastatymo
pagalbos procesorius
10 30 Variklio įrenginiai 11 40 Laisvas
12 30 Stiklo valytuvai
13 40 Elektroninio valdymo blokelis
14 30 Siurblys
15 10 Dešinysis tolimųjų šviesų žibintas
16 10 Kairysis tolimųjų šviesų žibintas
17 15 Dešinysis artimųjų šviesų žibintas
18 15 Kairysis artimųjų šviesų žibintas
skUBi paGalBa
8
saugiklio pakeitimas

158
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015

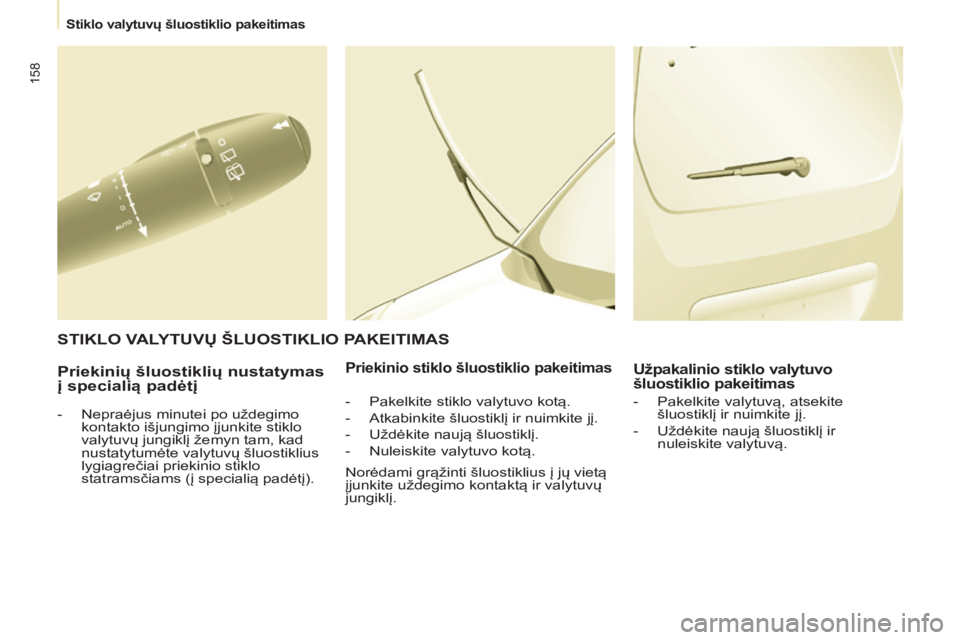

Priekinių šluostiklių nustatymas
į specialią padėtįPriekinio stiklo šluostiklio pakeitimasUžpakalinio stiklo valytuvo
šluostiklio pakeitimas
STIKLO VALYTUVų šLUOSTIKLIO PAKEITIMAS
- Nepraėjus minutei po uždegimo
kontakto išjungimo įjunkite stiklo
valytuvų jungiklį žemyn tam, kad
nustatytumėte valytuvų šluostiklius
lygiagrečiai priekinio stiklo
statramsčiams (į specialią padėtį).-
Pakelkite stiklo valytuvo kotą.
- Atkabinkite šluostiklį ir nuimkite jį.
-

Uždėkite naują šluostiklį.
-


Nuleiskite valytuvo kotą.
Norėdami grąžinti šluostiklius į jų vietą
įjunkite uždegimo kontaktą ir valytuvų
jungiklį. -

Pakelkite valytuvą, atsekite
šluostiklį ir nuimkite jį.
-

Uždėkite naują šluostiklį ir
nuleiskite valytuvą.
Stiklo valytuvų šluostiklio pakeitimas
