CITROEN BERLINGO ELECTRIC 2017 Eksploatavimo vadovas (in Lithuanian)

159
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015
Vilkimas nepakėlus (riedant
visais keturiais ratais)
Jūs visada turite naudoti standžią vilktį.

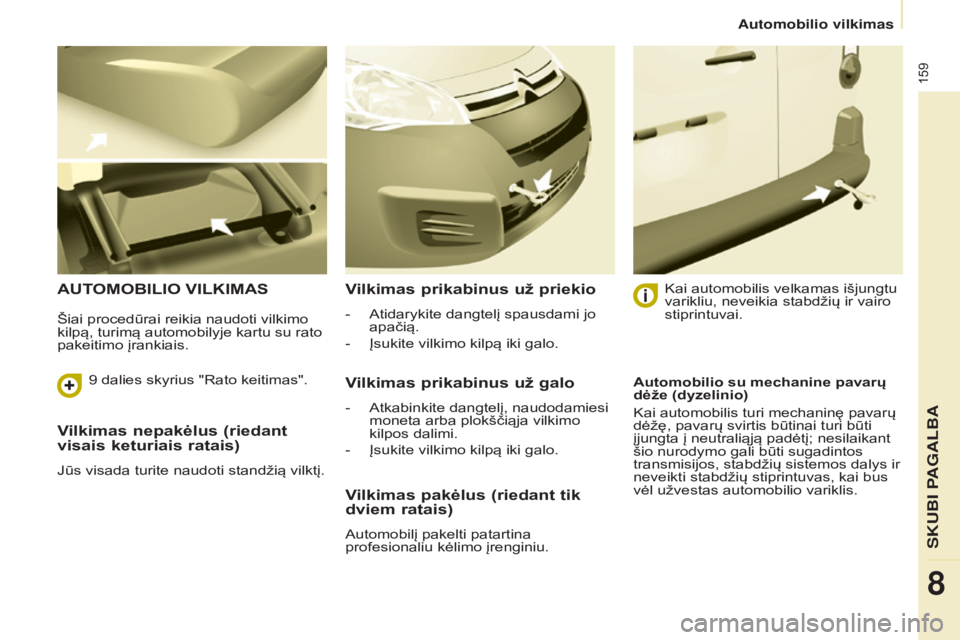

AUTOMOBILIO VILKIMASVilkimas prikabinus už priekio
- Atidarykite dangtelį spausdami jo
apačią.
-

Įsukite vilkimo kilpą iki galo.
Vilkimas prikabinus už galo
- Atkabinkite dangtelį, naudodamiesi
moneta arba plokščiąja vilkimo
kilpos dalimi.
-

Įsukite vilkimo kilpą iki galo. Kai automobilis velkamas išjungtu
varikliu, neveikia stabdžių ir vairo
stiprintuvai.
Vilkimas pakėlus (riedant tik
dviem ratais)
Automobilį pakelti patartina
profesionaliu kėlimo įrenginiu.
Šiai procedūrai reikia naudoti vilkimo
kilpą, turimą automobilyje kartu su rato
pakeitimo įrankiais.
Automobilio su mechanine pavarų
dėže (dyzelinio)
Kai automobilis turi mechaninę pavarų
dėžę, pavarų svirtis būtinai turi būti
įjungta į neutraliąją padėtį; nesilaikant
šio nurodymo gali būti sugadintos
transmisijos, stabdžių sistemos dalys ir
neveikti stabdžių stiprintuvas, kai bus
vėl užvestas automobilio variklis.
9

dalies skyrius "Rato keitimas".
SKUBI P
8
Automobilio vilkimas

160
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015

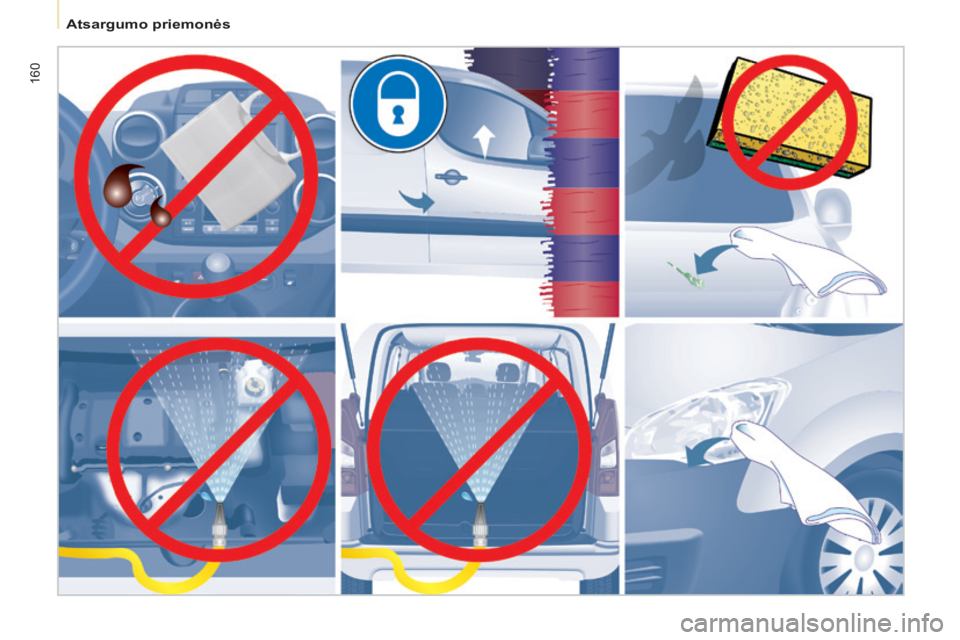

Atsargumo priemonės

161
Berlingo-2-VU_lt_Chap08_Aide rapide_ed01-2015
SKUBI P
8

162
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015

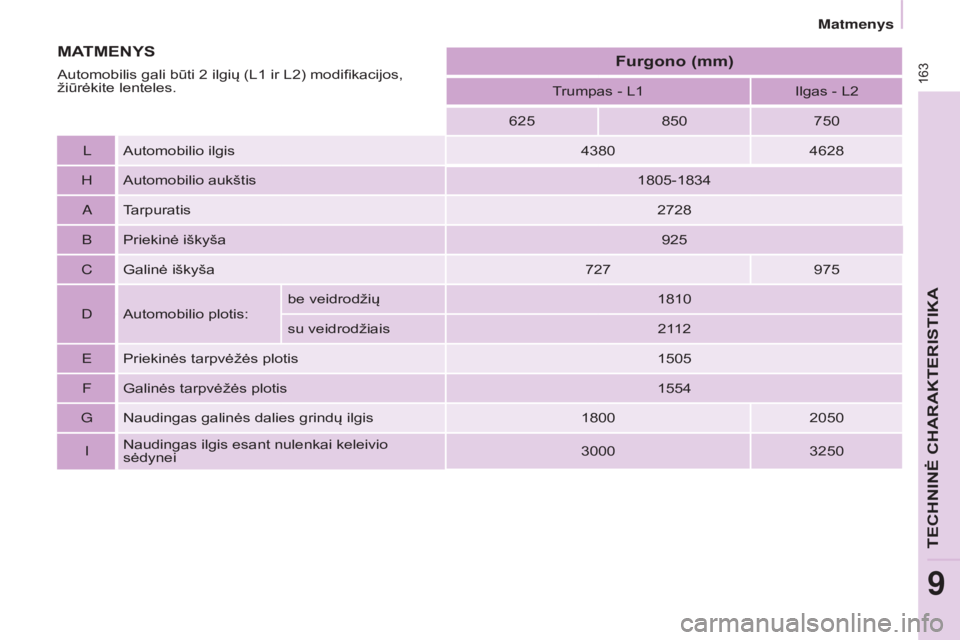

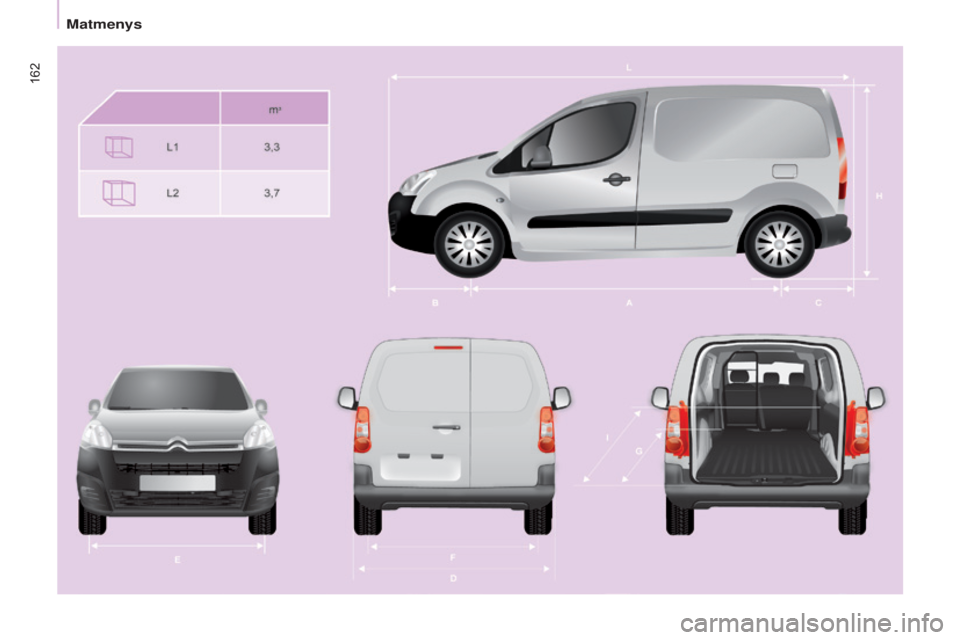

Matmenys

163
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015
Trumpas - L1Ilgas - L2
625 850750
lAutomobilio

ilgis 43804628
H Automobilio aukštis 1805-1834
aT

arpuratis 2728
B Priekinė iškyša 925
cGalinė iškyša727975
dAutomobilio

plotis: be veidrodžių
1810
su veidrodžiais 2112
E Priekinės tarpvėžės plotis 1505
F Galinės tarpvėžės plotis 1554
G Naudingas galinės dalies grindų ilgis 18002050
iNaudingas ilgis esant nulenkai keleivio
sėdynei 3000
3250
MATMENYSFurgono
(mm)
Automobilis gali būti 2 ilgių (L1 ir L2) modifikacijos,
žiūrėkite lenteles.
Matmenys
TECHNINĖ CHARAKTERISTIKA
9

164
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015

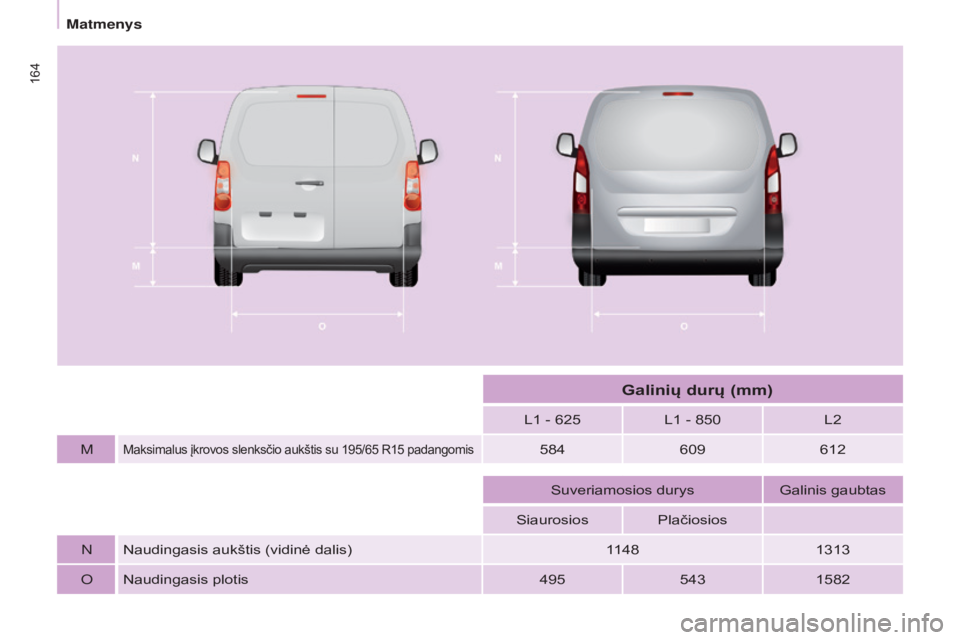

L1 - 625L1 - 850L2
M
Maksimalus įkrovos slenksčio aukštis su 195/65 R15 padangomis584 609612
Suveriamosios durys Galinis gaubtas
Siaurosios Plačiosios
N Naudingasis aukštis (vidinė dalis) 11481313
oNaudingasis plotis 4955431582
Galinių durų (mm)
Matmenys

165
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015
L1L2
pNaudingas aukštis 1

100
Q Naudingas plotis 650
- Aukštis po pakeltu gaubtu 1892
šoninių slankiųjų durų (mm)
Matmenys
TECHNINĖ CHARAKTERISTIKA
9

166
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015

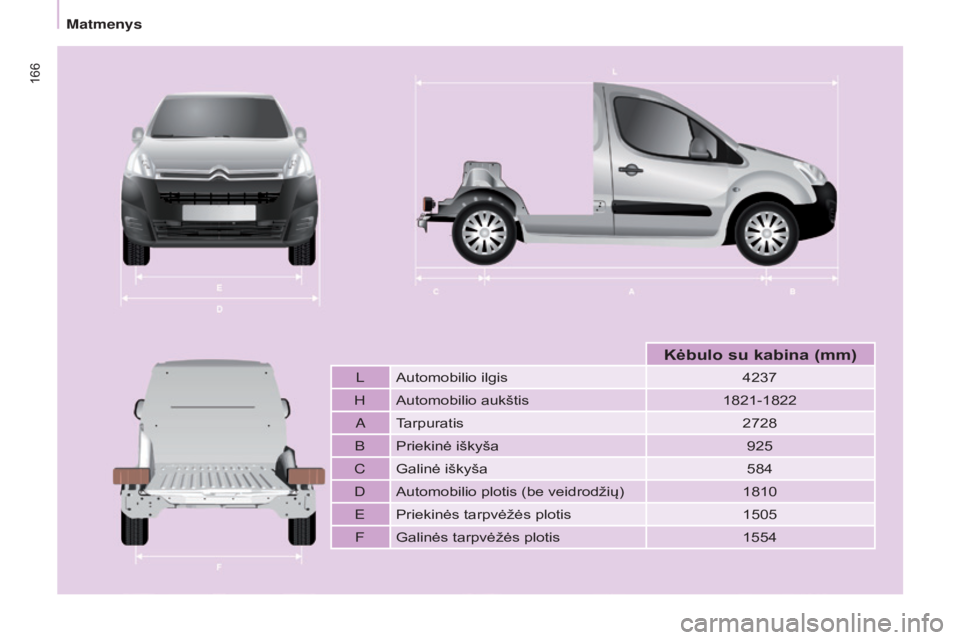

lAutomobilio ilgis 4237
H Automobilio aukštis 1821-1822
aT

arpuratis 2728
B Priekinė iškyša 925
cGalinė iškyša584
dAutomobilio

plotis (be veidrodžių) 1810
E Priekinės tarpvėžės plotis 1505
F Galinės tarpvėžės plotis 1554
Kėbulo su kabina (mm)
Matmenys

167
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015

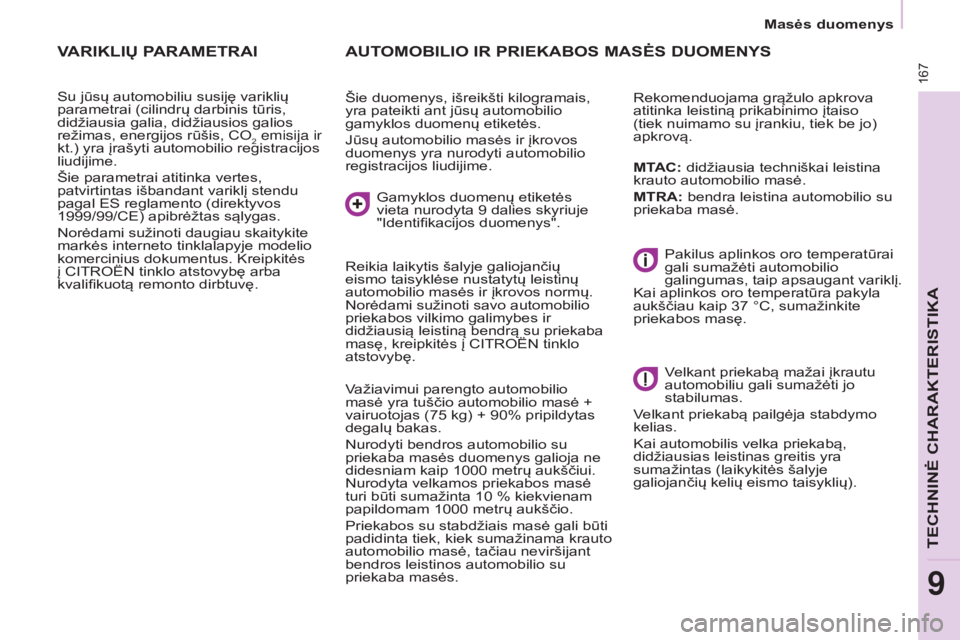

AUTOMOBILIO IR PRIEKABOS MASĖS DUOMENYS
Šie duomenys, išreikšti kilogramais,
yra pateikti ant jūsų automobilio
gamyklos duomenų etiketės.
Jūsų automobilio masės ir įkrovos
duomenys yra nurodyti automobilio
registracijos liudijime.Rekomenduojama grąžulo apkrova
atitinka leistiną prikabinimo įtaiso
(tiek nuimamo su įrankiu, tiek be jo)
apkrovą.
Reikia laikytis šalyje galiojančių
eismo taisyklėse nustatytų leistinų
automobilio masės ir įkrovos normų.
Norėdami sužinoti savo automobilio
priekabos vilkimo galimybes ir
didžiausią leistiną bendrą su priekaba
masę, kreipkitės į CITROËN tinklo
atstovybę.
Važiavimui parengto automobilio
masė yra tuščio automobilio masė +
vairuotojas (75
kg) + 90% pripildytas
degalų bakas.
Nurodyti bendros automobilio su
priekaba masės duomenys galioja ne
didesniam kaip 1000
metrų aukščiui.
Nurodyta velkamos priekabos masė
turi būti sumažinta 10
% kiekvienam
papildomam 1000
metrų aukščio.
Priekabos su stabdžiais masė gali būti
padidinta tiek, kiek sumažinama krauto
automobilio masė, tačiau neviršijant
bendros leistinos automobilio su
priekaba masės. Pakilus aplinkos oro temperatūrai
gali sumažėti automobilio
galingumas, taip apsaugant variklį.
Kai aplinkos oro temperatūra pakyla
aukščiau kaip 37
°C, sumažinkite
priekabos masę.
Gamyklos duomenų etiketės
vieta nurodyta 9
dalies skyriuje
"Identifikacijos duomenys".
VARIKLI ų PARAMETRAI
Su jūsų automobiliu susiję variklių
parametrai (cilindrų darbinis tūris,
didžiausia galia, didžiausios galios
režimas, energijos rūšis, CO
2 emisija ir
kt.) yra įrašyti automobilio
registracijos
liudijime.
Šie parametrai atitinka vertes,
patvirtintas išbandant variklį stendu
pagal ES reglamento (direktyvos
1999/99/CE) apibrėžtas sąlygas.
Norėdami sužinoti daugiau skaitykite
markės interneto tinklalapyje modelio
komercinius dokumentus. Kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. MTAC: didžiausia techniškai leistina
krauto automobilio masė.
MTRA: bendra leistina automobilio su
priekaba masė.
Velkant priekabą mažai įkrautu
automobiliu gali sumažėti jo
stabilumas.
Velkant priekabą pailgėja stabdymo
kelias.
Kai automobilis velka priekabą,
didžiausias leistinas greitis yra
sumažintas (laikykitės šalyje
galiojančių kelių eismo taisyklių).
TECHNINĖ CHARAKTERISTIKA
9
Masės duomenys

168
Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015Berlingo-2-VU_lt_Chap09_Caract_technique_ed01-2015

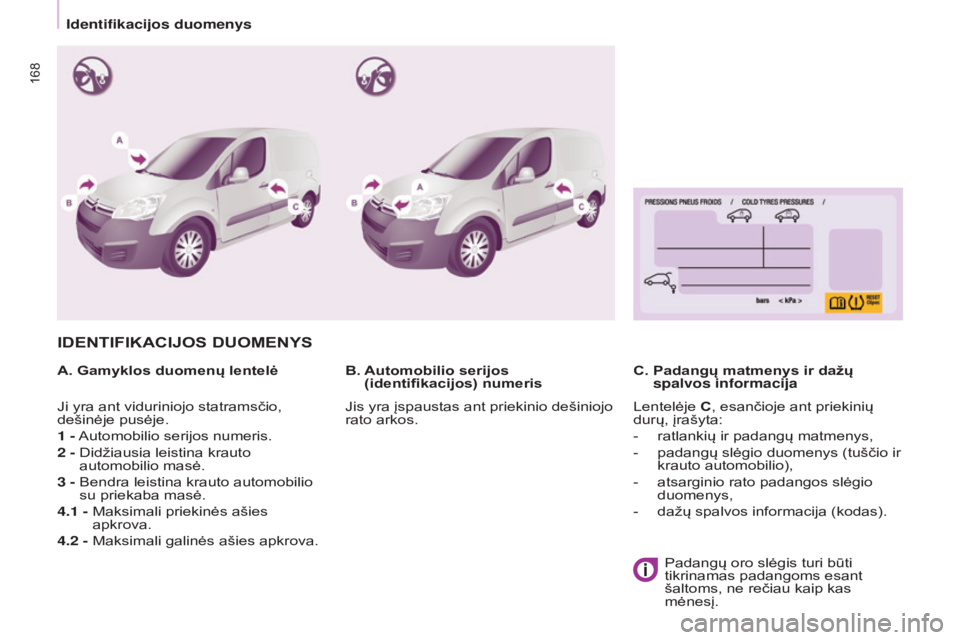

IDENTIFIKACIJOS DUOMENYS
A. Gamyklos duomenų lentelėC. Padangų matmenys ir dažų
spalvos informacija
B. Automobilio serijos
(identifikacijos) numeris
Ji yra ant viduriniojo statramsčio,
dešinėje pusėje.
1
- Automobilio serijos numeris.
2
-
Didžiausia leistina krauto
automobilio

masė.
3
-
Bendra leistina krauto automobilio

su priekaba masė.
4.1
-
Maksimali priekinės ašies
apkrova.
4.2

- Maksimali galinės ašies apkrova. Jis yra įspaustas ant priekinio dešiniojo
rato arkos.
Lentelėje C, esančioje ant priekinių
durų, įrašyta:
-

ratlankių ir padangų matmenys,
-


padangų slėgio duomenys (tuščio ir
krauto automobilio

),
-

atsarginio rato padangos slėgio
duomenys,
-


dažų spalvos informacija (kodas).
Padangų oro slėgis turi būti
tikrinamas padangoms esant
šaltoms, ne rečiau kaip kas
mėnesį.
Identifikacijos duomenys
