berlingo-2-Vu_nl_chap06_Accessoire_ed01-2015

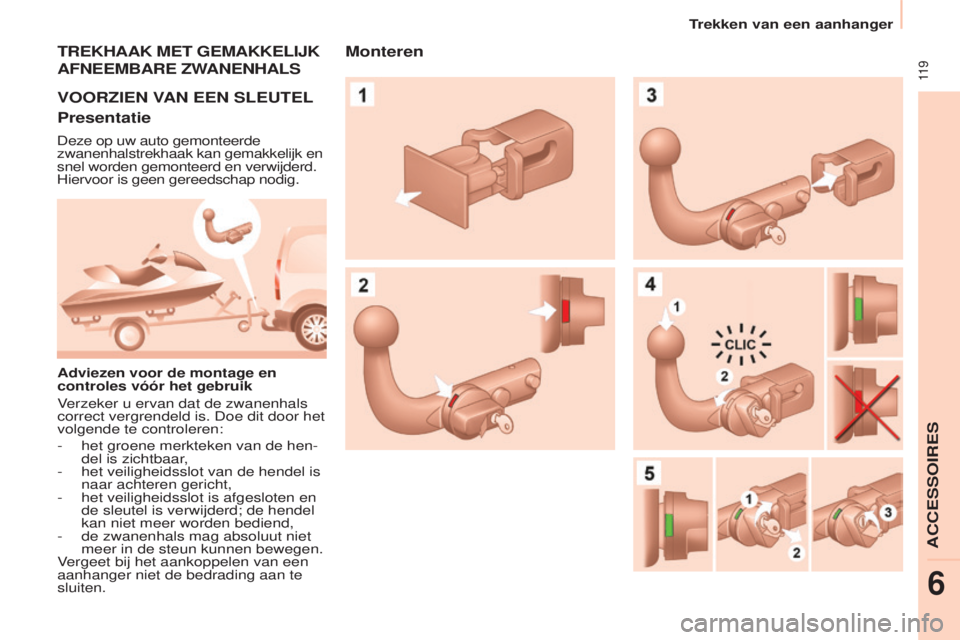

TREkHAAk MET GEMAkkELIJk
AFNEEMBARE
ZWANENHALS
VOORZIEN
VAN EEN SLEUTEL
Presentatie
Deze op uw auto gemonteerde
zwanenhalstrekhaak kan gemakkelijk en
snel worden gemonteerd en verwijderd.
Hiervoor is geen gereedschap nodig.
Adviezen voor de montage en
controles vóór het gebruik
Verzeker u ervan dat de zwanenhals
correct vergrendeld is. Doe dit door het
volgende te controleren:
-

het groene merkteken van de hen
-
del is zichtbaar,
-

het veilig
heidsslot van de hendel is
naar achteren gericht,
-

het veilig
heidsslot is afgesloten en
de sleutel is verwijderd; de hendel
kan niet meer worden bediend,
-

de zwanenhals mag absoluut niet
meer in de steun kunnen bewegen.
V

ergeet bij het aankoppelen van een
aanhanger niet de bedrading aan te
sluiten.
Monteren
trekken van een aanhanger
AccessoIres
6

120
berlingo-2-Vu_nl_chap06_Accessoire_ed01-2015

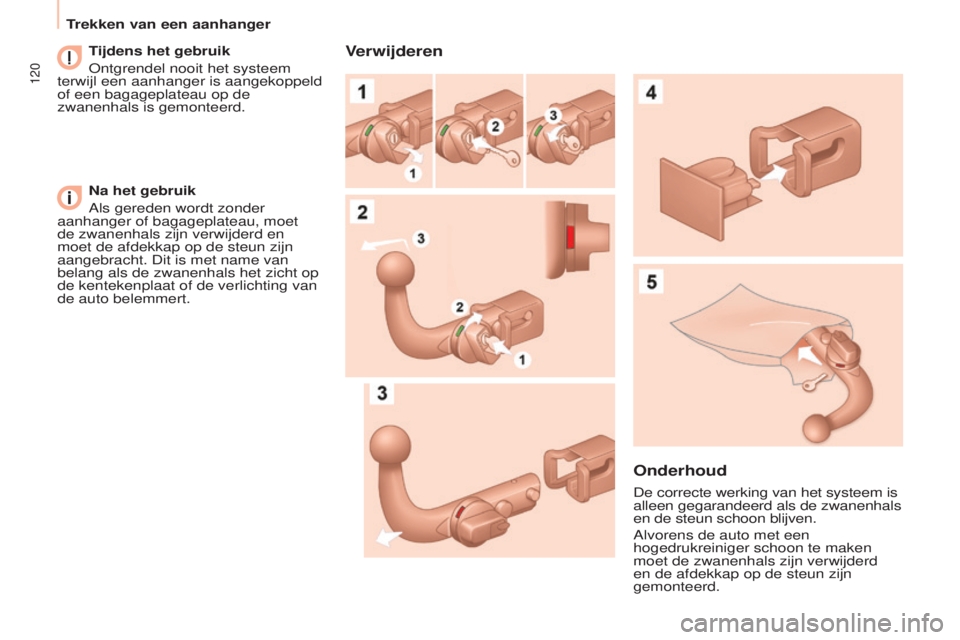

Tijdens het gebruik
o
ntgrendel nooit het systeem
terwijl een aanhanger is aangekoppeld
of een bagageplateau op de
zwanenhals is gemonteerd.
Na het gebruik
Als gereden wordt zonder
aanhanger of bagageplateau, moet
de zwanenhals zijn verwijderd en
moet de afdekkap op de steun zijn
aangebracht. Dit is met name van
belang als de zwanenhals het zicht op
de kentekenplaat of de verlichting van
de auto belemmert.Verwijderen
Onderhoud
De correcte werking van het systeem is
alleen gegarandeerd als de zwanenhals
en de steun schoon blijven.
Alvorens de auto met een
hogedrukreiniger schoon te maken
moet de zwanenhals zijn verwijderd
en de afdekkap op de steun zijn
gemonteerd.
trekken van een aanhanger

121
berlingo-2-Vu_nl_chap06_Accessoire_ed01-2015berlingo-2-Vu_nl_chap06_Accessoire_ed01-2015
Autoradio's, handsfree-sets,
luidsprekers, c D-wisselaar,
navigatiesysteem, USB-box,
videoset ...
Voordat nieuwe audio- en/
of telematica-apparatuur wordt
gemonteerd, moet aan de hand
van de specificaties altijd worden
gecontroleerd of deze kan
worden gecombineerd met de
standaarduitrusting van de auto en of
het elektrische systeem van de auto er
niet door wordt overbelast.
r aadpleeg
eerst het
c I tro Ë n -netwerk.
o
m te voorkomen dat de werking van
de pedalen wordt gehinderd:
-
controleer of de mat goed op zijn
plaats ligt en goed bevestigd is,
-

gebruik nooit meer dan één mat per
plaats.
Maximaal toegestaan gewicht op
dakdragers
-

Imperiaal: 120
kg.
-

Dwarsstangen op het dak: 100
kg.
-

Dwarsstangen op in lengte gemon
-
teerde dakstangen: 75
kg.Monteren van zenders voor
radiocommunicatie
Alvorens achteraf een zender voor
radiocommunicatie in te bouwen met
externe antenne op uw auto, adviseren
wij u contact op te nemen met een
vertegenwoordiger van het merk
c

I tro Ë n .
Het c I tro Ë n -netwerk zal u
informeren over de gegevens van
de zenders (frequentie, maximum
vermogen, stand antenne, specifieke
montagevoorschriften) die kunnen
worden gemonteerd, conform
de r ichtlijn e lektromagnetische
compatibiliteit automobielen
(2004/104/CE).
s

patlappen vóór, spatlappen achter,
15/17
inch lichtmetalen velgen,
bekleding van wielkasten, lederen
stuurwiel, ...
r

uitensproeiervloeistof, reinigings-/
onderhoudsmiddelen voor interieur en
exterieur, lampen, ...
Inbraakalarm, graveren van ruiten,
verbanddoos, veiligheidsvest,
parkeerhulp voor en achter,
gevarendriehoek, slotbouten voor
lichtmetalen velgen...
s
toelhoezen geschikt voor voorstoelen
met zij-airbags, passagiersbank,
rubber matten, textiel matten,
sneeuwkettingen, zonneschermen,
fietsendrager voor op de achterklep...
Overige accessoires
Al deze accessoires en onderdelen zijn, na
getest en goedgekeurd te zijn ten aanzien van
bedrijfszekerheid en veiligheid, aangepast
aan uw auto.
e r wordt een ruime keuze aan
accessoires en originele onderdelen, voorzien
van een artikelnummer, aangeboden.
Gamma professionele uitrusting
In de door de Directie
o nderdelen
uitgegeven catalogus met accessoires
voor de
b erlingo treft u verschillende
uitrustings- en indelingsmogelijkheden
aan, zoals:
o

nderdelen om lading tegen te houden
(alle typen).
Laadrol.
trekhaak, kabelset: deze trekhaak
moet bij het

c I tro Ë n -netwerk worden
gemonteerd.
s

cheidingswanden en -roosters,
beschermingsplaten voor de
laadruimte van gelakt hout en een
vloer met antisliplaag.
b

eschermingsroosters.
e

r is tevens een ander aanbod van
accessoires beschikbaar, dat is
onderverdeeld in de thema's comfort,
vrije tijd en onderhoud:
AccessoIres
6
uitrusting

122
berlingo-2-Vu_nl_chap06_Accessoire_ed01-2015berlingo-2-Vu_nl_chap06_Accessoire_ed01-2015
Het monteren van elektrische
uitrustingen of accessoires die niet
onder een artikelnummer in het
assortiment van
c I tro Ë n voorkomen
kan storingen in het elektronische
systeem van uw auto veroorzaken.
Houd hier rekening mee.
n eem contact
op met een vertegenwoordiger van
het Merk om u te laten informeren
over het assortiment uitrustingen
en accessoires voorzien van een
artikelnummer.
Afhankelijk van het land van
bestemming is de aanwezigheid
van een veiligheidsvest, een
gevarendriehoek, een lampenset,
zekeringen en een alcoholtest in de
auto verplicht.
uitrusting

123
Berlingo-2-VU_nl_Chap07_Verification_ed01-2015

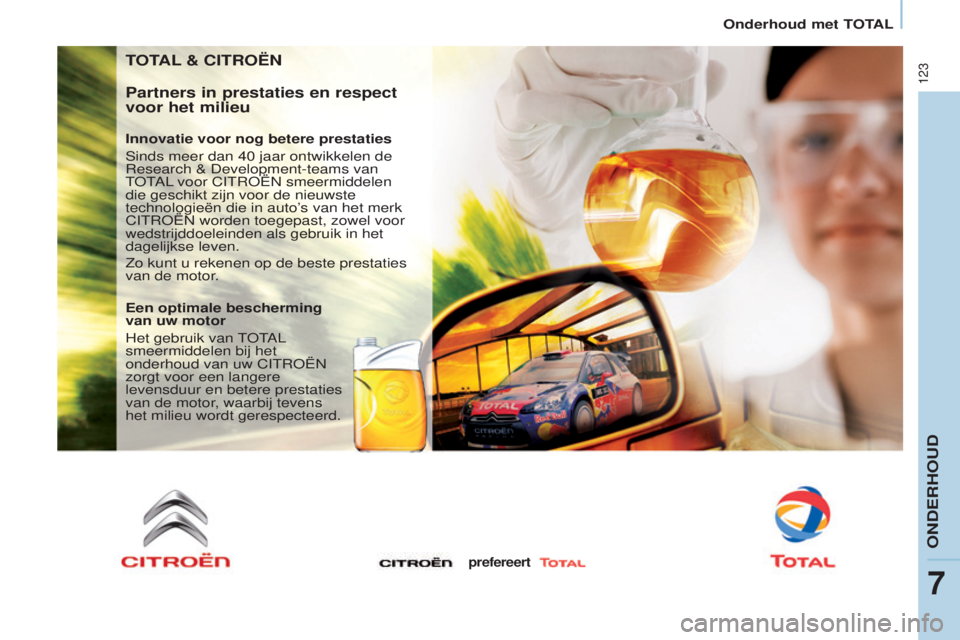

TOTAL & CITROËN
Partners in prestaties en respect
voor het milieu
Innovatie voor nog betere prestaties
s
inds meer dan 40 jaar ontwikkelen de
r

esearch & Development-teams van
t

ot
AL
voor c I tro Ë n smeermiddelen
die geschikt zijn voor de nieuwste
technologieën die in auto’s van het merk
c

I tro Ë n worden toegepast, zowel voor
wedstrijddoeleinden als gebruik in het
dagelijkse leven.
Zo kunt u rekenen op de beste prestaties
van de motor.
Een optimale bescherming
van uw motor
Het gebruik van
t

ot
AL

smeermiddelen bij het
onderhoud van uw
c I tro Ë n
zorgt voor een langere
levensduur en betere prestaties
van de motor, waarbij tevens
het milieu wordt gerespecteerd.
prefereert
onderhoud met totAL
onDerHouD
7

124
Berlingo-2-VU_nl_Chap07_Verification_ed01-2015
MOTORkAP OPENEN
Motorkapsteun
Zet om de motorkap open te houden de
motorkapsteun vast in de met een sticker
aangegeven houder in het plaatdeel aan
de linkerzijde van de auto.
Plaats voordat u de motorkap sluit
de motorkapsteun terug in de klem,
zonder te forceren.
Buitenzijde
til de motorkap met één hand iets
op en steek uw andere hand met de
palm omlaag naar binnen, zodat u
gemakkelijk bij de haak kunt.
Duw met deze hand de veilig
heidshaak
naar links.
o pen de motorkap.
Binnenzijde
trek aan de hendel onder het
dashboard. De motorkap is
ontgrendeld.
Sluiten
Laat de motorkap voorzichtig zakken
en laat deze aan het einde van de
slag in het slot vallen.
c ontroleer of de
motorkap goed vergrendeld is.
o

pen de motorkap liever niet als het
hard waait.
Motorkap openen

125
Berlingo-2-VU_nl_Chap07_Verification_ed01-2015Berlingo-2-VU_nl_Chap07_Verification_ed01-2015
BENZINEMOTOR
1. reservoir ruitensproeiervloeistof
vóór .
2.

Zekeringkast.
3.

r eservoir koelvloeistof. Accu-aansluitingen:
+

Metalen positieve aansluiting.
-


Metalen negatieve aansluiting
(massa).
Let goed op bij alle werkzaamheden onder de motorkap.
4.
r eservoir rem- en
koppelingsvloeistof.
5.

Luchtfilter
.
6.
o liepeilstok.7.
Motorolie (bij)vullen.
8. r eservoir
stuurbekrachtigingsvloeistof.
onDerHouD
7
onder de motorkap

126
Berlingo-2-VU_nl_Chap07_Verification_ed01-2015Berlingo-2-VU_nl_Chap07_Verification_ed01-2015
DIESELMOTOR
4. reservoir rem- en
koppelingsvloeistof.
5.

Luchtfilter
.
6.
o liepeilstok. 7.
Motorolie (bij)vullen.
8. r eservoir
stuurbekrachtigingsvloeistof.
9.

Handopvoerpomp.
1.

r
eservoir ruitensproeiervloeistof
vóór.
2.

Zekeringkast.
3.

r
eservoir koelvloeistof. Accu-aansluitingen:
+

Metalen positieve aansluiting.
-


Metalen negatieve aansluiting
(massa).
Let goed op bij alle werkzaamheden onder de motorkap.
onder de motorkap

127
Berlingo-2-VU_nl_Chap07_Verification_ed01-2015Berlingo-2-VU_nl_Chap07_Verification_ed01-2015
NIVEAUS
Olie verversen
Dit dient volgens het
onderhoudsschema van de fabrikant
te worden uitgevoerd. Informeer naar
de voorschriften bij het c I tro Ë n -
netwerk.
n

eem voordat u olie bijvult de peilstok
uit de houder.
c

ontroleer na het bijvullen het
motorolieniveau (het niveau mag
niet boven het bovenste merkteken
uitkomen).
Draai de olievuldop vast alvorens de
motorkap te sluiten.
Remvloeistof verversen
De remvloeistof dient volgens de door
de fabrikant voorgeschreven intervallen
te worden ververst.
Gebruik remvloeistof die door de
fabrikant wordt aanbevolen en aan de
D
ot 4-normen voldoet.
Het niveau dient steeds tussen de
merktekens MI
n I en MAXI van het
reservoir te staan.
r

aadpleeg als het reservoir vaak
bijgevuld moet worden zo snel
mogelijk het
c I tro Ë n -netwerk of een
gekwalificeerde werkplaats.
Verklikkerlampjes
Let erop dat u bij het eventueel
verwijderen en monteren van
de afdekkap van de motor, de
bevestigingsclips niet beschadigt.
Motorolieniveau
Het wordt aanbevolen om deze controle
iedere 5000 km uit te voeren en - indien
nodig tussen twee verversingen in - olie
bij te vullen.
De controle dient bij koude motor en
horizontaal geplaatste auto te geschieden,
met behulp van de oliepeilstok.
Oliepeilstok
k

euze van de viscositeitsgraad
De olie dient in ieder geval aan de door
de fabrikant voorgeschreven normen
te voldoen, zoals vermeld in het
onderhoudsschema.
Voer de onderstaande controles
regelmatig uit om uw auto
in goede staat te houden.
Informeer naar de voorschriften bij het
c
I tro Ë n -netwerk of raadpleeg het
garantie- en onderhoudsboekje dat bij
dit instructieboekje zit.
Zie in rubriek 3 het gedeelte
"
c ockpit" voor meer informatie
over de verklikkerlampjes van het
instrumentenpaneel.
2 merktekens op de peilstok:A = maxi.r
aadpleeg het
c

I tro Ë n -netwerk of
een gekwalificeerde
werkplaats als het
oliepeil boven dit
merkteken uitkomt.
B = mini.
Laat het oliepeil nooit onder
dit merkteken uitkomen.
Voor het behoud van
de bedrijfszekerheid
van de motoren en de
emissieregelsystemen
mogen in geen geval
additieven aan de motorolie
worden toegevoegd.
onDerHouD
7
niveaus

128
Berlingo-2-VU_nl_Chap07_Verification_ed01-2015Berlingo-2-VU_nl_Chap07_Verification_ed01-2015

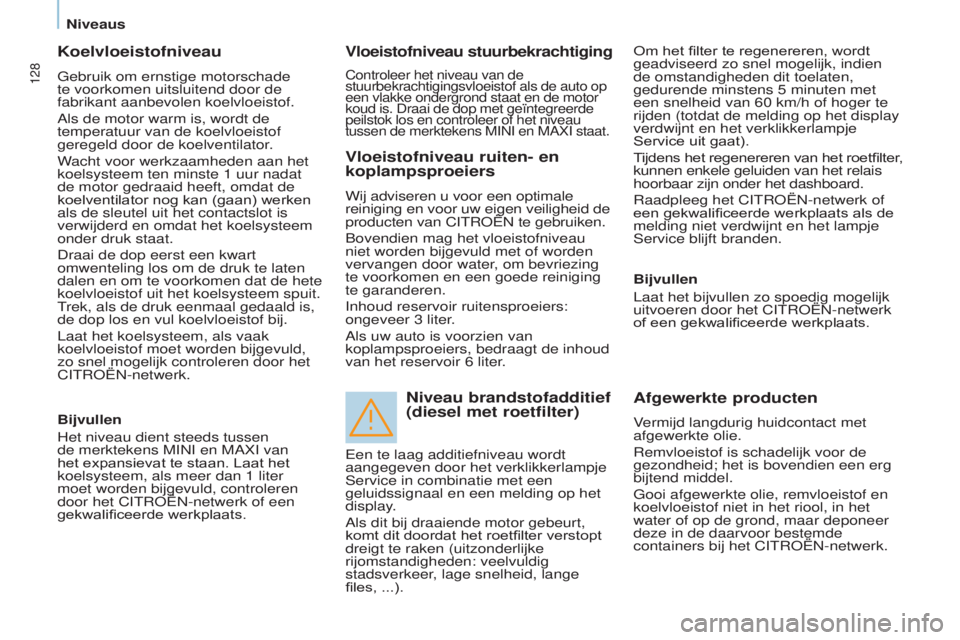

koelvloeistofniveau
Gebruik om ernstige motorschade
te voorkomen uitsluitend door de
fabrikant aanbevolen koelvloeistof.
Als de motor warm is, wordt de
temperatuur van de koelvloeistof
geregeld door de koelventilator.
Wacht voor werkzaamheden aan het
koelsysteem ten minste 1 uur nadat
de motor gedraaid heeft, omdat de
koelventilator nog kan (gaan) werken
als de sleutel uit het contactslot is
verwijderd en omdat het koelsysteem
onder druk staat.
Draai de dop eerst een kwart
omwenteling los om de druk te laten
dalen en om te voorkomen dat de hete
koelvloeistof uit het koelsysteem spuit.
trek, als de druk eenmaal gedaald is,
de dop los en vul koelvloeistof bij.
Laat het koelsysteem, als vaak
koelvloeistof moet worden bijgevuld,
zo snel mogelijk

controleren door het
c

I tro Ë n -netwerk.
Vloeistofniveau stuurbekrachtiging
controleer het niveau van de
stuurbekrachtigingsvloeistof als de auto op
een vlakke ondergrond staat en de motor
koud is. Draai de dop met geïntegreerde
peilstok los en controleer of het niveau
tussen de merktekens MI
n I en MAXI staat.
Om het filter te regenereren, wordt
geadviseerd zo snel mogelijk, indien
de omstandigheden dit toelaten,
gedurende minstens 5 minuten met
een snelheid van 60
km/h of hoger te
rijden (totdat de melding op het display
verdwijnt en het verklikkerlampje
Service uit gaat).
Tijdens het regenereren van het roetfilter,
kunnen enkele geluiden van het relais
hoorbaar zijn onder het dashboard.
r

aadpleeg het c I tro Ë n -netwerk of
een gekwalificeerde werkplaats als de
melding niet verdwijnt en het lampje
s

ervice blijft branden.
Bijvullen
Het niveau dient steeds tussen
de merktekens MI
n
I en MAXI van
het expansievat te staan. Laat het
koelsysteem, als meer dan 1

liter
moet worden bijgevuld, controleren
door het
c
I
tro
Ë
n
-netwerk of een
gekwalificeerde werkplaats.
Vloeistofniveau ruiten- en
koplampsproeiers
Wij adviseren u voor een optimale
reiniging en voor uw eigen veiligheid de
producten van
c I tro Ë n te gebruiken.
b

ovendien mag het vloeistofniveau
niet worden bijgevuld met of worden
vervangen door water, om bevriezing
te voorkomen en een goede reiniging
te garanderen.
Inhoud reservoir ruitensproeiers:
ongeveer 3
liter.
Als uw auto is voorzien van
koplampsproeiers, bedraagt de inhoud
van het reservoir 6
liter.
Niveau brandstofadditief
(diesel met roetfilter)
Bijvullen
Laat het bijvullen zo spoedig mogelijk
uitvoeren door het c I tro Ë n -netwerk
of een gekwalificeerde werkplaats.
Afgewerkte producten
Vermijd langdurig huidcontact met
afgewerkte olie.
r

emvloeistof is schadelijk voor de
gezondheid; het is bovendien een erg
bijtend middel.
Gooi afgewerkte olie, remvloeistof en
koelvloeistof niet in het riool, in het
water of op de grond, maar deponeer
deze in de daarvoor bestemde
containers bij het
c I tro Ë n -netwerk.
e

en te laag additiefniveau wordt
aangegeven door het verklikkerlampje
s

ervice in combinatie met een
geluidssignaal en een melding op het
display.
Als dit bij draaiende motor gebeurt,
komt dit doordat het roetfilter verstopt
dreigt te raken (uitzonderlijke
rijomstandigheden: veelvuldig
stadsverkeer, lage snelheid, lange
files, ...).
niveaus
