CITROEN BERLINGO ELECTRIC 2017 InstruktionsbØger (in Danish)

149
berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015

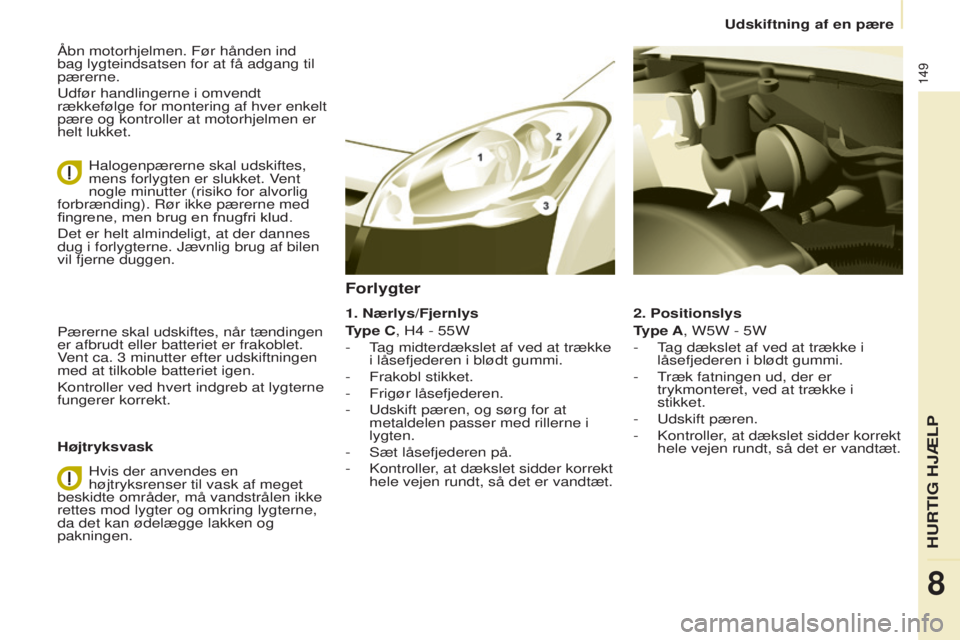

Åbn motorhjelmen. Før hånden ind
bag lygteindsatsen for at få adgang til
pærerne.
u
dfør handlingerne i omvendt
rækkefølge for montering af hver enkelt
pære og kontroller at motorhjelmen er
helt lukket.
Halogenpærerne skal udskiftes,
mens forlygten er slukket. Vent
nogle minutter (risiko for alvorlig
forbrænding).
r ør ikke pærerne med
fingrene,
men brug en fnugfri klud.
Det er helt almindeligt, at der dannes
dug i forlygterne. Jævnlig brug af bilen
vil fjerne duggen.
Pærerne skal udskiftes, når tændingen
er afbrudt eller batteriet er frakoblet.
Vent ca. 3
minutter efter udskiftningen
med at tilkoble batteriet igen.
k

ontroller ved hvert indgreb at lygterne
fungerer korrekt.
Højtryksvask
Hvis der anvendes en
højtryksrenser til vask af meget
beskidte områder, må vandstrålen ikke
rettes mod lygter og omkring lygterne,
da det kan ødelægge lakken og
pakningen. 2. Positionslys
Type A, W5W - 5W
-
t
ag dækslet af ved at trække i
låsefjederen i blødt gummi.
-

t
ræk fatningen ud, der er
trykmonteret, ved at trække i
stikket.
-

u dskift pæren.
-
k ontroller, at dækslet sidder korrekt
hele vejen rundt, så det er vandtæt.
Forlygter
1. Nærlys/Fjernlys
Type C, H4
- 55W
-
t
ag midterdækslet af ved at trække
i låsefjederen i blødt gummi.
-


Frakobl stikket.
-


Frigør låsefjederen.
-

u dskift pæren, og sørg for at
metaldelen passer med rillerne i
lygten.
-
s æt låsefjederen på.
-
k ontroller, at dækslet sidder korrekt
hele vejen rundt, så det er vandtæt.
HurtIg HJÆLP
8
udskiftning af en pære

150
berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015

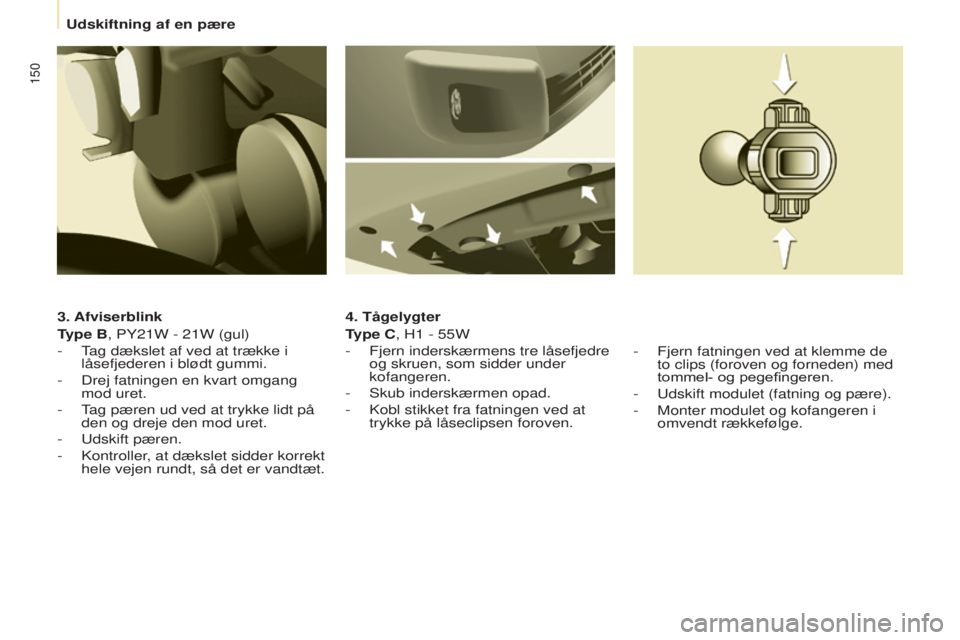

3. Afviserblink
Type B, PY21W - 21W (gul)
- t
ag dækslet af ved at trække i
låsefjederen i blødt gummi.
-


Drej fatningen en kvart omgang
mod uret.
-

t
ag pæren ud ved at trykke lidt på
den og dreje den mod uret.
-

u dskift pæren.
-
k ontroller, at dækslet sidder korrekt
hele vejen rundt, så det er vandtæt. 4. Tågelygter
Type C, H1
- 55W
-

Fjern inderskærmens tre låsefjedre
og skruen, som sidder under
kofangeren.
-

s kub inderskærmen opad.
-
k obl stikket fra fatningen ved at
trykke på låseclipsen foroven. -

Fjern fatningen ved at klemme de
to clips (foroven og forneden) med
tommel-

og pegefingeren.
-
u dskift modulet (fatning og pære).
-

Monter modulet og kofangeren i
omvendt rækkefølge.
udskiftning af en pære

151
berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015

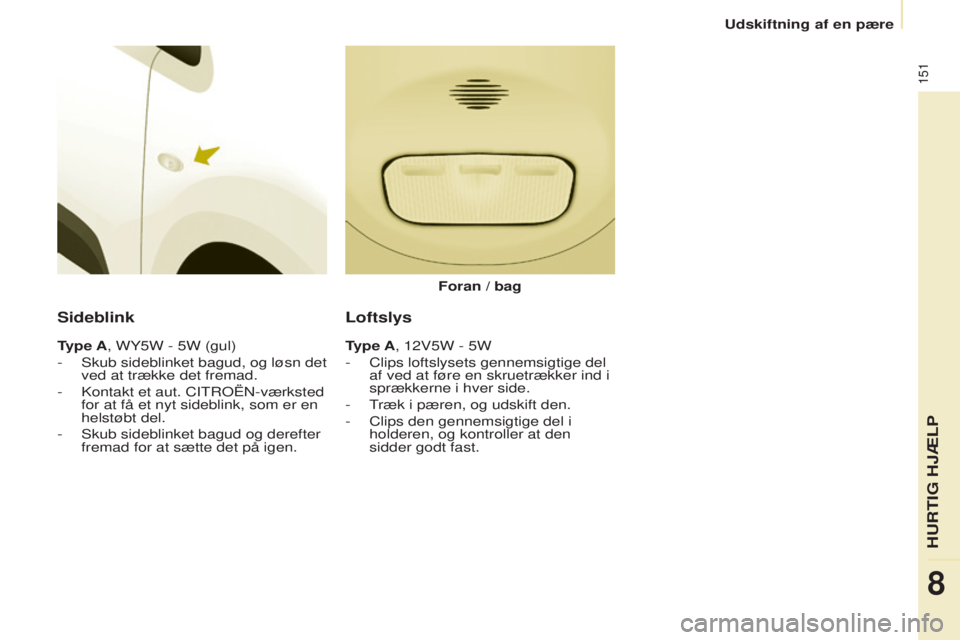

Sideblink
Type A, WY5W - 5W (gul)
- s kub sideblinket bagud, og løsn det
ved at trække det fremad.
-
k ontakt et aut. CI tro Ë n -værksted
for at få et nyt sideblink, som er en
helstøbt del.
-
s kub sideblinket bagud og derefter
fremad for at sætte det på igen. Foran / bag
Loftslys
Type A, 12V5W - 5W
-

Clips loftslysets gennemsigtige del
af ved at føre en skruetrækker ind i
sprækkerne i hver side.
-

t
ræk i pæren, og udskift den.
-


Clips den gennemsigtige del i
holderen, og kontroller at den
sidder godt fast.
HurtIg HJÆLP
8
udskiftning af en pære

152
berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015
Denne procedure kræver, at du finder nøglen frem, der blev leveret sammen
med værktøjet til hjulskift.-
tag den defekte pære ud ved at
trykke let oven på den og dreje den
mod uret.
-
u dskift pæren.
Ved udtagning af lygteenheden:
-

På model med bagklap trækkes
enheden ind mod bilens midte.
-


På model med sidehængslede
bagdøre trækkes enheden mod dig
selv

.
s

ørg for ved montering, at
låsefjedrene og strømledningen
placeres korrekt, så de ikke er
bliver klemt.
Efter udskiftning af en pære i
et af de bageste afviserblink,
er reinitialiseringstiden over ca.
2
minutter.

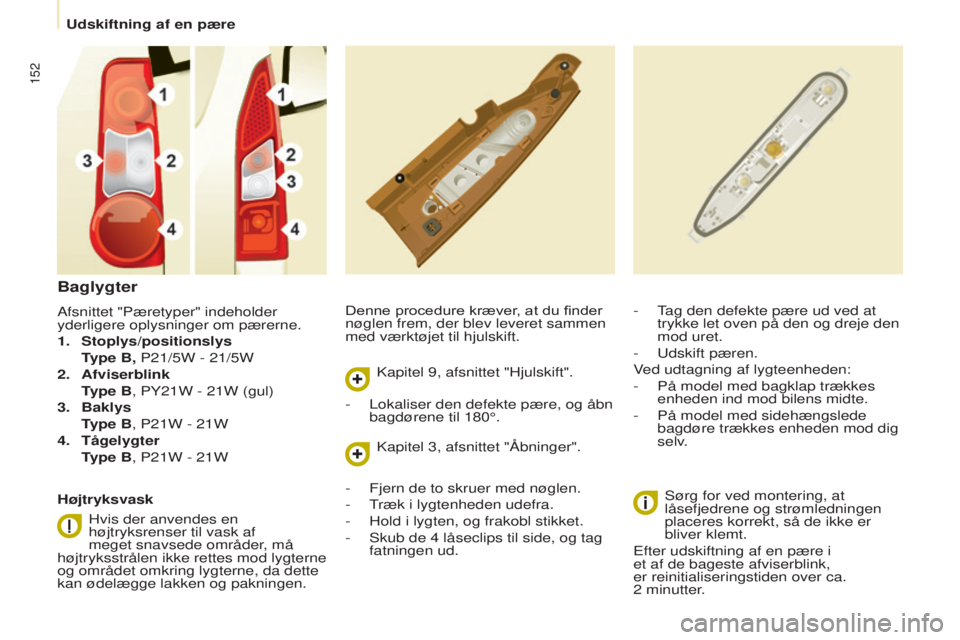

Baglygter
Afsnittet "Pæretyper" indeholder
yderligere oplysninger om pærerne.
1.
Stoplys/positionslys



T
ype B, P21/5W - 21/5W
2.

Afviserblink



T
ype B, PY21W - 21W (gul)
3.

Baklys



T
ype B, P21W - 21W
4.

TÃ¥gelygter



T
ype B, P21W - 21W
Højtryksvask Hvis der anvendes en
højtryksrenser til vask af
meget snavsede områder, må
højtryksstrålen ikke rettes mod lygterne
og området omkring lygterne, da dette
kan ødelægge lakken og pakningen.
k

apitel 9, afsnittet "Hjulskift".
k

apitel 3, afsnittet "Ã…bninger".
-

Lokaliser den defekte pære, og åbn
bagdørene til 180°.
-


Fjern de to skruer med nøglen.
-

t
ræk i lygtenheden udefra.
-


Hold i lygten, og frakobl stikket.
-

s kub de 4 låseclips til side, og tag
fatningen ud.
udskiftning af en pære

153
berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015

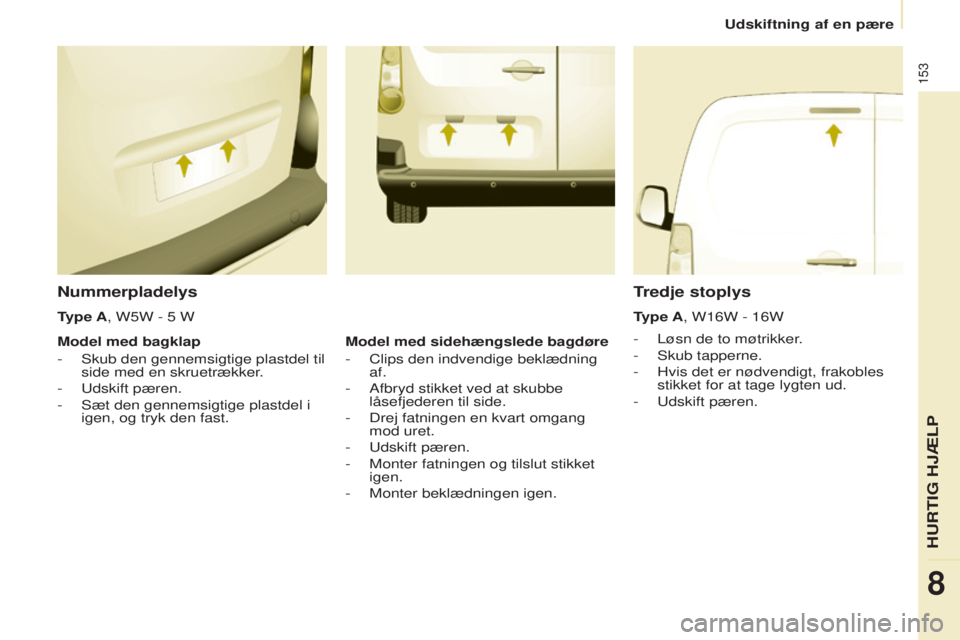

Nummerpladelys
- Løsn de to møtrikker.
- s kub tapperne.
-

Hvis det er nødvendigt, frakobles
stikket for at tage lygten ud.
-

u dskift pæren.
Tredje stoplys
Type A, W16W - 16W
Type A, W5W - 5

W
Model med bagklap
-
s
kub den gennemsigtige plastdel til
side med en skruetrækker.
-
u
dskift pæren.
-
s
æt den gennemsigtige plastdel i
igen, og tryk den fast. Model med sidehængslede bagdøre
-

Clips den indvendige beklædning
af.
-


Afbryd stikket ved at skubbe
låsefjederen til side.
-


Drej fatningen en kvart omgang
mod uret.
-

u
dskift pæren.
-

Monter fatningen og tilslut stikket
igen.
-


Monter beklædningen igen.
HurtIg HJÆLP
8
udskiftning af en pære

154
berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015

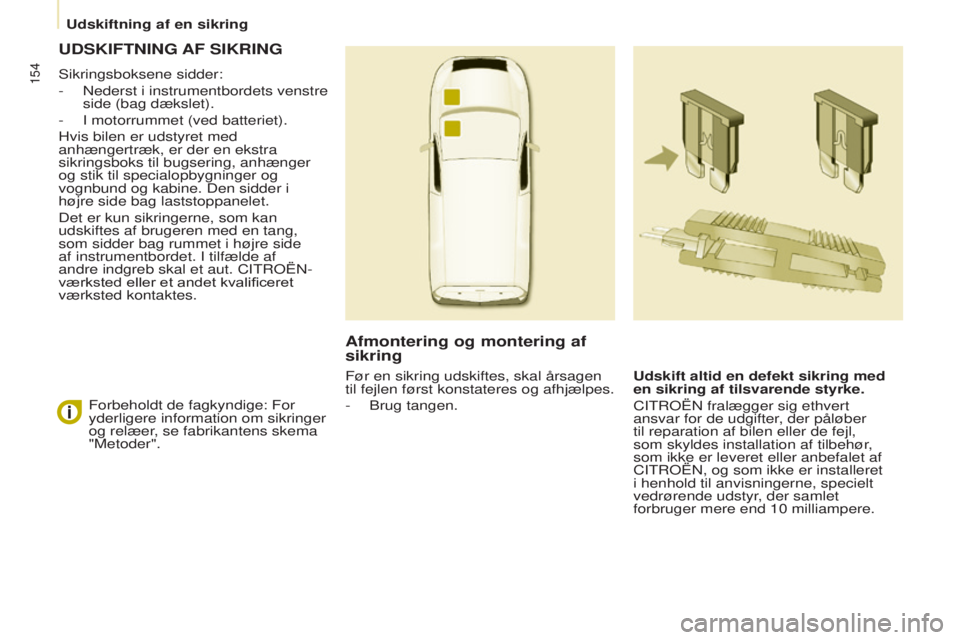

UDSKIFTNING AF SIKRING
sikringsboksene sidder:
- n ederst i instrumentbordets venstre
side (bag dækslet).
-

I motorrummet (ved batteriet).
Hvis bilen er udstyret med
anhængertræk, er der en ekstra
sikringsboks til bugsering, anhænger
og stik til specialopbygninger og
vognbund og kabine. Den sidder i
højre side bag laststoppanelet.
Det er kun sikringerne, som kan
udskiftes af brugeren med en tang,
som sidder bag rummet i højre side
af instrumentbordet. I tilfælde af
andre indgreb skal et aut. CI

tro Ë n -
værksted
eller et andet kvalificeret
værksted kontaktes.
Afmontering og montering af
sikring
Udskift altid en defekt sikring med
en sikring af tilsvarende styrke.
CItro Ë n fralægger sig ethvert
ansvar for de udgifter, der påløber
til reparation af bilen eller de fejl,
som skyldes installation af tilbehør,
som ikke er leveret eller anbefalet af
CI
tro Ë n , og som ikke er installeret
i henhold til anvisningerne, specielt
vedrørende udstyr, der samlet
forbruger mere end 10
milliampere.
Forbeholdt de fagkyndige: For
yderligere information om sikringer
og relæer

, se fabrikantens skema
"Metoder". Før en sikring udskiftes, skal årsagen
til fejlen først konstateres og afhjælpes.
-
b
rug tangen.
udskiftning af en sikring

155
berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015

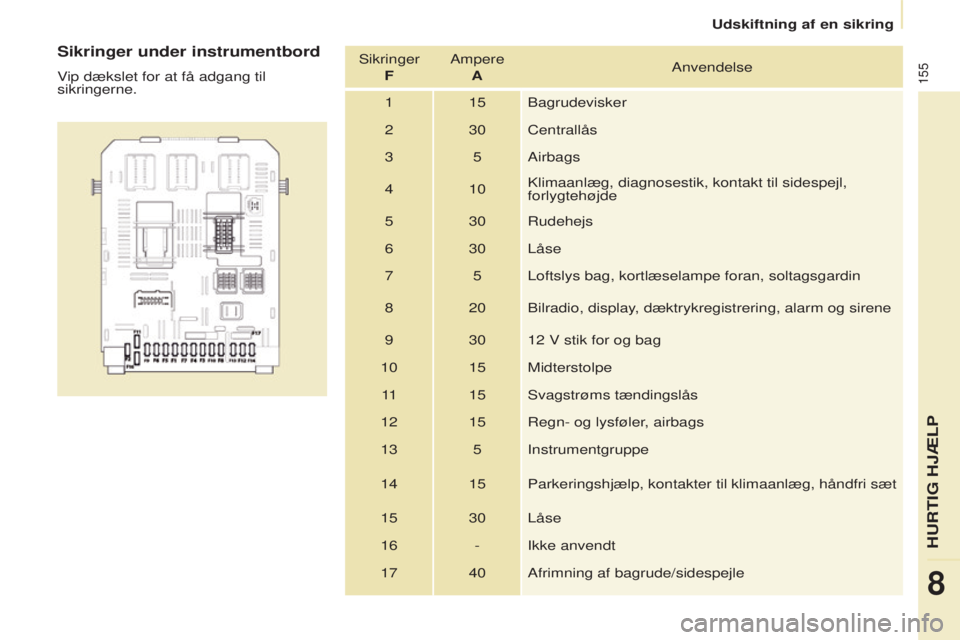

Sikringer under instrumentbord
Vip dækslet for at få adgang til
sikringerne.
s
ikringer
F Ampere
A Anvendelse
1 15
b
agrudevisker
2 30 Centrallås
3 5 Airbags
4 10
k

limaanlæg, diagnosestik, kontakt til sidespejl,
forlygtehøjde
5 30
r

udehejs
6 30 LÃ¥se
7 5 Loftslys bag, kortlæselampe foran, soltagsgardin
8 20
b

ilradio, display, dæktrykregistrering, alarm og sirene
9 30 12
V stik for og bag
10 15 Midterstolpe 11 15
s

vagstrøms tændingslås
12 15
r

egn- og lysføler, airbags
13 5 Instrumentgruppe
14 15 Parkeringshjælp, kontakter til klimaanlæg, håndfri sæt
15 30 LÃ¥se
16 - Ikke anvendt 17 40 Afrimning af bagrude/sidespejle
HurtIg HJÆLP
8
udskiftning af en sikring

156
berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015

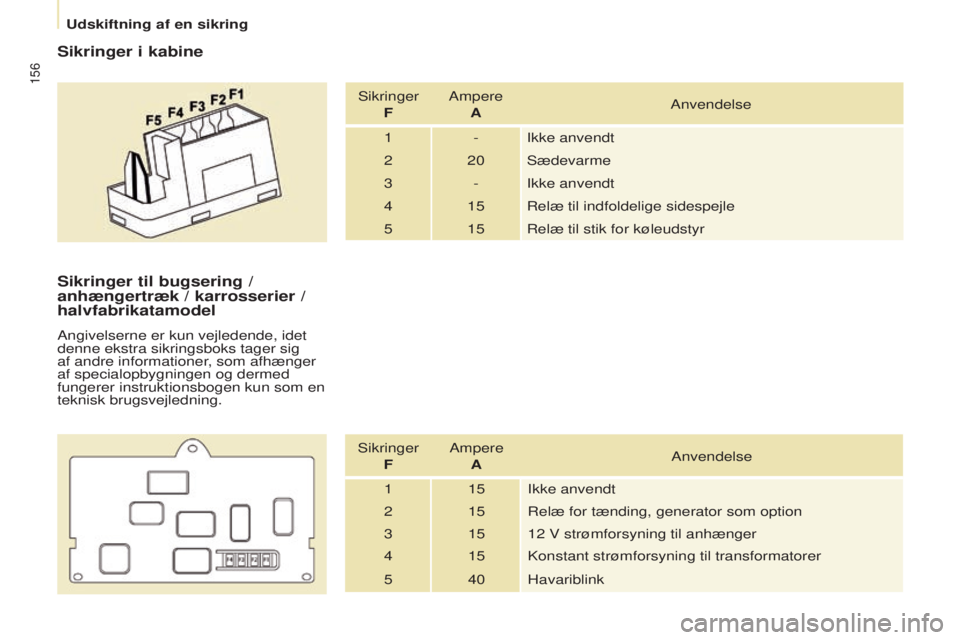

Sikringer i kabine
sikringerF Ampere
A Anvendelse
1 - Ikke anvendt
2 20
s

ædevarme
3 - Ikke anvendt
4 15
r

elæ til indfoldelige sidespejle
5 15
r

elæ til stik for køleudstyr
Sikringer til bugsering /
anhængertræk / karrosserier /
halvfabrikatamodel
Angivelserne er kun vejledende, idet
denne ekstra sikringsboks tager sig
af andre informationer, som afhænger
af specialopbygningen og dermed
fungerer instruktionsbogen kun som en
teknisk brugsvejledning.
s
ikringerF Ampere
A Anvendelse
1 15 Ikke anvendt
2 15
r

elæ for tænding, generator som option
3 15 12
V strømforsyning til anhænger
4 15
k

onstant strømforsyning til transformatorer
5 40 Havariblink
udskiftning af en sikring

157
berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015
Sikringer i motorrum
når motorhjelmen er åbnet, løsnes
og vippes boksen for at få adgang til
sikringerne.
s
ikringer
F Ampere
A Anvendelse
1 20 Motorstyringscomputer
2 15 Horn
3 10
s

prinklervæskepumpe til for- og bagrude
4 20 Pumpe til lygtespuler eller lysdioder (LED)
5 15 Motorkomponenter
6 10
r

atvinkelføler, E s C
7 10
s

topkontakt, koblingskontakt
8 25
s

tarter
9 10 Motor for forlygtehøjde, styreboks for park
10 30 Motorkomponenter 11 40 Ikke anvendt
12 30 Vinduesviskere
13 40
bs

I-boks
14 30 Pumpe
15 10 Højre fjernlys
16 10 Venstre fjernlys
17 15 Højre nærlys
18 15 Venstre nærlys
HurtIg HJÆLP
8
udskiftning af en sikring

158
berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015berlingo-2-Vu_da_Chap08_Aide rapide_ed01-2015

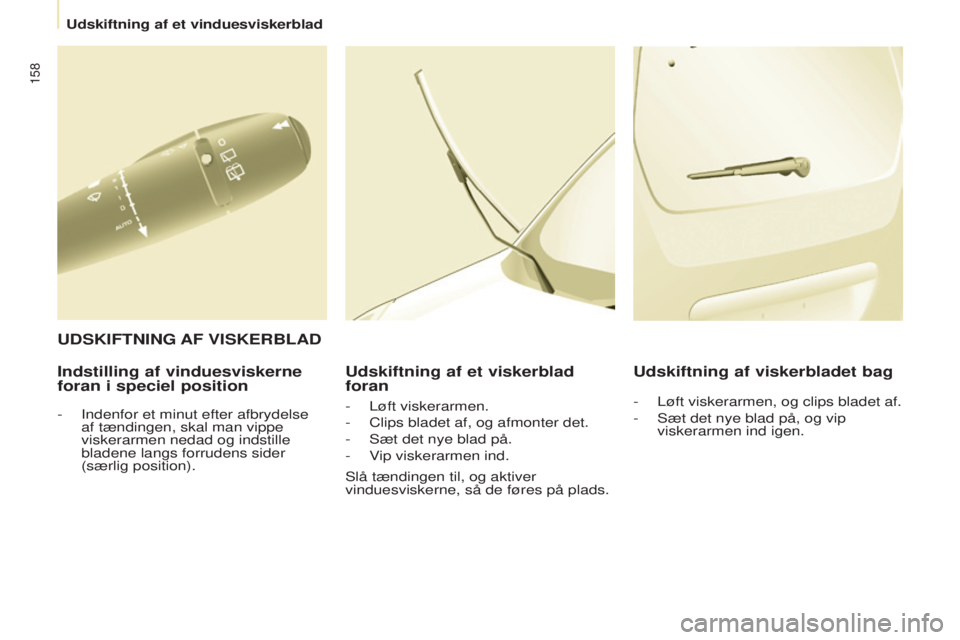

Indstilling af vinduesviskerne
foran i speciel positionUdskiftning af et viskerblad
foranUdskiftning af viskerbladet bag
U DSKIFTNING AF
VISKERBLAD
- Indenfor et minut efter afbrydelse
af tændingen, skal man vippe
viskerarmen nedad og indstille

bladene langs forrudens sider
(særlig position). -
Løft viskerarmen.
- Clips bladet af, og afmonter det.
-
s æt det nye blad på.
-

V
ip viskerarmen ind.
s

lå tændingen til, og aktiver
vinduesviskerne, så de føres på plads. -
Løft viskerarmen, og clips bladet af.
- s æt det nye blad på, og vip
viskerarmen ind igen.
udskiftning af et vinduesviskerblad
