CITROEN BERLINGO ELECTRIC 2017 Kasutusjuhend (in Estonian)

19
BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015
Nõuanne
Vältige kaugjuhtimispuldi kokkupuudet
rasva, tolmu, vee või niiskusega.
r

aske võtmehoidja süütelukus oleva
võtme küljes võib põhjustada häireid.
KAUGJUHTIMISPULT
Kaugjuhtimispuldi aktiveerimine
Pärast patarei vahetamist või kui
aku on olnud lahti ühendatud tuleb
kaugjuhtimispult uuesti aktiveerida.
Enne puldi kasutamist oodake
vähemalt üks minut.
s

isestage võti süütelukku nii, et puldil
olevad nupud (tabalukud) oleksid
suunatud teie poole.
Lülitage süüde sisse.
Kümne sekundi pärast vajutage
vähemalt viie sekundi jooksul lukustus
tabalukule.
Lülitage süüde välja.
Enne puldi kasutamist oodake
vähemalt üks minut.
Nüüd saab kaugjuhtimispulti kasutada.
Kasutage vaid C
itr
OËN poolt antud
patareidega identseid või sarnaste
omadustega patareisid.
ä

rge visake kaugjuhtimispuldi
patareisid minema, sest need
sisaldavad keskkonnale kahjulikke
aineid.
Viige tühjad patareid C
itr
OËN
esindusse või spetsiaalsesse
kogumispunkti.
Kokkupanemine / väljavõtmine
Patarei vahetamine
Patarei : Cr1620 / 3 volti.
Kui kaugjuhtimispuldi patarei on tühi,
siis kostub helisignaal ja ekraanile
ilmub teade.
Patarei vahetamiseks avage mündi abil
võtmepea, et patarei kätte saada.
Kui kaugjuhtimispult ka pärast patarei
vahetamist ei tööta, tuleb see uuesti
aktiveerida.
V
ale patarei kasutamine võib pulti
kahjustada. Kui te nupule ei vajuta,
võite võtme mehhanismi
kahjustada.
uksed ja pakiruumi kaas
VaLmis sÕiDuKs
3

20
BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015
Kasutusjuhend
ärge elektroonilist
käivitustakistussüsteemi ise mitte
mingil viisil muutke.
Kui puudutate taskus olevat pulti, võib
see teie teadmata sõiduki lukud avada.
Kui kasutate samal ajal muid
kõrgsagedusel seadmeid
(mobiiltelefon, alarm…), võib see
hetkeks kaugjuhtimispuldi tööd häirida.
Kaugjuhtimispult ei tööta, kui süütevõti
on süütelukus, isegi siis, kui süüde on
väljas.

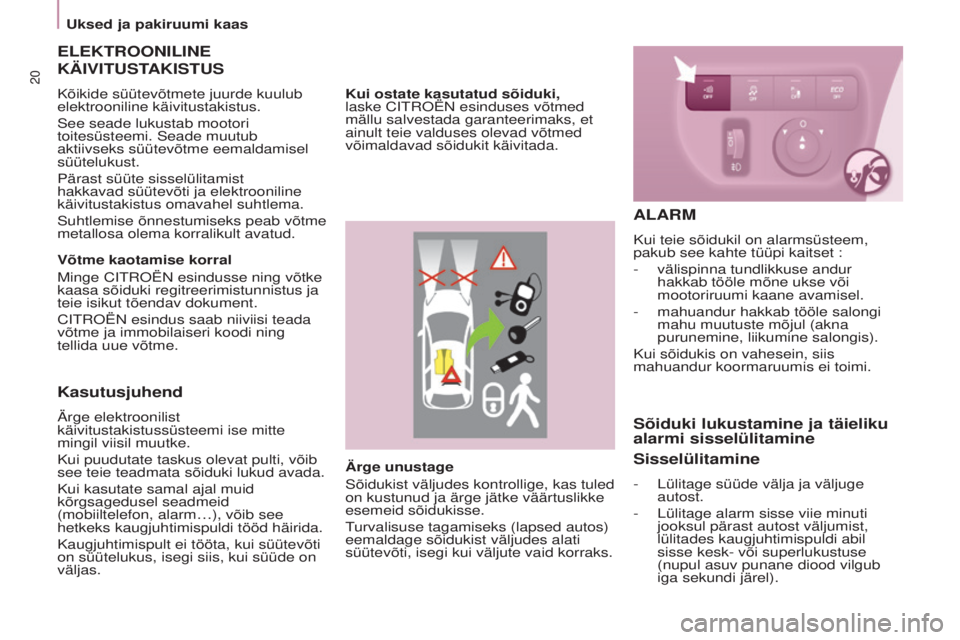

ELEKTROONILINE
KÄIVITUST

AKISTUS
Kõikide süütevõtmete juurde kuulub
elektrooniline käivitustakistus.
s

ee seade lukustab mootori
toitesüsteemi.
s eade muutub
aktiivseks süütevõtme eemaldamisel
süütelukust.
Pärast süüte sisselülitamist
hakkavad süütevõti ja elektrooniline
käivitustakistus omavahel suhtlema.
s

uhtlemise õnnestumiseks peab võtme
metallosa olema korralikult avatud.
Võtme kaotamise korral
m

inge C itr OËN esindusse ning võtke
kaasa sõiduki regitreerimistunnistus ja
teie isikut tõendav dokument.
C
itr OËN esindus saab niiviisi teada
võtme ja immobilaiseri koodi ning
tellida uue võtme.
Ärge unustage
s

õidukist väljudes kontrollige, kas tuled
on kustunud ja ärge jätke väärtuslikke
esemeid sõidukisse.
turvalisuse tagamiseks (lapsed autos)
eemaldage sõidukist väljudes alati
süütevõti, isegi kui väljute vaid korraks.
Kui ostate kasutatud sõiduki,


laske C
itr OËN esinduses võtmed
mällu salvestada garanteerimaks, et
ainult teie valduses olevad võtmed
võimaldavad sõidukit käivitada.
ALARM
Kui teie sõidukil on alarmsüsteem,
pakub see kahte tüüpi kaitset :
-

välispinna tundlikkuse andur
hakkab tööle mõne ukse või
mootoriruumi kaane avamisel.
-


mahuandur hakkab tööle salongi
mahu muutuste mõjul (akna
purunemine, liikumine salongis).
Kui sõidukis on vahesein, siis
mahuandur koormaruumis ei toimi.
Sõiduki lukustamine ja täieliku
alarmi sisselülitamine
Sisselülitamine
- Lülitage süüde välja ja väljuge
autost.
-

Lülitage alarm sisse viie minuti
jooksul pärast autost väljumist,
lülitades kaugjuhtimispuldi abil
sisse kesk- või superlukustuse
(nupul asuv punane diood vilgub
iga sekundi järel).
uksed ja pakiruumi kaas

21
BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015

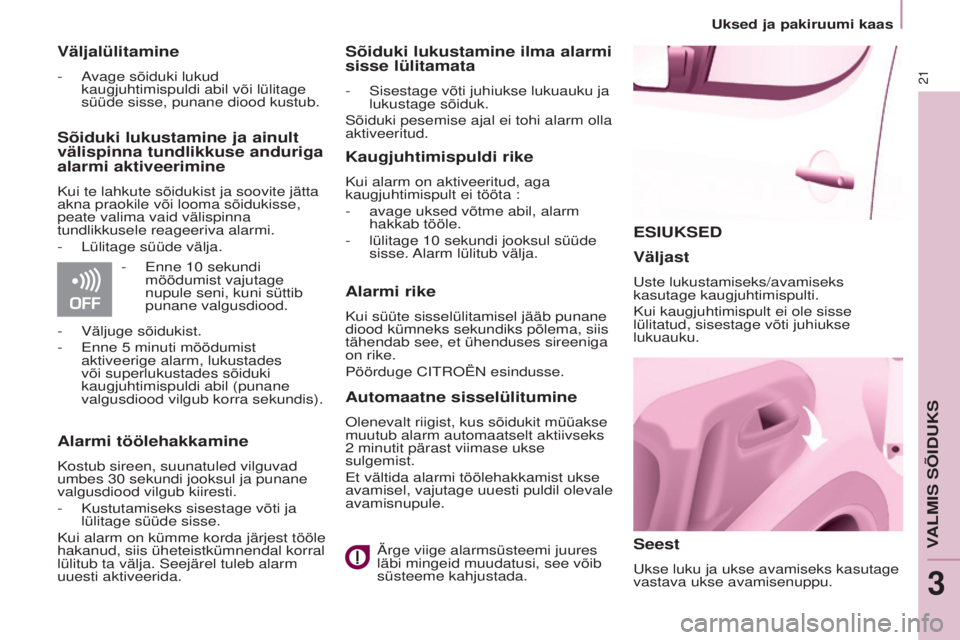

ESIUKSED
Seest
ukse luku ja ukse avamiseks kasutage
vastava ukse avamisenuppu.
Väljast
uste lukustamiseks/avamiseks
kasutage kaugjuhtimispulti.
Kui kaugjuhtimispult ei ole sisse
lülitatud, sisestage võti juhiukse
lukuauku.
Väljalülitamine
- avage sõiduki lukud
kaugjuhtimispuldi abil või lülitage
süüde sisse, punane diood kustub.
Sõiduki lukustamine ja ainult
välispinna tundlikkuse anduriga
alarmi aktiveerimine
Kui te lahkute sõidukist ja soovite jätta
akna praokile või looma sõidukisse,
peate valima vaid välispinna
tundlikkusele reageeriva alarmi.
-

Lülitage süüde välja.
Alarmi töölehakkamine
Kostub sireen, suunatuled vilguvad
umbes 30 sekundi jooksul ja punane
valgusdiood vilgub kiiresti.
-

Kustutamiseks sisestage võti ja
lülitage süüde sisse.
Kui alarm on kümme korda järjest tööle
hakanud, siis üheteistkümnendal korral
lülitub ta välja.

s eejärel tuleb alarm
uuesti aktiveerida.
Sõiduki lukustamine ilma alarmi
sisse lülitamata
- sisestage võti juhiukse lukuauku ja
lukustage sõiduk.
s

õiduki pesemise ajal ei tohi alarm olla
aktiveeritud.
Kaugjuhtimispuldi rike
Kui alarm on aktiveeritud, aga
kaugjuhtimispult ei tööta :
-

avage uksed võtme abil, alarm
hakkab tööle.
-


lülitage 10
sekundi jooksul süüde
sisse.
a

larm lülitub välja.
Alarmi rike
Kui süüte sisselülitamisel jääb punane
diood kümneks sekundiks põlema, siis
tähendab see, et ühenduses sireeniga
on rike.
Pöörduge C itr OËN esindusse.
Automaatne sisselülitumine
Olenevalt riigist, kus sõidukit müüakse
muutub alarm automaatselt aktiivseks
2 minutit pärast viimase ukse
sulgemist.
Et vältida alarmi töölehakkamist ukse
avamisel, vajutage uuesti puldil olevale
avamisnupule.
-

Enne 10


sekundi
möödumist vajutage
nupule seni, kuni süttib
punane valgusdiood.
-

Väljuge sõidukist.
-


Enne 5


minuti möödumist
aktiveerige alarm, lukustades
või superlukustades sõiduki
kaugjuhtimispuldi abil (punane
valgusdiood vilgub korra sekundis).
ä

rge viige alarmsüsteemi juures
läbi mingeid muudatusi, see võib
süsteeme kahjustada.
uksed ja pakiruumi kaas
VaLmis sÕiDuKs
3

22
BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015
Seest
avage lukustus selle käepideme abil ja
avage liuguks sellest kinni hoides, kuni
ületate vastupanupunkti. Nüüd jääb
uks lahti.
Nõuanne
ärge asetage midagi põrandas oleva
siini peale, see võib takistada ukse
liikumist.
Kui sõiduk seisab kallakul, hoidke
liuguksest selle avamise või sulgemise
ajal kinni.
u ks võib kalde tõttu avaneda
või sulguda kiiremini ja reisijaid
vigastada.
turvalisuse huvides ärge sõitke, kui
külguks on lahti.

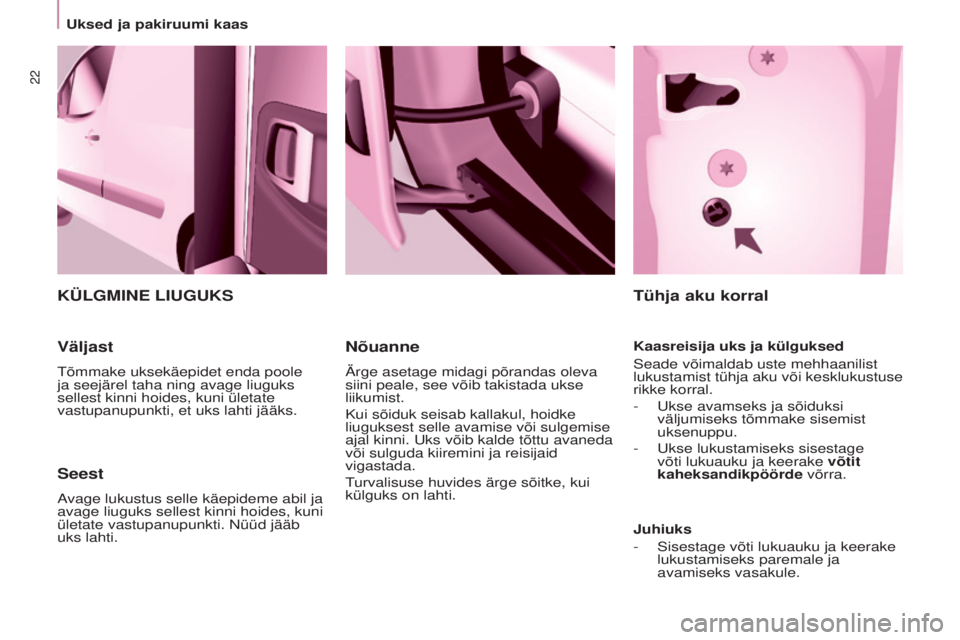

KÜLGMINE LIUGUKS
Väljast
tõmmake uksekäepidet enda poole
ja seejärel taha ning avage liuguks
sellest kinni hoides, kuni ületate
vastupanupunkti, et uks lahti jääks.
Tühja aku korral
Kaasreisija uks ja külguksed
s

eade võimaldab uste mehhaanilist
lukustamist tühja aku või kesklukustuse
rikke korral.
-
u kse avamseks ja sõiduksi
väljumiseks tõmmake sisemist
uksenuppu.
-
u kse lukustamiseks sisestage
võti lukuauku ja keerake võtit
kaheksandikpöörde võrra.
Juhiuks
-
s isestage võti lukuauku ja keerake
lukustamiseks paremale ja
avamiseks vasakule.
uksed ja pakiruumi kaas

23
BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015
Praktiline nõuanne
Pikkade esemete vedamise
lihtsustamiseks võib parempoolne
uks sõidu ajal lahti olla. Vasakpoolset
ust hoiab kinni kollane riiv, mis asub
ukse allosas. Ent suletud ust ei tohi
kasutada koormatõkkena.
Lahtise parempoolse uksega
sõitmine on eriolukord. Pidage kinni
turvanõuetest, et teised juhid teid
märkaksid.

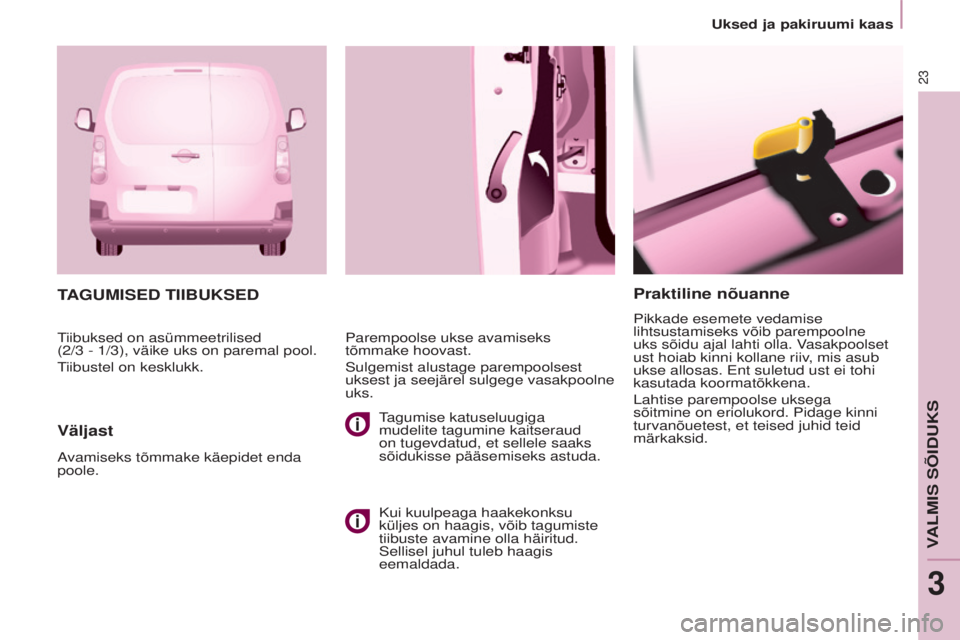

TAGUMISED TIIBUKSED
Väljast
Parempoolse ukse avamiseks
tõmmake hoovast.
s

ulgemist alustage parempoolsest
uksest ja seejärel sulgege vasakpoolne
uks.
avamiseks tõmmake käepidet enda
poole.
tiibuksed on asümmeetrilised

(2/3

- 1/3), väike uks on paremal pool.
tiibustel on kesklukk.
tagumise katuseluugiga
mudelite tagumine kaitseraud
on tugevdatud, et sellele saaks
sõidukisse pääsemiseks astuda.
Kui kuulpeaga haakekonksu
küljes on haagis, võib tagumiste
tiibuste avamine olla häiritud.
s

ellisel juhul tuleb haagis
eemaldada.
uksed ja pakiruumi kaas
VaLmis sÕiDuKs
3

24
BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015

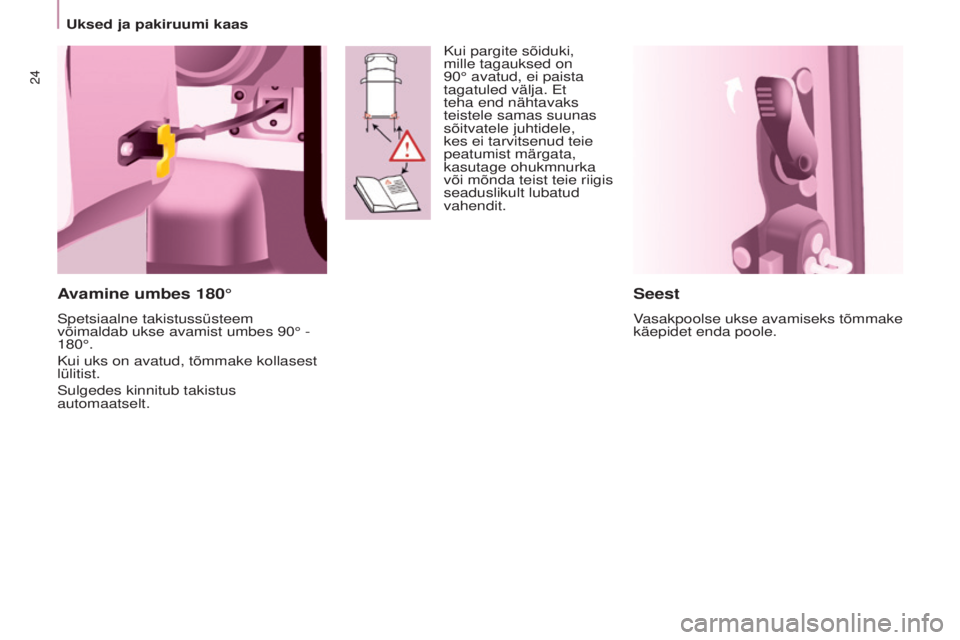

Seest
Vasakpoolse ukse avamiseks tõmmake
käepidet enda poole.
Avamine umbes 180°
spetsiaalne takistussüsteem
võimaldab ukse avamist umbes 90° -
180°.
Kui uks on avatud, tõmmake kollasest
lülitist.
s

ulgedes kinnitub takistus
automaatselt. Kui pargite sõiduki,
mille tagauksed on
90° avatud, ei paista
tagatuled välja. Et
teha end nähtavaks
teistele samas suunas
sõitvatele juhtidele,
kes ei tarvitsenud teie
peatumist märgata,
kasutage ohukmnurka
või mõnda teist teie riigis
seaduslikult lubatud
vahendit.
uksed ja pakiruumi kaas

25
BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015
TAGUMINE KATUSELUUK
T

ugilatt
Läbi tagumise katuseluugi
väljaulatuvate pikkade esemete
transportimiseks on olemas
spetsiaalne tugilatt.
Laske tugilatt alla, tõstes hooba ülespoole.
Viige latt seda kinni hoides kuni
uksepostini.
Hoidke kinni transporditavaid esemeid,
tõstke need üles ja asetage tugilatt ühe
käega paika.
Kontrollige, et tugilatt oleks korralikult
lukustunud, vajutades kepidet allapoole
kuni vastupanupunkti ületamiseni ja
kinnitage transporditavad esemed
korralikult. Kagumine kaitseraud on
tugevdatud ja seda võib kasutada
trepiastmena sõidukisse
sisenedes.
ä

rge kunagi sõitke ilma tugilatita.
Külgmisi tugesid võib kasutada
kinnituspunktidena.
-
luugi lukustamiseks laske must
plaat alla.
Lukustatud tagumine katuseluuk
asetseb korralikult tihendil ja tagab
hermeetilis
use ning müra puudumise.
Luugi sulgemiseks :
-

kontrollig

e, kas tugivarras on
korralikult lukustatud,
-

laske luuk alla,
-


luugile vajutades (allapoole), võtke
kaks vedru klambrit ja asetage
konks oma kohale,
tagumine katuseluuk sobib vaid
tiibustega mudelile

.
Luugi avamiseks :
-

tõstke üles kinnitusklambri must
plaat,
-


vabastage klamber

, vajutades
luugile (allapoole) ja vabastage
konks,
-

tõstke luuk üles,
-


avage luuk nii palju kui võimalik ja
blokeerige see tugivarrastega.
s
õidu ajal peavad tugivardad alati
paigas olema.
ä
rge kinnitage koormat tagumise
katuseluugi külge.
tagauksi saab lukustada vaid siis, kui
tugilatt on paigal.
Kui tagumine katuseluuk on avatud,
siis sõitke piiratud kõrgusega kohtades
ettevaatlikult.
ä

rge kunagi toetage koormat otse
tagaustele.
t

äitke kasutusjuhiseid, et teised juhid
teid märkaks.
Kasutage tagumist katuseluuki vaid
lühikeste sõitude ajal.
uksed ja pakiruumi kaas
VaLmis sÕiDuKs
3

26
BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015
TAGALUUK
A

vamine
Seest
(tagavaranupp)
Kesklukustuse avamissüsteemi rikke
korral saate tagaluuki ka seestpoolt
avada.
Luugi luku avamiseks sisestage väike
kruvikeeraja tagaluugi ja põranda vahel
olevasse avasse. Luku avamiseks
lükake
fiksaatorit vasakule ja lükake
luuki.
Väljast
Lukustamine/luku avamine toimub
kaugjuhtimispuldiga.
avamiseks liig

utage ilukilbi all olevat
lülitit ja tõstke luuk üles.
Ülestõstetud luugi sulgemiseks
kasutage vastavat rihma.
Luugi sulgemisel hoidke luugist kinni
seni, kuni luuk ületab tasakaalupunkti
ja seejärel lükake luuki veel korra, et
see täielikult sulguks.
uksed ja pakiruumi kaas

27
BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015
Lukustatud ustega sõitmine võib
raskendada päästjate ligipääsu
avarii korral.

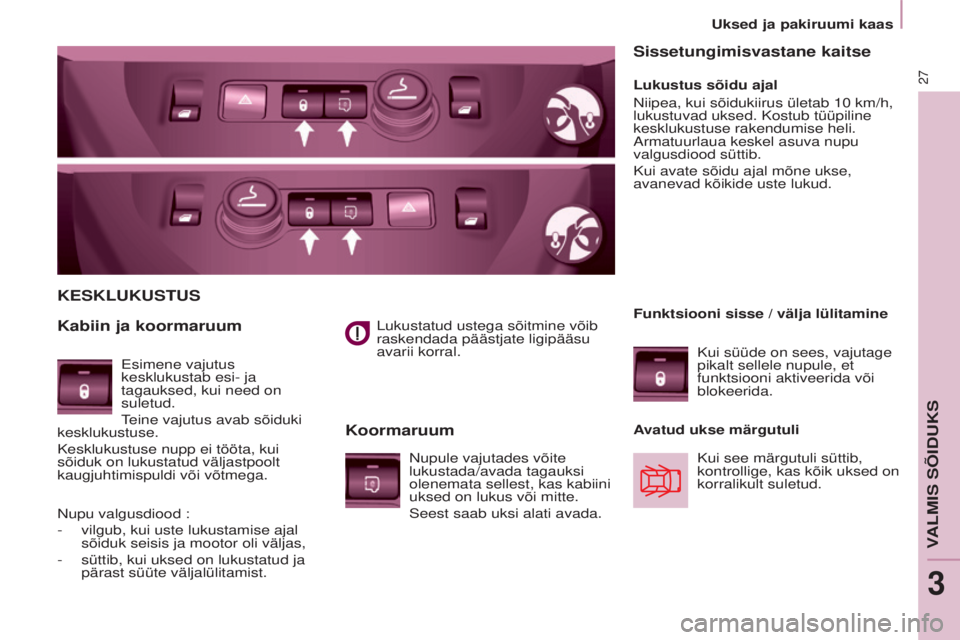

KESKLUKUSTUS
Kabiin ja koormaruum
Koormaruum
Lukustus sõidu ajal
Niipea, kui sõidukiirus ületab 10 km/h,
lukustuvad uksed. Kostub tüüpiline
kesklukustuse rakendumise heli.
a

rmatuurlaua keskel asuva nupu
valgusdiood süttib.
Kui avate sõidu ajal mõne ukse,
avanevad kõikide uste lukud.
Sissetungimisvastane kaitse
Esimene vajutus
kesklukustab esi- ja
tagauksed, kui need on
suletud.
teine vajutus avab sõiduki
kesklukustuse.
Kesklukustuse nupp ei tööta, kui
sõiduk on lukustatud väljastpoolt
kaugjuhtimispuldi või võtmega. Funktsiooni sisse / välja lülitamine
Kui süüde on sees, vajutage
pikalt sellele nupule, et
funktsiooni aktiveerida või
blokeerida.
A

vatud ukse märgutuliKui see märgutuli süttib,
kontrollige, kas kõik uksed on
korralikult suletud.
Nupule vajutades võite
lukustada/avada tagauksi
olenemata sellest, kas kabiini
uksed on lukus või mitte.
s

eest saab uksi alati avada.
Nupu valgusdiood :
-

vilgub, kui uste lukustamise ajal
sõiduk seisis ja mootor oli väljas,
-


süttib, kui uksed on lukustatud ja
pärast süüte väljalülitamist.
uksed ja pakiruumi kaas
VaLmis sÕiDuKs
3

28
BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_ET_CHAP03_PRET-A-PARTIR_ED01-2015
NÄIDIKUPLOKK
Näidikud
1. Läbisõidumõõdik.
2.
Ekraan.
3.


Kütusetase, jahutusvedeliku
temperatuur

.
4.
t
ahhomeeter
.
5.

Päevasõidunäidiku / hooldusnäidiku
nullimine.
6.


Näidikuploki valgustusreostaat.
Ekraanid
1. tase
2. tase
puutetundliku ekraaniga
Ekraanid
informatsiooni kuvamise formaat
oleneb sõiduki varustusest.
juhiiste
