CITROEN BERLINGO ELECTRIC 2017 Kasutusjuhend (in Estonian)

59
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

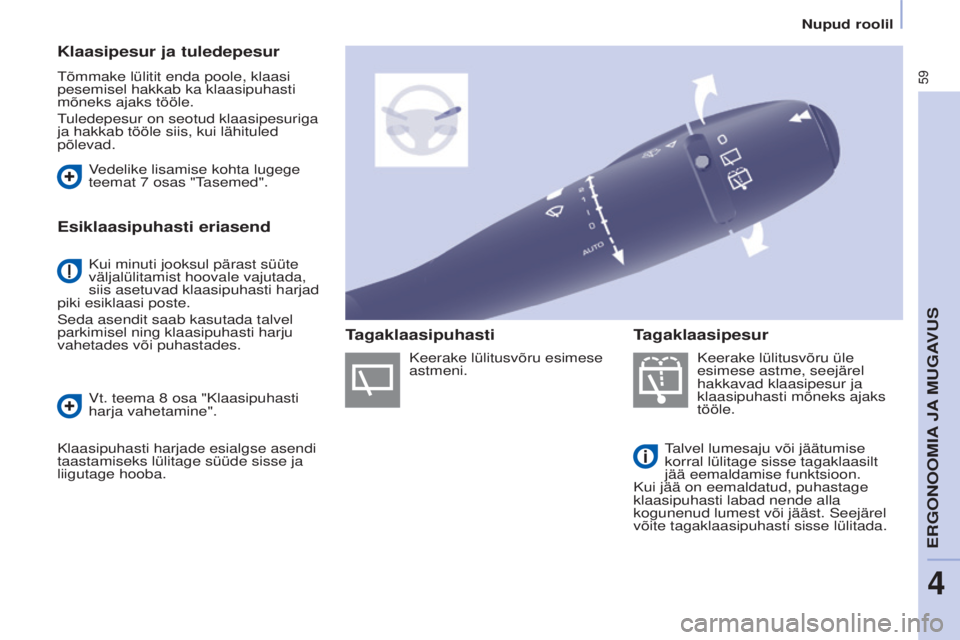

Klaasipesur ja tuledepesur
tõmmake lülitit enda poole, klaasi
pesemisel hakkab ka klaasipuhasti
mõneks ajaks tööle.
tuledepesur on seotud klaasipesuriga
ja hakkab tööle siis, kui lähituled
põlevad.
Keerake lülitusvõru üle
esimese astme, seejärel
hakkavad klaasipesur ja
klaasipuhasti mõneks ajaks
tööle.
talvel lumesaju või jäätumise
korral lülitage sisse tagaklaasilt
jää eemaldamise funktsioon.
Kui jää on eemaldatud, puhastage
klaasipuhasti labad nende alla
kogunenud lumest või jääst.

s eejärel
võite tagaklaasipuhasti sisse lülitada.
Vedelike lisamise kohta lugege
teemat 7
osas " t
asemed".
Esiklaasipuhasti eriasend
Vt. teema 8 osa "Klaasipuhasti
harja vahetamine".
Klaasipuhasti harjade esialgse asendi
taastamiseks lülitage süüde sisse ja
liig
utage hooba. Keerake lülitusvõru esimese
astmeni.
Tagaklaasipesur
Tagaklaasipuhasti
Kui minuti jooksul pärast süüte
väljalülitamist hoovale vajutada,
siis asetuvad klaasipuhasti harjad
piki esiklaasi poste.
s

eda asendit saab kasutada talvel
parkimisel ning klaasipuhasti harju
vahetades või puhastades.
Nupud roolil
ErGONOOmia ja muGaVus
4

60
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

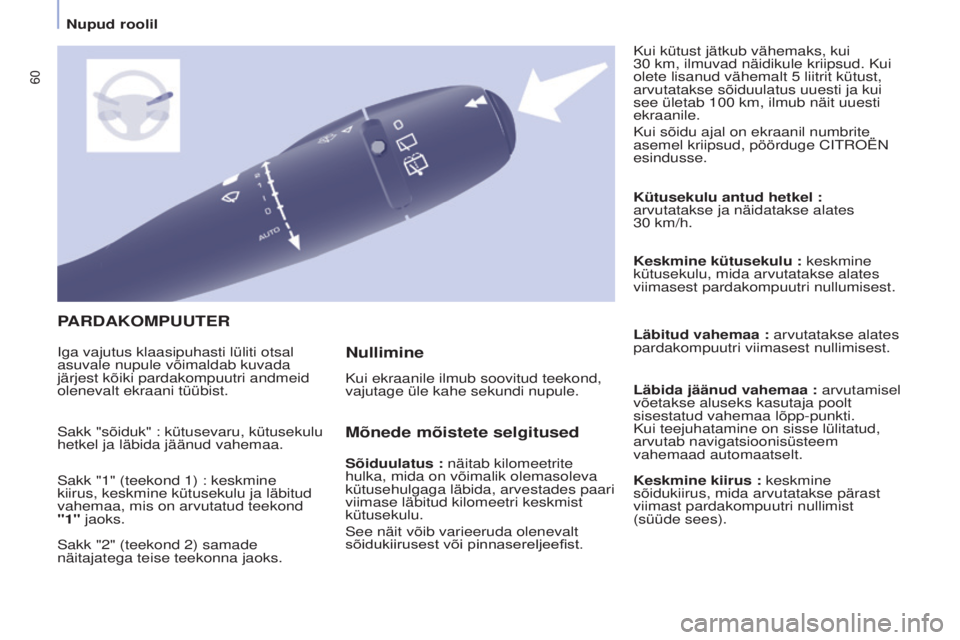

PARDAKOMPUUTER
Mõnede mõistete selgitused
Sõiduulatus : näitab kilomeetrite
hulka, mida on võimalik olemasoleva
kütusehulgaga läbida, arvestades paari
viimase läbitud kilomeetri keskmist
kütusekulu.
s
ee näit võib varieeruda olenevalt
sõidukiirusest
või pinnasereljeefist. Kütusekulu antud hetkel :
arvutatakse ja näidatakse alates
30
km/h.
Keskmine kütusekulu : keskmine
kütusekulu, mida arvutatakse alates
viimasest pardakompuutri nullumisest.
Läbitud vahemaa : arvutatakse alates
pardakompuutri viimasest nullimisest.
Läbida jäänud vahemaa : arvutamisel
võetakse aluseks kasutaja poolt
sisestatud vahemaa lõpp-punkti.
Kui teejuhatamine on sisse lülitatud,
arvutab navigatsioonisüsteem
vahemaad automaatselt.
Keskmine kiirus : keskmine
sõidukiirus, mida arvutatakse pärast
viimast pardakompuutri nullimist
(süüde sees).
i

ga vajutus klaasipuhasti lüliti otsal
asuvale nupule võimaldab kuvada
järjest kõiki pardakompuutri andmeid
olenevalt ekraani tüübist. Kui ekraanile ilmub soovitud teekond,
vajutage üle kahe sekundi nupule.Kui kütust jätkub vähemaks, kui
30 km, ilmuvad näidikule kriipsud. Kui
olete lisanud vähemalt 5 liitrit kütust,
arvutatakse sõiduulatus uuesti ja kui
see ületab 100 km, ilmub näit uuesti
ekraanile.
Kui sõidu ajal on ekraanil numbrite
asemel kriipsud, pöörduge C itr OËN
esindusse.
sakk "sõiduk" : kütusevaru, kütusekulu
hetkel ja läbida jäänud vahemaa.
sakk "1" (teekond 1) : keskmine
kiirus, keskmine kütusekulu ja läbitud
vahemaa, mis on arvutatud teekond
"1" jaoks.
sakk "2" (teekond 2) samade
näitajatega teise teekonna jaoks.
Nullimine
Nupud roolil

61
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

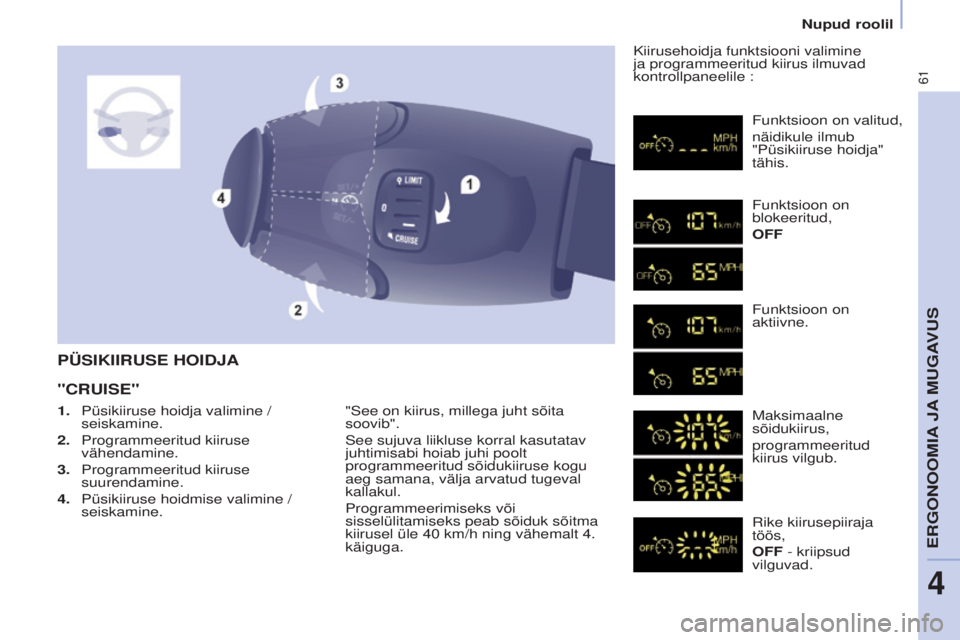

PÜSIKIIRUSE HOIDJA
"CRUISE"
"see on kiirus, millega juht sõita
soovib".
s

ee sujuva liikluse korral kasutatav
juhtimisabi hoiab juhi poolt
programmeeritud sõidukiiruse kogu
aeg samana, välja arvatud tugeval
kallakul.
Programmeerimiseks või
sisselülitamiseks peab sõiduk sõitma
kiirusel üle 40
km/h ning vähemalt 4.
käiguga. Kiirusehoidja funktsiooni valimine
ja programmeeritud kiirus ilmuvad
kontrollpaneelile :
Funktsioon on valitud,
näidikule ilmub
"Püsikiiruse hoidja"
tähis.
Funktsioon on
blokeeritud,
OFF
Funktsioon on
aktiivne.m aksimaalne
sõidukiirus,
programmeeritud
kiirus vilgub.
r

ike kiirusepiiraja
töös,
OFF - kriipsud
vilguvad.
1.
Püsikiiruse hoidja valimine /
seiskamine.
2.

Programmeeritud kiiruse
vähendamine.
3.


Programmeeritud kiiruse
suurendamine.
4.


Püsikiiruse hoidmise valimine /
seiskamine.
Nupud roolil
ErGONOOmia ja muGaVus
4

62
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015
Funktsiooni valimineEsmakordne sisse
lülitamine / Kiiruse
programmeerimine Piirkiiruse ajutine ületamine
Välja lülitamine (off)
- Vajutage sellele nupule või vajutage
kas piduri- või
siduripedaalile.
Kiirusehoidmise jätkamine
- Vajutage gaasipedaalile, kuni olete saavutanud soovitud sõidukiiruse.
-

V
ajutage nupule SET - või SET +.
Kiirus on programmeeritud/aktiveeritud
ja sõiduk säilitab selle kiiruse. -
Keerake lülitusvõru asendisse
CRUISE

. Püsikiiruse hoidja
valitakse, aga ta ei ole veel aktiivne
ja ühtegi kiirust ei programmeerita.
Hetkeline kiirendus ja kohene
sõitmine programmeeritud kiirusest
suurema kiirusega on võimalik.
Programmeeritud kiirus vilgub.
Kui lasete gaasipedaali lahti, siis
taastub programmeeritud sõidukiirus. -
Pärast välja lülitamist vajutage
sellele nupule.
s

õiduk hakkab sõitma viimase
programmeeritud sõidukiirusega.
s
amuti võite uuesti korrata
esmakordse sisse lülitamise
protseduuri.
Nupud roolil

63
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

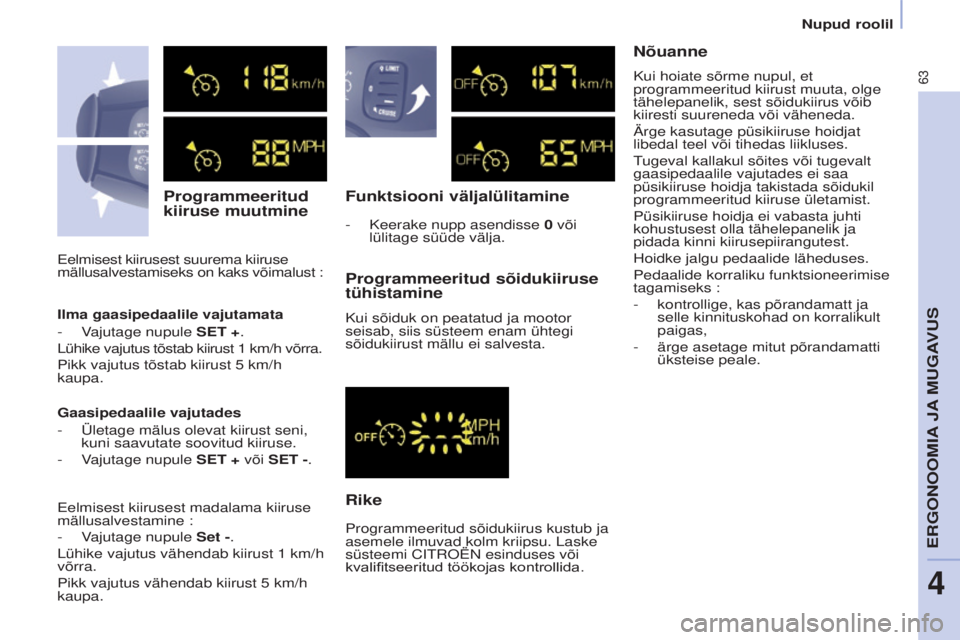

Programmeeritud
kiiruse muutmineFunktsiooni väljalülitamine
Rike Programmeeritud sõidukiiruse
tühistamine
Kui sõiduk on peatatud ja mootor
seisab, siis süsteem enam ühtegi
sõidukiirust mällu ei salvesta.
Eelmisest kiirusest suurema kiiruse
mällusalvestamiseks on kaks võimalust :
-
Keerake nupp asendisse
0 või
lülitage süüde välja.
Nõuanne
Ilma gaasipedaalile vajutamata
-

V
ajutage nupule SET +.
Lühike vajutus tõstab kiirust 1
km/h võrra.
Pikk vajutus tõstab kiirust 5
km/h
kaupa.
Gaasipedaalile vajutades
-

Ületage mälus olevat kiirust seni,
kuni saavutate soovitud kiiruse.
-


V
ajutage nupule SET + või SET -.
Eelmisest kiirusest madalama kiiruse
mällusalvestamine :
-

V
ajutage nupule Set -.
Lühike vajutus vähendab kiirust 1
km/h
võrra.
Pikk vajutus vähendab kiirust 5
km/h
kaupa. Programmeeritud sõidukiirus kustub ja
asemele ilmuvad kolm kriipsu. Laske
süsteemi C
itr OËN esinduses või
kvalifitseeritud
töökojas kontrollida.Kui hoiate sõrme nupul, et
programmeeritud kiirust muuta, olge
tähelepanelik, sest sõidukiirus võib
kiiresti suureneda või väheneda.
ä

rge kasutage püsikiiruse hoidjat
libedal teel või tihedas liikluses.
tugeval kallakul sõites või tugevalt
gaasipedaalile
vajutades ei saa
püsikiiruse hoidja takistada sõidukil
programmeeritud kiiruse ületamist.
Püsikiiruse hoidja ei vabasta juhti
kohustusest olla tähelepanelik ja
pidada kinni kiirusepiirangutest.
Hoidke jalgu pedaalide läheduses.
Pedaalide korraliku funktsioneerimise
tagamiseks :
- kontrollig e, kas põrandamatt ja
selle kinnituskohad on korralikult
paigas,
-

ärge asetage mitut põrandamatti
üksteise peale.
Nupud roolil
ErGONOOmia ja muGaVus
4

64
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015
sõidukiirus vastab juhi jala
vajutustele gaasipedaalile kuni
pedaali vastupanupunkti ületamiseni,
mis tähendab, et on saavutatud
programmeeritud kiirus.
s

ellegipoolest saab gaasipedaali
lõpuni alla vajutades programmeeritud
kiirust ületada. Kui soovite uuesti
kiirusepiirajat kasutada, võtke jalg
ettevaatlikult gaasipedaalilt ära ja
vähendage sõidukiirust nii, et see oleks
programmeeritud kiirusest väiksem.
Toiminguid tuleb teostada siis, kui
sõiduk seisab ja mootor töötab või
kui sõiduk sõidab. Kiirusepiiraja funktsiooni valimine
ja programmeeritud kiirus ilmuvad
kontrollpaneelile

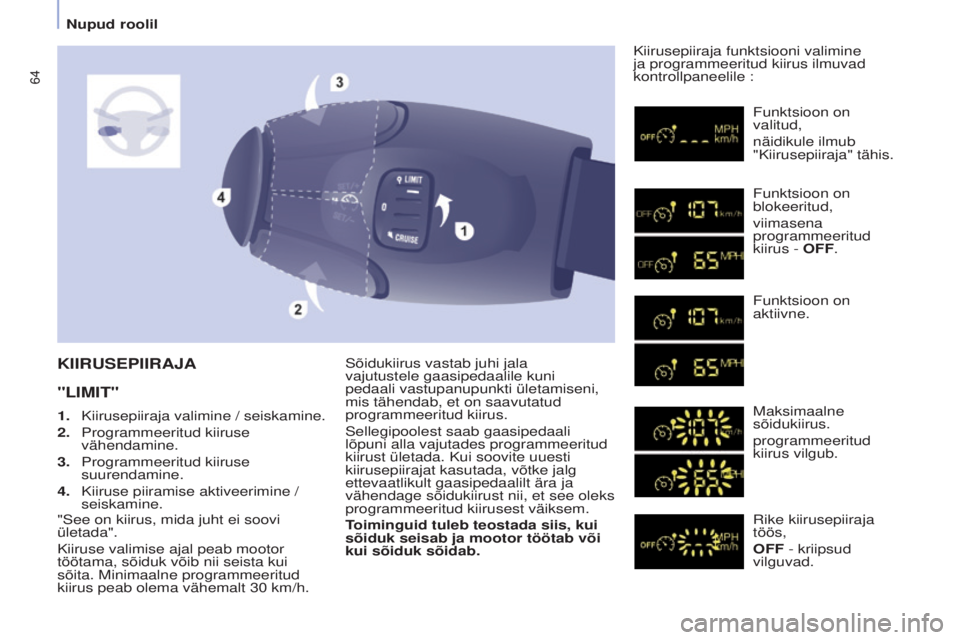

:KIIRUSEPIIRAJA
"LIMIT"
Funktsioon on
valitud,
näidikule ilmub
"Kiirusepiiraja" tähis.
Funktsioon on
blokeeritud,
viimasena
programmeeritud
kiirus - OFF.
Funktsioon on
aktiivne.
m

aksimaalne
sõidukiirus.
programmeeritud
kiirus vilgub.
r

ike kiirusepiiraja
töös,
OFF - kriipsud
vilguvad.
1.

Kiirusepiiraja valimine / seiskamine.
2.


Programmeeritud kiiruse
vähendamine.
3.


Programmeeritud kiiruse
suurendamine.
4.


Kiiruse piiramise aktiveerimine /
seiskamine.
"

s
ee on kiirus, mida juht ei soovi
ületada".
Kiiruse valimise ajal peab mootor
töötama, sõiduk võib nii seista kui
sõita.
m
inimaalne programmeeritud
kiirus peab olema vähemalt 30

km/h.
Nupud roolil

65
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

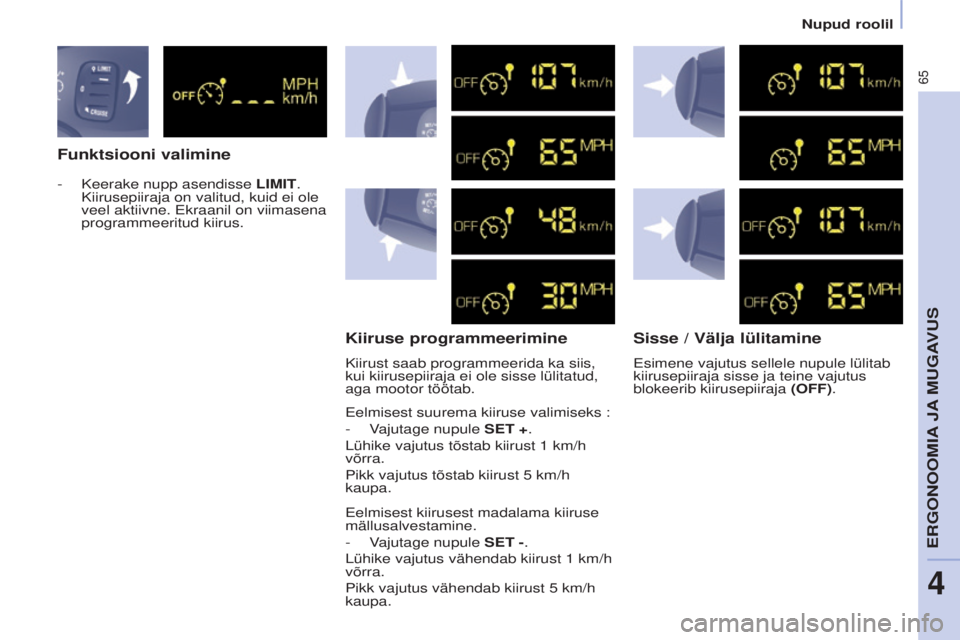

Funktsiooni valimineKiiruse programmeerimine Sisse / Välja lülitamine
Eelmisest suurema kiiruse valimiseks :
-
V
ajutage nupule SET +.
Lühike vajutus tõstab kiirust 1
km/h
võrra.
Pikk vajutus tõstab kiirust 5
km/h
kaupa.
Eelmisest kiirusest madalama kiiruse
mällusalvestamine.
-

V
ajutage nupule SET -.
Lühike vajutus vähendab kiirust 1
km/h
võrra.
Pikk vajutus vähendab kiirust 5
km/h
kaupa.
-

Keerake nupp asendisse

LIMIT.
Kiirusepiiraja on valitud, kuid ei ole
veel aktiivne. Ekraanil on viimasena
programmeeritud kiirus.
Kiirust saab programmeerida ka siis,
kui kiirusepiiraja ei ole sisse lülitatud,
aga mootor töötab. Esimene vajutus sellele nupule lülitab
kiirusepiiraja sisse ja teine vajutus
blokeerib kiirusepiiraja (OFF).
Nupud roolil
ErGONOOmia ja muGaVus
4

66
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

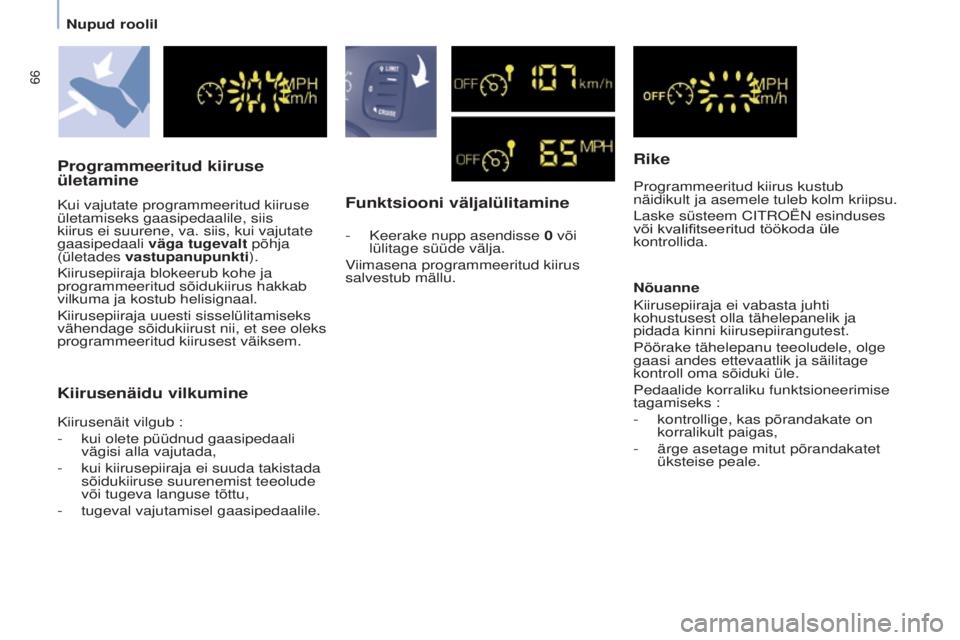

Funktsiooni väljalülitamineRike
Programmeeritud kiirus kustub
näidikult ja asemele tuleb kolm kriipsu.
Laske süsteem C
itr OËN esinduses
või
kvalifitseeritud töökoda üle
kontrollid

a.
Kiirusenäidu vilkumine
Nõuanne
Kiirusepiiraja ei vabasta juhti
kohustusest olla tähelepanelik ja
pidada kinni kiirusepiirangutest.
Pöörake tähelepanu teeoludele, olge
gaasi andes ettevaatlik ja säilitage
kontroll oma sõiduki üle.
Pedaalide korraliku funktsioneerimise
tagamiseks
:
-

kontrollig
e, kas põrandakate on
korralikult paigas,
-

ärge asetage mitut põrandakatet
üksteise peale.
Programmeeritud kiiruse
ületamine
Kui vajutate programmeeritud kiiruse
ületamiseks gaasipedaalile, siis
kiirus ei suurene, va. siis, kui vajutate
gaasipedaali väga tugevalt põhja
(ületades vastupanupunkti).
Kiirusepiiraja blokeerub kohe ja
programmeeritud sõidukiirus hakkab
vilkuma ja kostub helisignaal.
Kiirusepiiraja uuesti sisselülitamiseks
vähendage sõidukiirust nii, et see oleks
programmeeritud kiirusest väiksem.
Kiirusenäit vilgub
:
-

kui olete püüdnud gaasipedaali
vägisi alla vajutada,
-


kui kiirusepiiraja ei suuda takistada
sõidukiiruse suurenemist teeolude
või tugeva languse tõttu,
-


tugeval vajutamisel gaasipedaalile
.-

Keerake nupp asendisse
0 või
lülitage süüde välja.
Viimasena programmeeritud kiirus
salvestub mällu.
Nupud roolil

67
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

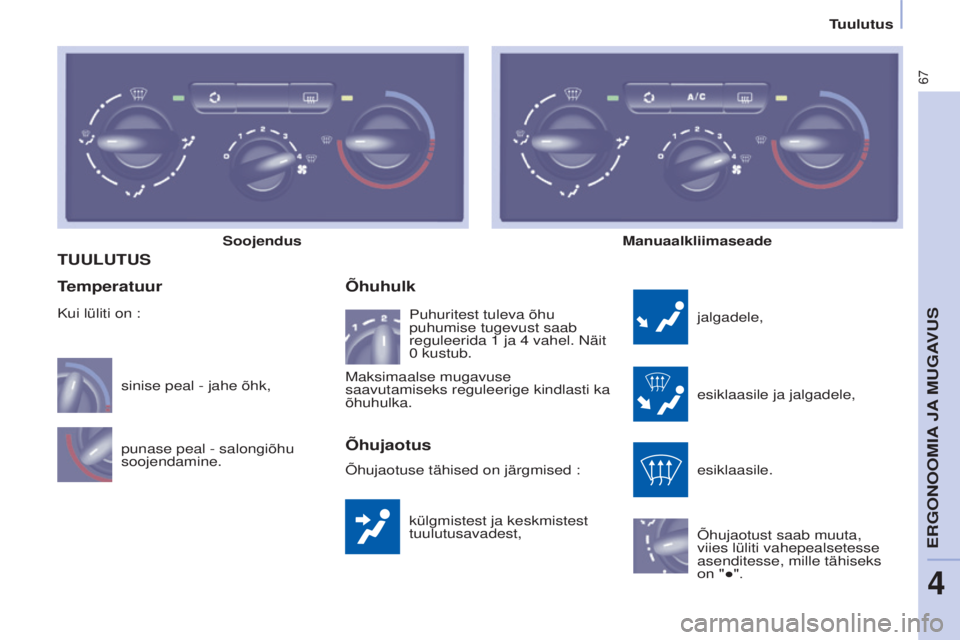

TUULUTUS
külgmistest ja keskmistest
tuulutusavadest,
Õhuhulk
jalgadele,
esiklaasile ja jalgadele,
esiklaasile.
Õhujaotust saab muuta,
viies lüliti vahepealsetesse
asenditesse, mille tähiseks
on "●".
Temperatuur Õhujaotus
Õhujaotuse tähised on järgmised :
punase peal - salongiõhu
soojendamine. sinise peal - jahe õhk, Puhuritest tuleva õhu
puhumise tugevust saab
reguleerida 1 ja 4 vahel. Näit
0 kustub.
Soojendus
Manuaalkliimaseade
m
aksimaalse mugavuse
saavutamiseks reguleerige kindlasti ka
õhuhulka.
Kui lüliti on :
ErGONOOmia ja muGaVus
4
tuulutus

68
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

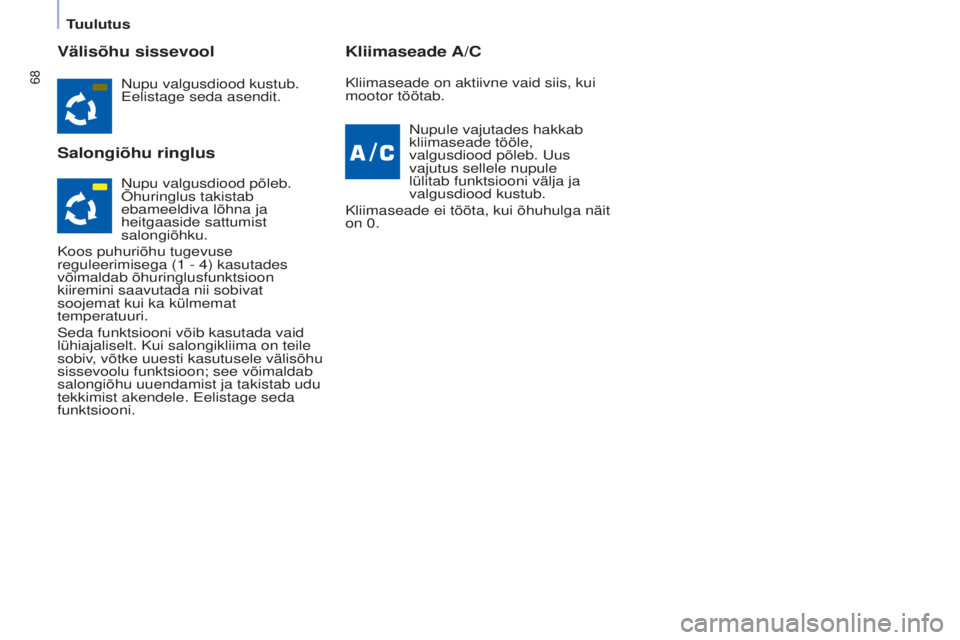

Välisõhu sissevool
Salongiõhu ringlusKliimaseade A/C
Nupu valgusdiood kustub.
Eelistage seda asendit.
Nupule vajutades hakkab
kliimaseade tööle,
valgusdiood põleb.
u us
vajutus sellele nupule
lülitab funktsiooni välja ja
valgusdiood kustub.
Kliimaseade ei tööta, kui õhuhulga näit
on 0. Kliimaseade on aktiivne vaid siis, kui
mootor töötab.
Nupu valgusdiood põleb.
Õhuringlus takistab
ebameeldiva lõhna ja
heitgaaside sattumist
salongiõhku.
Koos puhuriõhu tugevuse
reguleerimisega (1
- 4) kasutades
võimaldab õhuringlusfunktsioon
kiiremini saavutada nii sobivat
soojemat kui ka külmemat
temperatuuri.
s

eda funktsiooni võib kasutada vaid
lühiajaliselt. Kui salongikliima on teile
sobiv, võtke uuesti kasutusele välisõhu
sissevoolu funktsioon; see võimaldab
salongiõhu uuendamist ja takistab udu
tekkimist akendele. Eelistage seda
funktsiooni.
tuulutus
