CITROEN BERLINGO ELECTRIC 2017 Upute Za Rukovanje (in Croatian)

159
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
Bez podizanja (sva četiri kotača
na tlu)
Uvijek treba koristiti vučnu motku.

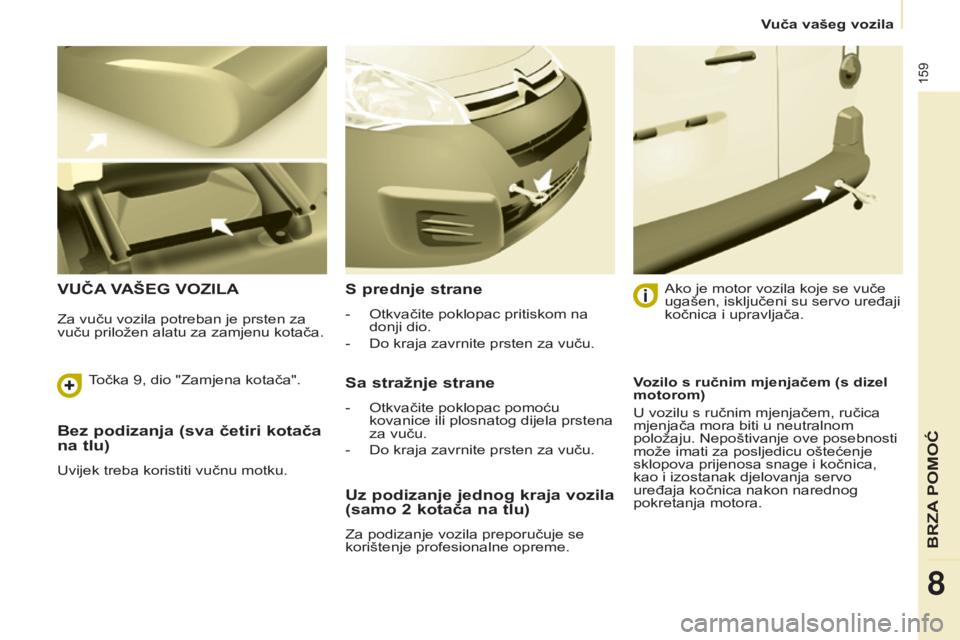

VUČA VA š EG VOZILAS prednje strane
- otkvačite poklopac pritiskom na
donji dio.
-
d o kraja zavrnite prsten za vuču.
Sa stražnje strane
- otkvačite poklopac pomoću
kovanice ili plosnatog dijela prstena
za vuču.
-
d o kraja zavrnite prsten za vuču.
a
ko je motor vozila koje se vuče
ugašen, isključeni su servo uređaji
kočnica i upravljača.
Uz podizanje jednog kraja vozila
(samo 2 kotača na tlu)
za podizanje vozila preporučuje se
korištenje profesionalne opreme.
z

a vuču vozila potreban je prsten za
vuču priložen alatu za zamjenu kotača.
Vozilo s ručnim mjenjačem (s dizel
motorom)
U vozilu s ručnim mjenjačem, ručica
mjenjača mora biti u neutralnom
položaju. n epoštivanje ove posebnosti
može imati za posljedicu oštećenje
sklopova prijenosa snage i kočnica,
kao i izostanak djelovanja servo
uređaja kočnica nakon narednog
pokretanja motora.
Točka 9, dio "
z
amjena kotača".
Brza PoMo

160
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015

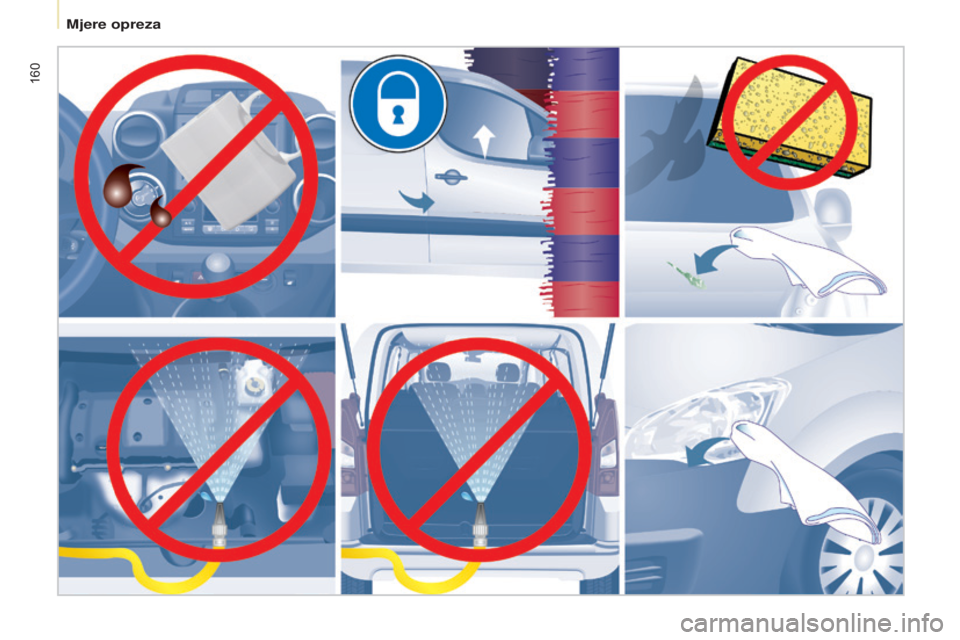

Mjere opreza

161
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
Brza PoMo

162
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015

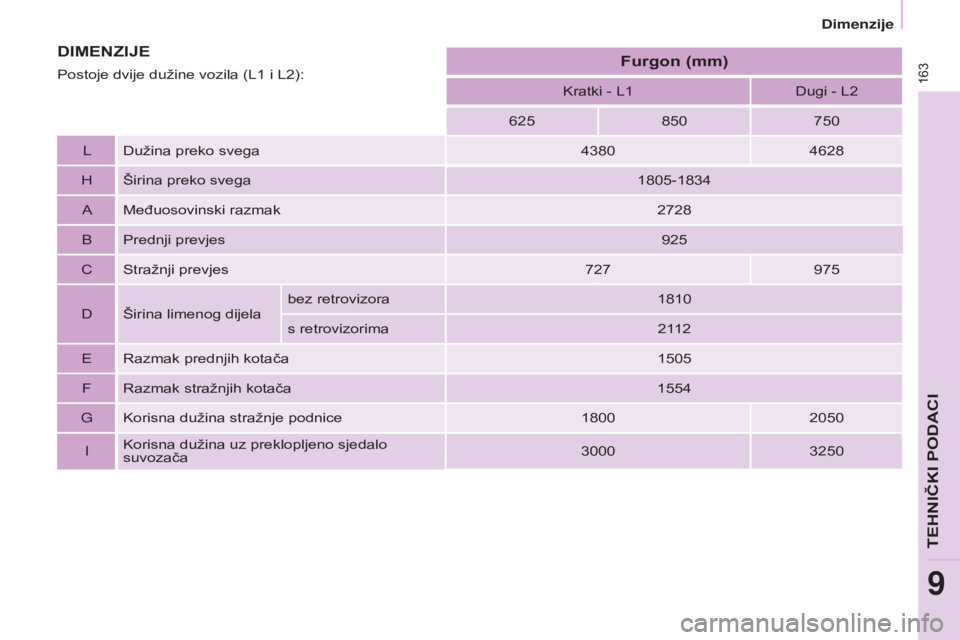

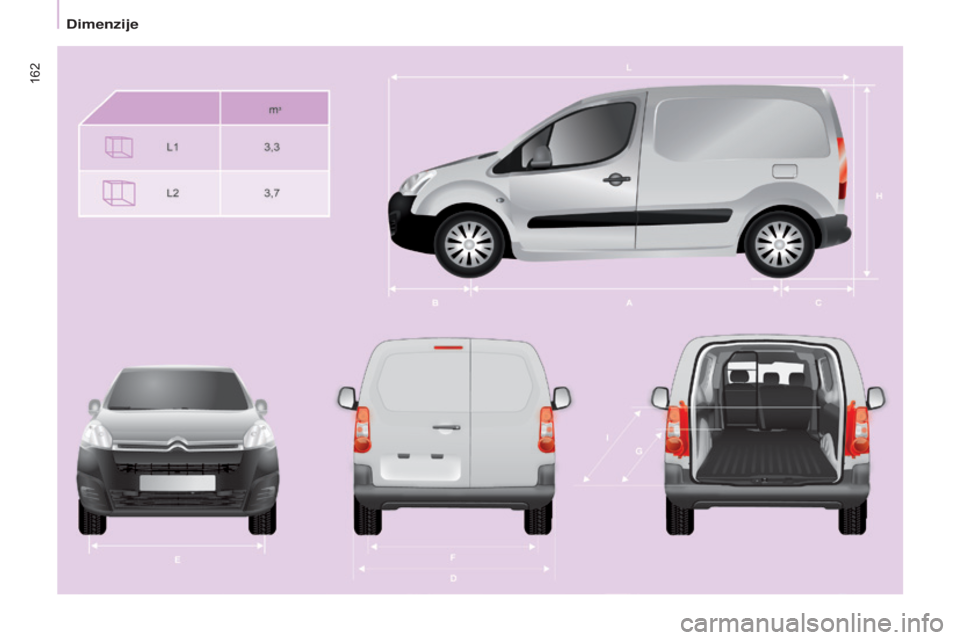

Dimenzije

163
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015
kratki - L1dugi - L2
625 850750
L
d

užina preko svega 43804628
H Širina preko svega 1805-1834
aMeđuosovinski razmak2728
B Prednji prevjes 925
C
s

tražnji prevjes 727975
D Širina limenog dijela bez retrovizora
1810
s retrovizorima 2112
er

azmak prednjih kotača 1505
F
r

azmak stražnjih kotača 1554
G
k

orisna dužina stražnje podnice 18002050
I
k

orisna dužina uz preklopljeno sjedalo
suvozača 3000
3250
DIMENZIJEFurgon
(mm)
Postoje dvije dužine vozila (L1 i L2):
Dimenzije
TeHnički PodaCi
9

164
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015

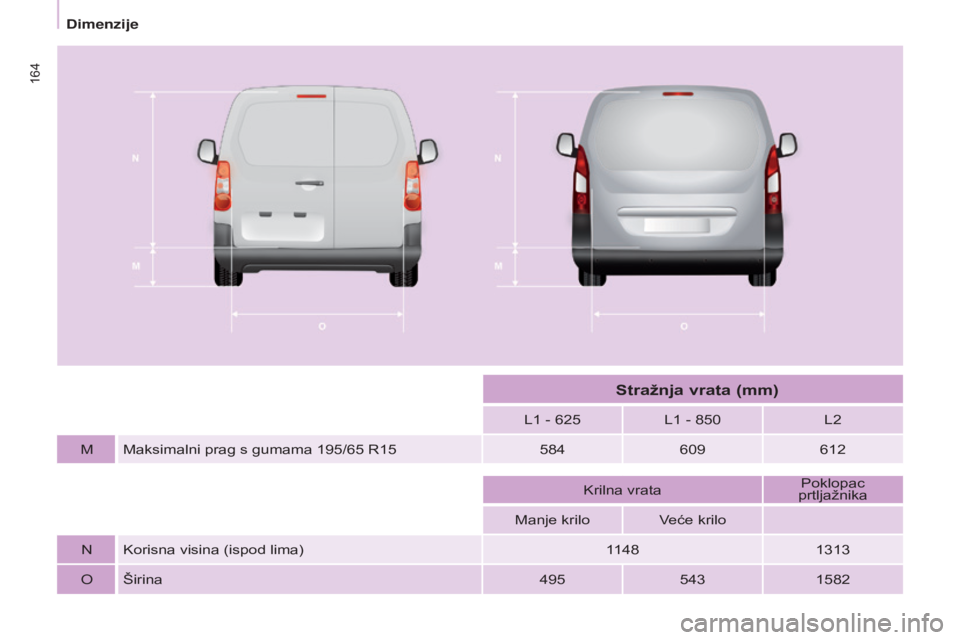

L1 - 625L1 - 850L2
M Maksimalni prag s gumama 195/65
r
15 584609612
k

rilna vrata Poklopac
prtljažnika
Manje krilo Veće krilo
n k

orisna visina (ispod lima) 11481313
O Širina 4955431582
Stražnja vrata (mm)
Dimenzije

165
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015

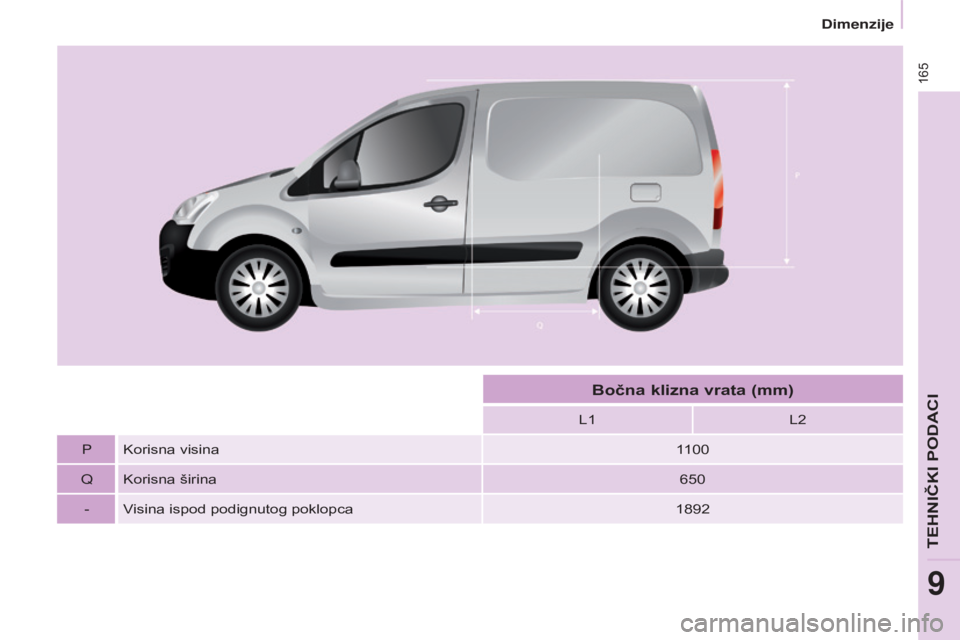

L1L2
P
k

orisna visina 1100
Q
k

orisna širina 650
- Visina ispod podignutog poklopca 1892
Bočna klizna vrata (mm)
Dimenzije
TeHnički PodaCi
9

166
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015

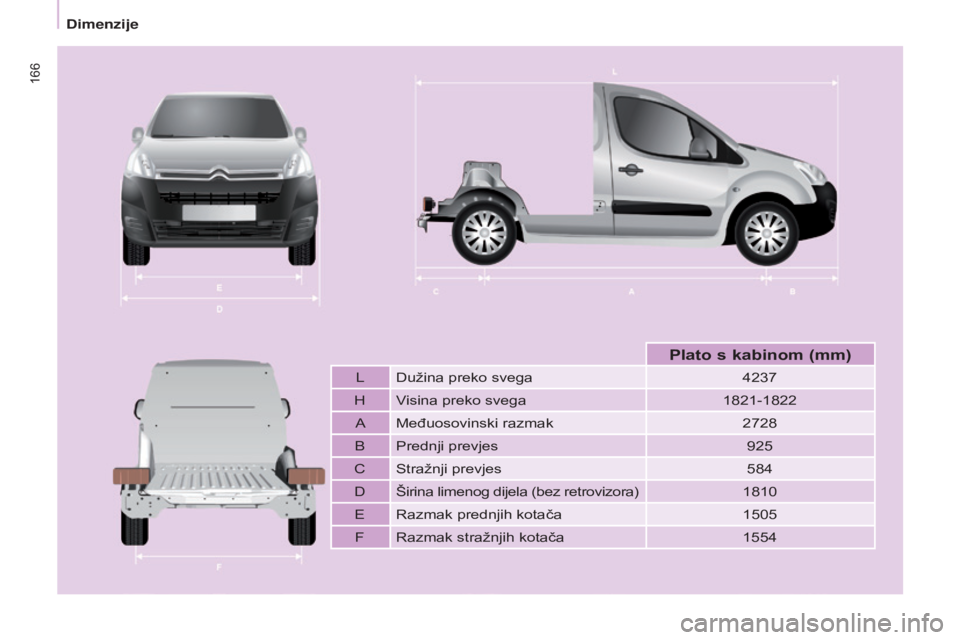

Ldužina preko svega 4237
H Visina preko svega 1821-1822
aMeđuosovinski razmak2728
B Prednji prevjes 925
C
s

tražnji prevjes 584
D Širina limenog dijela (bez retrovizora) 1810
er

azmak prednjih kotača 1505
F
r

azmak stražnjih kotača 1554
Plato s kabinom (mm)
Dimenzije

167
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015
MASE I VUČNA OPTEREĆENJA
ove vrijednosti izražene u kg
navedene su na pločici ili naljepnici
proizvođača.
V
učna opterećenja za vaše vozilo
navedena su u prometnoj dozvoli. Preporučeno opterećenje na kuki je
težina kojom se može opteretiti kuka
za vuču (neovisno o tome skida li se
alatom ili bez alata).
U svakoj zemlji obavezno treba
poštivati lokalne propise o dopuštenim
vučnim opterećenjima. Podatke o
vučnim mogućnostima vašega vozila
i o ukupnoj dopuštenoj masi vozila
s prikolicom možete dobiti u mreži
C
i T ro Ë n .
Masa vozila spremnog za vožnju je
masa praznog vozila + vozač (75
kg) +
spremnik goriva napunjen do 90%.
n

avedene vrijednosti MT ra
i vučnih
opterećenja vrijede do nadmorske
visine od najviše 1000

metara. Vučno
opterećenje mora se smanjiti za 10%
na svakih narednih 1000
metara
nadmorske visine.
Masa prikolice s kočnicom može se
povećati, pod uvjetom da se za toliko
smanji masa vozila, kako se ne bi
prekoračila ukupna dopuštena masa
vozila s prikolicom (MT
ra ).Pri visokim vanjskim
temperaturama performanse
vozila se smanjuju radi zaštite
motora.
k ad je vanjska temperatura
viša od 37°C, smanjite masu prikolice.
s

mještaj pločice proizvođača
naveden je u točki 9, u dijelu
"
e lementi identifikacije".
KARAKTERISTIKE MOTORA
karakteristike motora (obujam, najveća
snaga, najveći broj okretaja, energija,
emisije C
o
2...) vašeg vozila navedene
su u prometnoj dozvoli.
Te karakteristike odgovaraju
homologiranim vrijednostima na ispitnom
stolu, u skladu s uvjetima iz europskih
propisa (smjernica 1999/99/C
e ).
Više podataka možete naći na
internetskim stranicama marke i u
komercijalnoj dokumentaciji vozila.
o

bratite se mreži C i T ro Ë n ili nekoj
stručnoj radionici. MTAC: najveća tehnički dopuštena
masa opterećenog vozila.
MTRA: ukupna dopuštena masa vozila
s prikolicom.
Malo opterećenje vučnog vozila
može loše utjecati na njegovo
držanje ceste.
a

ko vozilo vuče prikolicu povećava se
zaustavni put.
a

ko vozilo vuče prikolicu, najveća
dopuštena brzina je smanjena (morate
poštivati propise u zemlji).
TeHnički PodaCi
9
Mase

168
Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015Berlingo-2-VU_hr_Chap09_Caract_technique_ed01-2015

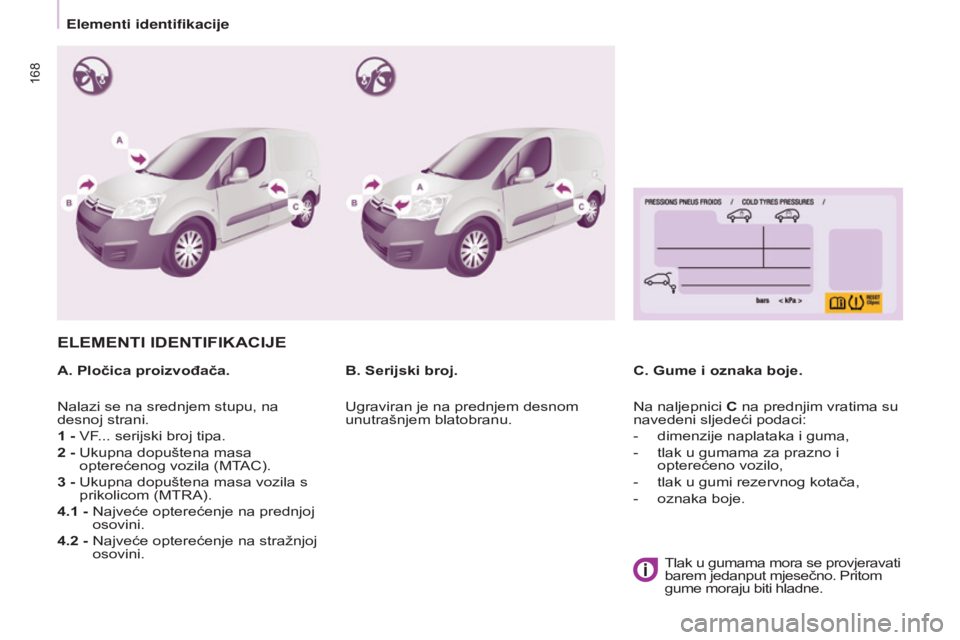

ELEMENTI IDENTIFIKACIJE
A. Pločica proizvođača.C. Gume i oznaka boje.
B. Serijski broj.
n

alazi se na srednjem stupu, na
desnoj strani.
1
- VF... serijski broj tipa.
2
-
Ukupna dopuštena masa
opterećenog vozila (MTa

C).
3
-
Ukupna dopuštena masa vozila s
prikolicom (MT

ra ).
4.1
- n ajveće opterećenje na prednjoj
osovini.
4.2
- n ajveće opterećenje na stražnjoj
osovini. Ugraviran je na prednjem desnom
unutrašnjem blatobranu.
n

a naljepnici C na prednjim vratima su
navedeni sljedeći podaci:
-

dimenzije naplataka i guma,
-


tlak u gumama za prazno i
opterećeno vozilo,
-


tlak u gumi rezervnog kotača,
-


oznaka boje.Tlak u gumama mora se provjeravati


barem jedanput mjesečno. Pritom
gume moraju biti hladne.
Elementi identifikacije
