CITROEN BERLINGO ELECTRIC 2017 Upute Za Rukovanje (in Croatian)

139
Berlingo-2-VU_hr_Chap07_Verification_ed01-2015Berlingo-2-VU_hr_Chap07_Verification_ed01-2015
čuvajte adBlue® izvan dosega
djece, u originalnom pakiranju.
n

ikada nemojte prelijevati
a
dBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće.
a

ditiv se nikada ne smije razrjeđivati
vodom.
n

ikada ne ulijevajte aditiv u spremnik
dizel goriva.
Preporuke za skladištenje
ne čuvajte kanistere / boce aditiva a dBlue® u vozilu.
Smrzavanje aditiva AdBlue
®
adBlue® se smrzava ispod oko -11°C
(12,2°F), a razlaže se iznad 25°C
(77°F).
Preporučuje se da se kanisteri / boce
čuvaju na svježem mjestu, zaštićeni od
izravnog sunčevog zračenja.
Pod takvim uvjetima, aditiv se može
čuvati najmanje jednu godinu.
a

ko je aditiv smrznut, može se koristiti
nakon odmrzavanja na okolnom zraku.
s
ustav s C r sadrži grijač
spremnika aditiva
a
dBlue
® koji
osigurava rad vozila u normalnim
uvjetima.
U iznimnim uvjetima, ako je vozilo
u dugom razdoblju izloženo
temperaturama koje su uvijek manje
od -15°C (5°F), upozorenje na grešku
pročišćavanja može biti vezano uz
smrzavanje aditiva '
a
dBlue
®.
Parkirajte vozilo u prostoriji na
umjerenijoj temperaturi nekoliko sati
dok se aditiv ne vrati u tekuće stanje.
Upozorenje na grešku pročišćavanja
ne prekida se odmah, nego nakon više
kilometara vožnje.
PROVJERE
7
Aditiv AdBlue®

140
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
AKUMULATOR
Prije odspajanja akumulatora,
pričekajte 2 minute nakon prekida
kontakta.
n

e odspajajte stezaljke kad motor radi.
n

e punite akumulator bez odspajanja
stezaljki.
n

akon svakog ponovog spajanja
akumulatora, uključite kontakt i
pričekajte jednu minutu prije pokretanja
motora, što je potrebno za inicijalizaciju
elektroničkih sustava.
a

ko i nakon toga
utvrdite neke manje smetnje, obratite
se mreži C
i T ro Ë n ili nekoj stručnoj
radionici.
n

akon zamjene žarulja, pričekajte oko
tri minute prije spajanja akumulatora.
a

ko vozilo ne koristite duže od
mjesec dana, preporučuje se
odspajanje akumulatora.
Punjenje akumulatora punjačem
- odspojite akumulator.
-
Pridržavajte se uputa proizvođača
punjača.
-


Pri ponovnom spajanju
akumulatora, počnite s izvodom (-).
-


Provjerite čistoću izvoda i stezaljki. a

ko su prekriveni sulfatom
(bjelkaste ili zelenkaste naslage),
skinite ih i očistite.
Pokretanje pomoću drugog
akumulatora
- Crveni kabel spojite na izvode (+)
oba akumulatora.
-

Jedan kraj zelenog ili crnog kabela
spojite na izvod (-) pomoćnog
akumulatora.
-

d rugi kraj zelenog ili crnog kabela
spojite na točku mase vozila u
kvaru, što je moguće dalje od
akumulatora.
-

Pokrenite motor elektropokretačem
i pustite ga da radi.
-


Pričekajte povratak u prazni hod i
odspojite kabele.
o

va naljepnica pokazuje da je
riječ o olovnom akumulatoru
12

V posebne tehnologije
i karakteristika.
z
a zamjenu ili
odspajanje takvog akumulatora
potreban je zahvat u mreži C
i
T
ro
Ë
n

ili u nekoj stručnoj radionici.
U slučaju nepoštivanja tog pravila
moglo bi doći do prijevremenog
trošenja akumulatora.n
akon ponovne ugradnje akumulatora,
sustav
s
top &
s
tart postat će aktivan
tek nakon nekoliko sati, ovisno o
vremenskim uvjetima i o napunjenosti
akumulatora (do oko 8

sati).
Uz sustav
s
top &
s
tart akumulator se
može puniti bez odspajanja.
Akumulator

141
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
šTEDLJIV NAČIN RADA
nakon gašenja motora, ako je ključ
u položaju kontakta, neke funkcije
(brisači, podizači prozora, stropna
svjetla, autoradio, itd...) mogu se
još koristiti u ukupnom vremenu od
30
minuta, kako se akumulator ne bi
ispraznio.
n

akon isteka tih 30 minuta, uključene
funkcije se isključuju, a žaruljica
akumulatora bljeska uz poruku na
ekranu.
a

ko želite odmah koristiti neku od tih
funkcija, pokrenite motor i pustite ga da
radi neko vrijeme.
Funkcije se tada mogu koristiti
u dvostruko dužem razdoblju od
vremena rada motora. Međutim, to
vrijeme je uvijek između pet i trideset
minuta.
a

ko je akumulator ispražnjen,
motor se ne može pokrenuti.
Akumulator
Brza PoMo

142
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015

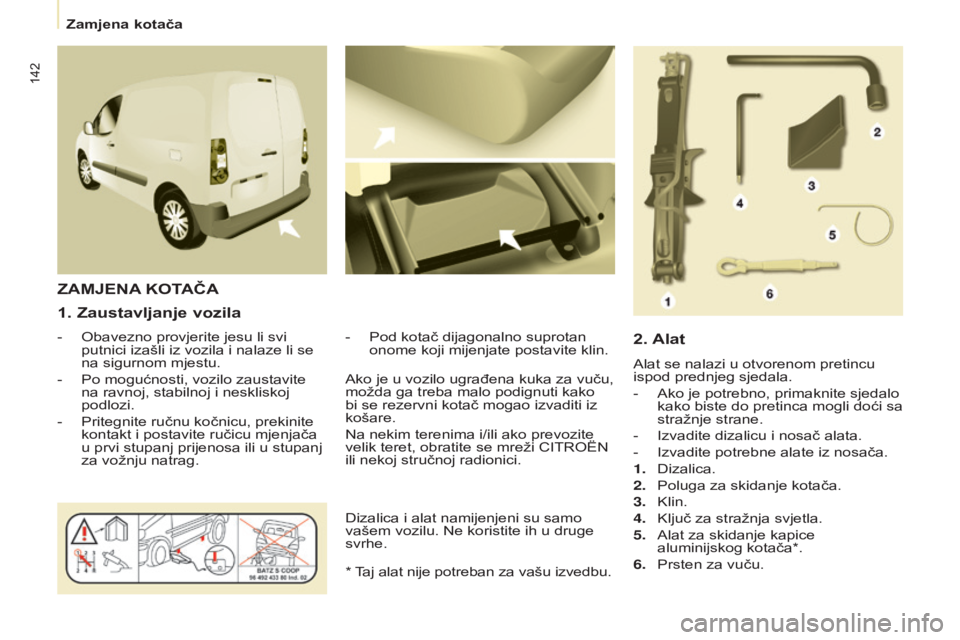

1. Zaustavljanje vozila
- obavezno provjerite jesu li svi
putnici izašli iz vozila i nalaze li se
na sigurnom mjestu.
-

Po mogućnosti, vozilo zaustavite
na ravnoj, stabilnoj i neskliskoj
podlozi.
-


Pritegnite ručnu kočnicu, prekinite
kontakt i postavite ručicu mjenjača
u prvi stupanj prijenosa ili u stupanj
za vožnju natrag. -

Pod kotač dijagonalno suprotan
onome koji mijenjate postavite klin.
ZAMJENA
KOTAČA
2.

Alat
alat se nalazi u otvorenom pretincu
ispod prednjeg sjedala.
-
a ko je potrebno, primaknite sjedalo
kako biste do pretinca mogli doći sa
stražnje strane.
-
i zvadite dizalicu i nosač alata.
-
i zvadite potrebne alate iz nosača.
1.
d izalica.
2.

Poluga za skidanje kotača.
3.

k lin.
4.
k ljuč za stražnja svjetla.
5.
a lat za skidanje kapice
aluminijskog kotača*.
6.

Prsten za vuču.
a
ko je u vozilo ugrađena kuka za vuču,
možda ga treba malo podignuti kako
bi se rezervni kotač mogao izvaditi iz
košare.
n

a nekim terenima i/ili ako prevozite
velik teret, obratite se mreži C
i
T
ro
Ë
n

ili nekoj stručnoj radionici.
* Taj alat nije potreban za vašu izvedbu.
d

izalica i alat namijenjeni su samo
vašem vozilu.
n
e koristite ih u druge
svrhe.
zamjena kotača

143
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
3. Rezervni kotač
- košaru oslobodite s kuke, izvadite
rezervni kotač i stavite ga blizu
kotača koji mijenjate.
-
o
tpuštajte vijak polugom za
skidanje kotača dok se košara ne
spusti do kraja.
-
z
a pristup rezervnom kotaču,
otvorite stražnja vrata.
Brza PoMo

144
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015

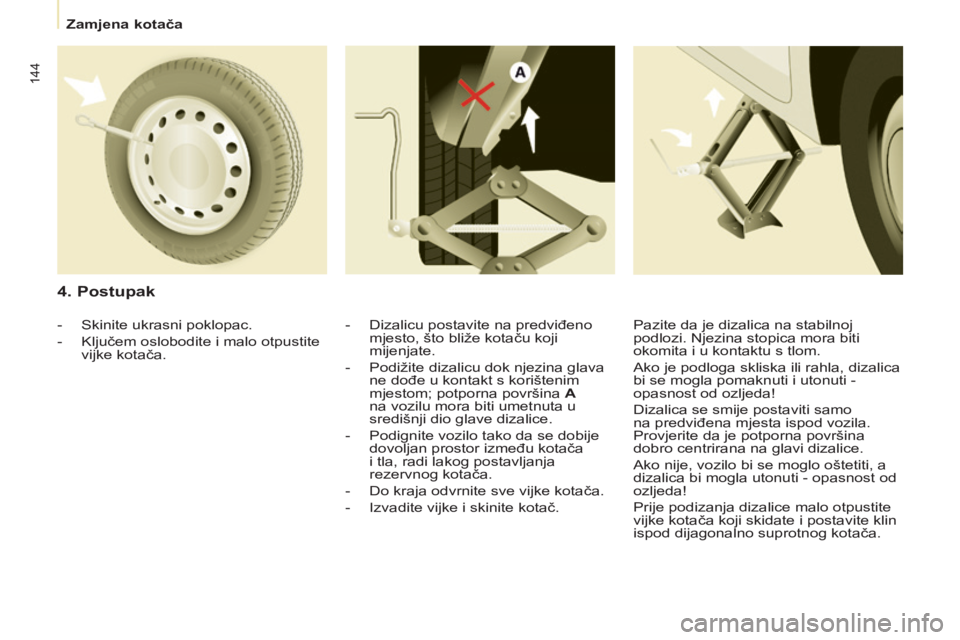

4. Postupak
- dizalicu postavite na predviđeno
mjesto, što bliže kotaču koji
mijenjate.
-

Podižite dizalicu dok njezina glava
ne dođe u kontakt s korištenim
mjestom; potporna površina

A
na vozilu mora biti umetnuta u
središnji dio glave dizalice.
-

Podignite vozilo tako da se dobije
dovoljan prostor između kotača
i tla, radi lakog postavljanja
rezervnog kotača.
-

d o kraja odvrnite sve vijke kotača.
-
i zvadite vijke i skinite kotač.
-
s
kinite ukrasni poklopac.
-
k
ljučem oslobodite i malo otpustite
vijke kotača. Pazite da je dizalica na stabilnoj
podlozi.
n jezina stopica mora biti
okomita i u kontaktu s tlom.
a

ko je podloga skliska ili rahla, dizalica
bi se mogla pomaknuti i utonuti -
opasnost od ozljeda!
d

izalica se smije postaviti samo
na predviđena mjesta ispod vozila.
Provjerite da je potporna površina
dobro centrirana na glavi dizalice.
a

ko nije, vozilo bi se moglo oštetiti, a
dizalica bi mogla utonuti - opasnost od
ozljeda!
Prije podizanja dizalice malo otpustite
vijke kotača koji skidate i postavite klin
ispod dijagonalno suprotnog kotača.
zamjena kotača

145
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
5. Postavljanje rezervnog
kotača
- dizalicu spuštajte do potpunog
spuštanja vozila na tlo i uklonite je.
-

V
ijke kotača do kraja zategnite
polugom, blokirajte ih, bez
naprezanja.
-
k otač s gumom koju treba popraviti
stavite u košaru. -
k ošaru zakvačite za kuku i
podignite je zavrtanjem vijka
polugom za skidanje kotača.
-

Pritegnite vijak do kraja i provjerite
da je kotač dobro horizontalno
prilju

bljen uz podnicu.
a
ko nije,
ponovite postupak.
a

ko nije, ponovite postupak.
-
k
otač postavite na glavčinu i rukom
zavrnite vijke.
-

V

ijke pritegnite polugom za
skidanje kotača.
n

ikada se ne zavlačite pod vozilo
dok je ono podignuto samo
dizalicom (upotrijebite potporanj).
n

ikada ne koristite električni odvijač
umjesto poluge za skidanje kotača.
Brza PoMo

146
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015

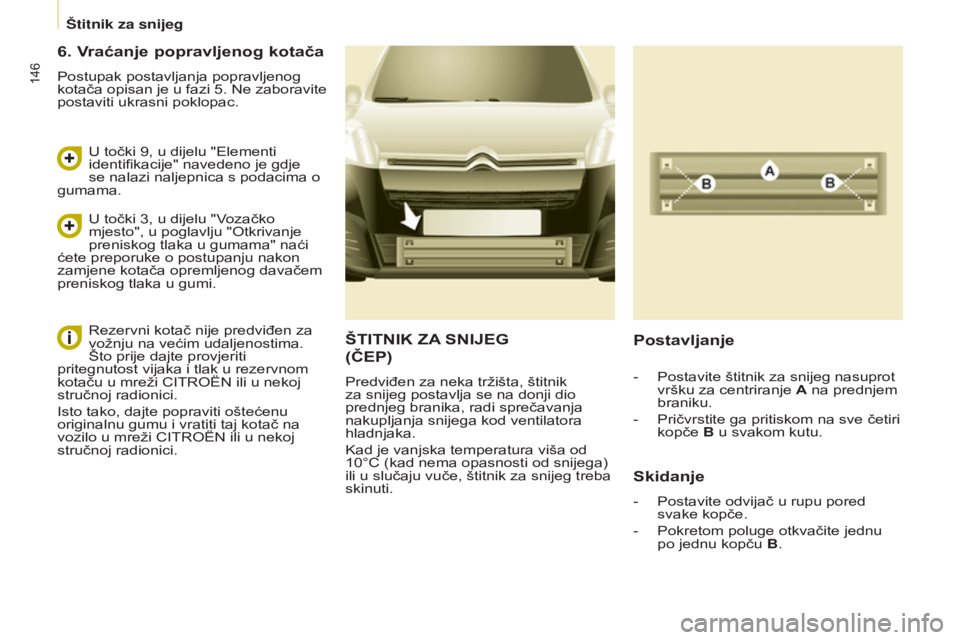

šTITNIK ZA SNIJEG
(

ČEP )
Predviđen za neka tržišta, štitnik
za snijeg postavlja se na donji dio
prednjeg branika, radi sprečavanja
nakupljanja snijega kod ventilatora
hladnjaka.
k

ad je vanjska temperatura viša od
10°C (kad nema opasnosti od snijega)
ili u slučaju vuče, štitnik za snijeg treba
skinuti.
Postavljanje
Skidanje
- Postavite odvijač u rupu pored
svake kopče.
-

Pokretom poluge otkvačite jednu
po jednu kopču

B.
-

Postavite štitnik za snijeg nasuprot
vršku za centriranje

A na prednjem
braniku.
-
Pričvrstite ga pritiskom na sve četiri
kopče

B u svakom kutu.
6. Vraćanje popravljenog kotača
Postupak postavljanja popravljenog
kotača opisan je u fazi 5. n
e zaboravite
postaviti ukrasni poklopac.
U točki 9, u dijelu "
e lementi
identifikacije" navedeno je gdje
se nalazi naljepnica s podacima o
gumama.
U točki 3, u dijelu "Vozačko
mjesto", u poglavlju "
o tkrivanje
preniskog tlaka u gumama" naći
ćete preporuke o postupanju nakon
zamjene kotača opremljenog davačem
preniskog tlaka u gumi.
r

ezervni kotač nije predviđen za
vožnju na većim udaljenostima.
Što prije dajte provjeriti
pritegnutost vijaka i tlak u rezervnom
kotaču u mreži C
i T ro Ë n ili u nekoj
stručnoj radionici.
i

sto tako, dajte popraviti oštećenu
originalnu gumu i vratiti taj kotač na
vozilo u mreži C
i T ro Ë n ili u nekoj
stručnoj radionici.

147
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
LANCI ZA SNIJEG
U zimskim uvjetima, lanci za snijeg
poboljšavaju pogon kao i ponašanje
vozila prilikom kočenja.
Lanci za snijeg moraju se postaviti
na pogonske kotače.
o ni se ne
smiju postavljati na tanke rezervne
kotače. Vodite računa o posebnim
propisima u svakoj zemlji o
korištenju lanaca za snijeg i o
najvećoj dopuštenoj brzini. Savjeti za postavljanje
F
a ko morate postaviti lance za
vrijeme puta, zaustavite vozilo na
ravnoj površini pored ceste.
F

Pritegnite
ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako
bi se spriječilo klizanje vozila.
F

Postavite lance prema uputama
proizvođača.
F

s poro krenite i vozite nekoliko
trenutaka, ne brže od 50
km/h.
F
z austavite vozilo i provjerite jesu li
lanci ispravno napeti.
s

vakako se preporučuje da
uvježbate postavljanje lanaca
prije polaska na put, na ravnoj
i suhoj podlozi.k oristite isključivo lance projektirane za
kotače vašeg vozila:
z

a više podataka o lancima za snijeg
obratite se mreži C
i T ro Ë n ili nekoj
stručnoj radionici.
d

imenzije
originalnih guma
n

ajveća veličina karika
195/65
r 159
mm
195/70
r 15
205/65
r 15
215/55
r 16
215/50
r 17
i

zbjegavajte vožnju s lancima na
cesti bez snijega, kako se ne bi
oštetile gume i kolnik.
a

ko vaše
vozilo ima aluminijske naplatke, pazite
da nijedan dio lanca ili pričvršćenja ne
dođe u kontakt s naplatkom.
Brza PoMo

148
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015

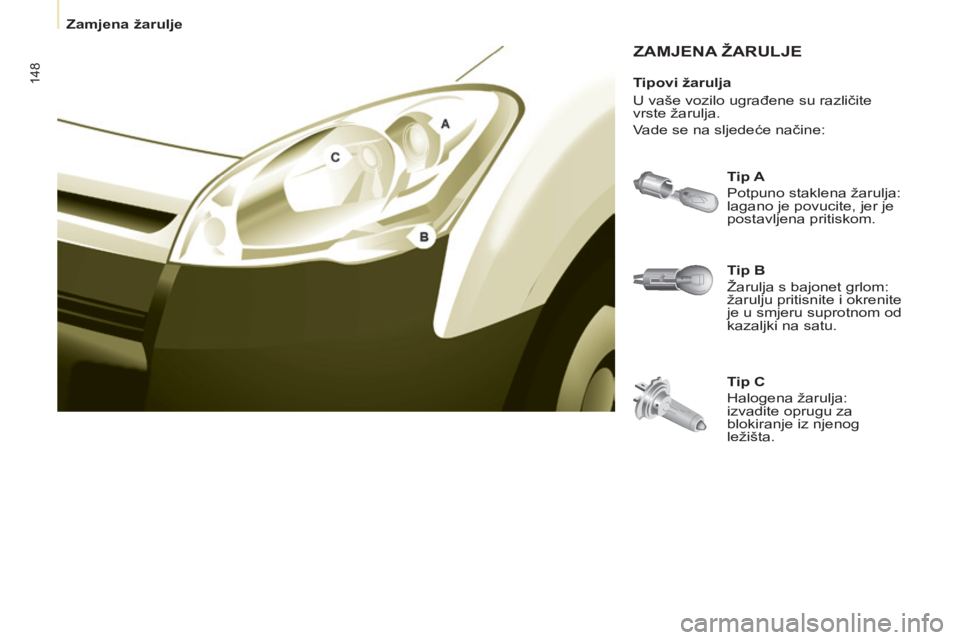

ZAMJENA žARULJE
Tip B
Žarulja s bajonet grlom:
žarulju pritisnite i okrenite
je u smjeru suprotnom od
kazaljki na satu. Tip A
Potpuno staklena žarulja:
lagano je povucite, jer je
postavljena pritiskom.
Tip C
Halogena žarulja:
izvadite oprugu za
blokiranje iz njenog
ležišta.
Tipovi žarulja
U vaše vozilo ugrađene su različite
vrste žarulja.
Vade se na sljedeće načine:
zamjena žarulje
