CITROEN BERLINGO ELECTRIC 2017 Upute Za Rukovanje (in Croatian)

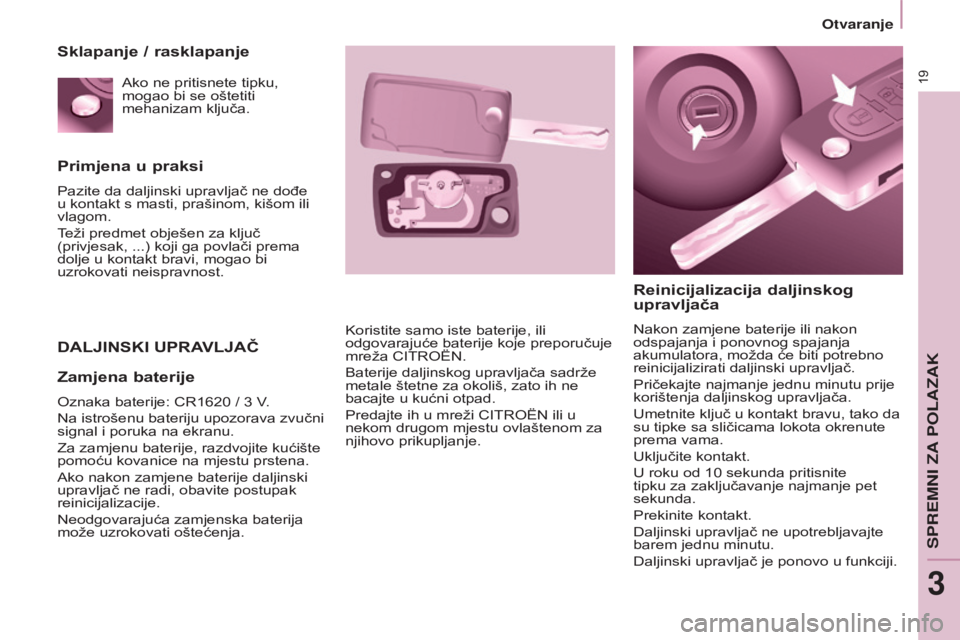

19
BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015
Primjena u praksi
Pazite da daljinski upravljač ne dođe
u kontakt s masti, prašinom, kišom ili
vlagom.
Teži predmet obješen za ključ
(privjesak, ...) koji ga povlači prema
dolje u kontakt bravi, mogao bi
uzrokovati neispravnost.
DALJINSKI UPRAVLJAČ
Reinicijalizacija
daljinskog
upravljača
nakon zamjene baterije ili nakon
odspajanja i ponovnog spajanja
akumulatora, možda će biti potrebno
reinicijalizirati daljin
ski upravljač.
Pričekajte najmanje jednu minutu prije
korištenja daljinskog upravljača.
Umetnite ključ u kontakt bravu, tako da
su tipke sa sličicama lokota okrenute
prema vama.
Uključite kontakt.
U roku od 10
sekunda pritisnite
tipku za zaključavanje najmanje pet
sekunda.
Prekinite kontakt.
d

aljinski upravljač ne upotrebljavajte
barem jednu minutu.
d

aljinski upravljač je ponovo u funkciji.k
oristite samo iste baterije, ili
odgovarajuće baterije koje preporučuje
mreža C
i
T
ro
Ë
n
.
Baterije daljinskog upravljača sadrže
metale štetne za okoliš, zato ih ne
bacajte u kućni otpad.
Predajte ih u mreži C
i
T
ro
Ë
n
ili u
nekom drugom mjestu ovlaštenom za
njihovo prikupljanje.
Sklapanje / rasklapanje
Zamjena baterije
oznaka baterije: Cr1620 / 3 V.
n

a istrošenu bateriju upozorava zvučni
signal i poruka na ekranu.
z

a zamjenu baterije, razdvojite kućište
pomoću kovanice na mjestu prstena.
a

ko nakon zamjene baterije daljinski
upravljač ne radi, obavite postupak
reinicijalizacije.
n

eodgovarajuća zamjenska baterija
može uzrokovati oštećenja.
a
ko ne pritisnete tipku,
mogao bi se oštetiti
mehanizam ključa.
Otvaranje
SPREMNI ZA
3

20

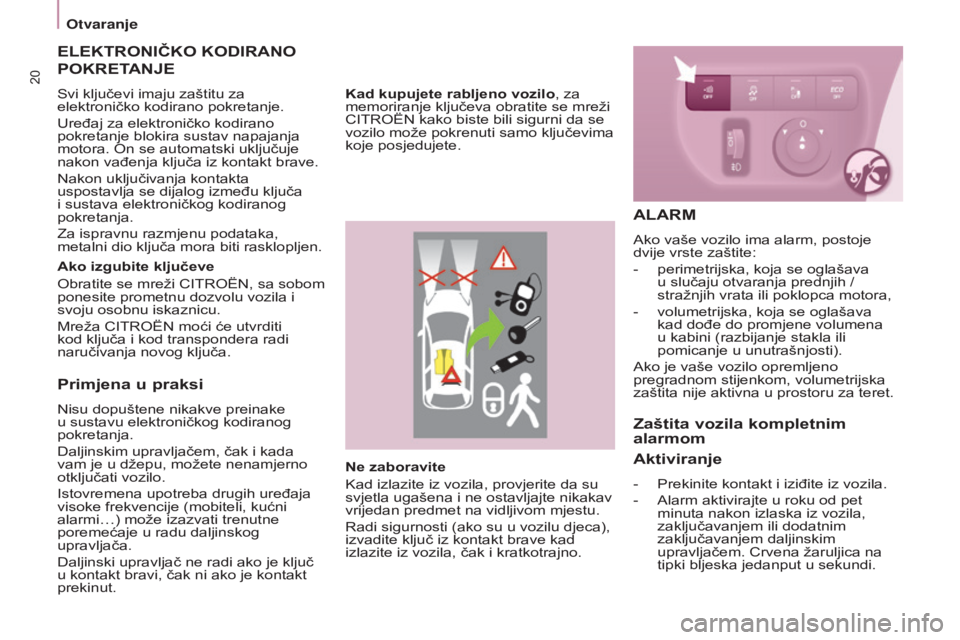

BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015
Primjena u praksi
nisu dopuštene nikakve preinake
u sustavu elektroničkog kodiranog
pokretanja.
d

aljinskim upravljačem, čak i kada
vam je u džepu, možete nenamjerno
otključati vozilo.
i

stovremena upotreba drugih uređaja
visoke frekvencije (mobiteli, kućni
alarmi…) može izazvati trenutne
poremećaje u radu daljinskog
upravljača.
d

aljinski upravljač ne radi ako je ključ
u kontakt bravi, čak ni ako je kontakt
prekinut.
ELEKTRONIČKO KODIRANO
POKRET

ANJE
svi ključevi imaju zaštitu za
elektroničko kodirano pokretanje.
Uređaj za elektroničko kodirano
pokretanje blokira sustav napajanja
motora.
o n se automatski uključuje
nakon vađenja ključa iz kontakt brave.
n

akon uključivanja kontakta
uspostavlja se dijalog između ključa
i sustava elektroničkog kodiranog
pokretanja.
z

a ispravnu razmjenu podataka,
metalni dio ključa mora biti rasklopljen.
Ako izgubite ključeve
o

bratite se mreži C i T ro Ë n , sa sobom
ponesite prometnu dozvolu vozila i
svoju osobnu iskaznicu.
Mreža C
i T ro Ë n moći će utvrditi
kod ključa i kod transpondera radi
naručivanja novog ključa.
Ne zaboravite
k

ad izlazite iz vozila, provjerite da su
svjetla ugašena i ne ostavljajte nikakav
vrijedan predmet na vidljivom mjestu.
r

adi sigurnosti (ako su u vozilu djeca),
izvadite ključ iz kontakt brave kad
izlazite iz vozila, čak i kratkotrajno.
Kad kupujete rabljeno vozilo, za
memoriranje ključeva obratite se mreži
C
i T ro Ë n kako biste bili sigurni da se
vozilo može pokrenuti samo ključevima
koje posjedujete.
ALARM
ako vaše vozilo ima alarm, postoje
dvije vrste zaštite:
-

perimetrijska, koja se oglašava
u slučaju otvaranja prednjih /
stražnjih vrata ili poklopca motora,
-


volumetrijska, koja se oglašava
kad dođe do promjene volumena
u kabini (razbijanje stakla ili
pomicanje u unutrašnjosti).
a

ko je vaše vozilo opremljeno
pregradnom stijenkom, volumetrijska
zaštita nije aktivna u prostoru za teret.
Zaštita vozila kompletnim
alarmom
Aktiviranje
- Prekinite kontakt i iziđite iz vozila.
- a larm aktivirajte u roku od pet
minuta nakon izlaska iz vozila,
zaključavanjem ili dodatnim
zaključavanjem daljinskim
upravljačem. Crvena žaruljica na
tipki bljeska jedanput u sekundi.
Otvaranje

21

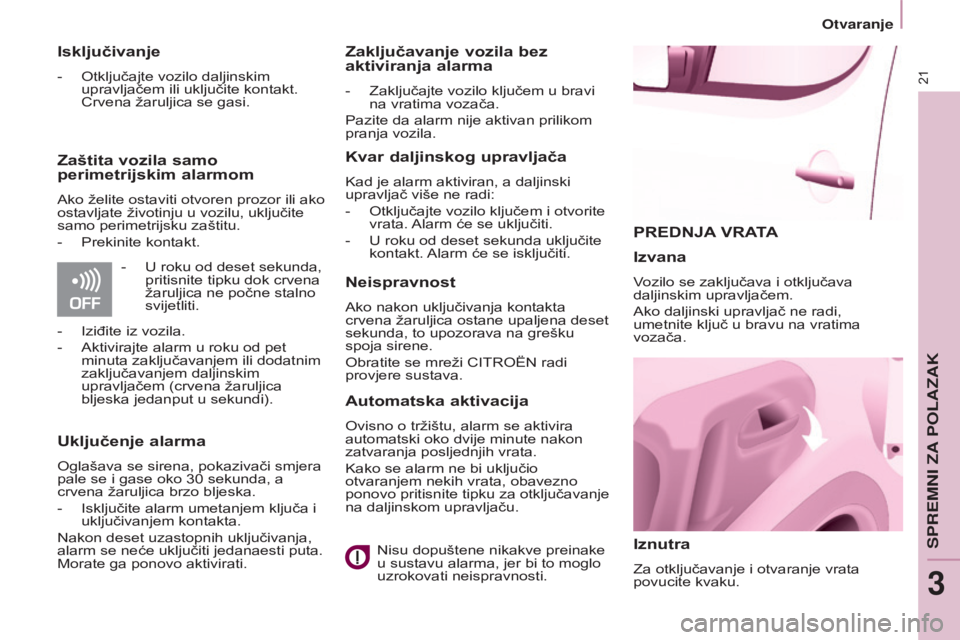

BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015
PREDNJA VRATA
Iznutra
za otključavanje i otvaranje vrata
povucite kvaku.
Izvana
Vozilo se zaključava i otključava
daljinskim upravljačem.
a

ko daljinski upravljač ne radi,
umetnite ključ u bravu na vratima
vozača.
Isključivanje
- otključajte vozilo daljinskim
upravljačem ili uključite kontakt.
Crvena žaruljica se gasi.
Zaštita vozila samo
perimetrijskim alarmom
ako želite ostaviti otvoren prozor ili ako
ostavljate životinju u vozilu, uključite
samo perimetrijsku zaštitu.
-

Prekinite kontakt.
Uključenje alarma
oglašava se sirena, pokazivači smjera
pale se i gase oko 30 sekunda, a
crvena žaruljica brzo bljeska.
-
i sključite alarm umetanjem ključa i
uključivanjem kontakta.
n

akon deset uzastopnih uključivanja,
alarm se neće uključiti jedanaesti puta.
Morate ga ponovo aktivirati.
Zaključavanje vozila bez
aktiviranja alarma
- zaključajte vozilo ključem u bravi
na vratima vozača.
Pazite da alarm nije aktivan prilikom
pranja vozila.
Kvar daljinskog upravljača
kad je alarm aktiviran, a daljinski
upravljač više ne radi:
-
o tključajte vozilo ključem i otvorite
vrata.
a

larm će se uključiti.
-

U roku od deset sekunda uključite
kontakt. a

larm će se isključiti.
Neispravnost
ako nakon uključivanja kontakta
crvena žaruljica ostane upaljena deset
sekunda, to upozorava na grešku
spoja sirene.
o

bratite se mreži C i T ro Ë n radi
provjere sustava.
Automatska aktivacija
ovisno o tržištu, alarm se aktivira
automatski oko dvije minute nakon
zatvaranja posljednjih vrata.
k

ako se alarm ne bi uključio
otvaranjem nekih vrata, obavezno
ponovo pritisnite tipku za otključavanje
na daljinskom upravljaču.
-

U roku od deset sekunda,
pritisnite tipku dok crvena
žaruljica ne počne stalno
svijetliti.
-

i
ziđite iz vozila.
-
a
ktivirajte alarm u roku od pet
minuta zaključavanjem ili dodatnim
zaključavanjem daljinskim
upravljačem (crvena žaruljica
bljeska jedanput u sekundi).
n

isu dopuštene nikakve preinake
u sustavu alarma, jer bi to moglo
uzrokovati neispravnosti.
Otvaranje
SPREMNI ZA
3

22

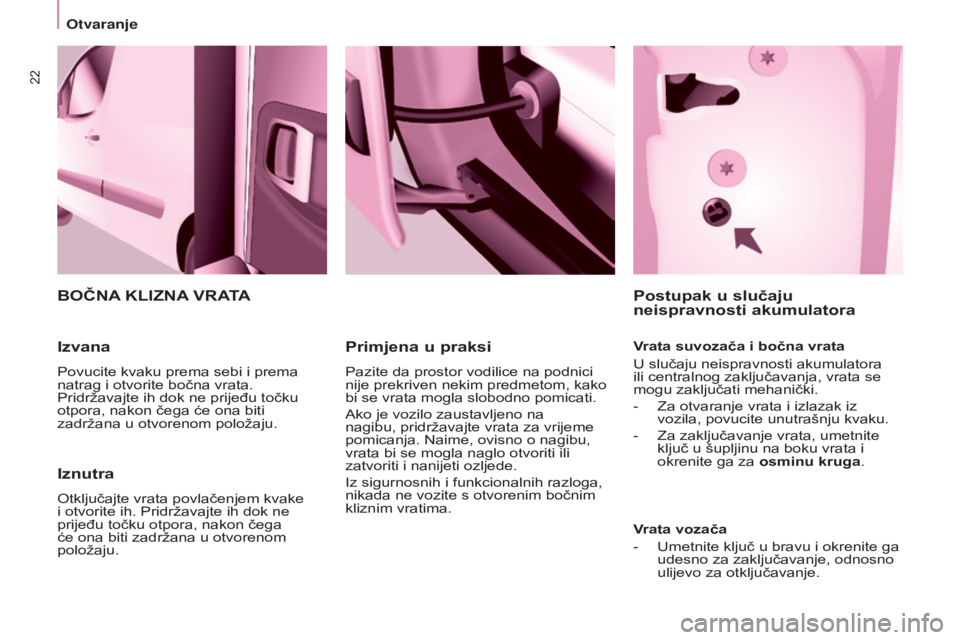

BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015
Iznutra
otključajte vrata povlačenjem kvake
i otvorite ih. Pridržavajte ih dok ne
prijeđu točku otpora, nakon čega
će ona biti zadržana u otvorenom
položaju.
Primjena u praksi
Pazite da prostor vodilice na podnici
nije prekriven nekim predmetom, kako
bi se vrata mogla slobodno pomicati.
a

ko je vozilo zaustavljeno na
nagibu, pridržavajte vrata za vrijeme
pomicanja.
n aime, ovisno o nagibu,
vrata bi se mogla naglo otvoriti ili
zatvoriti i nanijeti ozljede.
i

z sigurnosnih i funkcionalnih razloga,
nikada ne vozite s otvorenim bočnim
kliznim vratima.
BOČNA KLIZNA VRATA
Izvana
Povucite kvaku prema sebi i prema
natrag i otvorite bočna vrata.
Pridržavajte ih dok ne prijeđu točku
otpora, nakon čega će ona biti
zadržana u otvorenom položaju.
Postupak u slučaju
neispravnosti akumulatora
Vrata suvozača i bočna vrata
U slučaju neispravnosti akumulatora
ili centralnog zaključavanja, vrata se
mogu zaključati mehanički.
-
z a otvaranje vrata i izlazak iz
vozila, povucite unutrašnju kvaku.
-
z a zaključavanje vrata, umetnite
ključ u šupljinu na boku vrata i
okrenite ga za osminu kruga.
Vrata vozača
-

Umetnite ključ u bravu i okrenite ga
udesno za zaključavanje, odnosno
ulije

vo za otključavanje.
Otvaranje

23

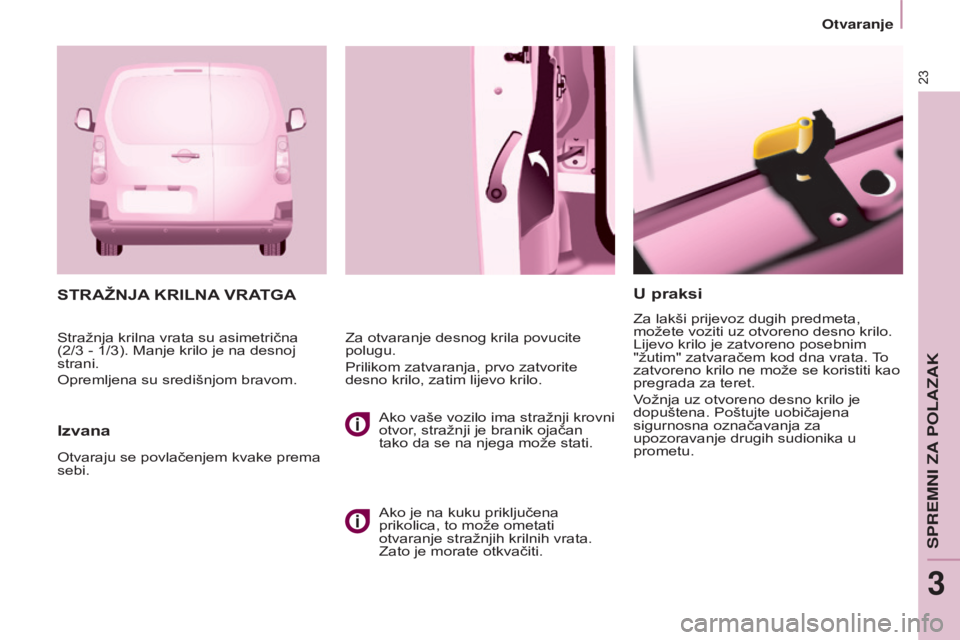

BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015
U praksi
za lakši prijevoz dugih predmeta,
možete voziti uz otvoreno desno krilo.
Lijevo krilo je zatvoreno posebnim
"žutim" zatvaračem kod dna vrata.
To
zatvoreno krilo ne može se koristiti kao
pregrada za teret.
Vožnja uz otvoreno desno krilo je
dopuštena. Poštujte uobičajena
sigurnosna označavanja za
upozoravanje drugih sudionika u
prometu.
STRAžNJA KRILNA VRATGA
Izvana
za otvaranje desnog krila povucite
polugu.
Prilikom zatvaranja, prvo zatvorite
desno krilo, zatim lije
vo krilo.
o

tvaraju se povlačenjem kvake prema
sebi.s
tražnja krilna vrata su asimetrična
(2/3

- 1/3). Manje krilo je na desnoj
strani.
o

premljena su središnjom bravom.
a

ko vaše vozilo ima stražnji krovni
otvor, stražnji je branik ojačan
tako da se na njega može stati.
a

ko je na kuku priključena
prikolica, to može ometati
otvaranje stražnjih krilnih vrata.
z

ato je morate otkvačiti.
Otvaranje
SPREMNI ZA
3

24

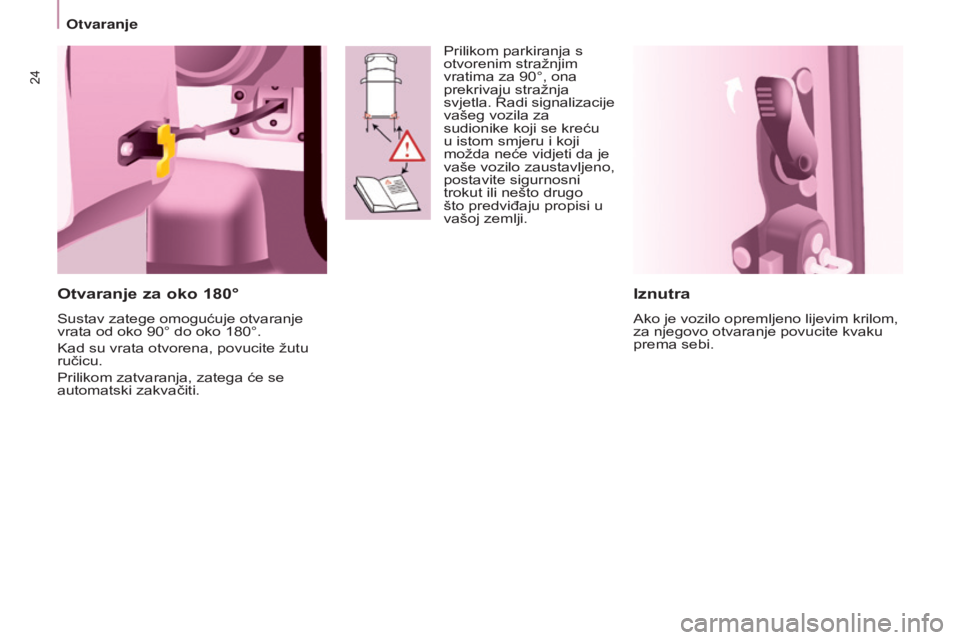

BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015
Iznutra
ako je vozilo opremljeno lijevim krilom,
za njegovo otvaranje povucite kvaku
prema sebi.
Otvaranje za oko 180°
sustav zatege omogućuje otvaranje
vrata od oko 90° do oko 180°.
k

ad su vrata otvorena, povucite žutu
ručicu.
Prilikom zatvaranja, zatega će se
automatski zakvačiti. Prilikom parkiranja s
otvorenim stražnjim
vratima za 90°, ona
prekrivaju stražnja
svjetla.
r

adi signalizacije
vašeg vozila za
sudionike koji se kreću
u istom smjeru i koji
možda neće vidjeti da je
vaše vozilo zaustavljeno,
postavite sigurnosni
trokut ili nešto drugo
što predviđaju propisi u
vašoj zemlji.
Otvaranje

25
BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015
STRAžNJI OTVOR NA KROVU
Potporna

šipka
Potporna šipka predviđena je za
prijevoz dužih predmeta koji strše kroz
stražnji otvor na krovu.
Potporna šipka spušta se nakon
podizanja ručice.
Pridržavajte je dok ne dođe do stupa
vrata.
Jednom rukom pridržavajte dugi
predmet, a drugom podignite i
namjestite potpornu šipku.
Provjerite da je potporna šipka dobro
uglavljena pritiskom na ručicu prema
dolje do prelaska točke otpora i dobro
učvrstite teret.
s
tražnji branik je ojačan tako da
na njemu možete stajati.
n

ikada ne vozite ako potporna
šipka nije na svojem mjestu.
Bočni nosači mogu se koristiti kao
točke kvačenja.
-
uglavite poklopac stražnjeg otvora
spuštanjem crne ručice.
k

ad je uglavljen, poklopac je dobro
priljubljen uz brtvu, koja osigurava
brtvljenje i zvučnu izolaciju.
z

atvaranje:
-

provjerite da je potporna šipka
dobro uglavljena,
-


spustite poklopac stražnjeg otvora,
-


pritisnite ga prema dolje, primite
obje petlje opruge i postavite kuku
u njezino ležište,
s

tražnji otvor na krovu dostupan je
samo uz krilna vrata.
o

tvaranje:
-

podignite crnu ručicu koljenastog
zgloba,
-


pritiskom na poklopac stražnjeg
otvora (prema dolje) rasteretite
koljenasti zglob i izvadite kuku,
-
podignite poklopac stražnjeg otvora,
-
p

odižite ga preko točke otpora
tako da bude blokiran potpornim
šipkama.
n

ikada ne vozite ako potporne šipke
nisu na svojim mjestima.
n
ikada nemojte pričvrstiti teret na
stražnji otvor na krovu.
s

tražnja vrata ne mogu se zaključati
ako potporna šipka nije na predviđenom
mjestu.
k

ad je stražnji otvor na krovu otvoren,
vodite računa o visini vozila na mjestima
gdje je visina ograničena.
d

ugi predmeti nikada se ne smiju
oslanjati izravno na stražnja vrata.
Poštujte važeće propise o upozoravanju
drugih sudionika u prometu.
k

oristite stražnji otvor na krovu samo na
kratkim udaljenostima.
Otvaranje
SPREMNI ZA
3

26
BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015
POKLOPAC PRTLJAžNIKA
Otvaranje
Iznutra
(pomoćno rješenje)
U slučaju neispravnosti centralnog
otključavanja, taj mehanizam
omogućuje otključavanje poklopca
prtljažnika iznutra.
Umetnite mali odvijač u otvor između
poklopca i podnice.
z a otključavanje
brave, pomaknite zatvarač ulijevo i
gurnite poklopac prtljažnika.
Izvana
z

aključava se i otključava daljinskim
upravljačem.
z

a otvaranje, pritisnite sklopku ispod
letvice i podignite poklopac prtljažnika.
z

a lakše zatvaranje poklopca
prtljažnika iz gornjeg položaja
predviđena je uzica.
Pridržavajte poklopac prtljažnika
prilikom zatvaranja do točke ravnoteže,
zatim ga pritiskom do kraja zatvorite.
Otvaranje

27
BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015
ako vozite sa zaključanim vratima,
to može službi hitne pomoći
otežati pristup kabini u slučaju
nesreće.

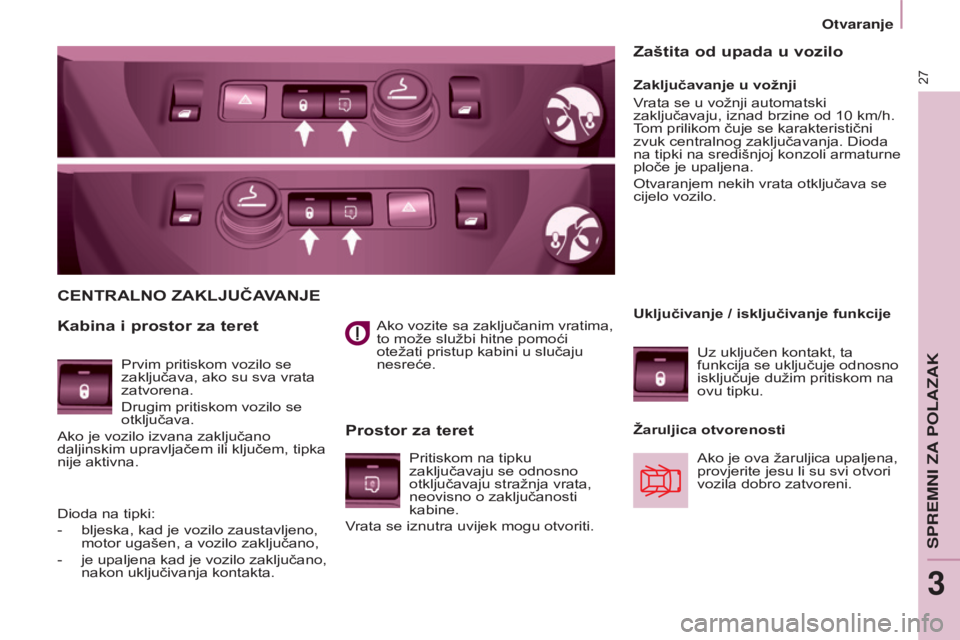

CENTRALNO ZAKLJUČAVANJE
Kabina

i prostor za teret
Prostor za teret
Zaključavanje u vožnji
Vrata se u vožnji automatski
zaključavaju, iznad brzine od 10 km/h.
Tom prilikom čuje se karakteristični
zvuk centralnog zaključavanja.
d ioda
na tipki na središnjoj konzoli armaturne
ploče je upaljena.
o

tvaranjem nekih vrata otključava se
cijelo vozilo.
Zaštita od upada u vozilo
Prvim pritiskom vozilo se
zaključava, ako su sva vrata
zatvorena.
d

rugim pritiskom vozilo se
otključava.
a

ko je vozilo izvana zaključano
daljinskim upravljačem ili ključem, tipka
nije aktivna. Uključivanje / isključivanje funkcije
Uz uključen kontakt, ta
funkcija se uključuje odnosno
isključuje dužim pritiskom na
ovu tipku.
ž

aruljica otvorenosti
a

ko je ova žaruljica upaljena,
provjerite jesu li su svi otvori
vozila dobro zatvoreni.
Pritiskom na tipku
zaključavaju se odnosno
otključavaju stražnja vrata,
neovisno o zaključanosti
kabine.
Vrata se iznutra uvijek mogu otvoriti.
d

ioda na tipki:
-

bljeska, kad je vozilo zaustavljeno,
motor ugašen, a vozilo zaključano,
-


je

upaljena kad je vozilo zaključano,
nakon uključivanja kontakta.
Otvaranje
SPREMNI ZA
3

28
BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_HR_CHAP03_PRET-A-PARTIR_ED01-2015
PLOČA S INSTRUMENTIMA
Instrumenti
1. Putomjer (km / milje ).
2. e kran.
3.
r azina goriva, temperatura
rashladne tekućine.
4.

Brojač okretaja.
5.

i nicijalizacija dnevnog putomjera /
servisnog brojača.
6.
r eostat za podešavanje
osvijetljenosti ploče s
instrumentima.
Ekrani
Razina 1
Razina 2
uz taktilni tablet
Ekrani
informacije na ekranu prikazuju
se u različitim formatima, ovisno o
opremljenosti vozila.
Vozačko mjesto
