CITROEN BERLINGO ELECTRIC 2017 Upute Za Rukovanje (in Croatian)

69
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015
Primjena u praksi
ako kabinu želite maksimalno rashladiti
ili zagrijati, minimalna vrijednost
15
odnosno maksimalna vrijednost
27
mogu se prekoračiti, okretanjem
sklopke do prikaza oznake L
o ,
odnosno do prikaza oznake H
i .
a

ko je nakon ulaska u vozilo
unutrašnja temperatura znatno niža
ili viša od ugodne temperature,
nije potrebno mijenjati prikazanu
vrijednost za brzo postizanje ugodne
temperature, jer će sustav iskoristiti
sve svoje mogućnosti kako bi se
postigla zadana temperatura.

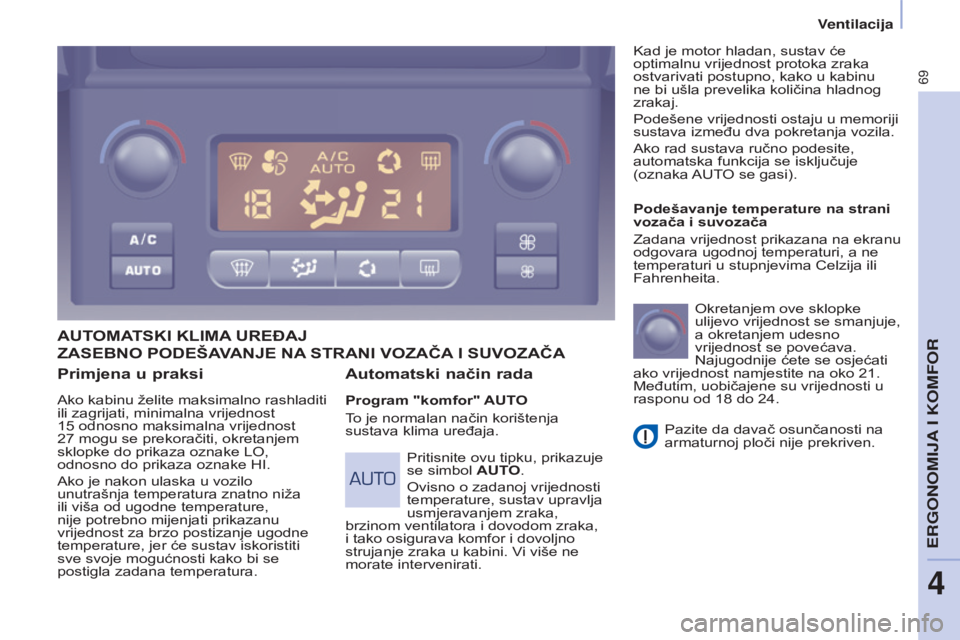

AUTOMATSKI KLIMA URE đ AJ
Automatski

način rada
Program "komfor" AUTO
To je normalan način korištenja
sustava klima uređaja.Podešavanje temperature na strani
vozača i suvozača
z

adana vrijednost prikazana na ekranu
odgovara ugodnoj temperaturi, a ne
temperaturi u stupnjevima Celzija ili
Fahrenheita.
o
kretanjem ove sklopke
ulijevo vrijednost se smanjuje,
a okretanjem udesno
vrijednost se povećava.
n
ajugodnije ćete se osjećati
ako vrijednost namjestite na oko 21.
Međutim, uobičajene su vrijednosti u
rasponu od 18 do 24.
Pazite da davač osunčanosti na
armaturnoj ploči nije prekriven.
Pritisnite ovu tipku, prikazuje
se simbol AUTO.
o

visno o zadanoj vrijednosti
temperature, sustav upravlja
usmjeravanjem zraka,
brzinom ventilatora i dovodom zraka,
i tako osigurava komfor i dovoljno
strujanje zraka u kabini. Vi više ne
morate intervenirati.
k
ad je motor hladan, sustav će
optimalnu vrijednost protoka zraka
ostvarivati postupno, kako u kabinu
ne bi ušla prevelika količina hladnog
zrakaj.
Podešene vrijednosti ostaju u memoriji
sustava između dva pokretanja vozila.
a
ko rad sustava ručno podesite,
automatska funkcija se isključuje
(oznaka
a
UT
o
se gasi).
ZASEBNO PODEšAVANJE NA
STRANI VOZAČA I SUVOZAČA
ERGONOMIJA I KOMFOR
4
Ventilacija

70
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

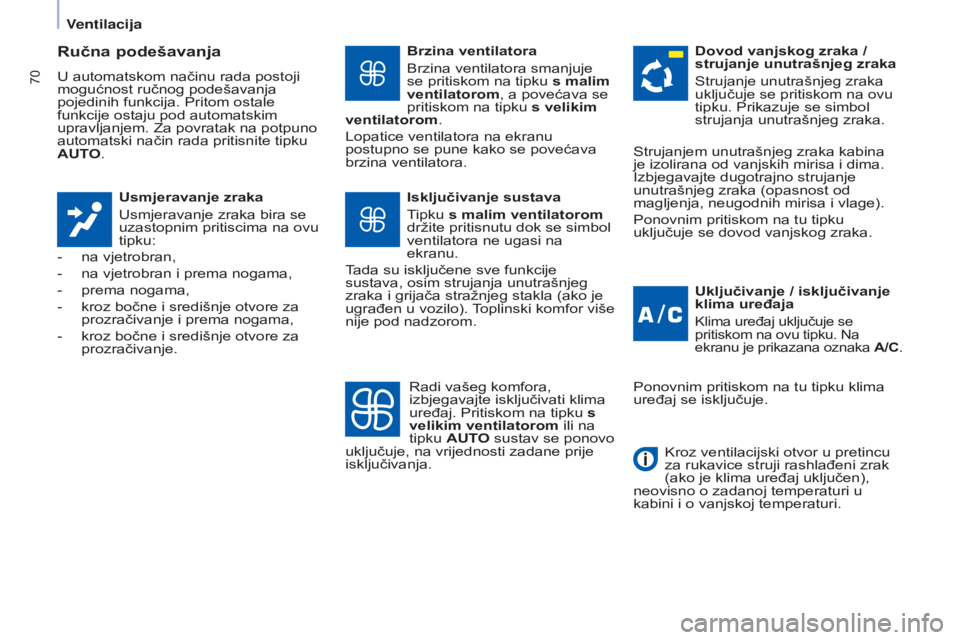

Ručna podešavanja
U automatskom načinu rada postoji
mogućnost ručnog podešavanja
pojedinih funkcija. Pritom ostale
funkcije ostaju pod automatskim
upravljanjem. z a povratak na potpuno
automatski način rada pritisnite tipku
AUTO.
Usmjeravanje zraka
Usmjeravanje zraka bira se
uzastopnim pritiscima na ovu
tipku:
-

na vjetrobran,
-


na vjetrobran i prema nogama,
-


prema nogama,
-


kroz bočne i središnje otvore za
prozračivanje i prema nogama,
-


kroz bočne i središnje otvore za
prozračivanje. Brzina ventilatora
Brzina ventilatora smanjuje
se pritiskom na tipku

s malim
ventilatorom, a povećava se
pritiskom na tipku s velikim
ventilatorom.
Lopatice ventilatora na ekranu
postupno se pune kako se povećava
brzina ventilatora.
Uključivanje / isključivanje
klima uređaja
klima uređaj uključuje se
pritiskom na ovu tipku. n a
ekranu je prikazana oznaka A/C.
Isključivanje sustava
Tipku s malim ventilatorom
držite pritisnutu dok se simbol
ventilatora ne ugasi na
ekranu.
Tada su isključene sve funkcije
sustava, osim strujanja unutrašnjeg
zraka i grijača stražnjeg stakla (ako je
ugrađen u vozilo). Toplinski komfor više
nije pod nadzorom. Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
s

trujanje unutrašnjeg zraka
uključuje se pritiskom na ovu
tipku. Prikazuje se simbol
strujanja unutrašnjeg zraka.
r

adi vašeg komfora,
izbjegavajte isključivati klima
uređaj. Pritiskom na tipku s
velikim ventilatorom ili na
tipku AUTO sustav se ponovo
uključuje, na vrijednosti zadane prije
isključivanja.
s
trujanjem unutrašnjeg zraka kabina
je izolirana od vanjskih mirisa i dima.
i
zbjegavajte dugotrajno strujanje
unutrašnjeg zraka (opasnost od
magljenja, neugodnih mirisa i vlage).
Ponovnim pritiskom na tu tipku
uključuje se dovod vanjskog zraka.
Ponovnim pritiskom na tu tipku klima
uređaj se isključuje.
k

roz ventilacijski otvor u pretincu
za rukavice struji rashlađeni zrak
(ako je klima uređaj uključen),
neovisno o zadanoj temperaturi u
kabini i o vanjskoj temperaturi.
Ventilacija

71
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

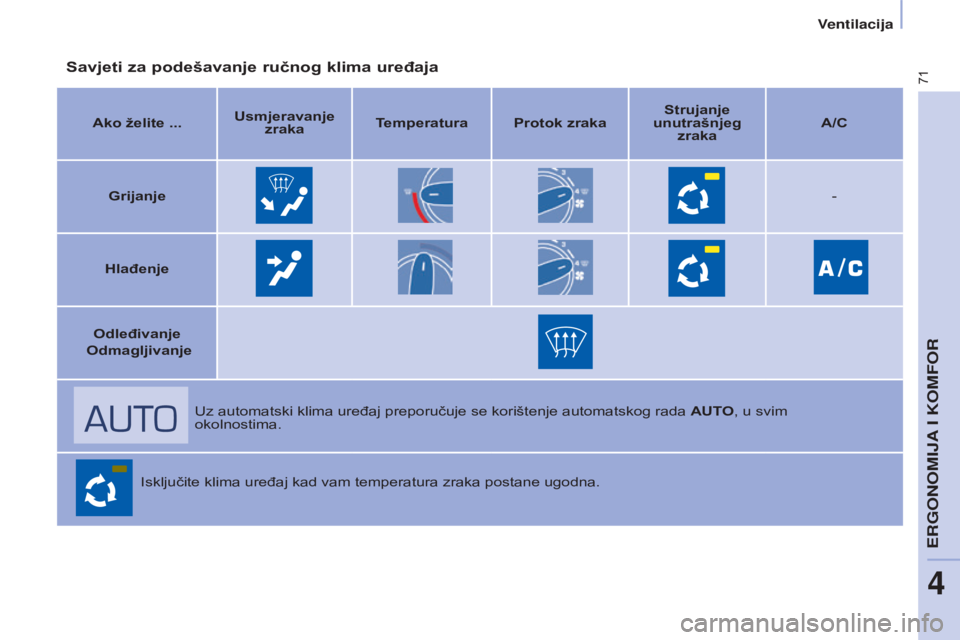

Savjeti za podešavanje ručnog klima uređaja
Ako želite ...Usmjeravanje
zraka Temperatura Protok zraka Strujanje
unutrašnjeg zraka A/C
Grijanje -
Hlađenje
Odleđivanje
Odmagljivanje
Uz automatski klima uređaj preporučuje se korištenje automatskog rada AUTO, u svim
okolnostima.
i

sključite klima uređaj kad vam temperatura zraka postane ugodna.
ERGONOMIJA I KOMFOR
4
Ventilacija

72
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015
ODLEđIVANJE I ODMAGLJIVANJE
Ručna
podešavanja
sklopku temperature
postavite u ovaj položaj.
Povećajte brzinu ventilatora. Uključite klima uređaj.
Uključivanjem dovoda
vanjskog zraka osigurava se
dobro obnavljanje zraka u
kabini (žaruljica je ugašena).
s

klopku za usmjeravanje
zraka postavite u ovaj
položaj.
Odleđivanje stražnjeg stakla i/ili
retrovizora
Pritiskom na ovu tipku, uz
pokrenut motor, uključuje
se brzo odmagljivanje/
odleđivanje stražnjeg stakla i/
ili električnih retrovizora.
o

va funkcija se isključuje:
-

ponovnim pritiskom na tipku,
-


gašenjem motora,
-


automatski, nakon određenog roka,
kako ne bi došlo do prekomjerne
potrošnje energije.
Ventilacija

73
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

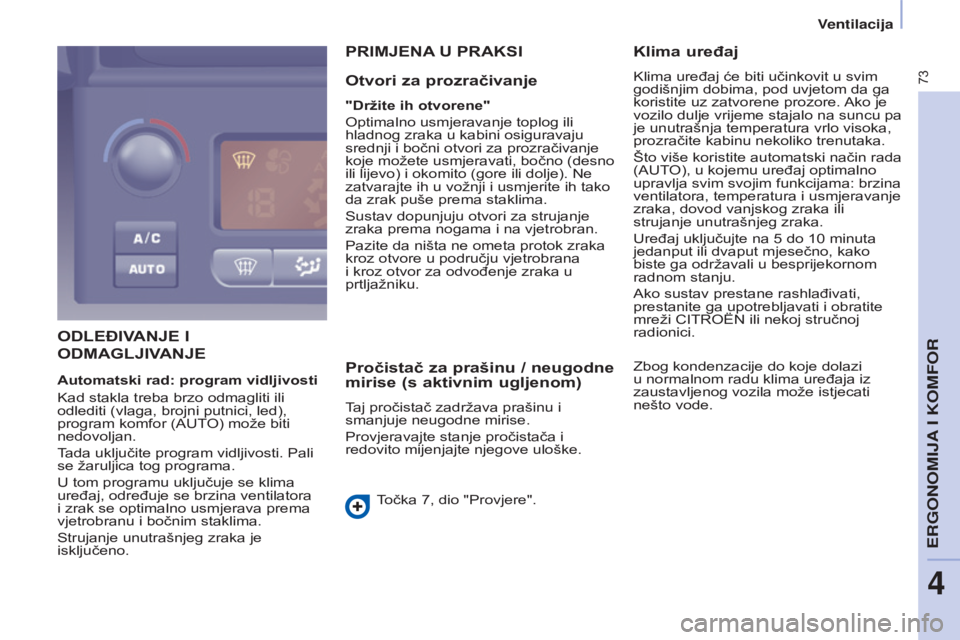

ODLEđIVANJE I
ODMAGLJIV
ANJE
P
RIMJENA

U PRAKSI
Otvori

za prozračivanje
"Držite ih otvorene"
o

ptimalno usmjeravanje toplog ili
hladnog zraka u kabini osiguravaju
srednji i bočni otvori za prozračivanje
koje možete usmjeravati, bočno (desno
ili lijevo) i okomito (gore ili dolje).
n e
zatvarajte ih u vožnji i usmjerite ih tako
da zrak puše prema staklima.
s

ustav dopunjuju otvori za strujanje
zraka prema nogama i na vjetrobran.
Pazite da ništa ne ometa protok zraka
kroz otvore u području vjetrobrana
i kroz otvor za odvođenje zraka u
prtljažniku.
Pročistač za prašinu / neugodne
mirise (s aktivnim ugljenom)
Taj pročistač zadržava prašinu i
smanjuje neugodne mirise.
Provjeravajte stanje pročistača i
redovito mijenjajte njegove uloške.
Točka 7, dio "Provjere".
Klima uređaj
klima uređaj će biti učinkovit u svim
godišnjim dobima, pod uvjetom da ga
koristite uz zatvorene prozore.
a

ko je
vozilo dulje vrijeme stajalo na suncu pa
je unutrašnja temperatura vrlo visoka,
prozračite kabinu nekoliko trenutaka.
Što više koristite automatski način rada
(
a UT
o
), u kojemu uređaj optimalno
upravlja svim svojim funkcijama: brzina
ventilatora, temperatura i usmjeravanje
zraka, dovod vanjskog zraka ili
strujanje unutrašnjeg zraka.
Uređaj uključujte na 5
do 10 minuta
jedanput ili dvaput mjesečno, kako
biste ga održavali u besprijekornom
radnom stanju.
a

ko sustav prestane rashlađivati,
prestanite ga upotrebljavati i obratite
mreži C
i T ro Ë n ili nekoj stručnoj
radionici.
Automatski rad: program vidljivosti
k

ad stakla treba brzo odmagliti ili
odlediti (vlaga, brojni putnici, led),
program komfor (
a
UT
o

) može biti
nedovoljan.
Tada uključite program vidljivosti. Pali
se žaruljica tog programa.
U tom programu uključuje se klima
uređaj, određuje se brzina ventilatora
i zrak se optimalno usmjerava prema
vjetrobranu i bočnim staklima.
s

trujanje unutrašnjeg zraka je
isključeno.
z

bog kondenzacije do koje dolazi
u normalnom radu klima uređaja iz
zaustavljenog vozila može istjecati
nešto vode.
ERGONOMIJA I KOMFOR
4
Ventilacija

74
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

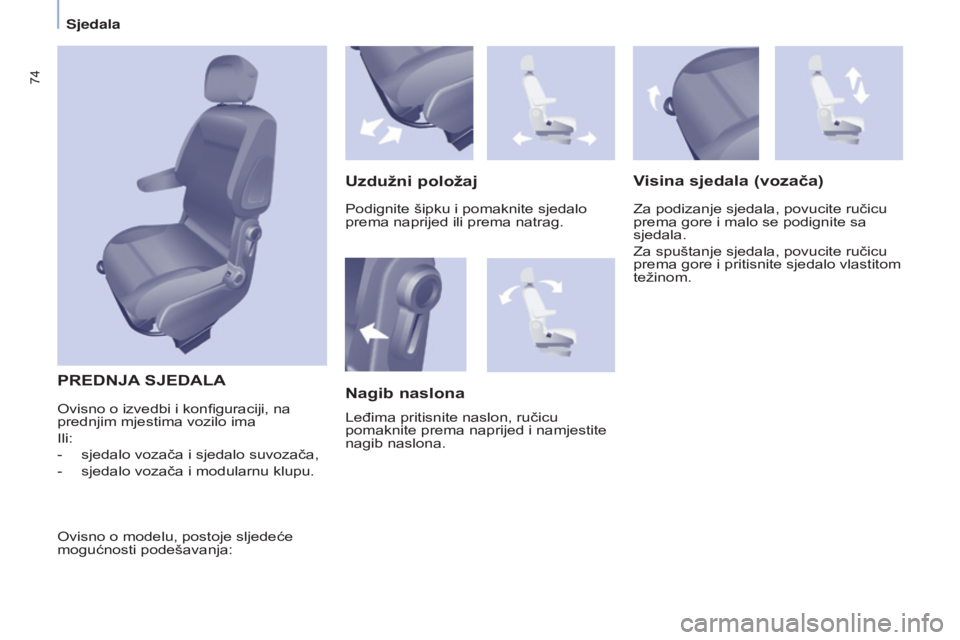

PREDNJA SJEDALA
Uzdužni
položaj
Visina sjedala (vozača)
za podizanje sjedala, povucite ručicu
prema gore i malo se podignite sa
sjedala.
z

a spuštanje sjedala, povucite ručicu
prema gore i pritisnite sjedalo vlastitom
težinom.
Nagib naslona
Leđima pritisnite naslon, ručicu
pomaknite prema naprijed i namjestite
nagib naslona. Podignite šipku i pomaknite sjedalo
prema naprijed ili prema natrag.o
visno o izvedbi i konfiguraciji, na
prednjim mjestima vozilo ima
i

li:
-

sjedalo vozača i sjedalo suvozača,
-


sjedalo vozača i modularnu klupu.
o

visno o modelu, postoje sljedeće
mogućnosti podešavanja:
Sjedala

75
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

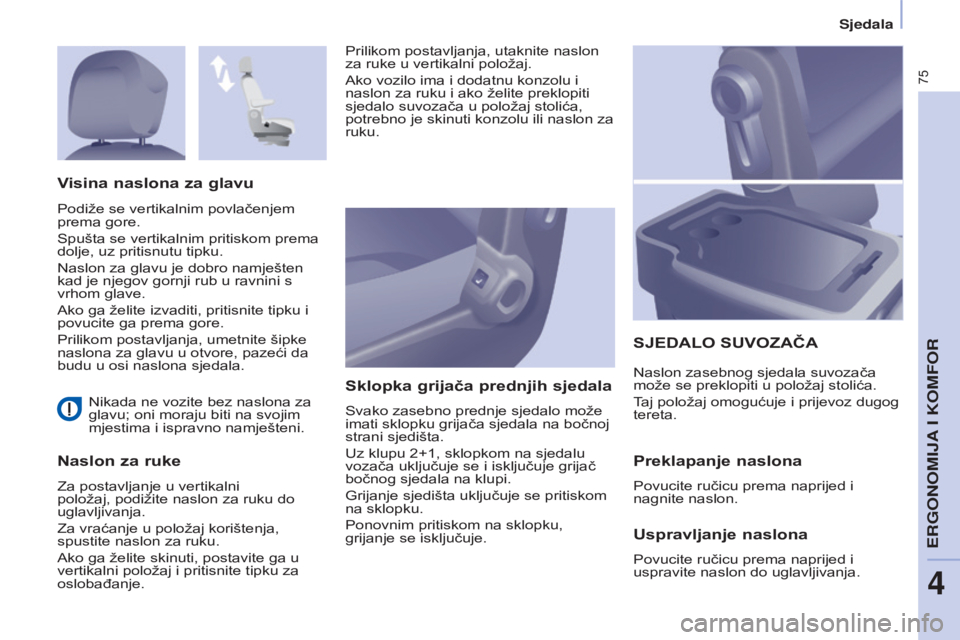

nikada ne vozite bez naslona za
glavu; oni moraju biti na svojim
mjestima i ispravno namješteni.
Naslon za ruke Sklopka grijača prednjih sjedala
svako zasebno prednje sjedalo može
imati sklopku grijača sjedala na bočnoj
strani sjedišta.
Uz klupu 2+1, sklopkom na sjedalu
vozača uključuje se i isključuje grijač
bočnog sjedala na klupi.
Grijanje sjedišta uključuje se pritiskom
na sklopku.
Ponovnim pritiskom na sklopku,
grijanje se isključuje.
SJEDALO SUVOZAČA
V

isina naslona za glavu
naslon zasebnog sjedala suvozača
može se preklopiti u položaj stolića.
T
aj položaj omogućuje i prijevoz dugog
tereta.
Preklapanje naslona
Povucite ručicu prema naprijed i
nagnite naslon.
Prilikom postavljanja, utaknite naslon
za ruke u vertikalni položaj.
a

ko vozilo ima i dodatnu konzolu i
naslon za ruku i ako želite preklopiti
sjedalo suvozača u položaj stolića,
potrebno je skinuti konzolu ili naslon za
ruku.
Podiže se vertikalnim povlačenjem
prema gore.
s

pušta se vertikalnim pritiskom prema
dolje, uz pritisnutu tipku.
n

aslon za glavu je dobro namješten
kad je njegov gornji rub u ravnini s
vrhom glave.
a

ko ga želite izvaditi, pritisnite tipku i
povucite ga prema gore.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi naslona sjedala.z
a postavljanje u vertikalni
položaj, podižite naslon za ruku do
uglavljivanja.
z

a vraćanje u položaj korištenja,
spustite naslon za ruku.
a

ko ga želite skinuti, postavite ga u
vertikalni položaj i pritisnite tipku za
oslobađanje.
Uspravljanje naslona
Povucite ručicu prema naprijed i
uspravite naslon do uglavljivanja.
ERGONOMIJA I KOMFOR
4
Sjedala

76
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

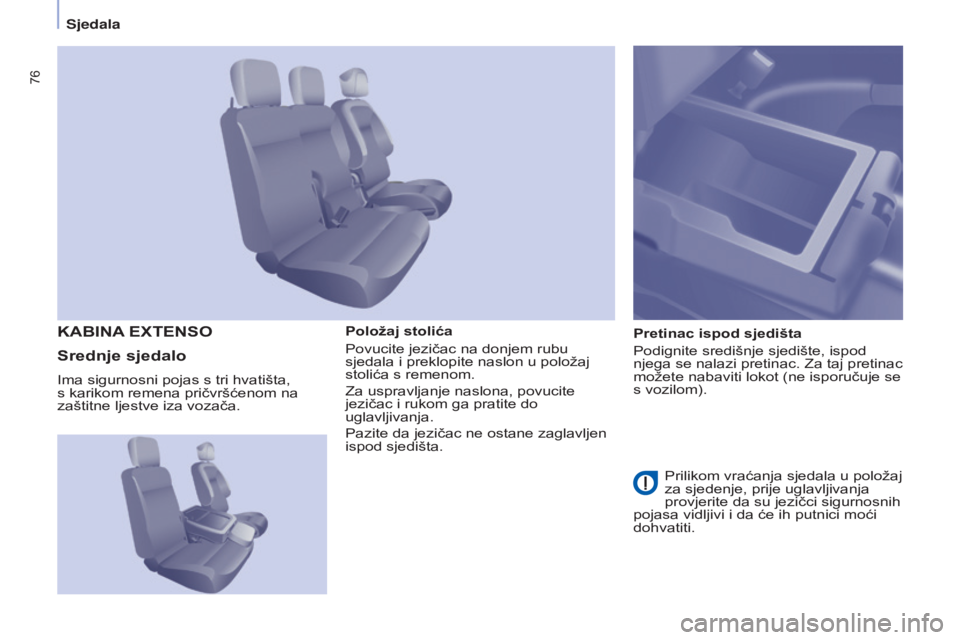

Položaj stolića
Povucite jezičac na donjem rubu
sjedala i preklopite naslon u položaj
stolića s remenom.
z
a uspravljanje naslona, povucite
jezičac i rukom ga pratite do
uglavljivanja.
Pazite da jezičac ne ostane zaglavljen
ispod sjedišta. Pretinac ispod sjedišta
Podignite središnje sjedište, ispod
njega se nalazi pretinac.
z a taj pretinac
možete nabaviti lokot (ne isporučuje se
s vozilom).KABINA Ex TENSO
Srednje

sjedalo
Prilikom vraćanja sjedala u položaj
za sjedenje, prije uglavljivanja
provjerite da su jezičci sigurnosnih
pojasa vidljivi i da će ih putnici moći
dohvatiti.
i

ma sigurnosni pojas s tri hvatišta,
s karikom remena pričvršćenom na
zaštitne ljestve iza vozača.
Sjedala

77
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

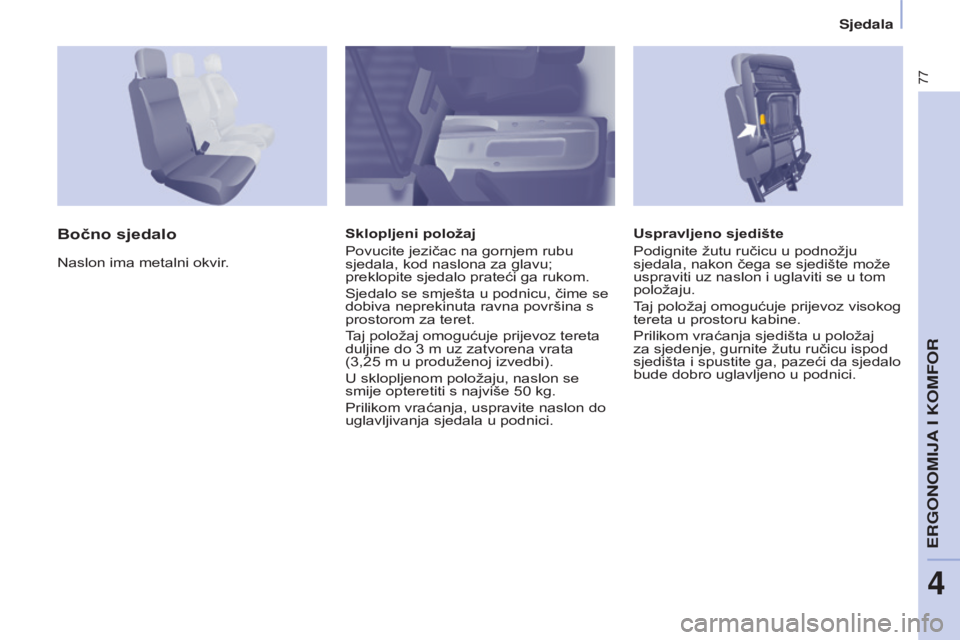

Uspravljeno sjedište
Podignite žutu ručicu u podnožju
sjedala, nakon čega se sjedište može
uspraviti uz naslon i uglaviti se u tom
položaju.
Taj položaj omogućuje prijevoz visokog
tereta u prostoru kabine.
Prilikom vraćanja sjedišta u položaj
za sjedenje, gurnite žutu ručicu ispod
sjedišta i spustite ga, pazeći da sjedalo
bude dobro uglavljeno u podnici.Bočno sjedaloSklopljeni položaj
Povucite jezičac na gornjem rubu
sjedala, kod naslona za glavu;
preklopite sjedalo prateći ga rukom.
s
jedalo se smješta u podnicu, čime se
dobiva neprekinuta ravna površina s
prostorom za teret.
Taj položaj omogućuje prijevoz tereta
duljine do 3
m uz zatvorena vrata
(3,25
m u produženoj izvedbi).
U sklopljenom položaju, naslon se
smije opteretiti s najviše 50
kg.
Prilikom vraćanja, uspravite naslon do
uglavljivanja sjedala u podnici.
n

aslon ima metalni okvir.
ERGONOMIJA I KOMFOR
4
Sjedala

78
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

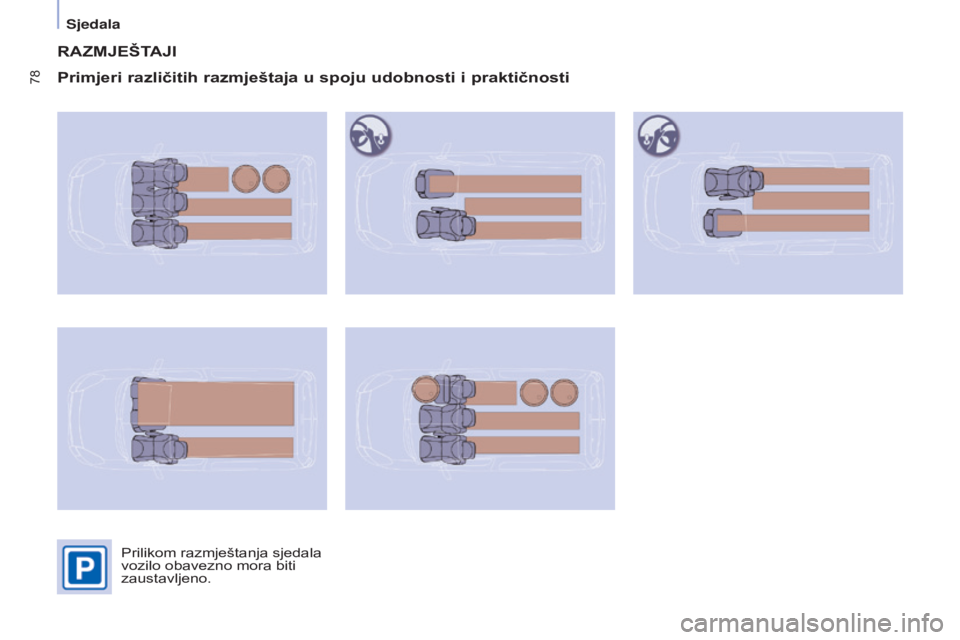

RAZMJEšTAJI
Primjeri
različitih razmještaja u spoju udobnosti i praktičnosti
Prilikom razmještanja sjedala
vozilo obavezno mora biti
zaustavljeno.
Sjedala
