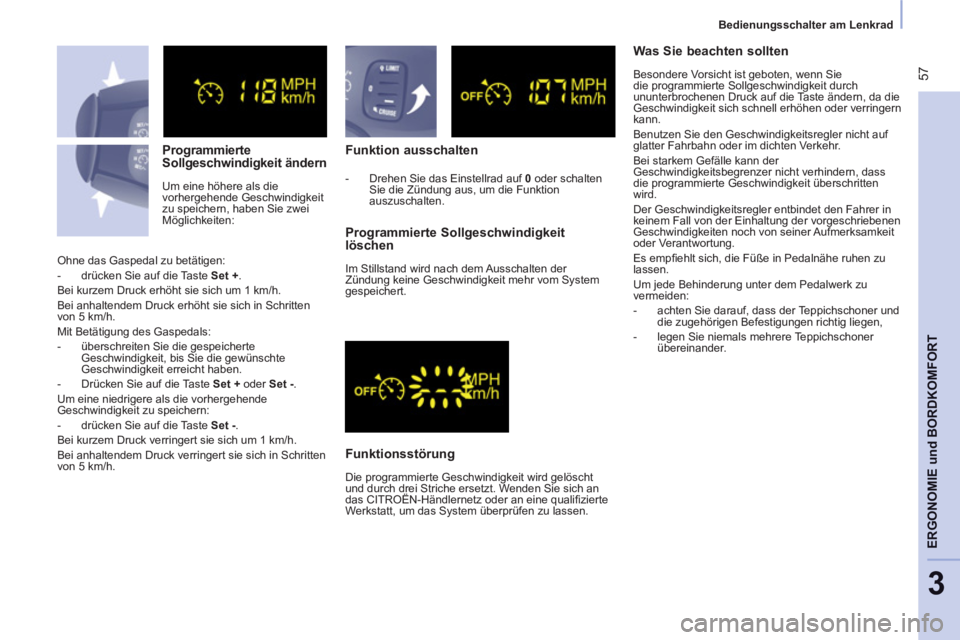

Page 59 of 268
57
Bedienungsschalter am Lenkrad
ERGONOMIE
und
BORDKOMFORT
3
Programmierte
Sollgeschwindigkeit ändern
Um eine höhere als die
vorhergehende Geschwindigkeit
zu speichern, haben Sie zwei
Möglichkeiten:
Funktion ausschalten
Funktionsstörung
Die programmierte Geschwindigkeit wird gelöscht
und durch drei Striche ersetzt. Wenden Sie sich an
das CITROËN-Händlernetz oder an eine qualifi zierte
Werkstatt, um das System überprüfen zu lassen.
Programmierte Sollgeschwindigkeit
löschen
Im Stillstand wird nach dem Ausschalten der
Zündung keine Geschwindigkeit mehr vom System
gespeichert. Ohne das Gaspedal zu betätigen:
- drücken Sie auf die Taste Set +
.
Bei kurzem Druck erhöht sie sich um 1 km/h.
Bei anhaltendem Druck erhöht sie sich in Schritten
von 5 km/h.
Mit Betätigung des Gaspedals:
- überschreiten Sie die gespeicherte
Geschwindigkeit, bis Sie die gewünschte
Geschwindigkeit erreicht haben.
- Drücken Sie auf die Taste Set +
oder Set -
.
Um eine niedrigere als die vorhergehende
Geschwindigkeit zu speichern:
- drücken Sie auf die Taste Set -
.
Bei kurzem Druck verringert sie sich um 1 km/h.
Bei anhaltendem Druck verringert sie sich in Schritten
von 5 km/h.
- Drehen Sie das Einstellrad auf 0
oder schalten
Sie die Zündung aus, um die Funktion
auszuschalten.
Was Sie beachten sollten
Besondere Vorsicht ist geboten, wenn Sie
die programmierte Sollgeschwindigkeit durch
ununterbrochenen Druck auf die Taste ändern, da die
Geschwindigkeit sich schnell erhöhen oder verringern
kann.
Benutzen Sie den Geschwindigkeitsregler nicht auf
glatter Fahrbahn oder im dichten Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsbegrenzer nicht verhindern, dass
die programmierte Geschwindigkeit überschritten
wird.
Der Geschwindigkeitsregler entbindet den Fahrer in
keinem Fall von der Einhaltung der vorgeschriebenen
Geschwindigkeiten noch von seiner Aufmerksamkeit
oder Verantwortung.
Es empfi ehlt sich, die Füße in Pedalnähe ruhen zu
lassen.
Um jede Behinderung unter dem Pedalwerk zu
vermeiden:
- achten Sie darauf, dass der Teppichschoner und
die zugehörigen Befestigungen richtig liegen,
- legen Sie niemals mehrere Teppichschoner
übereinander.

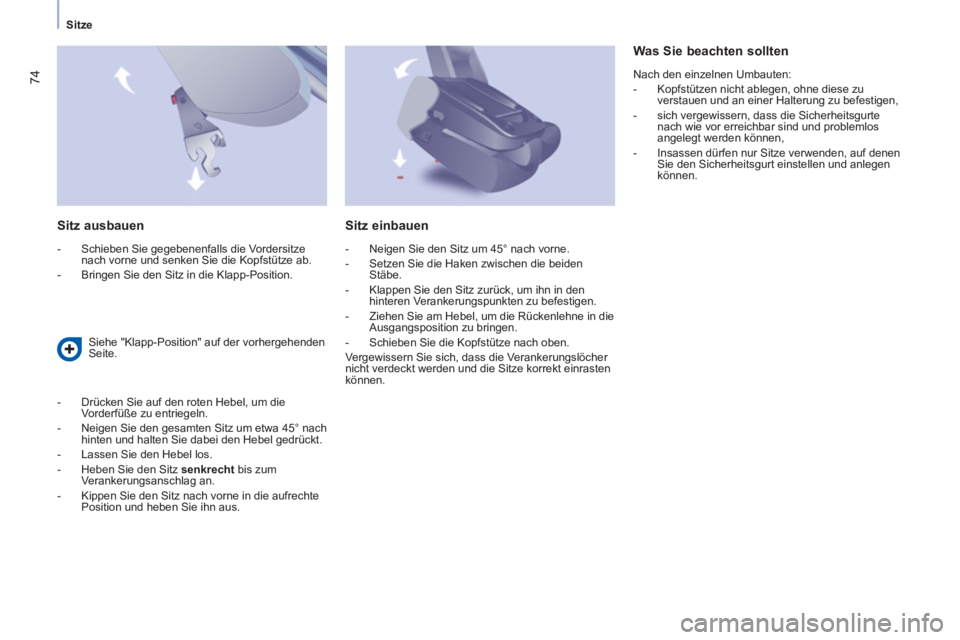

Page 76 of 268
74
Sitze
Sitz ausbauen
- Schieben Sie gegebenenfalls die Vordersitze
nach vorne und senken Sie die Kopfstütze ab.
- Bringen Sie den Sitz in die Klapp-Position.
Was Sie beachten sollten
Nach den einzelnen Umbauten:
- Kopfstützen nicht ablegen, ohne diese zu
verstauen und an einer Halterung zu befestigen,
- sich vergewissern, dass die Sicherheitsgurte
nach wie vor erreichbar sind und problemlos
angelegt werden können,
- Insassen dürfen nur Sitze verwenden, auf denen
Sie den Sicherheitsgurt einstellen und anlegen
können.
Siehe "Klapp-Position" auf der vorhergehenden
Seite.
- Drücken Sie auf den roten Hebel, um die
Vorderfüße zu entriegeln.
- Neigen Sie den gesamten Sitz um etwa 45° nach
hinten und halten Sie dabei den Hebel gedrückt.
- Lassen Sie den Hebel los.
- Heben Sie den Sitz senkrecht
bis zum
Verankerungsanschlag an.
- Kippen Sie den Sitz nach vorne in die aufrechte
Position und heben Sie ihn aus.
Sitz einbauen
- Neigen Sie den Sitz um 45° nach vorne.
- Setzen Sie die Haken zwischen die beiden
Stäbe.
- Klappen Sie den Sitz zurück, um ihn in den
hinteren Verankerungspunkten zu befestigen.
- Ziehen Sie am Hebel, um die Rückenlehne in die
Ausgangsposition zu bringen.
- Schieben Sie die Kopfstütze nach oben.
Vergewissern Sie sich, dass die Verankerungslöcher
nicht verdeckt werden und die Sitze korrekt einrasten
können.
Page 79 of 268
77
ERGONOMIE
und
BORDKOMFORT
3
Sitze
Rückenlehne neigen
- Betätigen Sie das Bedienelement und verstellen
Sie die Neigung.
Rückenlehne in "Tisch"-Position bringen
-
Senken Sie die Kopfstütze maximal ab.
- Betätigen Sie das Bedienelement, um die
Rückenlehne auf die Sitzfl äche zu klappen.
Rückenlehne aufrichten
- Ziehen Sie am Hebel, um die Rückenlehne
zu entriegeln, und bringen Sie sie in ihre
Ausgangsposition.
Vergewissern Sie sich, dass alles korrekt einrastet.
Sitz in Klapp-Position
bringen
- Gehen Sie zur "Tisch"-Position über.
- Ziehen Sie an der roten Schlaufe hinter
dem Sitz, um die Füße des Sitzes aus den
Verankerungen am Boden zu lösen.
- Kippen Sie den gesamten Sitz nach vorne.
Umbaumöglichkeit des Sitzes, Reihe 2
Sitz zurücksetzen
- Klappen Sie den gesamten Sitz nach hinten.
Bevor Sie den Sitz ausbauen, vergewissern
Sie sich, dass:
- die Füße der Insassen der Reihe 3 nicht
den Bereich der Sitzverankerung am
Boden verdecken,
- der Sitz korrekt am Boden verankert ist,
- der Sicherheitsgurt des Beifahrers
vorhanden ist.

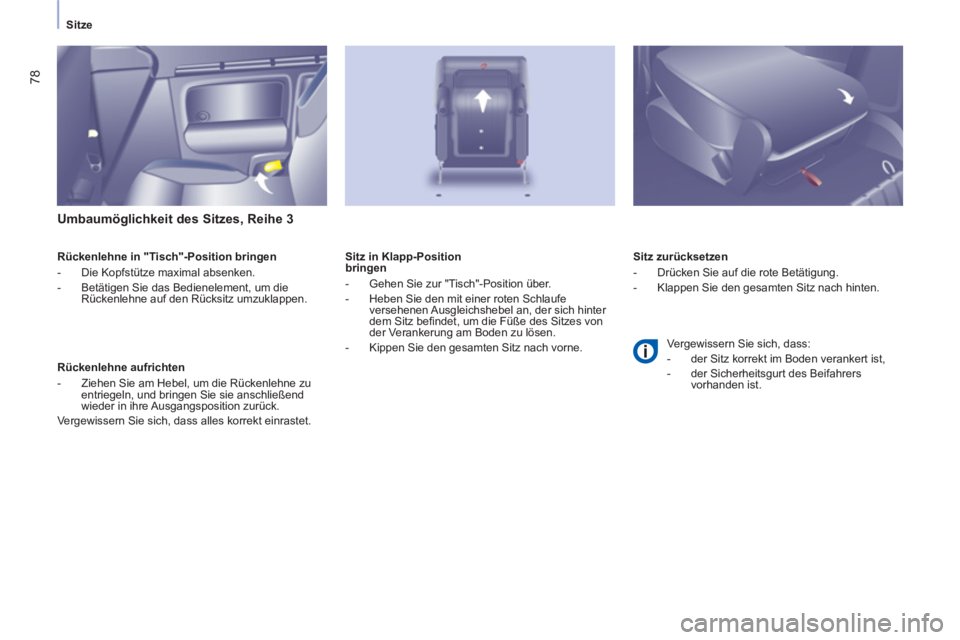

Page 80 of 268
78
Sitze
Umbaumöglichkeit des Sitzes, Reihe 3
Rückenlehne in "Tisch"-Position bringen
- Die Kopfstütze maximal absenken.
- Betätigen Sie das Bedienelement, um die
Rückenlehne auf den Rücksitz umzuklappen.
Rückenlehne aufrichten
- Ziehen Sie am Hebel, um die Rückenlehne zu
entriegeln, und bringen Sie sie anschließend
wieder in ihre Ausgangsposition zurück.
Vergewissern Sie sich, dass alles korrekt einrastet.
Sitz zurücksetzen
- Drücken Sie auf die rote Betätigung.
- Klappen Sie den gesamten Sitz nach hinten.
Sitz in Klapp-Position
bringen
- Gehen Sie zur "Tisch"-Position über.
- Heben Sie den mit einer roten Schlaufe
versehenen Ausgleichshebel an, der sich hinter
dem Sitz befi ndet, um die Füße des Sitzes von
der Verankerung am Boden zu lösen.
- Kippen Sie den gesamten Sitz nach vorne.
Vergewissern Sie sich, dass:
- der Sitz korrekt im Boden verankert ist,
- der Sicherheitsgurt des Beifahrers
vorhanden ist.

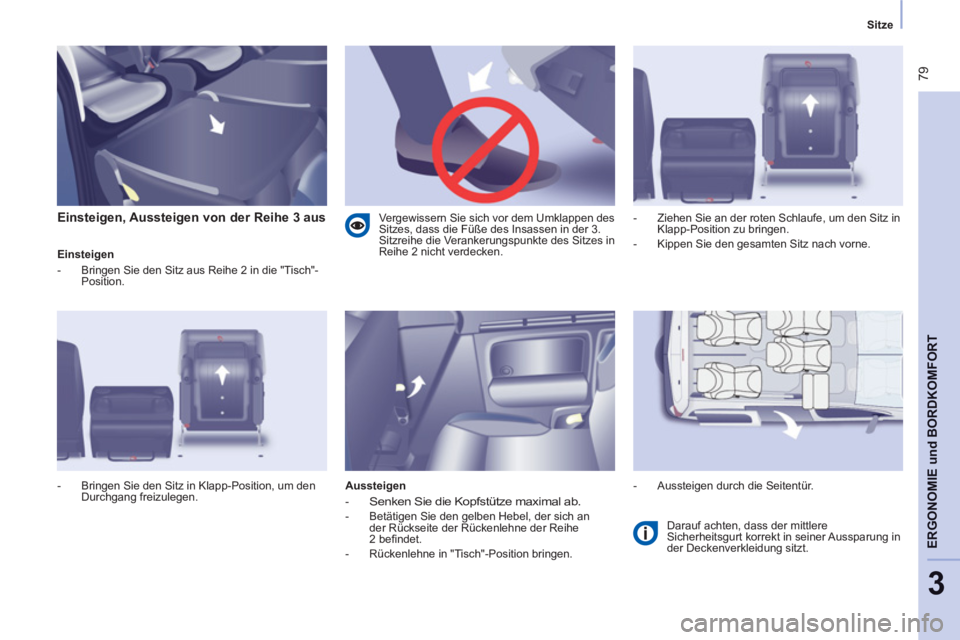

Page 81 of 268
79
ERGONOMIE
und
BORDKOMFORT
3
Sitze
Einsteigen, Aussteigen von der Reihe 3 aus
Einsteigen
- Bringen Sie den Sitz aus Reihe 2 in die "Tisch"-
Position.
Aussteigen
-
Senken Sie die Kopfstütze maximal ab.
- Betätigen Sie den gelben Hebel, der sich an
der Rückseite der Rückenlehne der Reihe
2 befi ndet.
- Rückenlehne in "Tisch"-Position bringen. Darauf achten, dass der mittlere
Sicherheitsgurt korrekt in seiner Aussparung in
der Deckenverkleidung sitzt.
- Bringen Sie den Sitz in Klapp-Position, um den
Durchgang freizulegen.
- Ziehen Sie an der roten Schlaufe, um den Sitz in
Klapp-Position zu bringen.
- Kippen Sie den gesamten Sitz nach vorne.
- Aussteigen durch die Seitentür.
Vergewissern Sie sich vor dem Umklappen des
Sitzes, dass die Füße des Insassen in der 3.
Sitzreihe die Verankerungspunkte des Sitzes in
Reihe 2 nicht verdecken.
Page 82 of 268
80
Sitze
Sitz ausbauen
- Schieben Sie gegebenenfalls die Vordersitze
nach vorne.
- Senken Sie die Kopfstütze ab.
- Bringen Sie den Sitz in die Klapp-Position.
- Kippen Sie den Sitz nach vorne in die aufrechte
Position und heben Sie ihn aus.
Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz einzubauen
ist.
- Setzen Sie die Haken der Vorderfüße zwischen die
beiden Stäbe.
- Klappen Sie den Sitz zurück, um ihn in den
hinteren Verankerungspunkten zu befestigen.
- Ziehen Sie am Hebel, um die Rückenlehne in die
Ausgangsposition zu bringen.
- Schieben Sie die Kopfstütze nach oben.
Vergewissern Sie sich, dass weder
Gegenstände noch die Füße eines Insassen
hinten die Verankerungslöcher verdecken
und das korrekte Einrasten des gesamten Sitzes
nicht behindern.
Umbaumöglichkeit des Sitzes, Reihe 2

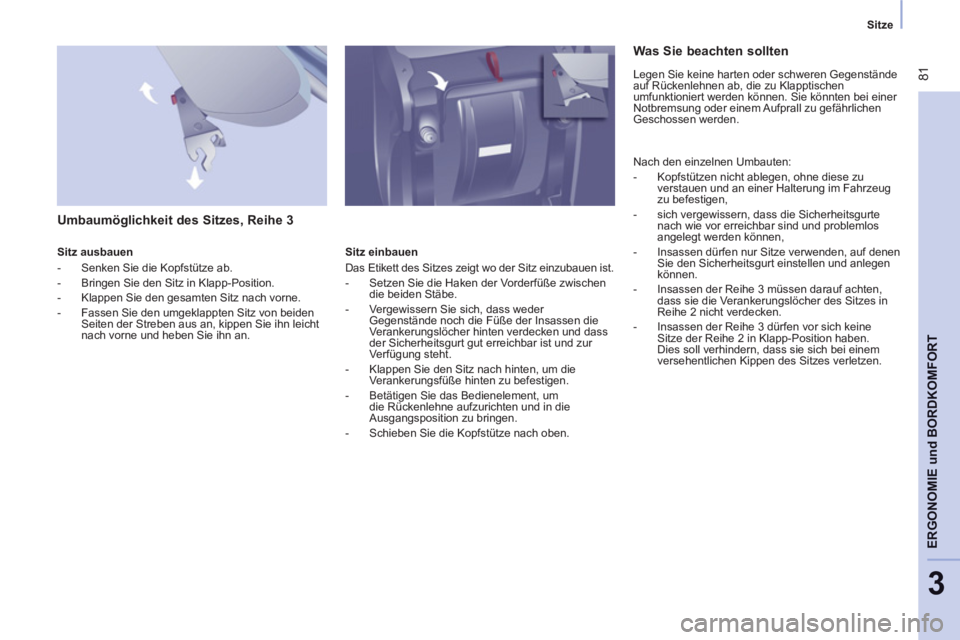

Page 83 of 268
81
ERGONOMIE
und
BORDKOMFORT
3
Sitze
Umbaumöglichkeit des Sitzes, Reihe 3
Sitz ausbauen
- Senken Sie die Kopfstütze ab.
- Bringen Sie den Sitz in Klapp-Position.
- Klappen Sie den gesamten Sitz nach vorne.
- Fassen Sie den umgeklappten Sitz von beiden
Seiten der Streben aus an, kippen Sie ihn leicht
nach vorne und heben Sie ihn an.
Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz einzubauen ist.
- Setzen Sie die Haken der Vorderfüße zwischen
die beiden Stäbe.
- Vergewissern Sie sich, dass weder
Gegenstände noch die Füße der Insassen die
Verankerungslöcher hinten verdecken und dass
der Sicherheitsgurt gut erreichbar ist und zur
Verfügung steht.
- Klappen Sie den Sitz nach hinten, um die
Verankerungsfüße hinten zu befestigen.
- Betätigen Sie das Bedienelement, um
die Rückenlehne aufzurichten und in die
Ausgangsposition zu bringen.
- Schieben Sie die Kopfstütze nach oben.
Was Sie beachten sollten
Legen Sie keine harten oder schweren Gegenstände
auf Rückenlehnen ab, die zu Klapptischen
umfunktioniert werden können. Sie könnten bei einer
Notbremsung oder einem Aufprall zu gefährlichen
Geschossen werden.
Nach den einzelnen Umbauten:
- Kopfstützen nicht ablegen, ohne diese zu
verstauen und an einer Halterung im Fahrzeug
zu befestigen,
- sich vergewissern, dass die Sicherheitsgurte
nach wie vor erreichbar sind und problemlos
angelegt werden können,
- Insassen dürfen nur Sitze verwenden, auf denen
Sie den Sicherheitsgurt einstellen und anlegen
können.
- Insassen der Reihe 3 müssen darauf achten,
dass sie die Verankerungslöcher des Sitzes in
Reihe 2 nicht verdecken.
- Insassen der Reihe 3 dürfen vor sich keine
Sitze der Reihe 2 in Klapp-Position haben.
Dies soll verhindern, dass sie sich bei einem
versehentlichen Kippen des Sitzes verletzen.
Page 102 of 268
100
Bordausstattung
Ausbauen
Ziehen Sie die Abdeckung vom Kofferraum aus zu
sich heran, um sie von den seitlichen Streben zu
lösen.
Führen Sie die Abdeckung mit der Hand zurück.
Ziehen Sie die Klemmen der drei Klappen jeweils von
den Füßen der Kopfstützen der Reihe 2 ab.
Drücken Sie die Aufrollvorrichtung nach links, um die
Abdeckung von der Halterung B
abzuziehen.
Heben Sie die Abdeckung an und drehen Sie sie
nach vorne.
Verstauen
Verstauen Sie die Abdeckung in der Vertiefung in
Höhe der Kofferraumladekante, die beiden hinteren
Griffl eisten sind nach oben gerichtet.
Drücken Sie die Abdeckung zunächst nach links.
Lassen Sie sie wieder los.
Ordnen Sie die beiden Klappen an und schließen Sie
die Klappe wieder.
Die Aufrollvorrichtung besteht aus drei
Klappen, mit denen sich der Kofferraum
verdunkeln lässt, wobei sich die Sitzplätze der
Reihe 2 dabei sowohl in der Standard-Position,
als auch in der Komfort-Position befi nden
können.
Jede Klappe verfügt über zwei Klemmen, die jeweils
in die Füße der Kopfstützen eingehängt werden.
Page 117 of 268
11 5
SICHERHEI
T
4
11 5
Airbags
Was Sie beachten sollten
Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgurt an und
achten Sie auf den richtigen Sitz des Gurtes.
Achten Sie darauf, dass sich nichts zwischen den
Insassen und den Airbags befi ndet (Kinder, Tiere,
Gegenstände). Dadurch könnten diese in ihrer
Funktionstüchtigkeit beeinträchtigt oder die Insassen
verletzt werden.
Lassen Sie die Airbag-Systeme nach einem Unfall
oder Diebstahl des Fahrzeugs überprüfen.
Eingriffe an den Airbag-Systemen dürfen nur von
Fachkräften des CITROËN-Händlernetzes oder von
einer qualifi zierten Werkstatt vorgenommen werden.
Auf den Airbag Abdeckungen dürfen weder Aufkleber
noch sonstige Gegenstände befestigt werden. Selbst
bei Einhaltung aller genannten Vorsichtsmaßnahmen
kann die Gefahr von Verletzungen bzw. leichten
Verbrennungen an Kopf, Oberkörper oder Armen
beim Auslösen eines Airbags nicht ausgeschlossen
werden. Der Airbag füllt sich nahezu augenblicklich
(innerhalb einiger Millisekunden) und entleert
sich daraufhin ebenso schnell wieder, wobei die
warmen Gase durch dafür vorgesehene Öffnungen
entweichen.
Seitenairbags
Ziehen Sie nur empfohlene Schutzbezüge über
die Sitze, da bei diesen nicht die Gefahr besteht,
dass sie das Entfalten der Seitenairbags behindern.
Wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifi zierte Werkstatt.
Befestigen Sie niemals etwas an den Rückenlehnen
der Sitze und kleben Sie nichts darauf. Dadurch
könnten beim Entfalten des Seitenairbags
Verletzungen am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper möglichst nicht
näher als nötig an die Tür.
Frontairbags
Halten Sie das Lenkrad beim Fahren nicht an den
Speichen und legen Sie die Hände nicht auf das
Mittelteil des Lenkrads.
Achten Sie darauf, dass der Beifahrer die Füße nicht
auf das Armaturenbrett legt. Er könnte beim Entfalten
des Airbags schwere Verletzungen davontragen.
Rauchen Sie nach Möglichkeit nicht, da beim
Entfalten der Airbags durch die Zigarette oder Pfeife
Verbrennungen oder Verletzungen verursacht werden
können.
Ferner sollten Sie das Lenkrad niemals ausbauen,
durchbohren oder heftigen Stößen aussetzen.
Die Airbags funktionieren nur bei
eingeschalteter Zündung.
Dieses System funktioniert nur einmal. Bei
einem zweiten Aufprall (beim gleichen oder einem
anderen Unfall) funktioniert der Airbag nicht.
Die Auslösung des oder der Airbags ist mit der
Freisetzung einer leichten Rauchfahne und
einem Geräusch verbunden, verursacht durch
die Aktivierung der im System eingebauten
pyrotechnischen Patrone.
Dieser Rauch ist nicht schädlich, kann jedoch bei
empfi ndlichen Personen Reizungen auslösen.
Das Explosionsgeräusch kann kurzzeitig zu einer
leichten Gehörbeeinträchtigung führen.
Beim Einbau eines Kindersitzes entgegen
der Fahrtrichtung muss der Beifahrerairbag
unbedingt inaktiviert werden. Abschnitt 4,
Absatz "Kinder an Bord".
