8
Interiér

MIESTO VODIČA



1.
Ovládanie osvetlenia a
ukazovatele smeru.

2.
Združený prístroj s displejom.

3.
Ovládanie stieračov, ostrekovač
skla, palubný počítač.

4.
Zapaľovanie.

5.
Ovládanie autorádia.

6.
Airbag vodiča, zvuková výstraha.

7.
Nastavenie výšky a hĺbky
volantu.

8.
Ovládanie regulátora,
obmedzovača rýchlosti.

9.
Ovládací panel, pomoc pri
parkovaní, nastavenie výšky
svetlometov, ESC, Stop & Start.

10.
Otvorenie kapoty motora.

11 .
Nastavenie vonkajších spätných
zrkadiel s elektrickým ovládaním.

3
3
4
4
4
15
1
ZOZNÁMENIE sa s VOZIDLO
M


Interiér


Ochrana proti privretiu
Neutralizácia airbagu
Detské sedačky
Detská bezpečnostná poistka na
bočných dverách
Zrkadlo na sledovanie detí

DETI VO VOZIDLE

127
103 102 118

117

33
PRIPRAVENÝ na ODCHO
D
22

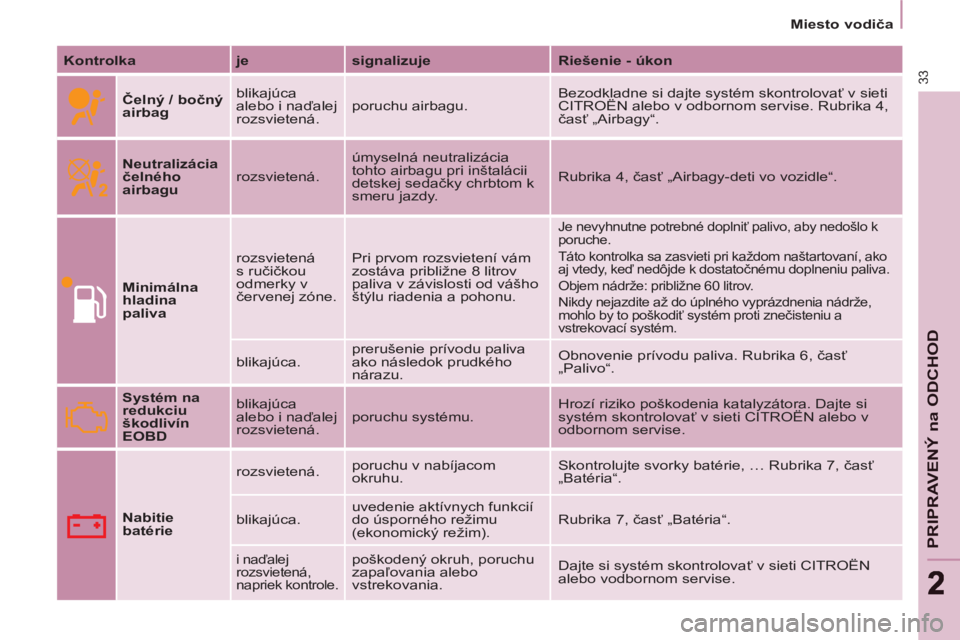

Miesto vodiča


Kontrolka

je

signalizuje

Riešenie - úkon


Čelný / bočný
airbag
blikajúca
alebo i naďalej
rozsvietená. poruchu airbagu. Bezodkladne si dajte systém skontrolovať v sieti
CITROËN alebo v odbornom servise. Rubrika 4,
časť „Airbagy“.

Neutralizácia
čelného
airbagu
rozsvietená. úmyselná neutralizácia
tohto airbagu pri inštalácii
detskej sedačky chrbtom k
smeru jazdy. Rubrika 4, časť „Airbagy-deti vo vozidle“.

Minimálna
hladina
paliva
rozsvietená
s ručičkou
odmerky v
červenej zóne. Pri prvom rozsvietení vám
zostáva približne 8 litrov
paliva v závislosti od vášho
štýlu riadenia a pohonu.
Je nevyhnutne potrebné doplniť palivo, aby nedošlo k
poruche.
Táto kontrolka sa zasvieti pri každom naštartovaní, ako
aj vtedy, keď nedôjde k dostatočnému doplneniu paliva.
Objem nádrže: približne 60 litrov.
Nikdy nejazdite až do úplného vyprázdnenia nádrže,
mohlo by to poškodiť systém proti znečisteniu a
vstrekovací systém.
blikajúca. prerušenie prívodu paliva
ako následok prudkého
nárazu. Obnovenie prívodu paliva. Rubrika 6, časť
„Palivo“.

Systém na
redukciu
škodlivín
EOBD
blikajúca
alebo i naďalej
rozsvietená. poruchu systému. Hrozí riziko poškodenia katalyzátora. Dajte si
systém skontrolovať v sieti CITROËN alebo v
odbornom servise.

Nabitie
batérie
rozsvietená. poruchu v nabíjacom
okruhu. Skontrolujte svorky batérie, … Rubrika 7, časť
„Batéria“.
blikajúca. uvedenie aktívnych funkcií
do úsporného režimu
(ekonomický režim). Rubrika 7, časť „Batéria“.

i naďalej
rozsvietená,
napriek kontrole. poškodený okruh, poruchu
zapaľovania alebo
vstrekovania. Dajte si systém skontrolovať v sieti CITROËN
alebo vodbornom servise.

111
BEZPEČNOS
Ť
4



Bezpečnostné pásy


BEZPEČNOSTNÉ PÁSY

Nastavenie výšky

Uchopte ovládač s vodidlom pásu
a posuňte celok na strane sedadla
vodiča a na strane individuálneho
sedadla spolujazdca.


Zapnutie

Potiahnite popruh a následne vložte
jeho koniec do uzáveru.
Skontrolujte správne zapnutie popruhu
tak, že zaň potiahnete.


Kontrolka nezapnutého pásu
vodiča
Odopnutie

Zatlačte na červené tlačidlo.
Ak si vodič pás nezapol,
pri naštartovaní vozidla sa
rozsvieti táto kontrolka.


Správne použitie

Vodič je povinný sa presvedčiť, že
spolujazdci používajú bezpečnostné
pásy správnym spôsobom a že všetci
sú pripútaní, skôr ako sa vozidlo
rozbehne.
Nezávisle na mieste, na ktorom sa
nachádzate, vo vozidle si vždy založte
bezpečnostný pás a to aj pri jazde na
krátku vzdialenosť.
Bezpečnostné pásy sú vybavené
navijakom, ktorý umožňuje
automatické nastavenie dĺžky pásu
vzhľadom na vašu telesnú stavbu.
Nepoužívajte pomôcky (štipce na
prádlo, spony, zatváracie
špendlíky, ...), ktoré by umožnili zväčšiť
vôlu bezpečnostných pásov.
Po použití pásu sa presvedčite, či bol
správne zvinutý.
Následne na sklopenie alebo
odstránenie zadného sedadla alebo
lavice sa presvedčite o správnom
zvinutí pásu a či je pripravený uzáver,
do ktorého sa vsunie koncovka pásu.
V závislosti od druhu a sily nárazu
sa môže pyrotechnické zariadenie
uviesť do činnosti skôr a nezávisle na
rozvinutí sa airbagov. Okamžite napne
pásy a pritlačí ich k telám cestujúcich.
Spustenie napínačov je doprevádzané
miernym únikom neškodného plynu
a hlukom spôsobeným aktiváciou
pyrotechnickej nálože, integrovanej v
systéme.

11 2 11 2



Bezpečnostné pásy


Odporúčania pre deti:


- ak má dieťa menej ako 12 rokov
alebo meria menej ako jeden meter
päťdesiat, používajte adekvátne
detské sedačky,

- nikdy neprevážajte dieťa na vašich
kolenách, ani v prípade, ak máte
zapnutý bezpečnostný pás.
Viac informácií týkajúcich sa
detských sedačiek získate v
rubrike 4, časti „Deti vo vozidle“.
Bezpečnostné pásy čistite
mydlovou vodou alebo
čistiacim prostriedkom na textil,
predávaným v sieti CITROËN.
Z dôvodov platných bezpečnostných
predpisov sa sieť CITROËN zaručuje
za všetky zásahy a prehliadky,
kontroly pri údržbe a vybavenie vašich
bezpečnostných pásov.
Bezpečnostné pásy si nechajte
pravidelne kontrolovať (aj po miernom
náraze) v sieti CITROËN alebo v
odbornom servise: nesmú byť na
nich známky poškodenia, roztrhnutia,
strapkania a nesmú byť zmenené ani
upravené.
Obmedzovač silového účinku
zmierni tlak pásov, vyvinutý na telách
cestujúcich.
Pásy s pyrotechnickým napínaním sú
aktívne pri zapnutom zapaľovaní.
Navijaky sú vybavené automatickým
blokovacím zariadením, ktoré sa
aktivuje v prípade nárazu, prudkého
brzdenia alebo prevrátenia vozidla.
Pás môžete odopnúť zatlačením
červeného tlačidla na spone. Po
odopnutí sprevádzajte pás rukou.
V prípade, ak sa napínač
e uviedli do
činnosti, rozsvieti sa kontrolka airbagu.
Obráťte sa na sieť CITROËN alebo
odborný servis.
Aby bol bezpečnostný pás účinný,
musí:


- ním byť pripútaná len jedna osoba,

- nesmie byť prekrútený, skontrolujte
ho pravidelným potiahnutím
smerom dopredu,

- byť napnutý v tesnej blízkosti tela.
Horná časť pásu musí prechádzať
priehlbinou ramena.
Brušná časť musí prechádzať cez
spodnú časť panvy.
Nezamieňajte uzávery pásov,
nemuseli by úplne spĺňať svoju úlohu.
Ak sú sedadlá vybavené opierkami
lakťov, musí brušná časť pásu vždy
prechádzať pod touto opierkou.
Správne zapnutie pásu skontrolujete
tak, že za popruh krátko a rýchlo
zatiahnete.

Pásy na predných miestach

Predné miesta sú vybavené
pyrotechnickými napínačmi a
obmedzovačmi silového účinku.




Pásy na zadných miestach
(5-miestne)
Zadné sedadlá sú vybavené pásmi s
tromi uchytávacími bodmi a navijakom.

11 4 11 4



Airbagy


AIRBAGY

Airbagy boli skonštruované, aby
zvýšili bezpečnosť cestujúcich pri
prudkom náraze; sú doplnkovým
zariadením bezpečnostných pásov s
obmedzovačom silového účinku. Pri náraze elektronické snímače
zaznamenávajú a analyzujú čelné
a bočné nárazy v detekčných
nárazových zónach:


- v prípade prudkého nárazu sa
airbagy rozvinú takmer okamžite
a prispievajú tak k lepšej ochrane
cestujúcich vo vozidle. Ihneď po
náraze sa airbagy rýchlo vyfúknu,
aby nerušili viditeľnosť a prípadnú
snahu cestujúcich opustiť vozidlo,
- v prípade mierneho nárazu v
zadnej časti vozidla a v niektorých
prípadoch prevrátenia vozidla
sa airbagy nerozvinú; v týchto
situáciách prispieva k vašej
ochrane len bezpečnostný pás.
Intenzita nárazu závisí od povahy
prekážky a rýchlosti vozidla v okamihu
kolízie.

11 5
BEZPEČNOS
Ť
4
11 5



Airbagy



Správne použitie

Seďte v prirodzenej a vertikálnej
polohe.
Na sedadle sa pripútajte a správne
nastavte bezpečnostný pás.
Nenechávajte nič medzi cestujúcimi
a airbagmi (dieťa, zviera, predmet,..).
Mohli by brániť činnosti airbagov alebo
poraniť cestujúcich.
Po nehode, alebo ak bolo vozidlo
predmetom krádeže, si nechajte
systém airbagov prekontrolovať.
Každý zásah na systéme airbagov
je striktne zakázaný s výnimkou
personálu siete CITROËN alebo
odborného servisu.
Aj napriek dodržiavaniu všetkých
uvedených opatrení hrozí určité riziko
a teda nie je vylúčené, pri rozvinutí
airbagu, drobné poranenie alebo
popálenie hlavy, hrudníka alebo rúk.
Airbag sa nafúkne takmer okamžite
(niekoľko milisekúnd) a následne sa
vypustí, pričom súčasne dochádza k
úniku teplého plynu z otvorov určených
na tento účel.
Bočné airbagy
Sedadlá pokrývajte len odporúčanými
poťahmi. Nehrozí tak riziko, že by tieto
poťahy mohli brániť rozvinutiu bočných
airbagov. Obráťte sa na sieť CITROËN
alebo odborný servis.
Nič neupevňujte alebo nenaliepajte
na operadlá sedadiel, môže dôjsť k
zraneniam hrudníka, ramena alebo
ruky nafúknutím bočného airbagu.
Nenakláňajte sa k dverám viac než je
to nevyhnutné.

Čelné airbagy
Pri riadení vozidla nedržte volant za
ramená volantu a nenechávajte ruky
položené na stredovom paneli volantu.
Nedovoľte prednému spolujazdcovi
vykladať si nohy na prístrojovú dosku,
v opačnom prípade hrozí pri rozvinutí
airbagov riziko vážneho poranenia.
V rámci možností sa zdržte fajčenia,
nafúknutie airbagov by mohlo zapríčiniť
popáleniny alebo zranenia súvisiace s
cigaretou alebo fajkou.
Volant nikdy nedemontujte,
neprederavujte alebo nepodrobujte
silným úderom.

Airbagy sú v aktívnom stave len
pri zapnutom zapaľovaní.

Táto výbava je funkčná len jedenkrát.
V prípade ďalšieho nárazu (v rámci
tej istej alebo inej nehody) je airbag
nefunkčný.
Rozvinutie jedného alebo viacerých
airbagov je sprevádzané miernym
únikom plynu a hlukom, spôsobeným
aktiváciou pyrotechnickej nálože, ktorá
je integrovaná v systéme.
Tento únik plynu nie je zdraviu
škodlivý, ale u citlivých osôb môže mať
mierne dráždivé účinky.
Hluk detonácie môže zapríčiniť na
krátku dobu mierny pokles sluchovej
kapacity.
Ak je na prednom sedadle
spolujazdca inštalovaná detská
sedačka chrbtom k smeru
jazdy, musí byť airbag spolujazdca
bezpodmienečne neutralizovaný.
Rubrika 4, časť "Deti vo vozidle".

11 6 11 6



Airbagy



Airbagy roletové

Je to systém, ktorý chráni vodiča a
spolujazdcov (okrem stredného miesta
v 2. rade) v prípade prudkého bočného
nárazu tak, aby sa obmedzilo riziko
poranenia hlavy.
Roletové airbagy sú vsadené v
stĺpikoch a hornej časti interiéru kabíny.

Aktivácia
Rozvinie sa súčasne s príslušným
bočným airbagom pri prudkom bočnom
náraze, pôsobiacom na celú alebo len
čiastočnú bočnú nárazovú zónu B ,
kolmo na pozdĺžnu os vozidla v
horizontálnej rovine a smerom z
vonkajšej do vnútornej časti vozidla.
Roletový airbag sa rozvinie medzi
predným alebo zadným cestujúcim a
oknami.



Airbagy bočné

Je to systém, ktorý chráni vodiča
a predného spolujazdca v prípade
prudkého bočného nárazu tak, aby sa
obmedzilo riziko poranenia hrudníka.
Bočné airbagy sú vsadené vo výstuži
operadla predného sedadla na strane
dverí.

Aktivácia
Airbag sa rozvinie len na jednej
strane pri prudkom bočnom náraze,
pôsobiacom kolmo na pozdĺžnu
os vozidla, v celej zóne alebo v
časti bočnej nárazovej zóny B
, v
horizontálnej rovine a smerom z
vonkajšej do vnútornej časti vozidla.
Bočný airbag sa rozvinie medzi
predným cestujúcim a panelom
príslušných dverí.
Detekčné nárazové zóny


A.
Čelná nárazová zóna.

B.
Bočná nárazová zóna.
Porucha činnosti
Ak sa táto kontrolka rozsvieti
na združenom prístroji,
sprevádzaná zvukovým
signálom a správou na
displeji, obráťte sa na sieť
CITROËN alebo na odborný servis,
kde vám systém skontrolujú. V prípade
prudkého nárazu by sa airbagy
nemuseli rozvinúť.

V prípade mierneho nárazu alebo
zachytenia boku vozidla alebo v
niektorých prípadoch prevrátenia
vozidla sa airbag nemusí rozvinúť.

11 7
BEZPEČNOSŤ
4
11 7



Airbagy



Čelné airbagy

Sú integrované v strede volantu na
strane vodiča a v prístrojovej doske na
strane predného spolujazdca.

Aktivácia
Aktivujú sa súčasne, s výnimkou
neutralizácie čelného airbagu
spolujazdca, v prípade prudkého
čelného nárazu v celej zóne alebo
len časti čelnej nárazovej zóny A
, v
pozdĺžnej osi vozidla v horizontálnej
rovine a v smere z prednej k zadnej
časti vozidla.
Čelný airbag sa rozvinie medzi
predným cestujúcim a prístrojovou
doskou, čím zmierni jeho náraz
smerom dopredu.
Neutralizácia
Neutralizovaný môže byť len čelný
airbag spolujazdca:


- Vypnuté zapaľovanie
, vsuňte
kľúč od zapaľovania do ovládača
neutralizácie airbagu spolujazdca,

- otočte ním do polohy „

OFF“
,

- následne ho vytiahnite, pričom ho
pridržte v tejto polohe.
Na prístrojovej doske sa
rozsvieti kontrolka airbagu
počas celej doby neutralizácie
airbagu spolujazdca. V prípade stáleho rozsvietenia
oboch kontroliek airbagov
neinštalujte detskú sedačku do
polohy chrbtom k smeru jazdy,
poraďte sa v sieti CITROËN
alebo v odbornom servise.

Porucha čelného airbagu
Pre zaistenie bezpe
čnosti
vášho dieťaťa bezpodmienečne
neutralizujte airbag spolujazdca
v prípade, ak nainštalujete detskú
sedačku do polohy chrbtom k
smeru jazdy na sedadlo predného
spolujazdca. V opačnom prípade hrozí
dieťaťu pri rozvinutí airbagu vážne
poranenie.
Opätovná aktivácia
V polohe „

OFF"
sa airbag spolujazdca
v prípade čelného nárazu neuvoľní.
Ihneď po demontáži detskej sedačky
zo sedadla predného spolujazdca
otočte ovládač do polohy „

ON"
, čím
airbag aktivujete a zabezpečíte tak
maximálnu ochranu spolujazdca v
prípade čelného nárazu.
Ak sa rozsvieti táto kontrolka
sprevádzaná zvukovým
signálom a správou na
displeji, obráťte sa na sieť
CITROËN alebo na odborný
servis, kde vám systém
skontrolujú.

11 8 11 8



Deti vo vozidle

VŠEOBECNÉ INFORMÁCIE O
DETSKÝCH SEDAČKÁCH


Základnou snahou spoločnosti
CITROËN, už pri tvorbe koncepcie
vášho vozidla, je zachovanie
bezpečnosti, avšak táto závisí do
značnej miery aj od vás.
Z dôvodu zachovania maximálnej
bezpečnosti dodržiavajte nasledovné
odporúčania:


- všetky deti do 12 rokov alebo
deti menšie ako jeden meter
päťdesiat musia byť prepravované
v homologovanej detskej sedačke,
ktorá zodpovedá hmotnosti
dieťaťa, na miestach vybavených
bezpečnostnými pásmi alebo
uchytením ISOFIX,

- štatisticky je dokázané, že
najbezpečnejšie miesta pre vaše
deti sú na zadných sedadlách
vášho vozidla,

- dieťa s hmotnosťou nižšou ako 9 kg
musí byť povinne prepravované
v polohe „chrbtom k smeru jazdy“
vpredu ako aj vzadu,

- spolujazdec nesmie cestovať s
dieťaťom posadeným na jeho
kolenách.



DETSKÁ SEDAČKA NA PREDNOM MIESTE


„Chrbtom k smeru jazdy“
Na zadných miestach sa táto poloha
odporúča do veku 2 rokov.
Ak je detská sedačka typu „chrbtom
k smeru jazdy“ inštalovaná na mieste
predného spolujazdca, musí byť
airbag spolujazdca bezpodmienečne
neutralizovaný. V opačnom prípade je
dieťa vystavené riziku vážneho alebo
smrteľného poranenia pri rozvinutí
airbagu.
„Čelom k smeru jazdy“
Na zadných miestach sa táto poloha
odporúča od veku 2 rokov.
Ak je detská sedačka typu „čelom k
smeru jazdy“ inštalovaná na mieste
predného spolujazdca, ponechajte
airbag spolujazdca aktívny.


Pravidlá prepravy detí sú
špecifi cké pre každú krajinu.
Oboznámte sa s legislatívou
platnou vo vašej krajine.
Oboznámte sa so zoznamom sedačiek
homologovaných pre vašu krajinu.
Uchytenia isofi x, zadné miesta, airbag
spolujazdca a neutralizácia závisia od
verzie uvedenej do predaja.
