CITROEN BERLINGO MULTISPACE 2015 Eksploatavimo vadovas (in Lithuanian)

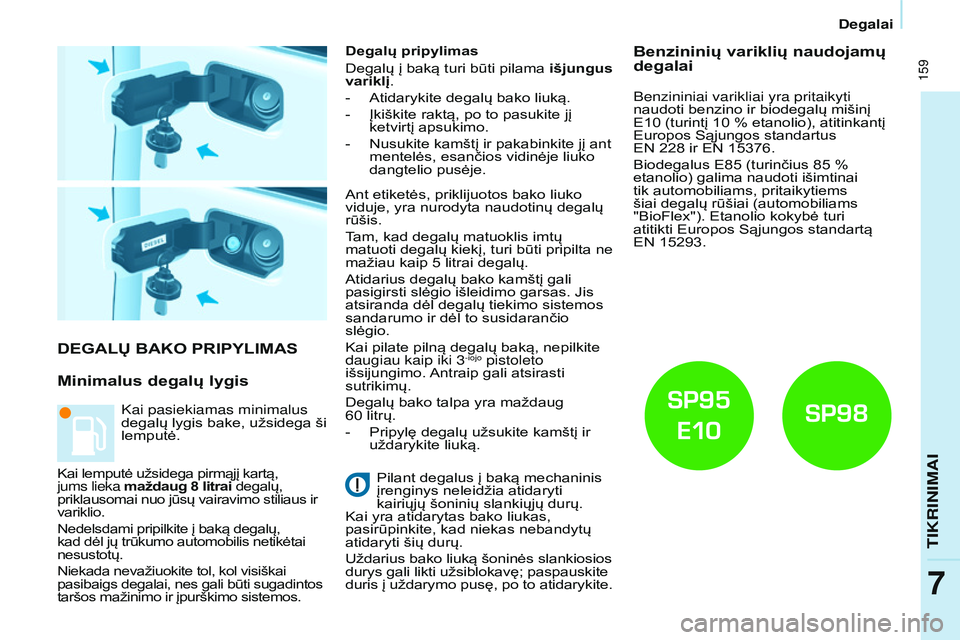

159
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
DEGALų BAKO PRIPYLIMAS
Minimalus
degalų lygis
Degalų pripylimas
Degalų į baką turi būti pilama išjungus
variklį.
-

Atidarykite degalų bako liuką.
-


Įkiškite raktą, po to pasukite jį
ketvirtį apsukimo.
-


Nusukite kamštį ir pakabinkite jį ant
mentelės, esančios vidinėje liuko
dangtelio pusėje.
Pilant degalus į baką mechaninis
įrenginys neleidžia atidaryti
kairiųjų šoninių slankiųjų durų.
Kai yra atidarytas bako liukas,
pasirūpinkite, kad niekas nebandytų
atidaryti šių durų.
Uždarius bako liuką šoninės slankiosios


durys gali likti užsiblokavę; paspauskite
duris į uždarymo pusę, po to atidarykite.
k

ai pasiekiamas minimalus
degalų lygis bake, užsidega ši
lemputė. Ant etiketės, priklijuotos bako liuko
viduje, yra nurodyta naudotinų degalų
rūšis.
Tam, kad degalų matuoklis imtų
matuoti degalų kiekį, turi būti pripilta ne
mažiau kaip 5
litrai degalų.
Atidarius degalų bako kamštį gali
pasigirsti slėgio išleidimo garsas. Jis
atsiranda dėl degalų tiekimo sistemos
sandarumo ir dėl to susidarančio
slėgio.
Kai pilate pilną degalų baką, nepilkite
daugiau kaip iki 3
-iojo pistoleto
išsijungimo. Antraip gali atsirasti
sutrikimų.
Degalų bako talpa yra maždaug
60

litrų.
-

Pripylę degalų užsukite kamštį ir
uždarykite liuką.
Benzininių variklių naudojamų
degalai
Benzininiai varikliai yra pritaikyti
naudoti benzino ir biodegalų mišinį
E10 (turintį 10 % etanolio), atitinkantį
Europos Sąjungos standartus
EN 228
ir EN 15376.
Biodegalus E85
(turinčius 85 %
etanolio) galima naudoti išimtinai
tik automobiliams, pritaikytiems
šiai degalų rūšiai (automobiliams
"BioFlex"). Etanolio kokybė turi
atitikti Europos Sąjungos standartą
EN
15293.
Kai lemputė užsidega pirmąjį kartą,
jums lieka maždaug 8 litrai degalų,
priklausomai nuo jūsų vairavimo stiliaus ir
variklio.
Nedelsdami pripilkite į baką degalų,
kad dėl jų trūkumo automobilis netikėtai
nesustotų.
Niekada nevažiuokite tol, kol visiškai
pasibaigs degalai, nes gali būti sugadintos
taršos mažinimo ir įpurškimo sistemos.
tikRiNiMai
7
degalai

DIESEL

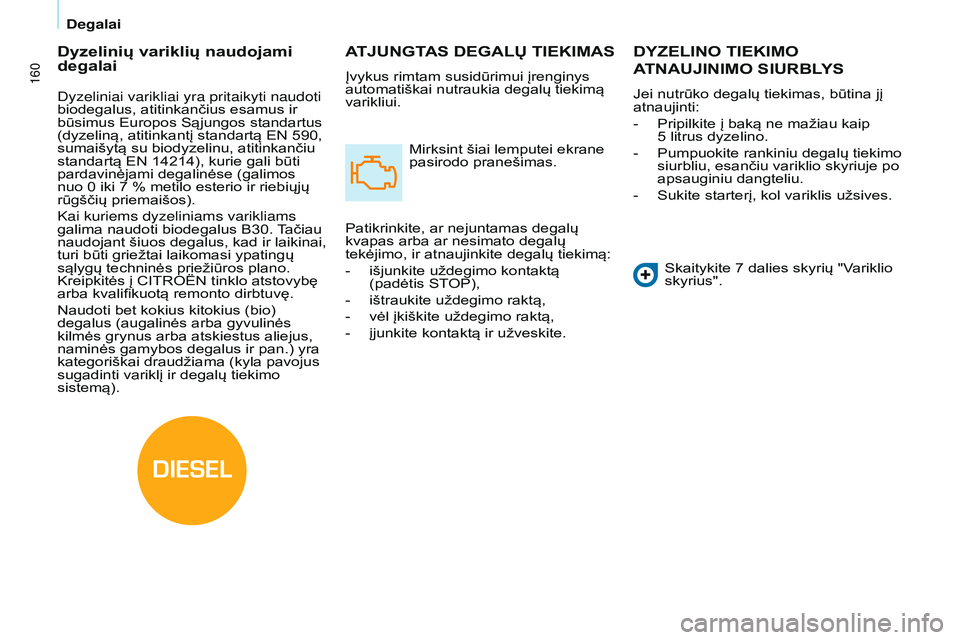

160
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
ATJUNGTAS DEGAL ų TIEKIMAS
Įvykus rimtam susidūrimui įrenginys
automatiškai nutraukia degalų tiekimą
varikliui.
Mirksint šiai lemputei ekrane
pasirodo pranešimas.
Patikrinkite, ar nejuntamas degalų
kvapas arba ar nesimato degalų
tekėjimo, ir atnaujinkite degalų tiekimą:
-

išjunkite uždegimo kontaktą
(padėtis ST

OP),
-

ištraukite uždegimo raktą,
-


vėl įkiškite uždegimo raktą,
-


įjunkite kontaktą ir užveskite.
DYzELINO TIEKIMO
A
TNAUJINIMO SIURBLYS
Skaitykite 7 dalies skyrių "Variklio
skyrius".
Dyzelinių variklių naudojami
degalai
dyzeliniai varikliai yra pritaikyti naudoti
biodegalus, atitinkančius esamus ir
būsimus Europos Sąjungos standartus
(dyzeliną, atitinkantį standartą EN 590,
sumaišytą su biodyzelinu, atitinkančiu
standartą EN 14214), kurie gali būti
pardavinėjami degalinėse (galimos
nuo 0
iki 7 % metilo esterio ir riebiųjų
rūgščių priemaišos).
k

ai kuriems dyzeliniams varikliams
galima naudoti biodegalus B30. Tačiau
naudojant šiuos degalus, kad ir laikinai,
turi būti griežtai laikomasi ypatingų
sąlygų techninės priežiūros plano.
Kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Naudoti bet kokius kitokius (bio)
degalus (augalinės arba gyvulinės
kilmės grynus arba atskiestus aliejus,
naminės gamybos degalus ir pan.) yra
kategoriškai draudžiama (kyla pavojus
sugadinti variklį ir degalų tiekimo
sistemą). Jei nutrūko degalų tiekimas, būtina jį
atnaujinti:
-

Pripilkite į baką ne mažiau kaip
5

litrus dyzelino.
-

Pumpuokite rankiniu degalų tiekimo
siurbliu, esančiu variklio skyriuje po
apsauginiu dangteliu.
-


Sukite starterį, kol variklis užsives.
degalai

161
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
"BLUEHDI"
IR
PRIEDAS "A D B LUE
®"Technologija"adBlue®" yra sprendimo, reikalingo
tinkamam sistemos SCR veikimui,
komercinė markė.
a
utomobiliai su varikliu "BlueH d i" turi
priedui " a dBlue
®" skirtą bakelį, kurio
talpa yra 17

litrų.
Jis turi į išorę išvestą įpylimo angą,
esančią degalų bako kamščio kairėje
pusėje ir uždengtą mėlynu kamšteliu.
Priedo "
a
dBlue
®" bakelis galės būti
pripiltas iš 5

arba 10 litrų bidono arba
1,89

litro flakono, arba atvažiavus
į degalinę, kuri turi specialų siurblį
priedui "
a
dBlue
®" lengviesiems
automobiliams.
Esant reikalui ši procedūra galės
būti atlikta, kai jūs apsilankysite
Sistema "BlueHDi" skirta sumažinti
azoto oksidų (NOx) emisiją 90

%,
transformuodama NOx dujas į
vandens garus ir azotą tam skirtame
katalizatoriuje -
s
CR (
s
elected
Catalytic Reduction).
Šis tikslas atitinka taršos emisijos
normas "Euro", kurias nustatė Europos
Sąjunga, siekdama apriboti vidaus
degimo variklių išmetamųjų dujų taršą.
Variklių karta "BlueHDi" atitinka
ES normą "Euro 6" naudodama
skystą priedą "AdBlue
®", supiltą į
tam skirtą bakelį ir leidžiantį perdirbti
išmetamąsias dujas.
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Dėmesio, kai kuriose degalinėse
turimi didelio našumo priedo
siurbliai, pritaikyti išimtinai tik didžiųjų
sunkvežimių ir autobusų rezervuarams,
netinka nei lengviesiems
automobiliams, nei lengviesiems
sunkvežiniams ar mikroautobusams.
Niekada nesinaudokite šiais siurbliais.
tikRiNiMai
7
Priedas "adBlue®"

162
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Tinkamas naudojimasis
k
ai priedo " a dBlue®" bakelyje
pakanka, nerodoma jokia informacija.
Tačiau, kai priedo atsargų bakelyje
lieka tiek, kad su juo galima
nuvažiuoti ne daugiau kaip 2
400 km
(1

500

mylių), jus įspėja įvairūs
laikini signalai (kontrolinė lemputė,
pranešimas, signalizatoriaus garsas),
kurių rodymas intensyvėja, kol jie
tampa ištisiniai.
Įveikiant likusius su priedu kilometrus
mažėja jo atsargos, o įspėjimai
intensyvėja, kol pranešimas imamas
rodyti nuolat.
k

ai priedo "
a
dBlue
®" bakelis ištuštėja,
tampa neįmanoma užvesti variklį.
Labai patartina nelaukti, kol įsėjimai
bus rodomi paeiliui, ir pripildyti priedo
"
a
dBlue
®" bakelį per tinkamą laiką.
Priedo bakelio pripylimas
l

engviesiems automobiliams
parduodami 5

arba 10

litrų bidonai,
arba 1,89

litro (1/2

galono) flakonai
CITROËN tinklo atstovybėse,
belaukiant, kol jos turės priedo AdBlue
®
įpylimo siurblius.
j

ei priedo "
a
dBlue
®" bakelį norite
pripilti pats, įsitikinkite, ar turite
pritaikytą pripylimo žarnelę, kuri būna
arba nebūna parduodama kartu su
priedo bidonu.
Priedas "adBlue®"

163
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Priedo atsargų rodymas
Įspėjimų nustatymai ir rodymasNorėdami daugiau sužinoti apie
įspėjimų rodmenis ir lemputes
skaitykite 3
dalies skyrelį
"Vairavimo pultas". Kai su priedu galima nuvažiuoti
daugiau nei 2
400 km (1 500 mylių)
Nėra jokio įspėjimo.
Kai lieka mažiau nei 2
400 km,
užsidega lemputė "UREA" ir laikinai
pasirodo pranešimas apie priedo
atsargas.
Įspėjimas bus kartojamas kas 300
km
(200
mylių) iki kitos pasiektos ribos.
Kaskart įjungus kontaktą pasirodys
įspėjimas ir pasigirs signalizatoriaus
garsas. Kai su priedu galima nuvažiuoti
nuo 2 400 (1 500 mylių) iki 600 km
(375 mylias)
Su priedu likęs nuvažiuoti atstumas
Su jutikliniu ekranu:
Kai lieka nuvažiuoti daugiau kaip
5
000 km (3 100 mylių), vertė nėra
fiksuojama. Paspaudę šį mygtuką
laikinai galėsite pamatyti
su priedu liekantį
nuvažiuoti atstumą.
-

pasirinkite meniu "
d riving
assistance",
-

pasirinkite "Diagnostic",
-


pasirinkite CHECK.
Priklausomai nuo pasiektos priedo
rezervo ribos, rodomi įvairaus lygio
pranešimai.
Jūs būsite informuojami, kai bus
pasiekta nauja rezervo pakopa ir
įspėjimai intensyvės nuo laikinų iki
nuolatinių.
-


Pirmoji įspėjimo riba pasirodo, kai
pasiekiamas galimų nuvažiuoti
2

400 km (1 500 mylių) rezervas.
-

Antroji įspėjimo riba pasiekiama,
kai priedo atsargų lieka nuvažiuoti
600

km (375 mylių).
-

Pagaliau kai pasiekiama 0
km
riba, jūs po variklio išjungimo
nebegalėsite jo daugiau užvesti.
tikRiNiMai
7
Priedas "adBlue®"

164
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Kai pasiekiama 600 km riba, ima
mirksėti lemputė UREA ir užsidega
lemputė Service, kartu pasirodo
pranešimas, rodantis liekančias priedo
atsargas.
Įspėjimas bus kartojamas kas
30
sekundžių, o priedo atsargos
rodomos kas 50
nuvažiuotų kilometrų
(30
mylių).
Kaskart įjungus kontaktą pasirodys
įspėjimas ir pasigirs signalizatoriaus
garsas.
Kai bus pasiekta 0
kilometrų
riba, automobilyje įrengtas
reglamentuotas įtaisas jums
nebeleis užvesti variklio. Jūsų automobilio išmetamųjų dujų
tarša nebeatitinka "Euro 6" taršos
normos ir variklis nebeužsives.
Tam, kad galėtumėte vėl užvesti
automobilio variklį, turite pripilti ne
mažiau kaip 4
litrus priedo " a dBlue
®".
-

Supilkite priedą į bakelį (per įpylimo
angą su mėlynu kamšteliu).
-


Įjunkite kontaktą neužvesdami.
-


Prieš užvesdami variklį palaukite
10


sekundžių.
Kai su priedu galima nuvažiuoti
nuo 600

km (375

mylių) iki 0

km
Variklio užvedimas blokuojamas dėl
priedo "AdBlue
®" trūkumo bakelyje
Yra pasiektas 0 km priedo "adBlue®" lygis.
Venkite, kad būtų pasiekta 0 km
riba!
V
ažiuojant įspėjimas bus kartojamas
tol, kol priedo lygis nebus pakankamai
papildytas.
Nepripylę priedo į specialų bakelį
rizikuojate, jog nebegalėsite važiuoti
automobiliu.
Paskui pripilkite daugiau priedo į
bakelį, kurio talpa yra 17
litrų.
Arba kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Priedas "adBlue®"

165
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Sistemos SCR veikimo
sutrikimas
Užsidega UREA, Service ir variklio
autodiagnostikos lemputės.
Kaskart įjungus kontaktą
signalizatoriaus garsas ir pranešimas
patvirtina taršos ribojimo sistemos
sutrikimą.
Jei tai yra laikinas sutrikimas, įspėjimas
išnyksta, kai tik taršos norma išmetimo
sistemoje vėl atitinka normą.Patvirtintas gedimas
Šalia pirmiau nurodytų signalų,
mirksi lemputė UREA ir rodomas su
priedo atsargomis galimas nuvažiuoti
atstumas kilometrais (myliomis).
Įspėjimas bus kartojamas kas
30
sekundžių ir atnaujinamas galimas
nuvažiuoti atstumas 50 km pakopomis.
Kai tik galie, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Antraip rizikuojate, kad nebegalėsite
važiuoti automobiliu. Variklio užvedimas blokuojamas
nuvažiavus 1
100 km (700 mylių)
Nustatytas sutrikimas
Kaskart pabandžius užvesti variklį
suveikia įspėjimas ir pasirodo
pranešimas "Emissions fault:
Starting prevented" (taršos kontrolės
sutrikimas: užvesti draudžiama).
Tačiau, jei nuvažiavus 50
km
(30
mylių) nuolat rodomas
įspėjimas ir dega lemputės,
patvirtinamas gedimas.
Variklio užvedimo blokavimo įtaisas
suveiks automatiškai, jei nuo šio
patvirtinimo bus nuvažiuota daugiau
kaip 1
100 km (700 mylių).
Kai tik galite, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
tikRiNiMai
7
Priedas "adBlue®"

166
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Priedo "AdBlue®" pripylimas ar
papildymas
Atsargumo priemonės
Naudokite tik ISO 22241
standartą
atitinkantį priedą "AdBlue
®".
Priedas "
a
dBlue ®" yra medžiaga,
pagaminta iš karbamido.
Šis skystis yra nedegus, bespalvis ir
bekvapis.
Jį reikia saugoti vėsioje vietoje.
Priedo "AdBlue
®" bidonas (5 arba 10 l)
arba flakonas (1,89 l)
Patikrinktie priedo galiojimo datą.
Perskaitykite ant etiketės nurodytą
instrukciją.
Patikrinkite, ar turite tam tinkamą
įpylimo žarnelę, kuri gali būti
parduodama arba neparduodama kartu
su priedo bidonu.
Pripylimas
Jei pilant priedo prisilaistė,
nuvalykite vietą aplink įpylimo
angą drėgna šluoste.
j

ei priedo " a dBlue
®" išsiliejo
daugiau, gausiai nuplaukite šaltu
vandeniu arba nušluostykite švaria
drėgna šluoste.
Jei priedas susikristalizavo, pašalinkite
jį kepine ir šiltu vandeniu.
Įsitikinkite, kad automobilis stovi lygioje
horizontalioje vietoje.
Supilkite bidono arba flakono turinį į
tam skirtą bakelį.
Pripylę priedo į bakelį laikykitės tokių
rekomendacijų:
-

Įjunkite kontaktą neužvesdami
variklio.
-


Prieš užvesdami variklį palaukite
10

sekundžių.
Neišmeskite priedo "AdBlue
®"
bidonų ar flakonų su buitinėmis
šiukšlėmis.
Pristatykite juos į tam skirtą konteinerį
arba grąžinkite į pardavimo vietą.
Priedas "adBlue®"

167
Berlingo-2-VP_lt_Chap07_Verification_ed01-2015Berlingo-2-VP_lt_Chap07_Verification_ed01-2015
Laikykite priedą "AdBlue®"
vaikams nepasiekiamoje vietoje,
originaliame inde.
Niekada neperpilkite priedo "
a dBlue
®" į
kitą indą: skystis gali prarasti kokybę.
Niekada neskieskite priedo vandeniu.
Niekada nepilkite priedo į dyzelino
baką.
Rekomendacijos dėl
sandėliavimo
Nelaikykite priedo "adBlue®" bidonų ar
flakonų automobilyje.
Priedo "AdBlue
®" užšalimas
Priedas "
a
dBlue®" užšąla esant
žemesnei negu apytiksliai -11°C
(12,2

°F) temperatūrai, o jo savybės
suprastėja, kai šiluma pasiekia 25°C
(77°F).
Rekomenduojama laikyti flakonus
vėsioje vietoje, apsaugotoje nuo
tiesioginių saulės spindulių.
Šiomis sąlygomis priedas gali būti
saugomas ne mažiau kaip metus.
Jei priedas buvo užšalęs, jis galės
būti naudojamas, kai visiškai atšils
vidutinėje oro temperatūroje.
s
istema s CR turi priedo
" a dBlue
®" pašildymo bakelyje
įtaisą, leidžiantį automobiliui veikti
normaliomis sąlygomis.
Išskirtinėmis automobilio
eksploatavimo sąlygomis, kai
automobilis ilgą laiką laikomas
žemesnėje nei -15°C (5°F)
temperatūroje, įspėjimas apie taršos
ribojimo sistemos gedimą gali būti
susijęs su priedo "AdBlue
®" užšalimu.
Pastatykite automobilį aukštesnėje
temperatūroje bent kelioms valandoms,
kol priedas atšils iki skysto būvio.
Taršos ribojimo sistemos įspėjamoji
lemputė užges ne iškart, tai bus
nuvažiavus keletą kilometrų.
tikRiNiMai
7
Priedas "adBlue®"

168
Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015
AKUMULIATORIUS
Prieš atjungdami akumuliatorių
turite palaukti 2 minutes po kontakto
išjungimo.
Neatjunkite laidų antgalių, kol variklis
veikia.
Neįkraukite akumuliatoriaus neatjungę
laidų.
Kaskart iš naujo prijungę akumuliatorių
įjunkite uždegimo kontaktą ir prieš
užvesdami 1
minutę palaukite, kol
įsijungs automobilio elektroninės
sistemos. Vis dėlto jeigu po tokios
procedūros išlieka silpnų sutrikimų,
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Pakeitę lemputes prieš prijungdami
akumuliatorių palaukite maždaug
3
minutes.
a

utomobiliui stovint ilgiau kaip
mėnesį akumuliatorių patartina
atjungti.
Akumuliatoriaus įkrovos
atnaujinimas įkrovikliu
- Atjunkite akumuliatorių.
-
Laikykitės įkroviklio gamintojų
duotos naudojimo instrukcijos.
-


Iš naujo prijunkite pradėdami
gnybtu (-).
-


Patikrinkite gnybtų ir laidų antgalių
švarumą. Jei jie padengti sulfatu
(balkšvomis arba žalsvomis
apnašomis), nuimkite ir nuvalykite
juos.
Automobilio užvedimas
prijungus kitą akumuliatorių
- Prijunkite raudonąjį kabelį prie
abiejų akumuliatorių gnybtų (+).
-

Prijunkite vieną žaliojo arba
juodojo kabelio galą prie pagalbinio
akumuliatoriaus gnybto (-).
-


Kitą žaliojo arba juodojo kabelio
galą prijunkite prie užvedamojo
automobilio

korpuso kaip galima
toliau nuo akumuliatoriaus.
-

Įjunkite starterį ir užveskite variklį.
-


Palaukite, kol variklis ims veikti
tuščiąja eiga, ir atjunkite kabelį.
Kai automobilyje yra užkliju

ota
ši etiketė, rodo, kad naudojamas
12

V švininis akumuliatorius yra
specifinės technologijos ir parametrų,
tad prireikus pakeisti ar atjungti jį reikia
kreiptis į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Nesilaikant šių nurodymų,
akumuliatorius gali pirma laiko
susidėvėti.
Iš naujo uždėjus akumuliatorių "Stop
& Start" sistema ims veikti tik po kelių
valandų, ši trukmė priklauso nuo oro
sąlygų ir nuo akumuliatoriaus įkrovos
būklės (maždaug iki 8

valandų).
Norint įkrauti automobilio su "Stop &
Start" sistema akumuliatorių jo nereikia
atjungti.
akumuliatorius
