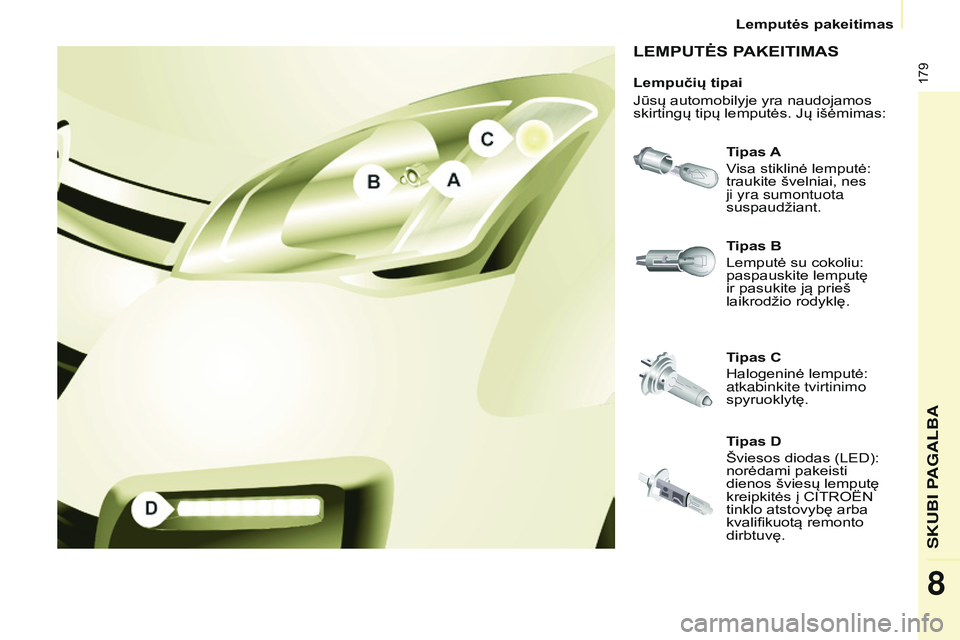

LEMPUTĖS PAKEITIMAS
Tipas A
Visa stiklinė lemputė:
traukite švelniai, nes
ji yra sumontuota
suspaudžiant.
Tipas C
Halogeninė lemputė:
atkabinkite tvirtinimo
spyruoklytę. Tipas B
Lemputė su cokoliu:
paspauskite lemputę
ir pasukite ją prieš
laikrodžio rodyklę.
Lempučių tipai
Jūsų automobilyje yra naudojamos
skirtingų tipų lemputės. Jų išėmimas:
Tipas D
Šviesos diodas (LED):
norėdami pakeisti
dienos šviesų lemputę
kreipkitės į CITROËN
tinklo atstovybę arba
kvalifikuotą remonto
dirbtuvę.
skUBi PaGalBa
8
Lemputės pakeitimas

180
Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015
2. Stovėjimo šviesų žibintai
Tipas A, W5W - 5W
-
T
raukite dangtelį už guminio
liežuvėlio ir nuimkite jį.
-

Išimkite spaudimu sumontuotos
lemputės laikiklį, traukdami jį už
jungties.
-


Pakeiskite lemputę.
-


Patikrinkite, ar gerai įsidėjo į vietą
dangtelis visais savo kraštais,
kad būtų garantuotas žibinto
sandarumas.

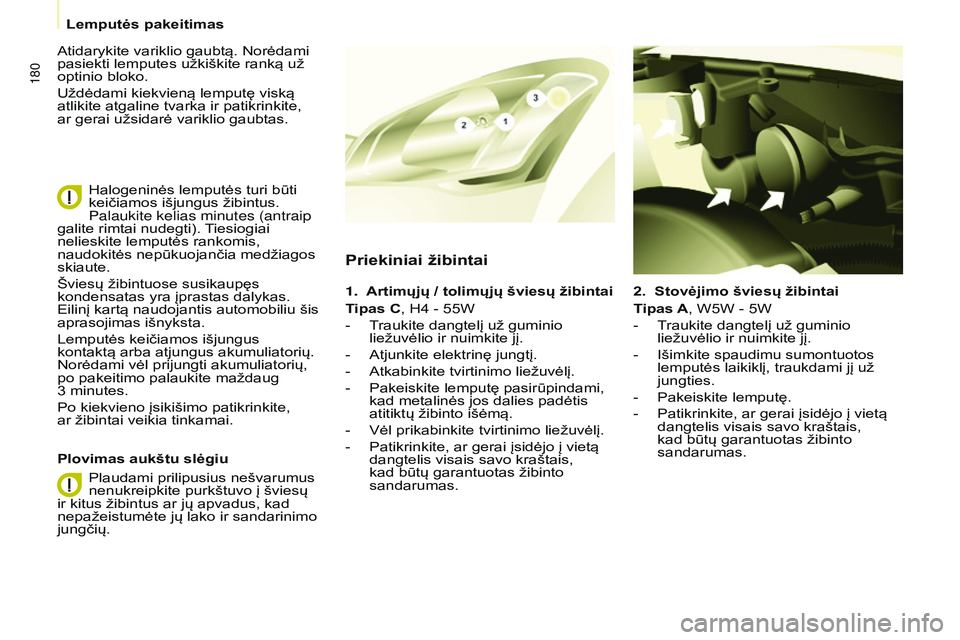

Priekiniai žibintai
1. Artimųjų / tolimųjų šviesų žibintai
Tipas C, H4 - 55W
-

T
raukite dangtelį už guminio
liežuvėlio ir nuimkite jį.
-

Atjunkite elektrinę jungtį.
-


Atkabinkite tvirtinimo liežuvėlį.
-


Pakeiskite lemputę pasirūpindami,
kad metalinės jos dalies padėtis
atitiktų žibinto išėmą.
-


Vėl prikabinkite tvirtinimo liežuvėlį.
-


Patikrinkite, ar gerai įsidėjo į vietą
dangtelis visais savo kraštais,
kad būtų garantuotas žibinto
sandarumas.
Plovimas aukštu slėgiu Atidarykite variklio gaubtą. Norėdami
pasiekti lemputes užkiškite ranką už
optinio bloko.
Uždėdami kiekvieną lemputę viską
atlikite atgaline tvarka ir patikrinkite,


ar gerai užsidarė variklio gaubtas.
Halogeninės lemputės turi būti
keičiamos išjungus žibintus.
Palaukite kelias minutes (antraip
galite rimtai nudegti). Tiesiogiai
nelieskite lemputės rankomis,
naudokitės nepūkuojančia medžiagos
skiaute.
Šviesų žibintuose susikaupęs
kondensatas yra įprastas dalykas.
Eilinį kartą naudojantis automobiliu šis
aprasojimas išnyksta.
Lemputės keičiamos išjungus
kontaktą arba atjungus akumuliatorių.
Norėdami vėl prijungti akumuliatorių,
po pakeitimo palaukite maždaug
3

minutes.
Po kiekvieno įsikišimo patikrinkite,
ar žibintai veikia tinkamai.
Plaudami prilipusius nešvarumus
nenukreipkite purkštuvo į šviesų
ir kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių.
Lemputės pakeitimas

181
Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015

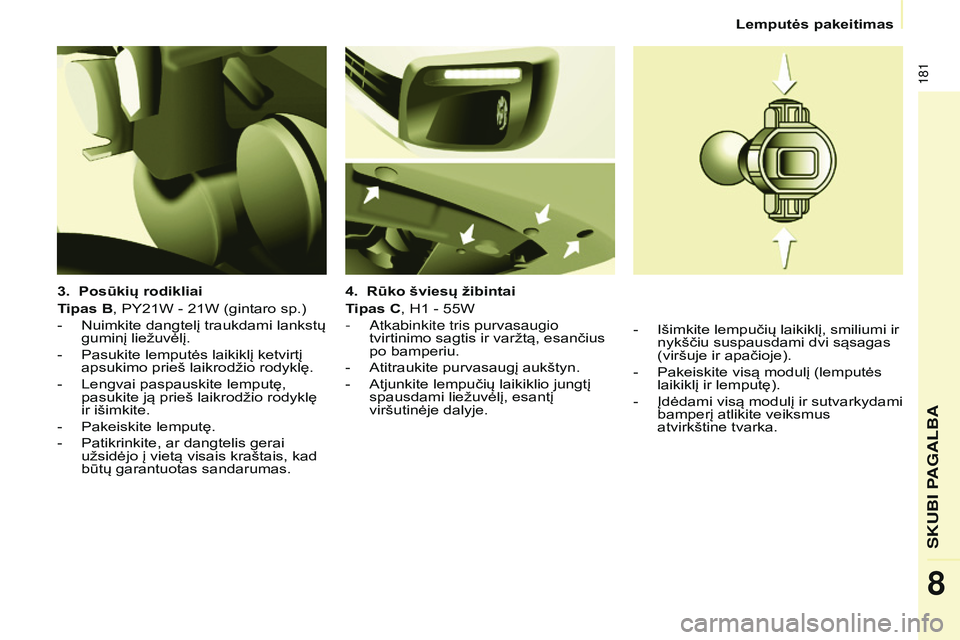

3. Posūkių rodikliai
Tipas B, PY21W - 21W (gintaro sp.)
-
Nuimkite dangtelį traukdami lankstų
guminį liežuvėlį.
-


Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.
-


Lengvai paspauskite lemputę,
pasukite ją prieš laikrodžio rodyklę
ir išimkite.
-


Pakeiskite lemputę.
-


Patikrinkite, ar dangtelis gerai
užsidėjo į vietą visais kraštais, kad
būtų garantuotas sandarumas. 4. Rūko šviesų žibintai
T

ipas C, H1 - 55W
-
a tkabinkite tris purvasaugio
tvirtinimo sagtis ir varžtą, esančius
po bamperiu.
-

Atitraukite purvasaugį aukštyn.
-


Atjunkite lempučių laikiklio jungtį
spausdami liežuvėlį, esantį
viršutinėje dalyje.-


Išimkite lempučių laikiklį, smiliu
mi ir
nykščiu suspausdami dvi sąsagas
(viršuje ir apačioje).
-

Pakeiskite visą modulį (lemputės
laikiklį ir lemputę).
-


Įdėdami visą modulį ir sutvarkydami
bamperį atlikite veiksmus
atvirkštine tvarka.
skUBi PaGalBa
8
Lemputės pakeitimas

182
Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015

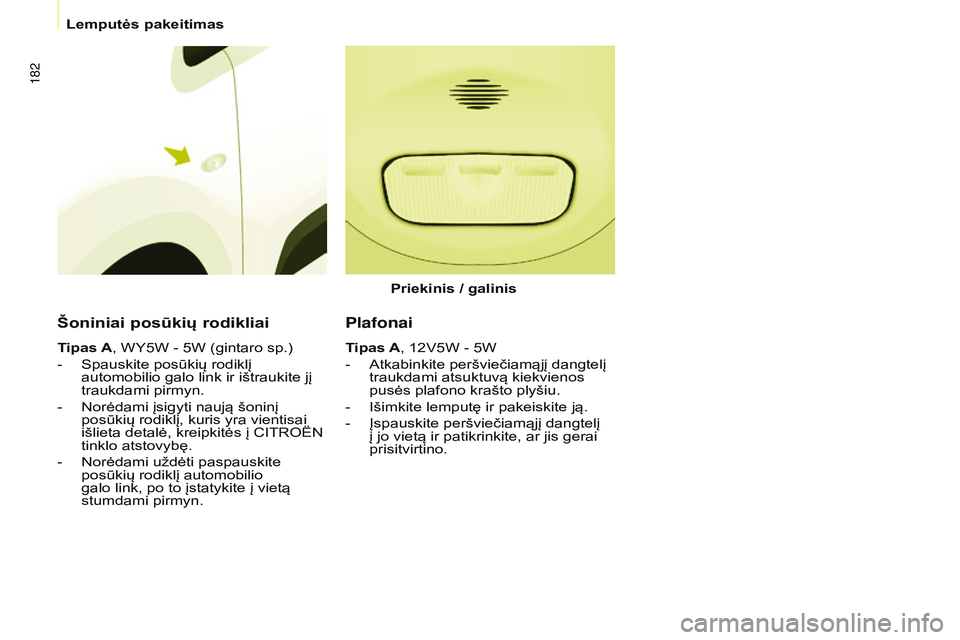

šoniniai posūkių rodikliai
Tipas A, WY5W - 5W (gintaro sp.)
-
Spauskite posūkių rodiklį
automobilio

galo link ir ištraukite jį
traukdami pirmyn.
-

Norėdami įsigyti naują šoninį
posūkių rodiklį, kuris yra vientisai
išlieta detalė, kreipkitės į CITROËN
tinklo atstovybę.
-


Norėdami uždėti paspauskite
posūkių rodiklį automobilio


galo link, po to įstatykite į vietą
stumdami pirmyn.
Plafonai
Tipas A, 12V5W - 5W
-

Atkabinkite peršviečiamąjį dangtelį
traukdami atsuktuvą kiekvienos
pusės plafono krašto plyšiu.
-


Išimkite lemputę ir pakeiskite ją.
-


Įspauskite peršviečiamąjį dangtelį
į jo vietą ir patikrinkite, ar jis gerai
prisitvirtino. Priekinis / galinis
Lemputės pakeitimas

183
Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015
Galiniai žibintai
Šiai procedūrai reikia turėti veržliaraktį,
esantį automobilyje kartu su kitais rato
pakeitimo įrankiais.Uždėdami pasirūpinkite, kad būtų
gerai įdėti liežuvėliai ir maitinimo
laidas, kad jis nebūtų suspaustas.
Pakeitus galinio posūkių rodiklio
lemputę inicijavimo laikas trunka ilgiau
kaip maždaug 2
minutes.
-
Išskėskite 4 liežuvėlius, po to
ištraukite lempučių laikiklį.
-

Lengvai iš viršaus paspauskite
perdegusią lemputę, pasukite ją
prieš laikrodžio rodyklę ir išimkite.
-


Pakeiskite lemputę.
Išimdami optinį bloką:
-


ant galinio gaubto, traukite bloką į
automobilio

vidurį,
-

ant galinių durų, traukite bloką į
save.
Norėdami daugiau sužinoti apie lemputes


skaitykite skyrelį "Lempučių tipai".
1.

Stabdymo žibintai / stovėjimo


žibintai
T

ipas B, P21/5W - 21/5W
2.

Posūkių rodikliai
T

ipas B, PY21W - 21W (gintaro sp.)
3.

Atbulinės eigos žibintai
T

ipas B, P21W - 21W
4.

Rūko žibintai
T

ipas B, P21W - 21W
Plovimas aukštu slėgiu Plaudami prilipusius nešvarumus
nenukreipkite purkštuvo į šviesų ir
kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių. 9
dalies skyrelis "Rato keitimas".
- Paženklinkite perdegusią lemputę, po
to atidarykite galines duris 180° kampu.
3 dalis, skyrelis "Durys ir gaubtai".
-

T
urimu veržliarakčiu atsukite du
tvirtinimo varžtus.
-

Iš išorės išimkite optinį bloką.
-


Laikydami žibintą atjunkite elektros
jungtį.
skUBi PaGalBa
8
Lemputės pakeitimas

184
Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015

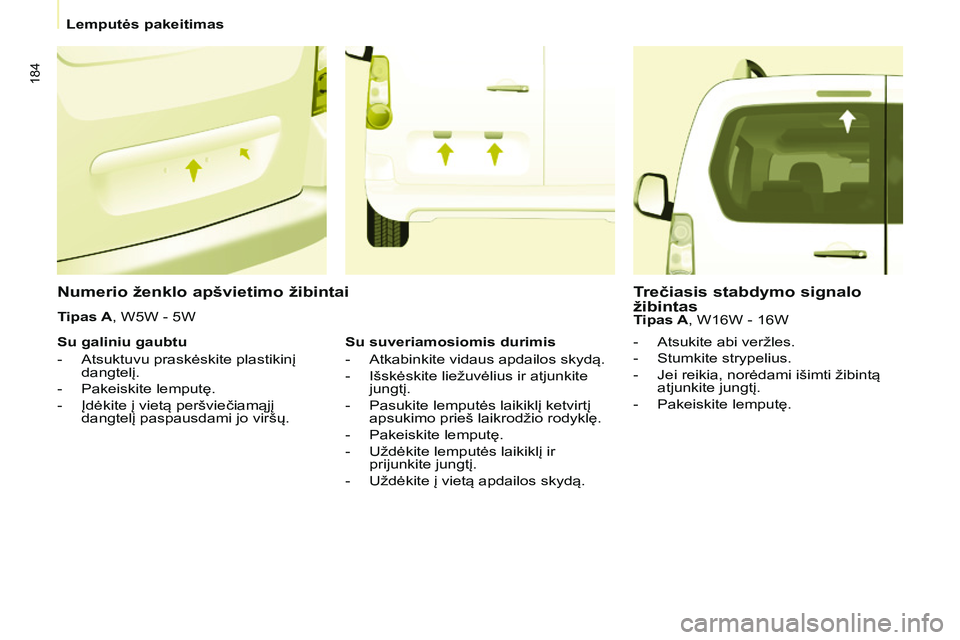

Numerio ženklo apšvietimo žibintai
- Atsukite abi veržles.
-
Stumkite strypelius.
-


Jei reikia, norėdami išimti žibintą
atjunkite jungtį.
-


Pakeiskite lemputę.
Trečiasis stabdymo signalo
žibintas
Tipas A, W16W - 16W
Tipas A, W5W - 5W
Su galiniu gaubtu
-

Atsuktuvu praskėskite plastikinį
dangtelį.
-


Pakeiskite lemputę.
-


Įdėkite į vietą peršviečiamąjį
dangtelį paspausdami jo viršų. Su suveriamosiomis durimis
-


Atkabinkite vidaus apdailos skydą.
-


Išskėskite liežuvėlius ir atjunkite
jungtį.
-


Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.
-


Pakeiskite lemputę.
-


Uždėkite lemputės laikiklį ir
prijunkite jungtį.
-


Uždėkite į vietą apdailos skydą.
Lemputės pakeitimas

185
Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015

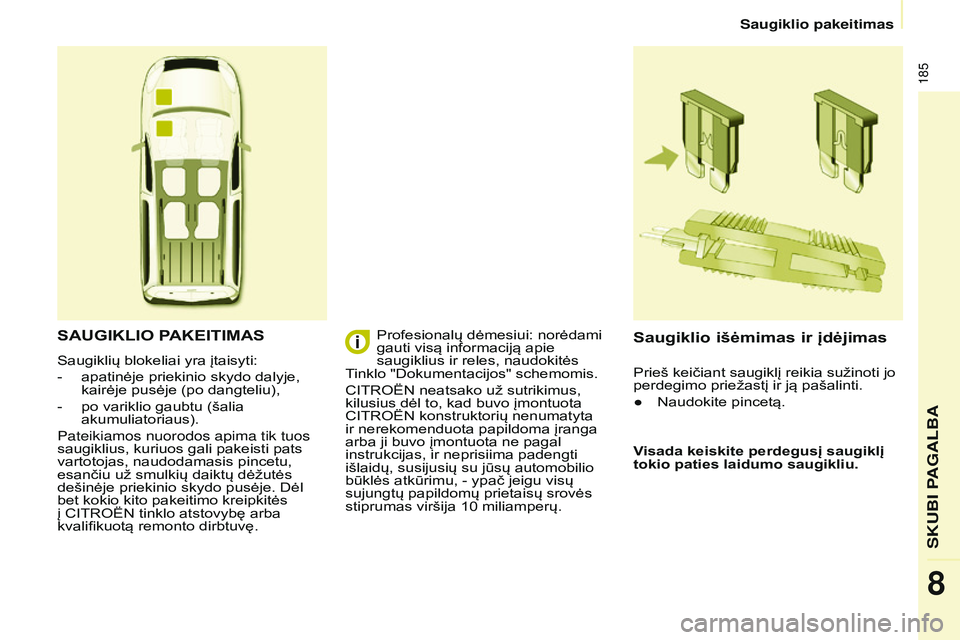

SAUGIKLIO PAKEITIMAS
Saugiklių blokeliai yra įtaisyti:
-
apatinėje priekinio skydo dalyje,
kairėje pusėje (po dangteliu),
-


po variklio gaubtu (šalia
akumuliatoriaus).
Pateikiamos nuorodos apima tik tuos
saugiklius, kuriuos gali pakeisti pats
vartotojas, naudodamasis pincetu,
esančiu už smulkių daiktų dėžutės
dešinėje priekinio skydo pusėje. Dėl
bet kokio kito pakeitimo kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Saugiklio išėmimas ir įdėjimas
Visada keiskite perdegusį saugiklį
tokio paties laidumo saugikliu.
Profesionalų dėmesiui: norėdami
gauti visą informaciją apie
saugiklius ir reles, naudokitės
Tinklo "Dokumentacijos" schemomis.
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta
ir nerekomenduota papildoma įranga
arba ji buvo įmontuota ne pagal
instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu, - ypač jeigu visų
sujungtų papildomų prietaisų srovės
stiprumas viršija 10

miliamperų. Prieš keičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir ją pašalinti.
●

Naudokite pincetą.
skUBi PaGalBa
8
saugiklio pakeitimas

186
Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015

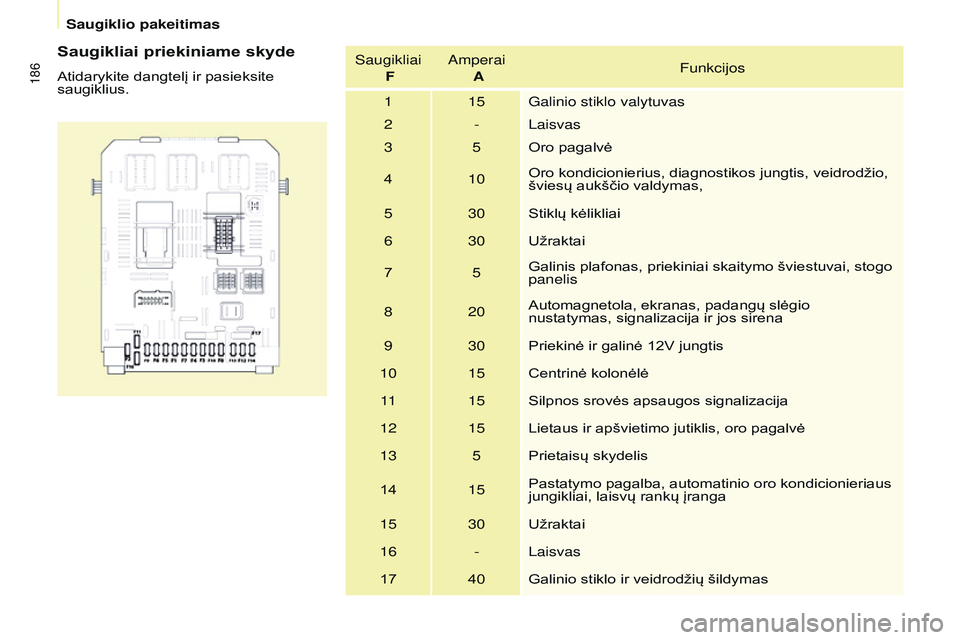

Saugikliai priekiniame skyde
Atidarykite dangtelį ir pasieksite
saugiklius.
s
augikliai
F
a
mperai
A Funkcijos
1 15 Galinio stiklo valytuvas
2 -
l

aisvas
3 5Oro pagalvė
4 10Oro kondicionierius, diagnostikos jungtis, veidrodžio,
šviesų aukščio valdymas,
5 30 Stiklų kėlikliai
6 30 Užraktai
7 5Galinis plafonas, priekiniai skaitymo šviestuvai, stogo
panelis
8 20 Automagnetola, ekranas, padangų slėgio
nustatymas, signalizacija ir jos sirena
9 30 Priekinė ir galinė 12V jungtis
10 15 Centrinė kolonėlė
11 15Silpnos srovės apsaugos signalizacija
12 15 Lietaus ir apšvietimo jutiklis, oro pagalvė
13 5 Prietaisų skydelis
14 15Pastatymo pagalba, automatinio oro kondicionieriaus
jungikliai, laisvų rankų įranga
15 30 Užraktai
16 -
l

aisvas
17 40 Galinio stiklo ir veidrodžių šildymas
saugiklio pakeitimas

187
Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015

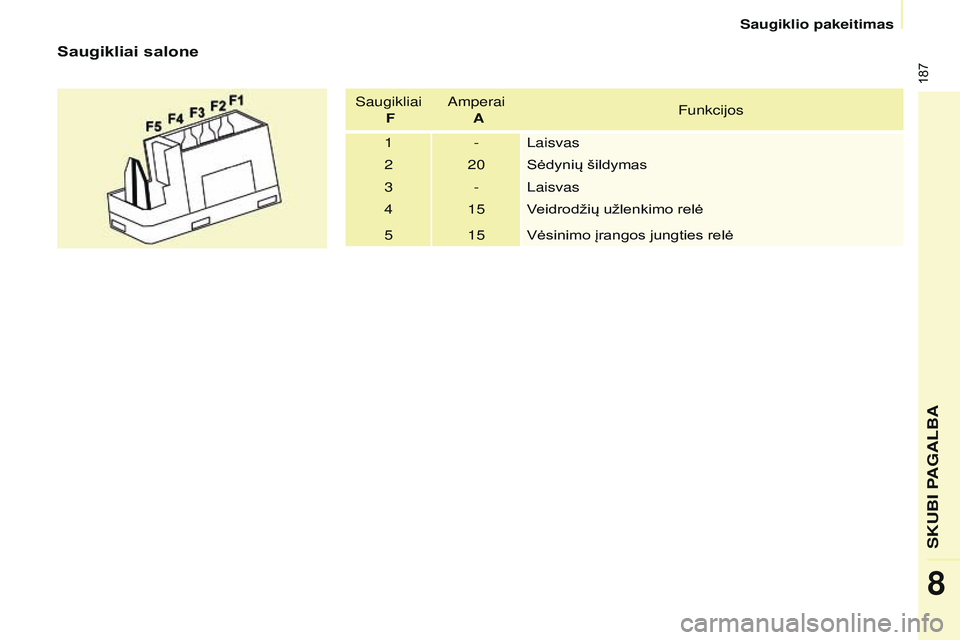

Saugikliai salone
saugikliai Fa mperai
A Funkcijos
1 -
l

aisvas
2 20 Sėdynių šildymas
3 -
l

aisvas
4 15Veidrodžių užlenkimo relė
5 15 Vėsinimo įrangos jungties relė
skUBi PaGalBa
8
saugiklio pakeitimas

188
Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_lt_Chap08_aide-rapide_ed01-2015

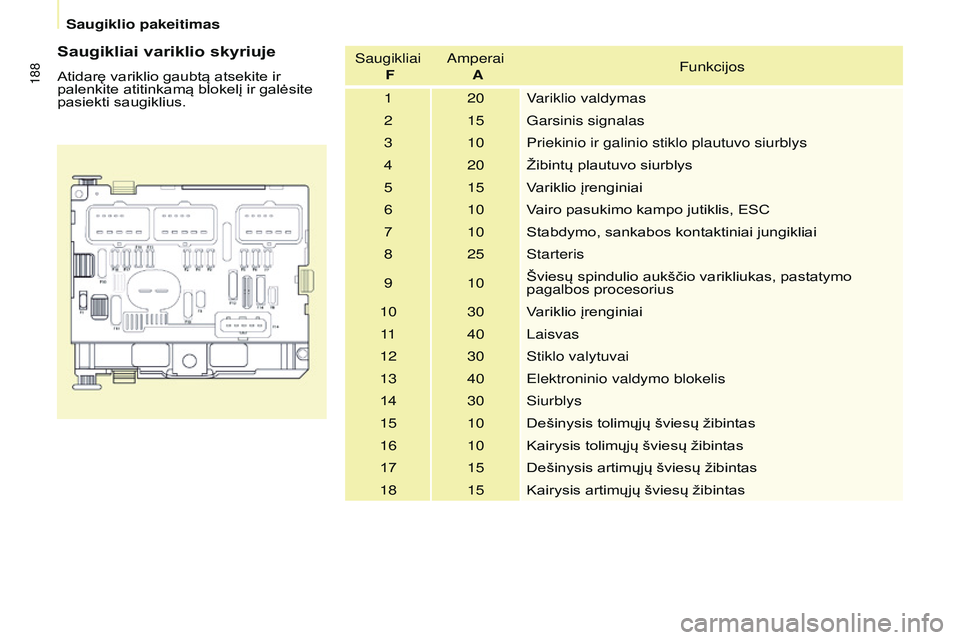

Saugikliai variklio skyriuje
Atidarę variklio gaubtą atsekite ir
palenkite atitinkamą blokelį ir galėsite
pasiekti saugiklius.
s
augikliai
F
a
mperai
A Funkcijos
1 20 Variklio valdymas
2 15 Garsinis signalas
3 10 Priekinio ir galinio stiklo plautuvo siurblys
4 20Žibintų plautuvo siurblys
5 15 Variklio įrenginiai
6 10 Vairo pasukimo kampo jutiklis, ESC
7 10Stabdymo, sankabos kontaktiniai jungikliai
8 25
s

tarteris
9 10 Šviesų spindulio aukščio varikliukas, pastatymo
pagalbos procesorius
10 30 Variklio įrenginiai
11 40
l

aisvas
12 30
s

tiklo valytuvai
13 40Elektroninio valdymo blokelis
14 30
s

iurblys
15 10 Dešinysis tolimųjų šviesų žibintas
16 10 Kairysis tolimųjų šviesų žibintas
17 15Dešinysis artimųjų šviesų žibintas
18 15 Kairysis artimųjų šviesų žibintas
saugiklio pakeitimas
