Schneeketten
SCHNEEKETTEN
Im Winter verbessern Schneeketten den
Antrieb sowie das Fahrverhalten des
Fahrzeugs bei Bremsvorgängen.
die schneeketten dürfen nur auf die
V

orderräder montiert werden. Sie
dürfen nicht auf Noträdern montiert
werden.
Bitte beachten sie die für jedes land
geltenden V

orschriften zur Verwendung
von
schneeketten und die erlaubte
Höchstgeschwindigkeit.
InstallationshinweiseF Wenn Sie die Ketten während Ihrer
Reise anlegen müssen, halten Sie Ihr
Fahrzeug auf einer ebenen Fläche am
Straßenrand an.
F
Ziehen Sie die Feststellbremse an und
legen Sie gegebenenfalls Keile unter
die Räder, um zu verhindern, dass das
Fahrzeug wegrutscht.
F
Legen Sie die Ketten unter Beachtung
der Herstelleranweisungen an.
F
Fahren Sie langsam los und fahren Sie
einige Zeit, ohne eine Geschwindigkeit
von 50
km/h zu überschreiten.
F Halten sie das Fahrzeug an und
überprüfen Sie, dass die Ketten richtig
gespannt sind.
Es wird dringend empfohlen, das anlegen der schneeketten vor der
Abreise auf einem ebenen und
trockenen Untergrund zu üben.
V

erwenden Sie nur Schneeketten, die
für den Radtyp/die Reifendimension
entwickelt wurden, mit dem/der Ihr Fahrzeug
ausgestattet ist:
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des C
itROËn-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Abmessungen der
schneekettentauglichen Originalreifenmaximale Gliedgröße der schneeketten
195/65 R15
9
mm
195/70
R15
205/65
R15
215/55
R16
V

ermeiden Sie es, mit Schneeketten
auf Straßen zu fahren, auf denen
der Schnee schon geschmolzen
ist, um die Reifen Ihres Fahrzeugs und
den Straßenbelag nicht zu beschädigen.
Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgestattet ist, überprüfen Sie, dass weder
die Kette noch die Fixierungen mit der Felge
in Kontakt kommen.
sCHnellHilFe
8

180
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016

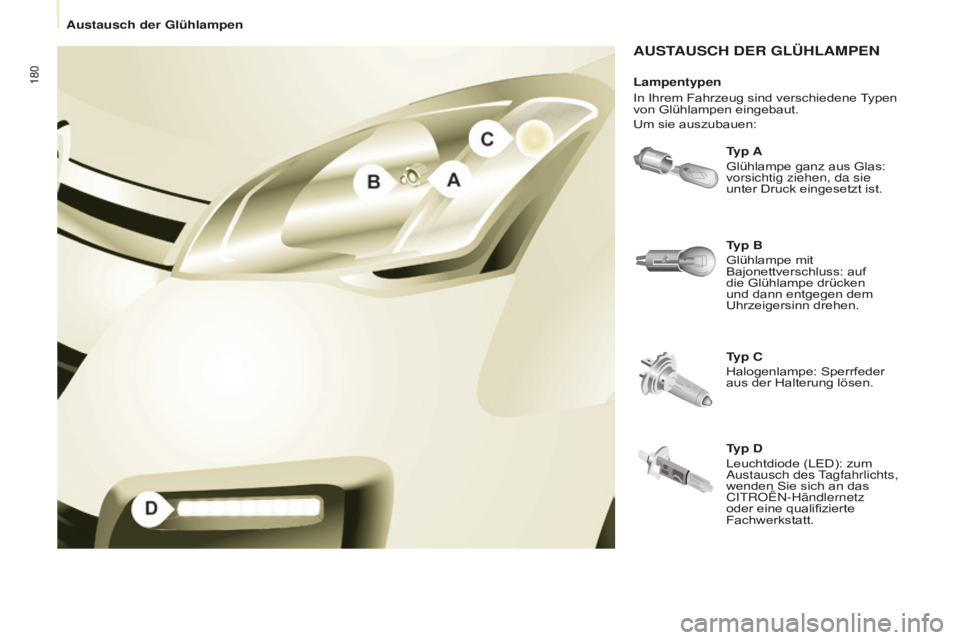

AUSTAUSCH DER GLÜHLAMPEN
Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie
unter Druck eingesetzt ist.
Typ C
Halogenlampe: Sperrfeder
aus der Halterung lösen. Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen.
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen
von Glühlampen eingebaut.
Um sie auszubauen:
Typ D
Leuchtdiode (LED): zum
austausch
des
tagfahrlichts,
wenden Sie sich an das
C
itROËn-Händlernetz
oder eine qualifizierte
Fachwerkstatt.
austausch der glühlampen

181
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Austausch der Glühlampen
2. Standlicht
Typ A, W5W - 5W
-
Entfernen Sie die Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-
Ziehen sie die unter druck eingesetzte
Lampenfassung heraus, indem Sie am
Steckverbinder ziehen.
-
Wechseln Sie die Glühlampe aus.
- Überprüfen sie, dass die abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.

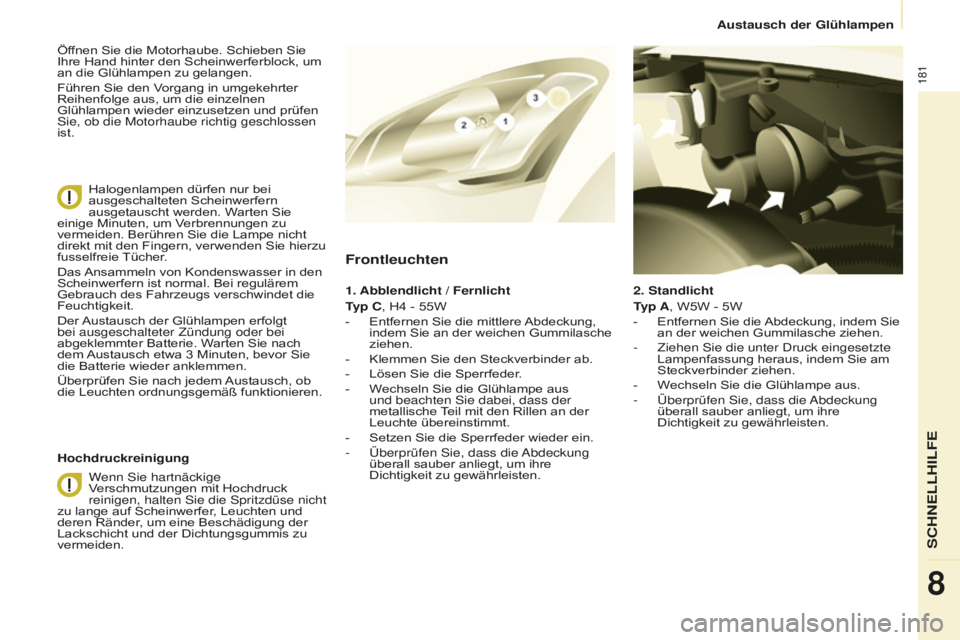

Frontleuchten
1. Abblendlicht / Fernlicht
Typ C, H4 - 55W
- Entfernen Sie die mittlere Abdeckung,
indem Sie an der weichen Gummilasche
ziehen.
-
Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder.
- Wechseln Sie die Glühlampe aus
und beachten sie dabei, dass der
metallische

Teil mit den Rillen an der
Leuchte übereinstimmt.
-
Setzen Sie die Sperrfeder wieder ein.
- Überprüfen sie, dass die abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.
Hochdruckreinigung Öf

fnen Sie die Motorhaube. Schieben Sie
Ihre Hand hinter den Scheinwerferblock, um
an die Glühlampen zu gelangen.
Führen Sie den Vorgang in umgekehrter
Reihenfolge aus, um die einzelnen
Glühlampen wieder einzusetzen und prüfen
sie, ob die Motorhaube richtig geschlossen
ist.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. W

arten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe nicht
direkt mit den Fingern, verwenden Sie hierzu
fusselfreie Tücher.
Das Ansammeln von Kondenswasser in den
Scheinwerfern ist normal. Bei regulärem
Gebrauch des Fahrzeugs verschwindet die
Feuchtigkeit.
Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie nach
dem Austausch etwa 3
Minuten, bevor Sie
die Batterie wieder anklemmen.
Überprüfen Sie nach jedem

Austausch, ob
die Leuchten ordnungsgemäß funktionieren.
Wenn
sie hartnäckige
V

erschmutzungen mit Hochdruck
reinigen, halten
sie die spritzdüse nicht
zu lange auf Scheinwerfer

, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden.
sCHnellHilFe
8

182
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016

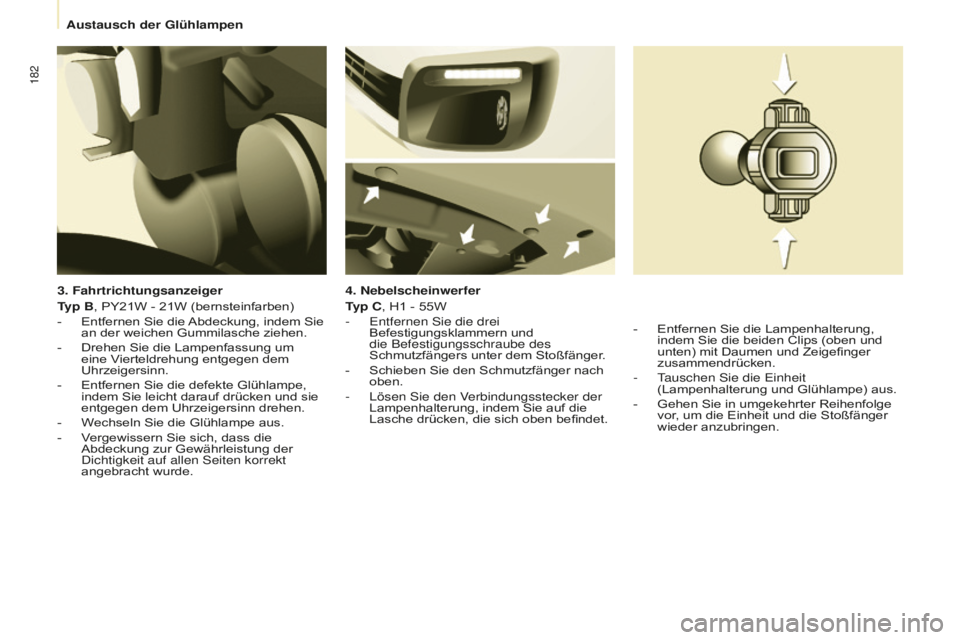

3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W (bernsteinfarben)
-
Entfernen Sie die Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-
Drehen Sie die Lampenfassung um
eine Vierteldrehung entgegen dem
Uhrzeigersinn.
-
Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
-
Wechseln Sie die Glühlampe aus.
- Vergewissern Sie sich, dass die
Abdeckung zur Gewährleistung der
dichtigkeit auf allen seiten korrekt
angebracht wurde. 4. Nebelscheinwerfer
T

yp C, H1 - 55W
-

e
ntfernen sie die drei
Befestigungsklammern und
die Befestigungsschraube des
Schmutzfängers unter dem Stoßfänger

.
-
Schieben Sie den Schmutzfänger nach
oben.
-


l
ösen sie den V
erbindungsstecker der
Lampenhalterung, indem Sie auf die
Lasche drücken, die sich oben befindet. -
Entfernen Sie die Lampenhalterung,
indem Sie die beiden Clips (oben und
unten) mit Daumen und Zeigefinger
zusammendrücken.
-


t
auschen sie die einheit
(Lampenhalterung und Glühlampe) aus.
-
Gehen Sie in umgekehrter Reihenfolge
vor, um die Einheit und die Stoßfänger
wieder anzubringen.
austausch der glühlampen

183
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Austausch der Glühlampen

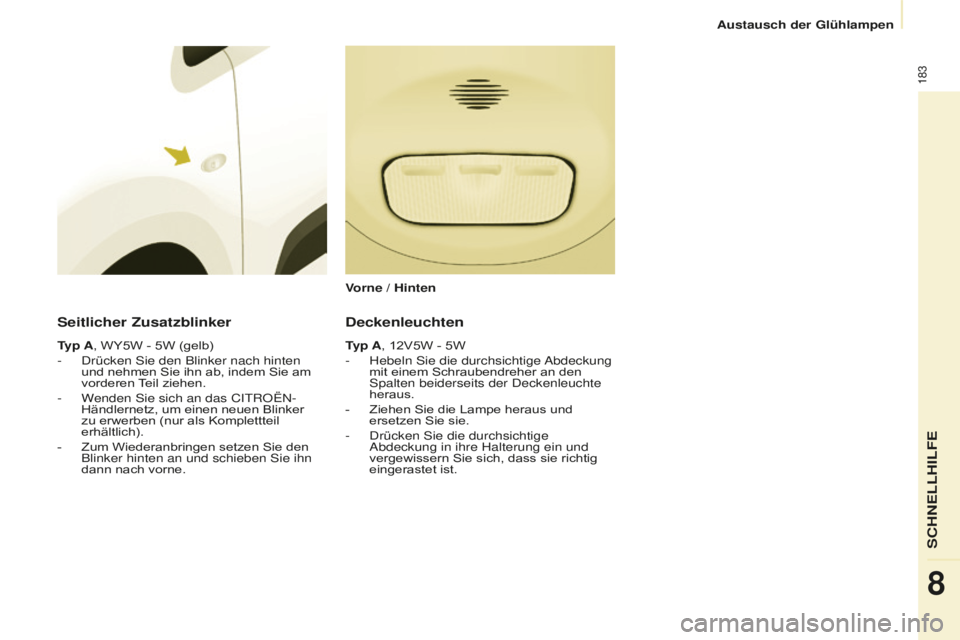

Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
- drücken sie den Blinker nach hinten
und nehmen Sie ihn ab, indem Sie am
vorderen
Teil ziehen.
-
Wenden sie sich an das CitROËn-
Händlernetz, um einen neuen Blinker
zu erwerben (nur als Komplettteil
erhältlich).
-
Zum Wiederanbringen setzen Sie den
Blinker hinten an und schieben sie ihn
dann nach vorne.
Deckenleuchten
Typ A, 12V5W - 5W
- Hebeln sie die durchsichtige abdeckung
mit einem Schraubendreher an den
spalten beiderseits der deckenleuchte
heraus.
-
Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
-


d
rücken sie die durchsichtige abdeckung in ihre Halterung ein und
vergewissern Sie sich, dass sie richtig
eingerastet ist.
V

orne / Hinten
sCHnellHilFe
8

184
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016

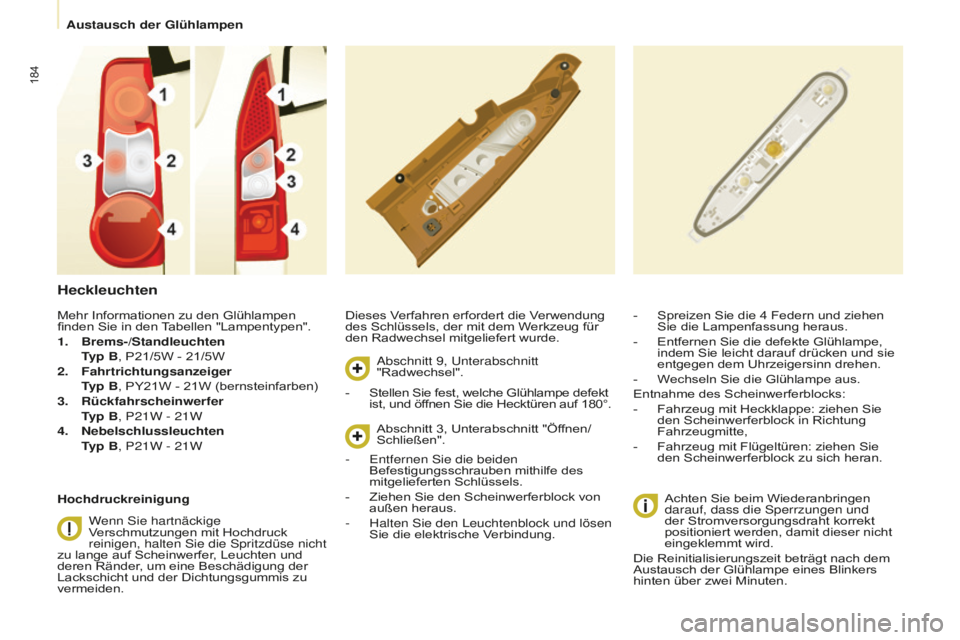

Heckleuchten
Dieses Verfahren erfordert die Verwendung
des Schlüssels, der mit dem Werkzeug für
den Radwechsel mitgeliefert wurde.
Achten Sie beim Wiederanbringen
darauf, dass die sperrzungen und
der Stromversorgungsdraht korrekt
positioniert werden, damit dieser nicht
eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach dem
Austausch der Glühlampe eines Blinkers
hinten über zwei Minuten. -
Spreizen Sie die 4 Federn und ziehen
Sie die Lampenfassung heraus.
-
Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
-
Wechseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
-
Fahrzeug mit Heckklappe: ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
-
Fahrzeug mit Flügeltüren: ziehen Sie
den Scheinwerferblock zu sich heran.
Mehr Informationen zu den Glühlampen
finden Sie in den T

abellen "Lampentypen".
1.
Brems-/Standleuchten Typ B

, P21/5W - 21/5W
2.
Fahrtrichtungsanzeiger Typ B

, PY21W - 21W (bernsteinfarben)
3.
Rückfahrscheinwerfer Typ B

, P21W - 21W
4.
Nebelschlussleuchten Typ B

, P21W - 21W
Hochdruckreinigung Wenn
sie hartnäckige
V

erschmutzungen mit Hochdruck
reinigen, halten
sie die spritzdüse nicht
zu lange auf Scheinwerfer

, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden.
abschnitt 9, unterabschnitt
"Radwechsel".
-
Stellen Sie fest, welche Glühlampe defekt
ist, und öf

fnen Sie die Hecktüren auf 180°.
Abschnitt 3, Unterabschnitt "Öffnen/
Schließen".
-


e
ntfernen sie die beiden
Befestigungsschrauben mithilfe des
mitgelieferten Schlüssels.
-
Ziehen Sie den Scheinwerferblock von
außen heraus.
-
Halten sie den leuchtenblock und lösen
Sie die elektrische V

erbindung.
austausch der glühlampen

185
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Austausch der Glühlampen

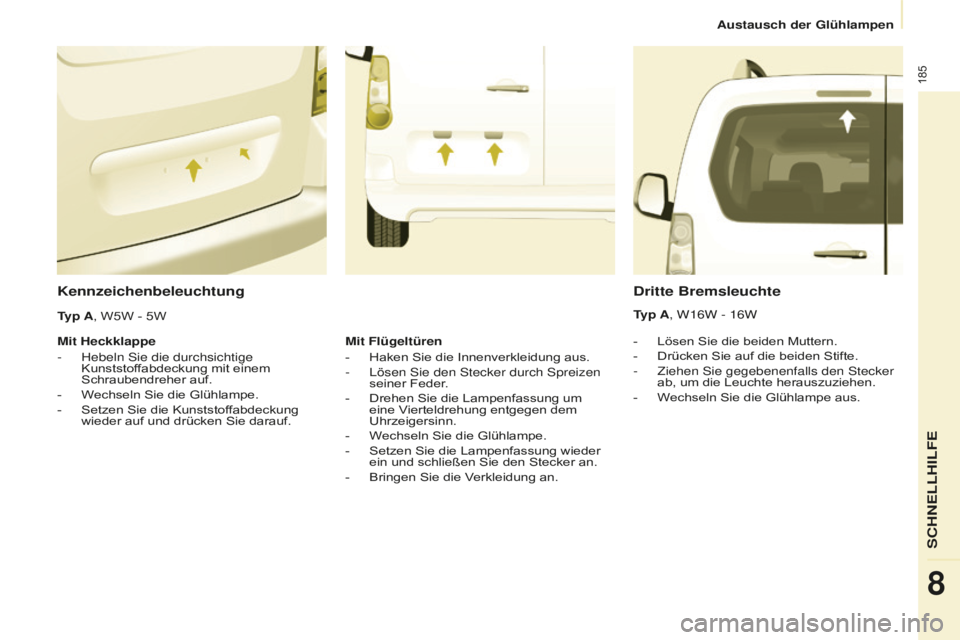

Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
- Ziehen sie gegebenenfalls den stecker
ab, um die Leuchte herauszuziehen.
-
Wechseln Sie die Glühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-
Hebeln sie die durchsichtige
Kunststof

fabdeckung mit einem
Schraubendreher auf.
-
Wechseln Sie die Glühlampe.
- Setzen Sie die Kunststoffabdeckung
wieder auf und drücken Sie darauf. Mit Flügeltüren
-
Haken Sie die Innenverkleidung aus.
-

l
ösen sie den stecker durch spreizen
seiner Feder

.
-
Drehen Sie die Lampenfassung um
eine Vierteldrehung entgegen dem
Uhrzeigersinn.
-
Wechseln Sie die Glühlampe.
- Setzen Sie die Lampenfassung wieder
ein und schließen Sie den Stecker an.
-
Bringen Sie die Verkleidung an.
sCHnellHilFe
8

186
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befinden sich:
- im unteren Bereich des Armaturenbretts
links (hinter der Abdeckung),
-
unter der Motorhaube (neben der Batterie).die angegebenen Bezeichnungen
beziehen sich nur auf sicherungen, die
vom Fahrzeugnutzer mit einer speziellen
Zange, die sich hinter dem

Ablagefach
des Armaturenbretts auf der rechten Seite
befindet, gewechselt werden können. Für
alle anderen Arbeiten wenden Sie sich bitte
an das C
itROËn-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Aus- und Einbau einer Sicherung
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der gleichen
Stärke.
CITROËN übernimmt keinerlei Haftung
für Kosten durch die Instandsetzung
ihres Fahrzeugs oder durch störungen,
die

aus dem Einbau von Zubehör resultieren,
das nicht mitgeliefert wurde, nicht vom
CITROËN-Händlernetz empfohlen wird und
das nicht vorschriftsgemäß eingebaut wurde,
insbesondere wenn der Gesamtverbrauch
der zusätzlich angeschlossenen
geräte
mehr als 10 Milliampere beträgt. Vor dem Austauschen einer Sicherung muss
die
ursache für die störung bekannt sein
und behoben werden.
●
Verwenden Sie die Zange.
austausch der sicherungen

187
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016
Austausch der Sicherungen

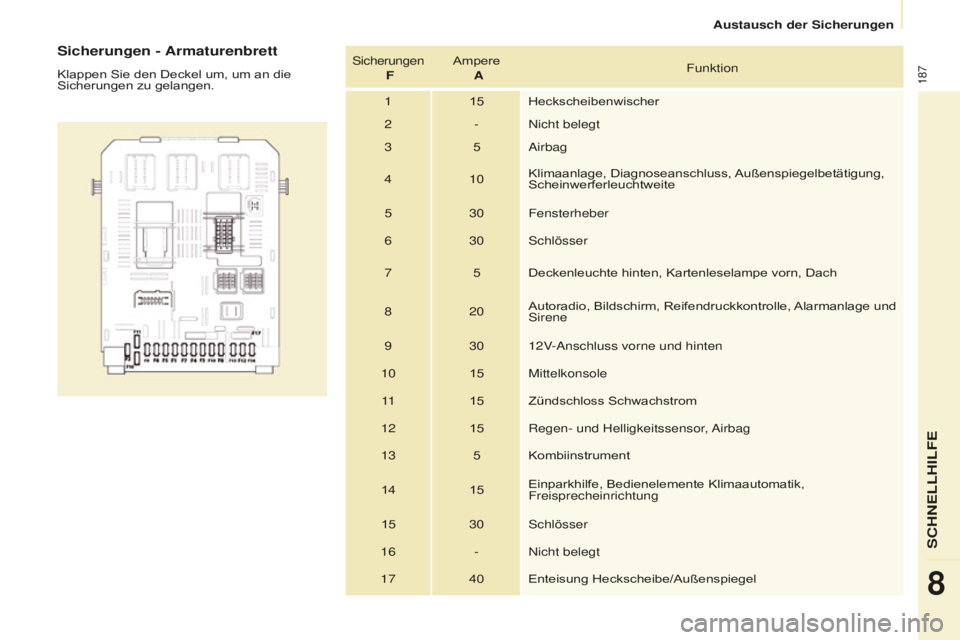

Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.sicherungen F Ampere
AFunktion
1 15 Heckscheibenwischer
2 -
nicht belegt
3 5
airbag
4 10Klimaanlage, Diagnoseanschluss,

Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30
schlösser
7 5

Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und
sirene
9 30

12V-
anschluss vorne und hinten
10 15Mittelkonsole
11 15

Zündschloss Schwachstrom
12 15Regen- und Helligkeitssensor,
airbag
13 5

Kombiinstrument
14 15Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30
schlösser
16 -
nicht belegt
17 40

Enteisung Heckscheibe/Außenspiegel
sCHnellHilFe
8

188
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2016

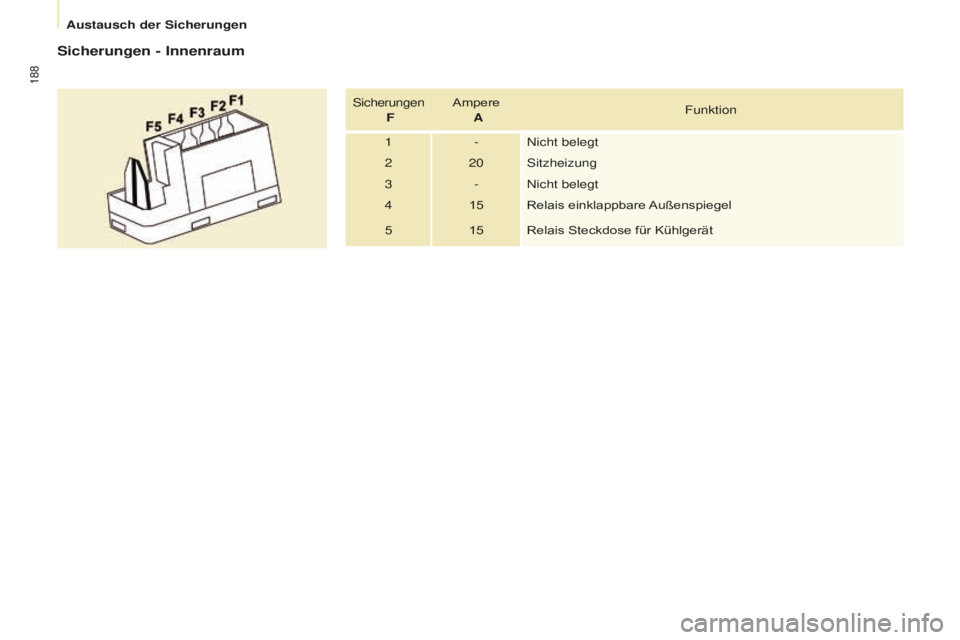

Sicherungen - Innenraum
sicherungen F Ampere
A Funktion
1 -
nicht belegt
2 20
sitzheizung
3 -
nicht belegt
4 15

Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
austausch der sicherungen
