Kinder an Bord

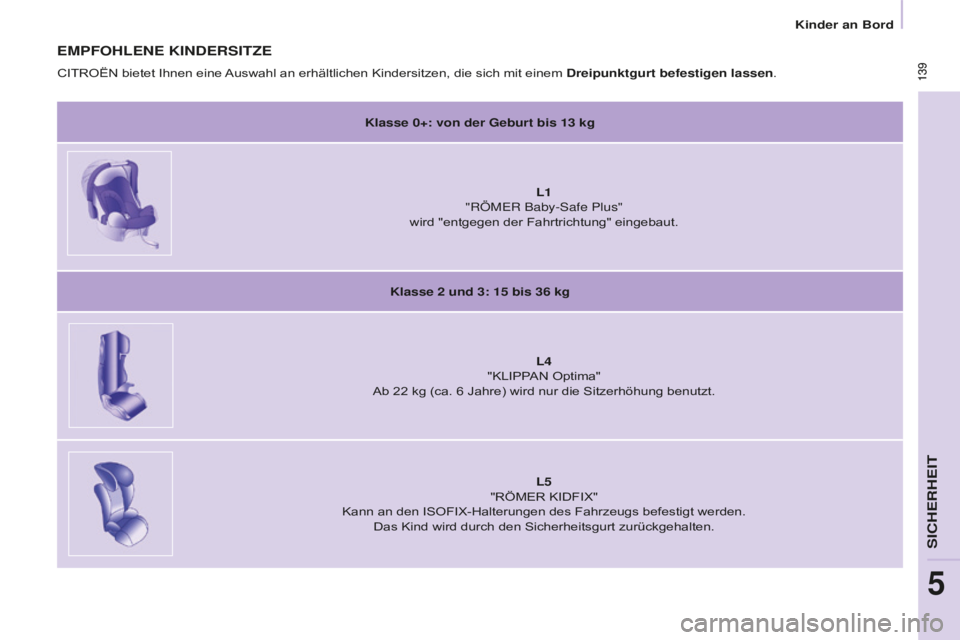

EMPFOHLENE KINDERSITZE
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMeR Baby-safe Plus"
wird "entgegen der Fahrtrichtung" eingebaut.
Klasse 2
und 3: 15 bis 36 kg
L4
"KLIPPAN Optima"
Ab 22 kg (ca. 6 Jahre) wird nur die Sitzerhöhung benutzt.
L5
"RÖMER KIDFIX"
Kann an den ISOFIX-Halterungen des Fahrzeugs befestigt werden. Das Kind wird durch den Sicherheitsgurt zurückgehalten.
CITROËN bietet Ihnen eine Auswahl an erhältlichen Kindersitzen, die sich mit einem

Dreipunktgurt befestigen lassen.
siCHeRHeit
5

140
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
140
KINDERSITZE MIT STÜTZFUSS
Beim Einbau von Kindersitzen mit Stützfuß
(oder Stützbein) ist besondere Vorsicht
geboten. Vor allem, wenn sich an den
seitlichen Rücksitzen ein
staufach unter den
Füßen befindet.
Der mittlere Rücksitz hat kein Staufach im
Fußraum. Dort lässt sich ein Kindersitz mit
Stützfuß leichter einbauen, gleichgültig, ob
er mit ISOFIX-Halterungen oder mit dem
Dreipunkt-Sicherheitsgurt eingebaut wird.
Stellen Sie den Stützfuß nicht auf
die

Abdeckung des Staufachs, sie
könnte bei einem heftigen Aufprall
zerbrechen. Wenn sich der Stützfuß
entsprechend justieren und einstellen
lässt, schlagen wir Ihnen zwei andere
Einbaumöglichkeiten vor.
Auf dem Boden des Staufachs
Wenn der Stützfuß lang genug ist, können
Sie ihn auf dem Boden des Staufachs
aufstellen. Entfernen Sie alle Gegenstände
aus dem Staufach, bevor Sie den Stützfuß
installieren.
Außerhalb des Staufachbereichs
Wenn der Stützfuß lang genug ist und
sich stark genug neigen lässt (unter
Einhaltung der Einbauempfehlungen in der
Montageanleitung des Kindersitzes), können
sie ihn auch so positionieren, dass er auf
dem Boden außerhalb des Staufachbereichs
aufsteht. Nutzen Sie die Längsverstellung
des Rücksitzes oder des V

ordersitzes, um
den Stützfuß in eine akzeptable Position
außerhalb des Staufachbereichs zu bringen.
Wenn Sie den Stützfuß nicht wie oben
beschrieben aufstellen können, dürfen
Sie keinen Kindersitz mit Stützfuß auf
diesem Sitz installieren.
Kinder an Bord

141
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
141
Kinder an Bord
EINBAU VON KINDERSITZEN DURCH BEFESTIGUNG MIT SICHERHEITSGURT
* Ein Kindersitz mit Stützfuß darf niemals auf einem seitlichen Beifahrersitz hinten in der 2. Reihe eingebaut werden, außer Sie können ihn
entsprechend den Empfehlungen der Rubrik "Einbau von Kindersitzen mit Stützfuß" einbauen.
** Ein Kindersitz mit Stützfuß darf niemals auf einem Beifahrersitz hinten der 3. Reihe eingebaut werden.
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich
mit einem Sicherheitsgurt befestigen lassen und als Universalsitze (a) für das jeweilige Gewicht des Kindes und den jeweiligen Platz im
Fahrzeug zugelassen sind.
U:
Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes "entgegen der Fahrtrichtung" und/oder "in
Fahrtrichtung", der sich mit dem Sicherheitsgurt befestigen läs
st.
Platz/Plätze
Gewicht des Kindes und Richtalter
unter 13
kg

(Klasse 0
(b)

und 0+)
bis ≈ 1
Jahr 9
bis 18 kg

(Klasse 1)
1
bis ≈ 3 Jahre 15
bis 25 kg

(Klasse 2)
3
bis ≈ 6 Jahre 22
bis 36 kg

(Klasse 3)
6
bis ≈ 10 Jahre
Reihe 1
(c) (d) Beifahrersitz UUUU
Reihe 2
(e)
(5 und 7 Sitze)
seitensitze U
*
U* UU
Mittelsitz UUUU
Reihe 3
(f) (g)
(7 Sitze) alle sitze
U
**
U** UU
SICHERHEIT
5

142
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
142
(a) Universalkindersitz: Kindersitz,
der in allen Fahrzeugen mit dem
Sicherheitsgurt befestigt werden kann.
(b)
Klasse 0: Geburt bis 10 kg. Die
Babyschalen und Babytragetaschen
dürfen nicht auf dem Beifahrersitz vorne
oder in der 3. Reihe eingebaut werden.
W

enn diese in der 2. Reihe eingebaut
werden, können Sie die Benutzung
eines oder mehrerer Plätze dieser Reihe
verhindern.
(c)
Erkundigen Sie sich nach der in Ihrem land geltenden gesetzgebung, bevor
Sie Ihr Kind auf diesen Platz setzen.
(d)
Wenn ein Kindersitz "entgegen der
Fahrtrichtung" auf dem

Beifahrersitz
vorne eingebaut wird, muss der
Beifahrer-Front-
airbag unbedingt
deaktiviert werden.

Andernfalls
könnte das Kind beim Entfalten des
Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Wenn ein Kindersitz "in Fahrtrichtung"
auf dem

Beifahrersitz vorne installiert
wird, muss der Beifahrer-Front-Airbag
aktiviert bleiben. Die Kopfstütze vor Einbau eines
Kindersitzes mit Rückenlehne auf
einem Beifahrersitz entfernen und
verstauen.
Setzen Sie die Kopfstütze wieder ein sobald
der Kindersitz entfernt worden ist.
(e) Um einen Kindersitz auf dem Rücksitz
zu installieren, entgegen oder in
Fahrtrichtung, schieben
sie die vorderen
Fahrzeugsitze nach vorne und stellen
Sie deren Rückenlehnen aufrecht, um
ausreichend Platz zum Kindersitz und
den Beinen des Kindes zu lassen.
(f)
Stellen Sie die Rückenlehnen der seitensitze und des Mittelsitzes der
2. Reihe, die sich vor dem von dem
Kindersitz eingenommenen Platz
befinden in

Tisch-Position, oder wenn
dies nicht ausreichend ist, bauen
sie
die Sitze der 2. Reihe aus, so dass der
Kindersitz oder die Beine des Kindes
nicht die Sitze der 2. Reihe berühren.
(g)
Sind die Sitze der 3. Reihe besetzt,
sollten Sie auf dem umklappbaren
Sitz der 2. Reihe keinen Kindersitz
installieren, um den reibungslosen Ein-
und Ausstieg in die und aus der 3. Reihe
zu gewährleisten.
Kinder an Bord

143
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
143
Kinder an Bord

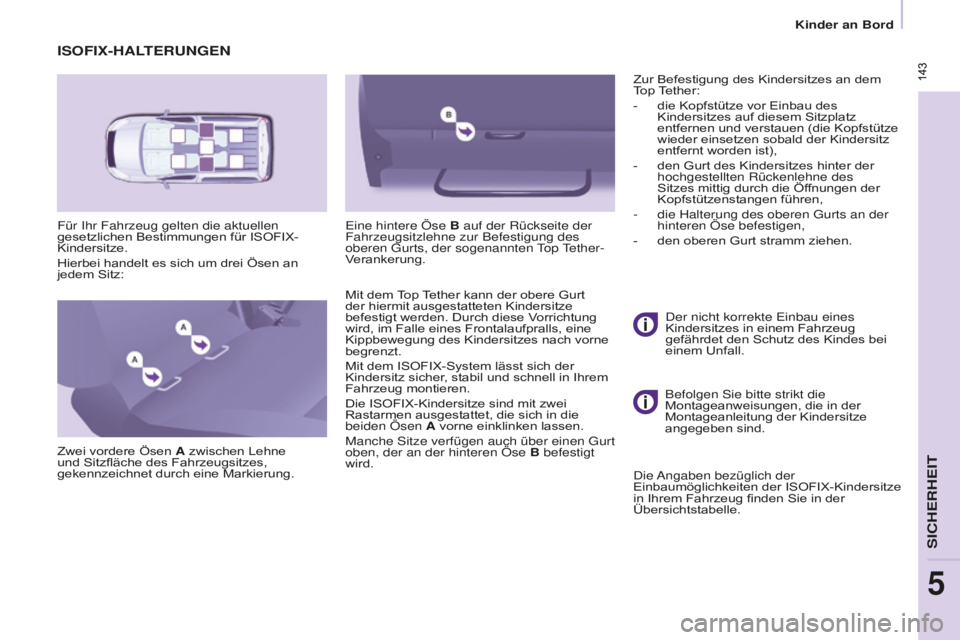

ISOFIX-HALTERUNGEN
Für ihr Fahrzeug gelten die aktuellen
gesetzlichen Bestimmungen für ISOFIX-
Kindersitze.
Hierbei handelt es sich um drei Ösen an
jedem Sitz:
Zwei vordere Ösen A
zwischen Lehne
und Sitzfläche des Fahrzeugsitzes,
gekennzeichnet durch eine Markierung.eine hintere Öse B auf der Rückseite der
Fahrzeugsitzlehne zur Befestigung des
oberen
gurts, der sogenannten top tether-
Verankerung.
Mit dem

Top Tether kann der obere Gurt
der hiermit ausgestatteten Kindersitze
befestigt werden. Durch diese Vorrichtung
wird, im Falle eines Frontalaufpralls, eine
Kippbewegung des Kindersitzes nach vorne
begrenzt.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in Ihrem
Fahrzeug montieren.
Die ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich in die
beiden Ösen A vorne einklinken lassen.
Manche
sitze verfügen auch über einen gurt
oben, der an der hinteren Öse

B befestigt
wird. Befolgen
sie bitte strikt die
Montageanweisungen, die in der
Montageanleitung der Kindersitze
angegeben sind.
Zur Befestigung des Kindersitzes an dem
T

op Tether:
-
die Kopfstütze vor Einbau des
Kindersitzes auf diesem Sitzplatz
entfernen und verstauen (die Kopfstütze
wieder einsetzen sobald der Kindersitz
entfernt worden ist),
-
den Gurt des Kindersitzes hinter der
hochgestellten Rückenlehne des
Sitzes mittig durch die Öffnungen der
Kopfstützenstangen führen,
-
die Halterung des oberen gurts an der
hinteren Öse befestigen,
-
den oberen Gurt stramm ziehen.
der nicht korrekte einbau eines
Kindersitzes in einem Fahrzeug
gefährdet den Schutz des Kindes bei
einem Unfall.
die angaben bezüglich der
Einbaumöglichkeiten der ISOFIX-Kindersitze
in Ihrem Fahrzeug finden Sie in der
Übersichtstabelle.
SICHERHEIT
5

144
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
144

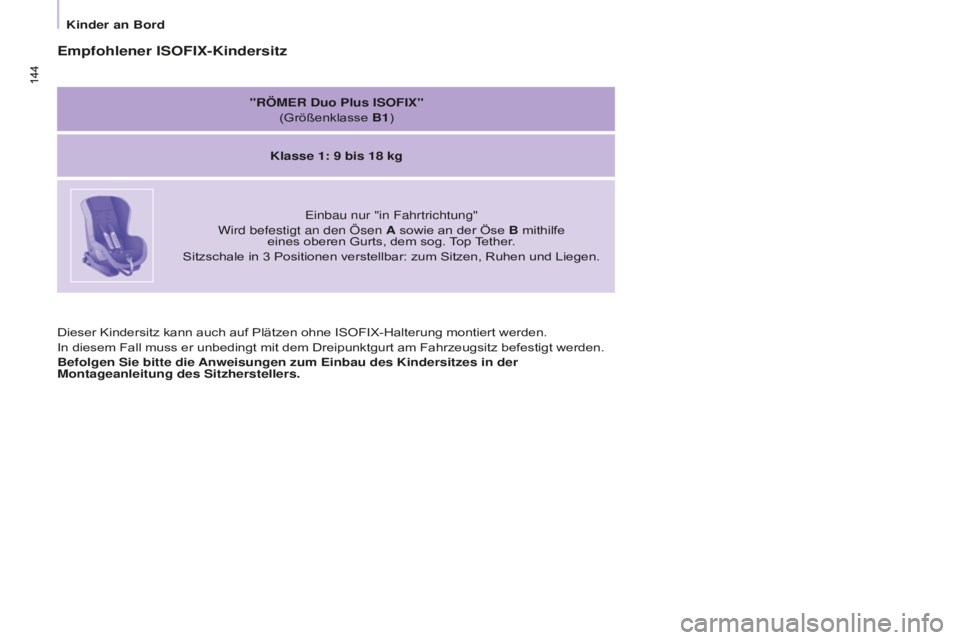

Dieser Kindersitz kann auch auf Plätzen ohne ISOFIX-Halterung montiert werden.
In diesem Fall muss er unbedingt mit dem Dreipunktgurt am Fahrzeugsitz befestigt werden.
Befolgen Sie bitte die Anweisungen zum Einbau des Kindersitzes in der
Montageanleitung des Sitzherstellers.
Empfohlener ISOFIX-Kindersitz
"RÖMER Duo Plus ISOFIX" (Größenklasse B1)
Klasse 1: 9
bis 18 kg
einbau nur "in Fahrtrichtung"
Wird befestigt an den Ösen

A sowie an der Öse B mithilfe
eines oberen Gurts, dem sog. Top Tether.
Sitzschale in 3
Positionen verstellbar: zum Sitzen, Ruhen und Liegen.
Kinder an Bord

145
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
145
Kinder an Bord

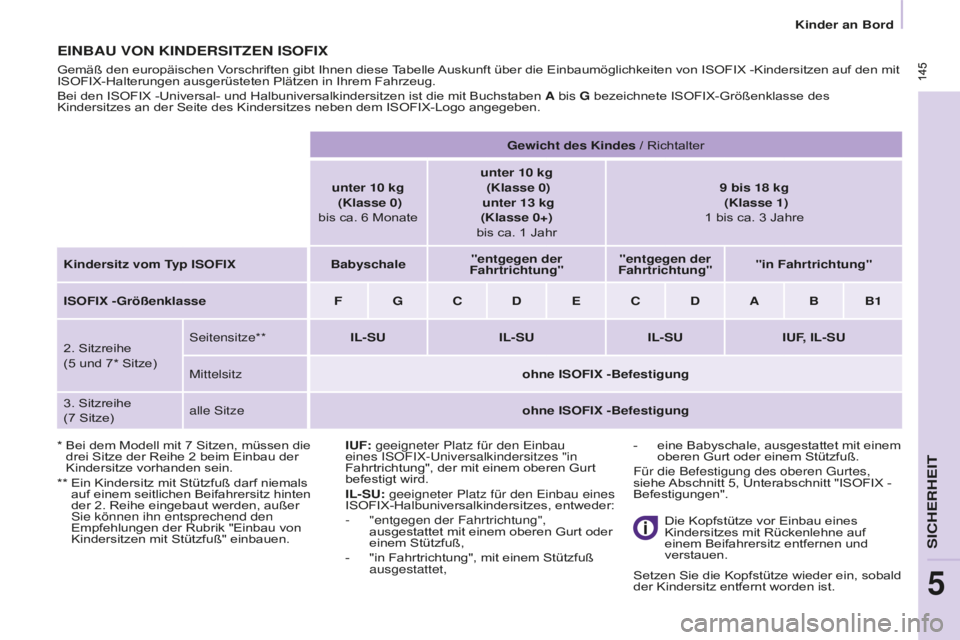

EINBAU VON KINDERSITZEN ISOFIX
* Bei dem Modell mit 7 Sitzen, müssen die
drei Sitze der Reihe 2 beim Einbau der
Kindersitze vorhanden sein.
**
Ein Kindersitz mit Stützfuß darf niemals
auf einem seitlichen Beifahrersitz hinten
der 2. Reihe eingebaut werden, außer
sie können ihn entsprechend den
Empfehlungen der Rubrik "Einbau von
Kindersitzen mit Stützfuß" einbauen.
Gemäß den europäischen V

orschriften gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX -Kindersitzen auf den mit
ISOFIX-Halterungen ausgerüsteten Plätzen in Ihrem Fahrzeug.
Bei den ISOFIX -Universal- und Halbuniversalkindersitzen ist die mit Buchstaben A bis G bezeichnete ISOFIX-Größenklasse des
Kindersitzes an der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.
Gewicht des Kindes / Richtalter
unter 10
kg

(Klasse 0)
bis ca. 6
Monate unter 10
kg

(Klasse 0)
unter 13
kg
(Klasse 0+)

bis ca. 1
Jahr 9
bis 18 kg

(Klasse 1)
1
bis ca. 3 Jahre
Kindersitz vom T
yp ISOFIX
Babyschale"entgegen der
Fahrtrichtung" "entgegen der
Fahrtrichtung" "in Fahrtrichtung"
ISOFIX -Größenklasse F G C D E C D A B B1
2. Sitzreihe
(5
und 7* Sitze)
seitensitze** IL-SUIL-SUIL-SUIUF
, IL-SU
Mittelsitz ohne ISOFIX -Befestigung
3. Sitzreihe
(7
Sitze) alle sitze
ohne
ISOFIX -Befestigung
IUF: geeigneter Platz für den einbau
eines isOFiX-universalkindersitzes "in
Fahrtrichtung", der mit einem oberen Gurt
befestigt wird.
IL-SU:
geeigneter Platz für den
einbau eines
ISOFIX-Halbuniversalkindersitzes, entweder:
-
"entgegen der Fahrtrichtung",
ausgestattet mit einem oberen Gurt oder
einem Stützfuß,
-
"in Fahrtrichtung", mit einem Stützfuß
ausgestattet, Die Kopfstütze vor Einbau eines
Kindersitzes mit Rückenlehne auf
einem Beifahrersitz entfernen und
verstauen.
Setzen Sie die Kopfstütze wieder ein, sobald
der Kindersitz entfernt worden ist.
-
eine Babyschale, ausgestattet mit einem
oberen Gurt oder einem Stützfuß.
Für die Befestigung des oberen
gurtes,
siehe

Abschnitt 5, Unterabschnitt "ISOFIX -
Befestigungen".
SICHERHEIT
5

146
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
146

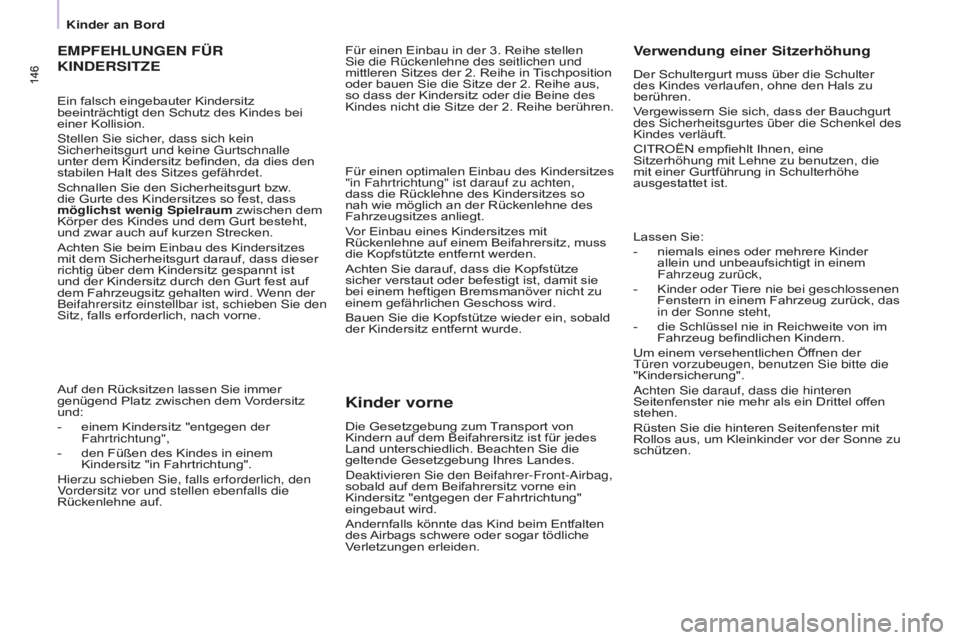

EMPFEHLUNGEN FÜR
KINDERSITZE
Auf den Rücksitzen lassen Sie immer
genügend Platz zwischen dem Vordersitz
und:
-
einem Kindersitz "entgegen der
Fahrtrichtung",
-
den Füßen des Kindes in einem
Kindersitz "in Fahrtrichtung".
Hierzu schieben
sie, falls erforderlich, den
V

ordersitz vor und stellen ebenfalls die
Rückenlehne auf. Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einer Kollision.
stellen sie sicher
, dass sich kein
sicherheitsgurt und keine gurtschnalle
unter dem Kindersitz befinden, da dies den
stabilen Halt des Sitzes gefährdet.
Schnallen Sie den Sicherheitsgurt bzw
.
die Gurte des Kindersitzes so fest, dass
möglichst wenig Spielraum zwischen dem
Körper des Kindes und dem Gurt besteht,
und zwar auch auf kurzen Strecken.
Achten Sie beim Einbau des Kindersitzes
mit dem Sicherheitsgurt darauf, dass dieser
richtig über dem Kindersitz gespannt ist
und der Kindersitz durch den Gurt fest auf
dem Fahrzeugsitz gehalten wird. Wenn der
Beifahrersitz einstellbar ist, schieben
sie den
Sitz, falls erforderlich, nach vorne. Für einen optimalen Einbau des Kindersitzes
"in Fahrtrichtung" ist darauf zu achten,
dass die Rücklehne des Kindersitzes so
nah wie möglich an der Rückenlehne des
Fahrzeugsitzes anliegt.
V
or Einbau eines Kindersitzes mit
Rückenlehne auf einem Beifahrersitz, muss
die Kopfstützte entfernt werden.
Achten Sie darauf, dass die Kopfstütze
sicher verstaut oder befestigt ist, damit sie
bei einem heftigen Bremsmanöver nicht zu
einem gefährlichen Geschoss wird.
Bauen Sie die Kopfstütze wieder ein, sobald
der Kindersitz entfernt wurde.Kinder vorne
Die Gesetzgebung zum Transport von
Kindern auf dem Beifahrersitz ist für jedes
Land unterschiedlich. Beachten Sie die
geltende Gesetzgebung Ihres Landes.
deaktivieren sie den Beifahrer-Front-airbag,
sobald auf dem Beifahrersitz vorne ein
Kindersitz "entgegen der Fahrtrichtung"
eingebaut wird.
Andernfalls könnte das Kind beim Entfalten
des

Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Verwendung einer Sitzerhöhung
Der Schultergurt muss über die Schulter
des Kindes verlaufen, ohne den Hals zu
berühren.
Vergewissern Sie sich, dass der Bauchgurt
des
sicherheitsgurtes über die schenkel des
Kindes verläuft.
CITROËN empfiehlt Ihnen, eine
Sitzerhöhung mit Lehne zu benutzen, die
mit einer Gurtführung in Schulterhöhe
ausgestattet ist.
Lassen Sie:
-
niemals eines oder mehrere Kinder
allein und unbeaufsichtigt in einem
Fahrzeug zurück,
-
Kinder oder T

iere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das
in der
sonne steht,
- die Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.
Um einem versehentlichen Öffnen der
türen vorzubeugen, benutzen sie bitte die
"Kindersicherung".
achten sie darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel of

fen
stehen.
Rüsten Sie die hinteren Seitenfenster mit
Rollos aus, um Kleinkinder vor der Sonne zu
schützen.
Für einen Einbau in der 3. Reihe stellen sie die Rückenlehne des seitlichen und
mittleren Sitzes der 2. Reihe in
Tischposition
oder bauen Sie die Sitze der 2. Reihe aus,
so dass der Kindersitz oder die Beine des
Kindes nicht die Sitze der 2. Reihe berühren.
Kinder an Bord

147
Berlingo-2-VP_de_Chap05_Securite_ed01-2016
147
Kinder an Bord

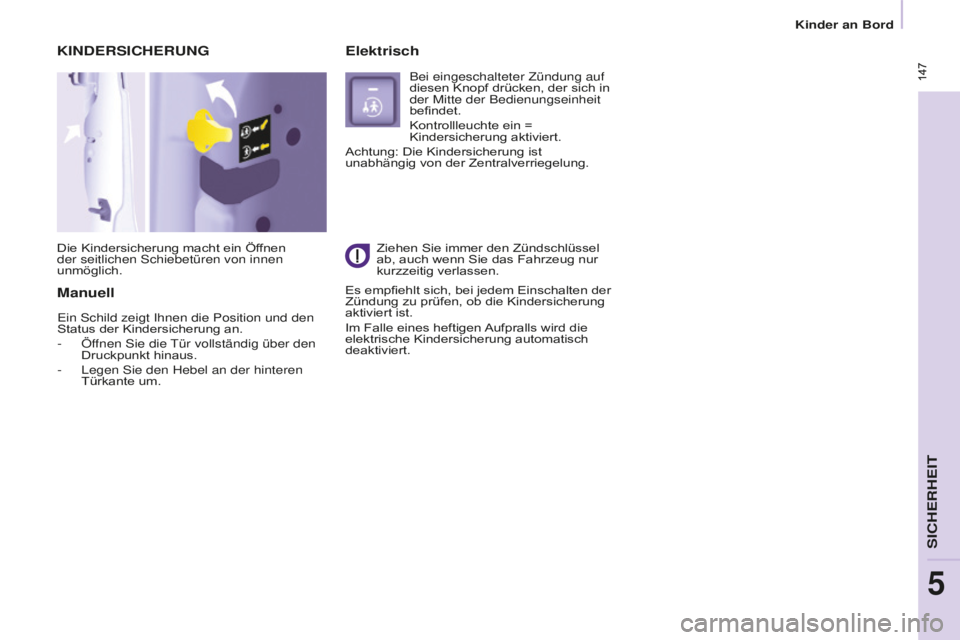

KINDERSICHERUNG
Die Kindersicherung macht ein Öffnen
der seitlichen schiebetüren von innen
unmöglich.
Manuell Elektrisch
Bei eingeschalteter Zündung auf
diesen Knopf drücken, der sich in
der Mitte der Bedienungseinheit
befindet.
Kontrollleuchte ein =
Kindersicherung aktiviert.
Achtung: Die Kindersicherung ist
unabhängig von der Zentralverriegelung.
Ziehen Sie immer den Zündschlüssel
ab, auch wenn Sie das Fahrzeug nur
kurzzeitig verlassen.
Es empfiehlt sich, bei jedem Einschalten der
Zündung zu prüfen, ob die Kindersicherung
aktiviert ist.
Im Falle eines heftigen Aufpralls wird die
elektrische Kindersicherung automatisch
deaktiviert.
ein schild zeigt ihnen die Position und den
Status der Kindersicherung an.
-
Öffnen sie die tür vollständig über den
Druckpunkt hinaus.
-


l
egen sie den Hebel an der hinteren
Türkante um.
SICHERHEIT
5

148
Berlingo-2-VP_de_Chap06_accessoire_ed01-2016
Die Gewichte und Anhängelasten im
Einzelnen finden Sie im Abschnitt 9,
Absatz "Gewichte".

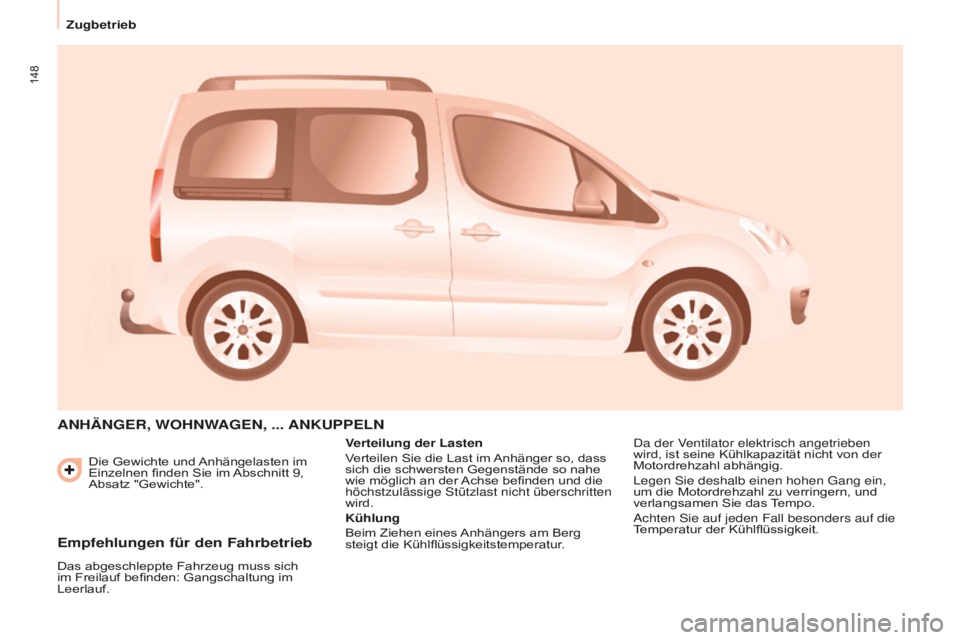

ANHäNGER, WOHNWAGEN, ... ANKUPPELN
Verteilung der Lasten
Verteilen Sie die Last im Anhänger so, dass
sich die schwersten Gegenstände so nahe
wie möglich an der Achse befinden und die
höchstzulässige
stützlast nicht überschritten
wird.
Kühlung
Beim Ziehen eines

Anhängers am Berg
steigt die Kühlflüssigkeitstemperatur.da der V entilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der
Motordrehzahl abhängig.
legen sie deshalb einen hohen gang ein,
um die Motordrehzahl zu verringern, und
verlangsamen Sie das

Tempo.
achten sie auf jeden Fall besonders auf die
T

emperatur der Kühlflüssigkeit.
Empfehlungen für den Fahrbetrieb
Das abgeschleppte Fahrzeug muss sich
im Freilauf befinden: Gangschaltung im
Leerlauf.
Zugbetrieb
