TECHNOLOGIE
aan BOORD
10.

203-282
ACCESSOIRES
6

.
148-152
ONDERHOUD
7

.
153-169 SNEL

WEER
OP WEG
8.
170-192
7 inch touchscreen
tablet 203
Autoradio
265
Trekken van een
aanhanger
148
T
rekhaak met afneembare zwanenhals

150
Overige accessoires


152
Motorkap openen


154
Benzinemotor


155
Dieselmotor

156
Niveaus

157
Controles

159
Brandstof

161
Brandstoftoevoer uitgeschakeld


163
Handopvoerpomp

diesel

163
BlueHDi en AdBlue
® 164 Accu 170
Bandenreparatieset
172
Wiel verwisselen

173
Afneembaar

sneeuwscherm 179
Sneeuwkettingen
180
Lampen vervangen

181

Zekeringen
187

Wisserbladen

vervangen 191
Slepen van de auto
192
TECHNISCHE

GEGEVENS
9.
193-201
Afmetingen 193
Motoren 197
Gewichten
197
Identificatiegegevens

201In de rubriek "T

echnologie
aan boord" maakt u kennis
met de nieuwe radio- en
navigatiesystemen.
Inhoud
INHOUDSOPGAVE

5
Berlingo2VP_nl_Chap01_vue-ensemble_ed02-2016
ExTERIEUR
Afstandsbediening 18-19
Batterij vervangen,
synchroniseren
19
Sleutel
18
Starten

55
Hill

Start Assist
56
Centrale vergrendeling


18, 27
Brandstoftankdop,


brandstoftank
161-162
Onderbreking brandstoftoevoer, handopvoerpomp diesel

163
AdBlue®, bijvullen 38-39, 164-169
Ruitenwisserbladen
191
Buitenspiegels
110
Zijknipperlicht 184
Active City Brake
122-125
Koplampen,
mistlampen,
richtingaanwijzers
58-60, 181-184Koplampverstelling 60Lampen vóór vervangen 181-184Sneeuwscherm 179
V
oorportieren 21
Schuifdeuren
22-23
Sleutel
18
Motorkapontgrendeling

154
Kinderbeveiliging

147
Slepen, takelen

192
T

rekken van een aanhanger, zwanehalstrekhaak

148-151
Parkeerhulp

115-116
Achteruitrijcamera

1

17
Dakklep

26
Noodbediening

23
Reservewiel, krik, wiel verwisselen,


gereedschap

173-178
Bandenreparatieset


172
Bandenspanning

201
Modutop-dak

97-98, 101
Dakstangen


102
Achterlichten,


richtingaanwijzers

58-59
Derde remlicht

186
Lampen achter


vervangen

181-182, 185-186
Achterdeuren, achterklep


23-25
Accessoires


152
Afmetingen

193-196
Remmen, remblokken 114, 157, 159Noodstop 11
8ABS, EBD 11 8ASR, ESC 11 9"Grip control" 120-121Active City Brake 122-125Banden, spanning 201Sneeuwkettingen 180Bandenspanningscontrolesysteem 41-42Bandenspanningscontrolesysteem met
reinitialisatie 43-46
Kentekenplaatverlichting

186
1
OVERZICHT
Lokalisatie

12
Berlingo2VP_nl_Chap01_vue-ensemble_ed02-2016
TECHNISCHE GEGEVENS - ONDERHOUD
Identificatie, serienummer, kleurcode lak,
bandenspanning
201
Niveau ruitensproeiervloeistof 158
Lampen vervangen,

verlichting

181-186 Controles
159-160
-

accu,
-


remblokken,
-


remtrommels, remschijven,
-


handrem,
-


koolstoffilter/interieurfilter
,
-

oliefilter
,
-

roetfilter
,
-

versnellingsbak.
Emissieregelsysteem

41
Zekeringen motorruimte

187, 190
Motorkapontgrendeling, motorkapsteun 154Niveaus 157-158
-
oliepeilstok,
-

remvloeistof,
-

koelvloeistof,
-

stuurbekrachtigingsvloeistof,
-

brandstofadditief.
Brandstoffilter aftappen

160
V

erklikkerlampjes
32-39
Onder de motorkap- diesel 156
-
benzine 155Onderbreking brandstoftoevoer, ontluchten brandstofsysteem (diesel) 163AdBlue® 164-169
Afmetingen
193-196
Motoren/gewichten

(benzine)

197-198
Motoren/gewichten (diesel)

197, 199-200
Lokalisatie

17
Berlingo2VP_nl_Chap02_eco-conduite_ed02-2016
Beperk de oorzaken van een
hoger brandstofverbruik
Verdeel het gewicht evenwichtig
over de auto: plaats de zwaarste
voorwerpen in de bagageruimte, zo
dicht mogelijk bij de achterbank.
Beperk de belading en de
luchtweerstand (dakdragers,
imperiaal, fietsendrager, aanhanger,
enz.) van uw auto. Gebruik liever een
dakkoffer.
Verwijder na gebruik de dakdragers
en het imperiaal.
Vervang na de winter zo snel mogelijk
de winterbanden door zomerbanden.
Houd u aan de
onderhoudsvoorschriften
Controleer regelmatig de
bandenspanning (bij koude banden),
houd u daarbij aan de bandenspanning
die staat vermeld op de sticker op de
portiersponning aan bestuurderszijde.
Controleer de bandenspanning met name:
- voor een lange rit,
-
bij de wisseling van de seizoenen,
-


als de auto gedurende langere tijd
niet is gebruikt.
V

ergeet niet de bandenspanning van
het reservewiel en van de wielen
van de aanhanger of de caravan te
controleren.
Laat uw auto regelmatig onderhouden
(olie verversen, oliefilter, luchtfilter
en interieurfilter vervangen, enz.) en
houd u daarbij aan het aan uw situatie
aangepaste onderhoudsschema van
de fabrikant.
Uitvoeringen met een BlueHDi-
dieselmotor: bij een storing in het
SCR-systeem stoot de auto
schadelijke stoffen uit. Ga zo spoedig
mogelijk naar het CITROËN-netwerk
of een gekwalificeerde werkplaats om
de uitstoot van stikstofoxiden terug
te brengen tot onder de wettelijke
normen. Laat bij het tanken het vulpistool
niet meer dan drie keer afslaan; zo
voorkomt u dat brandstof uit de tank
stroomt.
U zult bij een nieuwe auto merken
dat pas na 3000
km het gemiddelde
brandstofverbruik zich stabiliseert.
2
ECO-RIJDEN
Auto & Milieu

+
38
Berlingo2VP_nl_Chap03_Pret-a-partir_ed02-2016
Cockpit
Berlingo2VP_nl_Chap03_Pret-a-partir_ed02-2016
AdBlue®
Zie in rubriek 7 het gedeelte "AdBlue®" voor meer informatie over het bijvullen.
WaarschuwingenInformatieOplossing - actie
1
e waarschuwingsniveau
Bij het aanzetten van het contact klinkt een
geluidssignaal.
De tijdelijke waarschuwingen worden altijd
weergegeven bij het aanzetten van het contact en
tijdens het rijden.
De afnemende actieradius wordt weergegeven,
van 2400
km (1500 mijl) tot 600 km (350 mijl).
De actieradius wordt elke 300 km (200 mijl) bijgewerkt.
De actieradius van de resterende AdBlue® in het
reservoir bedraagt minder dan 2400

km (1500 mijl).
Vul de benodigde hoeveelheid AdBlue
® bij met een
bidon of meerdere flacons.
2
e waarschuwingsniveau
Bij het aanzetten van het contact klinkt een
geluidssignaal.
De tijdelijke waarschuwingen (elke 30
seconden)
worden altijd weergegeven bij het aanzetten van
het contact en tijdens het rijden.
De actieradius wordt weergegeven, van 600
km
(350
mijl) tot 0 km, en wordt vervolgens elke 50 km
(30
mijl) bijgewerkt. Vul zo snel mogelijk AdBlue
® bij en wacht niet tot
de motor niet meer kan worden gestart.
Op het
display. Tijdelijk weergave van: "NO START IN".
Op het
touchscreen. Selecteer:
-

"Rijhulpsysteem".
-


"Diagnose". De actieradius wordt weergegeven.
3
e waarschuwingsniveau
Het AdBlue®-reservoir is leeg. De motor kan niet meer worden gestart.
Vul minimaal 3,8
liter AdBlue® bij.

+ +
39
Berlingo2VP_nl_Chap03_Pret-a-partir_ed02-2016
Cockpit
Berlingo2VP_nl_Chap03_Pret-a-partir_ed02-2016
SCR-emissieregelsysteem
WaarschuwingenInformatieOplossing - actie
Als de verklikkerlampjes UREA, Service en
Zelfdiagnose motor gaan branden, is er een storing
gedetecteerd in het SCR-emissieregelsysteem. Als het een tijdelijke storing betreft, verdwijnt
deze waarschuwing weer zodra de uitstoot van
schadelijke stoffen weer aan de norm voldoet.
Na 50
km (30 mijl) zonder AdBlue
®
Bevestiging van de storing die niet te maken heeft
met een te laag vloeistofniveau. De actieradius bedraagt 1100
km (700 mijl).
Neem zo snel mogelijk contact op met het
CITROËN-netwerk of een gekwalificeerde
werkplaats om te voorkomen dat de motor niet
meer gestart kan worden.
De storing is bevestigd.
De volgende keer dat het contact wordt aangezet,
wordt de toegestane actieradius weergegeven in
kilometers (mijlen). De waarschuwing wordt elke
30
seconden herhaald.
De toegestane actieradius is overschreden; de
uitstoot van schadelijke stoffen is groter dan
toegestaan.
De motor kan niet meer worden gestart. Neem om de motor weer te kunnen starten
verplicht contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats.
- BlueHDi-dieselmotor
VOORDAT u GAAT RIJDEN
3

47
Berlingo2VP_nl_Chap03_Pret-a-partir_ed02-2016
Cockpit
Berlingo2VP_nl_Chap03_Pret-a-partir_ed02-2016
ONDERHOUDSINDICATOR
De onderhoudsindicator informeert de bestuurder
over de afstand tot de volgende onderhoudscontrole,
afhankelijk van het gebruik van de auto.
De afstand tot de eerstvolgende
onderhoudscontrole is meer dan 1000 km
Voorbeeld: de afstand tot de
eerstvolgende onderhoudscontrole
bedraagt 4800
km. Als het contact wordt
aangezet geeft het display gedurende
enkele seconden het volgende aan:
Enkele seconden na het aanzetten
van het contact geeft de teller eerst het
oliepeil (afhankelijk van de uitvoering)
en vervolgens weer de normale
kilometerstand en de stand van de
dagteller aan.
De afstand tot de eerstvolgende
onderhoudscontrole is minder dan 1000
km
Elke keer dat het contact wordt aangezet
knippert de sleutel en de resterende
kilometers worden aangegeven:
Enkele seconden na het aanzetten van
het contact, wordt het oliepeil aangegeven
(afhankelijk van de uitvoering), geeft de teller
vervolgens weer de normale kilometerstand
en de stand van de dagteller aan en blijft de
sleutel branden. Dit om aan te geven dat
er binnenkort onderhoudswerkzaamheden
uitgevoerd moeten worden.
De afstand tot de eerstvolgende onderhoudscontrole is overschreden
Werking
Als het contact wordt aangezet,
gaat gedurende enkele seconden
het sleutelsymbool branden. De
kilometerteller geeft de resterende
kilometers (afgerond) tot de
eerstvolgende onderhoudscontrole
aan.
Het onderhoudsinterval wordt
berekend vanaf de laatste nulstelling
van de onderhoudsindicator op basis
van twee parameters:
-

het aantal afgelegde kilometers,
-


de verstreken tijd sinds de laatste
onderhoudscontrole. Afhankelijk van de
gebruiksgewoonten van de
bestuurder kan de factor tijd
worden meegewogen bij de nog af
te leggen kilometers. Bij draaiende motor blijft de sleutel
branden totdat de onderhoudscontrole
is uitgevoerd.
Bij de uitvoeringen met een BlueHDi-
dieselmotor brandt in dit geval, als het
contact aan staat, het verklikkerlampje
Service permanent.
Elke keer als het contact
wordt aangezet, gaat de
sleutel gedurende enkele
seconden knipperen en geeft
de teller het aantal kilometers
aan dat er te veel gereden is.
Bij de uitvoeringen met een
BlueHDi-dieselmotor kan de
sleutel ook eerder gaan branden,
afhankelijk van de mate van vervuiling
van de motorolie. De vervuiling van
de motorolie is afhankelijk van de
gebruiksomstandigheden van de auto.
VOORDAT u GAAT RIJDEN
3

156
Berlingo2VP_nl_Chap07_Verification_ed02-2016Berlingo2VP_nl_Chap07_Verification_ed02-2016

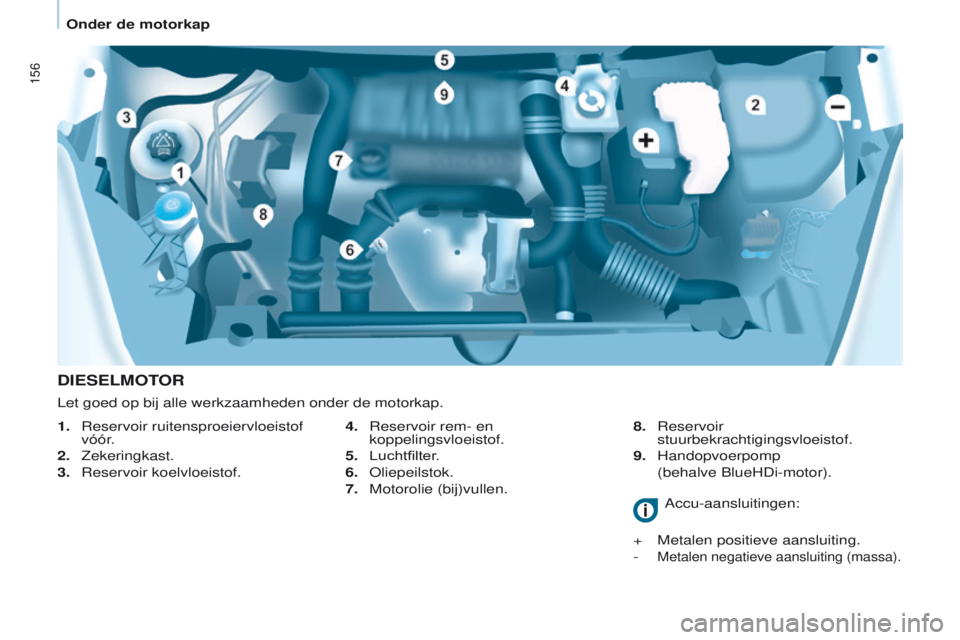

DIESELMOTOR
4. Reservoir rem- en
koppelingsvloeistof.
5.

Luchtfilter
.
6.

Oliepeilstok.
7.


Motorolie (bij)vullen. 8.

Reservoir
stuurbekrachtigingsvloeistof.
9.

Handopvoerpomp
(behalve BlueHDi-motor).
1.

Reservoir ruitensproeiervloeistof
vóór
.
2.

Zekeringkast.
3.


Reservoir koelvloeistof. Accu-aansluitingen:
+


Metalen positieve aansluiting.
-


Metalen negatieve aansluiting (massa).
Let goed op bij alle werkzaamheden onder de motorkap.
Onder de motorkap

163
Berlingo2VP_nl_Chap07_Verification_ed02-2016Berlingo2VP_nl_Chap07_Verification_ed02-2016
HANDOPVOERPOMP DIESEL
In het geval van een lege brandstoftank is het
noodzakelijk het brandstofsysteem te ontluchten.
Overige HDi-motoren
- Vul de brandstoftank met minimaal
vijf liter diesel.
-

Bedien de handopvoerpomp
voor de ontluchting (onder de
beschermkap in de motorruimte).
-


Bedien de startmotor tot de motor
aanslaat.
BlueHDi-motor
- Vul de brandstoftank met minimaal vijf liter diesel.
-

Zet het contact aan (zonder de
motor te starten).
-


W
acht ongeveer 6 seconden en zet
het contact af.
-

Herhaal de handelingen 10
keer.
-

Bedien de startmotor om de motor
te starten.
BRANDSTOFTOEVOER
UITGESCHA
k ELD
Bij een zware aanrijding wordt de
brandstoftoevoer automatisch door de
brandstofafsluiter onderbroken.
Als dit verklikkerlampje gaat
knipperen, verschijnt een
melding op het display.
Controleer buiten de auto of u
geen brandstof ruikt en of er geen
brandstoflekkage is en herstel de
brandstoftoevoer als volgt:
-

zet het contact af (stand ST
OP),
-

neem de sleutel uit het contactslot,
-


plaats de sleutel in het contactslot,
-


zet het contact aan en start de
motor

.
ONDERHOUD
7
AdBlue®

164
Berlingo2VP_nl_Chap07_Verification_ed02-2016Berlingo2VP_nl_Chap07_Verification_ed02-2016
BLUEHDI EN A D B LUE®
Technologie SCR
AdBlue® is de merknaam van een
oplossing die noodzakelijk is voor de
goede werking van het SCR-systeem. De BlueHDi-technologie verlaagt
de uitstoot van NOx (stikstofoxide)
met wel 90% dankzij een systeem
dat de NOx omzet in waterdamp en
stikstof met behulp van een specifieke
SCR-katalysator (Selective Catalytic
Reduction).
Hiermee voldoet de auto aan de
Euro 6-emissienormen van de
Europese Unie. Deze normen zijn
bedoeld om de uitstoot van schadelijke
stoffen door verbrandingsmotoren
te beperken.
De SCR-technologie van de BlueHDi-
dieselmotoren maakt gebruik van
de inspuiting van AdBlue
® in het
uitlaatsysteem. Auto's met een BlueHDi-motor zijn
voorzien van een specifiek reservoir
voor de AdBlue
® met een inhoud van
17

liter.
De vulpijp van het reservoir bevindt
zich links van de brandstofvuldop.
Deze pijp wordt afgesloten met een
blauwe dop.
Het AdBlue®-reservoir kan worden
bijgevuld met bidons van 5 of 10 liter
of flacons van 1,89
l. Ook kunt u het
reservoir bijvullen bij tankstations
met een speciale AdBlue
®-pomp voor
personenauto's en lichte bedrijfswagens.
U kunt het reservoir natuurlijk ook
laten bijvullen door het CITROËN-
netwerk of een gekwalificeerde
werkplaats.
Let op: sommige tankstations
beschikken over pompen met hoge
opbrengst voor vrachtwagens en
bussen. Deze pompen zijn niet
geschikt voor personenauto's en lichte
bedrijfswagens.
Gebruik deze pompen daarom niet.
AdBlue®
