Page 4 of 244
2
INHOUDSOPGAVE
Ventilatie 44Automatische airconditioning 46Voorstoelen 50Achterstoelen 53Achterbank58Buitenspiegels 61Stuurwielverstelling 63Indeling vóór 64Indeling van het
interieur achter 69Indeling van de bagageruimte 70
„ „ „ „ „ „ „ „ „
„
II - COMFORT 44 Î72
Sleutel met afstandsbediening 73Ruitbediening 77Portieren 79Achterklep 80Onderste deel achterklep 81Schuif-/kanteldak 82Brandstoftank 84
„ „ „ „ „ „ „
III - TOEGANG TOTDE AUTO 73 Î 85
Lichtschakelaar 86Verlichting overdag 88Automatische verlichting 88Koplampverstelling 89Ruitenwisserschakelaar 90Automatisch wissen 91Plafonniers 92
„ „ „ „ „ „ „
IV - ZICHT 86 Î 93
Kinderzitjes 94ISOFIX-bevestigingen 98Kinderslot 101
„ „ „
V - VEILIG VERVOERENVAN KINDEREN 94 Î 101
Richtingaanwijzers 102Alarmknipperlichten 102Claxon 102Hulpsystemen bijhet remmen 103Stabiliteitscontrole 104Veiligheidsgordels 105Airbags 108
„ „ „ „
„ „ „
VI - VEILIGHEID 102 Î111
Instrumentenpaneel 21Verklikkerlampjes 22Display instrumentenpaneel 25Informatie displayinstrumentenpaneel 31Kilometertellers 32Onderhoudsindicator 33Boordcomputer 34
Weergavemogelijkheden functies 35Monochroom display 39Kleurendisplay 41Dimmer dashboardverlichting 43
„ „ „ „
„ „ „ „
„ „ „
IN EEN OOGOPSLAG 4 Î 20
I - CONTROLE TIJDENS HET RIJDEN 21 Î 43
Page 10 of 244
8
IN EEN
OOGO
P
S
LA
G
INTERIEUR
Automatische airconditioning
Dankzij de automatische airconditio-ning worden het comfort en de luchtcir-culatie in het interieur gewaarborgd.
Snelheidsregelaar
Met de snelheidsregelaar kan de be-stuurder automatisch een gewenstesnelheid instellen, zonder het gaspe-daal te hoeven intrappen.
Audio- en telematicasystemen
Deze systemen beschikken over denieuwste technologie: autoradio metMP3-weergave, handsfree bellen viaBluetooth, kleurenscherm.
Elektronisch gestuurdevierwielaandrijving
Met dit systeem kan voor verschillendesoorten aandrijving worden gekozen,afhankelijk van de rijomstandigheden.
44
121
164
11 9
Page 12 of 244
10
IN EEN
OOGO
P
S
LA
G
COCKPIT
1.
Contact en stuurslot.
2.
Elektrisch verstelbare buitenspiegels.
Elektrische ruitbediening en
ver
grendeling achterste zijruiten.
3. Bediening ruitenwissers voor enachter/ruitensproeier.
4.
Centrale verstelbare en afsluitbare
ventilatieroosters.
5
. Zonlichtsensor.
6
. Dashboardkastje boven met
koeling.
7
. Afsluitbaar dashboardkastje onder.
Uitschakelin
g airbag passagier.
8. Bediening stoelverwarming.
9.
Armsteun met opbergvak.
12V-aansluitin
g (maximaal 120 W).
10. Bekerhouders.
11.Bediening vierwielaandrijving.
12.
Uitneembare asbak
12V-aansluitin
g (maximaal 120 W).
13. Bediening automatische airconditioning.
14.
Temperatuursensor.
15.
Bediening alarmknipperlichten.
16.
Kleurendisplay/autoradio.
Page 17 of 244
15
IN EEN
OOGO
P
S
LA
G
VENTILATIE
Automatische airconditioning
Temperatuurregeling.
To evoer van buitenlucht.
Luchtcirculatie in het interieur.
Re
geling luchtopbrengst.
Automatisch programma (comfort).
Airconditioning uit.
Re
geling luchtverdeling.
Voorruitontwasemin
g.
Achterruitverwarming.
46
Page 21 of 244
19

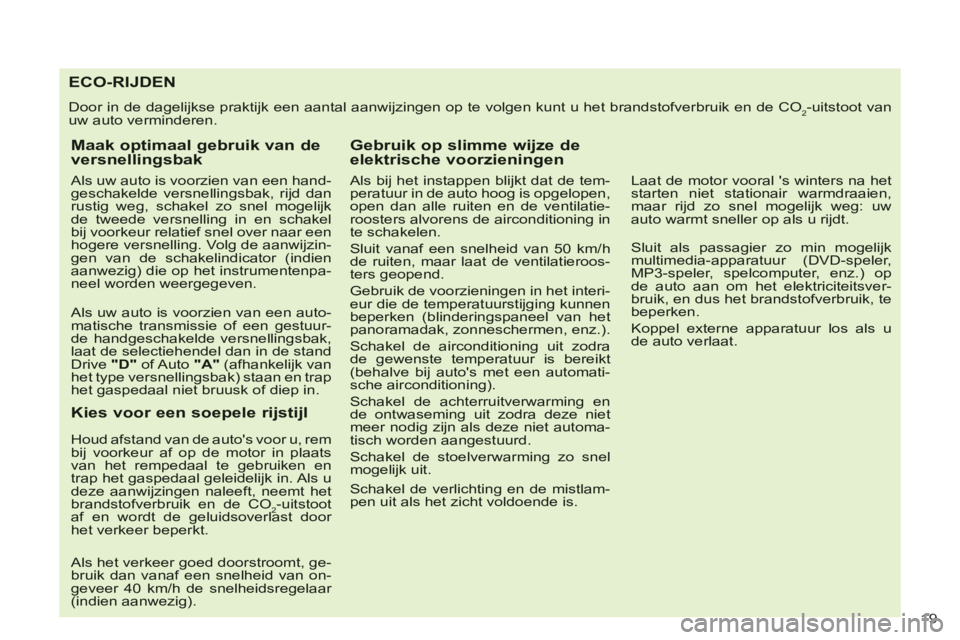

ECO-RIJDEN
Door in de dagelijkse praktijk een aantal aanwijzingen op te volgen kunt u het brandstofverbruik en de CO2-uitstoot vanuw auto verminderen.
Maak optimaal gebruik van deversnellingsbak
Als uw auto is voorzien van een hand-geschakelde versnellingsbak, rijd dan rustig weg, schakel zo snel mogelijk de tweede versnelling in en schakel bij voorkeur relatief snel over naar een hogere versnelling. Volg de aanwijzin-gen van de schakelindicator (indien aanwezig) die op het instrumentenpa-neel worden weergegeven.
Als uw auto is voorzien van een auto-matische transmissie of een gestuur-de handgeschakelde versnellingsbak, laat de selectiehendel dan in de stand Drive "D"
of Auto "A"(afhankelijk van het type versnellingsbak) staan en trap het gaspedaal niet bruusk of diep in.
Kies voor een soepele rijstijl
Houd afstand van de auto's voor u, rem bij voorkeur af op de motor in plaats van het rempedaal te gebruiken en trap het gaspedaal geleidelijk in. Als u deze aanwijzingen naleeft, neemt het brandstofverbruik en de CO2-uitstoot af en wordt de geluidsoverlast door 2
het verkeer beperkt.
Als het verkeer goed doorstroomt, ge-bruik dan vanaf een snelheid van on-geveer 40 km/h de snelheidsregelaar (indien aanwezig).
Gebruik op slimme wijze de elektrische voorzieningen
Als bij het instappen blijkt dat de tem-peratuur in de auto hoog is opgelopen,open dan alle ruiten en de ventilatie-roosters alvorens de airconditioning inte schakelen.
Sluit vanaf een snelheid van 50 km/hde ruiten, maar laat de ventilatieroos-ters geopend.
Gebruik de voorzieningen in het interi-eur die de temperatuurstijging kunnenbeperken (blinderingspaneel van hetpanoramadak, zonneschermen, enz.).
Schakel de airconditioning uit zodrade gewenste temperatuur is bereikt(behalve bij auto's met een automati-sche airconditioning).
Schakel de achterruitverwarming ende ontwaseming uit zodra deze nietmeer nodig zijn als deze niet automa-tisch worden aangestuurd.
Schakel de stoelverwarming zo snelmogelijk uit.
Schakel de verlichting en de mistlam-pen uit als het zicht voldoende is.
Laat de motor vooral 's winters na hetstarten niet stationair warmdraaien,maar rijd zo snel mogelijk weg: uwauto warmt sneller op als u rijdt.
Sluit als passagier zo min mogelijkmultimedia-apparatuur (DVD-speler,MP3-speler, spelcomputer, enz.) opde auto aan om het elektriciteitsver-bruik, en dus het brandstofverbruik, tebeperken.
Koppel externe apparatuur los als ude auto verlaat.
Page 44 of 244
I
42
Datum en tijd instellen
De digitale klok wordt automatisch
in-
gesteld.
Met het signaal van RDS-zenders kan
het systeem automatisch de lokale tijd
instellen.
)
Druk op de toets A
(SET) op het
front, voor toegang tot het menu
"
Instellingen
"
.
)
Druk op de toets B
op het touch-
screen, voor toegang tot het menu
"Systeem"
.
Op het display verschijnen de sy-
steeminstellingen.
Menu "Informatie"
Druk op de toets D (INFO)
op het front,
voor toegang tot het menu " Info
" waar-
in u de volgende gegevens kunt raad-
plegen:
- "Help"
om de versies van systeem
en data weer te geven,
- "Positie auto"
om met behulp van
GPS de huidige positie van de auto
weer te geven,
- "Kalender"
om belangrijke gebeur-
tenissen, verjaardagen, enz. op te
slaan,
- "Trip"
om gemiddelde snelheid,
brandstofverbruik, afstand en reis-
tijd weer te geven,
- "Omgeving"
om hoogte, luchtdruk
en buitentemperatuur weer te ge-
ven (bij kans op gladheid verschijnt
het vorst-pictogram),
- "Airconditioning"
om informatie
over de airconditioning weer te ge-
ven,
- "Mobiele telefoon"
om een num-
mer in te toetsen, een teken te wis-
sen of gesprekken te starten en aan
te nemen.
Menu "Route"
Druk op de toets E (NAVI)
op het front, voor
toegang tot het menu "Menu Route"
, en
selecteer één van de volgende functies:
- "Omleiding"
om een andere route
te kiezen door een bepaald gebied,
- "Route"
om de route te wijzigen,
- "Preview"
om een route op ver-
schillende manieren weer te geven,
- "Een route verwijderen"
om een
etappe te verwijderen,
- "POI in de buurt"
om te zoeken
naar POI's in de omgeving.
Page 46 of 244
II
COMFORT
44 Let erop dat voor een gelijkmatige ver-
deling van de lucht naar het interieur de
uitstroomopening onder de voorruit, de
ventilatieroosters, de luchtkanalen on-
der de voorstoelen en de ventilatieope-
ningen in de bagageruimte vrij blijven. Bij stilstand is het normaal dat er onder
de auto een plasje water verschijnt, aan-
gezien de airconditioning het condens-
water druppelsgewijs afvoert via een
daarvoor bestemde afvoeropening.
Gebruik de airconditioning niet als deze
niet koelt en laat het systeem in dat ge-
val door het CITROËN-netwerk of een
gekwalifi ceerde werkplaats controleren.
VOLAUTOMATISCHE
AIRCONDITIONING
Dek de temperatuur- en luchtvoch-
tigheidssensor 2
en de zonnesensor
7
niet af.
Deze zorgen voor de regeling van de
airconditioning.
Gebruiksadviezen
Gebruik bij warm weer voor een
krachtige ventilatie uitsluitend de
ventilatieroosters 1
en 4
.
Als de binnentemperatuur zeer
hoog blijft nadat de auto lang in de
zon heeft gestaan, kunt u het passa-
gierscompartiment kort ventileren. Zet de airconditioning uit, zodra
de klimatologische omstandig-
heden dit toelaten. Het is aan te raden de automatische
regeling van de airconditioning te ge-
bruiken. Hiermee worden de luchthoe-
veelheid, de binnentemperatuur en de
luchtverdeling automatisch en optimaal
geregeld aan de hand van signalen van
verschillende sensoren (buitentempe-
ratuur-, binnentemperatuur- en zonne-
sensor), zodat u de instelling niet hand-
matig hoeft te wijzigen. Bij een zware belasting van de motor
(trekken van een zware aanhanger op
een steile helling bij een hoge buiten-
temperatuur) kan de airconditioning tij-
delijk worden uitgeschakeld voor een
optimale trekkracht van de motor.
Sluit alle ruiten, zodat de airconditio-
ning effectief kan werken.
Controleer regelmatig de staat van het
interieurfi lter. De fi lterelementen dienen
periodiek te worden vervangen. Laat
de fi lterelementen twee keer zo vaak
vervangen als de omstandigheden dit
vereisen.
Het airconditioningssysteem is chloor-
vrij en is niet schadelijk voor de ozon-
laag.
Zet de airconditioning 1 tot 2 keer per
maand 5 tot 10 minuten aan om het sy-
steem in perfecte staat te houden.
1.
Ventilatieroosters middenconsole.
2.
Temperatuursensor.
3.
Uitstroomopening beenruimte.
4.
Zijventilatieroosters.
5.
Uitstroomopeningen zijruitontwase-
ming.
6.
Uitstroomopeningen voorruitontwa-
seming.
7.
Zonnesensor.
Page 48 of 244
II
COMFORT
46
AUTOMATISCHE
AIRCONDITIONING
Automatische werking
)
Draai de temperatuurknop 1
naar
de gewenste temperatuur.
)
Zet de knop van de luchtopbrengst
2
in de stand " AUTO
".
)
Zet de knop van de luchtverdeling 3
in de stand " AUTO
". Bij een koude motor bereikt de venti-
latie maar langzaam het optimale ni-
veau, om te voorkomen dat er te veel
koude lucht wordt verspreid.
Als u in de auto stapt, kan de tempe-
ratuur in de auto veel lager (of hoger)
zijn dan de comforttemperatuur. Het
heeft geen zin om de weergegeven
temperatuur te wijzigen om snel de
gewenste temperatuur te bereiken.
De automatisch airconditioning ge-
bruikt het maximale vermogen om zo
snel mogelijk het temperatuurverschil
te compenseren.
1.
Temperatuurregeling
2.
Regeling luchtopbrengst
3.
Regeling luchtverdeling
4.
Toevoer van buitenlucht / Luchtcir-
culatie in het interieur
5.
Airconditioning Aan / Uit
6.
Achterruitverwarming
In de automatische stand:
)
wanneer de temperatuur op maxi-
maal wordt gezet (snelle verwar-
ming), wordt de toevoer van bui-
tenlucht ingeschakeld en wordt de
airconditioning uitgeschakeld.
)
wanneer de temperatuur op mini-
maal wordt gezet (snelle koeling),
wordt de luchtcirculatie ingescha-
keld en de airconditioning treedt in
werking.
Afhankelijk van het gekozen comfort-
niveau, worden de luchtverdeling, -op-
brengst, -temperatuur, en -toevoer door
het systeem bijgeregeld om het comfort
en de luchtcirculatie in het interieur op-
timaal te houden. U hoeft het systeem
zelf niet meer bij te regelen.
Page 49 of 244
II
COMFORT
47
Handmatig verstellen
Het is mogelijk een of meer functies
van de airconditioning handmatig in te
stellen, terwijl de overige functies auto-
matisch worden geregeld.
In de handbediende stand kunnen on-
aangename verschijnselen optreden
(temperatuur, vocht, stank, beslagen
ruiten) en is het comfort niet optimaal.
Temperatuurregeling (1)
Regeling luchtopbrengst (2)
)
Draai de knop naar
rechts om de lucht-
opbrengst te vergro-
ten en naar links om
deze te verkleinen.
)
Draai de temperatuur-
knop naar rechts om
de temperatuur te ver-
hogen en naar links
om deze te verlagen.
)
Zet de knop in de ge-
wenste stand om de
lucht te verdelen naar:
Zorg ervoor dat de luchtopbrengst
voldoende is om te voorkomen dat
de ruiten beslaan en de luchtkwaliteit
in het interieur minder wordt. de centrale en zijventilatieroos-
ters,
de centrale en zijventilatieroos-
ters en de beenruimte,
de beenruimte,
de voorruit, de zijruiten en de
beenruimte,
de voorruit en de zijruiten.
De luchtverdeling kan worden aange-
past door de regelknop op de tussen-
standen te zetten.
Regeling luchtverdeling (3)
Page 50 of 244
II
COMFORT
48
Airconditioning Aan/Uit (5)
)
Druk op de toets 5
om de aircondi-
tioning in te schakelen.
Het verklikkerlampje gaat branden.
Toevoer van buitenlucht/
Luchtcirculatie in het
interieur (4)
Met deze functie wordt het interieur be-
schermd tegen stank en uitlaatgassen
van buiten.
)
Druk op de toets 4
om de wijze van
luchttoevoer te kiezen.
Wanneer het lampje op de toets 4
uit
is, is de functie toevoer van buitenlucht
ingeschakeld.
Wanneer het lampje op de toets 4
brandt, wordt de toevoer van buiten-
lucht geneutraliseerd en staat de func-
tie luchtcirculatie in het interieur aan.
Rijd niet gedurende lange tijd met
de luchtcirculatie in het interieur aan,
behalve in uitzonderlijke atmosferi-
sche omstandigheden.
Personaliseren van de functie
Toevoer van buitenlucht/
Luchtcirculatie in het interieur
Deze functie wordt automatisch be-
diend. U kunt echter wel de automati-
sche bediening uitschakelen als u op
een willekeurig moment de wijze van
luchttoevoer wilt kunnen wijzigen.
Personaliseren van functie
Airconditioning Aan / Uit
Deze functie wordt automatisch be-
diend. U kunt echter de automatische
bediening uitschakelen als u op elk wil-
lekeurig moment de airconditioning wilt
kunnen in- of uitschakelen.
De al uitgevoerde regelingen blijven
behouden, zelfs nadat het contact is
afgezet.
Stand veranderen
Houd de toets Luchttoevoer/Luchtcircu-
latie in het interieur gedurende ten min-
ste 10 seconden ingedrukt.
Wanneer de stand verandert van actief
naar inactief, klinken drie piepjes en het
verklikkerlampje knippert drie keer.
Wanneer de stand verandert van inac-
tief naar actief, klinken twee piepjes en
het verklikkerlampje knippert drie keer.
Automatische bediening actief
Als de knop van de luchtverdeling en
de knop van de luchtopbrengst in de
stand "AUTO" staan, wordt de functie
Luchttoevoer/Luchtcirculatie in het inte-
rieur ook automatisch bediend.
Automatische bediening niet actief
Zelfs als de knop van de luchtverdeling
en de knop van de luchtopbrengst in de
stand "AUTO" staan, wordt de functie
Luchttoevoer/Luchtcirculatie in het inte-
rieur niet automatisch bediend.
Stand veranderen
Houd de knop Airconditioning Aan/Uit
gedurende ten minste 10 seconden in-
gedrukt.
Wanneer de stand van actief naar inac-
tief wordt gezet, klinken drie piepjes en
het verklikkerlampje knippert drie keer.
Wanneer de stand van inactief naar ac-
tief wordt gezet, klinken twee piepjes en
het verklikkerlampje knippert drie keer.
Automatische bediening actief
Als de knop van de luchtverdeling en de
knop van de luchtopbrengst op stand
"AUTO" staan, of wanneer de knop van
de temperatuur gezet is op de minimale
temperatuur, wordt het airconditionings-
systeem automatisch bediend.
Automatische bediening niet actief
De airconditioning wordt niet meer au-
tomatisch bediend.
