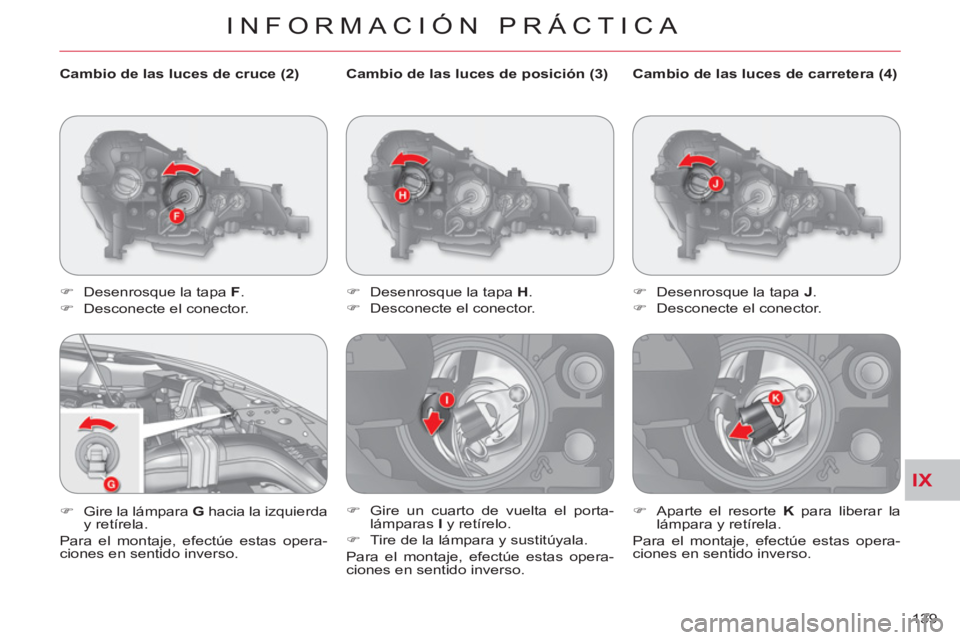

Cambio de las luces de posición (3)
)
Desenrosque la tapa H
.
)
Desconecte el conector.
)
Gire un cuarto de vuelta el porta-
lámparas I
y retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
)
Desenrosque la tapa F
.
)
Desconecte el conector.
)
Gire la lámpara G
hacia la izquierda
y retírela.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Cambio de las luces de cruce (2)
Cambio de las luces de carretera (4)
)
Desenrosque la tapa J
.
)
Desconecte el conector.
)
Aparte el resorte K
para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Page 142 of 244
IX
INFORMACIÓN PRÁCTICA
140

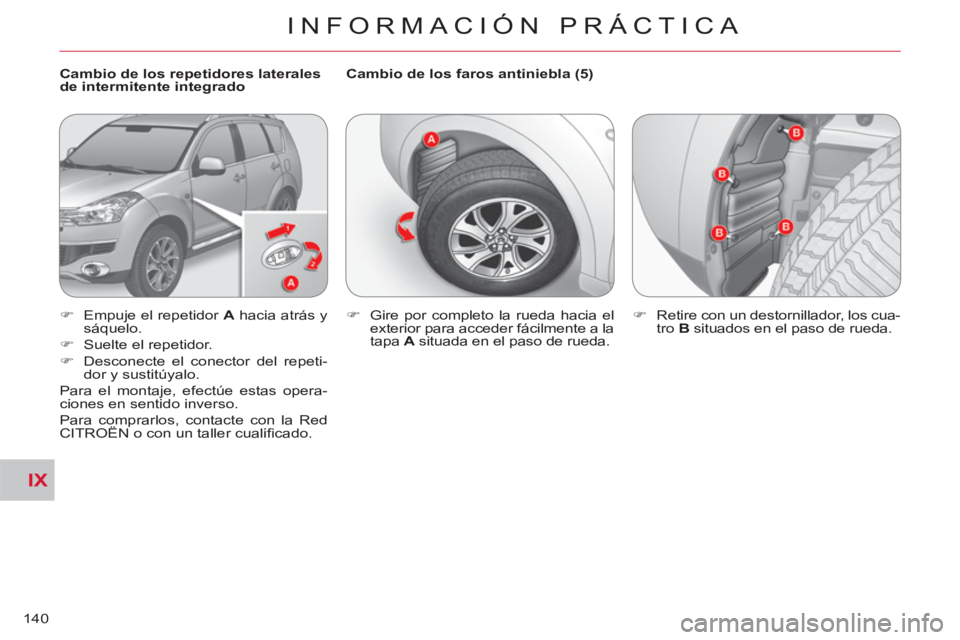

Cambio de los repetidores laterales
de intermitente integrado
Cambio de los faros antiniebla (5)
)
Empuje el repetidor A
hacia atrás y
sáquelo.
)
Suelte el repetidor.
)
Desconecte el conector del repeti-
dor y sustitúyalo.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Para comprarlos, contacte con la Red
CITROËN o con un taller cualifi cado.
)
Gire por completo la rueda hacia el
exterior para acceder fácilmente a la
tapa A
situada en el paso de rueda.
)
Retire con un destornillador, los cua-
tro B
situados en el paso de rueda.
Page 143 of 244
IX
INFORMACIÓN PRÁCTICA
141
)

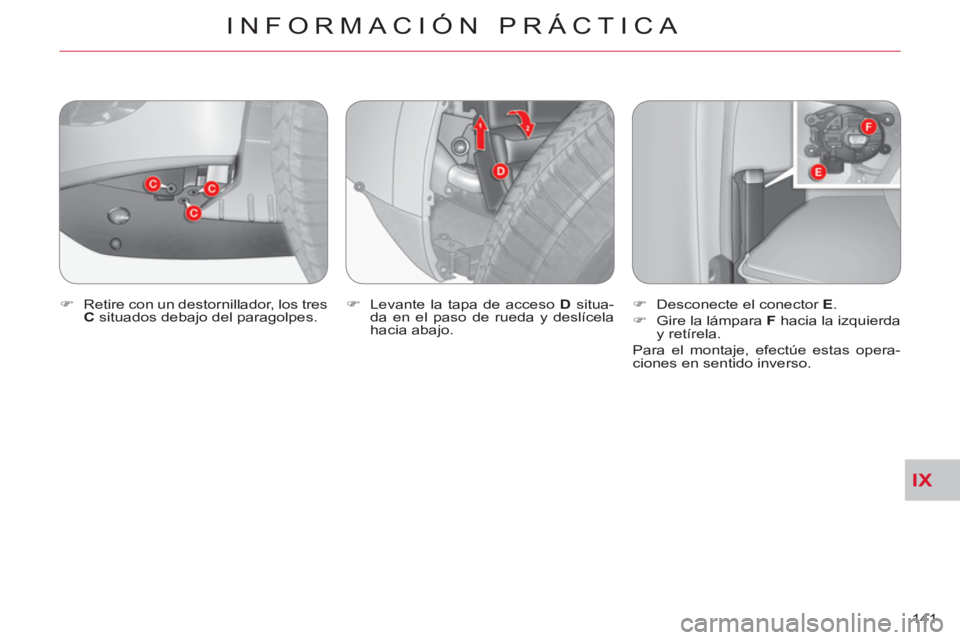

Retire con un destornillador, los tres
C
situados debajo del paragolpes.
)
Levante la tapa de acceso D
situa-
da en el paso de rueda y deslícela
hacia abajo.
)
Desconecte el conector E
.
)
Gire la lámpara F
hacia la izquierda
y retírela.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Page 144 of 244
IX
INFORMACIÓN PRÁCTICA
142

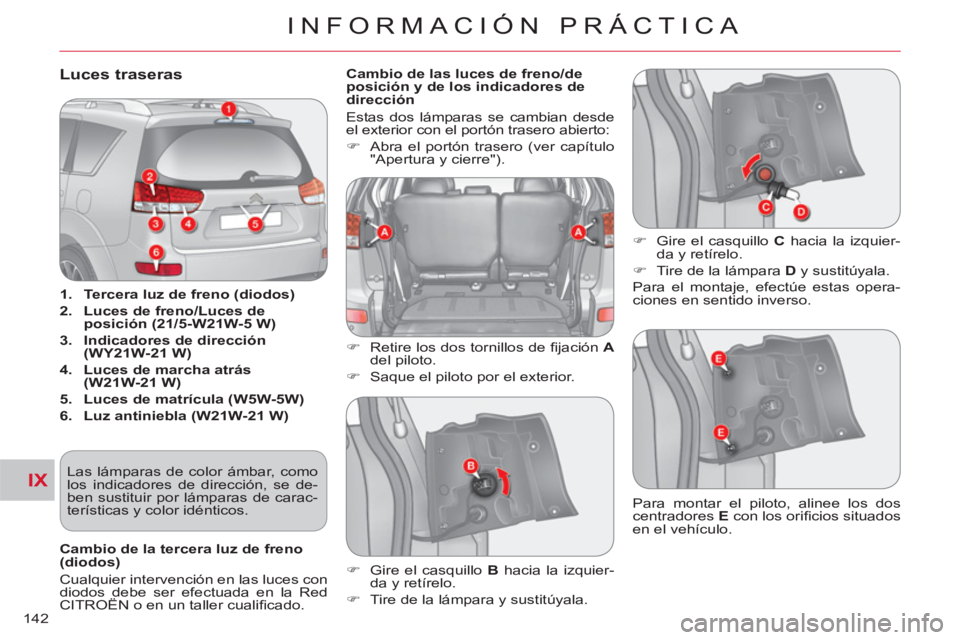

Luces traseras
1.
Tercera luz de freno (diodos)
2.
Luces de freno/Luces de
posición (21/5-W21W-5 W)
3.
Indicadores de dirección
(WY21W-21 W)
4.
Luces de marcha atrás
(W21W-21 W)
5.
Luces de matrícula (W5W-5W)
6.
Luz antiniebla (W21W-21 W)
Cambio de las luces de freno/de
posición y de los indicadores de
dirección
Estas dos lámparas se cambian desde
el exterior con el portón trasero abierto:
)
Abra el portón trasero (ver capítulo
"Apertura y cierre").
)
Retire los dos tornillos de fi jación A
del piloto.
)
Saque el piloto por el exterior.
)
Gire el casquillo C
hacia la izquier-
da y retírelo.
)
Tire de la lámpara D
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
)
Gire el casquillo B
hacia la izquier-
da y retírelo.
)
Tire de la lámpara y sustitúyala. Para montar el piloto, alinee los dos
centradores E
con los orifi cios situados
en el vehículo. Las lámparas de color ámbar, como
los indicadores de dirección, se de-
ben sustituir por lámparas de carac-
terísticas y color idénticos.
Cambio de la tercera luz de freno
(diodos)
Cualquier intervención en las luces con
diodos debe ser efectuada en la Red
CITROËN o en un taller cualifi cado.
Page 145 of 244
IX
INFORMACIÓN PRÁCTICA
143

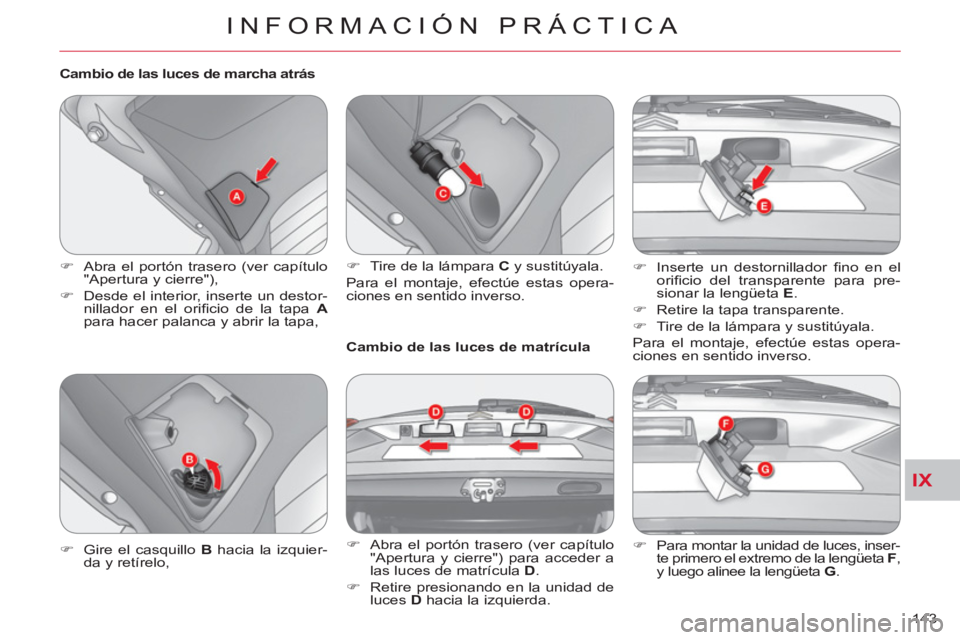

Cambio de las luces de marcha atrás
)
Abra el portón trasero (ver capítulo
"Apertura y cierre"),
)
Desde el interior, inserte un destor-
nillador en el orifi cio de la tapa A
para hacer palanca y abrir la tapa,
Cambio de las luces de matrícula
)
Abra el portón trasero (ver capítulo
"Apertura y cierre") para acceder a
las luces de matrícula D
.
)
Retire presionando en la unidad de
luces D
hacia la izquierda.
)
Gire el casquillo B
hacia la izquier-
da y retírelo,
)
Tire de la lámpara C
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
)
Inserte un destornillador fi no en el
orifi cio del transparente para pre-
sionar la lengüeta E
.
)
Retire la tapa transparente.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
)
Para montar la unidad de luces, inser-
te primero el extremo de la lengüeta F
,
y luego alinee la lengüeta G
.
Page 146 of 244
IX
INFORMACIÓN PRÁCTICA
144

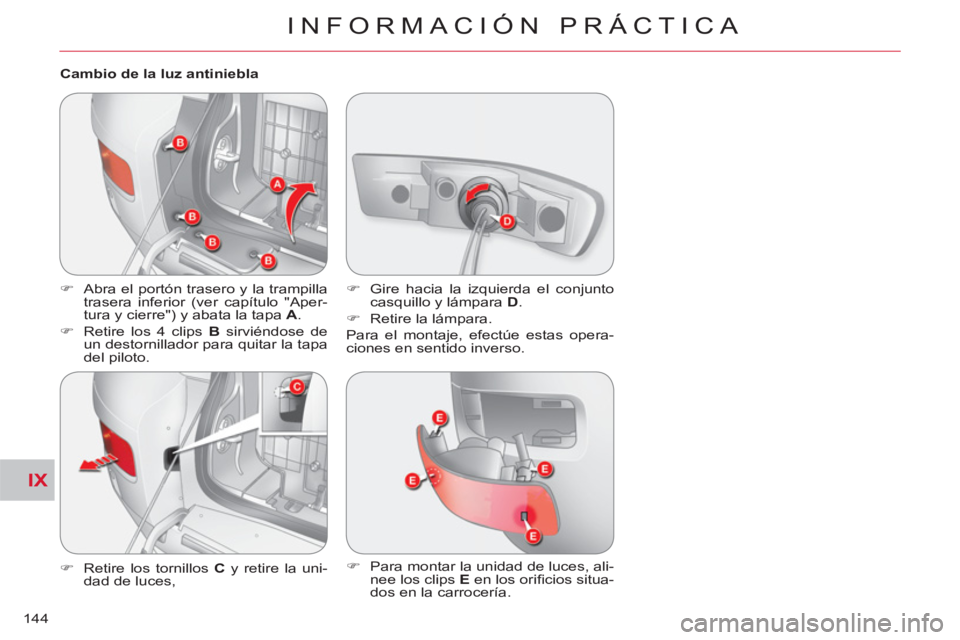

Cambio de la luz antiniebla
)
Abra el portón trasero y la trampilla
trasera inferior (ver capítulo "Aper-
tura y cierre") y abata la tapa A
.
)
Retire los 4 clips B
sirviéndose de
un destornillador para quitar la tapa
del piloto.
)
Retire los tornillos C
y retire la uni-
dad de luces,
)
Gire hacia la izquierda el conjunto
casquillo y lámpara D
.
)
Retire la lámpara.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
)
Para montar la unidad de luces, ali-
nee los clips E
en los orifi cios situa-
dos en la carrocería.
Page 147 of 244
IX
INFORMACIÓN PRÁCTICA
145

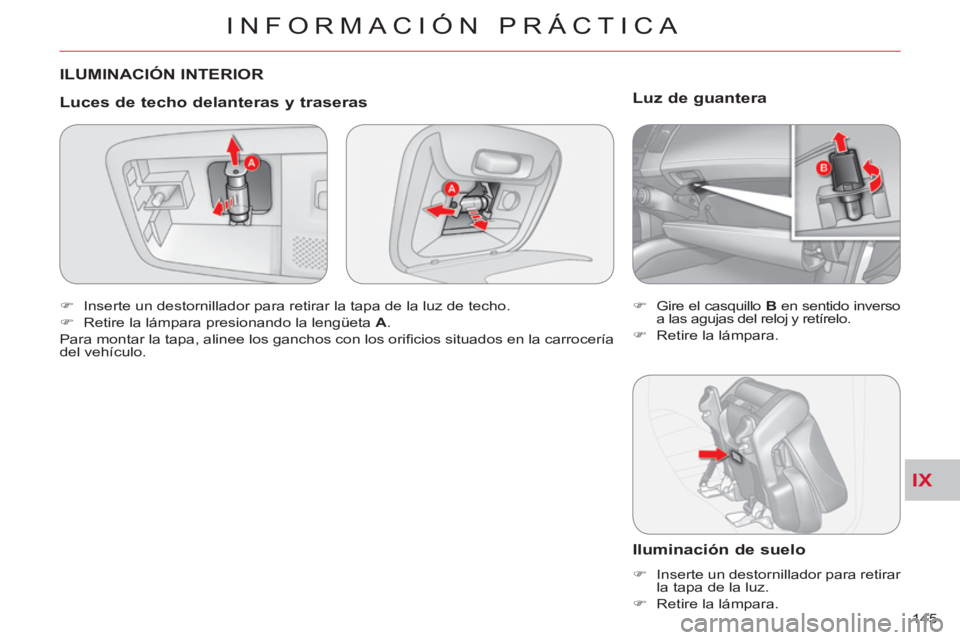

ILUMINACIÓN INTERIOR
Luces de techo delanteras
y traseras
)
Inserte un destornillador para retirar la tapa de la luz de techo.
)
Retire la lámpara presionando la lengüeta A
.
Para montar la tapa, alinee los ganchos con los orifi cios situados en la carrocería
del vehículo.
Luz de guantera
)
Gire el casquillo B
en sentido inverso
a las agujas del reloj y retírelo.
)
Retire la lámpara.
Iluminación de suelo
)
Inserte un destornillador para retirar
la tapa de la luz.
)
Retire la lámpara.
Page 148 of 244
IX
!
INFORMACIÓN PRÁCTICA
146

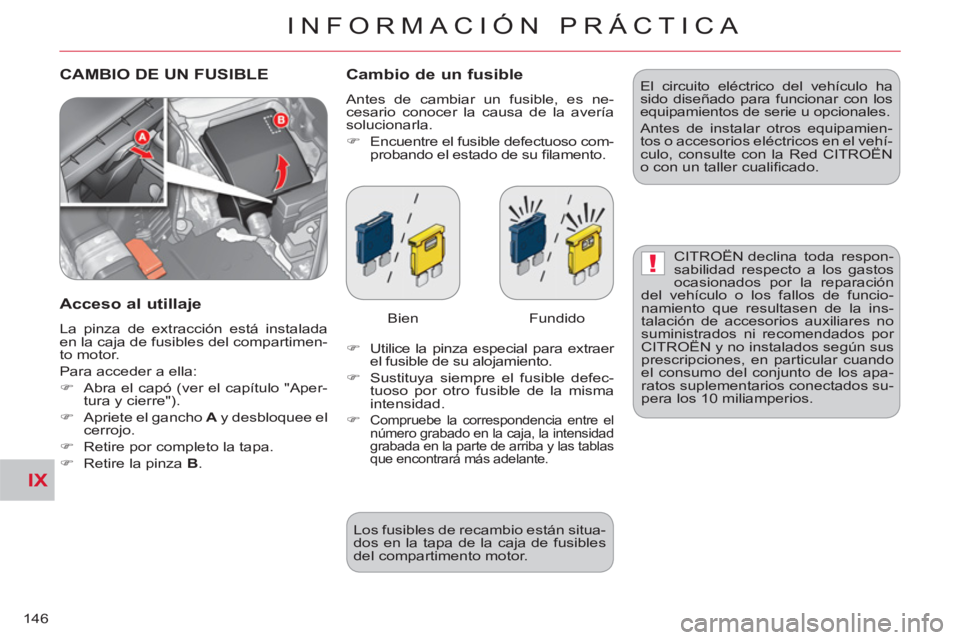

CAMBIO DE UN FUSIBLE
Cambio de un fusible
Antes de cambiar un fusible, es ne-
cesario conocer la causa de la avería
solucionarla.
)
Encuentre el fusible defectuoso com-
probando el estado de su fi lamento.
Acceso al utillaje
La pinza de extracción está instalada
en la caja de fusibles del compartimen-
to motor.
Para acceder a ella:
)
Abra el capó (ver el capítulo "Aper-
tura y cierre").
)
Apriete el gancho A
y desbloquee el
cerrojo.
)
Retire por completo la tapa.
)
Retire la pinza B
.
Bien Fundido
)
Utilice la pinza especial para extraer
el fusible de su alojamiento.
)
Sustituya siempre el fusible defec-
tuoso por otro fusible de la misma
intensidad.
)
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte de arriba y las tablas
que encontrará más adelante.
Los fusibles de recambio están situa-
dos en la tapa de la caja de fusibles
del compartimento motor. El circuito eléctrico del vehículo ha
sido diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamien-
tos o accesorios eléctricos en el vehí-
culo, consulte con la Red CITROËN
o con un taller cualifi cado.
CITROËN declina toda respon-
sabilidad respecto a los gastos
ocasionados por la reparación
del vehículo o los fallos de funcio-
namiento que resultasen de la ins-
talación de accesorios auxiliares no
suministrados ni recomendados por
CITROËN y no instalados según sus
prescripciones, en particular cuando
el consumo del conjunto de los apa-
ratos suplementarios conectados su-
pera los 10 miliamperios.
Page 149 of 244
IX
INFORMACIÓN PRÁCTICA
147

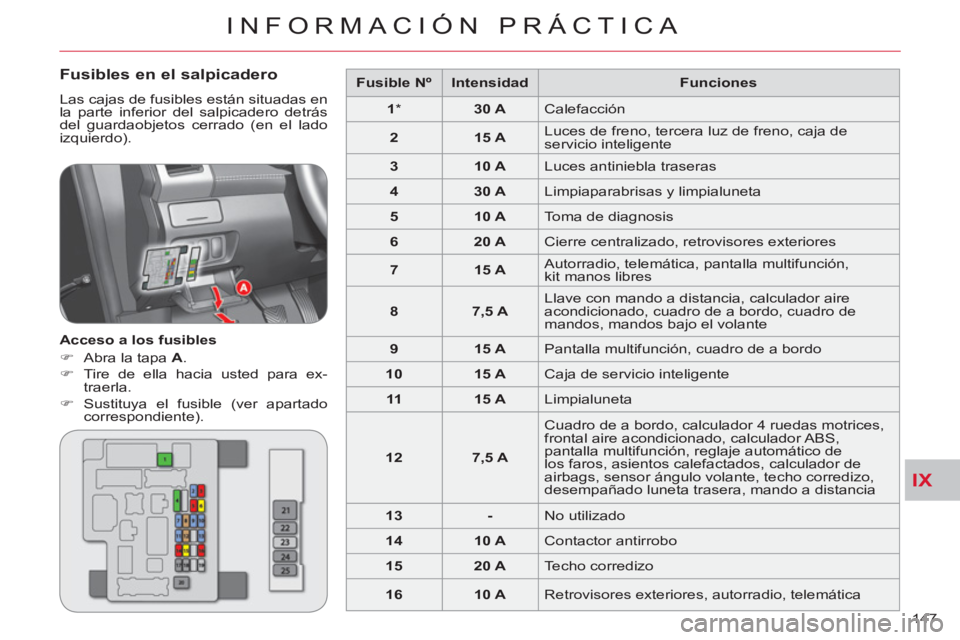

Fusibles en el salpicadero
Las cajas de fusibles están situadas en
la parte inferior del salpicadero detrás
del guardaobjetos cerrado (en el lado
izquierdo).
Acceso a los fusibles
)
Abra la tapa A
.
)
Tire de ella hacia usted para ex-
traerla.
)
Sustituya el fusible (ver apartado
correspondiente).
Fusible Nº
Intensidad
Funciones
1
*
30 A
Calefacción
2
15 A
Luces de freno, tercera luz de freno, caja de
servicio inteligente
3
10 A
Luces antiniebla traseras
4
30 A
Limpiaparabrisas y limpialuneta
5
10 A
Toma de diagnosis
6
20 A
Cierre centralizado, retrovisores exteriores
7
15 A
Autorradio, telemática, pantalla multifunción,
kit manos libres
8
7,5 A
Llave con mando a distancia, calculador aire
acondicionado, cuadro de a bordo, cuadro de
mandos, mandos bajo el volante
9
15 A
Pantalla multifunción, cuadro de a bordo
10
15 A
Caja de servicio inteligente
11
15 A
Limpialuneta
12
7,5 A
Cuadro de a bordo, calculador 4 ruedas motrices,
frontal aire acondicionado, calculador ABS,
pantalla multifunción, reglaje automático de
los faros, asientos calefactados, calculador de
airbags, sensor ángulo volante, techo corredizo,
desempañado luneta trasera, mando a distancia
13
-
No utilizado
14
10 A
Contactor antirrobo
15
20 A
Techo corredizo
16
10 A
Retrovisores exteriores, autorradio, telemática
Page 150 of 244
IX
!
INFORMACIÓN PRÁCTICA
148

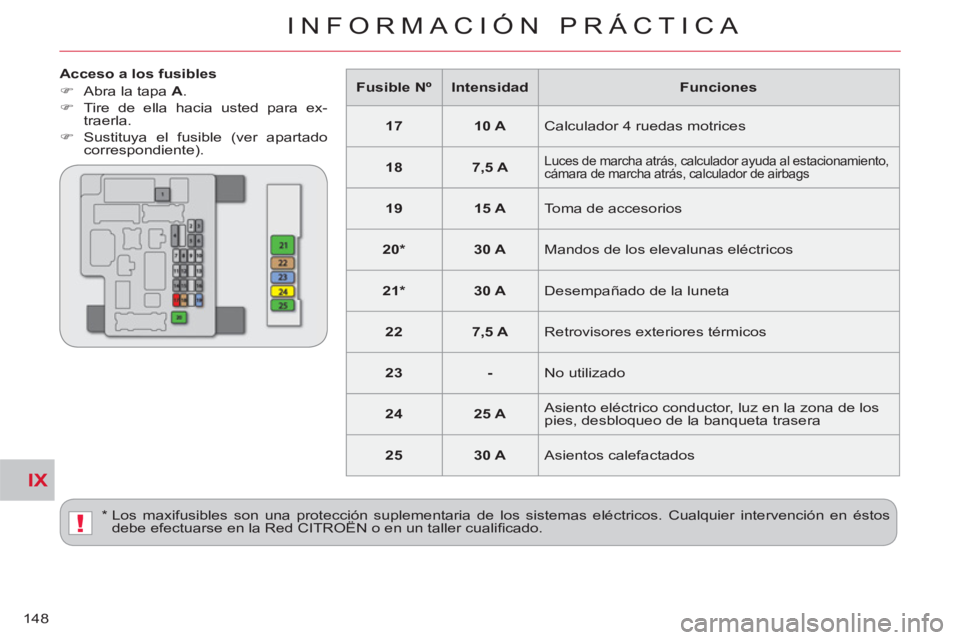

Acceso a los fusibles
)
Abra la tapa A
.
)
Tire de ella hacia usted para ex-
traerla.
)
Sustituya el fusible (ver apartado
correspondiente).
* Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en éstos
debe efectuarse en la Red CITROËN o en un taller cualifi cado.
Fusible Nº
Intensidad
Funciones
17
10 A
Calculador 4 ruedas motrices
18
7,5 A
Luces de marcha atrás, calculador ayuda al estacionamiento,
cámara de marcha atrás, calculador de airbags
19
15 A
Toma de accesorios
20*
30 A
Mandos de los elevalunas eléctricos
21*
30 A
Desempañado de la luneta
22
7,5 A
Retrovisores exteriores térmicos
23
-
No utilizado
24
25 A
Asiento eléctrico conductor, luz en la zona de los
pies, desbloqueo de la banqueta trasera
25
30 A
Asientos calefactados
