Page 141 of 244
IX
PRAKTIČNE INFORMACIJE
139
Zamena pozicionih svetala (3)
)
Odvrnite poklopac H
.
)
Iskopčajte konektor.
)
Okrenite za četvrtinu kruga nosač
sijalice I i izvadite ga.
)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste ope-
racije samo obrnutim redosledom.
)
Odvrnite poklopac F
.
)
Iskopčajte konektor.
)
Okrenite sijalicu G
na levu stranu i
izvucite je.
Za vraćanje izvršite iste operacije samo
obrnutim redosledom.
Zamena oborenih svetala (2)
Zamena dugih svetala (4)
)
Odvrnite poklopac J
.
)
Iskopčajte konektor.
)
Izvucite oprugu K
da biste oslobodili
sijalicu i izvucite je.
Za vraćanje na mesto, izvršite iste ope-
racije samo obrnutim redosledom.
Page 142 of 244
IX
PRAKTIČNE INFORMACIJE
140
Zamena bočnih repetitora
integrisanog pokazivača pravca
Zamena svetala za maglu (5)
)
Pogurajte repetitor A
ka unazad i
oslobodite ga.
)
Otkopčajte kopču migavca.
)
Iskopčajte konektor migavca i za-
menite ga.
Za vraćanje na mesto, izvršite iste ope-
racije samo obrnutim redosledom.
Da biste nabavili bočni repetitor, obrati-
te se mreži CITROËN ili stručnom ser-
visu.
)
Okrenite točak sasvim do kraja pre-
ma spoljnoj strani da bi lako stigli do
otvora A
koji se nalazi u prolazu točka.
)
Skinite pomoću odvrtača četiri kop-
če B
koje se nalaze u prolazu točka.
Page 143 of 244
IX
PRAKTIČNE INFORMACIJE
141
)

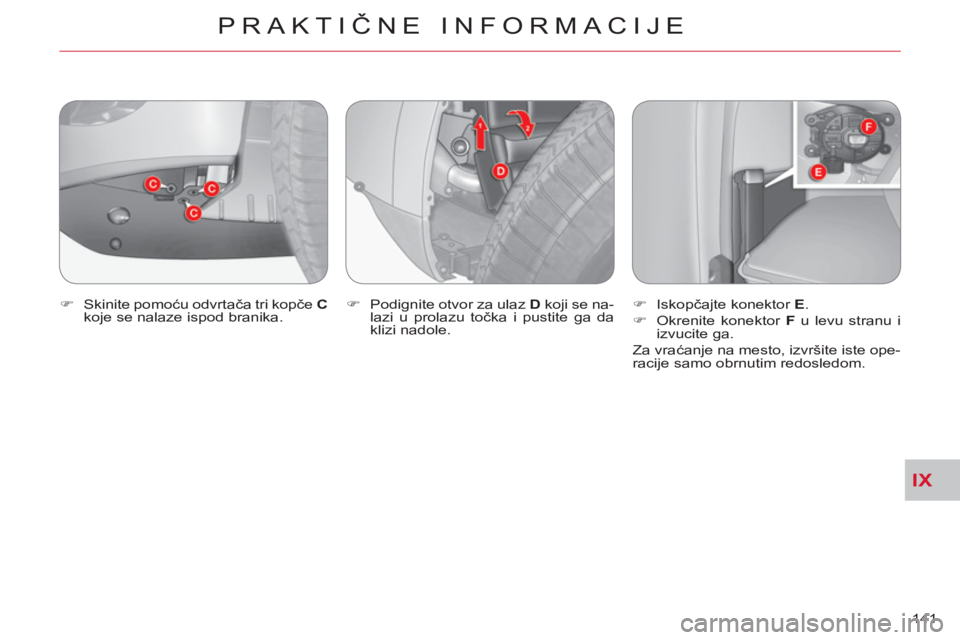

Skinite pomoću odvrtača tri kopče C
koje se nalaze ispod branika.
)
Podignite otvor za ulaz D
koji se na-
lazi u prolazu točka i pustite ga da
klizi nadole.
)
Iskopčajte konektor E
.
)
Okrenite konektor F
u levu stranu i
izvucite ga.
Za vraćanje na mesto, izvršite iste ope-
racije samo obrnutim redosledom.
Page 144 of 244
IX
PRAKTIČNE INFORMACIJE
142
Zadnja svetla
1.
Tr eće stop svetlo (diode).
2.
Stop svetlo/Poziciono svetlo
(21/5 - W21W - 5 W).
3.
Pokazivači pravca
(WY21W - 21 W).
4.
Svetla za vožnju unazad
(W21W - 21 W).
5.
Svetla registarske tablice
(W5W - 5W).
6.
Svetla za maglu (W21W - 21 W).
Zamena stop/pozicionih svetala i
pokazivača pravca
Ove se sijalice menjaju sa spoljašnje
strane kada su peta vrata otvorena :
)
Otvorite peta vrata (pogledajte po-
glavlje "Otvori"),
)
Skinite dva vijka za pričvršćivanje
svetala A
,
)
Izvadite svetlo sa spoljašnje strane,
)
Okrenite grlo C
na levo i izvadite ga.
)
Povucite sijalicu D
i zamenite je.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.
)
Okrenite grlo B
na levo i skinite ga.
)
Povucite sijalicu, izvadite je i zame-
nite. Prilikom vraćanja na mesto svetla, po-
stavite dva mala klina E
u isti nivo sa
otvorima koji se nalaze na vozilu. Sijalice boje
ćilibara, kao što su po-
kazivači pravca, moraju se menjati
sijalicama identičnih karakteristika i
boje.
Zamena trećeg stop svetla (diode)
Svaka intervencija na diodnim sijalica-
ma mora se vršiti u mreži CITROËN ili
u stručnom servisu.
Page 145 of 244
IX
PRAKTIČNE INFORMACIJE
143

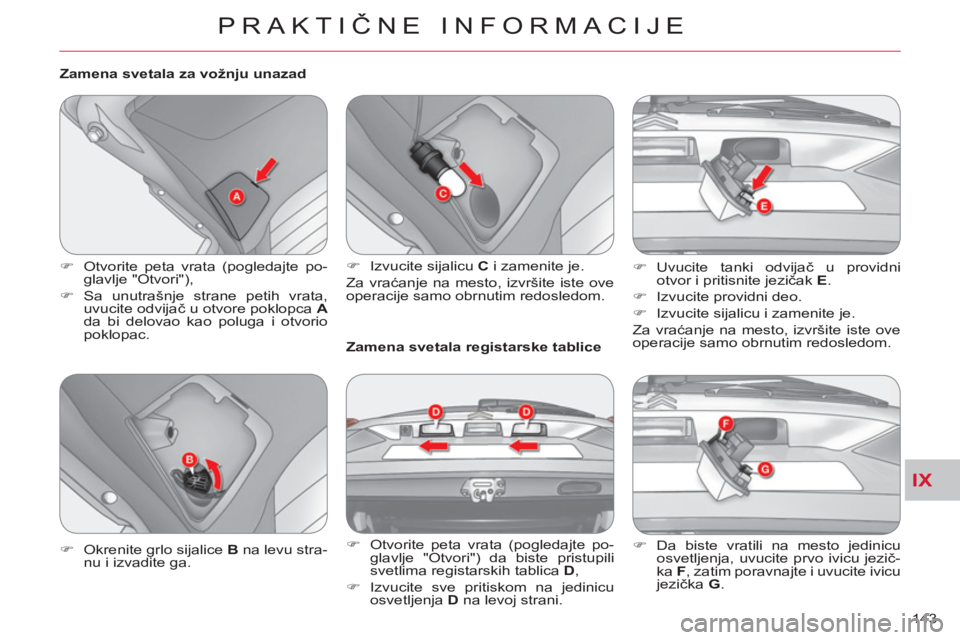

Zamena svetala za vožnju unazad
)
Otvorite peta vrata (pogledajte po-
glavlje "Otvori"),
)
Sa unutrašnje strane petih vrata,
uvucite odvijač u otvore poklopca A
da bi delovao kao poluga i otvorio
poklopac.
Zamena svetala registarske tablice
)
Otvorite peta vrata (pogledajte po-
glavlje "Otvori") da biste pristupili
svetlima registarskih tablica D
,
)
Izvucite sve pritiskom na jedinicu
osvetljenja D
na levoj strani.
)
Okrenite grlo sijalice B
na levu stra-
nu i izvadite ga.
)
Izvucite sijalicu C
i zamenite je.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.
)
Uvucite tanki odvijač u providni
otvor i pritisnite jezičak E
.
)
Izvucite providni deo.
)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.
)
Da biste vratili na mesto jedinicu
osvetljenja, uvucite prvo ivicu jezič-
ka F
, zatim poravnajte i uvucite ivicu
jezička G
.
Page 146 of 244
IX
PRAKTIČNE INFORMACIJE
144

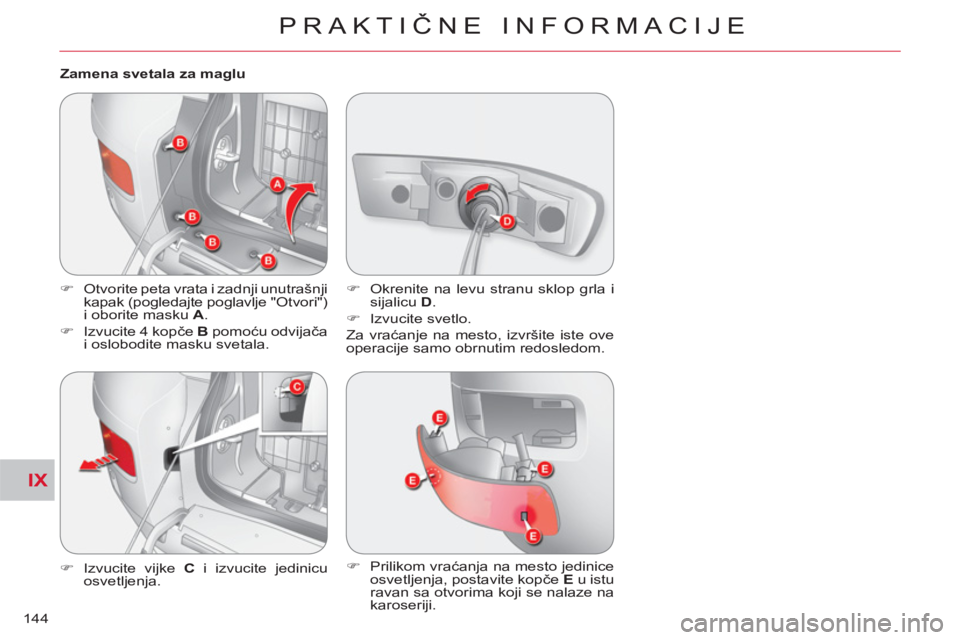

Zamena svetala za maglu
)
Otvorite peta vrata i zadnji unutrašnji
kapak (pogledajte poglavlje "Otvori")
i oborite masku A
.
)
Izvucite 4 kopče B
pomoću odvijača
i oslobodite masku svetala.
)
Izvucite vijke C
i izvucite jedinicu
osvetljenja.
)
Okrenite na levu stranu sklop grla i
sijalicu D
.
)
Izvucite svetlo.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.
)
Prilikom vraćanja na mesto jedinice
osvetljenja, postavite kopče E
u istu
ravan sa otvorima koji se nalaze na
karoseriji.
Page 147 of 244
IX
PRAKTIČNE INFORMACIJE
145

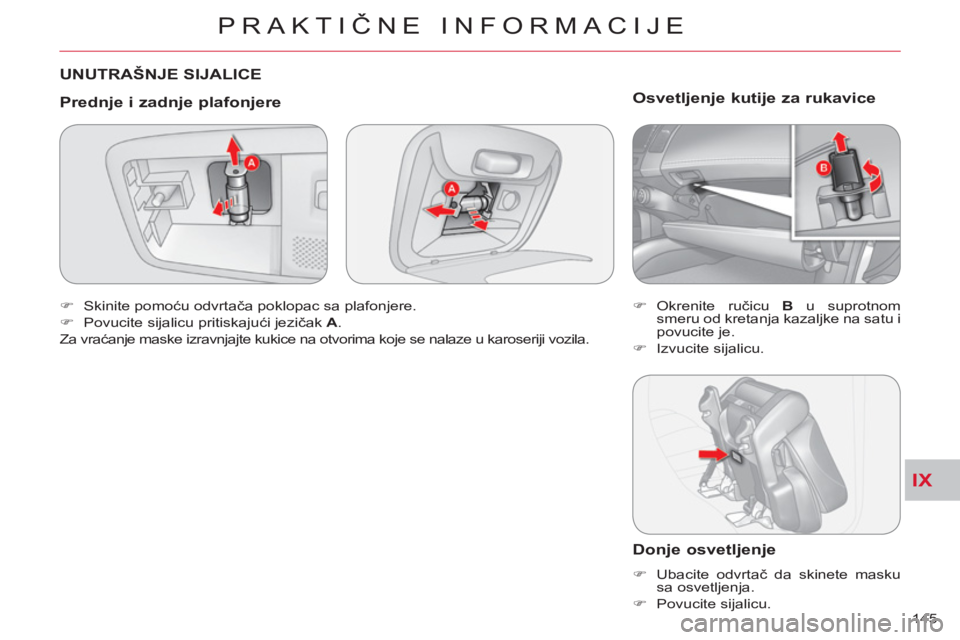

UNUTRAŠNJE SIJALICE
Predn
je i zadnje plafonjere
)
Skinite pomoću odvrtača poklopac sa plafonjere.
)
Povucite sijalicu pritiskajući jezičak A
.
Za vraćanje maske izravnjajte kukice na otvorima koje se nalaze u karoseriji vozila.
Osvetljenje kutije za rukavice
)
Okrenite ručicu B
u suprotnom
smeru od kretanja kazaljke na satu i
povucite je.
)
Izvucite sijalicu.
Donje osvetljenje
)
Ubacite odvrtač da skinete masku
sa osvetljenja.
)
Povucite sijalicu.
Page 148 of 244
IX
!
PRAKTIČNE INFORMACIJE
146
ZAMENA OSIGURAČA
Zamena osigurača
Pre zamene osigurača, neophodno je sa-
znati uzrok pregorevanja i otkloniti ga.
)
Utvdite koji je osigurač neispravan
gledajući stanje njegove žice.
Pristup alatu
Hvataljka za izvlačenje nalazi se u kutiji
sa osiguračima u odeljku motora.
Da biste joj pristupili :
)
Otvorite poklopac motora (pogledaj-
te poglavlje "Otvaranje"),
)
Pritisnite kukicu A
i otključajte bravu,
)
Skinite potpuno poklopac,
)
Izvucite hvataljku B
.
Ispravan Neispravan
)
Koristite specijalnu hvataljku da
biste izvukli osigurač iz njegovog le-
žišta.
)
Neispravan osigurač uvek zamenite
osiguračem iste jačine.
)
Proverite da postoji slaganje izme-
đu broja ugraviranog na kućištu osi-
gurača, jačine ugravirane na osigu-
raču i priložene tabele.
Rezervni osigurači nalaze se u po-
klopcu kutije sa osiguračima u odelj-
ku motora. Električno kolo vašeg vozila naprav-
ljeno je da bi radilo sa standardnom
ili dodatnom opremom.
Pre postavljanja bilo kakve druge
opreme ili električnih uređaja u vaše
vozilo, obratite se mreži CITROËN ili
stručnom servisu.
CITROËN ne prihvata nikakvu
odgovornost za troškove po-
pravke vozila ili nepravilnosti
koje su posledica postavljanja do-
datne opreme koju nije isporučio ili
koja nema CITROËN preporuku i
koja nije postavljena prema njegovim
uputstvima, posebno kada potrošnja
svih dodatnih uređaja zajedno prelazi
10 miliampera.
Page 149 of 244
IX
PRAKTIČNE INFORMACIJE
147
Osigurači na komandnoj tabli
Kutije sa osiguračima se nalaze u do-
njem delu komandne table iza zatvore-
ne pregrade (na levoj strani).
Pristup osiguračima
)
Otvorite poklopac A
,
)
Povucite ga ka vama da biste ga
izvukli,
)
Zamenite osigurač (pogledajte od-
govarajući paragraf).
Osigurač br.
Jačina
Namena
1
*
30 A
Grejanje.
2
15 A
Stop svetla, treće stop svetlo, BSI.
3
10 A
Zadnja svetla za maglu.
4
30 A
Prednji brisač i prskalica za stakla.
5
10 A
Dijagnostička utičnica.
6
20 A
Centralno zaključavanje, spoljašnji retrovizori.
7
15 A
Autoradio, telematika, višenamenski ekran, set za
slobodne ruke.
8
7,5 A
Ključ sa daljinskim upravljačem, računar klima
uređaja, instrument tabla, poluga sa komandama,
komande ispod volana.
9
15 A
Višenamenski ekran, instrument tabla.
10
15 A
BSI.
11
15 A
Zadnji brisač.
12
7,5 A
Instrument tabla, računar 4 pogonska
točka, fasada klima uređaja, računar ABS-a,
višenamenski ekran, automatsko podešavanje
farova, grejači sedišta, računar vazdušnih jastuka,
senzor ugla volana, šiber, odmrzavanje zadnjeg
stakla, daljinska komanda.
13
-
Ne koristi se.
14
10 A
Uređaj protiv krađe.
15
20 A
Šiber.
16
10 A
Spoljašnji retrovizori, autoradio, telematska oprema.
Page 150 of 244
IX
!
PRAKTIČNE INFORMACIJE
148

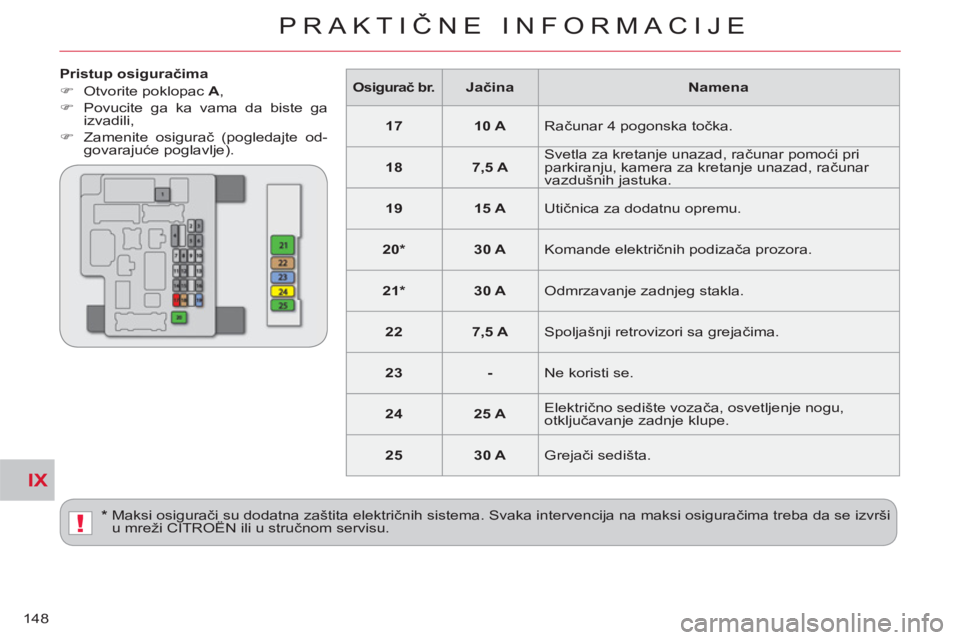

Pristup osiguračima
)
Otvorite poklopac A
,
)
Povucite ga ka vama da biste ga
izvadili,
)
Zamenite osigurač (pogledajte od-
govarajuće poglavlje).
*
Maksi osigurači su dodatna zaštita električnih sistema. Svaka intervencija na maksi osiguračima treba da se izvrši
u mreži CITROËN ili u stručnom servisu.
Osigurač br.
Jačina
Namena
17
10 A
Računar 4 pogonska točka.
18
7,5 A
Svetla za kretanje unazad, računar pomoći pri
parkiranju, kamera za kretanje unazad, računar
vazdušnih jastuka.
19
15 A
Utičnica za dodatnu opremu.
20
*
30 A
Komande električnih podizača prozora.
21
*
30 A
Odmrzavanje zadnjeg stakla.
22
7,5 A
Spoljašnji retrovizori sa grejačima.
23
-
Ne koristi se.
24
25 A
Električno sedište vozača, osvetljenje nogu,
otključavanje zadnje klupe.
25
30 A
Grejači sedišta.
