Page 151 of 244
IX
PRAKTIČNE INFORMACIJE
149

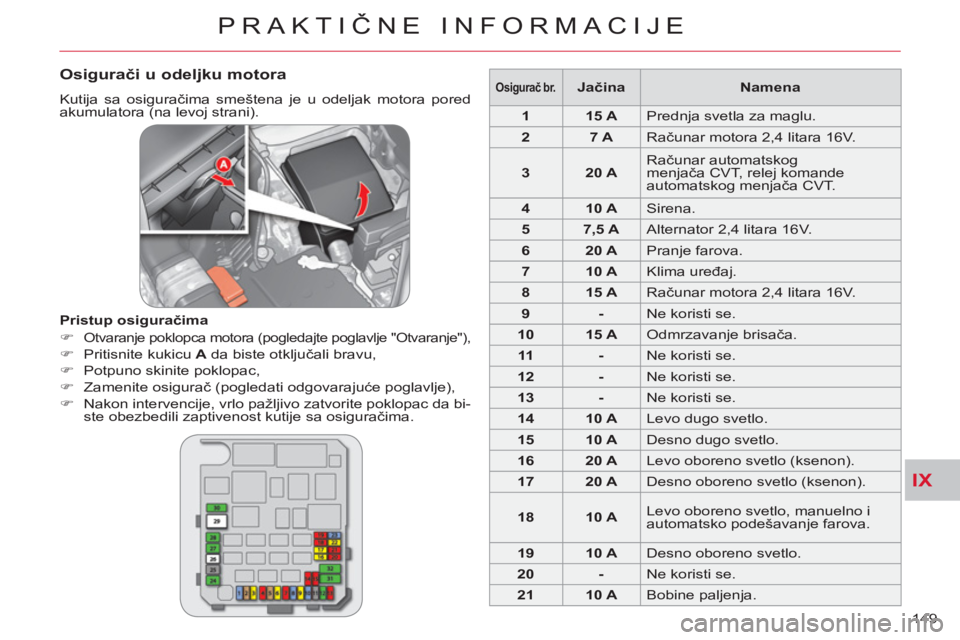

Osigurači u odeljku motora
Kutija sa osiguračima smeštena je u odeljak motora pored
akumulatora (na levoj strani).
Pristup osiguračima
)
Otvaranje poklopca motora (pogledajte poglavlje "Otvaranje"),
)
Pritisnite kukicu A
da biste otključali bravu,
)
Potpuno skinite poklopac,
)
Zamenite osigurač (pogledati odgovarajuće poglavlje),
)
Nakon intervencije, vrlo pažljivo zatvorite poklopac da bi-
ste obezbedili zaptivenost kutije sa osiguračima.
Osigurač br.
Jačina
Namena
1
15 A
Prednja svetla za maglu.
2
7 A
Računar motora 2,4 litara 16V.
3
20 A
Računar automatskog
menjača CVT, relej komande
automatskog menjača CVT.
4
10 A
Sirena.
5
7,5 A
Alternator 2,4 litara 16V.
6
20 A
Pranje farova.
7
10 A
Klima uređaj.
8
15 A
Računar motora 2,4 litara 16V.
9
-
Ne koristi se.
10
15 A
Odmrzavanje brisača.
11
-
Ne koristi se.
12
-
Ne koristi se.
13
-
Ne koristi se.
14
10 A
Levo dugo svetlo.
15
10 A
Desno dugo svetlo.
16
20 A
Levo oboreno svetlo (ksenon).
17
20 A
Desno oboreno svetlo (ksenon).
18
1
0 A
Levo oboreno svetlo, manuelno i
automatsko podešavanje farova.
19
10 A
Desno oboreno svetlo.
20
-
Ne koristi se.
21
10 A
Bobine paljenja.
Page 152 of 244
IX
!
PRAKTIČNE INFORMACIJE
150
Rezervni osigurači
Rezervni osigurači nalaze se ispod poklopca kutije sa osigu-
račima u odeljku motora.
Na poklopcu se ne nalaze rezervni osigurači jačine
7,5 A, 25 A ili 30 A. Ako pregori neki od ovih osigurača,
zamenite ga sledećim osiguračima :
Osigurač od 7,5 A
mora se zameniti rezervnim osigu-
račem od10 A
, osigurač jačine 25 A
osiguračem od
20 A,
a osigurač od 30 A
osiguračem audio sistema
(Br. 31).
*
Maksi osigurači su dodatna zaštita električnih sistema. Svaka intervenciju na maksi osiguračima treba da se izvrši
u mreži CITROËN ili u stručnom servisu.
Osigurač br.
Jačina
Funkcije
22
20 A
Računar motora, detektor vode u gorivu, pumpa za ubrizgavanje (Dizel), protokomer
vazduha, sonda prisustva vode, lambda sonda, senzor položaja bregaste osovine,
elektroventil za pražnjenje kanistera, senzor brzine vozila, elektroventil varijabilne distribucije
(VTC), elektroventil EGR.
23
15 A
Pumpa za gorivo, plovak za gorivo.
24
*
30 A
Starter.
25
-
Ne koristi se.
26
*
40 A
Računar ABS, računar ASC.
27
*
30 A
Računar ABS, računar ASC.
28
*
30 A
Ventilator kondenzatora.
29
*
40 A
Ventilator hladnjaka.
30
30 A
Kutija sa osiguračima u kabini.
31
30 A
Audio pojačivač.
32
30 A
Računar motora dizel.
Osigurač br
.
Jačina
33
10 A
34
15 A
35
20 A
Page 153 of 244
IX
PRAKTIČNE INFORMACIJE

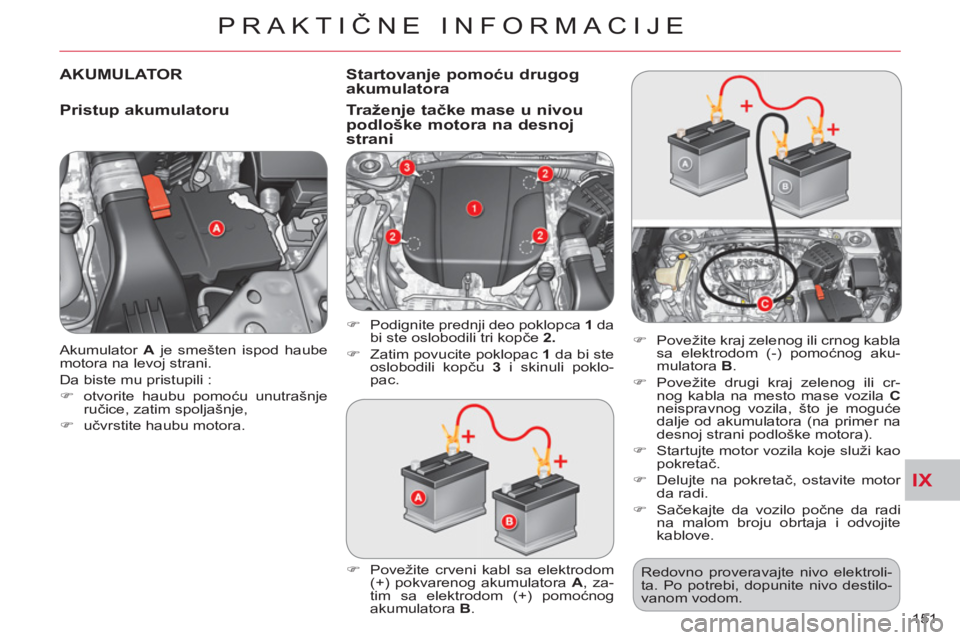

151 Akumulator A
je smešten ispod haube
motora na levoj strani.
Da biste mu pristupili :
)
otvorite haubu pomoću unutrašnje
ručice, zatim spoljašnje,
)
učvrstite haubu motora.
AKUMULATOR
Pristu
p akumulatoru
)
Povežite crveni kabl sa elektrodom
(+) pokvarenog akumulatora A
, za-
tim sa elektrodom (+) pomoćnog
akumulatora B
.
)
Povežite kraj zelenog ili crnog kabla
sa elektrodom (-) pomoćnog aku-
mulatora B
.
)
Povežite drugi kraj zelenog ili cr-
nog kabla na mesto mase vozila C
neispravnog vozila, što je moguće
dalje od akumulatora (na primer na
desnoj strani podloške motora).
)
Startujte motor vozila koje služi kao
pokretač.
)
Delujte na pokretač, ostavite motor
da radi.
)
Sačekajte da vozilo počne da radi
na malom broju obrtaja i odvojite
kablove.
)
Podignite prednji deo poklopca 1
da
bi ste oslobodili tri kopče 2.
)
Zatim povucite poklopac 1
da bi ste
oslobodili kopču 3
i skinuli poklo-
pac.
Redovno proveravajte nivo elektroli-
ta. Po potrebi, dopunite nivo destilo-
vanom vodom.
Startovanje pomoću drugogakumulatora
Tražen
je tačke mase u nivoupodloške motora na desnojstrani
Page 154 of 244
IX
!
!
PRAKTIČNE INFORMACIJE
152
Punjenje akumulatora pomoću punjača
)
Odvojite akumulator od vozila.
)
Skinite akumulator i postavite ga u
prostor sa ventilacijom.
)
Skinite čepove rezervoara tečnosti,
ako je to potrebno dopunite nivoe
destilovanom vodom.
)
Povežite akumulator na punjač, pri-
državajući se uputstva za korišće-
nje proizvođača punjača i uključite
napon.
)
Odvojite akumulator od punjača i
pustite ga da se ohladi.
)
Ako je potrebno, dopunite nivo teč-
nosti destilovanom vodom.
)
Pažljivo očistite gornji deo akumula-
tora.
)
Vratite na mesto čepove rezervoara
tečnosti.
)
Proverite čistoću elektroda i stezalj-
ki. Ako su prekrivene sulfatom (beli-
časte ili zelenkaste naslage), skinite
ih i očistite.
)
Povežite akumulator počevši od
elektrode (+).
Nemojte ponovo puniti akumula-
tore ako prethodno niste odvojili
stezaljke.
Izbegavajte svaki duži kontakt
između elektrolita i kože.
Većina ovih tečnosti je štetna za
zdravlje i veoma korozivna. Ne odvajajte stezaljke kada motor radi. Akumulatori sadrže štetne ma-
terije, kao što su sumporna
kiselina i olovo. Oni se mora-
ju uklanjati u skladu sa zakonskim
odredbama i ne smeju se ni u kom
sluč
aju bacati sa kućnim smećem.
Istrošene akumulatore i baterije ba-
cajte na specijalizovanim mestima za
njihovo sakupljanje.
Savetujemo vam, da prilikom nekori-
šćenja vozila dužeg od mesec dana,
odvojite akumulator. Prilikom zamene akumulatora, nor-
malno je primetiti povišenje tempera-
ture i ključanje elektrolita.
Nakon ponovnog uključenja
Nakon svakog ponovnog uključenja
akumulatora, uspostavite kontakt i sa-
čekajte minut pre startovanja motora,
da biste omogućili inicijalizaciju elek-
tronskih sistema. U svakom slučaju,
ako i nakon ove manipulacije blage
smetnje u radu elektronskih sistema
postoje, obratite se mreži CITROËN ili-
stručnom servisu.
Uz konsultaciju odgovarajućeg poglav-
lja, možete sami izvršiti inicijalizaciju :
- sekvencijalnih električnih podizača
prozora,
- šibera,
- sistema navigacije u vozilu GPS.
Pre odvajanja akumulatora
Pre svakog odvajanja akumulatora mo-
rate sačekati bar dva minuta nakon pre-
kida kontakta.
Zatvorite prozore, šiber, vrata i peta
vrata pre nego što odvojite akumulator.
Page 155 of 244
IX
PRAKTIČNE INFORMACIJE
153

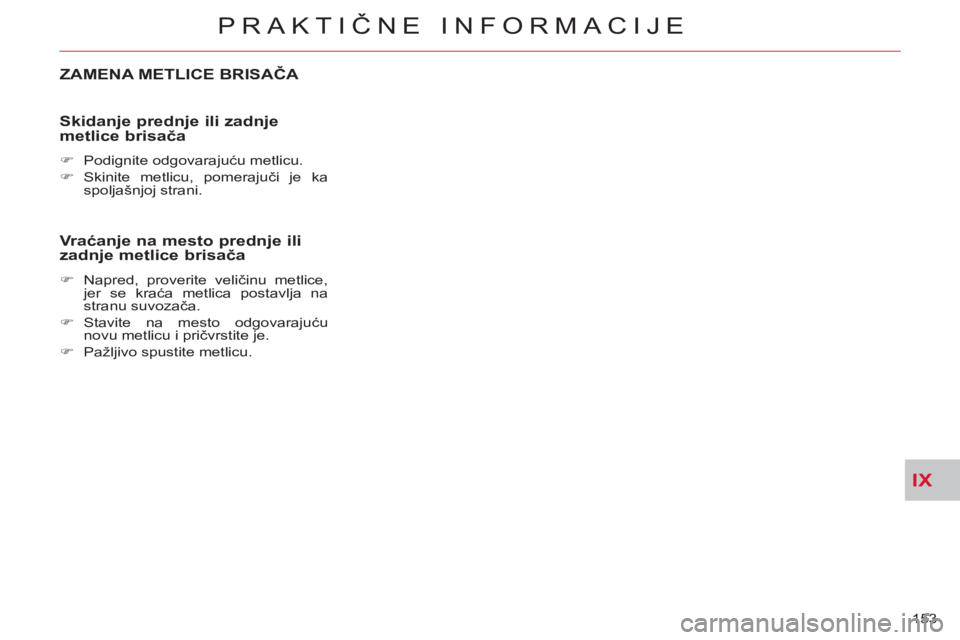

ZAMENA METLICE BRISAČA
Skidan
je prednje ili zadnje metlice brisača
)
Podignite odgovarajuću metlicu.
)
Skinite metlicu, pomerajuči je ka
spoljašnjoj strani.
Vraćanje na mesto prednje ili
zadnje metlice brisača
)
Napred, proverite veličinu metlice,
jer se kraća metlica postavlja na
stranu suvozača.
)
Stavite na mesto odgovarajuću
novu metlicu i pričvrstite je.
)
Pažljivo spustite metlicu.
Page 156 of 244
IX
!
PRAKTIČNE INFORMACIJE
154

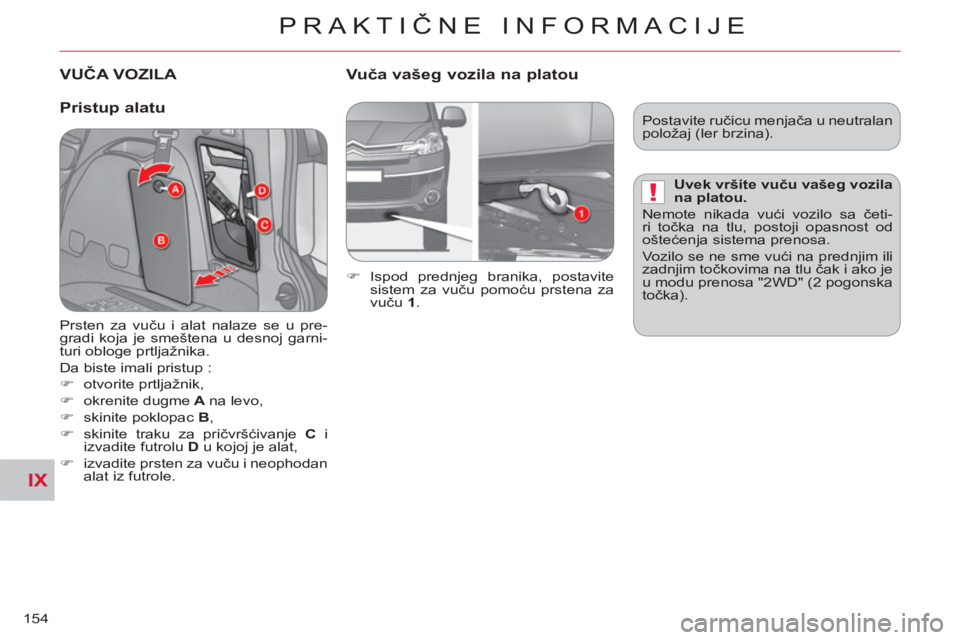

VUČA VOZILA
Pristu
p alatu
Vuča vašeg vozila na platou
)
Ispod prednjeg branika, postavite
sistem za vuču pomoću prstena za
vuču 1.
Prsten za vuču i alat nalaze se u pre-
gradi koja je smeštena u desnoj garni-
turi obloge prtljažnika.
Da biste imali pristup :
)
otvorite prtljažnik,
)
okrenite dugme A
na levo,
)
skinite poklopac B
,
)
skinite traku za pričvršćivanje C
i
izvadite futrolu D
u kojoj je alat,
)
izvadite prsten za vuču i neophodan
alat iz futrole.
Postavite ručicu menjača u neutralan
položaj (ler brzina).
Uvek vršite vuču vašeg vozila
na platou.
Nemote nikada vući vozilo sa četi-
ri točka na tlu, postoji opasnost od
oštećenja sistema prenosa.
Vozilo se ne sme vući na prednjim ili
zadnjim točkovima na tlu čak i ako je
u modu prenosa "2WD" (2 pogonska
točka).
Page 157 of 244
IX
!
PRAKTIČNE INFORMACIJE
155
Vuča nekog drugog vozila
)
U zadnjim branicima, izvucite pla-
stični poklopac, povlačeći na donji
deo sa ručicom dizalice 2
.
)
Zavrnite prsten za vuču sve do kraja
pomoću ključa za skidanje točka 3
.
)
Postavite polugu za vuču.
)
Upalite signal upozorenja na vozilu
koje vučete.
Prilikom vuče sa zaustavljenim mo-
torom, sistemi pomoći pri kočenju i
servo upravljača nisu više aktivni.
Opšta uputstva
Poštujte važeće propise u vašoj zemlji.
Proverite da li je tećina vozila koje vuče veća od vozila koje je vučeno.
Vozač treba da sedi za volanom vučenog vozila.
Vuča vozila je zabranjena na autoputu.
Prilikom vuče sa sva četiri točka na zemlji, koristite uvek odobrenu krutu rudu
za vuču ; zabranjena je upotreba užadi i sajli.
Prilikom vuče sa ugašenim motorom, pomoć pri kočenju i za održavanje pravca
ne funkcioniše.
U sledećim slučajevima, obavezno se za vuču obratite stručnim licima :
- vozilo u kvaru na autoputu,
- ukoliko je nemoguće staviti menjač u neutralni položaj, odblokirati volan, ili
otpustiti parkirnu kočnicu,
- vuča sa dva točka na zemlji,
- niste u mogućnosti da upotrebite odobrenu krutu rudu za vuču...
Page 158 of 244
IX
!
!
PRAKTIČNE INFORMACIJE
156
VUČA PRIKOLICE, KAMP-
PRIKOLICE...
Preporuke za vožn
ju
Najveće dozvoljeno vučno opterećenje
na dužim usponima zavisi od nagiba
uspona i spoljne temperature.
U svakom slučaju, pažljivo pratite tem-
peraturu tečnosti za hlađenje motora.
Bočni vetar
)
Vodite računa o povećanoj osetlji-
vosti na bočni vetar.
Hlađenje motora
Kada prikolicu vučete uzbrdo, poveća-
va se temperatura tečnosti za hlađenje
motora.
Kako se ventilator pokreće strujom, nje-
gov kapacitet hlađenja ne zavisi od re-
žima motora.
)
Da biste snizili režim motora, sma-
njite vašu brzinu.
Kočenje
Vuča prikolice povećava zaustavni put
prilikom kočenja.
Pneumatici
)
Proverite pritisak u gumama na vučnom
vozilu i na prikolici i pridržavajte se pre-
poručenog pritiska.
Svetla
)
Proverite ispravnost svih svetala na
prikolici.
)
U slučaju da se upali
ova poruka zaustavi-
te vozilo čim to bude
moguće, u najboljim
mogućim uslovima
bezbednosti
.
Ako poruka lagano treperi, sačekajte da
se motor ohladi da biste dopunili nivo,
ako je potrebno.
Ako poruka brzo treperi, obavezno se
obratite mreži CITROËN ili stručnom
servisu.
Otvaranje zadnjeg donjeg kap-
ka treba izbegavati u slučaju
korišćenja uređaja za vuču.
Preporučujemo vam korišće-
nje samo originalne opreme za
vuču CITROËN koja je testirana
i odobrena prilikom proizvodnje vozi-
la, kao i da postavljanje ove opreme
treba da obavite u mreži CITROËN ili
u stručnom servisu.
U slučaju postavljanja uređaja van
CITROËN mreže, ono se obavezno
mora izvršiti uz korišćenje električne
opreme koja je ugrađena kao pripre-
ma u zadnji deo vozila i uz poštova-
nje preporuka konstruktora.
Pri vuči prikolice, vozilo je izloženo
većem naporu, što od vozača zahte-
va posebnu pažnju.
Vaše vozilo je prvenstveno predviđeno
za prevoz osoba i prtljaga, ali se može
koristiti i za vuču prikolice.
Raspodela opterećenja
)
Teret u prikolici rasporedite tako da
najteže predmete stavite što bliže
osovini i opteretite je što bliže do-
zvoljenom maksimumu, ali ga, ipak,
nemojte prekoračiti.
Gustina vazduha se smanjuje sa po-
većanjem nadmorske visine, čime
se smanjuju performanse motora.
Maksimalno vučno opterećenje tre-
ba smanjiti za 10 % MTRA na svakih
1 000 metara nadmorske visine.
Pogledajte poglavlje "Tehničke karakte-
ristike" da biste videli mase i vučne op-
terećenja u zavisnosti od vašeg vozila.
Page 159 of 244
IX
PRAKTIČNE INFORMACIJE
157

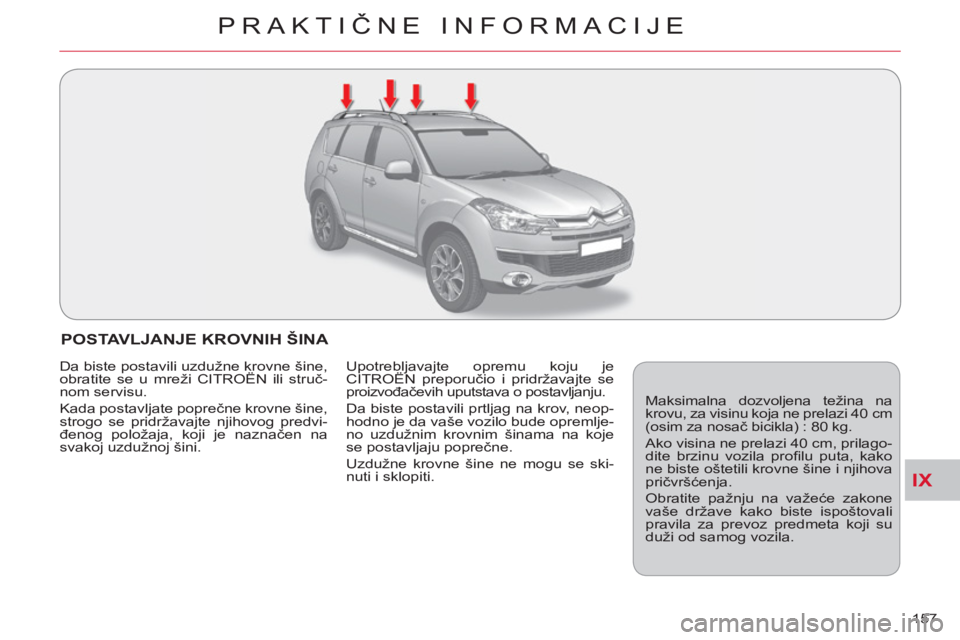

POSTAVLJANJE KROVNIH ŠINA
Maksimalna dozvoljena težina na
krovu, za visinu koja ne prelazi 40 cm
(osim za nosač bicikla) : 80 kg.
Ako visina ne prelazi 40 cm, prilago-
dite brzinu vozila profi lu puta, kako
ne biste oštetili krovne šine i njihova
pričvršćenja.
Obratite pažnju na važeće zakone
vaše države kako biste ispoštovali
pravila za prevoz predmeta koji su
duži od samog vozila. Da biste postavili uzdužne krovne šine,
obratite se u mreži CITROËN ili struč-
nom servisu.
Kada postavljate poprečne krovne šine,
strogo se pridržavajte njihovog predvi-
đenog položaja, koji je naznačen na
svakoj uzdužnoj šini. Upotrebljavajte opremu koju je
CITROËN preporučio i pridržavajte se
proizvođačevih uputstava o postavljanju.
Da biste postavili prtljag na krov, neop-
hodno je da vaše vozilo bude opremlje-
no uzdužnim krovnim šinama na koje
se postavljaju poprečne.
Uzdužne krovne šine ne mogu se ski-
nuti i sklopiti.
Page 160 of 244
IX
!
PRAKTIČNE INFORMACIJE
158
Veliki izbor opreme i rezervnih delova je
predlo
