Zamjena žarulje pozicijskog
svjetla (3)
)
Odvrnite poklopac H
.
)
Odspojite konektor.
)
Držač žarulje I
okrenite za četvrtinu
kruga i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
)
Odvrnite poklopac F
.
)
Odspojite konektor.
)
Žarulju G
okrenite ulijevo i izvadite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena žarulje kratkog svjetla (2)
Zamjena žarulje dugog svjetla (4)
)
Odvrnite poklopac J
.
)
Odspojite konektor.
)
Odmaknite oprugu K
da se žarulja
oslobodi i izvadite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Page 142 of 244
IX
PRAKTIČNE INFORMACIJE
140
Zamjena bočnog pokazivača
smjera
Zamjena žarulje prednjeg svjetla za
maglu (5)
)

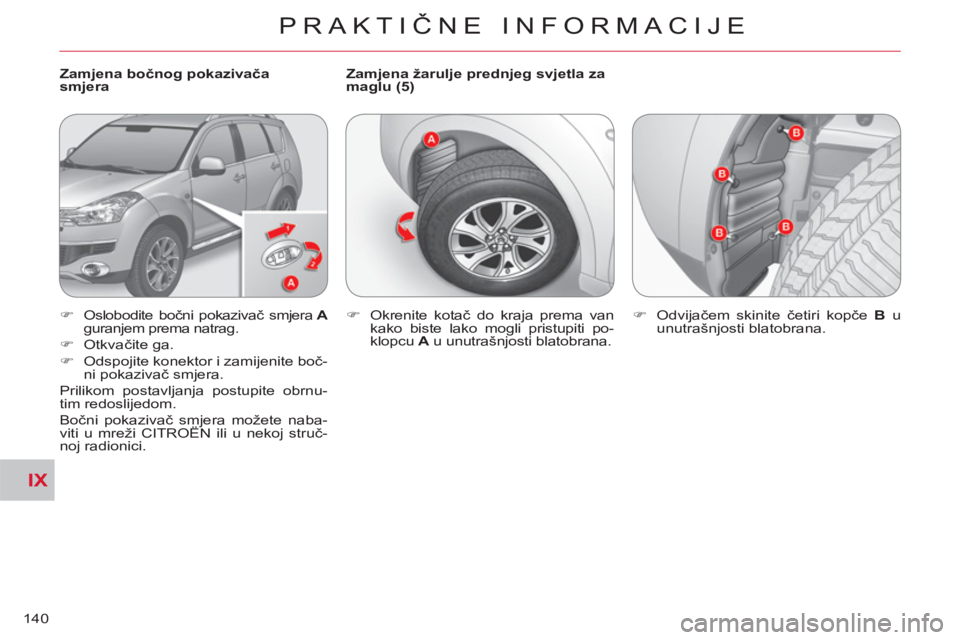

Oslobodite bočni pokazivač smjera A
guranjem prema natrag.
)
Otkvačite ga.
)
Odspojite konektor i zamijenite boč-
ni pokazivač smjera.
Prilikom postavljanja postupite obrnu-
tim redoslijedom.
Bočni pokazivač smjera možete naba-
viti u mreži CITROËN ili u nekoj struč-
noj radionici.
)
Okrenite kotač do kraja prema van
kako biste lako mogli pristupiti po-
klopcu A
u unutrašnjosti blatobrana.
)
Odvijačem skinite četiri kopče B
u
unutrašnjosti blatobrana.
Page 143 of 244
IX
PRAKTIČNE INFORMACIJE
141
)

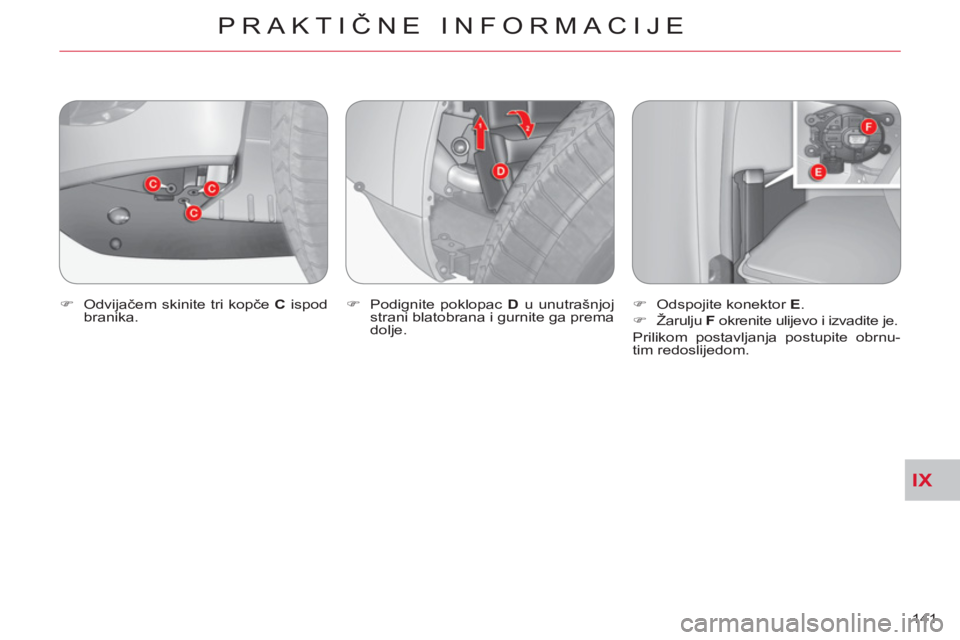

Odvijačem skinite tri kopče C
ispod
branika.
)
Podignite poklopac D
u unutrašnjoj
strani blatobrana i gurnite ga prema
dolje.
)
Odspojite konektor E
.
)
Žarulju F
okrenite ulijevo i izvadite je.
Prilikom postavljanja postupite obrnu-
tim redoslijedom.
Page 144 of 244
IX
PRAKTIČNE INFORMACIJE
142
Stražnja svjetla
1.
Tr eće stop svjetlo (diode)
2.
Stop svjetla/pozicijska svjetla
(21/5 - W21W - 5 W)
3.
Pokazivači smjera
(WY21W - 21 W)
4.
Svjetla za vožnju natrag
(W21W - 21 W)
5.
Svjetla registarske pločice
(W5W - 5W)
6.
Svjetla za maglu (W21W - 21 W)
Zamjena žarulje stop svjetla/
pozicijskog svjetla i pokazivača
smjera
Te dvije žarulje zamjenjuju se izvana,
uz otvoren poklopac prtljažnika:
)
Otvorite poklopac prtljažnika (vidi
poglavlje "Otvaranje").
)
Skinite dva vijka A
kojima je svjetlo
pričvršćeno.
)
Izvadite svjetlo kroz vanjsku stranu,
)
Grlo C
okrenite ulijevo i izvadite ga.
)
Izvadite i zamijenite žarulju D
.
Prilikom postavljanja postupite obrnu-
tim redoslijedom.
)
Grlo B
okrenite ulijevo i izvadite ga.
)
Izvadite i zamijenite neispravnu ža-
rulju. Prilikom postavljanja svjetla, poravnajte
dvije izbočine E
s otvorima na vozilu. Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.
Zamjena trećeg stop svjetla (diode)
Svi zahvati na diodnim svjetlima moraju
se obaviti u mreži CITROËN ili u nekoj
stručnoj radionici.
Page 145 of 244
IX
PRAKTIČNE INFORMACIJE
143

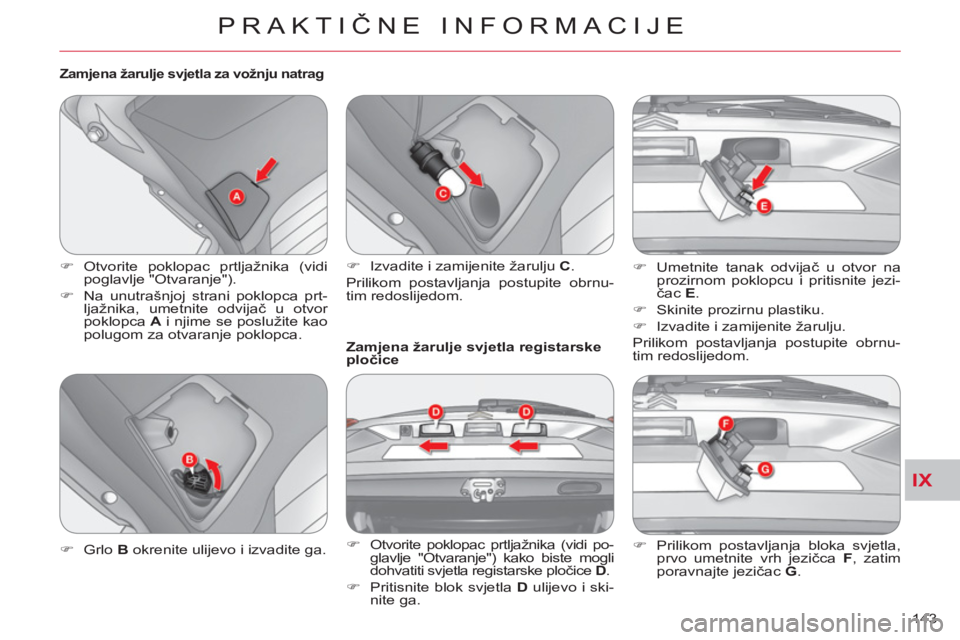

Zamjena žarulje svjetla za vožnju natrag
)
Otvorite poklopac prtljažnika (vidi
poglavlje "Otvaranje").
)
Na unutrašnjoj strani poklopca prt-
ljažnika, umetnite odvijač u otvor
poklopca A
i njime se poslužite kao
polugom za otvaranje poklopca.
Zamjena žarulje svjetla registarske
pločice
)
Otvorite poklopac prtljažnika (vidi po-
glavlje "Otvaranje") kako biste mogli
dohvatiti svjetla registarske pločice D
.
)
Pritisnite blok svjetla D
ulijevo i ski-
nite ga.
)
Grlo B
okrenite ulijevo i izvadite ga.
)
Izvadite i zamijenite žarulju C
.
Prilikom postavljanja postupite obrnu-
tim redoslijedom.
)
Umetnite tanak odvijač u otvor na
prozirnom poklopcu i pritisnite jezi-
čac E
.
)
Skinite prozirnu plastiku.
)
Izvadite i zamijenite žarulju.
Prilikom postavljanja postupite obrnu-
tim redoslijedom.
)
Prilikom postavljanja bloka svjetla,
prvo umetnite vrh jezičca F
, zatim
poravnajte jezičac G
.
Page 146 of 244
IX
PRAKTIČNE INFORMACIJE
144

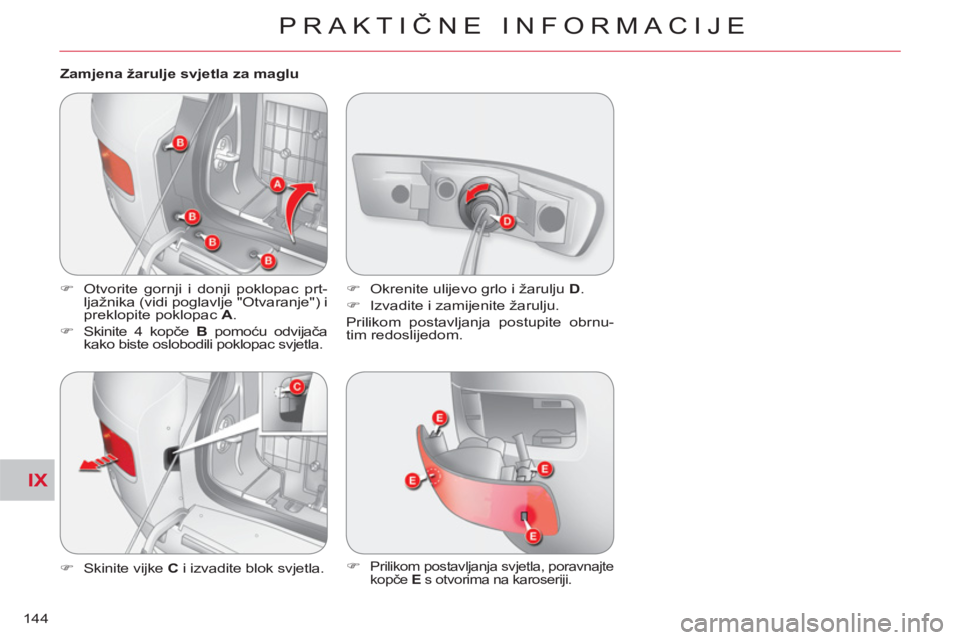

Zamjena žarulje svjetla za maglu
)
Otvorite gornji i donji poklopac prt-
ljažnika (vidi poglavlje "Otvaranje") i
preklopite poklopac A
.
)
Skinite 4 kopče B
pomoću odvijača
kako biste oslobodili poklopac svjetla.
)
Skinite vijke C
i izvadite blok svjetla.
)
Okrenite ulijevo grlo i žarulju D
.
)
Izvadite i zamijenite žarulju.
Prilikom postavljanja postupite obrnu-
tim redoslijedom.
)
Prilikom postavljanja svjetla, poravnajte
kopče E
s otvorima na karoseriji.
Page 147 of 244
IX
PRAKTIČNE INFORMACIJE
145
UNUTRAŠNJE ŽARULJE

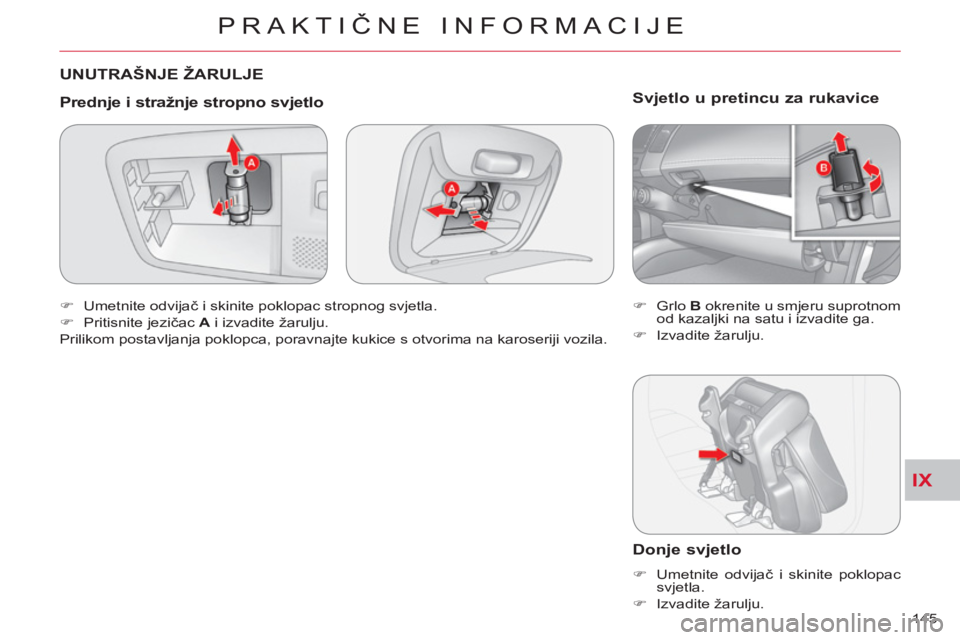

Predn
je i stražnje stropno svjetlo
)
Umetnite odvijač i skinite poklopac stropnog svjetla.
)
Pritisnite jezičac A
i izvadite žarulju.
Prilikom postavljanja poklopca, poravnajte kukice s otvorima na karoseriji vozila.
Svjetlo u pretincu za rukavice
)
Grlo B
okrenite u smjeru suprotnom
od kazaljki na satu i izvadite ga.
)
Izvadite žarulju.
Donje svjetlo
)
Umetnite odvijač i skinite poklopac
svjetla.
)
Izvadite žarulju.
Page 148 of 244
IX
!
PRAKTIČNE INFORMACIJE
146
ZAMJENA OSIGURAČA

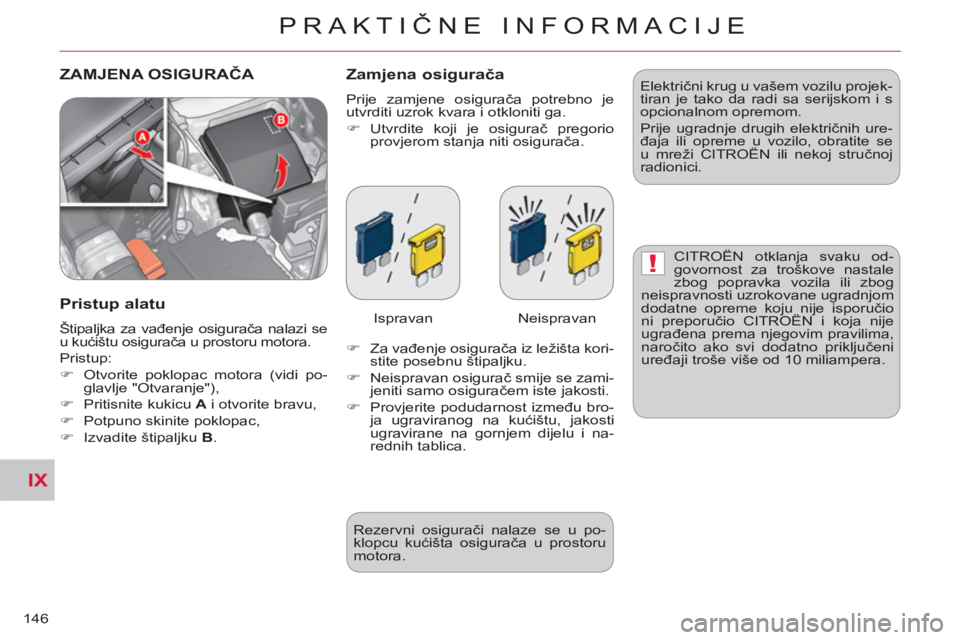

Zamjena osigurača
Prije zamjene osigurača potrebno je
utvrditi uzrok kvara i otkloniti ga.
)
Utvrdite koji je osigurač pregorio
provjerom stanja niti osigurača.
Pristup alatu
Štipaljka za vađenje osigurača nalazi se
u kućištu osigurača u prostoru motora.
Pristup:
)
Otvorite poklopac motora (vidi po-
glavlje "Otvaranje"),
)
Pritisnite kukicu A
i otvorite bravu,
)
Potpuno skinite poklopac,
)
Izvadite štipaljku B
.
Ispravan Neispravan
)
Za vađenje osigurača iz ležišta kori-
stite posebnu štipaljku.
)
Neispravan osigurač smije se zami-
jeniti samo osiguračem iste jakosti.
)
Provjerite podudarnost između bro-
ja ugraviranog na kućištu, jakosti
ugravirane na gornjem dijelu i na-
rednih tablica.
Rezervni osigurači nalaze se u po-
klopcu kućišta osigurača u prostoru
motora. Električni krug u vašem vozilu projek-
tiran je tako da radi sa serijskom i s
opcionalnom opremom.
Prije ugradnje drugih električnih ure-
đaja ili opreme u vozilo, obratite se
u mreži CITROËN ili nekoj stručnoj
radionici.
CITROËN otklanja svaku od-
govornost za troškove nastale
zbog popravka vozila ili zbog
neispravnosti uzrokovane ugradnjom
dodatne opreme koju nije isporučio
ni preporučio CITROËN i koja nije
ugrađena prema njegovim pravilima,
naročito ako svi dodatno priključeni
uređaji troše više od 10 miliampera.
Page 149 of 244
IX
PRAKTIČNE INFORMACIJE
147
Osigurači u armaturnoj ploči
Kućišta osigurača smještena su u do-
njem dijelu armaturne ploče, iza zatvo-
renog pretinca (na lijevoj strani).
Pristup osiguračima
)
Otvorite poklopac A
,
)
Povucite ga prema sebi i izvadite ga,
)
Zamijenite osigurač (vidi odgovara-
juću točku).

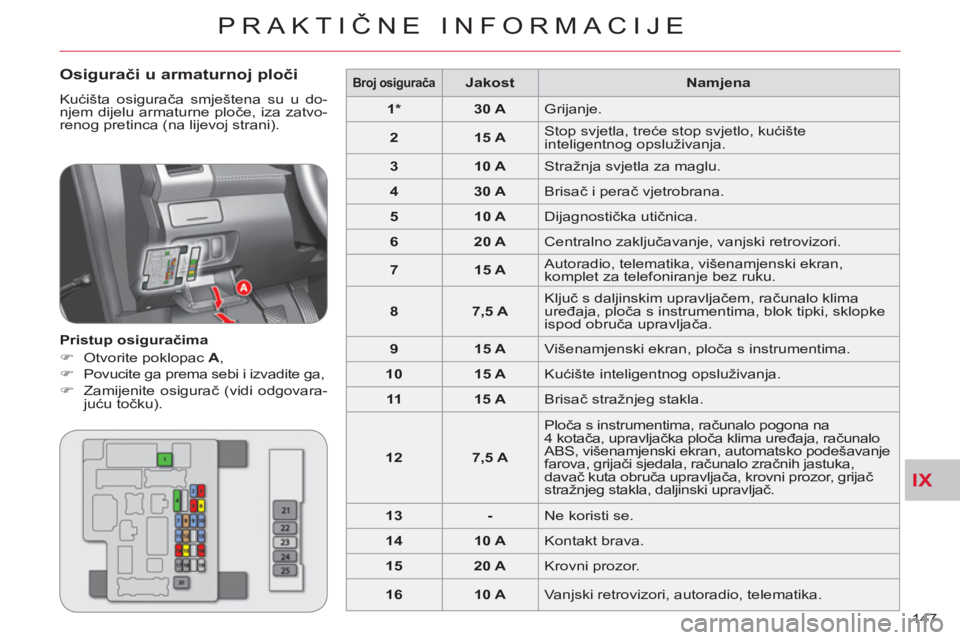

Broj osigurača
Jakost
Namjena
1*
30 A
Grijanje.
2
15 A
Stop svjetla, treće stop svjetlo, kućište
inteligentnog opsluživanja.
3
10 A
Stražnja svjetla za maglu.
4
30 A
Brisač i perač vjetrobrana.
5
10 A
Dijagnostička utičnica.
6
20 A
Centralno zaključavanje, vanjski retrovizori.
7
15 A
Autoradio, telematika, višenamjenski ekran,
komplet za telefoniranje bez ruku.
8
7,5 A
Ključ s daljinskim upravljačem, računalo klima
uređaja, ploča s instrumentima, blok tipki, sklopke
ispod obruča upravljača.
9
15 A
Višenamjenski ekran, ploča s instrumentima.
10
15 A
Ku
ćište inteligentnog opsluživanja.
11
15 A
Brisač stražnjeg stakla.
12
7,5 A
Ploča s instrumentima, računalo pogona na
4 kotača, upravljačka ploča klima uređaja, računalo
ABS, višenamjenski ekran, automatsko podešavanje
farova, grijači sjedala, računalo zračnih jastuka,
davač kuta obruča upravljača, krovni prozor, grijač
stražnjeg stakla, daljinski upravljač.
13
-
Ne koristi se.
14
10 A
Kontakt brava.
15
20 A
Krovni prozor.
16
10 A
Vanjski retrovizori, autoradio, telematika.
Page 150 of 244
IX
!
PRAKTIČNE INFORMACIJE
148
Pristup osiguračima
)
Otvorite poklopac A,
)
Povucite ga prema sebi i izvadite ga,
)
Zamijenite osigurač (vidi odgovara-
juću točku).
* Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračima smiju se obavljati samo u
mreži CITROËN ili u nekoj stručnoj radionici.

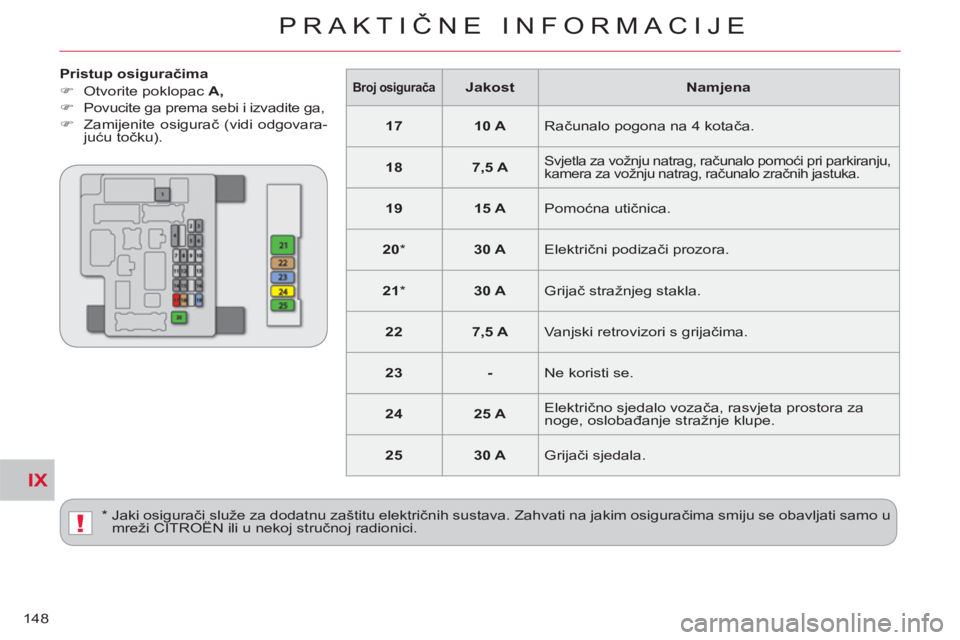

Broj osigurača
Jakost
Namjena
17
10 A
Računalo pogona na 4 kotača.
18
7,5 A
Svjetla za vožnju natrag, računalo pomoći pri parkiranju,
kamera za vožnju natrag, računalo zračnih jastuka.
19
15 A
Pomoćna utičnica.
20
*
30 A
Električni podizači prozora.
21
*
30 A
Grijač stražnjeg stakla.
22
7,5 A
Vanjski retrovizori s grijačima.
23
-
Ne koristi se.
24
25 A
Električno sjedalo vozača, rasvjeta prostora za
noge, oslobađanje stražnje klupe.
25
30 A
Grijači sjedala.
