129

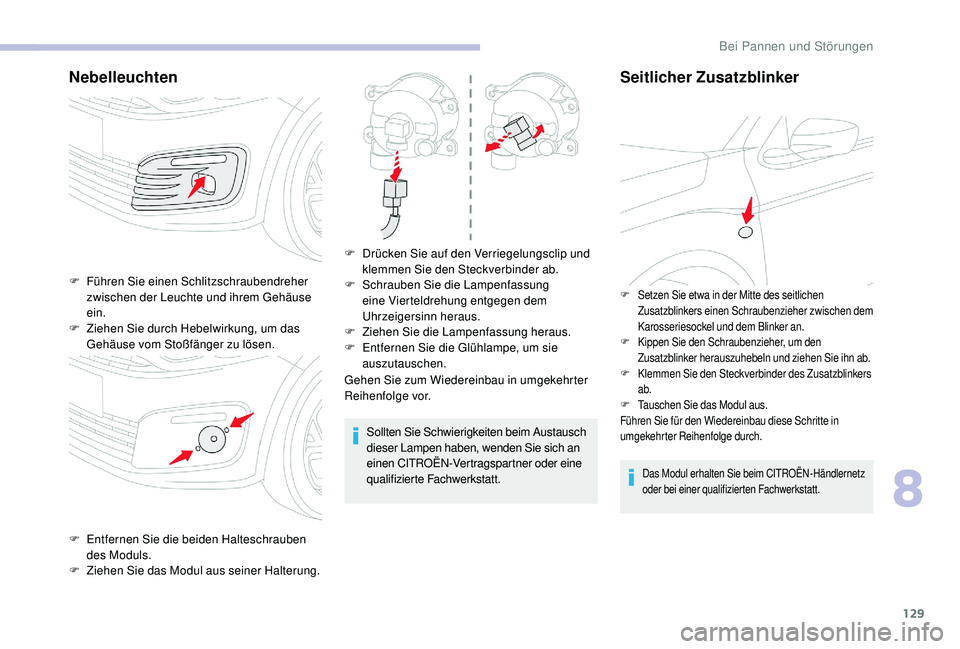

Nebelleuchten
Gehen Sie zum Wiedereinbau in umgekehrter
Reihenfolge vor.Sollten Sie Schwierigkeiten beim Austausch
dieser Lampen haben, wenden Sie sich an
einen CITROËN-Vertragspartner oder eine
qualifizierte Fachwerkstatt.
Seitlicher Zusatzblinker
Das Modul erhalten Sie beim CITROËN-Händlernetz
oder bei einer qualifizierten Fachwerkstatt.
F Führen Sie einen Schlitzschraubendreher zwischen der Leuchte und ihrem Gehäuse
ein.
F

Z
iehen Sie durch Hebelwirkung, um das
Gehäuse vom Stoßfänger zu lösen.
F

E
ntfernen Sie die beiden Halteschrauben
des Moduls.
F

Z
iehen Sie das Modul aus seiner Halterung. F

D
rücken Sie auf den Verriegelungsclip und
klemmen Sie den Steckverbinder ab.
F Sc hrauben Sie die Lampenfassung
eine Vierteldrehung entgegen dem
Uhrzeigersinn heraus.
F

Z
iehen Sie die Lampenfassung heraus.
F

E
ntfernen Sie die Glühlampe, um sie
auszutauschen.F Setzen Sie etwa in der Mitte des seitlichen Zusatzblinkers einen Schraubenzieher zwischen dem
Karosseriesockel und dem Blinker an.
F
K

ippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie ihn ab.
F
K

lemmen Sie den Steckverbinder des Zusatzblinkers
ab.
F
T

auschen Sie das Modul aus.
Führen Sie für den Wiedereinbau diese Schritte in
umgekehrter Reihenfolge durch.
8
Bei Pannen und Störungen

130

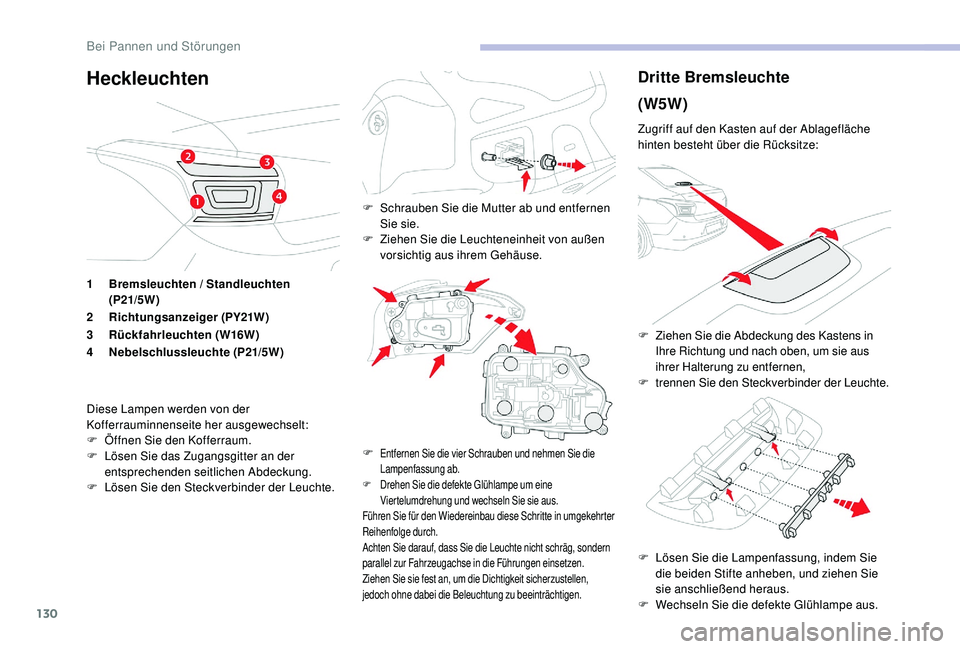

HeckleuchtenDritte Bremsleuchte
(W5W)
Zugriff auf den Kasten auf der Ablagefläche
hinten besteht über die Rücksitze:
F
L
ösen Sie die Lampenfassung, indem Sie
die beiden Stifte anheben, und ziehen Sie
sie anschließend heraus.
F

W
echseln Sie die defekte Glühlampe aus.
F
Z

iehen Sie die Abdeckung des Kastens in
Ihre Richtung und nach oben, um sie aus
ihrer Halterung zu entfernen,
F
t

rennen Sie den Steckverbinder der Leuchte.
F

S

chrauben Sie die Mutter ab und entfernen
Sie sie.
F

Z

iehen Sie die Leuchteneinheit von außen
vorsichtig aus ihrem Gehäuse.
Diese Lampen werden von der
Kofferrauminnenseite her ausgewechselt:
F

Ö

ffnen Sie den Kofferraum.
F

L

ösen Sie das Zugangsgitter an der
entsprechenden seitlichen Abdeckung.
F

L

ösen Sie den Steckverbinder der Leuchte. F

Entfernen Sie die vier Schrauben und nehmen Sie die
Lampenfassung ab.
F
D

rehen Sie die defekte Glühlampe um eine
Viertelumdrehung und wechseln Sie sie aus.
Führen Sie für den Wiedereinbau diese Schritte in umgekehrter
Reihenfolge durch.
Achten Sie darauf, dass Sie die Leuchte nicht schräg, sondern
parallel zur Fahrzeugachse in die Führungen einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit sicherzustellen,
jedoch ohne dabei die Beleuchtung zu beeinträchtigen.
1 Bremsleuchten / Standleuchten
(P21/5W )
2 Richtungsanzeiger (PY21W)
3 Rückfahrleuchten (W16W)
4 Nebelschlussleuchte (P21/5W)
Bei Pannen und Störungen

131

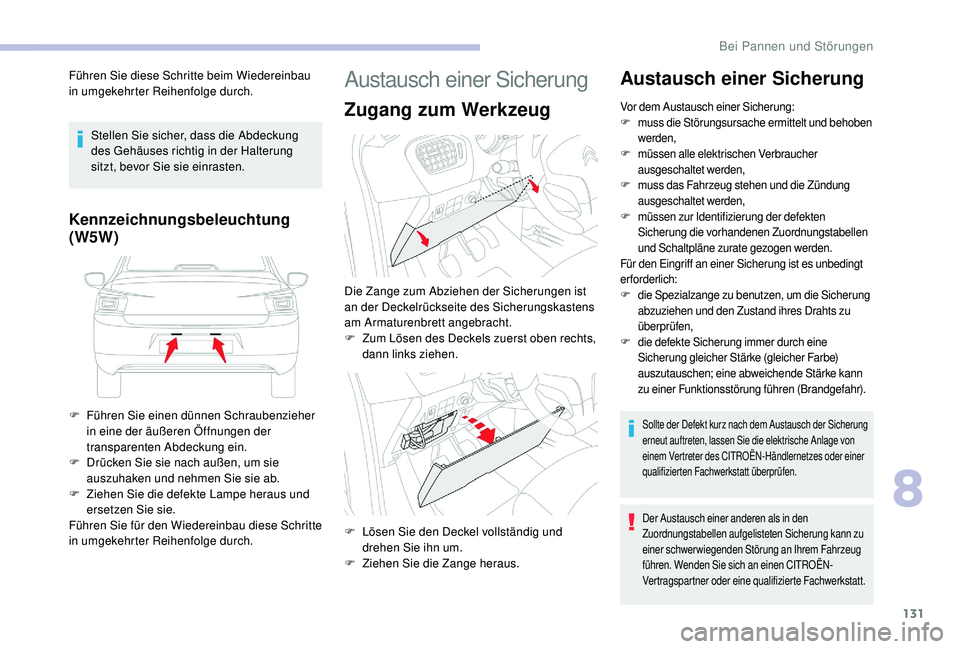

Führen Sie diese Schritte beim Wiedereinbau
in umgekehrter Reihenfolge durch.Stellen Sie sicher, dass die Abdeckung
des Gehäuses richtig in der Halterung
sitzt, bevor Sie sie einrasten.
Kennzeichnungsbeleuchtung
(W5W)
F Führen Sie einen dünnen Schraubenzieher in eine der äußeren Öffnungen der
transparenten Abdeckung ein.
F

D
rücken Sie sie nach außen, um sie
auszuhaken und nehmen Sie sie ab.
F

Z
iehen Sie die defekte Lampe heraus und
ersetzen Sie sie.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Austausch einer Sicherung
Zugang zum Werkzeug Austausch einer SicherungVor dem Austausch einer Sicherung:
F m
uss die Störungsursache ermittelt und behoben
werden,
F
m

üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F
m

uss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
F
m

üssen zur Identifizierung der defekten
Sicherung die vorhandenen Zuordnungstabellen
und Schaltpläne zurate gezogen werden.
Für den Eingriff an einer Sicherung ist es unbedingt
erforderlich:
F
d

ie Spezialzange zu benutzen, um die Sicherung
abzuziehen und den Zustand ihres Drahts zu
überprüfen,
F
d

ie defekte Sicherung immer durch eine
Sicherung gleicher Stärke (gleicher Farbe)
auszutauschen; eine abweichende Stärke kann
zu einer Funktionsstörung führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch der Sicherung
erneut auftreten, lassen Sie die elektrische Anlage von
einem Vertreter des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Der Austausch einer anderen als in den
Zuordnungstabellen aufgelisteten Sicherung kann zu
einer schwerwiegenden Störung an Ihrem Fahrzeug
führen. Wenden Sie sich an einen CITROËN-
Vertragspartner oder eine qualifizierte Fachwerkstatt.
Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett angebracht.
F

Z
um Lösen des Deckels zuerst oben rechts,
dann links ziehen.
F

L
ösen Sie den Deckel vollständig und
drehen Sie ihn um.
F

Z
iehen Sie die Zange heraus.
8
Bei Pannen und Störungen

132

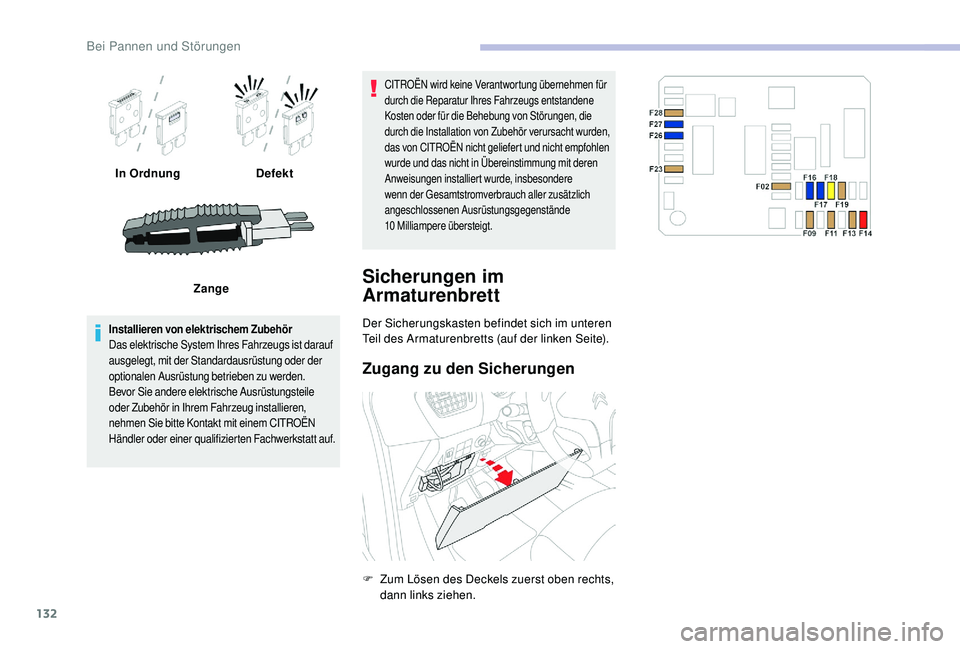

In OrdnungDefekt
Zange
Installieren von elektrischem Zubehör
Das elektrische System Ihres Fahrzeugs ist darauf
ausgelegt, mit der Standardausrüstung oder der
optionalen Ausrüstung betrieben zu werden.
Bevor Sie andere elektrische Ausrüstungsteile
oder Zubehör in Ihrem Fahrzeug installieren,
nehmen Sie bitte Kontakt mit einem CITROËN
Händler oder einer qualifizierten Fachwerkstatt auf.
CITROËN wird keine Verantwortung übernehmen für
durch die Reparatur Ihres Fahrzeugs entstandene
Kosten oder für die Behebung von Störungen, die
durch die Installation von Zubehör verursacht wurden,
das von CITROËN nicht geliefert und nicht empfohlen
wurde und das nicht in Übereinstimmung mit deren
Anweisungen installiert wurde, insbesondere
wenn der Gesamtstromverbrauch aller zusätzlich
angeschlossenen Ausrüstungsgegenstände
10


Milliampere übersteigt.
Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Zum Lösen des Deckels zuerst oben rechts, dann links ziehen.
Bei Pannen und Störungen

133
Nummer der Sicherung Amperezahl
Funktionen
F02 5
AHöheneinstellung der Scheinwerfer, Diagnosestecker, Klimaanlagenschaltfeld.
F09 5
AAlarmanlage, Alarmanlage (Nachrüstung).
F11 5
AZusatzheizung.
F13 5
AEinparkhilfe, Einparkhilfe (Nachrüstung).
F14 10


AKlimaanlagenschaltfeld.
F16 15


AZigarettenanzünder, 12V-Anschluss.
F17 15


AAudiosystem, Audiosystem (Nachrüstung).
F18 20
AAudiosystem / Bluetooth, Audiosystem (Nachrüstung).
F19 5
AMonochrombildschirm C.
F23 5
ADeckenleuchten, Kartenleseleuchten.
F26 15


ASignalhorn.
F27 15


AScheibenwaschanlagenpumpe.
F28 5
ALenkradschloss.
8
Bei Pannen und Störungen

134

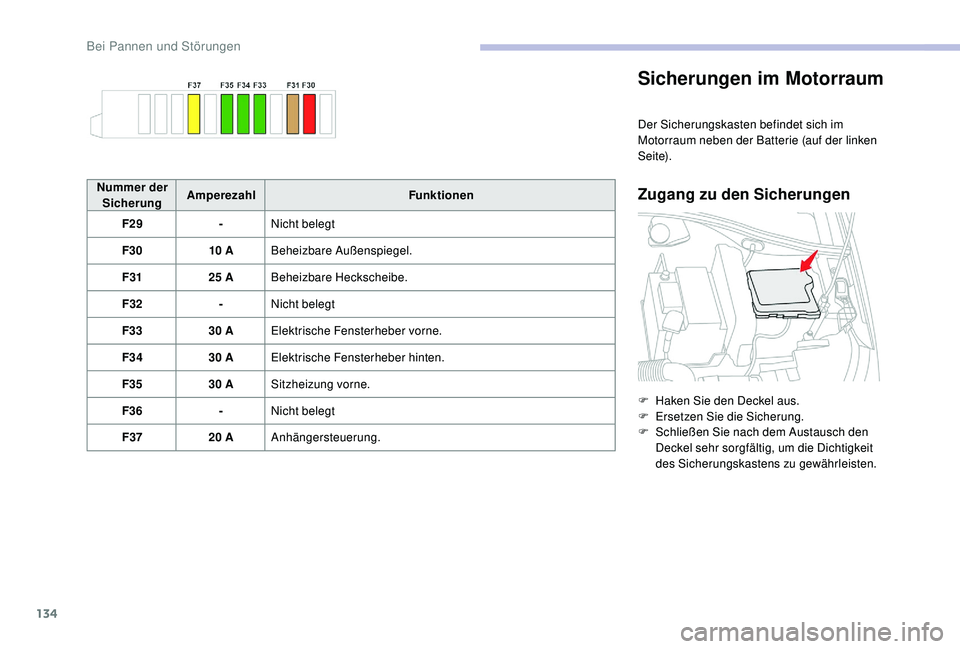

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie (auf der linken
S e i te).
Zugang zu den SicherungenNummer der Sicherung Amperezahl
Funktionen
F29 -Nicht belegt
F30 10


ABeheizbare Außenspiegel.
F31 25
ABeheizbare Heckscheibe.
F32 -Nicht belegt
F33 30
AElektrische Fensterheber vorne.
F34 30
AElektrische Fensterheber hinten.
F35 30
ASitzheizung vorne.
F36 -Nicht belegt
F37 20
AAnhängersteuerung. F

H
aken Sie den Deckel aus.
F

E
rsetzen Sie die Sicherung.
F

S
chließen Sie nach dem Austausch den
Deckel sehr sorgfältig, um die Dichtigkeit
des Sicherungskastens zu gewährleisten.
Bei Pannen und Störungen

135
Nummer der Sicherung Amperezahl
Funktionen
F14 15


ABeheizbare Frontscheibe.
F15 5
AKlimaanlagenkompressor.
F16 15


ANebelscheinwerfer.
F18 10


AFernlicht rechts.
F19 10


AFernlicht links.
F29 40
AScheibenwischermotor.
F30 80
AGlühkerzen (Diesel).
12-V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Allgemeines
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure und
Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt
werden und gehören auf keinen Fall in
den Hausmüll.
Geben Sie verbrauchte Batterien an einer
dafür vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit
den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
8
Bei Pannen und Störungen

136

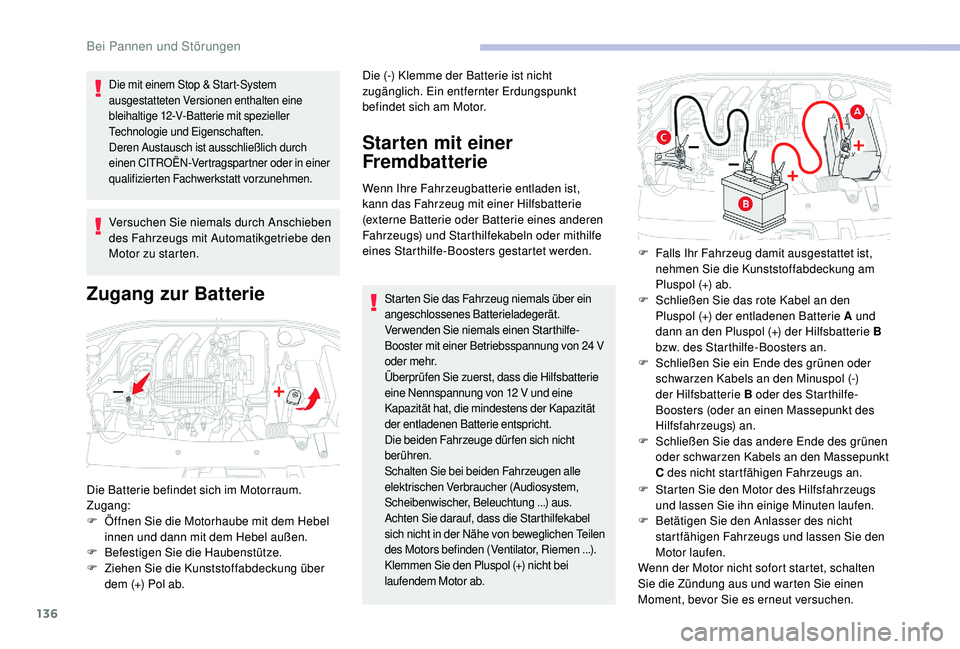

Die mit einem Stop & Start-System
ausgestatteten Versionen enthalten eine
bleihaltige 12-V-Batterie mit spezieller
Technologie und Eigenschaften.
Deren Austausch ist ausschließlich durch
einen CITROËN-Vertragspartner oder in einer
qualifizierten Fachwerkstatt vorzunehmen.
Versuchen Sie niemals durch Anschieben
des Fahrzeugs mit Automatikgetriebe den
Motor zu starten.
Zugang zur BatterieStarten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie
(externe Batterie oder Batterie eines anderen
Fahrzeugs) und Starthilfekabeln oder mithilfe
eines Starthilfe-Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von 24
V
oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12
V und eine
Kapazität hat, die mindestens der Kapazität
der entladenen Batterie entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung ...) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen Teilen
des Motors befinden (Ventilator, Riemen ...).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.
F Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht
startfähigen Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten
Sie die Zündung aus und warten Sie einen
Moment, bevor Sie es erneut versuchen.
Die Batterie befindet sich im Motorraum.
Zugang:
F

Ö

ffnen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen.
F

Be

festigen Sie die Haubenstütze.
F

Z

iehen Sie die Kunststoffabdeckung über
dem (+) Pol ab. Die (-) Klemme der Batterie ist nicht
zugänglich. Ein entfernter Erdungspunkt
befindet sich am Motor.
F
F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F
S
chließen Sie das rote Kabel an den
Pluspol (+) der entladenen Batterie A und
dann an den Pluspol (+) der Hilfsbatterie B
bzw. des Starthilfe-Boosters an.
F
S
chließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-)
der Hilfsbatterie B oder des Starthilfe-
Boosters (oder an einen Massepunkt des
Hilfsfahrzeugs) an.
F
S
chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt
C des nicht startfähigen Fahrzeugs an.
Bei Pannen und Störungen

137
F Warten Sie, bis der Motor wieder im Leerlauf läuft.
F Ziehen Sie die Starthilfekabel in umgekehrter
Anschlussreihenfolge wieder ab.
F
F

alls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Kunststoffabdeckung des Pluspols (+)
wieder an.
F
L

assen Sie den Motor mindestens 30 Minuten
laufen, damit die Batterie eine ausreichende
Ladekapazität erreichen kann.
Bestimmte Funktionen, darunter Stop &
Start, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.

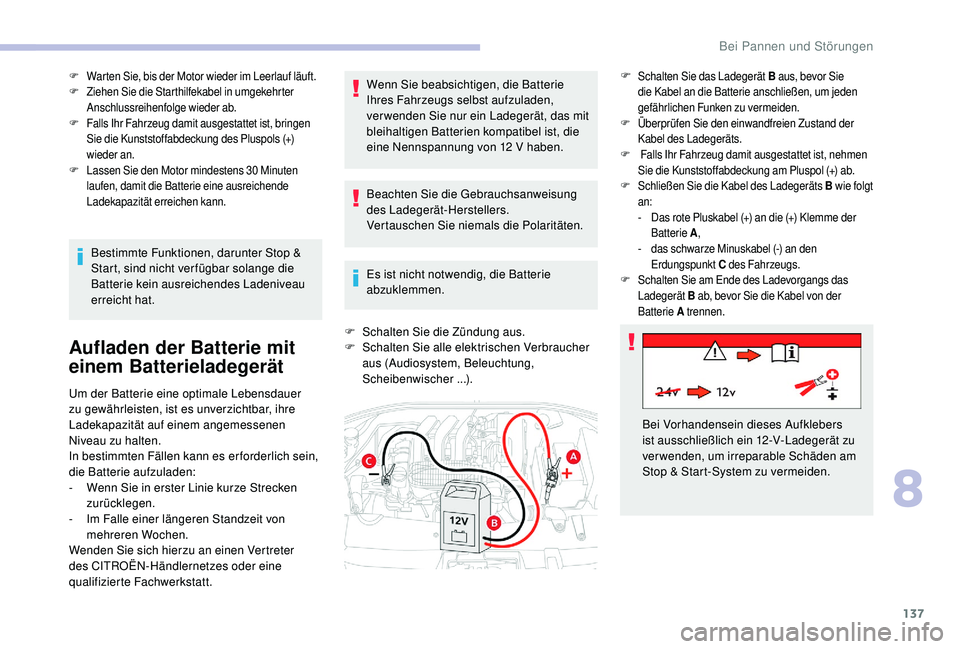

Aufladen der Batterie mit
einem Batterieladegerät
Um der Batterie eine optimale Lebensdauer
zu gewährleisten, ist es unverzichtbar, ihre
Ladekapazität auf einem angemessenen
Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein,
die Batterie aufzuladen:
-

W
enn Sie in erster Linie kurze Strecken
zurücklegen.
-

I
m Falle einer längeren Standzeit von
mehreren Wochen.
Wenden Sie sich hierzu an einen Vertreter
des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt. Wenn Sie beabsichtigen, die Batterie
Ihres Fahrzeugs selbst aufzuladen,
ver wenden Sie nur ein Ladegerät, das mit
bleihaltigen Batterien kompatibel ist, die
eine Nennspannung von 12 V haben.
Beachten Sie die Gebrauchsanweisung
des Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen.
F
S
chalten Sie die Zündung aus.
F
S
chalten Sie alle elektrischen Verbraucher
aus (Audiosystem, Beleuchtung,
Scheibenwischer ...). F
Schalten Sie das Ladegerät B
aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
F
Ü

berprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
F
F

alls Ihr Fahrzeug damit ausgestattet ist, nehmen
Sie die Kunststoffabdeckung am Pluspol (+) ab.
F
Sc

hließen Sie die Kabel des Ladegeräts B wie folgt
an:
-

D
as rote Pluskabel (+) an die (+) Klemme der
Batterie A,
-

d
as schwarze Minuskabel (-) an den
Erdungspunkt C des Fahrzeugs.
F
S

chalten Sie am Ende des Ladevorgangs das
Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12-V-Ladegerät zu
verwenden, um irreparable Schäden am
Stop & Start-System zu vermeiden.
8
Bei Pannen und Störungen

138
Versuchen Sie nie, eine eingefrorene Batterie
aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen CITROËN-Vertragshändler
oder eine qualifizierte Fachwerkstatt
überprüfen. Hier wird untersucht, ob die
inneren Bestandteile der Batterie und der
Behälter unversehrt sind, da andernfalls giftige
und korrosive Säure austreten könnte.

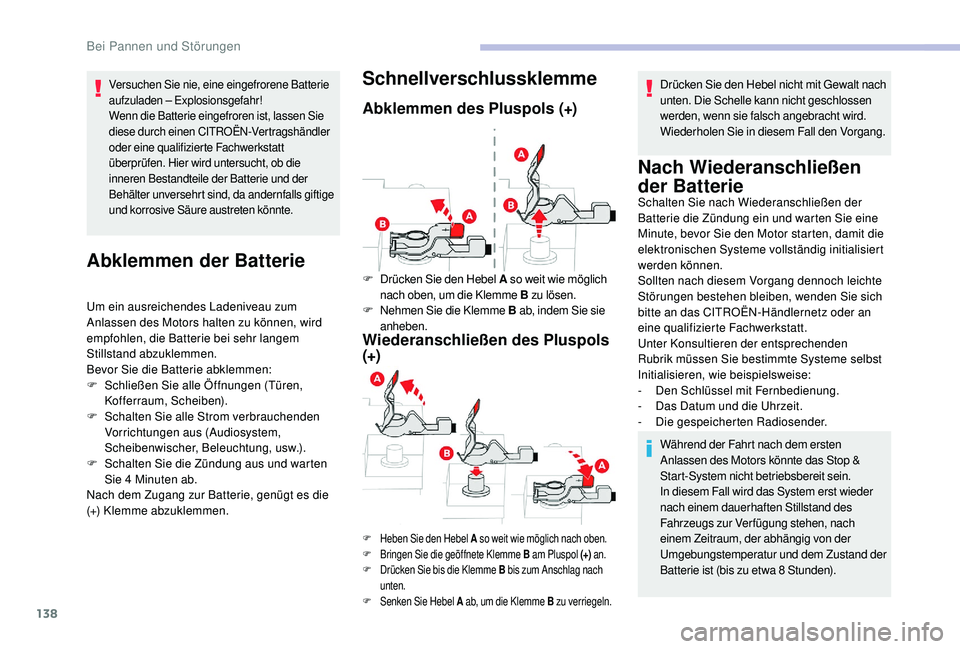

Abklemmen der Batterie
Um ein ausreichendes Ladeniveau zum
Anlassen des Motors halten zu können, wird
empfohlen, die Batterie bei sehr langem
Stillstand abzuklemmen.
Bevor Sie die Batterie abklemmen:
F
S
chließen Sie alle Öffnungen (Türen,
Kofferraum, Scheiben).
F

S
chalten Sie alle Strom verbrauchenden
Vorrichtungen aus (Audiosystem,
Scheibenwischer, Beleuchtung, usw.).
F

S
chalten Sie die Zündung aus und warten
Sie 4
Minuten ab.
Nach dem Zugang zur Batterie, genügt es die
(+) Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)
Wiederanschließen des Pluspols
(+)
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Nach Wiederanschließen
der Batterie
F Drücken Sie den Hebel A so weit wie möglich
nach oben, um die Klemme B zu lösen.
F
N

ehmen Sie die Klemme B ab, indem Sie sie
anheben.
F Heben Sie den Hebel A so weit wie möglich nach oben.
F B ringen Sie die geöffnete Klemme B am Pluspol (+) an.
F
D

rücken Sie bis die Klemme B bis zum Anschlag nach
unten.
F
Se

nken Sie Hebel A ab, um die Klemme B zu verriegeln.
Schalten Sie nach Wiederanschließen der
Batterie die Zündung ein und warten Sie eine
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten nach diesem Vorgang dennoch leichte
Störungen bestehen bleiben, wenden Sie sich
bitte an das CITROËN-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Unter Konsultieren der entsprechenden
Rubrik müssen Sie bestimmte Systeme selbst
Initialisieren, wie beispielsweise:
-
D

en Schlüssel mit Fernbedienung.
-

D
as Datum und die Uhrzeit.
-
D

ie gespeicherten Radiosender.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8
Stunden).
Bei Pannen und Störungen
