CITROEN C-ZERO 2011 Libretti Di Uso E manutenzione (in Italian)

8
Informazioni pratiche
99

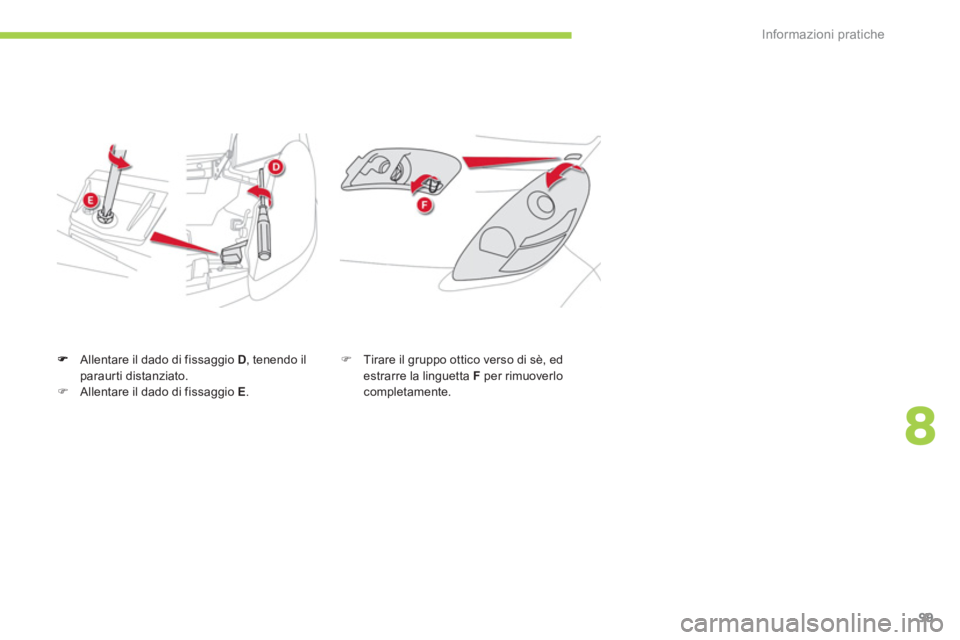

Allentare il dado di fissaggio D, tenendo il paraurti distanziato.)Allentare il dado di fissaggio E.
) Tirare il gruppo ottico verso di sè, edestrarre la linguetta F
per rimuoverlocompletamente.

i

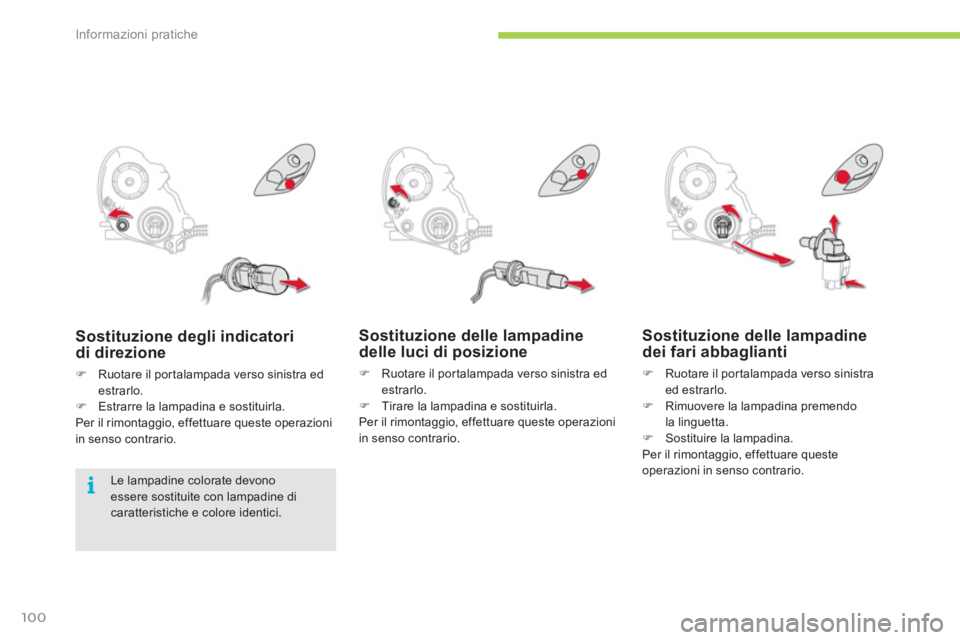

Informazioni pratiche
100

Sostituzione delle lampadine delle luci di posizione
)
Ruotare il portalampada verso sinistra edestrarlo. )
Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.


Sostituzione delle lampadine dei fari abbaglianti
)Ruotare il portalampada verso sinistra ed estrarlo.)Rimuovere la lampadina premendo
la linguetta.
)Sostituire la lampadina.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.
Sostituzione degli indicatori
di direzione
)Ruotare il portalampada verso sinistra ed estrarlo.)Estrarre la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
Le lampadine colorate devono essere sostituite con lampadine dicaratteristiche e colore identici.

8
Informazioni pratiche
101
Sostituzione delle lampadinedegli anabbaglianti
)Ruotare il portalampada verso sinistra ed estrarlo. )Staccare la lampadina premendo la linguetta. )Sostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.


Sostituzione delle lampadine deifari fendinebbia/Fari diurni
)
Sterzare al massimo le ruote per facilitare l'accesso.)
Rimuovere le mollette trattenendo il coperchio di protezione dei portalampada. )
Spostare il coperchio.
)
Ruotare il portalampada (A
per ifendinebbia, B
per i fari diurni) verso sinistra ed estrarlo.)
Rimuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

i
i

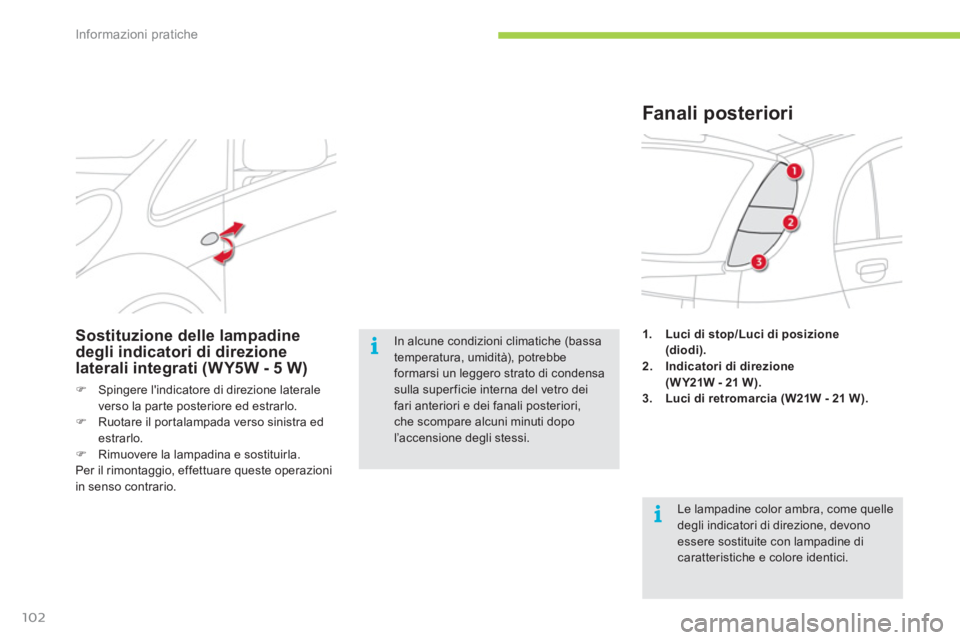

Informazioni pratiche
102
1.Luci di stop/Luci di posizione (diodi).2.Indicatori di direzione (W Y21W - 21 W).3.Luci di retromarcia (W21W - 21 W).
Fanali posteriori
Le lampadine color ambra, come quelle degli indicatori di direzione, devono essere sostituite con lampadine di caratteristiche e colore identici.
In alcune condizioni climatiche (bassatemperatura, umidità), potrebbeformarsi un leggero strato di condensasulla superficie interna del vetro deifari anteriori e dei fanali posteriori,che scompare alcuni minuti dopol’ac c ensi o ne degli stessi.
Sostituzione delle lampadinedegli indicatori di direzione laterali integrati (WY5W - 5 W)
)Spingere l'indicatore di direzione laterale
verso la parte posteriore ed estrarlo. )Ruotare il portalampada verso sinistra ed estrarlo.)Rimuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.

8
Informazioni pratiche
103
Sostituzione degli indicatori di direzione
) Ruotare il portalampada verso sinistra edestrarlo. )
Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.
Accesso alle lampadine
)Rimuovere le due viti. )Estrarre il fanalino tirandolo verso di sè.

Sostituzione delle lampadine
delle luci di stop/di posizione
Qualsiasi inter vento sui fari a diodi deve essere effettuato presso la rete CITROËN o
un riparatore quali
ficato.

Sostituzione delle lampadine dei
fanalini di retromarcia
) Ruotare il portalampada verso sinistra edestrarlo.)
Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.

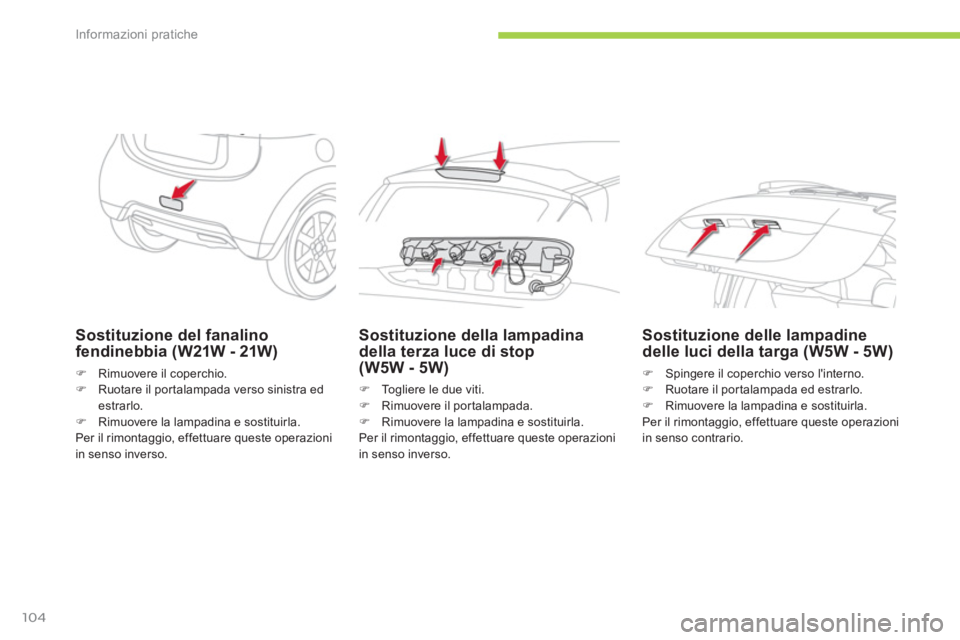

Informazioni pratiche
104
Sostituzione del fanalinofendinebbia (W21W - 21W)
)Rimuovere il coperchio. )Ruotare il portalampada verso sinistra ed estrarlo.)Rimuovere la lampadina e sostituirla.
Per il rimonta
ggio, effettuare queste operazioni
in senso inverso.

Sostituzione della lampadina della terza luce di stop(W5W - 5W)
)
Togliere le due viti. )
Rimuovere il portalampada.)
Rimuovere la lampadina e sostituirla.
Per il rimonta
ggio, effettuare queste operazioni
in senso inverso.


Sostituzione delle lampadine delle luci della targa (W5W - 5W)
)Spingere il coperchio verso l'interno. )Ruotare il portalampada ed estrarlo. )Rimuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in
senso contrario.

8
i
!
Informazioni pratiche
105











Sostituzione di un fusibile

La pinzetta di estrazione è fissata sul retro delcoperchio della scatola dei fusibili del cruscotto (lato sinistro).
Per accedervi:)Sganciare il coperchio e rimuoverlo completamente tirandolo verso di sé, )Togliere la pinzetta.



Accesso agli attrezzi
Prima di sostituire un fusibile è necessario conoscere la causa dell'anomalia e por virimedio.)
Verificare che il contattore sia in posizione "LOCK
".)
Individuare il fusibile difettoso verificando lo stato del filamento.
Sostituzione di un fusibile
BuonoBruciato
)
Utilizzare l'apposita pinzetta per estrarre ilfusibile dal suo alloggiamento.)
Sostituire sempre il fusibile difettoso con unfusibile di intensità equivalente.)
Ver ificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla super ficie e le tabelle seguenti.
CITROËN non si assume alcunaresponsabilità in caso di spese diriparazione o di guasti derivantidall’installazione di accessori ausiliarinon forniti e non raccomandati da CITROËN e non montati secondole prescrizioni, in par ticolare per gli apparecchi il cui consumo supera i10 milliampere.

Il circuito elettrico della vetturaè studiato per funzionare con leapparecchiature di serie o in opzione.
Prima di installare altre apparecchiatureo accessori elettrici nel veicolo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

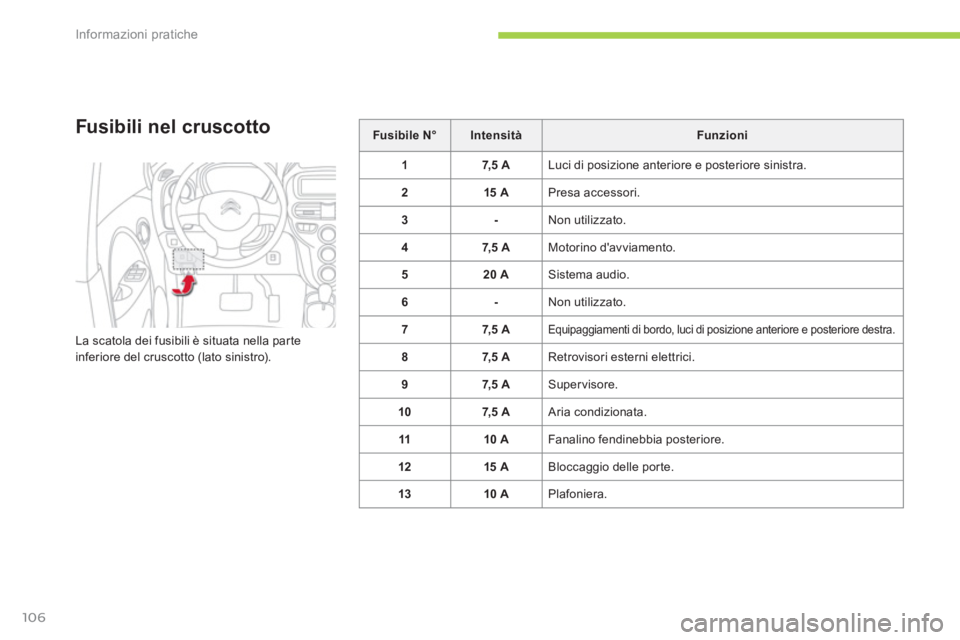

Informazioni pratiche
106
Fusibili nel cruscotto
La scatola dei fusibili è situata nella par te
inferiore del cruscotto (lato sinistro).
Fusibile N°IntensitàFunzioni
17,5 A Luci di posizione anteriore e posteriore sinistra.
215 A
Presa accessori.
3- Non utilizzato.
47,5 A Motorino d'avviamento.
520
A Sistema audio.
6
- Non utilizzato.
7
7,5 A Equipaggiamenti di bordo, luci di posizione anteriore e posteriore destra.
87,5 A Retrovisori esterni elettrici.
97,5 A
Supervisore.
107,5 A
Aria condizionata.
1110 A
Fanalino fendinebbia posteriore.
1215A Bloccaggio delle por te.
13 10
A Plafoniera.

8
Informazioni pratiche
107
Fusibile N°IntensitàFunzioni
14 15 A
Faro abba
gliante sinistro.
157, 5 A
Te rgicristallo posteriore.
167, 5 A Combinato.
1720 A Sedile riscaldato.
18 10 A Opzione.
1
97, 5 A Sbrinamento dei retrovisori esterni.
2020 A
Te r g i c r i s t a l l o a n t e r i o r e .
217, 5 A Airbag.
2230 A
Sbrinamento posteriore.
23
30 A Riscaldamento.
2
4- Non utilizzato.
2510 A Radio.
2
615 A
Fusibile abitacolo.


Accesso ai fusibili

Vedere il paragrafo "Accesso agli attrezzi".

i
Informazioni pratiche
108
Fusibile N°IntensitàFunzioni
1- Non utilizzato.
230 A
Fusibile interno.
340 A Motore elettrico.
440 A
Ventilatore del radiatore.
5
40 A Alzacristalli elettrici.
6
30 A
Pompa del vuoto.
715 A Calcolatore della batteria principale.
815 A Terza luce di stop.
915 A
Fari fendinebbia anteriori.
1015 A
Pompa dell'acqua.
Fusibili nel vano anteriore
La scatola dei fusibili è collocata nel vanoanteriore, sotto al serbatoio del liquido delcircuito di riscaldamento. Possono esseresostituiti solamente questi fusibili.


La sostituzione dei fusibili delle altrescatole (pompa del vuoto e batteria accessori) necessita l'inter vento dellarete CITROËN o di un riparatore qualificato.
