CITROEN C-ZERO 2012 InstruktionsbÖcker (in Swedish)

1
!
Instrumenttavlan
19









Kontrollampor

Informerar föraren när ett system aktiveras
(kontrollampor) eller när en funktionsstörning
uppstår (varningslampor).

När tändningen slås på

Vissa varningslampor tänds i några sekunder
när tändningen slås på.
Efter en liten stund släcks dessa lampor igen.
Slå upp och läs om den berörda
varningslampan om någon av dem inte
slocknar.


Tillhörande varningar

När vissa kontrollampor tänds hörs samtidigt
en ljudsignal.
Kontrollampan kan antingen lysa med fast sken
eller blinka.
Vissa kontrollampor kan uppvisa båda
indikeringstyperna. Det är bara med
ledning av det aktuella funktionsläget
som det går att sluta sig till om
situationen är normal eller om ett fel har
uppstått.

Instrumenttavlan
20

Kontrollampor för aktiverad funktion

Om någon av följande kontrollampor tänds på instrumenttavlan betyder det att motsvarande system har aktiverats.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Blinkers,
vänster


Blinkar med ljudsignal. Belysningsreglaget förs nedåt.







Blinkers, höger


Blinkar med ljudsignal. Belysningsreglaget förs uppåt.







Varningsblinkers


Blinkar med ljudsignal. Reglaget på instrumentbrädan för
varningsblinkers aktiveras. Vänster och höger blinkers samt tillhörande
kontrollampor blinkar samtidigt.





Positionsljus
och/eller halvljus


Fast sken. Positions- och/eller halvljusen är
tända.






Dimstrålkastare
fram


Fast sken. Dimstrålkastarna fram är aktiverade. Vrid ringen på reglaget bakåt två gånger för att
avaktivera dimstrålkastarna fram.





Dimljus bak


Fast sken. Dimljuset bak är aktiverat. Vrid reglaget bakåt för att avaktivera dimljuset.






Helljus


Fast sken. Dra belysningsreglaget mot dig för att
aktivera. Dra i reglaget för att återgå till halvljus.

1
Instrumenttavlan
21


Kontrollampa



Indikering



Orsak



Åtgärder/observationer



Ready


(Klar) Fast sken, åtföljt
av en ljudsignal vid
tändningen. Bilen är klar att köras och du kan
trampa på gaspedalen. Lampan är tänd så länge bilens spänning är tillslagen.






Parkeringsbroms


Fast sken. Parkeringsbromsen är åtdragen eller
dåligt lossad. Lossa parkeringsbromsen så att lampan släcks,
med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om parkeringsbromsen finns i
kapitlet "Körning".


Laddning av
huvudbatteri
(normal eller
snabb)
Fast sken. Huvudbatteriet håller på att laddas. När laddningen är slutförd släcks lampan.
Blinkar. Laddningskabeln är ansluten till
bilens uttag, men huvudbatteriet
laddas inte. Kontrollera laddningskabelns anslutning.

Instrumenttavlan
22










Lampor som indikerar urkoppling

Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Krockkudde på
passagerarsidan


Fast sken på
mittkonsolen. Reglaget som finns i handskfacket
ställs i läge " OFF
".
Passagerarens frontkrockkudde är
urkopplad. Ställ reglaget på " ON
" för att aktivera passagerarens
frontkrockkudde. I det här läget får ingen bakåtvänd
barnstol monteras här.
Tänk på att kontrollera reglagets läge innan du startar
bilen.


ESP/ASR
Fast sken. Knappen för urkoppling av ESP/ASR
som sitter nedtill på instrumentbrädan
(förarsidan) är aktiverad.
ESP/ASR är urkopplade.
ESP: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera ESP/ASR.
ESP/ASR-systemen aktiveras automatiskt när bilen
startas.

1
Instrumenttavlan
23










Varningslampor

Om någon av följande lampor tänds med motorn i gång eller under färd betyder det att ett fel har uppstått, som kräver en åtgärd från förarens sida.
Om en varningslampa tänds bör en kompletterande diagnostik utföras.
Tveka inte att rådgöra med en CITROËN-verkstad eller en annan kvalificerad verkstad.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Bromssystem


Fast sken. Bromsvätskenivån har sjunkit
avsevär t i bromssystemet.
eller
Ett fel har uppstått i
bromsservosystemet. Stanna bilen så fort detta kan ske på ett säkert sätt.
Fyll på med en vätska som är godkänd av CITROËN.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bromssystemet om problemet
kvarstår.

+
Fast sken, tillsammans
med ABS-lampan. Fel i den elektroniska
bromskraftsfördelaren (REF). Stanna bilen så fort detta kan ske på ett säkert sätt.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.





Låsningsfria
bromsar (ABS)


Fast sken. Fel i det låsningsfria bromssystemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta snarast
en CITROËN-verkstad eller en annan kvalificerad
verkstad.

Instrumenttavlan
24


Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Antisladd- och
antispinnsystem
(ESP/ASR)
Blinkar. Aktivering av ESP/ASR-systemen. Systemet förbättrar bilens väggrepp och styrstabilitet.
Anpassa körningen och kör med måttlig far t.
Fast sken. Fel i ESP/ASR-systemen. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemen.
+






Öppen dörr/
öppna dörrar


Fast sken, åtföljt av en
ljudsignal. Någon av dörrarna eller bakluckan
har inte stängts. Stäng dörren eller bakluckan.






Tillbehörsbatteriets
laddning


Fast sken. Fel i tillbehörsbatteriets
laddningskrets (smutsiga eller lösa
kabelskor, fel i omvandlare etc.). Kontrollampan ska slockna när motorn startar.
Om den inte gör det bör du kontakta en CITROËN-
verkstad eller en annan kvalificerad verkstad.


Elektrisk
servostyrning
Fast sken. Ett fel har uppstått i den elektriska
servostyrningen. Kör försiktigt med låg hastighet.
Låt din CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.

1
Instrumenttavlan
25


Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Krockkuddar


Tillfälligt tänd. När du slår till tändningen tänds
denna kontrollampa i några sekunder
och släcks sedan. Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad om lampan inte slocknar.

Fast sken. Fel i ett airbagsystem eller de
pyrotekniska bältessträckarna. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.

Skyddssystem
för
huvudbatteriet
Fast sken. Huvudbatteriets laddningsnivå
är för låg eller temperaturen i
huvudbatteriet är för låg... Begränsning av den tillgängliga motoreffekten.
Ladda huvudbatteriet snarast.
Vänd dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad om lampan inte slocknar.

Självdiagnossystem
för bilens
huvudelsystem
Fast sken. Fel i bilens huvudelsystem. Bilen måste stannas.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Bältespåminnare
för förare och
frampassagare
Tänds med fast och
sedan blinkande sken,
åtföljt av en ljudsignal. Föraren och/eller frampassageraren
har inte satt fast eller har lossat sitt
säkerhetsbälte. Dra fram bältet och skjut in låstungan i bälteslåset.






Bältespåminnare
för höger
baksätesplats


Fast sken. Passageraren höger bak har lossat
sitt säkerhetsbälte.
Dra fram bältet och skjut in låstungan i bälteslåset.




Bältespåminnare
för vänster
baksätesplats


Fast sken. Passageraren vänster bak har lossat
sitt säkerhetsbälte.

Instrumenttavlan
26
Laddningsnivåmätare för huvudbatteriet


Visning

Fyra varningar i följd indikerar att energinivån i
huvudbatteriet börjar bli låg:


- Två staplar är tända och blinkar i
energimätaren på instrumenttavlan:
reser vnivån har nåtts

- Den sista stapeln i energimätaren blinkar.

- Den sista stapeln försvinner: indikeringen
av räckvidden försvinner, värmen och
luftkonditioneringen stängs av.

Varningar för låg energinivå


- Denna kontrollampa tänds
i instrumenttavlan: gradvis
sänkning av den tillgängliga
motoreffekten.
Huvudbatteriets laddningsnivå visas permanent
i instrumenttavlan.

1
Instrumenttavlan
27

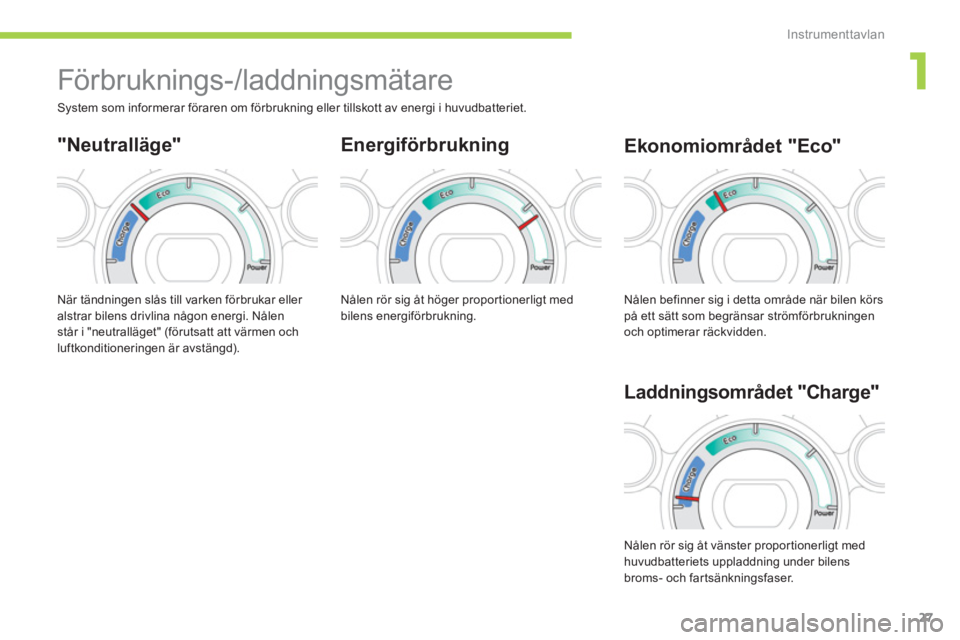

Förbruknings-/laddningsmätare


Energiförbrukning

När tändningen slås till varken förbrukar eller
alstrar bilens drivlina någon energi. Nålen
står i "neutralläget" (förutsatt att värmen och
luftkonditioneringen är avstängd).


Ekonomiområdet "Eco"


System som informerar föraren om förbrukning eller tillskott av energi i huvudbatteriet.


"Neutralläge"

Laddningsområdet "Charge"

Nålen rör sig åt höger propor tionerligt med
bilens energiförbrukning. Nålen befinner sig i detta område när bilen körs
på ett sätt som begränsar strömförbrukningen
och optimerar räckvidden.
Nålen rör sig åt vänster proportionerligt med
huvudbatteriets uppladdning under bilens
broms- och far tsänkningsfaser.

Instrumenttavlan
28








Display på instrumenttavlan
När tändningen står i läge " ON
" kan du visa följande information i displayen genom att trycka upprepade gånger på knappen A
.







Vägmätare

System som mäter den sammanlagda sträcka
bilen kör under sin livstid.
Tryck på knapp A
.
Den totala mätarställningen visas i displayen.

Nollställning

Med tändningen påslagen trycker du knappen i
mer än 2 sekunder, när någon av sträckorna A
eller B
visas.








Trippmätare (sträcka A eller B)

Dessa båda sträckor visar hur långt bilen har
kör ts sedan den senaste nollställningen av
mätaren.
Tryck på knapp A
för att visa den önskade
sträckan.
