Page 91 of 166
8
!
i
Praktiskā informācija
89
Nekādā gadījumā neuzlādējiet
akumulatoru, kamēr neesat atvienojuši
uzmavas un izņēmuši akumulatora
bateriju no priekšējā nodalījuma.
Neatvienojiet uzmavas, kamēr deg
signāllampiņa "Ready", ne automašīnas
uzlādēšanas laikā.
Pirms atvienošanas
Pirms akumulatora atvienošanas
jums jānogaida 2 minūtes no startera
izslēgšanas brīža.
Akumulatori satur tādas kaitīgas vielas
kā sērskābe un svins. Tāpēc tie ir
iznīcināmi, ievērojot noteikto kārtību, un
nekādā gadījumā nav izmetami kopā ar
sadzīves atkritumiem.
Nododiet nolietoto akumulatoru
specializētos savākšanas punktos.
)
Atvienojiet kabeli no spailes (-).
)
Noņemiet no spailes (+) tā aizsargvāku 2
.
)
Atskrūvējiet uzgriezni 3
.
)
Atvienojiet vadu no spailes (+).
)
Izņemiet akumulatoru.
)
Uzlādējiet akumulatoru, ievē
rojot lādētāja
ražotāja norādījumus.
)
Atvienojiet akumulatoru no vada, sākot ar
spaili (+).
Pēc pieslēgšanas
Pēc akumulatora pieslēgšanas
ieslēdziet aizdedzi un pirms
iedarbināšanas nogaidiet 1 minūti,
lai ļautu elektroniskajai sistēmai
atjaunot savu darbību. Tomēr, ja pēc
šīs darbības seko nelieli darbības
traucējumi, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Neaizmirstiet atjaunot savas auto
magnetolas darbību, skatiet attiecīgo
sadaļu.
Pārbaudiet spaiļu un uzmavu tīrību. Ja
tās ir klātas ar sulfātu (baltas vai zaļas
krāsas pārklājums), noņemiet tās un
notīriet.
Page 92 of 166
Praktiskā informācija
90

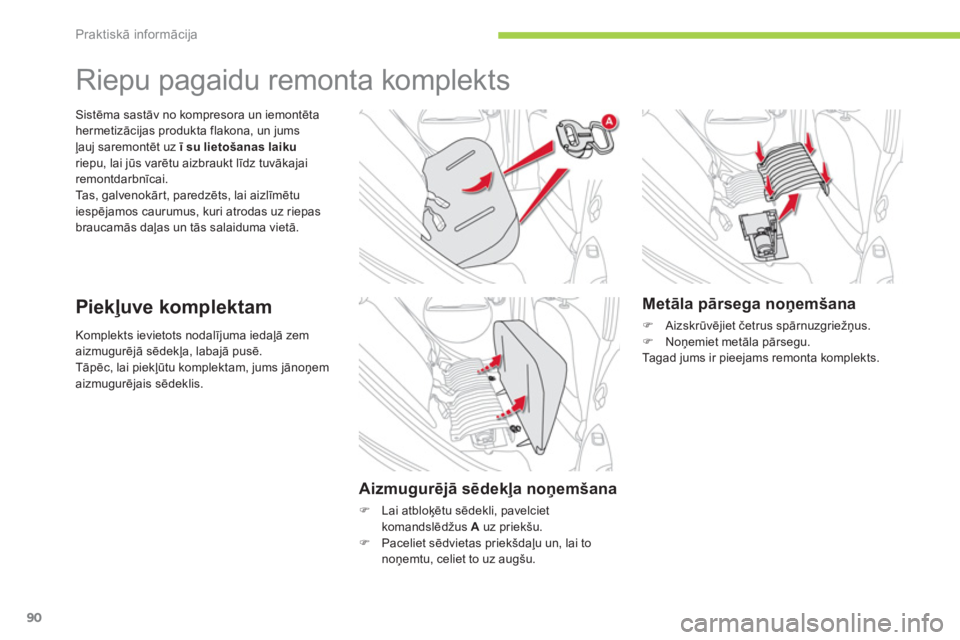

Komplekts ievietots nodalījuma iedaļā zem
aizmugurējā sēdekļa, labajā pusē.
Tāpēc, lai piekļūtu komplektam, jums jānoņem
aizmugurējais sēdeklis. Sistēma sastāv no kompresora un iemontēta
hermetizācijas produkta flakona, un jums
ļauj saremontēt uz ī
su lietošanas laiku
riepu, lai jūs varētu aizbraukt līdz tuvākajai
remontdarbnīcai.
Ta s , g a l v e n o kārt, paredzēts, lai aizlīmētu
iespējamos caurumus, kuri atrodas uz riepas
braucamās daļas un tās salaiduma vietā.
Riepu pagaidu remonta komplekts
Piekļuve komplektam
Aizmugurējā sēdekļa noņemšana
)
Lai atbloķētu sēdekli, pavelciet
komandslēdžus A
uz priekšu.
)
Paceliet sēdvietas priekšdaļu un, lai to
noņemtu, celiet to uz augšu.
Metāla pārsega noņemšana
)
Aizskrūvējiet četrus spārnuzgriežņus.
)
Noņemiet metāla pārsegu.
Tagad jums ir pieejams remonta komplekts.
Page 93 of 166
8
i
!
Praktiskā informācija
91

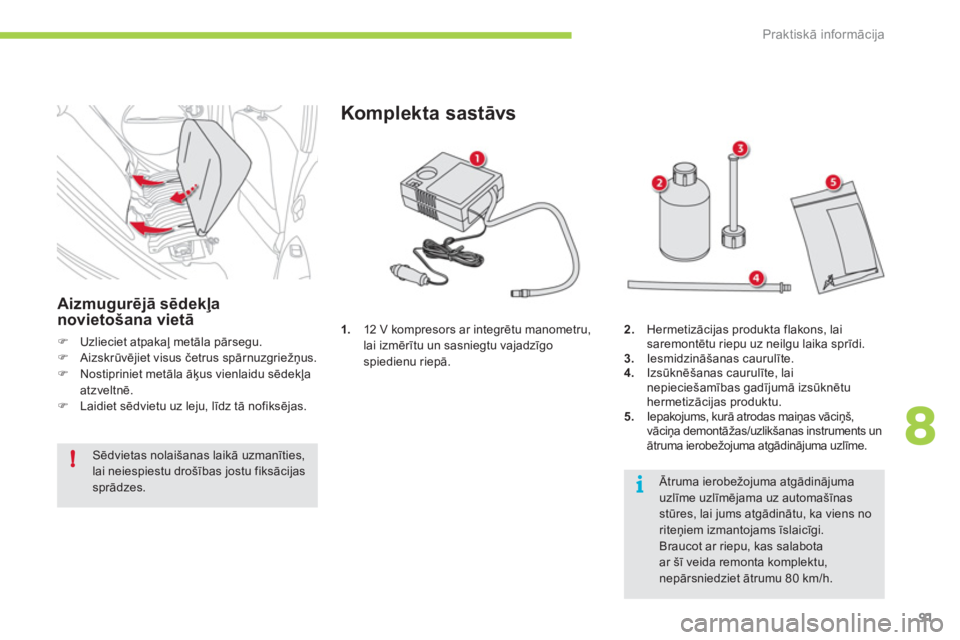

1.
12 V kompresors ar integrētu manometru,
lai izmērītu un sasniegtu vajadzīgo
spiedienu riepā.
Komplekta sastāvs
2.
Hermetizācijas produkta flakons, lai
saremontētu riepu uz neilgu laika sprīdi.
3.
Iesmidzināšanas caurulīte.
4.
Izsūknēšanas caurulīte, lai
nepieciešamības gadījumā izsūknētu
hermetizācijas produktu.
5.
Iepakojums, kurā atrodas maiņas vāciņš,
vāciņa demontāžas/uzlikšanas instruments un
ātruma ierobežojuma atgādinājuma uzlīme.
Ātruma ierobežojuma atgādinājuma
uzlīme uzlīmējama uz automašīnas
stūres, lai jums atgādinātu, ka viens no
riteņiem izmantojams īslaicīgi.
Braucot ar riepu, kas salabota
ar šī veida remonta komplektu,
nepārsniedziet ātrumu 80 km/h.
Aizmugurējā sēdekļa
novietošana vietā
)
Uzlieciet atpakaļ metāla pārsegu.
)
Aizskrūvējiet visus četrus spārnuzgriežņus.
)
Nostipriniet metāla āķus vienlaidu sēdekļa
atzveltnē.
)
Laidiet sēdvietu uz leju, līdz tā nofiksējas.
Sēdvietas nolaišanas laikā uzmanīties,
lai neiespiestu drošības jostu fiksācijas
sprādzes.
Page 94 of 166
!
i
Praktiskā informācija
92

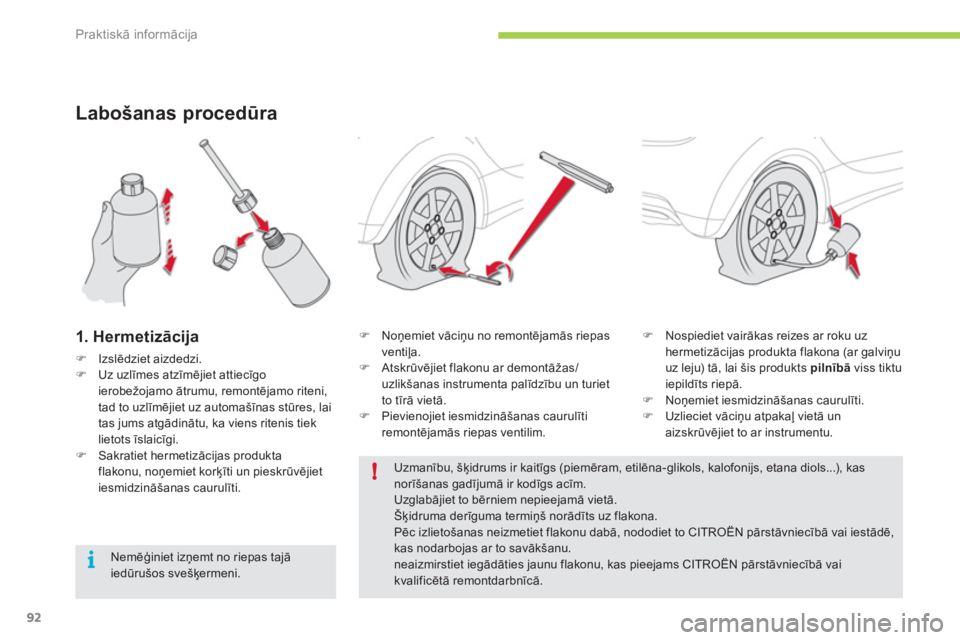

Labošanas procedūra
1. Her metizācija
)
Izslēdziet aizdedzi.
)
Uz uzlīmes atzīmējiet attiecīgo
ierobežojamo ātrumu, remontējamo riteni,
tad to uzlīmējiet uz automašīnas stūres, lai
tas jums atgādinātu, ka viens ritenis tiek
lietots īslaicīgi.
)
Sakratiet hermetizācijas produkta
flakonu, noņemiet korķīti un pieskrūvējiet
iesmidzināšanas caurulīti.
)
Noņemiet vāciņu no remontējamās riepas
ventiļa.
)
Atskrūvējiet flakonu ar demontāžas/
uzlikšanas instrumenta palīdzību un turiet
to tīrā vietā.
)
Pievienojiet iesmidzināšanas caurulī
ti
remontējamās riepas ventilim.
)
Nospiediet vairākas reizes ar roku uz
hermetizācijas produkta flakona (ar galviņu
uz leju) tā, lai šis produkts pilnībā
viss tiktu
iepildīts riepā.
)
Noņemiet iesmidzināšanas caurulīti.
)
Uzlieciet vāciņu atpakaļ vietā un
aizskrūvējiet to ar instrumentu.
Uzmanību, šķidrums ir kaitīgs (piemēram, etilēna-glikols, kalofonijs, etana diols...), kas
norīšanas gadījumā ir kodīgs acīm.
Uzglabājiet to bērniem nepieejamā vietā.
Šķidruma derīguma termiņš norādīts uz flakona.
Pēc izlietošanas neizmetiet flakonu dabā, nododiet to CITROËN pārstāvniecībā vai iestādē,
kas nodarbojas ar to savākšanu.
neaizmirstiet iegādāties jaunu flakonu, kas pieejams CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Nemēģiniet izņemt no riepas tajā
iedūrušos svešķermeni.
Page 95 of 166
8
!
i
Praktiskā informācija
93
2. Piepumpēšana
)
Pārbaudiet, lai kompresora slēdzis A
būtu
ieslēgts pozīcijā " OFF
".
)
Pilnībā atritiniet kompresora cauruli B
.
)
Pievienojiet šo caurulīti uzreiz pie
hermetizētās riepas ventiļa.
)
Ieslēdziet kompresora elektrisko
kontaktdakšu automašīnas 12 V
kontaktligzdā (slēdzis pozīcijā "ON" vai
"ACC ").
)
Ieslēdziet kompresoru, pārslēdzot slēdzi A
pozīcijā " ON
".
)
Noregulējiet spiedienu riepā ar kompresora
palīdzību, ievērojot spiediena parametrus,
kas norādīti uz automašīnā iel
īmētās
uzlīmes un atrodas uz vadītāja durvīm.
Būtiska spiediena krišanās norāda, ka
bojātā vieta nav pilnībā aizlīmējusies ;
tāpēc jautājumā par jūsu automašīnas
evakuāciju sazinieties ar CITROËN
pārstāvniecību vai kvalificētu
remontdarbnīcu.
)
Noņemiet kompresoru, tad novietojiet vietā
remonta komplektu.
)
Nekavējoties uzsāciet braukšanu ar
ierobežotu ātrumu (līdz 80 km/h),
nepārsniedzot 200 km.
Tiklīdz iespējams, ierodieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Obligāti informējiet tehnisko darbinieku
par to, ka esat izmantojuši šo remonta
komplektu. Pēc tam, kad būs pabeigta
diagnostika, tehniķis jūs informēs, vai
riepa ir saremontējama vai tā jānomaina.
Ja apmēram piecu minūšu laikā jums
neizdodas sasniegt nepieciešamo
spiedienu, tas nozīmē, ka riepa vairs
nav saremontējama ; jautājumā par jūsu
automašīnas evakuāciju sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.
Page 96 of 166
i
Praktiskā informācija
94

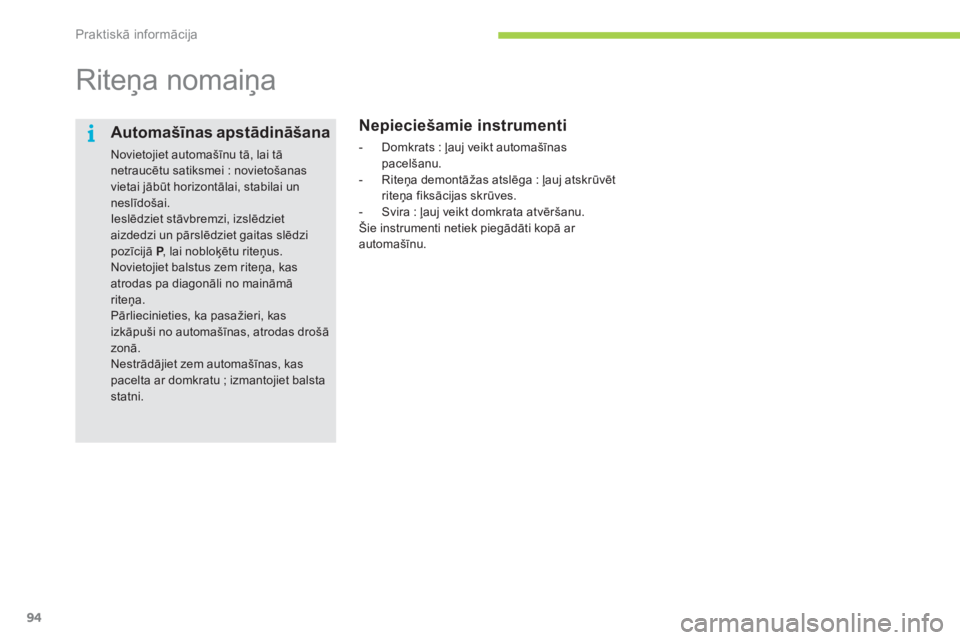

Riteņa nomaiņa
Nepieciešamie instrumenti
- Domkrats : ļauj veikt automašīnas
pacelšanu.
- Riteņa demontāžas atslēga : ļauj atskrūvēt
riteņa fiksācijas skrūves.
- Svira : ļauj veikt domkrata atvēršanu.
Šie instrumenti netiek piegādāti kopā ar
automašīnu.
Automašīnas apstādināšana
Novietojiet automašīnu tā, lai tā
netraucētu satiksmei : novietošanas
vietai jābūt horizontālai, stabilai un
neslīdošai.
Ieslēdziet stāvbremzi, izslēdziet
aizdedzi un pārslēdziet gaitas slēdzi
pozīcijā P
, lai nobloķētu riteņus.
Novietojiet balstus zem riteņa, kas
atrodas pa diagonāli no maināmā
riteņa.
Pārliecinieties, ka pasažieri, kas
izkāpuši no automašīnas, atrodas drošā
zonā.
Nestrādājiet zem automašīnas, kas
pacelta ar domkratu ; izmantojiet balsta
statni.
Page 97 of 166
8
Praktiskā informācija
95
)

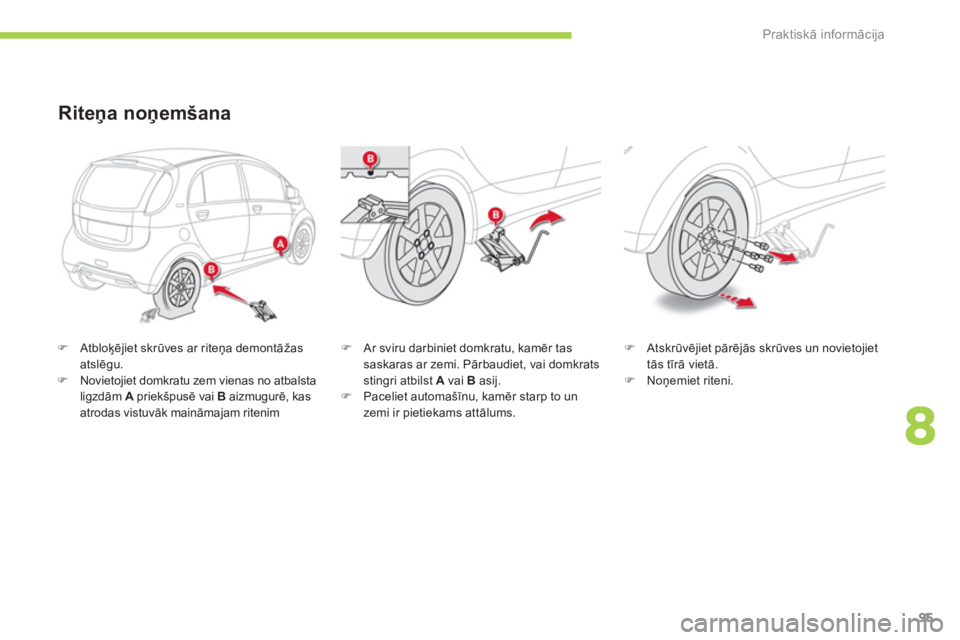

Atbloķējiet skrūves ar riteņa demontāžas
atslēgu.
)
Novietojiet domkratu zem vienas no atbalsta
ligzdām A
priekšpusē vai B
aizmugurē, kas
atrodas vistuvāk maināmajam ritenim
Riteņa noņemšana
)
Ar sviru darbiniet domkratu, kamēr tas
saskaras ar zemi. Pārbaudiet, vai domkrats
stingri atbilst A
vai B
asij.
)
Paceliet automašīnu, kamēr starp to un
zemi ir pietiekams attālums.
)
Atskrūvējiet pārējās skrūves un novietojiet
tās tīrā vietā.
)
Noņemiet riteni.
Page 98 of 166
i
Praktiskā informācija
96
Riteņa uzlikšana
)
Uzstādiet riteni.
)
Ar roku pieskrūvējiet skrūves.
)
Viegli pievelciet skrūves, izmantojot riteņa
demontāžas atslēgu.
)
Nolaidiet automašīnu.
)
Salokiet domkratu un noņemiet to.
)
Pievelciet līdz galam citas skrūves,
izmantojot riteņa atslēgu.
Pēc riteņa maiņas
Iespējami ātri pārbaudiet jaunā riteņa
stiprinājumu un skrūvju spriegojumu
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Page 99 of 166
8
!
Praktiskā informācija
97

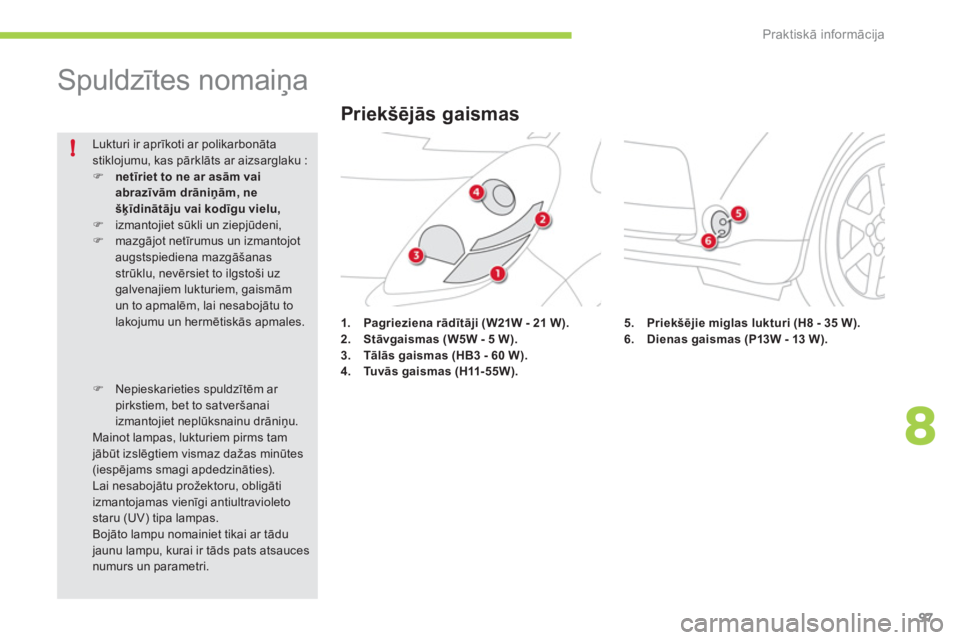

Spuldzītes nomaiņa
1.
Pagrieziena rādītāji
(W21W - 21 W).
2.
Stāvgaismas (W5W - 5 W).
3.
Tālās gaismas (HB3 - 60 W).
4.
Tu vās gaismas (
H11
-55W).
Lukturi ir aprīkoti ar polikarbonāta
stiklojumu, kas pārklāts ar aizsarglaku :
)
netīriet to ne ar asām vai
abrazīvām drāniņām, ne
šķīdinātāju vai kodīgu vielu,
)
izmantojiet sūkli un ziepjūdeni,
)
mazgājot netīrumus un izmantojot
augstspiediena mazgāšanas
strūklu, nevērsiet to ilgstoši uz
galvenajiem lukturiem, gaismām
un to apmalē
m, lai nesabojātu to
lakojumu un hermētiskās apmales.
)
Nepieskarieties spuldzītēm ar
pirkstiem, bet to satveršanai
izmantojiet neplūksnainu drāniņu.
Mainot lampas, lukturiem pirms tam
jābūt izslēgtiem vismaz dažas minūtes
(iespējams smagi apdedzināties).
Lai nesabojātu prožektoru, obligāti
izmantojamas vienīgi antiultravioleto
staru (UV) tipa lampas.
Bojāto lampu nomainiet tikai ar tādu
jaunu lampu, kurai ir tāds pats atsauces
numurs un parametri.
Priekšējās gaismas
5.
Priekšējie miglas lukturi (H8 - 35 W).
6.
Dienas gaismas (P13W - 13 W).
Page 100 of 166
Praktiskā informācija
98
)

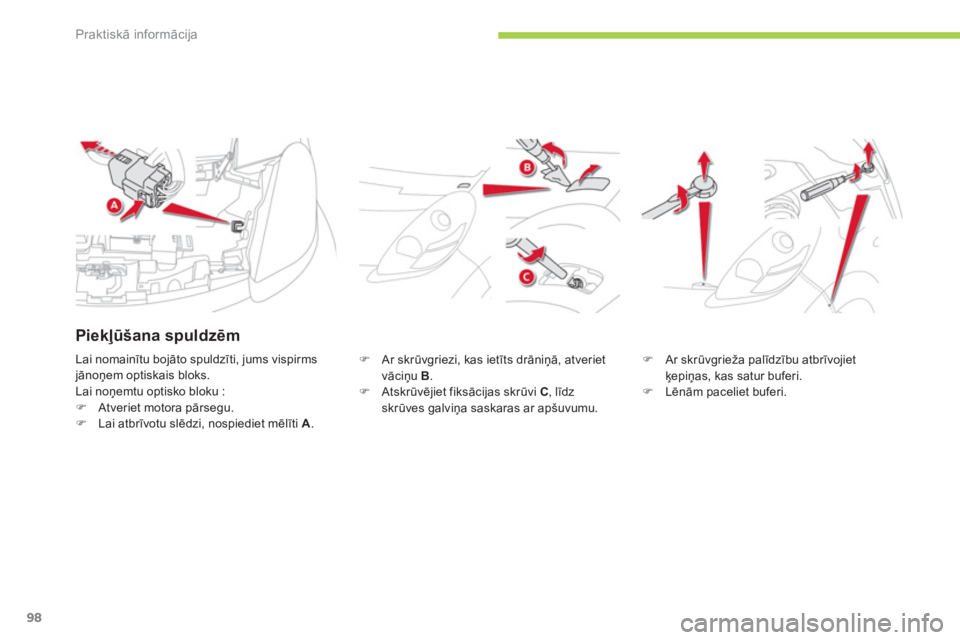

Ar skrūvgriezi, kas ietīts drāniņā, atveriet
vāciņu B
.
)
Atskrūvējiet fiksācijas skrūvi C
, līdz
skrūves galviņa saskaras ar apšuvumu.
)
Ar skrūvgrieža palīdzību atbrīvojiet
ķepiņas, kas satur buferi.
)
Lēnām paceliet buferi. Lai nomainītu bojāto spuldzīti, jums vispirms
jānoņem optiskais bloks.
Lai noņemtu optisko bloku :
)
Atveriet motora pārsegu.
)
Lai atbrīvotu slēdzi, nospiediet mēlīti A
.
Piekļūšana spuldzēm
