CITROEN C-ZERO 2012 Lietošanas Instrukcija (in Latvian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-ZERO, Model: CITROEN C-ZERO 2012Pages: 166, PDF Size: 9.47 MB
Page 101 of 166
8
Praktiskā informācija
99
)

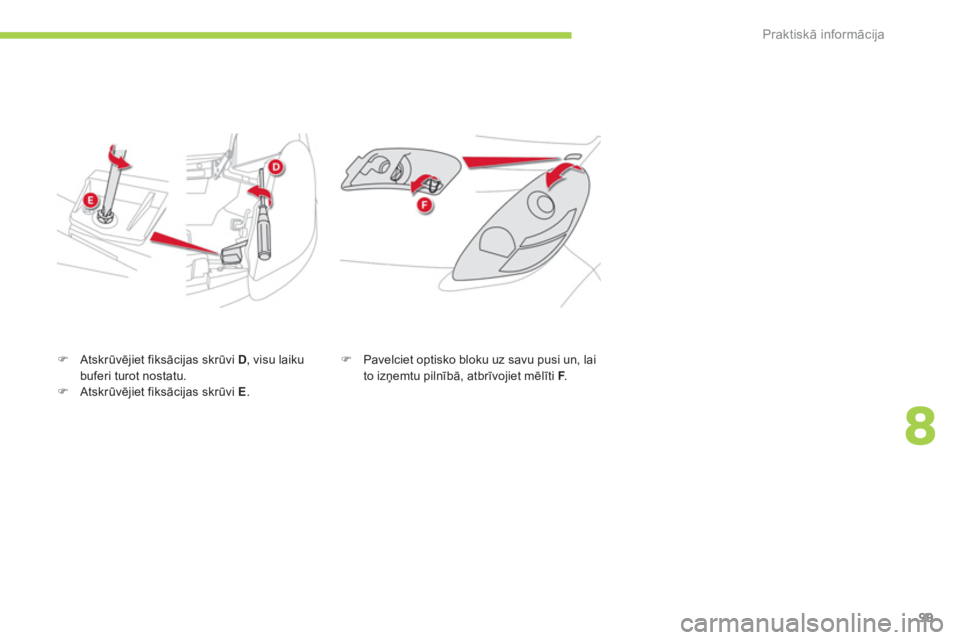

Atskrūvējiet fiksācijas skrūvi D
, visu laiku
buferi turot nostatu.
)
Atskrūvējiet fiksācijas skrūvi E
.
)
Pavelciet optisko bloku uz savu pusi un, lai
to izņemtu pilnībā, atbrīvojiet mēlīti F
.
Page 102 of 166
i
Praktiskā informācija
100

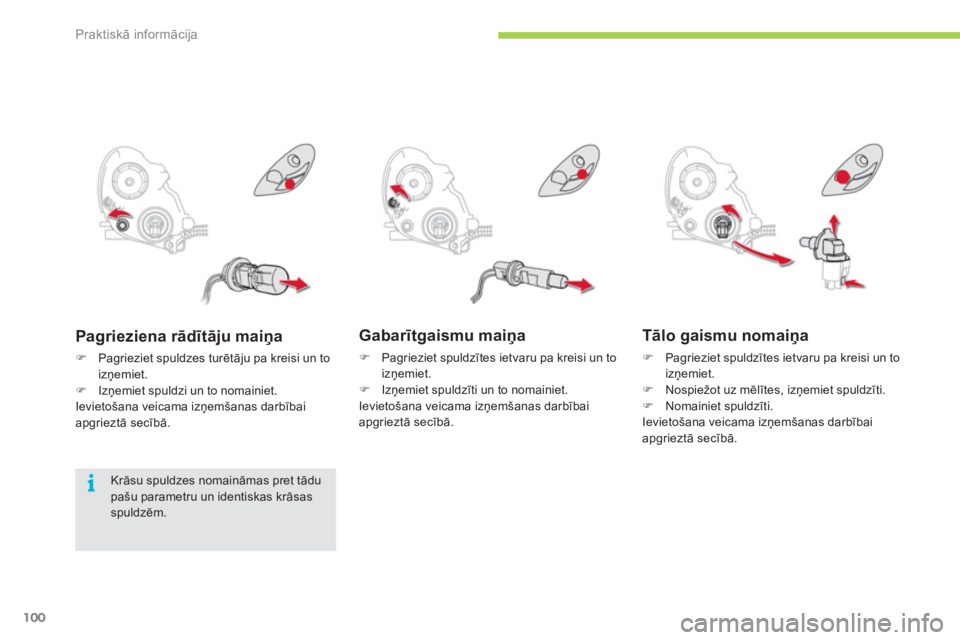

Gabarītgaismu maiņa
)
Pagrieziet spuldzītes ietvaru pa kreisi un to
izņemiet.
)
Izņemiet spuldzīti un to nomainiet.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Tālo gaismu nomaiņa
)
Pagrieziet spuldzītes ietvaru pa kreisi un to
izņemiet.
)
Nospiežot uz mēlītes, izņemiet spuldzīti.
)
Nomainiet spuldzīti.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Pagrieziena rādītāju maiņa
)
Pagrieziet spuldzes turētāju pa kreisi un to
izņemiet.
)
Izņemiet spuldzi un to nomainiet.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Krāsu spuldzes nomaināmas pret tādu
pašu parametru un identiskas krāsas
spuldzēm.
Page 103 of 166
8
Praktiskā informācija
101

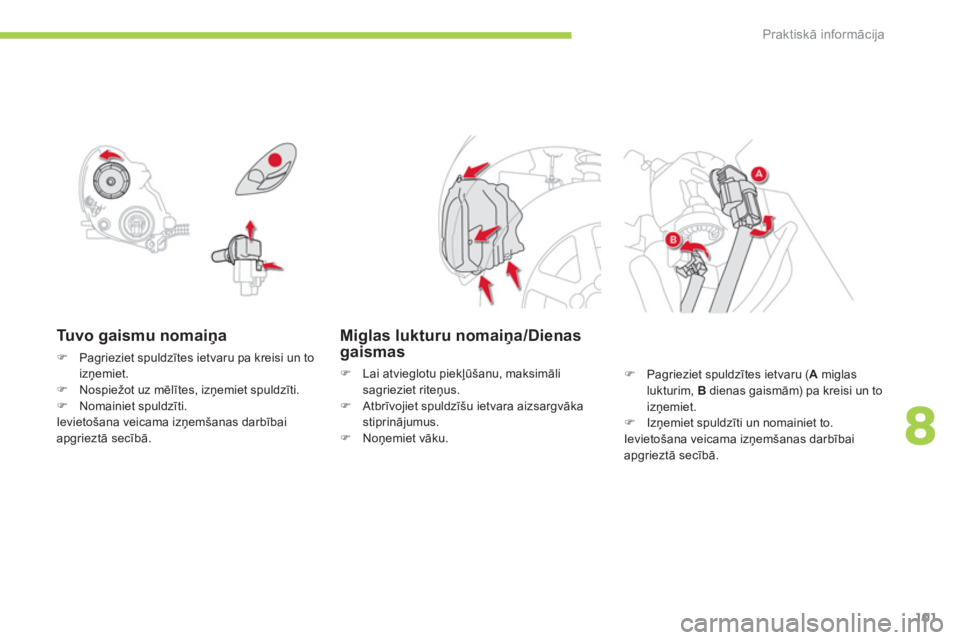

Tuvo gaismu nomaiņa
)
Pagrieziet spuldzītes ietvaru pa kreisi un to
izņemiet.
)
Nospiežot uz mēlītes, izņemiet spuldzīti.
)
Nomainiet spuldzīti.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Miglas lukturu nomaiņa/Dienas
gaismas
)
Lai atvieglotu piekļūšanu, maksimāli
sagrieziet riteņus.
)
Atbrīvojiet spuldzīšu ietvara aizsargvāka
stiprinājumus.
)
Noņemiet vāku.
)
Pagrieziet spuldzītes ietvaru ( A
miglas
lukturim, B
dienas gaismām) pa kreisi un to
izņemiet.
)
Izņemiet spuldzīti un nomainiet to.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Page 104 of 166
i
i
Praktiskā informācija
102

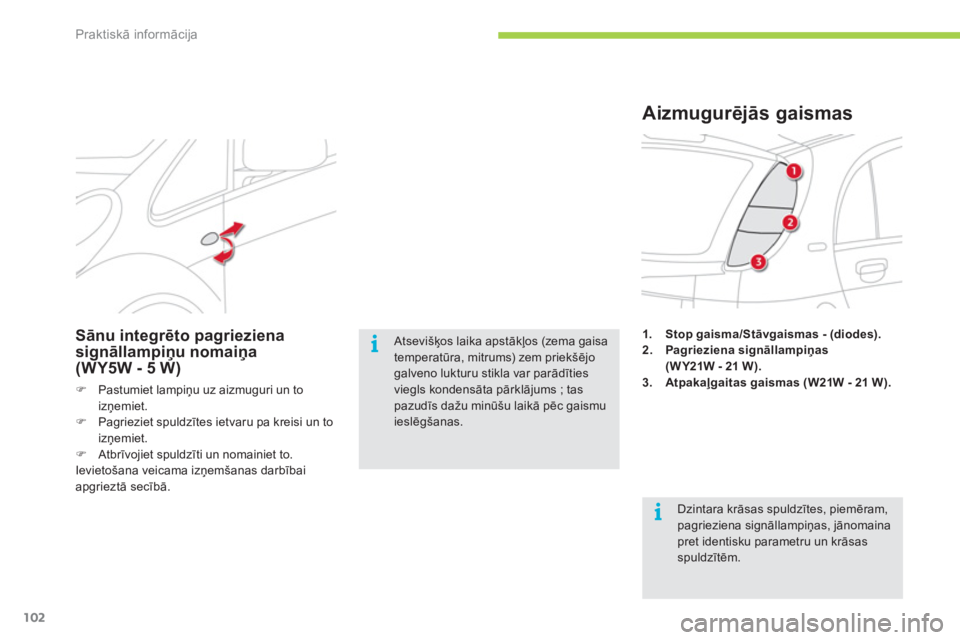

1.
Stop gaisma/Stāvgaismas - (diodes).
2.
Pagrieziena signāllampiņas
(W Y21W - 21 W).
3.
Atpakaļgaitas gaismas (W21W - 21 W).
Aizmugurējās gaismas
Dzintara krāsas spuldzītes, piemēram,
pagrieziena signāllampiņas, jānomaina
pret identisku parametru un krāsas
spuldzītēm. Atsevišķos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo
galveno lukturu stikla var parādīties
viegls kondensāta pārklājums ; tas
pazudīs dažu minūšu laikā pēc gaismu
ieslēgšanas.
Sānu integrēto pagrieziena
signāllampiņu nomaiņa
(WY5W - 5 W)
)
Pastumiet lampiņu uz aizmuguri un to
izņemiet.
)
Pagrieziet spuldzītes ietvaru pa kreisi un to
izņemiet.
)
Atbrīvojiet spuldzīti un nomainiet to.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Page 105 of 166
8
Praktiskā informācija
103

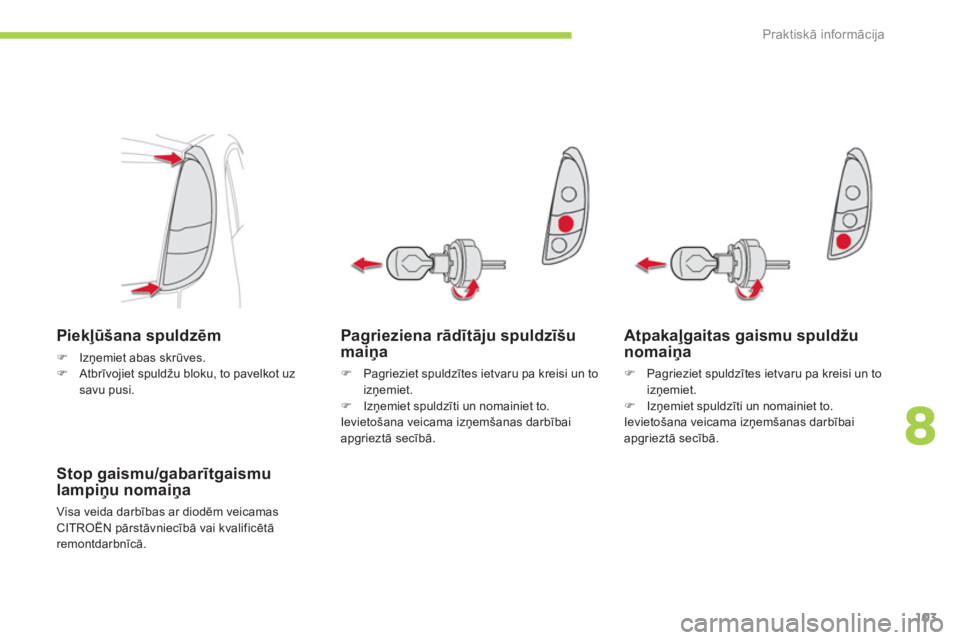

Pagrieziena rādītāju spuldzīšu
maiņa
)
Pagrieziet spuldzītes ietvaru pa kreisi un to
izņemiet.
)
Izņemiet spuldzīti un nomainiet to.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Piekļūšana spuldzēm
)
Izņemiet abas skrūves.
)
Atbrīvojiet spuldžu bloku, to pavelkot uz
savu pusi.
Stop gaismu/gabarītgaismu
lampiņu nomaiņa
Visa veida darbības ar diodēm veicamas
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Atpakaļgaitas gaismu spuldžu
nomaiņa
)
Pagrieziet spuldzītes ietvaru pa kreisi un to
izņemiet.
)
Izņemiet spuldzīti un nomainiet to.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Page 106 of 166
Praktiskā informācija
104

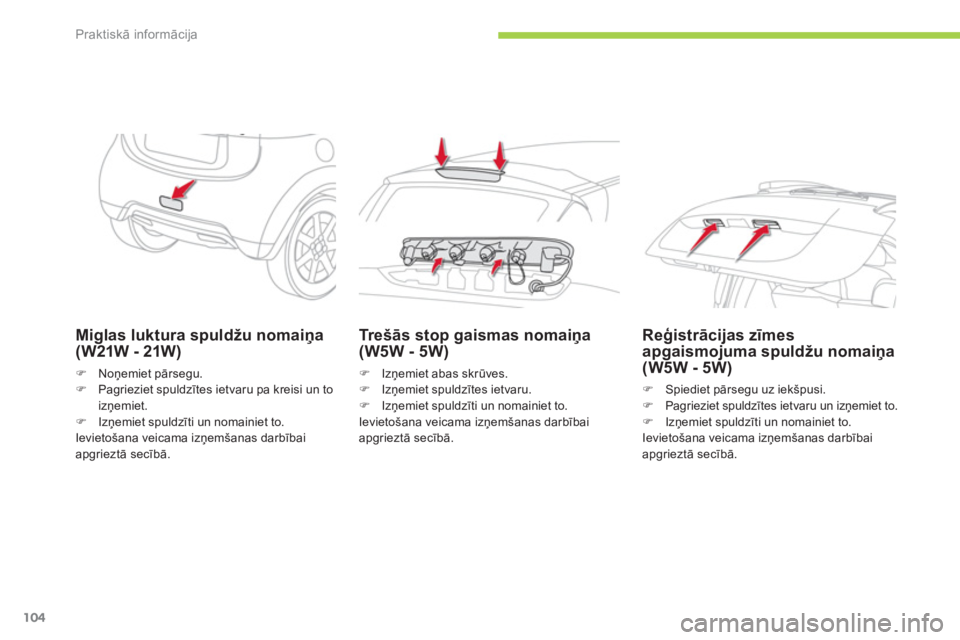

Miglas luktura spuldžu nomaiņa
(W21W - 21W)
)
Noņemiet pārsegu.
)
Pagrieziet spuldzītes ietvaru pa kreisi un to
izņemiet.
)
Izņemiet spuldzīti un nomainiet to.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Tr e šās stop gaismas nomaiņa
(W5W - 5W)
)
Izņemiet abas skrūves.
)
Izņemiet spuldzītes ietvaru.
)
Izņemiet spuldzīti un nomainiet to.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Reģistrācijas zīmes
apgaismojuma spuldžu nomaiņa
(W5W - 5W)
)
Spiediet pārsegu uz iekšpusi.
)
Pagrieziet spuldzītes ietvaru un izņemiet to.
)
Izņemiet spuldzīti un nomainiet to.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
Page 107 of 166
8
i
!
Praktiskā informācija
105
Drošinātāja nomaiņa
Izņemšanai paredzētā pincete ir nostiprināta
borta paneļa (kreisajā pusē) drošinātāju kastes
vāka iekšpusē.
Lai tai piekļūtu :
)
Atknipsējiet vāku un to pilnībā noņemiet,
pavelkot uz savu pusi.
)
Izņemiet pinceti.
Piekļūšana instrumentiem
Pirms drošinātāja nomaiņas vispirms ir
jānoskaidro defekta cēlonis un tas jānovērš.
)
Pārbaudiet, lai slēdzis atrastos pozīcijā
" LOCK
".
)
Salabojiet bojāto drošinātāju, pārbaudot tā
tinuma stāvokli.
Drošinātāja nomaiņa
Labs Slikts
)
Lai izņemtu drošinātāju, izmantojiet tam
paredzēto pinceti.
)
Bojāto drošinātāju vienmēr nomainiet ar
ekvivalentas intensitātes drošinātāju.
)
Pārbaudiet atbilstību starp numuru, kas
iegravēts uz kastes, drošinātāja iegravēto
intensitāti un tabulu zemāk. CITROËN neatbild par zaudējumiem
un bojājumiem, kas jūsu automašīnai
radušies sakarā ar nepiemērotu,
CITROËN neieteiktu palīgierīču
uzstādīšanu vai iekārtu uzstādīšanu,
neievērojot uzstādīšanas priekšrakstus,
īpaši tad, ja papildus pieslēgto
aparātu kopē
jais patēriņš ir lielāks par
10 mikroampēriem. Jūsu automašīnas elektriskā sistēma ir
paredzēta, lai darbotos ar sērijveida vai
papildu aprīkojumu.
Pirms citu aprīkojumu vai aksesuāru
uzstādīšanas jūsu automašīnā
vispirms konsultējieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Page 108 of 166
Praktiskā informācija
106
Drošinātāji salona grīdā
Drošinātāju kaste atrodas bor ta paneļa
apakšējā daļā (kreisajā pusē).
Drošinātāja Nr.
Intensitāte
Funkcijas
1
7,5 A
Priekšējās un aizmugurējās kreisās puses gabarītgaismas.
2
15 A
Papildpiederumu ligzda.
3
-
Nav izmantots.
4
7,5 A
Starteris.
5
20 A
Audio sistēma.
6
-
Nav izmantots.
7
7, 5 A
Borta aprīkojums, priekšējās un aizmugurējās labās puses gabarītgaismas.
8
7,5 A
Elektriski vadāmi ārējie atpakaļskata spoguļi.
9
7,5 A
Uzraudzība.
10
7,5 A
Gaisa kondicionētājs.
11
10 A
Aizmugurējais miglas lukturis.
12
15 A
Durvju slēdzene.
13
10 A
Plafons.
Page 109 of 166
8
Praktiskā informācija
107

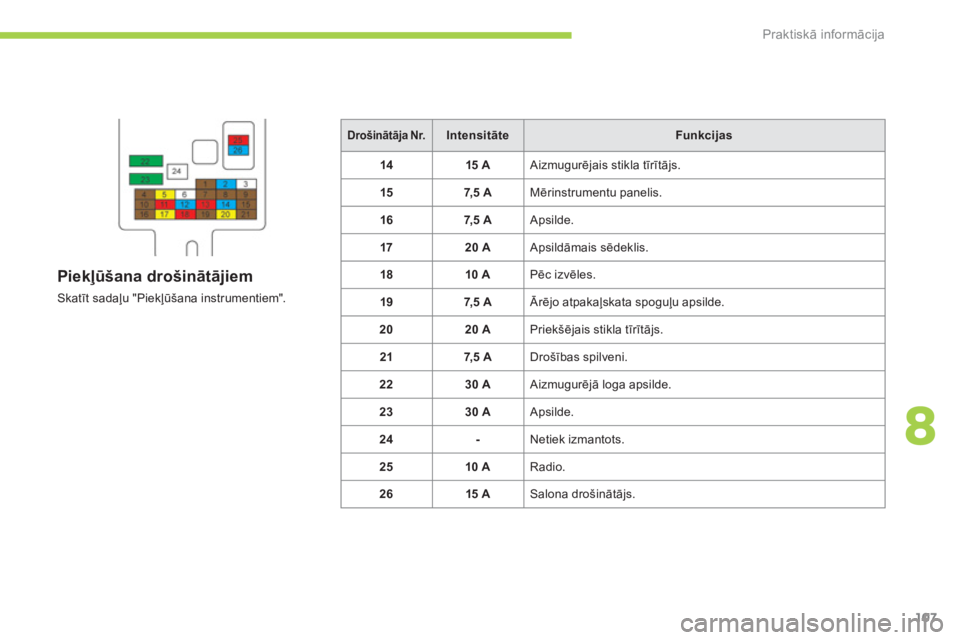

Drošinātāja Nr.
Intensitāte
Funkcijas
14
15 A
Aizmugurējais stikla tīrītājs.
15
7,5 A
Mērinstrumentu panelis.
16
7,5 A
Apsilde.
17
20 A
Apsildāmais sēdeklis.
18
10 A
Pēc izvēles.
19
7,5 A
Ārējo atpakaļskata spoguļu apsilde.
20
20 A
Priekšējais stikla tīrītājs.
21
7, 5 A
Drošības spilveni.
22
30 A
Aizmugurējā loga apsilde.
23
30 A
Apsilde.
24
-
Netiek izmantots.
25
10 A
Radio.
26
15 A
Salona drošinātājs.
Piekļūšana drošinātājiem
Skatīt sadaļu "Piekļūšana instrumentiem".
Page 110 of 166
i
Praktiskā informācija
108

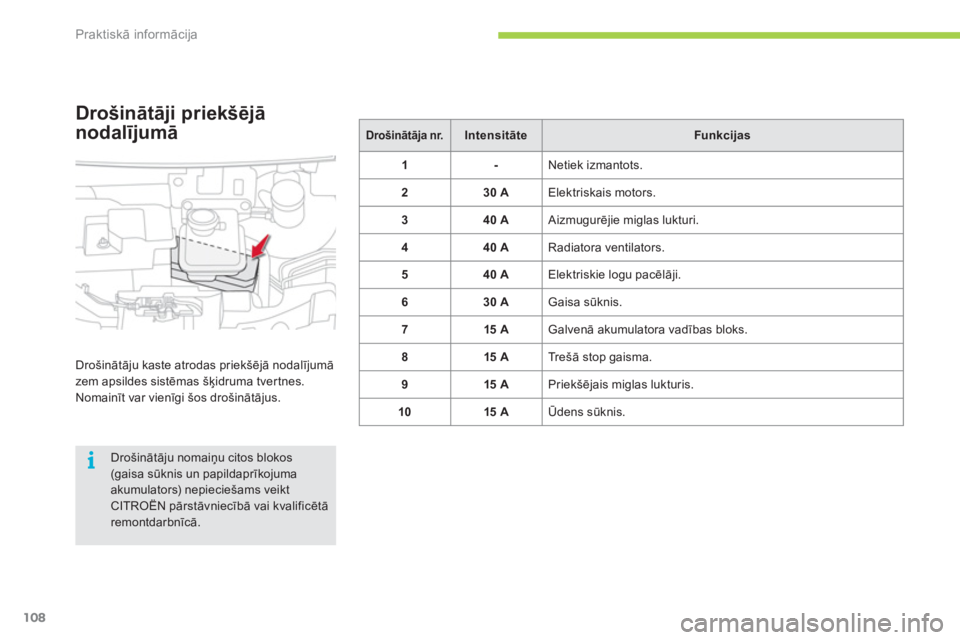

Drošinātāja nr.
Intensitāte
Funkcijas
1
-
Netiek izmantots.
2
30 A
Elektriskais motors.
3
40 A
Aizmugurējie miglas lukturi.
4
40 A
Radiatora ventilators.
5
40 A
Elektriskie logu pacēlāji.
6
30 A
Gaisa sūknis.
7
15 A
Galvenā akumulatora vadības bloks.
8
15 A
Tr e šā stop gaisma.
9
15 A
Priekšējais miglas lukturis.
10
15 A
Ūdens sūknis.
Drošinātāji priekšējā
nodalījumā
Drošinātāju kaste atrodas priekšējā nodalījumā
zem apsildes sistēmas šķidruma tver tnes.
Nomainīt var vienīgi šos drošinātājus.
Drošinātāju nomaiņu citos blokos
(gaisa sūknis un papildaprīkojuma
akumulators) nepieciešams veikt
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
