.Upoznavanje vozila
9

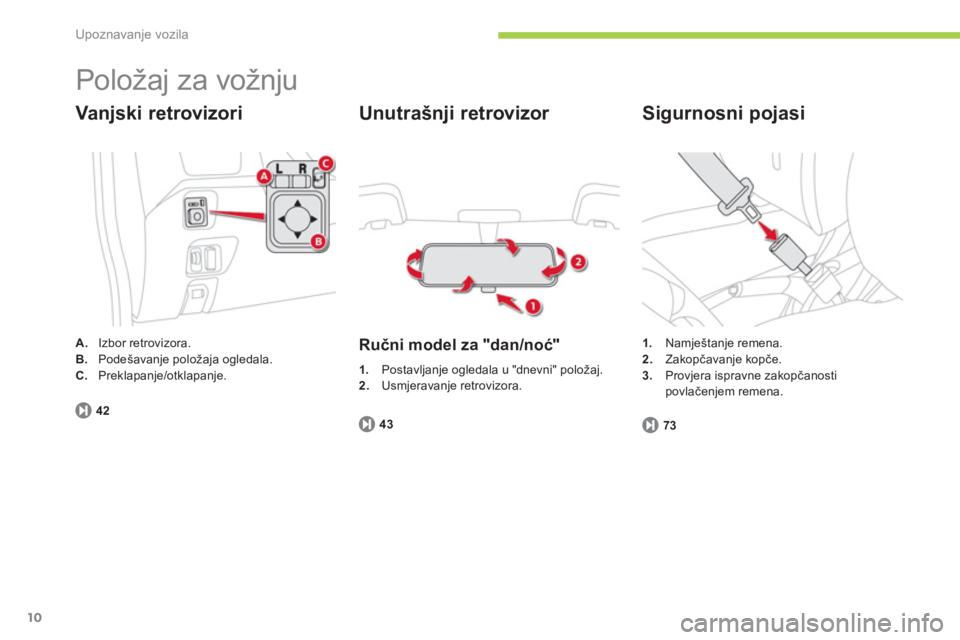

Položaj za vožnju


Prednja sjedala


38





1.
Podešavanje visine naslona za glavu.

2.
Podešavanje nagiba naslona.

3.
Podešavanje visine sjedišta vozača.

4.
Uzdužno podešavanje sjedala.

Upoznavanje vozila
10
Položaj za vožnju


Vanjski retrovizori




A.
Izbor retrovizora.

B.
Podešavanje položaja ogledala.

C.
Preklapanje/otklapanje.

42





Unutrašnji retrovizor


Ručni model za "dan/noć"



1.
Postavljanje ogledala u "dnevni" položaj.

2.
Usmjeravanje retrovizora.

43





1.
Namještanje remena.

2.
Zakopčavanje kopče.

3.
Provjera ispravne zakopčanosti
povlačenjem remena.


Sigurnosni pojasi


73

.Upoznavanje vozila
11

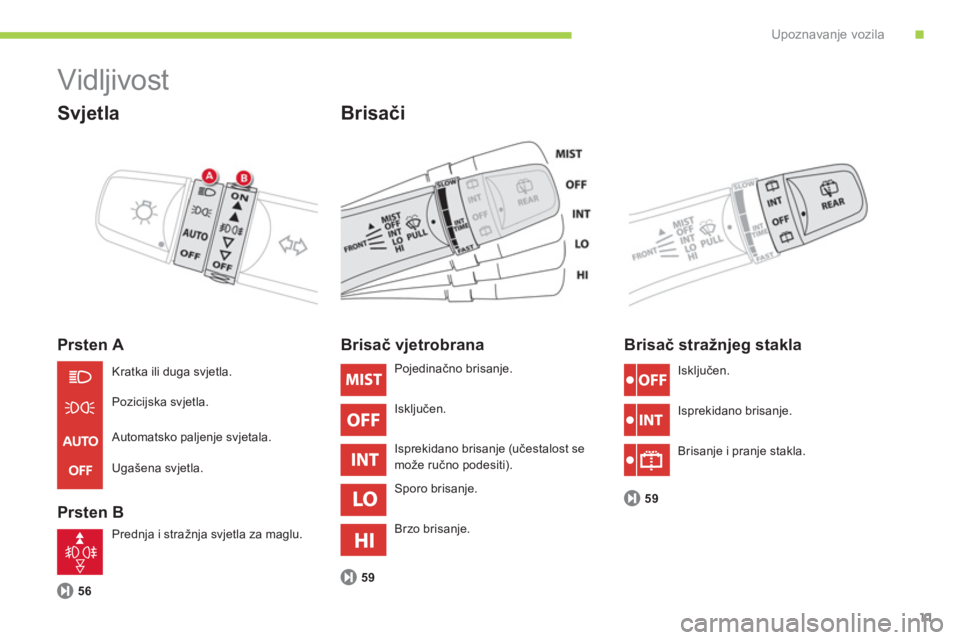

Vidljivost


Svjetla


Prsten A

Prsten B


Brisači


56





Brisač vjetrobrana


59




Brisač stražnjeg stakla


59


Kratka ili duga svjetla.
Pozicijska svjetla.
Automatsko paljenje svjetala.
Ugašena svjetla.
Prednja i stražnja svjetla za maglu. Isključen.
Isprekidano brisanje.
Brisanje i pranje stakla. Pojedinačno brisanje.
Isključen.
Isprekidano brisanje (učestalost se
može ručno podesiti).
Sporo brisanje.
Brzo brisanje.

Upoznavanje vozila
12

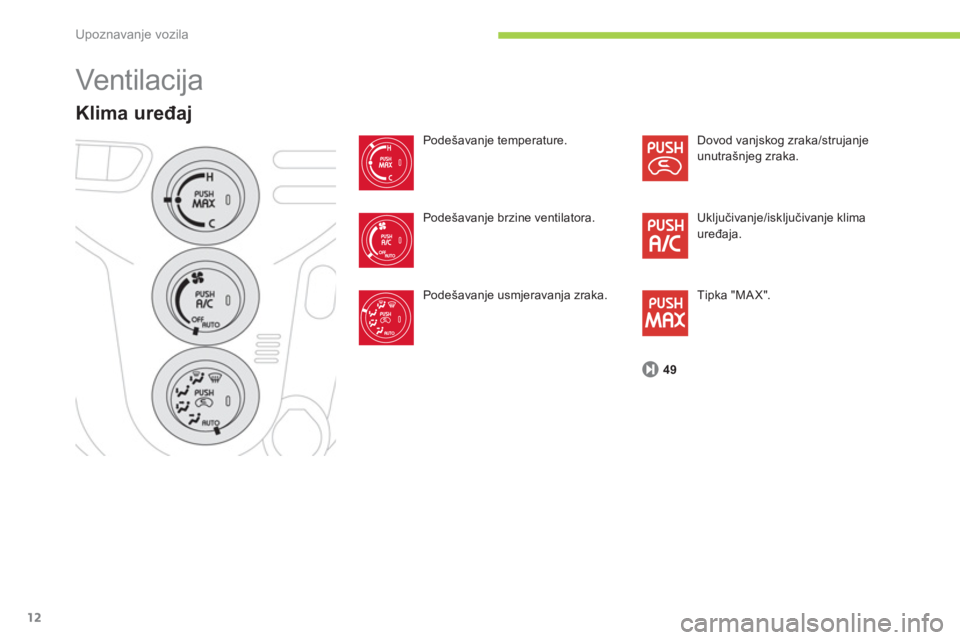

Vent ilac ija


Klima uređaj

Podešavanje temperature.
Podešavanje brzine ventilatora.
Podešavanje usmjeravanja zraka. Dovod vanjskog zraka/strujanje
unutrašnjeg zraka.
Uključivanje/isključivanje klima
uređaja.
Tipka "MA X".

49

.Upoznavanje vozila
13

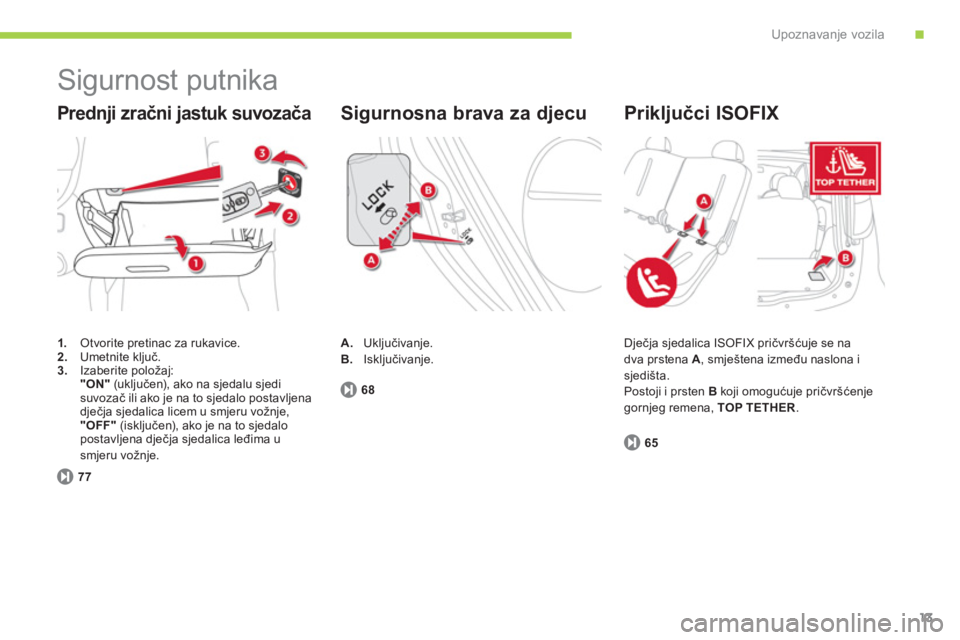

Sigurnost putnika



1.
Otvorite pretinac za rukavice.

2.
Umetnite ključ.

3.
Izaberite položaj:
"ON"
(uk ljučen), ako na sjedalu sjedi
suvozač ili ako je na to sjedalo postavljena
dječja sjedalica licem u smjeru vožnje,
"OFF"
(isključen), ako je na to sjedalo
postavljena dječja sjedalica leđima u
smjeru vožnje.


Prednji zračni jastuk suvozača

Dječja sjedalica ISOFIX pričvršćuje se na
dva prstena A
, smještena između naslona i
sjedišta.
Postoji i prsten B
koji omogućuje pričvršćenje
gornjeg remena, TOP TETHER
.


Priključci ISOFIX


77




Sigurnosna brava za djecu



A.
Uključivanje.

B.
Isključivanje.

68



65

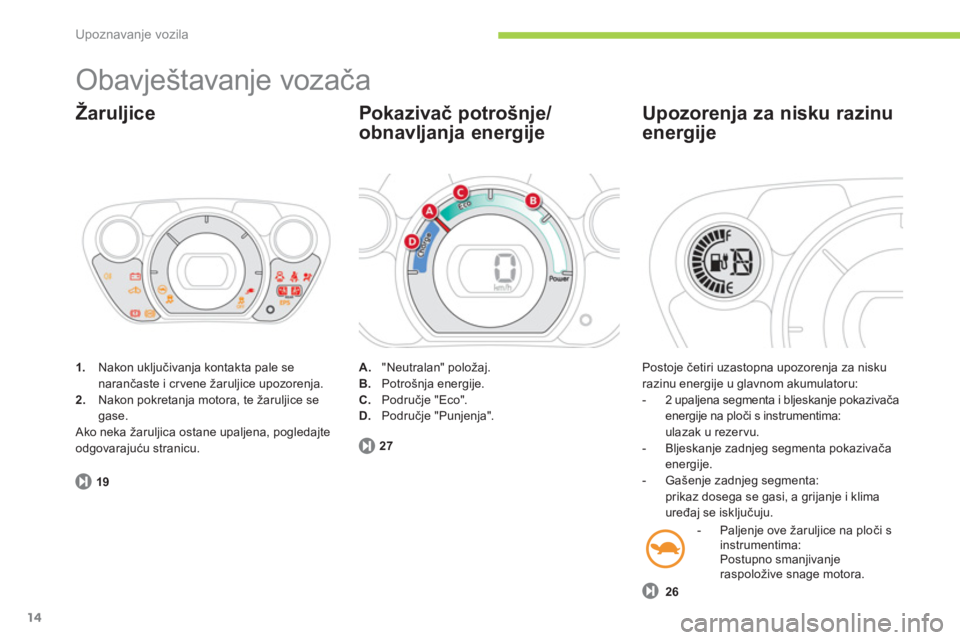

Upoznavanje vozila
14
Obavještavanje vozača



1.
Nakon uključivanja kontakta pale se
narančaste i cr vene žaruljice upozorenja.

2.
Nakon pokretanja motora, te žaruljice se
gase.
Ako neka žaruljica ostane upaljena, pogledajte
odgovarajuću stranicu.


Žaruljice


19



A.
"Neutralan" položaj.

B.
Potrošnja energije.

C.
Područje "Eco".

D.
Područje "Punjenja".


Pokazivač potrošnje/
obnavljanja energije

27

Postoje četiri uzastopna upozorenja za nisku
razinu energije u glavnom akumulatoru:


- 2 upaljena segmenta i bljeskanje pokazivača
energije na ploči s instrumentima:
ulazak u rezervu.

- Bljeskanje zadnjeg segmenta pokazivača
energije.

- Gašenje zadnjeg segmenta:
prikaz dosega se gasi, a grijanje i klima
uređaj se isključuju.


Upozorenja za nisku razinu
energije

- Paljenje ove žaruljice na ploči s
instrumentima:
Postupno smanjivanje
raspoložive snage motora.

26

.Upoznavanje vozila
15

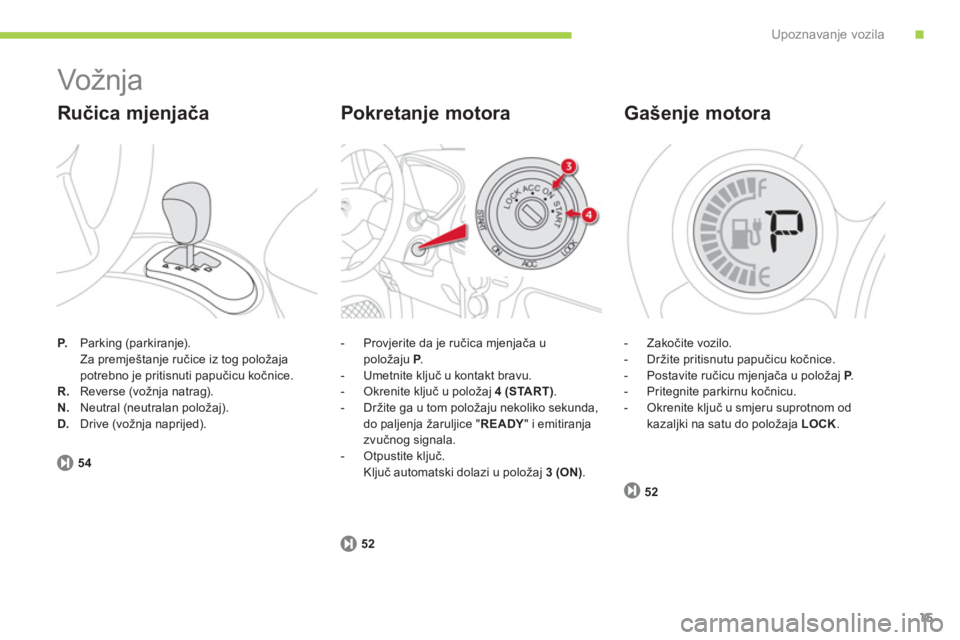

Vožnja


P.
Parking (parkiranje).
Za premještanje ručice iz tog položaja
potrebno je pritisnuti papučicu kočnice.

R.
Reverse (vožnja natrag).

N.
Neutral (neutralan položaj).

D.
Drive (vožnja naprijed).


Ručica mjenjača


54



- Provjerite da je ručica mjenjača u
položaju P
.

- Umetnite ključ u kontakt bravu.

- Okrenite ključ u položaj 4 (START)
.

- Držite ga u tom položaju nekoliko sekunda,
do paljenja žaruljice " READY
" i emitiranja
zvučnog signala.

- Otpustite ključ.
Ključ automatski dolazi u položaj 3 (ON)
.


Pokretanje motora


52



- Zakočite vozilo.

- Držite pritisnutu papučicu kočnice.

- Postavite ručicu mjenjača u položaj P
.

- Pritegnite parkirnu kočnicu.

- Okrenite ključ u smjeru suprotnom od
kazaljki na satu do položaja LOCK
.


Gašenje motora


52

i!
!
!
!
Upoznavanje vozila
16

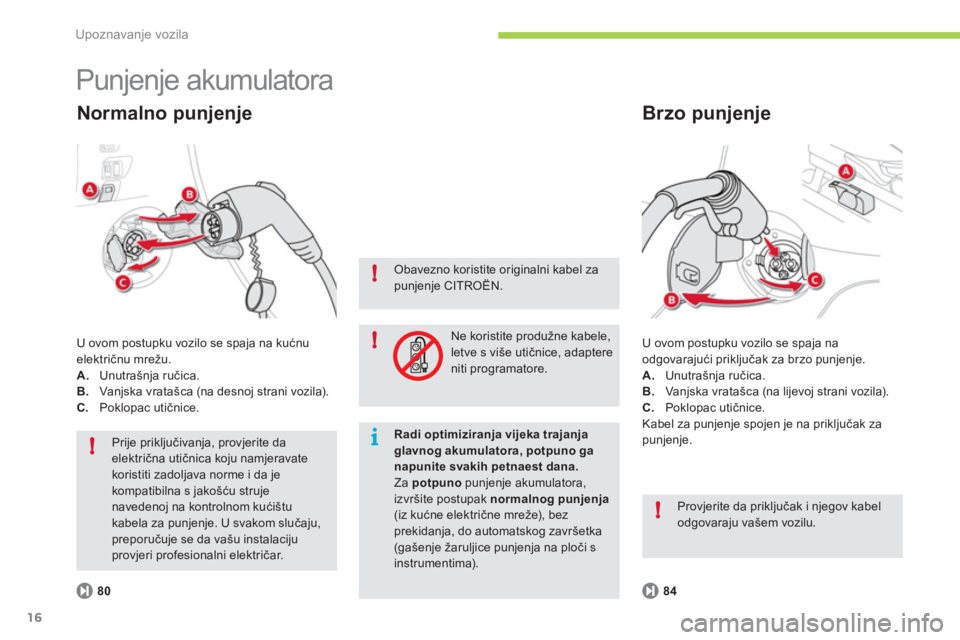

Punjenje akumulatora

U ovom postupku vozilo se spaja na
odgovarajući priključak za brzo punjenje.


A.
Unutrašnja ručica.

B.
Vanjska vratašca (na lijevoj strani vozila).

C.
Poklopac utičnice.
Kabel za punjenje spojen je na priključak za
punjenje.

Brzo punjenje


84
U ovom postupku vozilo se spaja na kućnu
električnu mrežu.


A.
Unutrašnja ručica.

B.
Vanjska vratašca (na desnoj strani vozila).

C.
Poklopac utičnice.


Normalno punjenje


80


Radi optimiziranja vijeka trajanja
glavnog akumulatora, potpuno ga
napunite svakih petnaest dana.

Za potpuno
punjenje akumulatora,
izvršite postupak normalnog punjenja

(iz kućne električne mreže), bez
prekidanja, do automatskog završetka
(gašenje žaruljice punjenja na ploči s
instrumentima).
Prije priključivanja, provjerite da
električna utičnica koju namjeravate
koristiti zadoljava norme i da je
kompatibilna s jakošću struje
navedenoj na kontrolnom kućištu
kabela za punjenje. U svakom slučaju,
preporučuje se da vašu instalaciju
provjeri profesionalni električar.
Provjerite da priključak i njegov kabel
odgovaraju vašem vozilu.
Obavezno koristite originalni kabel za
punjenje CITROËN.
Ne koristite produžne kabele,
letve s više utičnice, adaptere
niti programatore.

.Upoznavanje vozila
17

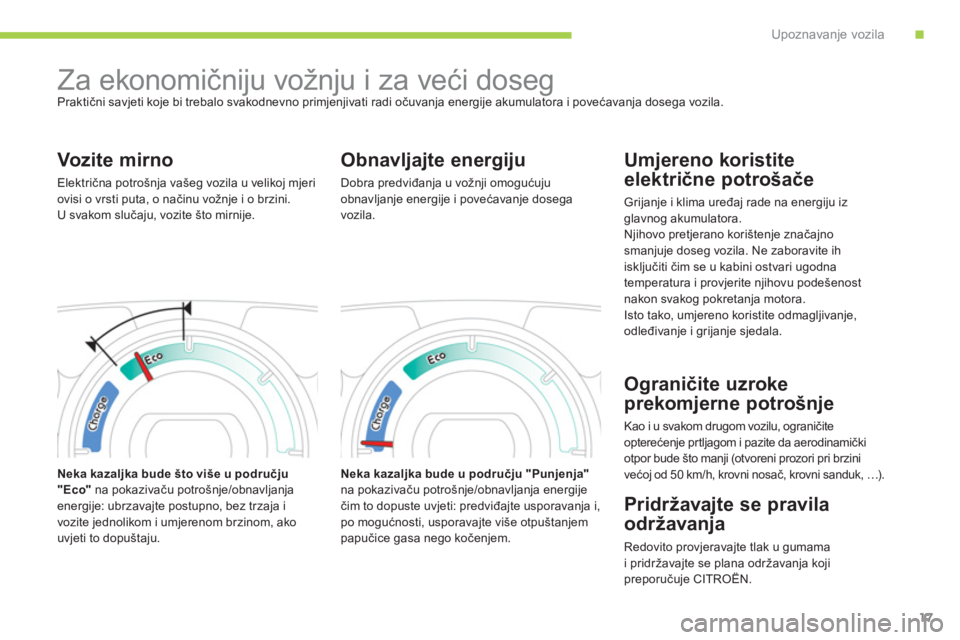

Za ekonomičniju vožnju i za veći doseg
Praktični savjeti koje bi trebalo svakodnevno primjenjivati radi očuvanja energije akumulatora i povećavanja dosega vozila.


Voz i t e mir no

Električna potrošnja vašeg vozila u velikoj mjeri
ovisi o vrsti puta, o načinu vožnje i o brzini.
U svakom slučaju, vozite što mirnije.

Neka kazaljka bude što više u području
"Eco"
na pokazivaču potrošnje/obnavljanja
energije: ubrzavajte postupno, bez trzaja i
vozite jednolikom i umjerenom brzinom, ako
uvjeti to dopuštaju.


Obnavljajte energiju

Dobra predviđanja u vožnji omogućuju
obnavljanje energije i povećavanje dosega
vozila.

Neka kazaljka bude u području "Punjenja"

na pokazivaču potrošnje/obnavljanja energije
čim to dopuste uvjeti: predviđajte usporavanja i,
po mogućnosti, usporavajte više otpuštanjem
papučice gasa nego kočenjem.


Umjereno koristite
električne potrošače

Grijanje i klima uređaj rade na energiju iz
glavnog akumulatora.
Njihovo pretjerano korištenje značajno
smanjuje doseg vozila. Ne zaboravite ih
isključiti čim se u kabini ostvari ugodna
temperatura i provjerite njihovu podešenost
nakon svakog pokretanja motora.
Isto tako, umjereno koristite odmagljivanje,
odleđivanje i grijanje sjedala.


Ograničite uzroke
prekomjerne potrošnje
Kao i u svakom drugom vozilu, ograničite
opterećenje pr tljagom i pazite da aerodinamički
otpor bude što manji (otvoreni prozori pri brzini
većoj od 50 km/h, krovni nosač, krovni sanduk, …).


Pridržavajte se pravila
održavanja
Redovito provjeravajte tlak u gumama
i pridržavajte se plana održavanja koji
preporučuje CITROËN.

Provjera rada
18

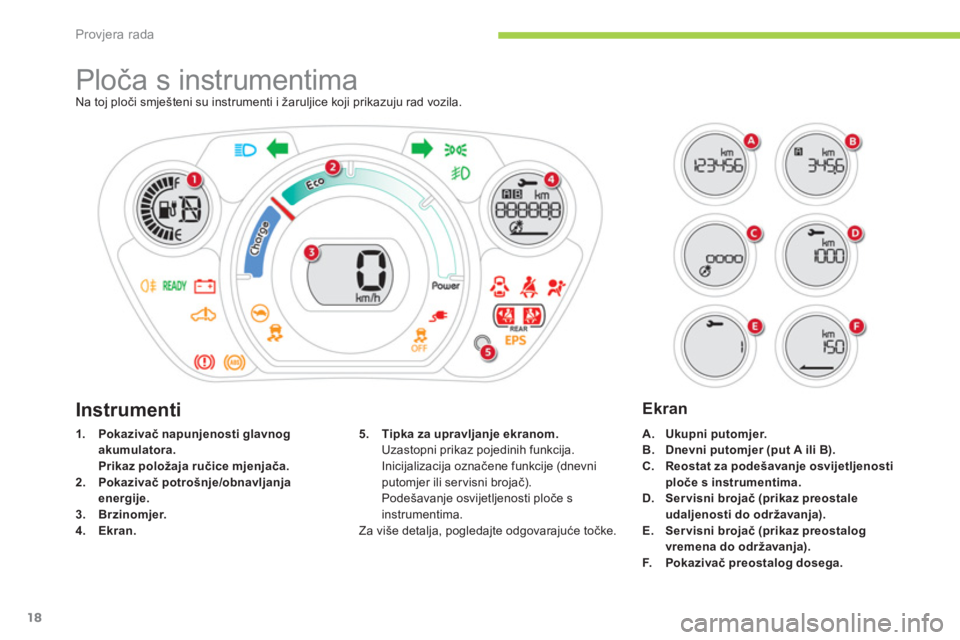

Ploča s instrumentima
Na toj ploči smješteni su instrumenti i žaruljice koji prikazuju rad vozila.


1.
Pokazivač napunjenosti glavnog
akumulatora.
Prikaz položaja ručice mjenjača.


2.
Pokazivač potrošnje/

obnavljanja


energije.


3.
Brzinomjer.


4.
Ekran.


A.
Ukupni putomjer.


B.
Dnevni putomjer (put A ili B).


C.
Reostat za podešavanje osvijetljenosti
ploče s instrumentima.


D.
Servisni brojač (prikaz preostale
udaljenosti do održavanja).


E.
Servisni brojač (prikaz preostalog
vremena do održavanja).


F.
Pokazivač preostalog dosega.




5.
Tipka za upravljanje ekranom.


Uzastopni prikaz pojedinih funkcija.
Inicijalizacija označene funkcije (dnevni
putomjer ili servisni brojač).
Podešavanje osvijetljenosti ploče s
instrumentima.
Za više detalja, pogledajte odgovarajuće to
čke.


Instrumenti

Ekran
