CITROEN C-ZERO 2012 Upute Za Rukovanje (in Croatian)

1
!
Provjera rada
19

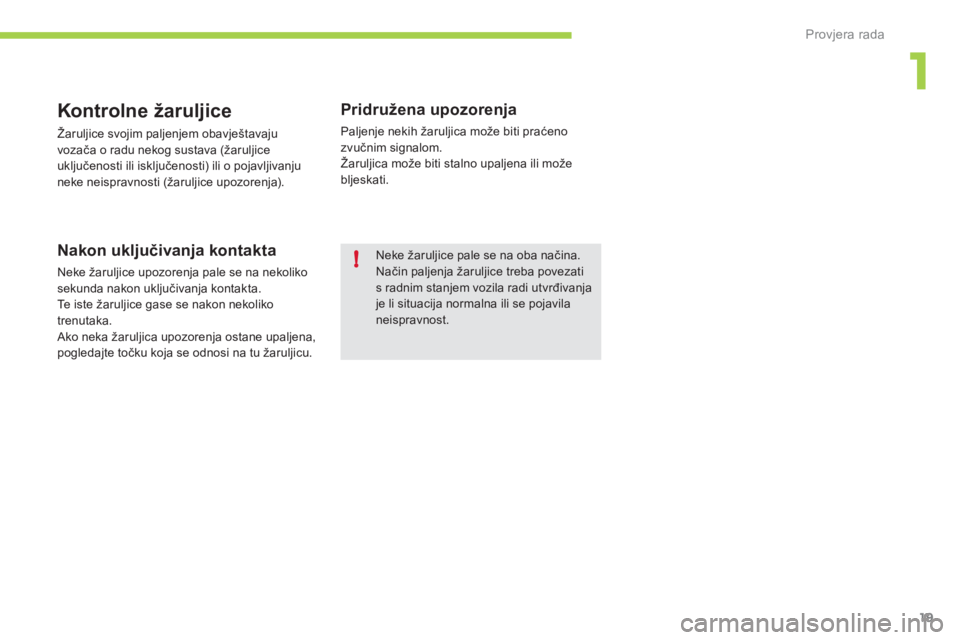

Kontrolne žaruljice

Žaruljice svojim paljenjem obavještavaju
vozača o radu nekog sustava (žaruljice
uključenosti ili isključenosti) ili o pojavljivanju
neke neispravnosti (žaruljice upozorenja).

Nakon uključivanja kontakta

Neke žaruljice upozorenja pale se na nekoliko
sekunda nakon uključivanja kontakta.
Te iste žaruljice gase se nakon nekoliko
trenutaka.
Ako neka žaruljica upozorenja ostane upaljena,
pogledajte točku koja se odnosi na tu žaruljicu.


Pridružena upozorenja

Paljenje nekih žaruljica može biti praćeno
zvučnim signalom.
Žaruljica može biti stalno upaljena ili može
bljeskati.
Neke žaruljice pale se na oba načina.
Način paljenja žaruljice treba povezati
s radnim stanjem vozila radi utvrđivanja
je li situacija normalna ili se pojavila
neispravnost.

Provjera rada
20

Žaruljice uključenosti

Paljenje jedne od ovih žaruljica na ploči s instrumentima pokazuje da je odgovarajući sustav uključen.



Žaruljica



Stanje



Uzrok



Rješenja/napomene








Lijevi pokazivač
smjera


Bljeskanje uz zvuk. Sklopka svjetala je pomaknuta prema
dolje.






Desni pokazivač
smjera


Bljeskanje uz zvuk. Sklopka svjetala je pomaknuta prema
gore.






Četiri žmigavca


Bljeskanje uz zvuk. Funkcija četiri žmigavca uključena je
prekidačem na armaturnoj ploči. Lijevi i desni pokazivač smjera i njihove žaruljice
istovremeno bljeskaju.





Pozicijska
svjetla

i/ili kratka
svjetla


Stalno upaljena. Upaljena su pozicijska svjetla i/ili
kratka svjetla.






Prednja svjetla
za maglu


Stalno upaljena. Uključena su prednja svjetla za
maglu. Prednja svjetla za maglu gase se okretanjem prstena
za dva zakreta prema natrag.





Stražnje svjetlo
za maglu


Stalno upaljena. Uključeno je stražnje svjetlo za
maglu. Stražnje svjetlo za maglu gasi se okretanjem prstena
prema natrag.





Dugo svjetlo


Stalno upaljena. Sklopku svjetala povukli ste prema
sebi. Opet povucite sklopku za povratak na kratko svjetlo.

1

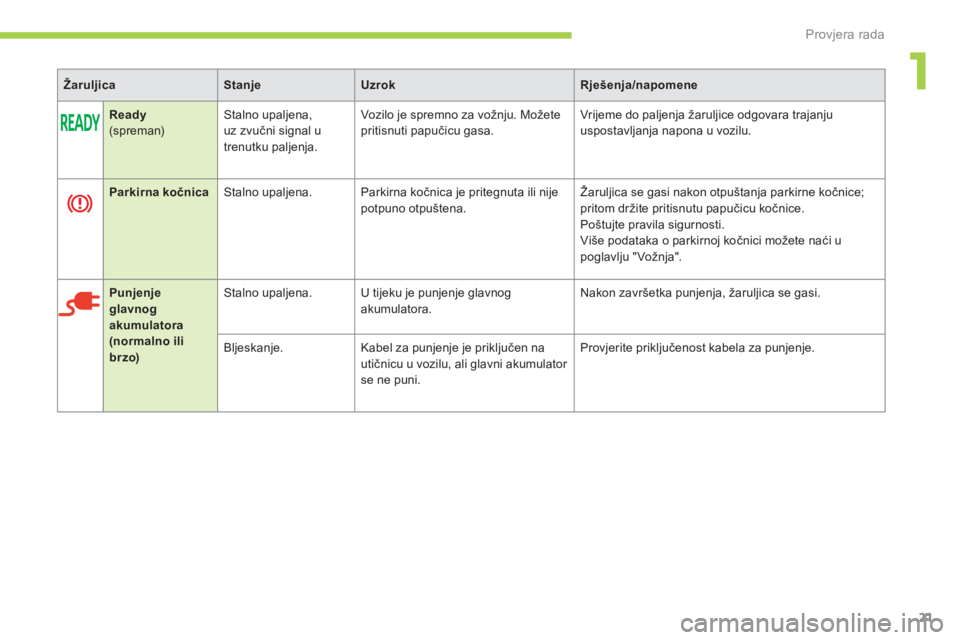

Provjera rada
21


Žaruljica



Stanje



Uzrok



Rješenja/napomene



Ready


(spreman) Stalno upaljena,
uz zvučni signal u
trenutku paljenja. Vozilo je spremno za vožnju. Možete
pritisnuti papučicu gasa. Vrijeme do paljenja žaruljice odgovara trajanju
uspostavljanja napona u vozilu.





Parkirna kočnica


Stalno upaljena. Parkirna kočnica je pritegnuta ili nije
potpuno otpuštena. Žaruljica se gasi nakon otpuštanja parkirne kočnice;
pritom držite pritisnutu papučicu kočnice.
Poštujte pravila sigurnosti.
Više podataka o parkirnoj kočnici možete naći u
poglavlju " Vožnja".


Punjenje
glavnog
akumulatora
(normalno ili
brzo)
Stalno upaljena. U tijeku je punjenje glavnog
akumulatora. Nakon završetka punjenja, žaruljica se gasi.
Bljeskanje. Kabel za punjenje je priključen na
utičnicu u vozilu, ali glavni akumulator
se ne puni. Provjerite priključenost kabela za punjenje.

Provjera rada
22

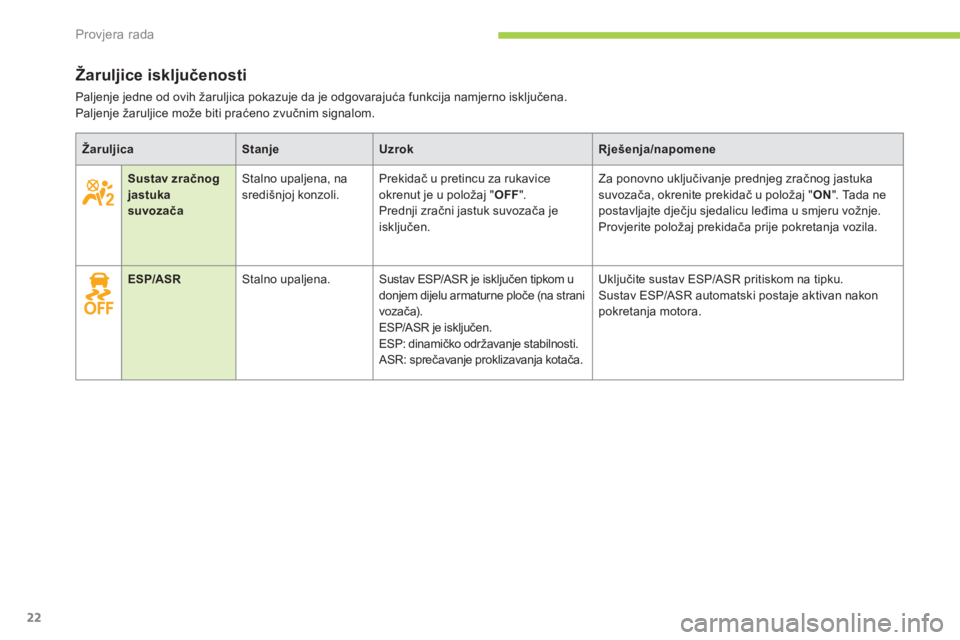

Žaruljice isključenosti

Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija namjerno isključena.
Paljenje žaruljice može biti praćeno zvučnim signalom.



Žaruljica



Stanje



Uzrok



Rješenja/napomene








Sustav zračnog
jastuka
suvozača


Stalno upaljena, na
središnjoj konzoli. Prekidač u pretincu za rukavice
okrenut je u položaj " OFF
".
Prednji zračni jastuk suvozača je
isključen. Za ponovno uključivanje prednjeg zračnog jastuka
suvozača, okrenite prekidač u položaj " ON
". Tada ne
postavljajte dječju sjedalicu leđima u smjeru vožnje.
Provjerite položaj prekidača prije pokretanja vozila.



ESP/ASR
Stalno upaljena. Sustav ESP/ASR je isključen tipkom u
donjem dijelu armaturne ploče (na strani
vozača).
ESP/ASR je isključen.
ESP: dinamičko održavanje stabilnosti.
ASR: sprečavanje proklizavanja kotača. Uključite sustav ESP/ASR pritiskom na tipku.
Sustav ESP/ASR automatski postaje aktivan nakon
pokretanja motora.

1
Provjera rada
23

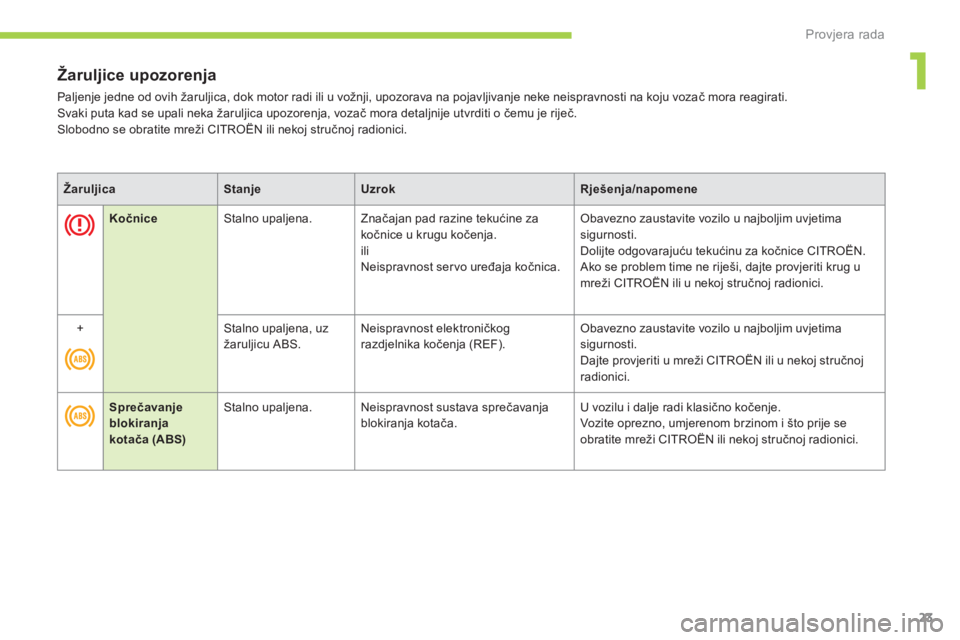

Žaruljice upozorenja

Paljenje jedne od ovih žaruljica, dok motor radi ili u vožnji, upozorava na pojavljivanje neke neispravnosti na koju vozač mora reagirati.
Svaki puta kad se upali neka žaruljica upozorenja, vozač mora detaljnije utvrditi o čemu je riječ.
Slobodno se obratite mreži CITROËN ili nekoj stručnoj radionici.



Žaruljica



Stanje



Uzrok



Rješenja/napomene








Kočnice


Stalno upaljena. Značajan pad razine tekućine za
kočnice u krugu kočenja.
ili
Neispravnost ser vo uređaja kočnica. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Dolijte odgovarajuću tekućinu za kočnice CITROËN.
Ako se problem time ne riješi, dajte provjeriti krug u
mreži CITROËN ili u nekoj stručnoj radionici.

+
Stalno upaljena, uz
žaruljicu ABS. Neispravnost elektroničkog
razdjelnika kočenja (REF). Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.





Sprečavanje
blokiranja
kotača (ABS)


Stalno upaljena. Neispravnost sustava sprečavanja
blokiranja kotača. U vozilu i dalje radi klasično kočenje.
Vozite oprezno, umjerenom brzinom i što prije se
obratite mreži CITROËN ili nekoj stručnoj radionici.

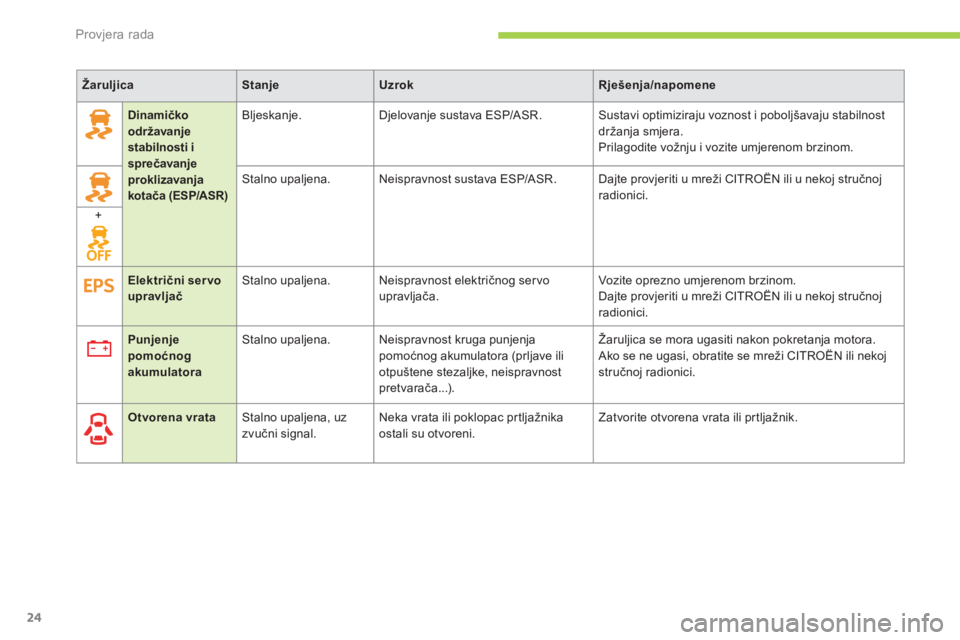

Provjera rada
24


Žaruljica



Stanje



Uzrok



Rješenja/napomene





Dinamičko
održavanje
stabilnosti i
sprečavanje
proklizavanja
kotača (ESP/ASR)
Bljeskanje. Djelovanje sustava ESP/ASR. Sustavi optimiziraju voznost i poboljšavaju stabilnost
držanja smjera.
Prilagodite vožnju i vozite umjerenom brzinom.
Stalno upaljena. Neispravnost sustava ESP/ASR. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
+






Otvorena vrata


Stalno upaljena, uz
zvučni signal. Neka vrata ili poklopac pr tljažnika
ostali su otvoreni. Zatvorite otvorena vrata ili prtljažnik.






Punjenje
pomoćnog
akumulatora


Stalno upaljena. Neispravnost kruga punjenja
pomoćnog akumulatora (prljave ili
otpuštene stezaljke, neispravnost
pretvarača...). Žaruljica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži CITROËN ili nekoj
stručnoj radionici.



Električni ser vo
upravljač
Stalno upaljena. Neispravnost električnog ser vo
upravljača. Vozite oprezno umjerenom brzinom.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.

1

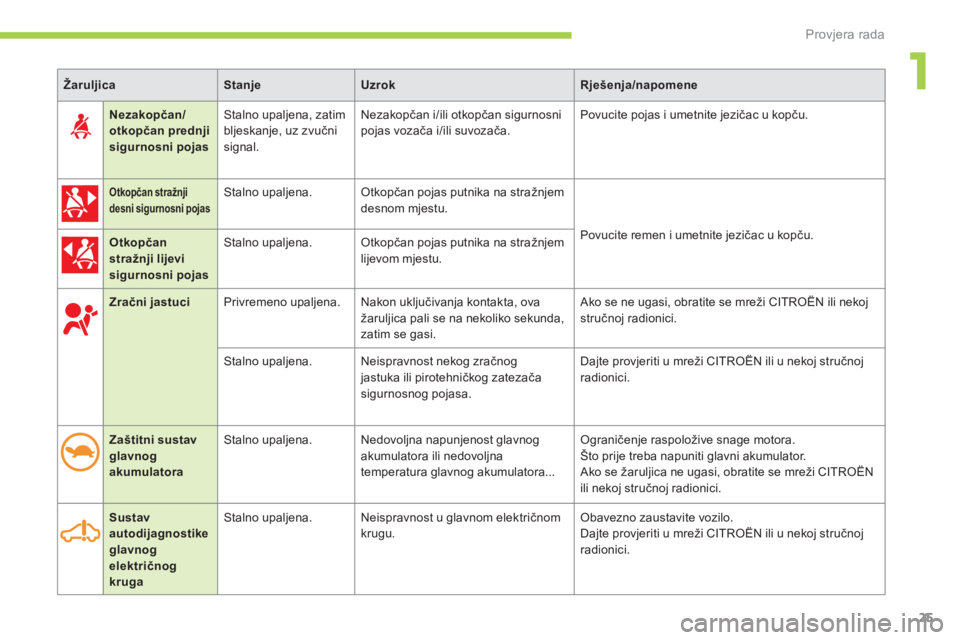

Provjera rada
25


Žaruljica



Stanje



Uzrok



Rješenja/napomene








Zračni jastuci


Privremeno upaljena. Nakon uključivanja kontakta, ova
žaruljica pali se na nekoliko sekunda,
zatim se gasi. Ako se ne ugasi, obratite se mreži CITROËN ili nekoj
stručnoj radionici.

Stalno upaljena. Neispravnost nekog zračnog
jastuka ili pirotehničkog zatezača
sigurnosnog pojasa. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.

Zaštitni sustav
glavnog
akumulatora
Stalno upaljena. Nedovoljna napunjenost glavnog
akumulatora ili nedovoljna
temperatura glavnog akumulatora... Ograničenje raspoložive snage motora.
Što prije treba napuniti glavni akumulator.
Ako se žaruljica ne ugasi, obratite se mreži CITROËN
ili nekoj stručnoj radionici.

Sustav
autodijagnostike
glavnog
električnog
kruga
Stalno upaljena. Neispravnost u glavnom električnom
krugu. Obavezno zaustavite vozilo.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Nezakopčan/
otkopčan prednji
sigurnosni pojas
Stalno upaljena, zatim
bljeskanje, uz zvučni
signal. Nezakopčan i/ili otkopčan sigurnosni
pojas vozača i/ili suvozača. Povucite pojas i umetnite jezičac u kop
ču.






Otkopčan stražnji
desni sigurnosni pojas



Stalno upaljena. Otkopčan pojas putnika na stražnjem
desnom mjestu.
Povucite remen i umetnite jezičac u kopču.




Otkopčan
stražnji lijevi
sigurnosni pojas


Stalno upaljena. Otkopčan pojas putnika na stražnjem
lijevom mjestu.

Provjera rada
26

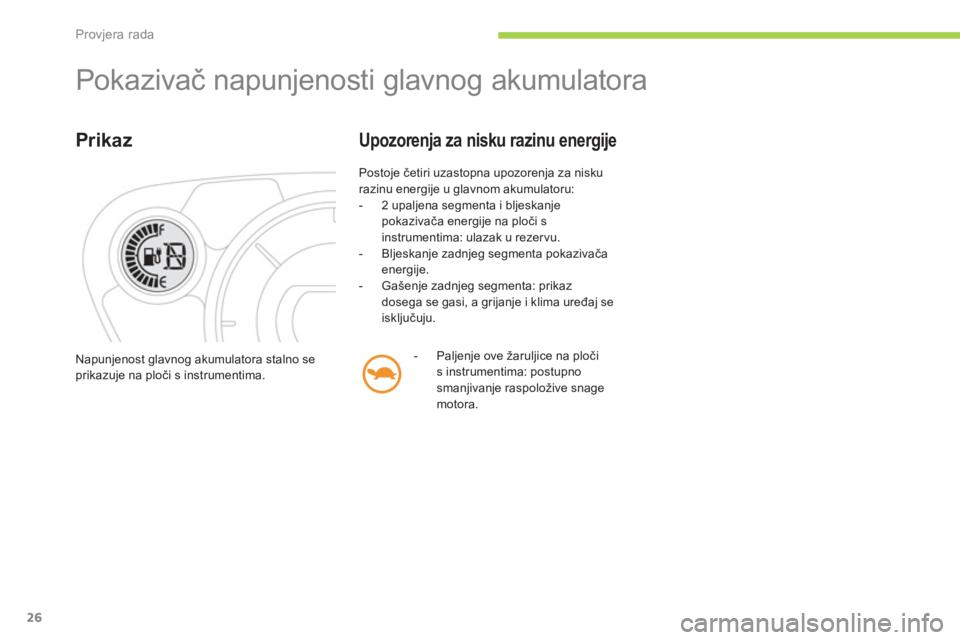

Pokazivač napunjenosti glavnog akumulatora


Prikaz

Postoje četiri uzastopna upozorenja za nisku
razinu energije u glavnom akumulatoru:


- 2 upaljena segmenta i bljeskanje
pokazivača energije na ploči s
instrumentima: ulazak u rezervu.

- Bljeskanje zadnjeg segmenta pokazivača
energije.

- Gašenje zadnjeg segmenta: prikaz
dosega se gasi, a grijanje i klima uređaj se
isključuju.


Upozorenja za nisku razinu energije


- Paljenje ove žaruljice na ploči
s instrumentima: postupno
smanjivanje raspoložive snage
motora.
Napunjenost glavnog akumulatora stalno se
prikazuje na ploči s instrumentima.

1
Provjera rada
27

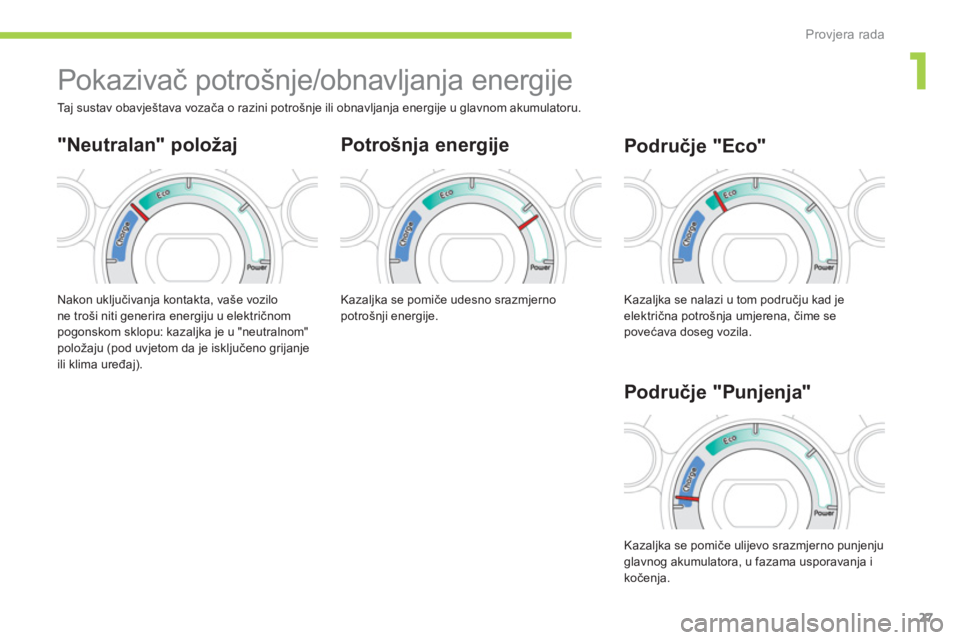

Pokazivač potrošnje/obnavljanja energije


Potrošnja energije

Nakon uključivanja kontakta, vaše vozilo
ne troši niti generira energiju u električnom
pogonskom sklopu: kazaljka je u "neutralnom"
položaju (pod uvjetom da je isključeno grijanje
ili klima uređaj).


Područje "Eco"


Taj sustav obavještava vozača o razini potrošnje ili obnavljanja energije u glavnom akumulatoru.


"Neutralan" položaj

Područje "Punjenja"

Kazaljka se pomiče udesno srazmjerno
potrošnji energije. Kazaljka se nalazi u tom području kad je
električna potrošnja umjerena, čime se
povećava doseg vozila.
Kazaljka se pomiče ulijevo srazmjerno punjenju
glavnog akumulatora, u fazama usporavanja i
kočenja.

Provjera rada
28

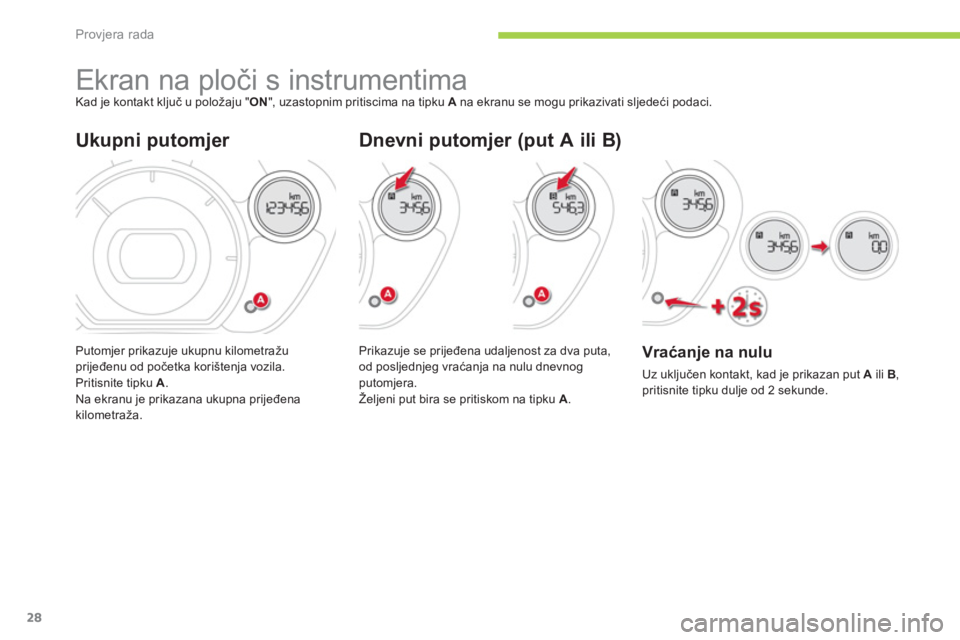

Ekran na ploči s instrumentima
Kad je kontakt ključ u položaju " ON
", uzastopnim pritiscima na tipku A
na ekranu se mogu prikazivati sljedeći podaci.







Ukupni putomjer

Putomjer prikazuje ukupnu kilometražu
prijeđenu od početka korištenja vozila.
Pritisnite tipku A
.
Na ekranu je prikazana ukupna prijeđena
kilometraža.

Vraćanje na nulu

Uz uključen kontakt, kad je prikazan put A
ili B
,
pritisnite tipku dulje od 2 sekunde.








Dnevni putomjer (put A ili B)

Prikazuje se prijeđena udaljenost za dva puta,
od posljednjeg vraćanja na nulu dnevnog
putomjera.
Željeni put bira se pritiskom na tipku A
.
