CITROEN C-ZERO 2012 Upute Za Rukovanje (in Croatian)

3
i
ii
Komfor
49

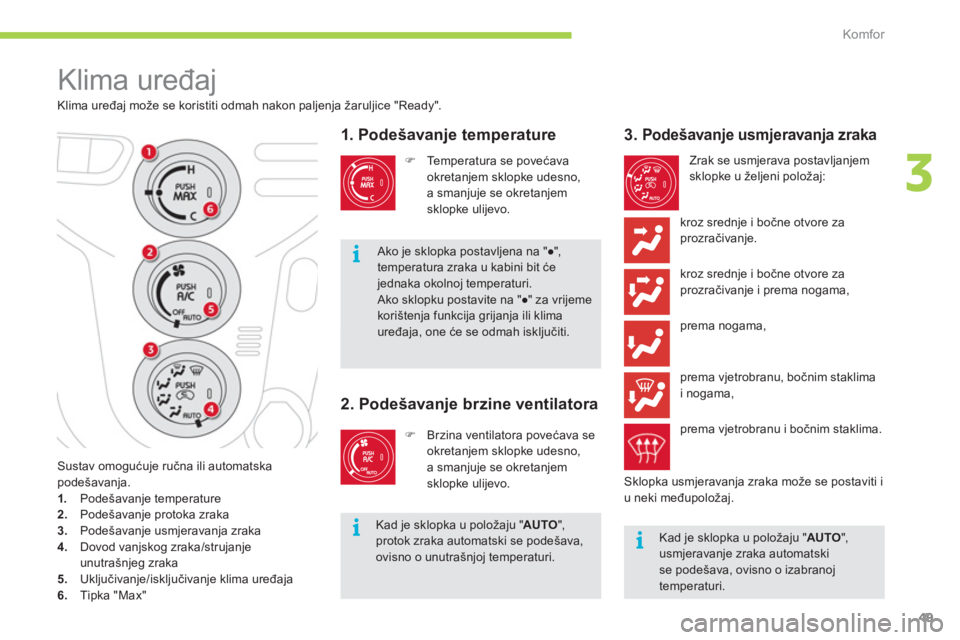

Klima uređaj


Klima uređaj može se koristiti odmah nakon paljenja žaruljice "Ready".

















1. Podešavanje temperature



)
Te m p e r a t u r a s e p o v ećava
okretanjem sklopke udesno,
a smanjuje se okretanjem
sklopke ulijevo.


2. Podešavanje brzine ventilatora



)
Brzina ventilatora povećava se
okretanjem sklopke udesno,
a smanjuje se okretanjem
sklopke ulijevo.


3. Podešavanje usmjeravanja zraka

Zrak se usmjerava postavljanjem
sklopke u željeni položaj:
kroz srednje i bočne otvore za
prozračivanje.
kroz srednje i bočne otvore za
prozračivanje i prema nogama,
prema nogama,
prema vjetrobranu, bočnim staklima
i nogama,
Sustav omogućuje ručna ili automatska
podešavanja.


1.
Podešavanje temperature

2.
Podešavanje protoka zraka

3.
Podešavanje usmjeravanja zraka

4.
Dovod vanjskog zraka/strujanje
unutrašnjeg zraka

5.
Uključivanje/isključivanje klima uređaja

6.
Tipka "Max"
Ako je sklopka postavljena na "●",
temperatura zraka u kabini bit će
jednaka okolnoj temperaturi.
Ako sklopku postavite na "●" za vrijeme
korištenja funkcija grijanja ili klima
uređaja, one će se odmah isključiti.
Kad je sklopka u položaju " AUTO
",
protok zraka automatski se podešava,
ovisno o unutrašnjoj temperaturi. prema vjetrobranu i bočnim staklima.
Sklopka usmjeravanja zraka može se postaviti i
u neki međupoložaj.
Kad je sklopka u položaju " AUTO
",
usmjeravanje zraka automatski
se podešava, ovisno o izabranoj
temperaturi.

Komfor
50

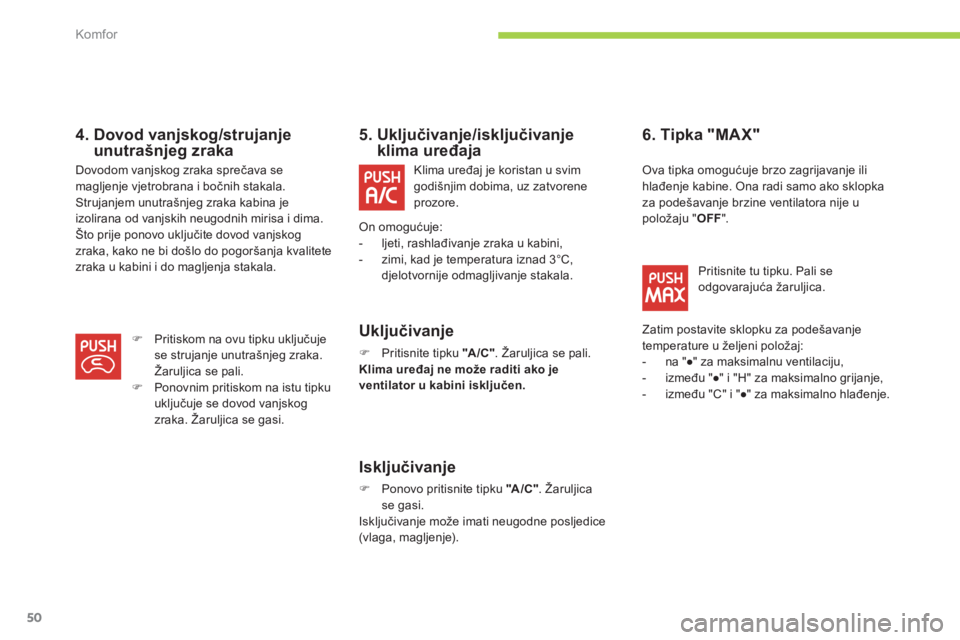

4. Dovod vanjskog/strujanje
unutrašnjeg zraka





5. Uključivanje/isključivanje
klima uređaja

Uključivanje



)
Pritisnite tipku "A /C "
. Žaruljica se pali.

Klima uređaj ne može raditi ako je
ventilator u kabini isključen.




Isključivanje



)
Ponovo pritisnite tipku "A /C "
. Žaruljica
se gasi.
Isključivanje može imati neugodne posljedice
(vlaga, magljenje).


6. Tipka "MAX"

Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i dima.
Što prije ponovo uključite dovod vanjskog
zraka, kako ne bi došlo do pogoršanja kvalitete
zraka u kabini i do magljenja stakala.


)
Pritiskom na ovu tipku uključuje
se strujanje unutrašnjeg zraka.
Žaruljica se pali.

)
Ponovnim pritiskom na istu tipku
uključuje se dovod vanjskog
zraka. Žaruljica se gasi.

Klima uređaj je koristan u svim
godišnjim dobima, uz zatvorene
prozore.
On omogućuje:


- ljeti, rashlađivanje zraka u kabini,

- zimi, kad je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
Ova tipka omogućuje brzo zagrijavanje ili
hlađenje kabine. Ona radi samo ako sklopka
za podešavanje brzine ventilatora nije u
položaju " OFF
".
Pritisnite tu tipku. Pali se
odgovarajuća žaruljica.
Zatim postavite sklopku za podešavanje
temperature u željeni položaj:


- na "●" za maksimalnu ventilaciju,

- između "●" i "H" za maksimalno grijanje,

- između "C" i "●" za maksimalno hlađenje.

3
i
Komfor
51


)
Grijače stražnjeg stakla i vanjskih
retrovizora isključite čim vam više
nisu potrebni, radi smanjivanja
potrošnje struje i povećavanja
dosega vozila.


Odmagljivanje -
odleđivanje sprijeda








Odmagljivanje - odleđivanje stražnjeg
stakla
Tipka za uključivanje grijača nalazi se na boku središnje konzole.


)
Pritisnite ovu tipku za
uključivanje grijača stražnjeg
stakla i, ovisno o izvedbi, grijača
vanjskih retrovizora. Žaruljica na
tipki se pali.
Postavite sklopku za podešavanje
usmjeravanja zraka u ovaj položaj.

Uključivanje
Isključivanje

Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje.


)
Grijači se mogu isključiti i prije
automatskog isključivanja, ponovnim
pritiskom na istu tipku. Žaruljica na tipki
se gasi.
Za brzo odmagljivanje - odleđivanje
možete pritisnuti tipku " MAX
". Klima uređaj se uključuje (upaljena žaruljica),
kao i dovod vanjskog zraka (ugašena žaruljica).
Postavite sklopku za podešavanje
temperature između "●" i " H
".
Postavite sklopku za podešavanje
brzine ventilatora u željeni položaj.







Odmagljivanje - odleđivanje može se uključiti
odmah nakon paljenja žaruljice "Ready".
Grijač stražnjeg stakla može raditi samo ako je
upaljena žaruljica "Ready".

i
!
Vožnja
52








Pokretanje - zaustavljanje vozila



- Položaj 1: LOCK

Upravljač je blokiran.

- Položaj 2: ACC

Pomoćni agregati (autoradio,
utičnica 12 V...) mogu se koristiti.

- Položaj 3: ON

Uključivanje kontakta.

- Položaj 4: START

Paljenje žaruljice "Ready".
Uključivanje motora.


Kontakt brava



)
Umetnite ključ u kontakt bravu.

)
Okrenite ključ u položaj 4 (START).



Pokretanje
Zaustavljanje



)
Zakočite vozilo.

)
Postavite ručicu mjenjača u položaj P
.

)
Okrenite ključ u položaj 1 (LOCK)
.

)
Izvadite ključ iz kontakt brave.

)
Držite ga u tom položaju do
paljenja žaruljice "READY"
i
emitiranja zvučnog signala.

)
Pustite ključ.
Kontakt ključ automatski se postavlja u
položaj 3 (ON)
.
Nemojte za ključ objesiti neki težak
predmet koji bi povlačio ključ dok je u
kontakt bravi, jer bi to moglo uzrokovati
neispravnost.
U slučaju dužeg korištenja pomoćnih
agregata (s kontakt ključem u
položaju ACC
), mogao bi se isprazniti
pomoćni akumulator. U tom slučaju
nećete moći pokrenuti vozilo.
Budite oprezni
.

4
!
Vožnja
53

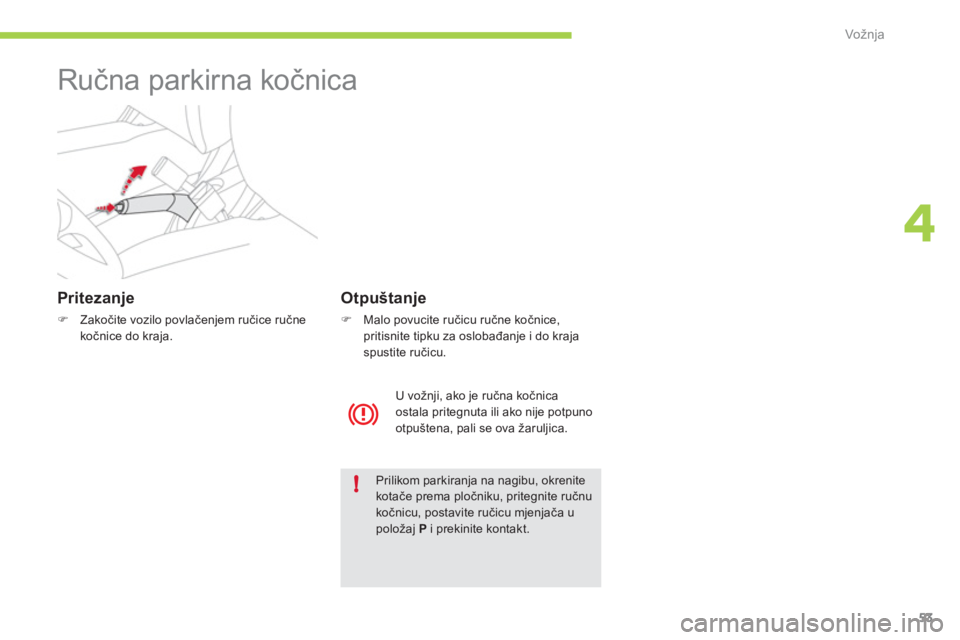

Ručna parkirna kočnica


Pritezanje



)
Zakočite vozilo povlačenjem ručice ručne
kočnice do kraja.

Prilikom parkiranja na nagibu, okrenite
kotače prema pločniku, pritegnite ručnu
kočnicu, postavite ručicu mjenjača u
položaj P
i prekinite kontakt.



Otpuštanje



)
Malo povucite ručicu ručne kočnice,
pritisnite tipku za oslobađanje i do kraja
spustite ručicu.
U vožnji, ako je ručna kočnica
ostala pritegnuta ili ako nije potpuno
otpuštena, pali se ova žaruljica.

Vožnja
54

P.
Parking (parkiranje).
U tom položaju motor se može pokrenuti.

Za premještanje ručice iz položaja P

potrebno je pritisnuti papučicu kočnice.

R.
Reverse (vožnja natrag).

N.
Neutral (neutralan položaj).

D.
Drive (vožnja naprijed).

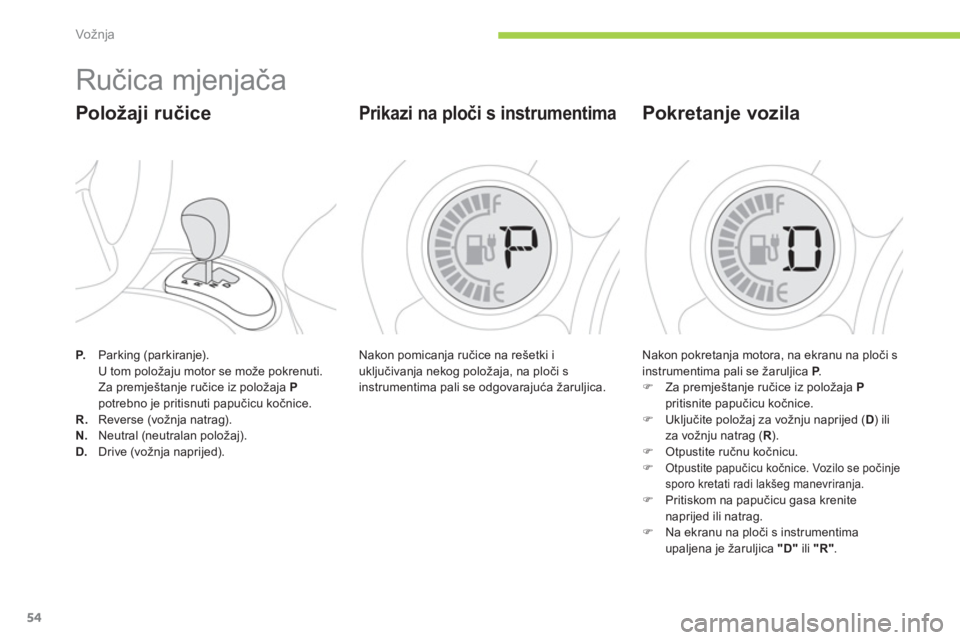

Ručica mjenjača


Položaji ručice

Nakon pomicanja ručice na rešetki i
uključivanja nekog položaja, na ploči s
instrumentima pali se odgovarajuća žaruljica.


Prikazi na ploči s instrumentima

Nakon pokretanja motora, na ekranu na ploči s
instrumentima pali se žaruljica P
.


)
Za premještanje ručice iz položaja P
pritisnite papučicu kočnice.

)
Uključite položaj za vožnju naprijed ( D
) ili
za vožnju natrag ( R
).

)
Otpustite ručnu kočnicu.

)

Otpustite papučicu kočnice. Vozilo se počinje
sporo kretati radi lakšeg manevriranja.

)
Pritiskom na papučicu gasa krenite
naprijed ili natrag.

)
Na ekranu na ploči s instrumentima
upaljena je žaruljica "D"
ili "R"
.



Pokretanje vozila

4
!
Vožnja
55

Prilikom vuče vašeg vozila, ručica
mjenjača mora biti u položaju N
.
Pogledajte poglavlje "Praktične
informacije".

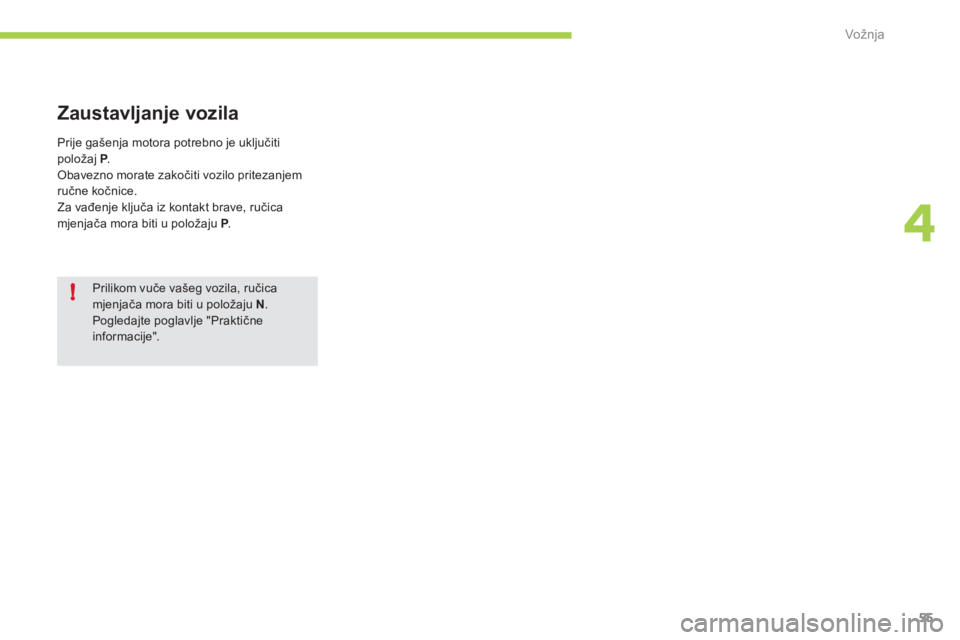

Zaustavljanje vozila

Prije gašenja motora potrebno je uključiti
položaj P
.
Obavezno morate zakočiti vozilo pritezanjem
ručne kočnice.
Za vađenje ključa iz kontakt brave, ručica
mjenjača mora biti u položaju P
.

Vidljivost
56

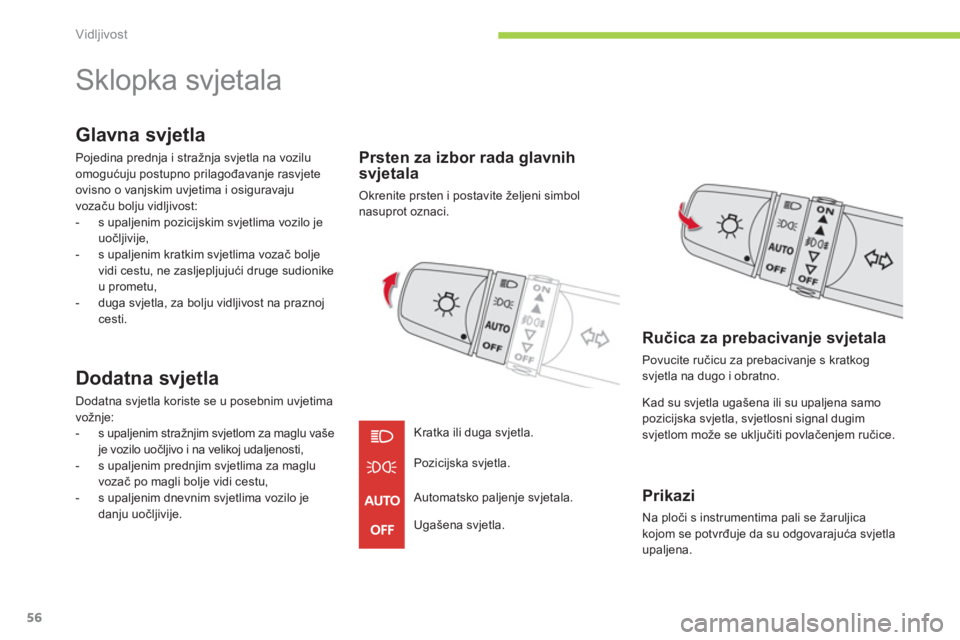

Sklopka svjetala


Glavna svjetla

Pojedina prednja i stražnja svjetla na vozilu
omogućuju postupno prilagođavanje rasvjete
ovisno o vanjskim uvjetima i osiguravaju
vozaču bolju vidljivost:


- s upaljenim pozicijskim svjetlima vozilo je
uočljivije,

- s upaljenim kratkim svjetlima vozač bolje
vidi cestu, ne zasljepljujući druge sudionike
u prometu,

- duga svjetla, za bolju vidljivost na praznoj
cesti.



Dodatna svjetla

Dodatna svjetla koriste se u posebnim uvjetima
vožnje:


- s upaljenim stražnjim svjetlom za maglu vaše
je vozilo uočljivo i na velikoj udaljenosti,

- s upaljenim prednjim svjetlima za maglu
vozač po magli bolje vidi cestu,

- s upaljenim dnevnim svjetlima vozilo je
danju uočljivije.




Prsten za izbor rada glavnih
svjetala
Okrenite prsten i postavite željeni simbol
nasuprot oznaci.


Automatsko paljenje svjetala.
Pozicijska svjetla.

Kratka ili duga svjetla.


Ručica za prebacivanje svjetala

Povucite ručicu za prebacivanje s kratkog
svjetla na dugo i obratno.

Kad su svjetla ugašena ili su upaljena samo
pozicijska svjetla, svjetlosni signal dugim
svjetlom može se uključiti povlačenjem ručice.


Prikazi

Na ploči s instrumentima pali se žaruljica
kojom se potvrđuje da su odgovarajuća svjetla
upaljena.

Ugašena svjetla.

5
i !
Vidljivost
57

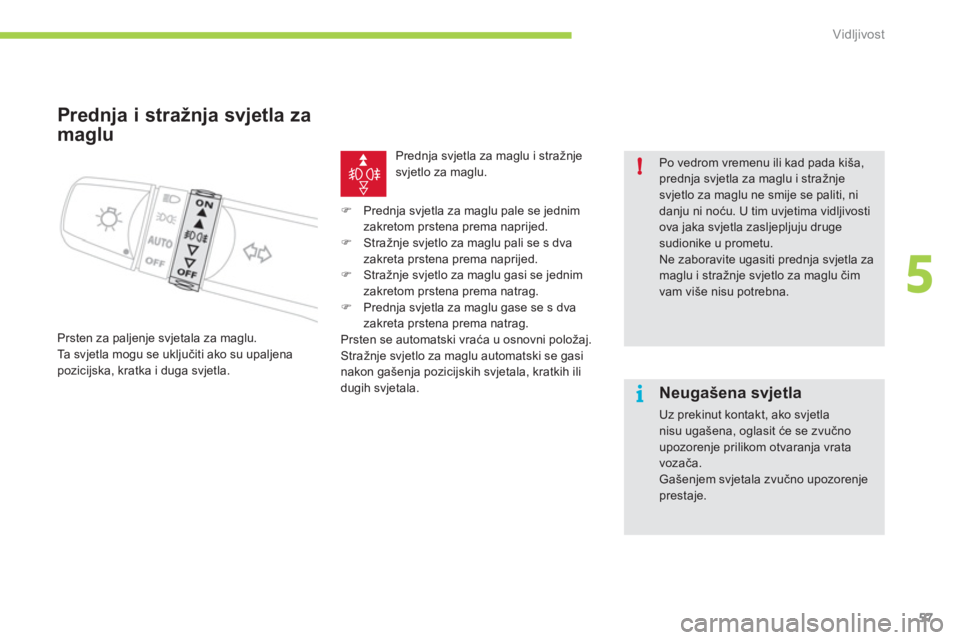

Prednja i stražnja svjetla za
maglu
Prsten za paljenje svjetala za maglu.
Ta svjetla mogu se uključiti ako su upaljena
pozicijska, kratka i duga svjetla.










Prednja svjetla za maglu i stražnje
svjetlo za maglu.




Po vedrom vremenu ili kad pada kiša,
prednja svjetla za maglu i stražnje
svjetlo za maglu ne smije se paliti, ni
danju ni noću. U tim uvjetima vidljivosti
ova jaka svjetla zasljepljuju druge
sudionike u prometu.
Ne zaboravite ugasiti prednja svjetla za
maglu i stražnje svjetlo za maglu čim
vam više nisu potrebna.


Neugašena svjetla

Uz prekinut kontakt, ako svjetla
nisu ugašena, oglasit će se zvučno
upozorenje prilikom otvaranja vrata
vozača.
Gašenjem svjetala zvučno upozorenje
prestaje.


)
Prednja svjetla za maglu pale se jednim
zakretom prstena prema naprijed.

)
Stražnje svjetlo za maglu pali se s dva
zakreta prstena prema naprijed.

)
Stražnje svjetlo za maglu gasi se jednim
zakretom prstena prema natrag.

)
Prednja svjetla za maglu gase se s dva
zakreta prstena prema natrag.
Prsten se automatski vraća u osnovni položaj.
Stražnje svjetlo za maglu automatski se gasi
nakon gašenja pozicijskih svjetala, kratkih ili
dugih svjetala.

i
i
i
Vidljivost
58

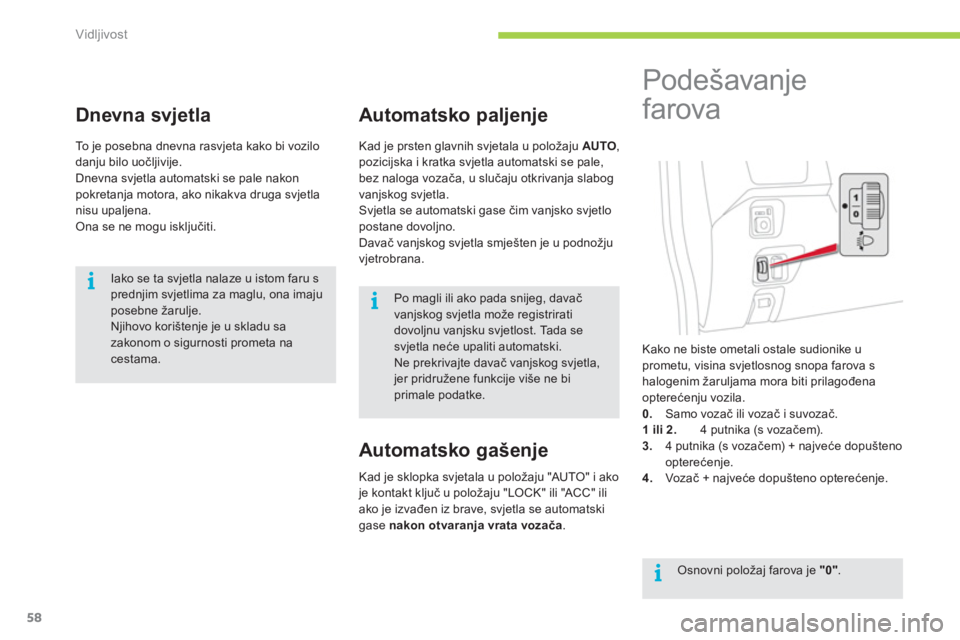

Dnevna svjetla

To je posebna dnevna rasvjeta kako bi vozilo
danju bilo uočljivije.
Dnevna svjetla automatski se pale nakon
pokretanja motora, ako nikakva druga svjetla
nisu upaljena.
Ona se ne mogu isključiti. Kad je prsten glavnih svjetala u položaju AUTO
,
pozicijska i kratka svjetla automatski se pale,
bez naloga vozača, u slučaju otkrivanja slabog
vanjskog svjetla.
Svjetla se automatski gase čim vanjsko svjetlo
postane dovoljno.
Davač vanjskog svjetla smješten je u podnožju
vjetrobrana.






Automatsko paljenje






Automatsko gašenje

Kad je sklopka svjetala u položaju "AUTO" i ako
je kontakt ključ u položaju "LOCK" ili "ACC" ili
ako je izvađen iz brave, svjetla se automatski
gase nakon otvaranja vrata vozača
.
Osnovni položaj farova je "0"
.









Podešavanje
farova

Kako ne biste ometali ostale sudionike u
prometu, visina svjetlosnog snopa farova s
halogenim žaruljama mora biti prilagođena
opterećenju vozila.

0.
Samo vozač ili vozač i suvozač.

1 ili 2.
4 putnika (s vozačem).

3.
4 putnika (s vozačem) + najveće dopušteno
opterećenje.

4.
Vozač + najveće dopušteno opterećenje.
Iako se ta svjetla nalaze u istom faru s
prednjim svjetlima za maglu, ona imaju
posebne žarulje.
Njihovo korištenje je u skladu sa
zakonom o sigurnosti prometa na
cestama.
Po magli ili ako pada snijeg, davač
vanjskog svjetla može registrirati
dovoljnu vanjsku svjetlost. Tada se
svjetla neće upaliti automatski.
Ne prekrivajte davač vanjskog svjetla,
jer pridružene funkcije više ne bi
primale podatke.
