CITROEN C-ZERO 2017 Eksploatavimo vadovas (in Lithuanian)

129
C-Zero_lt_Chap08_en-cas-de-panne_ed01-2016
Stovėjimo žibinto lemputės
pakeitimas
F Pasukite į kairę lemputės laikiklį ir išimkite jį .
F

I
šimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.
Tolimų jų šviesų lemputės
pakeitimas
F Pasukite lemputės laikiklį į kairę ir išimkite jį .
F

I
šimkite lemputę spausdami liežuvėlį.
F

P
akeiskite lemputę.
Uždėdami atlikite veiksmus atvirkštine tvarka.
Posūkio rodiklio lemputės
pakeitimas
F Pasukite lemputės laikiklį į kairę ir išimkite jį .
F

I
šimkite lemputę ir pakeiskite ją.
Uždėdami, šiuos veiksmus atlikite atvirkštine
tvarka.
"Gintaro" spalvos lemputės turi būti
pakeistos tokių pačių parametrų ir
tokios pat spalvos lemputėmis.
8
Gedimo kelyje atveju

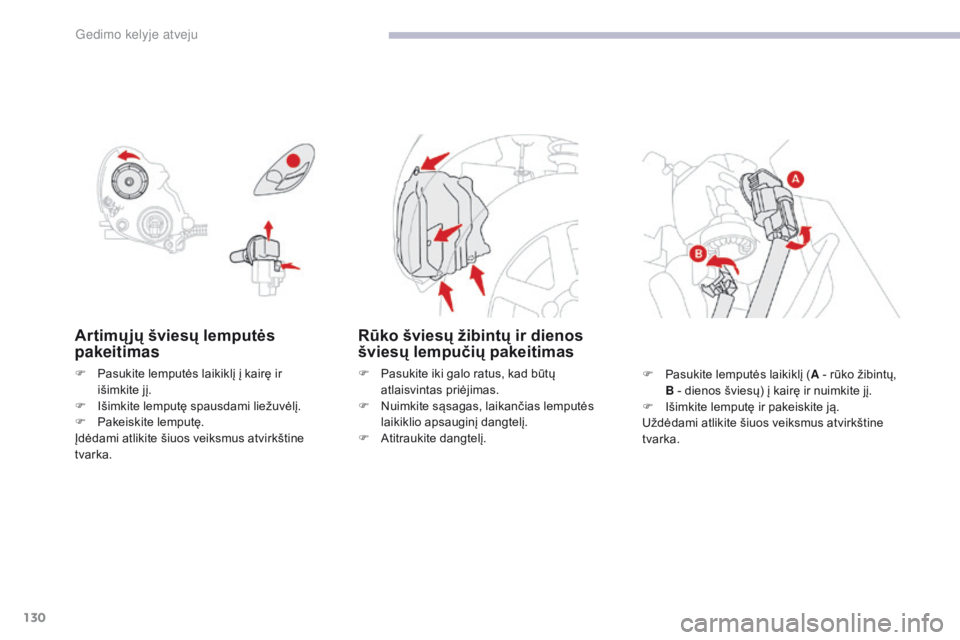

130
C-Zero_lt_Chap08_en-cas-de-panne_ed01-2016
Artimų jų šviesų lemputės
pakeitimas
F Pasukite lemputės laikiklį į kairę ir išimkite jį .
F

I
šimkite lemputę spausdami liežuvėlį.
F

P
akeiskite lemputę.
Įdėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Rūko šviesų žibintų ir dienos
šviesų lempučių pakeitimas
F Pasukite iki galo ratus, kad būtų atlaisvintas priėjimas.
F

N
uimkite sąsagas, laikančias lemputės
laikiklio apsauginį dangtelį.
F

A
titraukite dangtelį. F
P asukite lemputės laikiklį (A - rūko žibintų,
B - dienos šviesų) į kairę ir nuimkite jį.
F

I
šimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Gedimo kelyje atveju

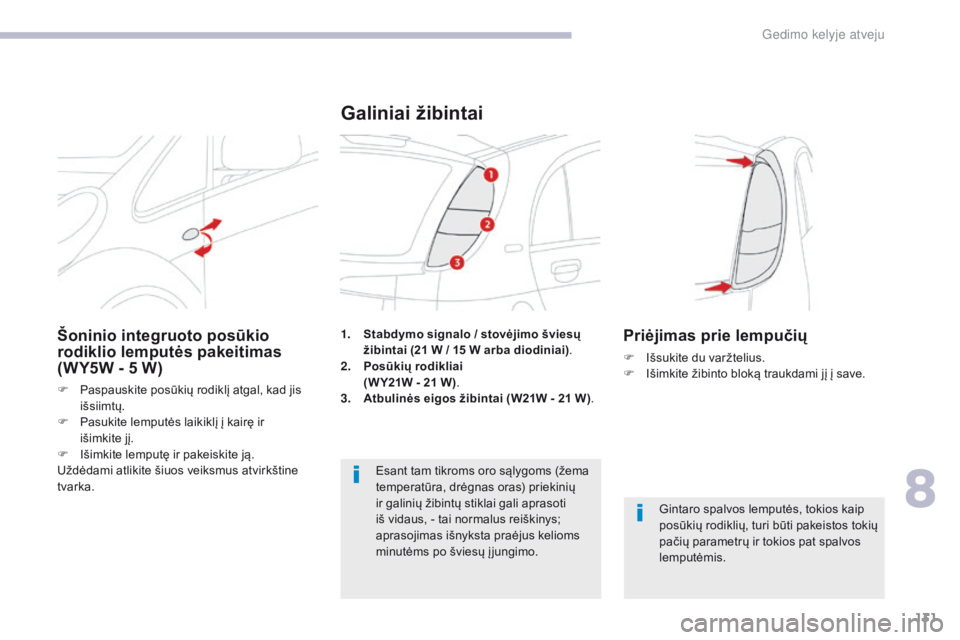

131
C-Zero_lt_Chap08_en-cas-de-panne_ed01-2016
1. Stabdymo signalo / stovėjimo šviesų žibintai (21
W / 15 W arba diodiniai).
2.
P

osūkių rodikliai
(W Y21W - 21
W).
3.
A

tbulinės eigos žibintai (W21W - 21 W).
Galiniai žibintai
Gintaro spalvos lemputės, tokios kaip
posūkių rodiklių, turi būti pakeistos tokių
pačių parametrų ir tokios pat spalvos
lemputėmis.
Esant tam tikroms oro sąlygoms (žema
temperatūra, drėgnas oras) priekinių
ir galinių žibintų stiklai gali aprasoti
iš vidaus, - tai normalus reiškinys;
aprasojimas išnyksta praėjus kelioms
minutėms po šviesų į jungimo.
Šoninio integruoto posūkio
rodiklio lemputės pakeitimas
(WY5W - 5
W)
F Paspauskite posūkių rodiklį atgal, kad jis išsiimtų.
F

P
asukite lemputės laikiklį į kairę ir
išimkite
jį

.
F

I
šimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Priėjimas prie lempučių
F Išsukite du varžtelius.
F I šimkite žibinto bloką traukdami jį į save.
8
Gedimo kelyje atveju

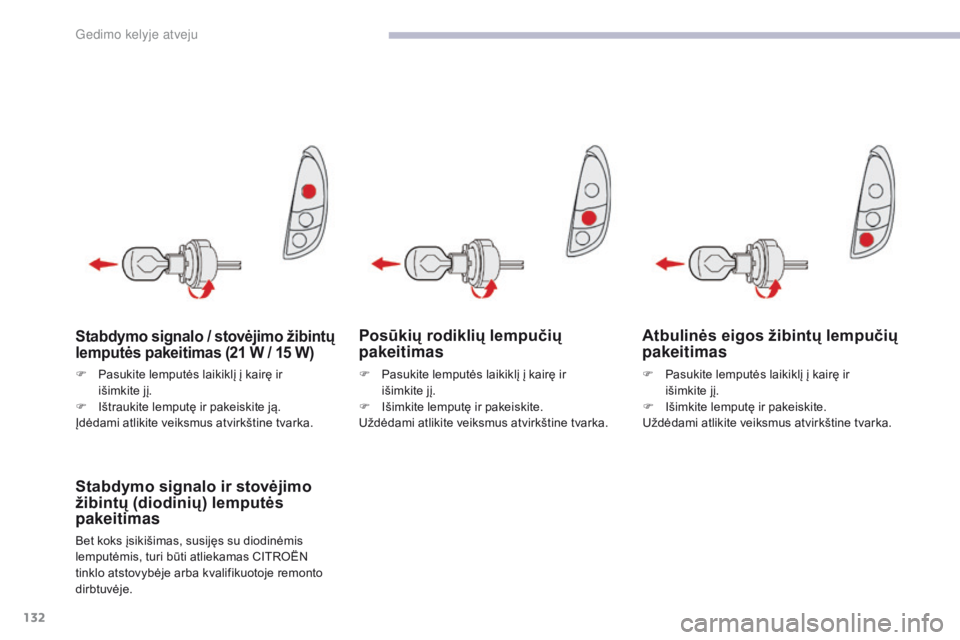

132
C-Zero_lt_Chap08_en-cas-de-panne_ed01-2016
Posūkių rodiklių lempučių
pakeitimas
Stabdymo signalo ir stovėjimo
žibintų (diodinių) lemputės
pakeitimas
Bet koks įsikišimas, susijęs su diodinėmis
lemputėmis, turi būti atliekamas CITROËN
tinklo atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Atbulinės eigos žibintų lempučių
pakeitimasStabdymo signalo / stovėjimo žibintų
lemputės pakeitimas (21 W / 15 W)
F Pasukite lemputės laikiklį į kairę ir
išimkite jį .
F

I
štraukite lemputę ir pakeiskite ją.
Įdėdami atlikite veiksmus atvirkštine tvarka. F
P asukite lemputės laikiklį į kairę ir
išimkite jį .
F

I
šimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka. F
P asukite lemputės laikiklį į kairę ir
išimkite jį .
F

I
šimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.
Gedimo kelyje atveju

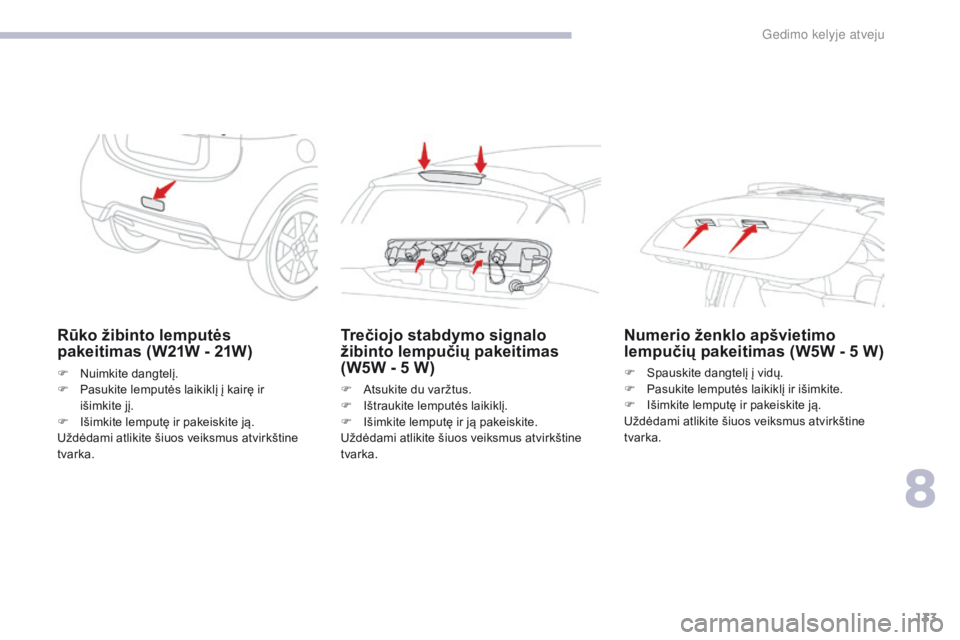

133
C-Zero_lt_Chap08_en-cas-de-panne_ed01-2016
Rūko žibinto lemputės
pakeitimas (W21W - 21W)
F Nuimkite dangtelį.
F P asukite lemputės laikiklį į kairę ir
išimkite
jį

.
F

I
šimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Trečiojo stabdymo signalo
žibinto lempučių pakeitimas
(W5W - 5
W)
F Atsukite du varžtus.
F I štraukite lemputės laikiklį.
F

I
šimkite lemputę ir ją pakeiskite.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Numerio ženklo apšvietimo
lempučių pakeitimas (W5W - 5 W)
F Spauskite dangtelį į vidų.
F
P asukite lemputės laikiklį ir išimkite.
F

I
šimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
8
Gedimo kelyje atveju

134

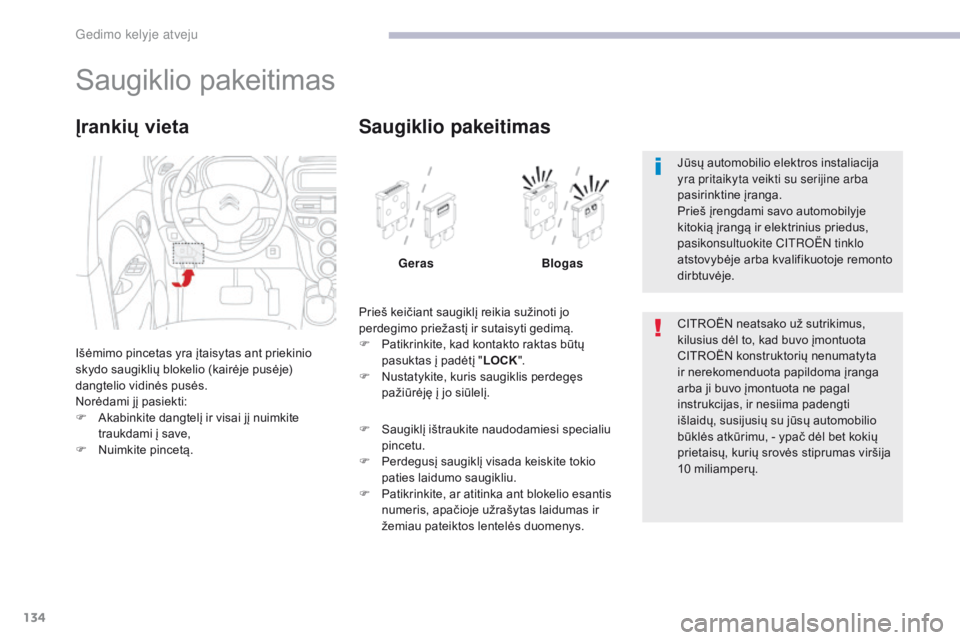

C-Zero_lt_Chap08_en-cas-de-panne_ed01-2016
Saugiklio pakeitimas
Išėmimo pincetas yra įtaisytas ant priekinio
skydo saugiklių blokelio (kairėje pusėje)
dangtelio vidinės pusės.
Norėdami jį pasiekti:
F
A
kabinkite dangtelį ir visai jį nuimkite
traukdami į save,
F

N
uimkite pincetą.
Įrankių vieta
Prieš keičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir sutaisyti gedimą.
F
P
atikrinkite, kad kontakto raktas būtų
pasuktas į padėtį " LOCK".
F

N
ustatykite, kuris saugiklis perdegęs
pažiūrėję į jo siūlelį.
Saugiklio pakeitimas
Geras Blogas
F

S

augiklį ištraukite naudodamiesi specialiu
pincetu.
F

Pe

rdegusį saugiklį visada keiskite tokio
paties laidumo saugikliu.
F

P

atikrinkite, ar atitinka ant blokelio esantis
numeris, apačioje užrašytas laidumas ir
žemiau pateiktos lentelės duomenys. CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta
ir nerekomenduota papildoma įranga
arba ji buvo įmontuota ne pagal
instrukcijas, ir nesiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu,
- ypač dėl bet kokių
prietaisų, kurių srovės stiprumas viršija
10
mil

iamperų.
Jūsų automobilio elektros instaliacija
yra pritaikyta veikti su serijine arba
pasirinktine įranga.
Prieš įrengdami savo automobilyje
kitokią įrangą ir elektrinius priedus,
pasikonsultuokite C
itroën
t
inklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Gedimo kelyje atveju

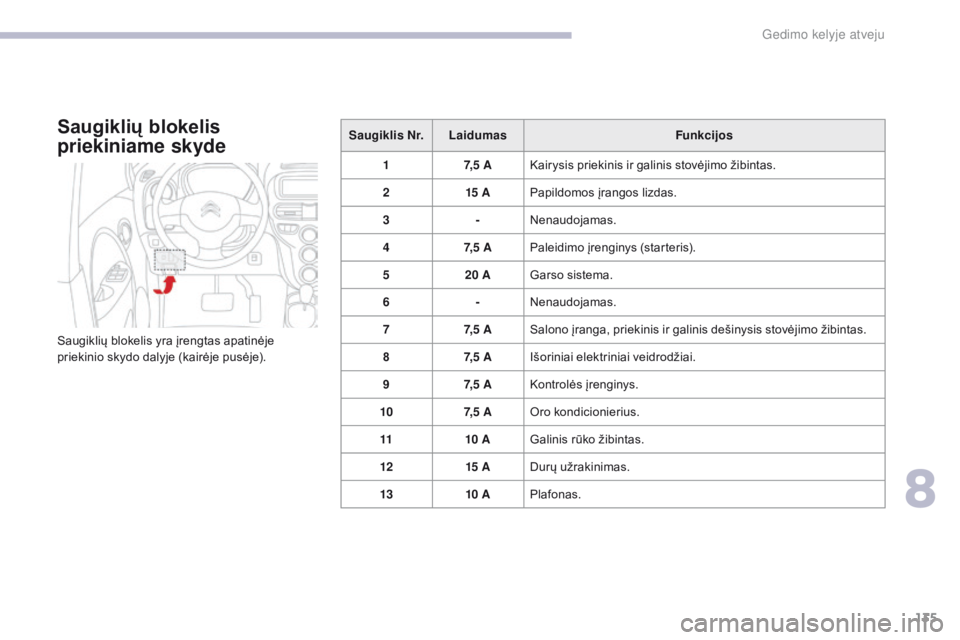

135
C-Zero_lt_Chap08_en-cas-de-panne_ed01-2016
Saugiklių blokelis
priekiniame skyde
Saugiklių blokelis yra įrengtas apatinėje
priekinio skydo dalyje (kairėje pusėje).Saugiklis Nr.
Laidumas Funkcijos
1 7, 5 AKairysis priekinis ir galinis stovėjimo žibintas.
2 15 APapildomos įrangos lizdas.
3 -Nenaudojamas.
4 7, 5 APaleidimo įrenginys (starteris).
5 20 AGarso sistema.
6 -Nenaudojamas.
7 7, 5 ASalono įranga, priekinis ir galinis dešinysis stovėjimo žibintas.
8 7, 5 AIšoriniai elektriniai veidrodžiai.
9 7, 5 AKontrolės įrenginys.
10 7, 5 AOro kondicionierius.
11 10 AGalinis rūko žibintas.
12 15 ADurų užrakinimas.
13 10 APlafonas.
8
Gedimo kelyje atveju

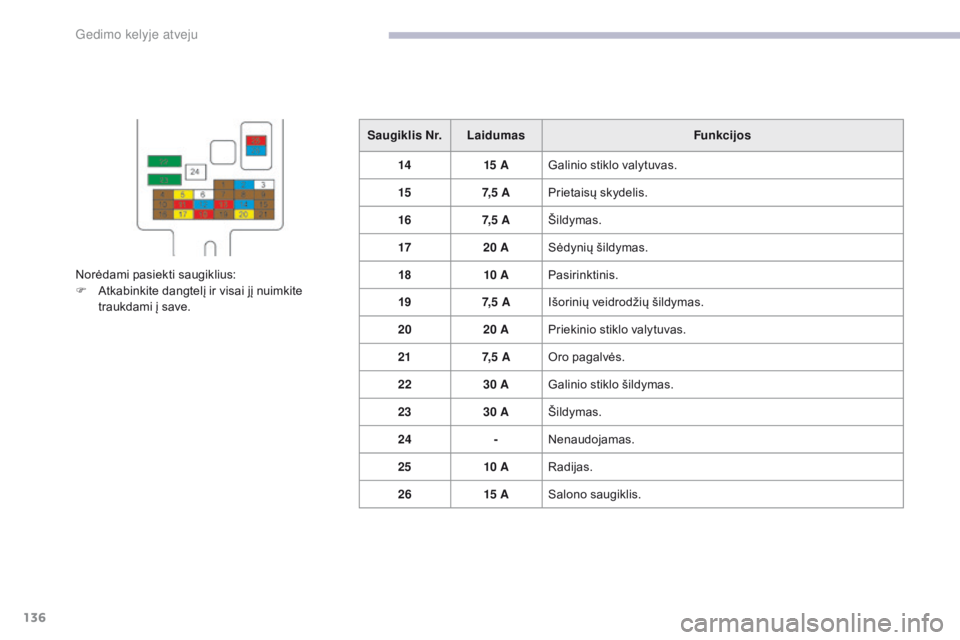

136
C-Zero_lt_Chap08_en-cas-de-panne_ed01-2016
Saugiklis Nr.Laidumas Funkcijos
14 15 AGalinio stiklo valytuvas.
15 7, 5 APrietaisų skydelis.
16 7, 5 AŠildymas.
17 20 ASėdynių šildymas.
18 10 APasirinktinis.
19 7, 5 AIšorinių veidrodžių šildymas.
20 20 APriekinio stiklo valytuvas.
21 7, 5 AOro pagalvės.
22 30 AGalinio stiklo šildymas.
23 30 AŠildymas.
24 -Nenaudojamas.
25 10 ARadijas.
26 15 ASalono saugiklis.
Norėdami pasiekti saugiklius:
F

A

tkabinkite dangtelį ir visai jį nuimkite
traukdami į save.
Gedimo kelyje atveju

137
C-Zero_lt_Chap08_en-cas-de-panne_ed01-2016
Saugiklis Nr.Laidumas Funkcijos
1 -Nenaudojamas.
2 30 AVidinis saugiklis.
3 40 AElektrinis variklis.
4 40 ARadiatoriaus ventiliatorius.
5 40 AElektriniai stiklų kėlikliai.
6 30 AVakuuminis siurblys.
7 15 APagrindinio akumuliatoriaus procesorius.
8 15 ATrečiasis stabdymo signalo žibintas.
9 15 APriekiniai rūko šviesų žibintai.
10 15 AAušinimo skysčio siurblys.
Priekinio skyriaus saugiklių
blokelis
Saugiklių blokelis yra įrengtas priekiniame
skyriuje, po šildymo sistemos skysčio bakeliu.
Gali būti keičiami tik šie saugikliai.
Norint pakeisti kitų blokelių saugiklius
(vakuuminio siurblio ir papildomos
įrangos akumuliatoriaus) reikia kreiptis
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
8
Gedimo kelyje atveju

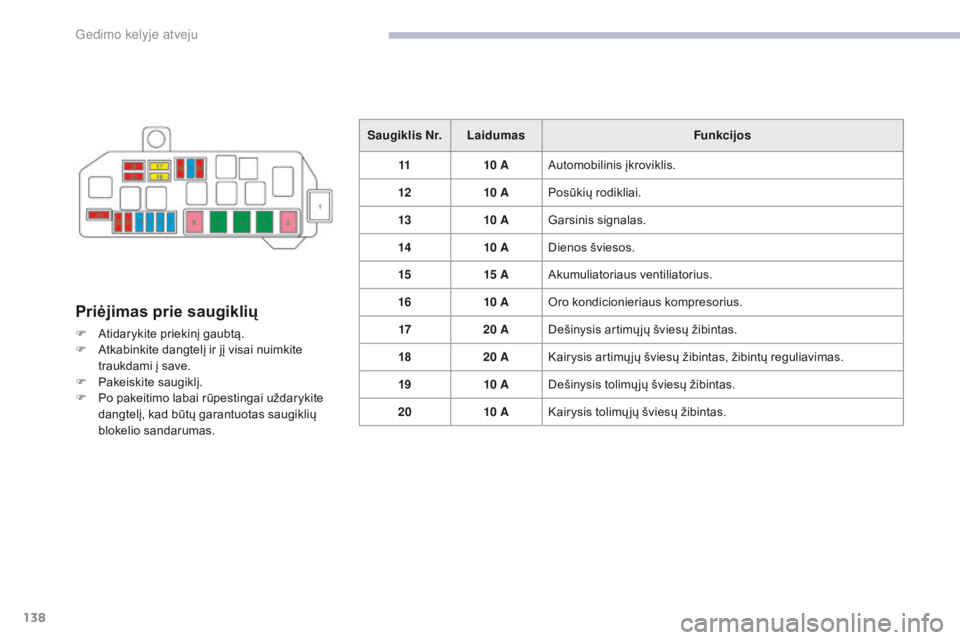

138
C-Zero_lt_Chap08_en-cas-de-panne_ed01-2016
Priėjimas prie saugiklių
F Atidarykite priekinį gaubtą.
F A tkabinkite dangtelį ir jį visai nuimkite
traukdami į save.
F

P
akeiskite saugiklį.
F

P
o pakeitimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių
blokelio sandarumas. Saugiklis Nr.
Laidumas Funkcijos
11 10 AAutomobilinis įkroviklis.
12 10 APosūkių rodikliai.
13 10 AGarsinis signalas.
14 10 ADienos šviesos.
15 15 AAkumuliatoriaus ventiliatorius.
16 10 AOro kondicionieriaus kompresorius.
17 20 ADešinysis artimų jų šviesų žibintas.
18 20 AKairysis artimų jų šviesų žibintas, žibintų reguliavimas.
19 10 ADešinysis tolimų jų šviesų žibintas.
20 10 AKairysis tolimų jų šviesų žibintas.
