Page 101 of 174

99

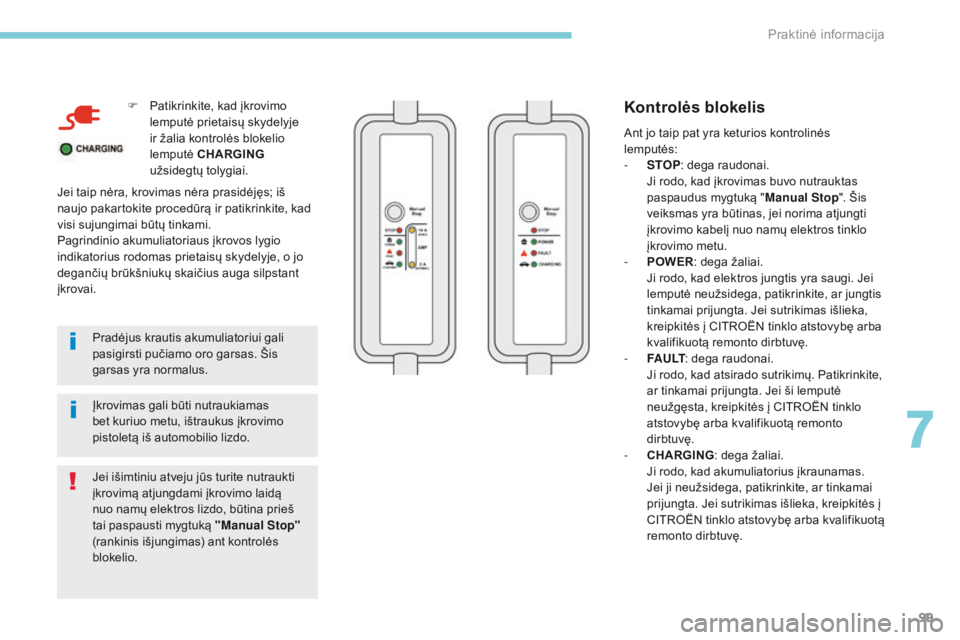

F Patikrinkite, kad įkrovimo lemputė prietaisų skydelyje
ir žalia kontrolės blokelio
lemputė CHARGING
užsidegtų tolygiai.
Pradėjus krautis akumuliatoriui gali
pasigirsti pučiamo oro garsas. Šis
garsas yra normalus.
Įkrovimas gali būti nutraukiamas
bet kuriuo metu, ištraukus įkrovimo
pistoletą iš automobilio lizdo.
Jei taip nėra, krovimas nėra prasidėjęs; iš
naujo pakartokite procedūrą ir patikrinkite, kad
visi sujungimai būtų tinkami.
Pagrindinio akumuliatoriaus įkrovos lygio
indikatorius rodomas prietaisų skydelyje, o jo
degančių brūkšniukų skaičius auga silpstant
įkrovai.
Jei išimtiniu atveju jūs turite nutraukti
įkrovimą atjungdami įkrovimo laidą
nuo namų elektros lizdo, būtina prieš
tai paspausti mygtuką "Manual Stop"
(rankinis išjungimas) ant kontrolės
blokelio.Kontrolės blokelis
Ant jo taip pat yra keturios kontrolinės
lemputės:
-
S
TOP: dega raudonai.
J
i rodo, kad įkrovimas buvo nutrauktas
paspaudus mygtuką " Manual Stop". Šis
veiksmas yra būtinas, jei norima atjungti
įkrovimo kabelį nuo namų elektros tinklo
įkrovimo metu.
-
P
OWER : dega žaliai.
J
i rodo, kad elektros jungtis yra saugi. Jei
lemputė neužsidega, patikrinkite, ar jungtis
tinkamai prijungta. Jei sutrikimas išlieka,
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
-
F
A U LT : dega raudonai.
J
i rodo, kad atsirado sutrikimų. Patikrinkite,
ar tinkamai prijungta. Jei ši lemputė
neužgęsta, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę.
-
C
HARGING : dega žaliai.
J
i rodo, kad akumuliatorius įkraunamas.
Jei ji neužsidega, patikrinkite, ar tinkamai
prijungta. Jei sutrikimas išlieka, kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
7
3 U D N W L Q
Page 102 of 174

100

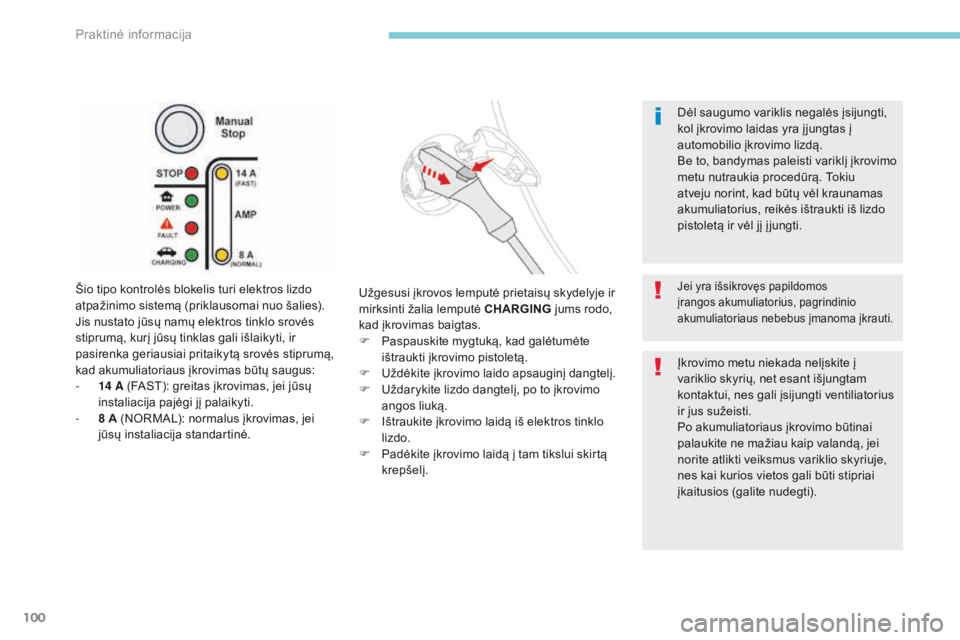

Šio tipo kontrolės blokelis turi elektros lizdo
atpažinimo sistemą (priklausomai nuo šalies).
Jis nustato jūsų namų elektros tinklo srovės
stiprumą, kurį jūsų tinklas gali išlaikyti, ir
pasirenka geriausiai pritaikytą srovės stiprumą,
kad akumuliatoriaus įkrovimas būtų saugus:
-
14
A (FAST): greitas įkrovimas, jei jūsų
instaliacija pajėgi jį palaikyti.
-
8
A (NORMAL): normalus įkrovimas, jei
jūsų instaliacija standartinė. Dėl saugumo variklis negalės įsijungti,
kol įkrovimo laidas yra į jungtas į
automobilio įkrovimo lizdą.
Be to, bandymas paleisti variklį įkrovimo
metu nutraukia procedūrą. Tokiu
atveju norint, kad būtų vėl kraunamas
akumuliatorius, reikės ištraukti iš lizdo
pistoletą ir vėl jį į jungti.
Užgesusi įkrovos lemputė prietaisų skydelyje ir
mirksinti žalia lemputė CHARGING jums rodo,
kad įkrovimas baigtas.
F
P
aspauskite mygtuką, kad galėtumėte
ištraukti įkrovimo pistoletą.
F
U
ždėkite įkrovimo laido apsauginį dangtelį.
F
U
ždarykite lizdo dangtelį, po to įkrovimo
angos liuką.
F
I
štraukite įkrovimo laidą iš elektros tinklo
lizdo.
F
P
adėkite įkrovimo laidą į tam tikslui skirtą
krepšelį.Jei yra išsikrovęs papildomos
įrangos akumuliatorius, pagrindinio
akumuliatoriaus nebebus įmanoma įkrauti.
Įkrovimo metu niekada nelįskite į
variklio skyrių, net esant išjungtam
kontaktui, nes gali įsijungti ventiliatorius
ir jus sužeisti.
Po akumuliatoriaus įkrovimo būtinai
palaukite ne mažiau kaip valandą, jei
norite atlikti veiksmus variklio skyriuje,
nes kai kurios vietos gali būti stipriai
įkaitusios (galite nudegti).
Praktinė informacija
Page 103 of 174

101
Ištraukę įkrovimo pistoletą iš
automobilio įkrovos lizdo, nepalikite
laido į jungto į elektros tinklo lizdą (gali
kilti trumpojo jungimo arba elektros
smūgio pavojus, jei laidas pateks
į vandenį arba bus prisiliesta prie
gnybtų). Po įkrovimo patikrinkite, ar gerai
uždarytas lizdo dangtelis ir įkrovimo
angos liukas.
Rūpestingai saugokite, kad į lizdą, po
jo dangteliu arba į įkrovimo pistoletą
nepatektų vanduo arba dulkės (gali kilti
gaisro ar elektros smūgio pavojus).
Avarijos atveju arba pažeidus
automobilio apačią (užvažiavus
ant iškilusio šaligatvio, akmens ar
stulpelio, miesto įrenginio ir pan.),
gali būti pažeista elektros įranga arba
pagrindinis akumuliatorius. Atlikite
automobilio patikrinimą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Niekada nelieskite 300 V įtampos tinklo
dalių, nei oranžinių laidų.
Automobilio pastatymas
ilgam laikui
Jei automobilis pastatomas stovėti ilgą
neapibrėžtą laiką, įkraukite jo pagrindinį
akumuliatorių kas trys mėnesiai
(normaliuoju įkrovimo būdu).
Prieš atlikdami šį įkrovimą patikrinkite,
kad papildomosios įrangos
akumuliatorius nebūtų atjungtas arba
išsikrovęs. Jei yra priešingai, norėdami
prijungti arba įkrauti papildomą jį
akumuliatorių skaitykite skyrelį
"Papildomasis akumuliatorius".
Jei yra stipriai pažeistas pagrindinis
akumuliatorius, niekada nelieskite iš
šios dalies tekančio skysčio.
Patekus šio skysčio ant kūno, gausiai
nuplaukite vandeniu ir skubiai kreipkitės
į gydytoją.
Tam, kad akumuliatoriaus
eksploatavimo trukmė būtų kuo
ilgesnė, kas penkiolika dienų jį
įkraukite iki galo.
Tam, kad akumuliatorius būtų įkrautas
iki galo, jį kraukite normaliuoju būdu (iš
namų elektros tinklo) ir nenutraukdami
įkrovimo, kol įkrovimas išsijungs
automatiškai (užges įkrovimo kontrolinė
lemputė prietaisų skydelyje).
Be to, kas 3 mėnesius atlikite šį
visišką pagrindinio akumuliatoriaus
įkrovimą, kai įkrovos lygis
yra 2 brūkšniukai ar žemesnis
.
7
Praktinė informacija
Page 104 of 174

102

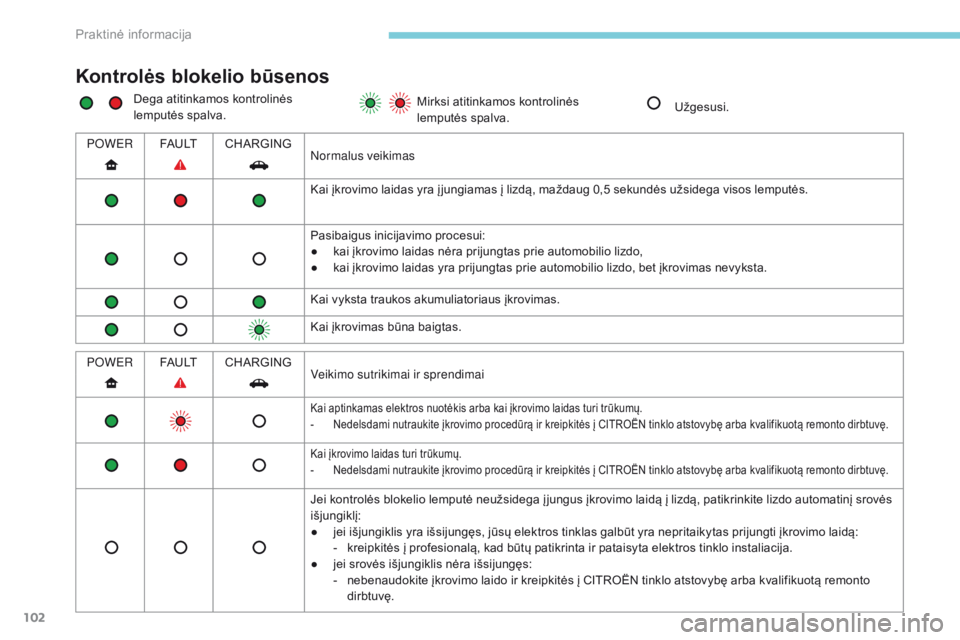

Kontrolės blokelio būsenos
Dega atitinkamos kontrolinės
lemputės spalva.Mirksi atitinkamos kontrolinės
lemputės spalva.
Užgesusi.
P
oW
E
r
F
A U LT CHARGING
no
rmalus veikimas
Kai įkrovimo laidas yra į jungiamas į lizdą, maždaug 0,5 sekundės užsidega visos lemputės.
Pasibaigus inicijavimo procesui:
●
k
ai įkrovimo laidas nėra prijungtas prie automobilio lizdo,
●
k
ai įkrovimo laidas yra prijungtas prie automobilio lizdo, bet įkrovimas nevyksta.
Kai vyksta traukos akumuliatoriaus įkrovimas.
Kai įkrovimas būna baigtas.
P
oW
E
r
F
A U LT CHARGING
Veikimo sutrikimai ir sprendimai
Kai aptinkamas elektros nuotėkis arba kai įkrovimo laidas turi trūkumų.
-
N edelsdami nutraukite įkrovimo procedūrą ir kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Kai įkrovimo laidas turi trūkumų.
-
N
edelsdami nutraukite įkrovimo procedūrą ir kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Jei kontrolės blokelio lemputė neužsidega į jungus įkrovimo laidą į lizdą, patikrinkite lizdo automatinį srovės
išjungiklį:
●
j
ei išjungiklis yra išsijungęs, jūsų elektros tinklas galbūt yra nepritaikytas prijungti įkrovimo laidą:
-
k
reipkitės į profesionalą, kad būtų patikrinta ir pataisyta elektros tinklo instaliacija.
●
j
ei srovės išjungiklis nėra išsijungęs:
-
n
ebenaudokite įkrovimo laido ir kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.
Praktinė informacija
Page 105 of 174

103

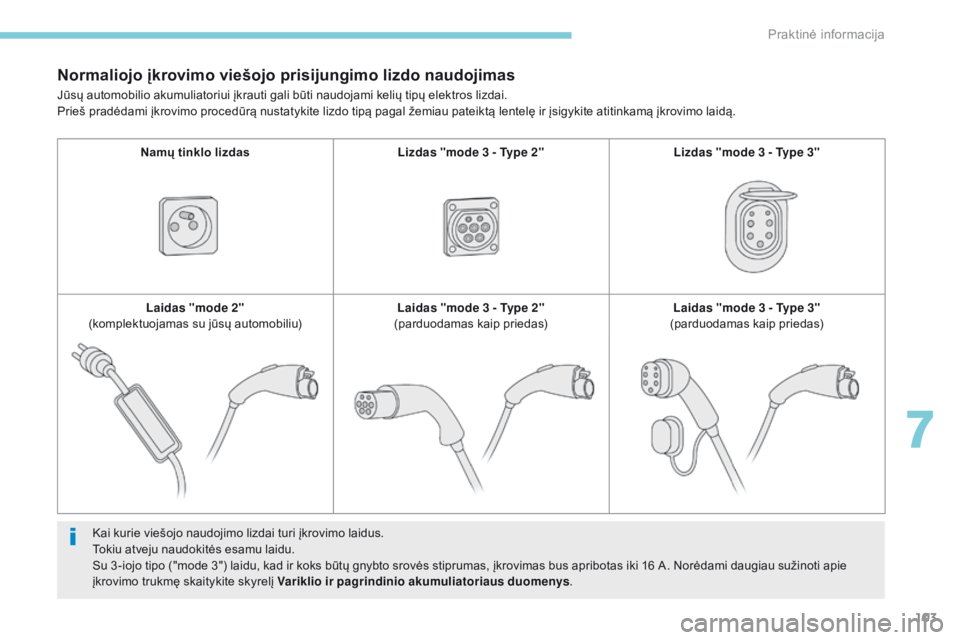

Normaliojo įkrovimo viešojo prisijungimo lizdo naudojimas
Kai kurie viešojo naudojimo lizdai turi įkrovimo laidus.
Tokiu atveju naudokitės esamu laidu.
Su 3 -iojo tipo ("mode 3") laidu, kad ir koks būtų gnybto srovės stiprumas, įkrovimas bus apribotas iki 16 A. Norėdami daugiau sužinoti apie
įkrovimo trukmę skaitykite skyrelį Variklio ir pagrindinio akumuliatoriaus duomenys.
Jūsų automobilio akumuliatoriui įkrauti gali būti naudojami kelių tipų elektros lizdai.
Prieš pradėdami įkrovimo procedūrą nustatykite lizdo tipą pagal žemiau pateiktą lentelę ir įsigykite atitinkamą įkrovimo laidą.
Namų tinklo lizdas Lizdas "mode 3 - Type 2" Lizdas "mode 3 - Type 3"
Laidas "mode 2"
(komplektuojamas su jūsų automobiliu) Laidas "mode 3 - Type 2"
(parduodamas kaip priedas) Laidas "mode 3 - Type 3"
(parduodamas kaip priedas)
7
Praktinė informacija
Page 106 of 174

104
Patikrinkite, ar įkrovimo gnybtas ir jo
laidas yra pritaikytas jūsų automobiliui.F
P
aspauskite užraktą 4 ir atidarykite lizdo
dangtelį.
F
P
atikrinkite, kad ant automobilio įkrovimo
liuko nebūtų jokių svetimkūnių.
Greitasis įkrovimas*
F Užspauskite stovėjimo stabdį ir į junkite važiavimo selektorių į padėtį P .
F
I
šjunkite elektrą naudojančius prietaisus ir
pasukite kontakto raktą į padėtį "LOCK" .
F
P
atraukite rankenėlę 3 , esančią po
vairuotojo sėdyne iš durų pusės, kad
atidarytumėte greitojo įkrovimo lizdo liuką
(kairėje automobilio pusėje). Nelieskite greitojo įkrovimo lizdo
metalinio antgalio, taip pat tokio antgalio
ant įkrovimo laido.
Gali kilti pavojus gauti elektros smūgį ir/
arba atsirasti gedimų.
F
Į
junkite įkrovimo laidą į automobilio
įkrovimo lizdą laikydamiesi įkrovimo gnybto
naudojimo instrukcijos.
Jei jūs nešiojate širdies stimuliatorių
arba kokį nors kitą elektrinį
medicininį aparatą, jūs neturėtumėte
naudotis greituoju įkrovimo būdu.
Venkite artintis prie greitojo įkrovimo gnybto.
Jei vis dėlto jums taip atsitiko, kuo greičiau
palikite šią zoną.
Būtinu atveju paprašykite kito asmens, kad
įkrautų jūsų automobilį.
* Priklausomai nuo įrangos.
Praktinė informacija
Page 107 of 174

105

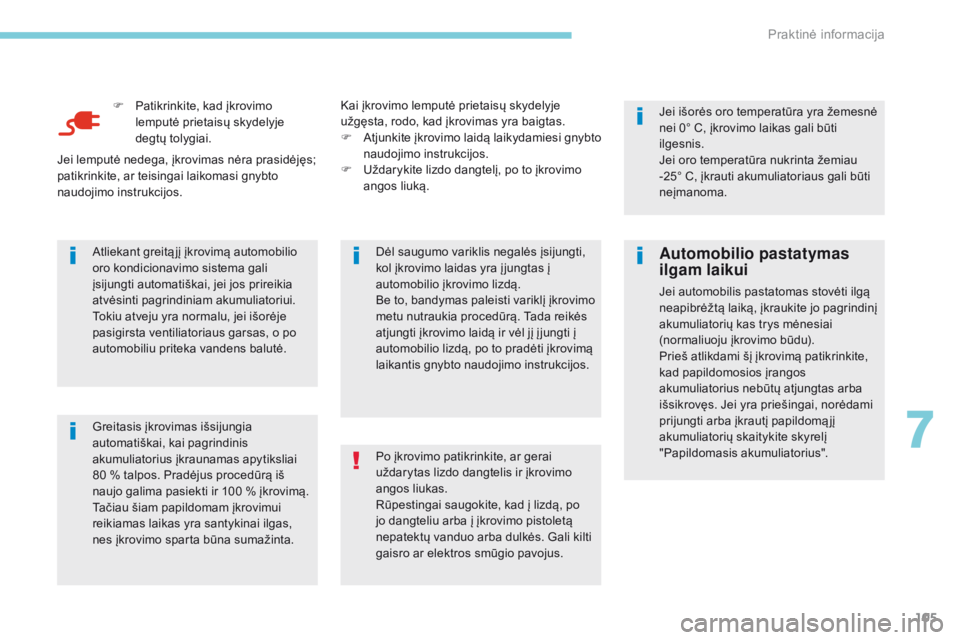

F Patikrinkite, kad įkrovimo lemputė prietaisų skydelyje
degtų tolygiai.
Greitasis įkrovimas išsijungia
automatiškai, kai pagrindinis
akumuliatorius įkraunamas apytiksliai
80 % talpos. Pradėjus procedūrą iš
naujo galima pasiekti ir 100 % įkrovimą.
Tačiau šiam papildomam įkrovimui
reikiamas laikas yra santykinai ilgas,
nes įkrovimo sparta būna sumažinta. Atliekant greitą jį įkrovimą automobilio
oro kondicionavimo sistema gali
įsijungti automatiškai, jei jos prireikia
atvėsinti pagrindiniam akumuliatoriui.
Tokiu atveju yra normalu, jei išorėje
pasigirsta ventiliatoriaus garsas, o po
automobiliu priteka vandens balutė. Dėl saugumo variklis negalės įsijungti,
kol įkrovimo laidas yra į jungtas į
automobilio įkrovimo lizdą.
Be to, bandymas paleisti variklį įkrovimo
metu nutraukia procedūrą. Tada reikės
atjungti įkrovimo laidą ir vėl jį į jungti į
automobilio lizdą, po to pradėti įkrovimą
laikantis gnybto naudojimo instrukcijos.Jei išorės oro temperatūra yra žemesnė
nei 0° C, įkrovimo laikas gali būti
ilgesnis.
Jei oro temperatūra nukrinta žemiau
-25° C, įkrauti akumuliatoriaus gali būti
neįmanoma.
Jei lemputė nedega, įkrovimas nėra prasidėjęs;
patikrinkite, ar teisingai laikomasi gnybto
naudojimo instrukcijos. Kai įkrovimo lemputė prietaisų skydelyje
užgęsta, rodo, kad įkrovimas yra baigtas.
F
A
tjunkite įkrovimo laidą laikydamiesi gnybto
naudojimo instrukcijos.
F
U
ždarykite lizdo dangtelį, po to įkrovimo
angos liuką.
Po įkrovimo patikrinkite, ar gerai
uždarytas lizdo dangtelis ir įkrovimo
angos liukas.
Rūpestingai saugokite, kad į lizdą, po
jo dangteliu arba į įkrovimo pistoletą
nepatektų vanduo arba dulkės. Gali kilti
gaisro ar elektros smūgio pavojus.
Automobilio pastatymas
ilgam laikui
Jei automobilis pastatomas stovėti ilgą
neapibrėžtą laiką, įkraukite jo pagrindinį
akumuliatorių kas trys mėnesiai
(normaliuoju įkrovimo būdu).
Prieš atlikdami šį įkrovimą patikrinkite,
kad papildomosios įrangos
akumuliatorius nebūtų atjungtas arba
išsikrovęs. Jei yra priešingai, norėdami
prijungti arba įkrautį papildomą jį
akumuliatorių skaitykite skyrelį
"Papildomasis akumuliatorius".
7
3 U D N W L Q
Page 108 of 174

106

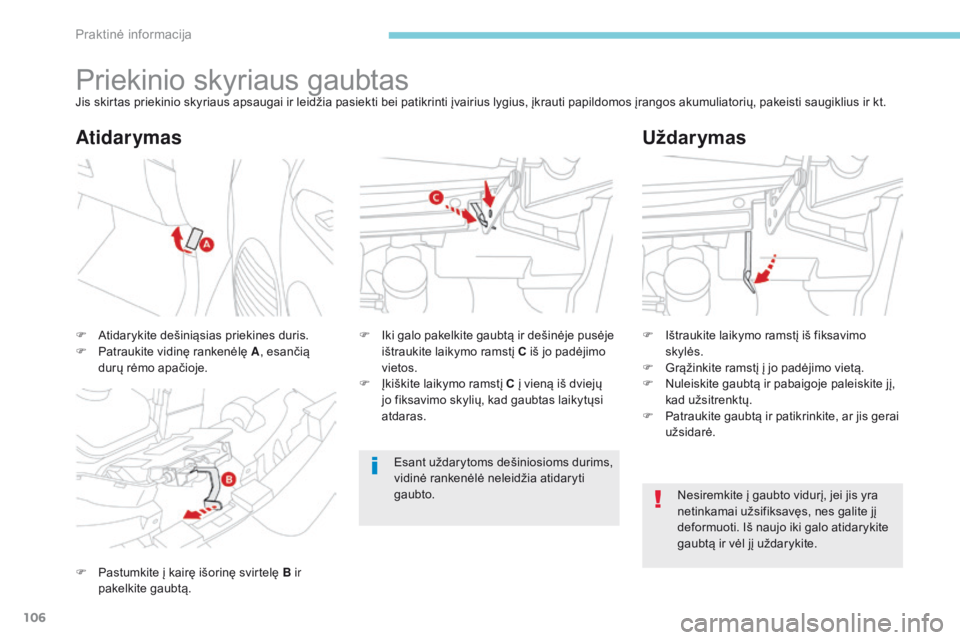

Priekinio skyriaus gaubtasJis skirtas priekinio skyriaus apsaugai ir leidžia pasiekti bei patikrinti įvairius lygius, įkrauti papildomos įrangos akumuliatorių, pakeisti saugiklius ir kt.
F
P
astumkite į kairę išorinę svirtelę B ir
pakelkite gaubtą. F
I
ki galo pakelkite gaubtą ir dešinėje pusėje
ištraukite laikymo ramstį C iš jo padėjimo
vietos.
F
Į
kiškite laikymo ramstį C į vieną iš dviejų
jo fiksavimo skylių, kad gaubtas laikytųsi
atdaras.
F
A
tidarykite dešiniąsias priekines duris.
F
P
atraukite vidinę rankenėlę A , esančią
durų rėmo apačioje.
Atidarymas Uždarymas
F Ištraukite laikymo ramstį iš fiksavimo
skylės.
F
G
rąžinkite ramstį į jo padėjimo vietą.
F
N
uleiskite gaubtą ir pabaigoje paleiskite jį,
kad užsitrenktų.
F
P
atraukite gaubtą ir patikrinkite, ar jis gerai
užsidarė.
Nesiremkite į gaubto vidurį, jei jis yra
netinkamai užsifiksavęs, nes galite jį
deformuoti. Iš naujo iki galo atidarykite
gaubtą ir vėl jį uždarykite.
Esant uždarytoms dešiniosioms durims,
vidinė rankenėlė neleidžia atidaryti
gaubto.
Praktinė informacija
Page 109 of 174

107

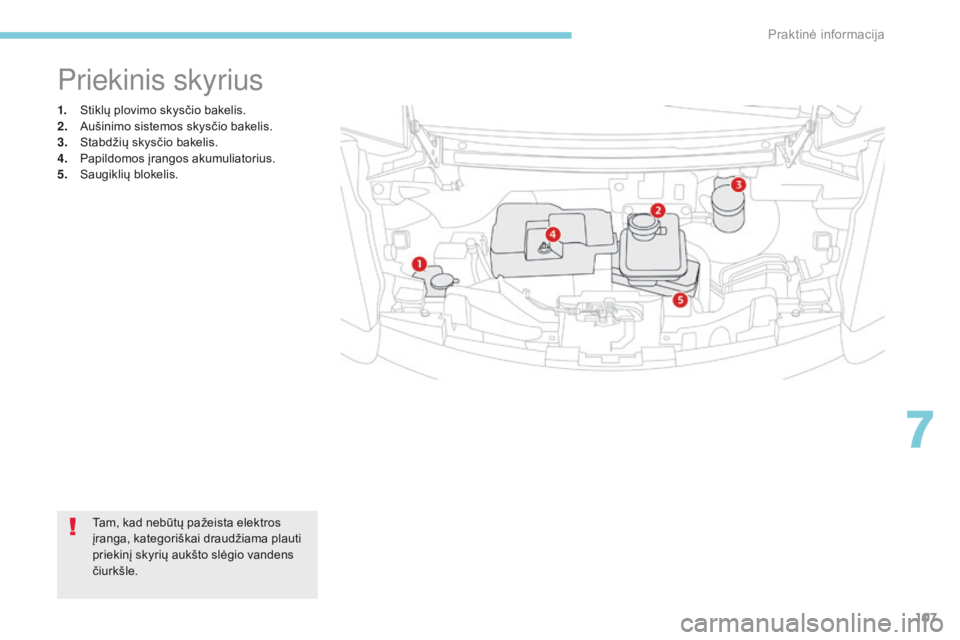

1. Stiklų plovimo skysčio bakelis.
2. Aušinimo sistemos skysčio bakelis.
3.
S
tabdžių skysčio bakelis.
4.
P
apildomos įrangos akumuliatorius.
5.
Sa
ugiklių blokelis.
Priekinis skyrius
Tam, kad nebūtų pažeista elektros
įranga, kategoriškai draudžiama plauti
priekinį skyrių aukšto slėgio vandens
čiurkšle.
7
Praktinė informacija
Page 110 of 174

108

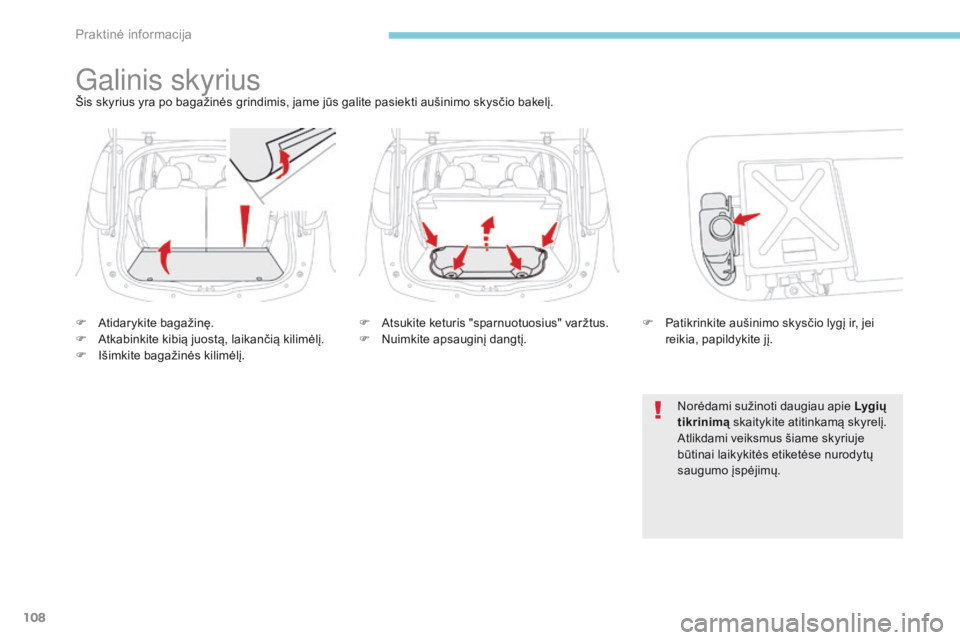

Galinis skyriusŠis skyrius yra po bagažinės grindimis, jame jūs galite pasiekti aušinimo skysčio bakelį.
F
A
tidarykite bagažinę.
F
A
tkabinkite kibią juostą, laikančią kilimėlį.
F
I
šimkite bagažinės kilimėlį. F
A
tsukite keturis "sparnuotuosius" varžtus.
F
N
uimkite apsauginį dangtį.F
P
atikrinkite aušinimo skysčio lygį ir, jei
reikia, papildykite jį.
Norėdami sužinoti daugiau apie Lygių
tikrinimą skaitykite atitinkamą skyrelį.
Atlikdami veiksmus šiame skyriuje
būtinai laikykitės etiketėse nurodytų
saugumo įspėjimų.
Praktinė informacija
