Parkeerlicht ver vangen
F Draai de lamphouder linksom en ver wijder deze.
F

V
erwijder en vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Grootlicht vervangen
F Draai de lamphouder linksom en ver wijder deze.
F

V
er wijder de lamp door de lip in te drukken.
F

V
ervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Lamp van richtingaanwijzer
vervangen
F Draai de lamphouder naar links en verwijder deze.
F

V
erwijder en vervang de lamp.
Voer het monteren in de omgekeerde
volgorde uit.
De amberkleurige lampen moeten
worden vervangen door lampen met
dezelfde kleur en eigenschappen.
8
Storingen verhelpen

130
C-Zero_nl_Chap08_en-cas-de-panne_ed01-2016

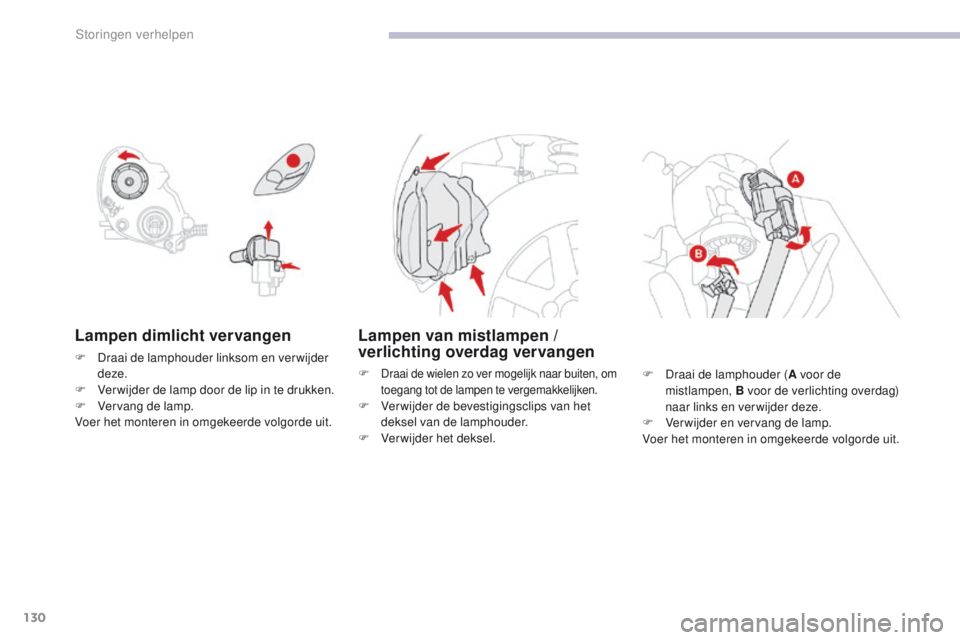

Lampen dimlicht vervangen
F Draai de lamphouder linksom en ver wijder deze.
F

V
er wijder de lamp door de lip in te drukken.
F

V
ervang de lamp.
Voer het monteren in omgekeerde volgorde uit.
Lampen van mistlampen /
verlichting overdag vervangen
F Draai de wielen zo ver mogelijk naar buiten, om
toegang tot de lampen te vergemakkelijken.
F Ver wijder de bevestigingsclips van het deksel van de lamphouder.
F

V
erwijder het deksel. F

D
raai de lamphouder (
A voor de
mistlampen, B voor de verlichting overdag)
naar links en ver wijder deze.
F

V
erwijder en vervang de lamp.
Voer het monteren in omgekeerde volgorde uit.
Storingen verhelpen

131
C-Zero_nl_Chap08_en-cas-de-panne_ed01-2016
1. Remlicht / parkeerlicht (21 W/15 W of diodes).
2.
R

ichtingaanwijzers (WY21W - 21

W).
3.
A

chteruitrijlicht (W21W - 21 W).

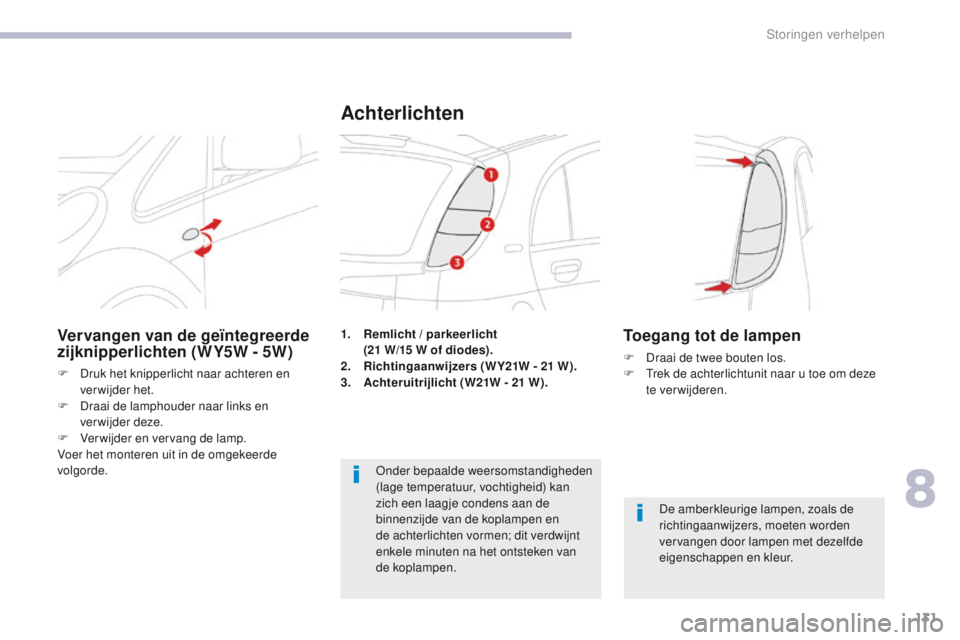

Achterlichten
De amberkleurige lampen, zoals de
richtingaanwijzers, moeten worden
vervangen door lampen met dezelfde
eigenschappen en kleur.
Onder bepaalde weersomstandigheden
(lage temperatuur, vochtigheid) kan
zich een laagje condens aan de
binnenzijde van de koplampen en
de achterlichten vormen; dit verdwijnt
enkele minuten na het ontsteken van
de koplampen.
Vervangen van de geïntegreerde
zijknipperlichten (WY5W - 5W)
F Druk het knipperlicht naar achteren en
verwijder het.
F

D
raai de lamphouder naar links en
verwijder deze.
F

V
erwijder en vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Toegang tot de lampen
F Draai de twee bouten los.
F T rek de achterlichtunit naar u toe om deze
te verwijderen.
8
Storingen verhelpen

132
C-Zero_nl_Chap08_en-cas-de-panne_ed01-2016
Richtingaanwijzers vervangen
Remlichten / parkeerlicht
(diodes) vervangen
Alle werkzaamheden aan diodes moeten
worden uitgevoerd door het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Lamp achteruitrijlichten vervangenRemlicht / parkeerlicht
vervangen (21 W / 15 W)
F Draai de lamphouder naar links en
verwijder deze.
F

V
er wijder de lamp en vervang deze.
Voer het monteren in de omgekeerde volgorde
uit. F
D raai de lamphouder naar links en
verwijder deze.
F

V
er wijder de lamp en vervang deze.
Voer het monteren in de omgekeerde
volgorde uit. F
D raai de lamphouder naar links en
verwijder deze.
F

V
er wijder de lamp en vervang deze.
Voer het monteren in de omgekeerde volgorde
uit.
Storingen verhelpen

133
C-Zero_nl_Chap08_en-cas-de-panne_ed01-2016
Vervangen van de mistlamp
( W21W - 21W )
F Verwijder de afdekkap.
F D raai de lamphouder naar links en
verwijder deze.
F

V
erwijder en vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Vervangen van het derde
remlicht (W5W - 5W)
F Verwijder de 2 bouten.
F V erwijder de lamphouder.
F

V
er wijder en vervang de defecte lamp.
Montage: verricht de handelingen voor het
demonteren in omgekeerde volgorde.
Vervangen van de
kentekenplaatverlichting (W5W - 5W)
F Duw de afdekking naar binnen.
F D raai de lamphouder en verwijder deze.
F

V
erwijder de defecte lamp en vervang hem.
Voer om de lamp te monteren de handelingen
in omgekeerde volgorde uit.
8
Storingen verhelpen

134
C-Zero_nl_Chap08_en-cas-de-panne_ed01-2016
Zekeringen vervangen
De speciale tang voor het ver wijderen van
zekeringen is bevestigd aan de binnenzijde
van het deksel van de zekeringkast in het
dashboard (links).
Toegang:
F
K
lik het deksel los en trek het in zijn geheel
naar u toe.
F

N
eem de zekeringentang los.
Toegang tot het gereedschap
Voordat u een zekering vervangt, dient u eerst
de oorzaak van de storing op te sporen en te
(laten) verhelpen.
F
C
ontroleer of het contact in de stand
" LOCK " staat.
F

T
raceer de defecte zekering door de
geleidende draad te bekijken.
Vervangen van een zekering
Goed Defect
F

G

ebruik de speciale tang om de zekering
uit de houder te nemen.
F

V

ervang een zekering altijd door een
zekering met dezelfde stroomsterkte.
F

C

ontroleer of het getal op de zekeringkast
en de stroomsterkte op de zekering
overeenkomen met de waarden in de
onderstaande tabel. CITROËN is niet verantwoordelijk
voor kosten die voortvloeien
uit het verhelpen van storingen
veroorzaakt door het monteren van
extra accessoires die niet door haar
aanbevolen en geleverd worden of
door voorzieningen die niet volgens
de voorschriften van CITROËN zijn
gemonteerd. Dit geldt met name voor
apparatuur met een stroomverbruik van
meer dan 10 milliampère.
Bij het ontwerp van het elektrische circuit van
uw auto is reeds rekening gehouden met de
montage van zowel de standaarduitrusting als
eventuele opties.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats voordat u andere
elektrische voorzieningen of accessoires in
de auto monteert of laat monteren.
Storingen verhelpen

135
C-Zero_nl_Chap08_en-cas-de-panne_ed01-2016
Zekeringen dashboard
De zekeringkast bevindt zich in het onderste
deel van het dashboard aan de linkerzijde.Zekering Ampère
Functies
1 7, 5 AParkeerlichten vóór en linksachter.
2 15 A12V-aansluiting.
3 -Niet gebruikt.
4 7, 5 AStartmotor.
5 20 AAudio-installatie.
6 -Niet gebruikt.
7 7, 5 ABoorduitrusting, parkeerlichten vóór en rechtsachter.
8 7, 5 AElektrisch bediende buitenspiegels.
9 7, 5 ASupervisor.
10 7, 5 AAirconditioning.
11 10 AMistachterlicht.
12 15 ACentrale vergrendeling.
13 10 APlafonnier.
8
Storingen verhelpen

136
C-Zero_nl_Chap08_en-cas-de-panne_ed01-2016
Zekering AmpèreFuncties
14 15 ARuitenwisser achter.
15 7, 5 AInstrumentenpaneel.
16 7, 5 AVerwarming.
17 20 AStoelverwarming.
18 10 AOptie.
19 7, 5 AVerwarming buitenspiegels.
20 20 ARuitenwisser vóór.
21 7, 5 AAirbags.
22 30 AAchterruitverwarming.
23 30 AVerwarming.
24 -Niet gebruikt.
25 10 ARadio.
26 15 AZekering interieur.
Toegang tot de zekeringen:
F

M

aak het deksel los en ver wijder het
volledig door het naar u toe te trekken.
Storingen verhelpen

137
C-Zero_nl_Chap08_en-cas-de-panne_ed01-2016
Zekering AmpèreFuncties
1 -Niet gebruikt.
2 30 AInterne zekering.
3 40 AElektromotor.
4 40 AVentilator op radiateur.
5 40 AElektrisch bediende ruiten.
6 30 AVacuümpomp.
7 15 AElektronische eenheid tractiebatterij.
8 15 ADerde remlicht.
9 15 AMistlampen vóór.
10 15 AWaterpomp.

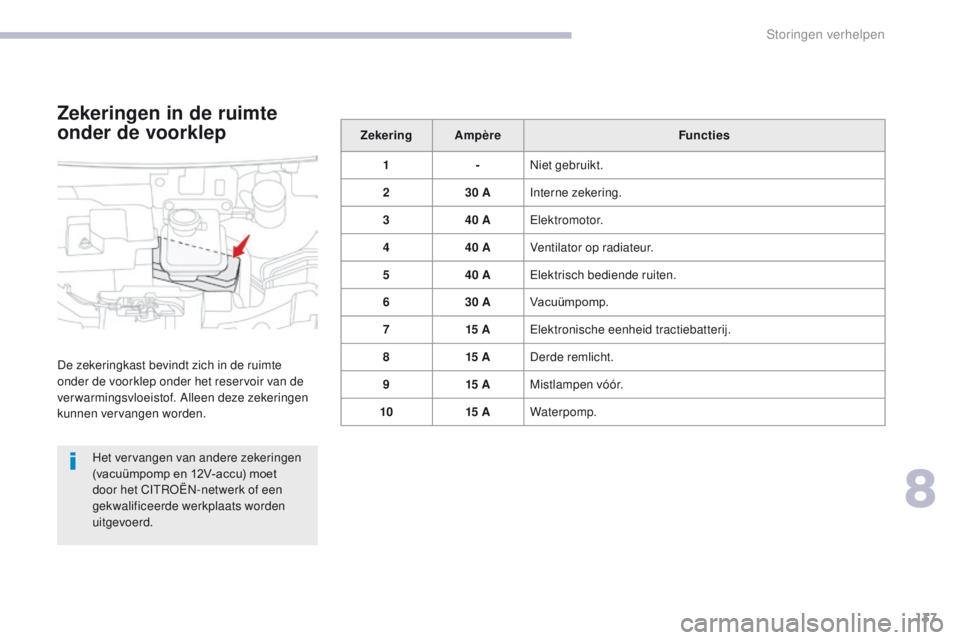

Zekeringen in de ruimte
onder de voorklep
De zekeringkast bevindt zich in de ruimte
onder de voorklep onder het reservoir van de
verwarmingsvloeistof. Alleen deze zekeringen
kunnen vervangen worden.
Het vervangen van andere zekeringen
(vacuümpomp
en 12V-accu) moet
d

oor het CITROËN-netwerk of een
gekwalificeerde werkplaats worden
uitgevoerd.
8
Storingen verhelpen

138
C-Zero_nl_Chap08_en-cas-de-panne_ed01-2016

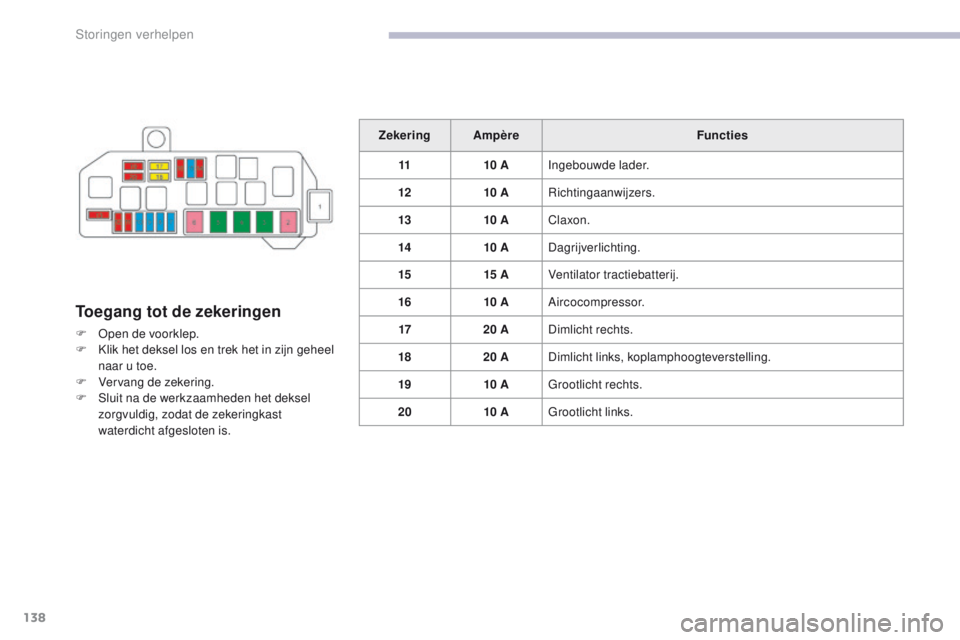

Toegang tot de zekeringen
F Open de voorklep.
F K lik het deksel los en trek het in zijn geheel
naar u toe.
F

V
ervang de zekering.
F

S
luit na de werkzaamheden het deksel
zorgvuldig, zodat de zekeringkast
waterdicht afgesloten is. Zekering Ampère
Functies
11 10 AIngebouwde lader.
12 10 ARichtingaanwijzers.
13 10 AClaxon.
14 10 ADagrijverlichting.
15 15 AVentilator tractiebatterij.
16 10 AAircocompressor.
17 20 ADimlicht rechts.
18 20 ADimlicht links, koplamphoogteverstelling.
19 10 AGrootlicht rechts.
20 10 AGrootlicht links.
