Wymiana żarówek świateł
pozycyjnych
F Obrócić oprawę żarówki w lewo i ją wyciągnąć.
F

P
ociągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Wymiana żarówki świateł
drogowych
F Obrócić oprawę żarówki w lewo i ją wyciągnąć.
F

W
yjąć żarówkę, naciskając na występ.
F

W
ymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.

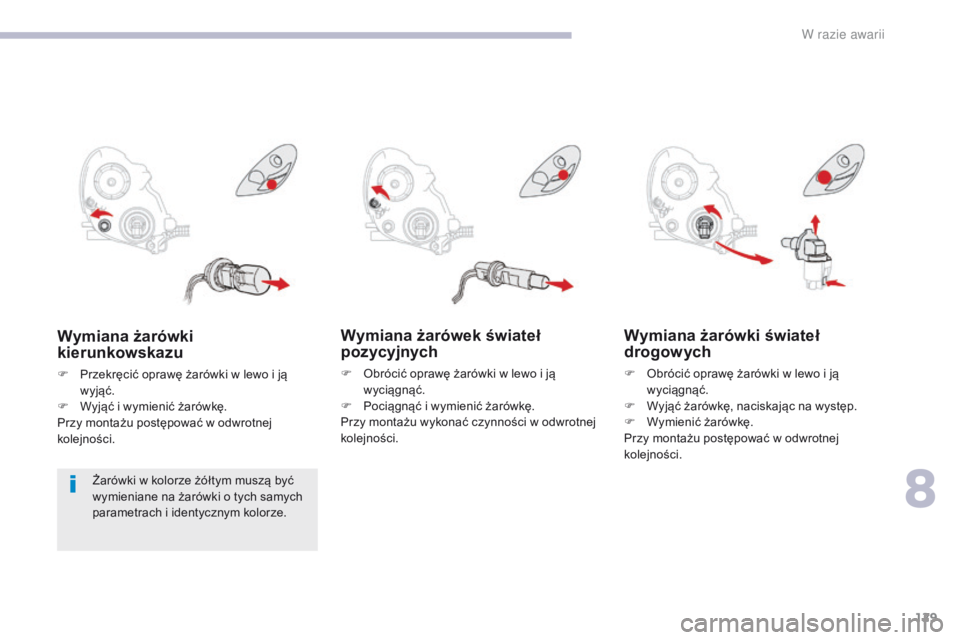

Wymiana żarówki
kierunkowskazu
F Przekręcić oprawę żarówki w lewo i ją wyjąć.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Żarówki w kolorze żółtym muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.
8
W

130
C-Zero_pl_Chap08_en-cas-de-panne_ed01-2016

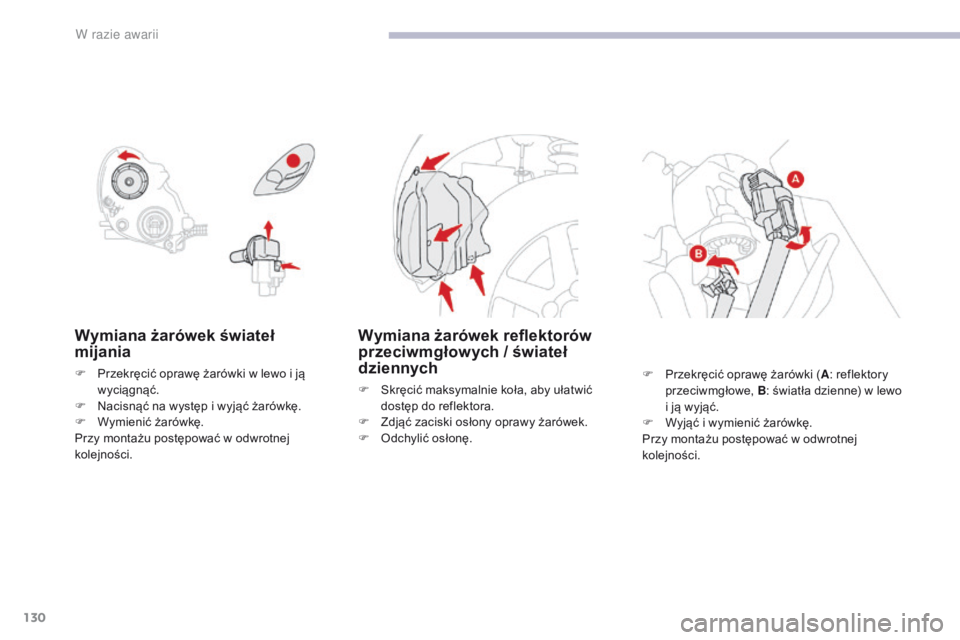

Wymiana żarówek świateł
mijania
F Przekręcić oprawę żarówki w lewo i ją wyciągnąć.
F

N
acisnąć na występ i wyjąć żarówkę.
F

W
ymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówek reflektorów
przeciwmgłowych / świateł
dziennych
F Skręcić maksymalnie koła, aby ułatwić dostęp do reflektora.
F

Z
djąć zaciski osłony oprawy żarówek.
F

O
dchylić osłonę. F
P rzekręcić oprawę żarówki (
A: reflektory
przeciwmgłowe, B: światła dzienne) w lewo
i ją wyjąć.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
W razie awarii

131
C-Zero_pl_Chap08_en-cas-de-panne_ed01-2016
1. Światła stop / Światła pozycyjne (21
W / 15 W lub diody).
2.
K

ierunkowskazy (W Y21W – 21
W).
3.
Ś

wiatła cofania (W21W – 21 W).

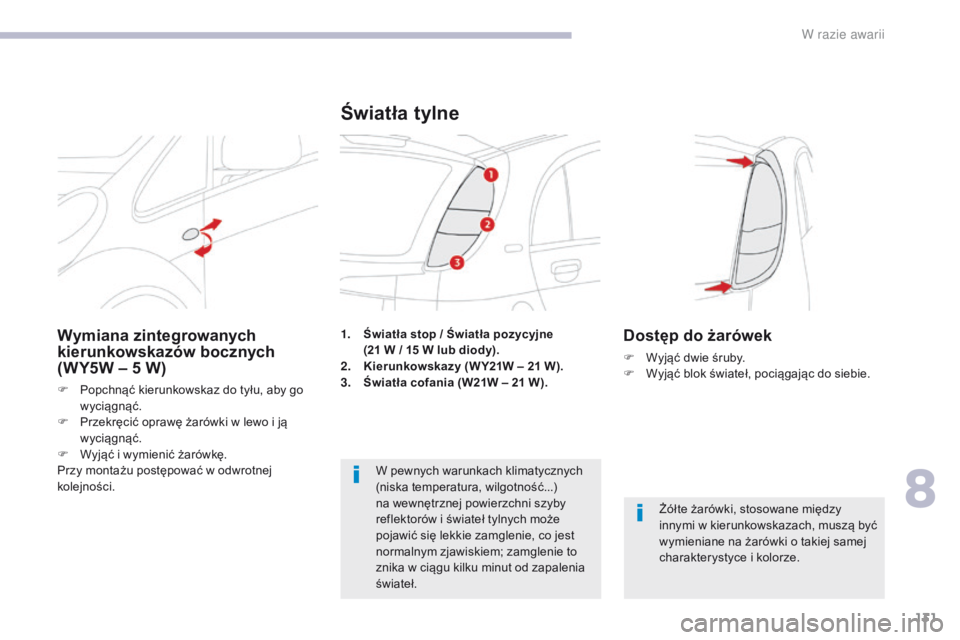

Światła tylne
Żółte żarówki, stosowane między
innymi w kierunkowskazach, muszą być
wymieniane na żarówki o takiej samej
charakterystyce i kolorze.
W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może
pojawić się lekkie zamglenie, co jest
normalnym zjawiskiem; zamglenie to
znika w ciągu kilku minut od zapalenia
świateł.
Wymiana zintegrowanych
kierunkowskazów bocznych
(WY5W – 5
W)
F Popchnąć kierunkowskaz do tyłu, aby go wyciągnąć.
F

P
rzekręcić oprawę żarówki w lewo i ją
wyciągnąć.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Dostęp do żarówek
F Wyjąć dwie śruby.
F W yjąć blok świateł, pociągając do siebie.
8
W razie awarii

132
C-Zero_pl_Chap08_en-cas-de-panne_ed01-2016
Wymiana żarówek
kierunkowskazów

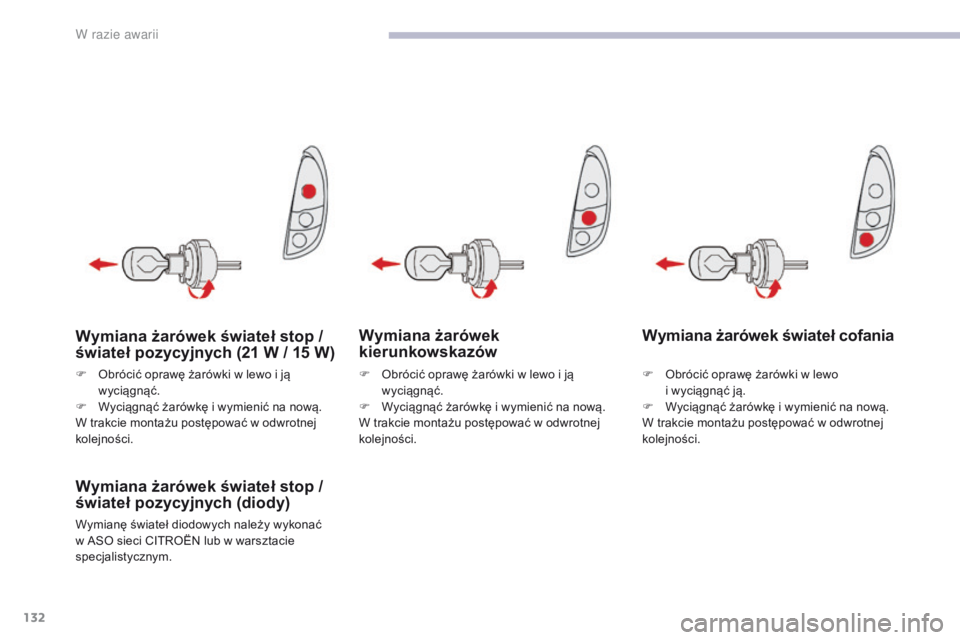

Wymiana żarówek świateł stop /
świateł pozycyjnych (diody)
Wymianę świateł diodowych należy wykonać
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Wymiana żarówek świateł cofania
Wymiana żarówek świateł stop /
świateł pozycyjnych (21

W / 15

W)
F Obrócić oprawę żarówki w lewo i ją
wyciągnąć.
F

W
yciągnąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnej
kolejności. F
O brócić oprawę żarówki w lewo i ją
wyciągnąć.
F

W
yciągnąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnej
kolejności. F
O brócić oprawę żarówki w lewo
i wyciągnąć ją.
F

W
yciągnąć żarówkę i wymienić na nową.
W trakcie montażu postępować w odwrotnej
kolejności.
W

133
C-Zero_pl_Chap08_en-cas-de-panne_ed01-2016

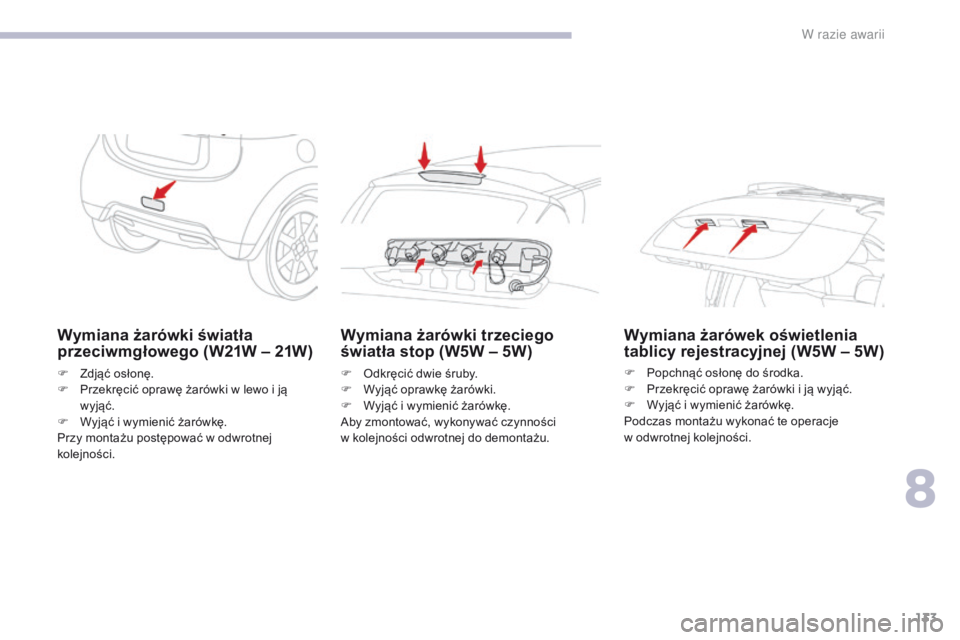

Wymiana żarówki światła
przeciwmgłowego (W21W – 21W)
F Zdjąć osłonę.
F P rzekręcić oprawę żarówki w lewo i ją
wyjąć.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówki trzeciego
światła stop (W5W – 5W)
F Odkręcić dwie śruby.
F W yjąć oprawkę żarówki.
F

W
yjąć i wymienić żarówkę.
Aby zmontować, wykonywać czynności
w kolejności odwrotnej do demontażu.
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W – 5W)
F Popchnąć osłonę do środka.
F P rzekręcić oprawę żarówki i ją wyjąć.
F

W
yjąć i wymienić żarówkę.
Podczas montażu wykonać te operacje
w odwrotnej kolejności.
8
W

134
C-Zero_pl_Chap08_en-cas-de-panne_ed01-2016

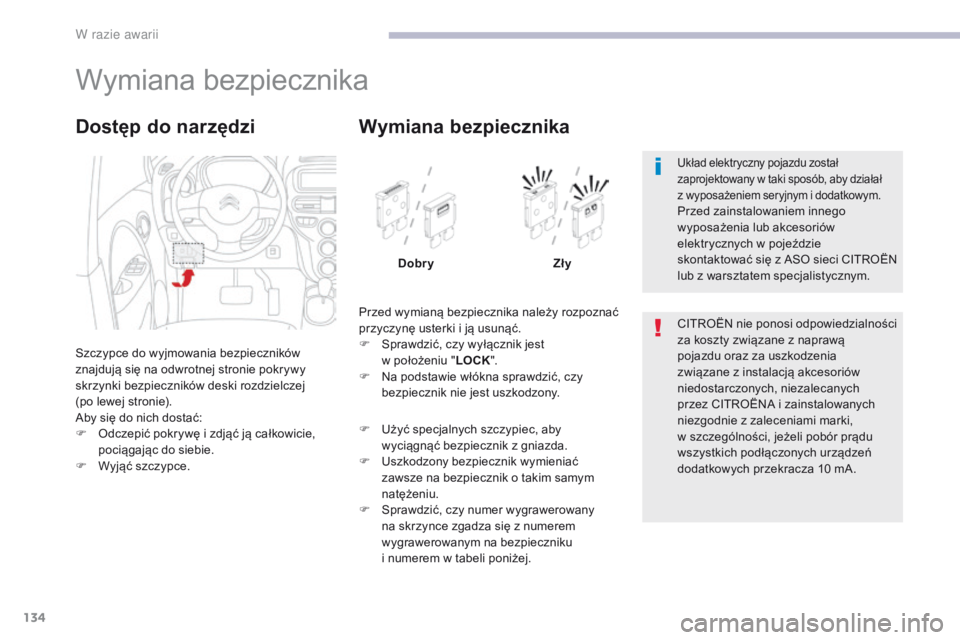

Wymiana bezpiecznika
Szczypce do wyjmowania bezpieczników
znajdują się na odwrotnej stronie pokrywy
skrzynki bezpieczników deski rozdzielczej
(po lewej stronie).
Aby się do nich dostać:
F
O
dczepić pokrywę i zdjąć ją całkowicie,
pociągając do siebie.
F

W
yjąć szczypce.
Dostęp do narzędzi
Przed wymianą bezpiecznika należy rozpoznać
przyczynę usterki i ją usunąć.
F
S
prawdzić, czy wyłącznik jest
w
położeniu "LOCK ".
F

N
a podstawie włókna sprawdzić, czy
bezpiecznik nie jest uszkodzony.
Wymiana bezpiecznika
Dobry Zły
F

U

żyć specjalnych szczypiec, aby
wyciągnąć bezpiecznik z gniazda.
F

U

szkodzony bezpiecznik wymieniać
zawsze na bezpiecznik o takim samym
natężeniu.
F

S

prawdzić, czy numer wygrawerowany
na skrzynce zgadza się z numerem
wygrawerowanym na bezpieczniku
i

numerem w tabeli poniżej. CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą
pojazdu oraz za uszkodzenia
związane z instalacją akcesoriów
niedostarczonych, niezalecanych
przez CITROËNA i zainstalowanych
niezgodnie z zaleceniami marki,
w
szczególności, jeżeli pobór prądu
wszystkich podłączonych urządzeń
dodatkowych przekracza 10 mA.
Układ elektryczny pojazdu został
zaprojektowany w taki sposób, aby działał
z
wyposażeniem seryjnym i dodatkowym.
Przed zainstalowaniem innego
wyposażenia lub akcesoriów
elektrycznych w pojeździe
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
W

135
C-Zero_pl_Chap08_en-cas-de-panne_ed01-2016

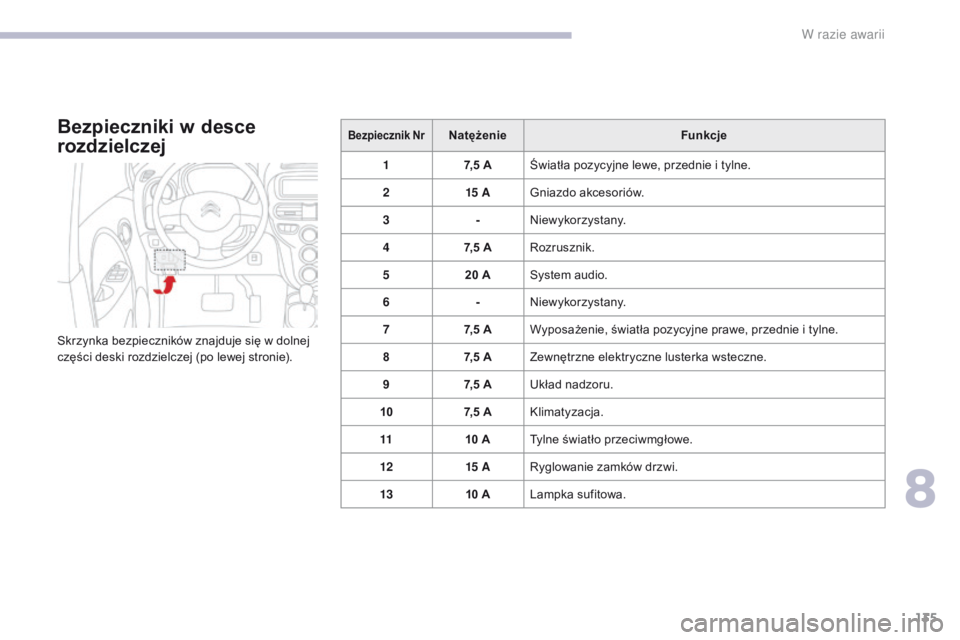

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Bezpiecznik NrNatężenieFunkcje
1 7,5 AŚwiatła pozycyjne lewe, przednie i tylne.
2 15 AGniazdo akcesoriów.
3 -Niewykorzystany.
4 7,5 ARozrusznik.
5 20 ASystem audio.
6 -Niewykorzystany.
7 7,5 AWyposażenie, światła pozycyjne prawe, przednie i tylne.
8 7,5 AZewnętrzne elektryczne lusterka wsteczne.
9 7,5 AUkład nadzoru.
10 7,5 AKlimatyzacja.
11 10 ATylne światło przeciwmgłowe.
12 15 ARyglowanie zamków drzwi.
13 10 ALampka sufitowa.
8
W razie awarii

136
C-Zero_pl_Chap08_en-cas-de-panne_ed01-2016
Bezpiecznik NrNatężenieFunkcje
14 15 AWycieraczka tylnej szyby.
15 7,5 AZestaw wskaźników.
16 7,5 AOgrzewanie.
17 20 ASiedzenie podgrzewane.
18 10 AOpcja.
19 7,5 AOdszranianie zewnętrznych lusterek wstecznych.
20 20 AWycieraczka przedniej szyby.
21 7,5 APoduszki powietrzne.
22 30 AOdszranianie tylnej szyby.
23 30 AOgrzewanie.
24 -Niewykorzystany.
25 10 ARadio.
26 15 ABezpiecznik kabiny.
Aby się do nich dostać:
F

O

dczepić pokrywę i zdjąć ją całkowicie,
pociągając do siebie.
W razie awarii

137
C-Zero_pl_Chap08_en-cas-de-panne_ed01-2016
Bezpiecznik NrNatężenieFunkcje
1 -Niewykorzystany.
2 30 ABezpiecznik wewnętrzny.
3 40 ASilnik elektryczny.
4 40 AWentylator chłodnicy.
5 40 AElektryczne podnośniki szyb.
6 30 APompa próżniowa.
7 15 AKalkulator akumulatora głównego.
8 15 ATrzecie światło stopu.
9 15 APrzednie reflektory przeciwmgłowe.
10 15 APompa wody.

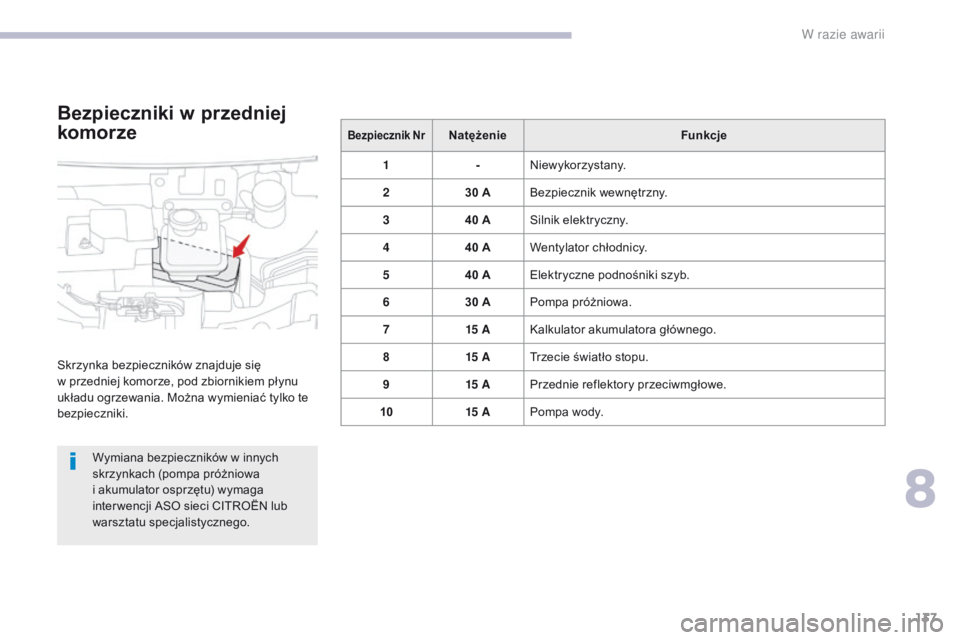

Bezpieczniki w przedniej
komorze
Skrzynka bezpieczników znajduje się
w
przedniej komorze, pod zbiornikiem płynu
układu ogrzewania. Można wymieniać tylko te
bezpieczniki.
Wymiana bezpieczników w innych
skrzynkach (pompa próżniowa
i akumulator osprzętu) wymaga
inter wencji ASO sieci CITROËN lub
warsztatu specjalistycznego.
8
W razie awarii

138
C-Zero_pl_Chap08_en-cas-de-panne_ed01-2016

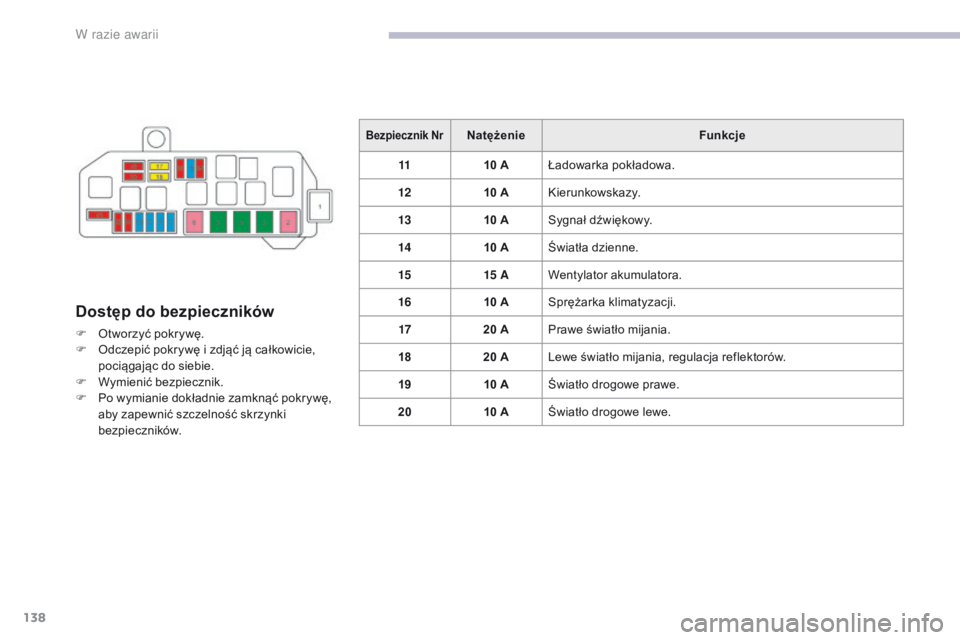

Dostęp do bezpieczników
F Otworzyć pokrywę.
F O dczepić pokrywę i zdjąć ją całkowicie,
pociągając do siebie.
F

W
ymienić bezpiecznik.
F

P
o wymianie dokładnie zamknąć pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
Bezpiecznik NrNatężenie Funkcje
11 10 AŁadowarka pokładowa.
12 10 AKierunkowskazy.
13 10 ASygnał dźwiękowy.
14 10 AŚwiatła dzienne.
15 15 AWentylator akumulatora.
16 10 ASprężarka klimatyzacji.
17 20 APrawe światło mijania.
18 20 ALewe światło mijania, regulacja reflektorów.
19 10 AŚwiatło drogowe prawe.
20 10 AŚwiatło drogowe lewe.
