129
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016

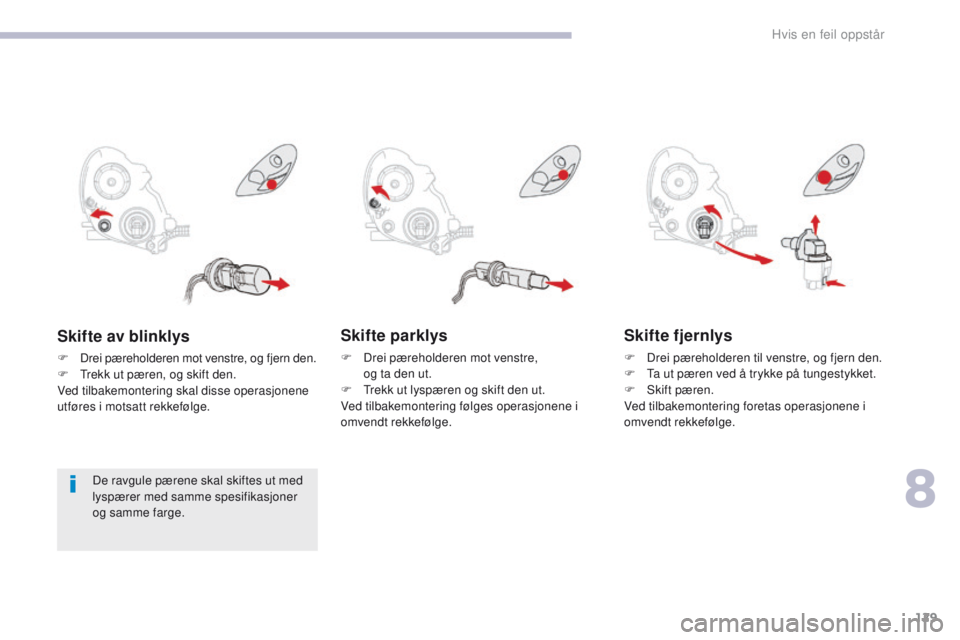

Skifte parklys
F Drei pæreholderen mot venstre, og ta den ut.
F

T
rekk ut lyspæren og skift den ut.
Ved tilbakemontering følges operasjonene i
omvendt rekkefølge.
Skifte fjernlys
F Drei pæreholderen til venstre, og fjern den.
F T a ut pæren ved å trykke på tungestykket.
F

S
kift pæren.
Ved tilbakemontering foretas operasjonene i
omvendt rekkefølge.
Skifte av blinklys
F Drei pæreholderen mot venstre, og fjern den.
F T rekk ut pæren, og skift den.
Ved tilbakemontering skal disse operasjonene
utføres i motsatt rekkefølge.
De ravgule pærene skal skiftes ut med
lyspærer med samme spesifikasjoner
og samme farge.
8
Hvis en feil oppstår

130
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016

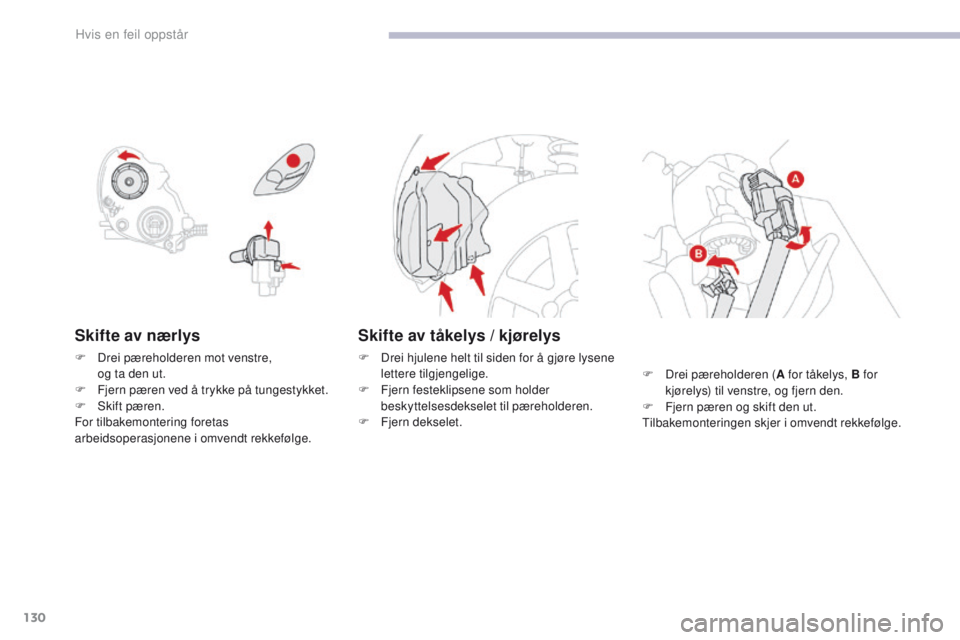

Skifte av nærlys
F Drei pæreholderen mot venstre, og ta den ut.
F

F
jern pæren ved å trykke på tungestykket.
F

S
kift pæren.
For tilbakemontering foretas
arbeidsoperasjonene i omvendt rekkefølge.
Skifte av tåkelys / kjørelys
F Drei hjulene helt til siden for å gjøre lysene lettere tilgjengelige.
F

F
jern festeklipsene som holder
beskyttelsesdekselet til pæreholderen.
F

F
jern dekselet. F

D
rei pæreholderen (A for tåkelys, B for
kjørelys) til venstre, og fjern den.
F

F
jern pæren og skift den ut.
Tilbakemonteringen skjer i omvendt rekkefølge.
Hvis en feil oppstår

131
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016

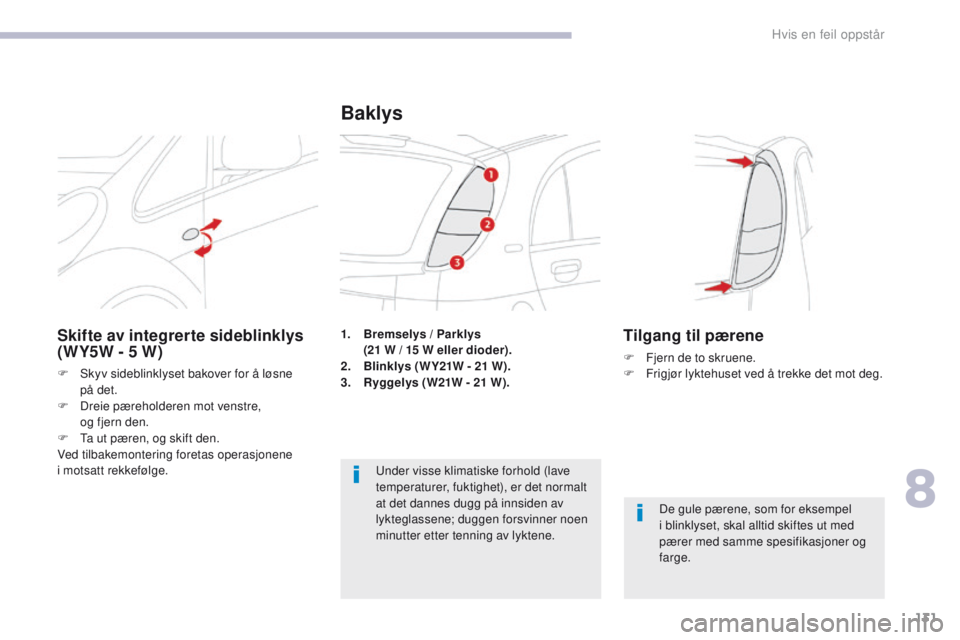

1. Bremselys / Parklys
(21 W / 15 W eller dioder).
2.
B

linklys (W Y21W - 21 W).
3.
R

yggelys (W21W - 21 W).
Baklys
De gule pærene, som for eksempel
i blinklyset, skal alltid skiftes ut med
pærer med samme spesifikasjoner og
farge.
Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt
at det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
Skifte av integrerte sideblinklys
(WY5W - 5
W)
F Skyv sideblinklyset bakover for å løsne
på det.
F

D
reie pæreholderen mot venstre,
og fjern den.
F

T
a ut pæren, og skift den.
Ved tilbakemontering foretas operasjonene
i
motsatt rekkefølge.
Tilgang til pærene
F Fjern de to skruene.
F F rigjør lyktehuset ved å trekke det mot deg.
8
Hvis en feil oppstår

132
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016

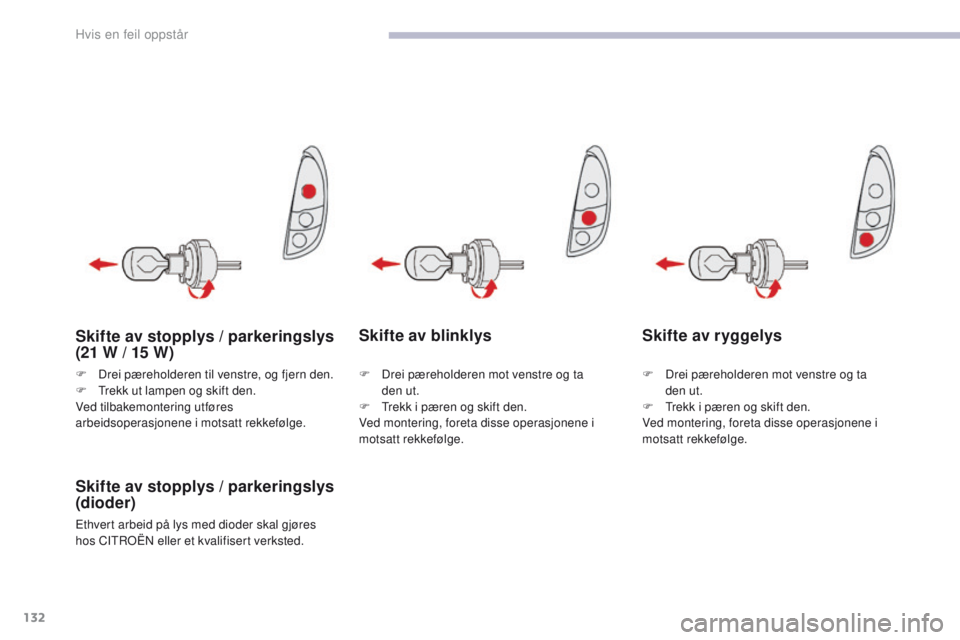

Skifte av blinklys
Skifte av stopplys / parkeringslys
(dioder)
Ethvert arbeid på lys med dioder skal gjøres
hos CITROËN eller et kvalifisert verksted.
Skifte av ryggelys
Skifte av stopplys / parkeringslys
(21

W / 15

W)
F Drei pæreholderen til venstre, og fjern den.
F
T rekk ut lampen og skift den.
Ved tilbakemontering utføres
arbeidsoperasjonene i motsatt rekkefølge. F
D rei pæreholderen mot venstre og ta
den ut.
F

T
rekk i pæren og skift den.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge. F
D rei pæreholderen mot venstre og ta
den ut.
F

T
rekk i pæren og skift den.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
Hvis en feil oppstår

133
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016

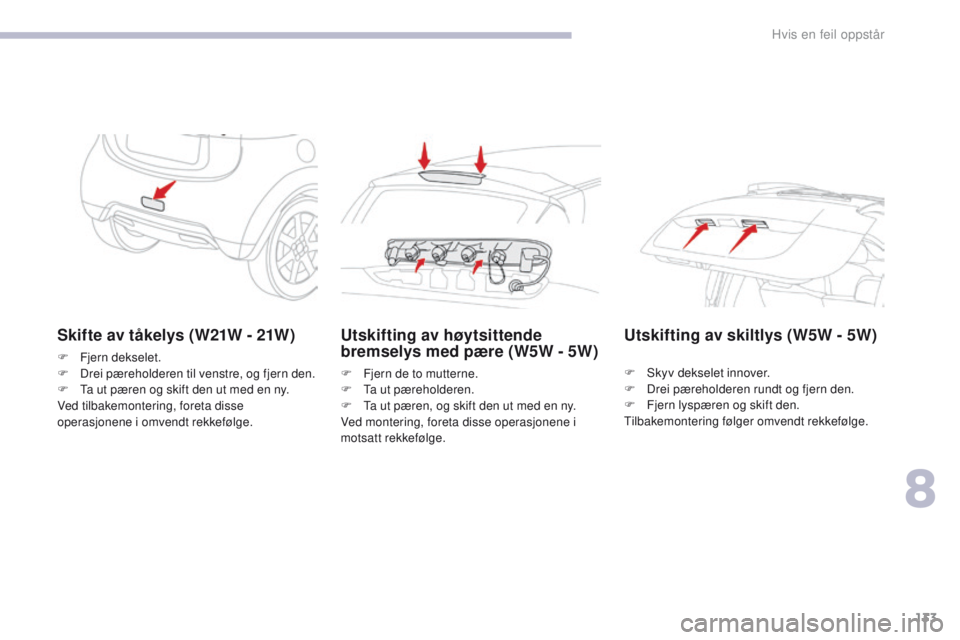

Skifte av tåkelys (W21W - 21W)
F Fjern dekselet.
F D rei pæreholderen til venstre, og fjern den.
F

T
a ut pæren og skift den ut med en ny.
Ved tilbakemontering, foreta disse
operasjonene i omvendt rekkefølge.
Utskifting av høytsittende
bremselys med pære (W5W - 5W)
F Fjern de to mutterne.
F T a ut pæreholderen.
F

T
a ut pæren, og skift den ut med en ny.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
Utskifting av skiltlys (W5W - 5W)
F Skyv dekselet innover.
F D rei pæreholderen rundt og fjern den.
F

F
jern lyspæren og skift den.
Tilbakemontering følger omvendt rekkefølge.
8
Hvis en feil oppstår

134
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016
Skifte en sikring
Tangen som brukes til å ta ut sikringene er
festet på baksiden av dekslet til sikringsboksen
i dashbordet (venstre side).
For tilgang:
F
H
ekt av lokket og fjern det helt ved å trekke
det mot deg.
F

T
a ut tangen.
Tilgang til verktøyet
Før du skifter ut en sikring, må du finne ut av
hva feilen skyldes og utbedre den.
F
K
ontroller at tenningen er i
posisjon


"LOCK".
F

F
inn den defekte sikringen ved å se på
glødetrådens tilstand.
Skifte en sikring
God Dårlig
F

B

ruk spesialtangen for å ta sikringen ut av
sikringsholderen.
F

E

n defekt sikring skal alltid skiftes ut med
en sikring med samme styrke.
F

K

ontroller at nummeret som står oppført på
sikringsboksen og styrken som står oppført
på selve sikringen, stemmer overens med
nummeret i tabellene under. CITROËN fraskriver seg ethvert
ansvar for kostnader i forbindelse med
utbedring av bilen din eller funksjonsfeil
som skyldes installering av tilbehør
som ikke er levert eller foreskrevet
CITROËN, eller som ikke er installert
etter deres retningslinjer. Dette gjelder
spesielt dersom forbruket til alle de
ekstra tilkoblede apparatene overstiger
10 milliampere. Den elektriske kretsen i bilen din er
laget for å fungere med standard- eller
ekstrautstyr.
Før du installerer annet utstyr eller
tilbehør i bilen, kontakt en CITROËN-
forhandler eller et kvalifisert verksted.
Hvis en feil oppstår

135
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016

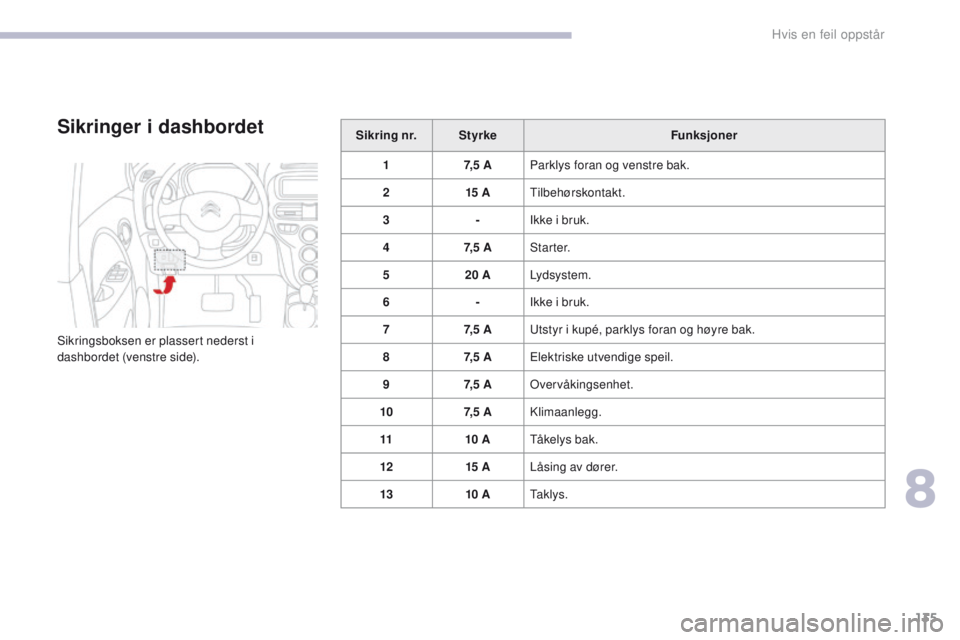

Sikringer i dashbordet
Sikringsboksen er plassert nederst i
dashbordet (venstre side).Sikring nr.
Styrke Funksjoner
1 7, 5 A Parklys foran og venstre bak.
2 15 ATilbehørskontakt.
3 -Ikke i bruk.
4 7, 5 AS t a r t e r.
5 20 ALyd syste m.
6 -Ikke i bruk.
7 7, 5 AUtstyr i kupé, parklys foran og høyre bak.
8 7, 5 AElektriske utvendige speil.
9 7, 5 AOvervåkingsenhet.
10 7, 5 AKlimaanlegg.
11 10 ATåkelys bak.
12 15 ALåsing av dører.
13 10 ATaklys.
8
Hvis en feil oppstår

136
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016

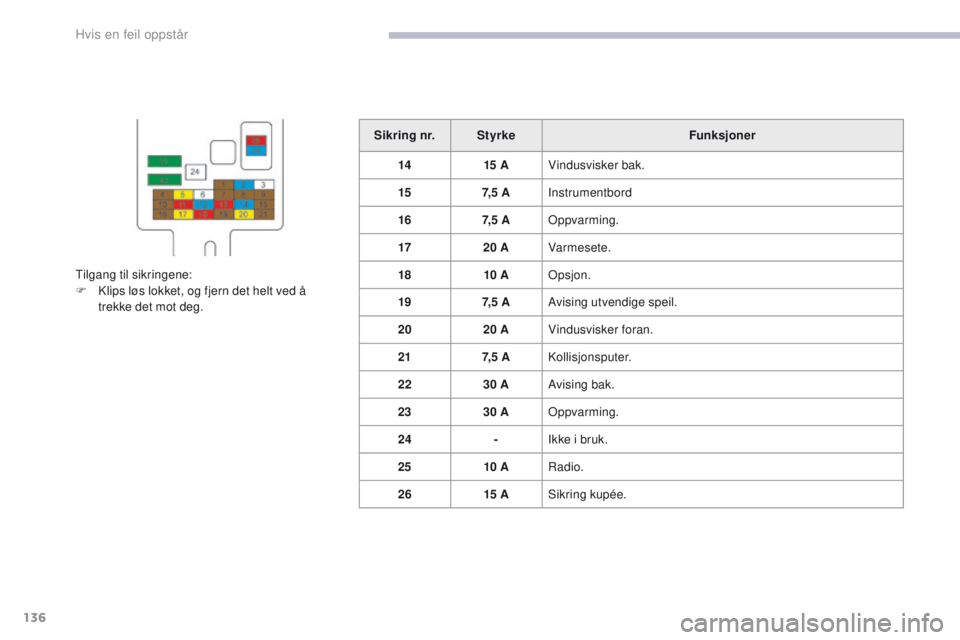

Sikring nr.Styrke Funksjoner
14 15 AVindusvisker bak.
15 7, 5 AInstrumentbord
16 7, 5 AOppvarming.
17 20 AVar mesete.
18 10 AOpsjon.
19 7, 5 A Avising utvendige speil.
20 20 A Vindusvisker foran.
21 7, 5 AKollisjonsputer.
22 30 AAvising bak.
23 30 AOppvarming.
24 -Ikke i bruk.
25 10 ARadio.
26 15 ASikring kupée.
Tilgang til sikringene:
F

K

lips løs lokket, og fjern det helt ved å
trekke det mot deg.
Hvis en feil oppstår

137
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016
Sikring nr.Styrke Funksjoner
1 -Ikke i bruk.
2 30 A Interne sikringer.
3 40 AElektrisk motor.
4 40 ARadioatorvifte.
5 40 AElektriske vindusheiser.
6 30 A Vakumpumpe.
7 15 AComputer til hovedbatteri.
8 15 A Høytsittende bremselys.
9 15 ATåkelykter foran.
10 15 AVannpumpe.

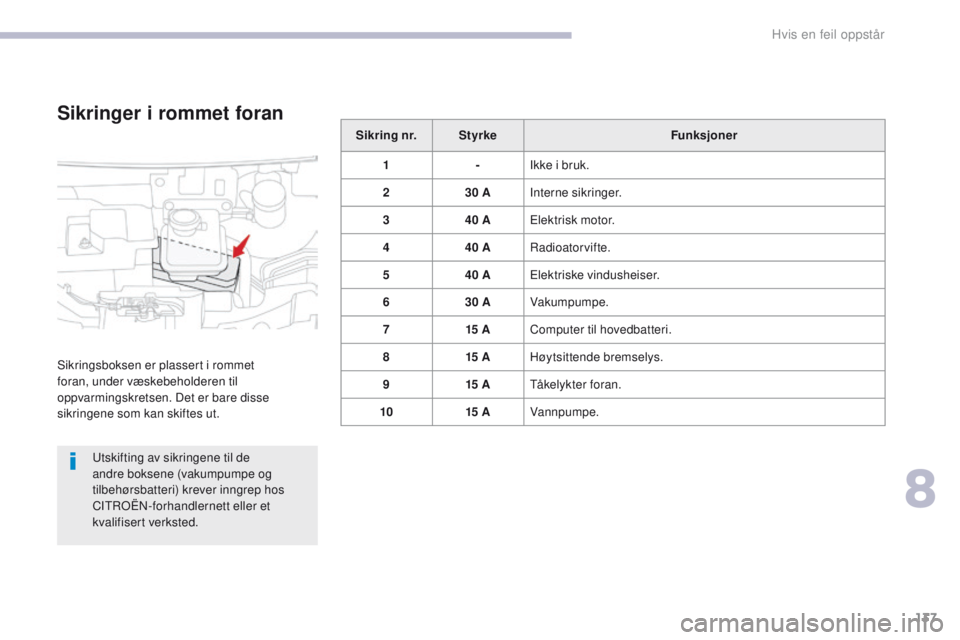

Sikringer i rommet foran
Sikringsboksen er plassert i rommet
foran, under væskebeholderen til
oppvarmingskretsen. Det er bare disse
sikringene som kan skiftes ut.
Utskifting av sikringene til de
andre boksene (vakumpumpe og
tilbehørsbatteri) krever inngrep hos
CITROËN-forhandlernett eller et
kvalifisert verksted.
8
Hvis en feil oppstår

138
C-Zero_no_Chap08_en-cas-de-panne_ed01-2016

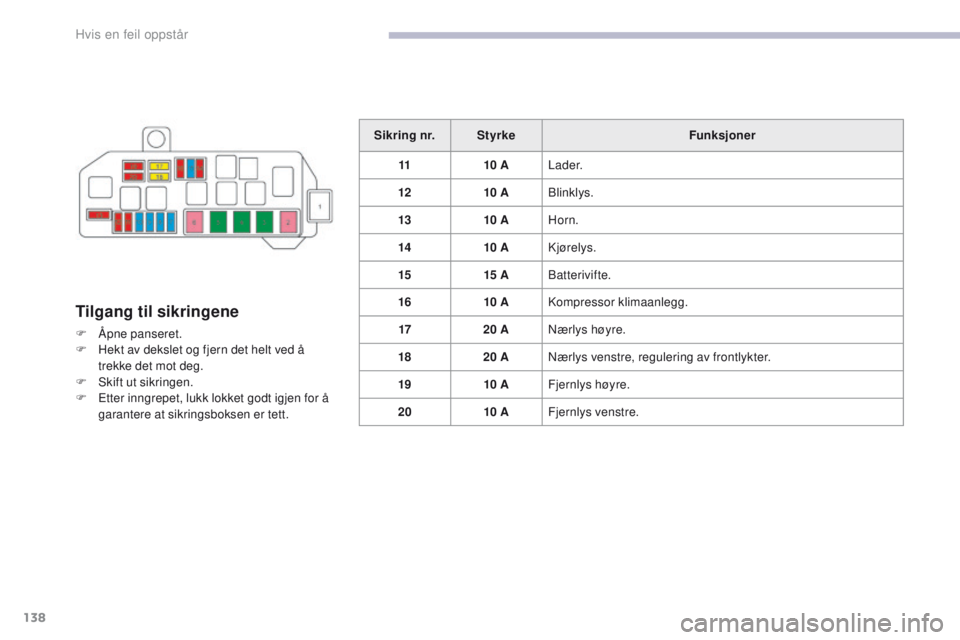

Tilgang til sikringene
F Åpne panseret.
F H ekt av dekslet og fjern det helt ved å
trekke det mot deg.
F

Sk
ift ut sikringen.
F

E
tter inngrepet, lukk lokket godt igjen for å
garantere at sikringsboksen er tett. Sikring nr.
Styrke Funksjoner
11 10 AL a d e r.
12 10 ABlinklys.
13 10 AHorn.
14 10 AKjørelys.
15 15 ABatterivifte.
16 10 AKompressor klimaanlegg.
17 20 ANærlys høyre.
18 20 ANærlys venstre, regulering av frontlykter.
19 10 AFjernlys høyre.
20 10 AFjernlys venstre.
