CITROEN C-ZERO 2017 Libretti Di Uso E manutenzione (in Italian)

9
C-Zero_it_Chap00c_eco-conduite_ed01-2016

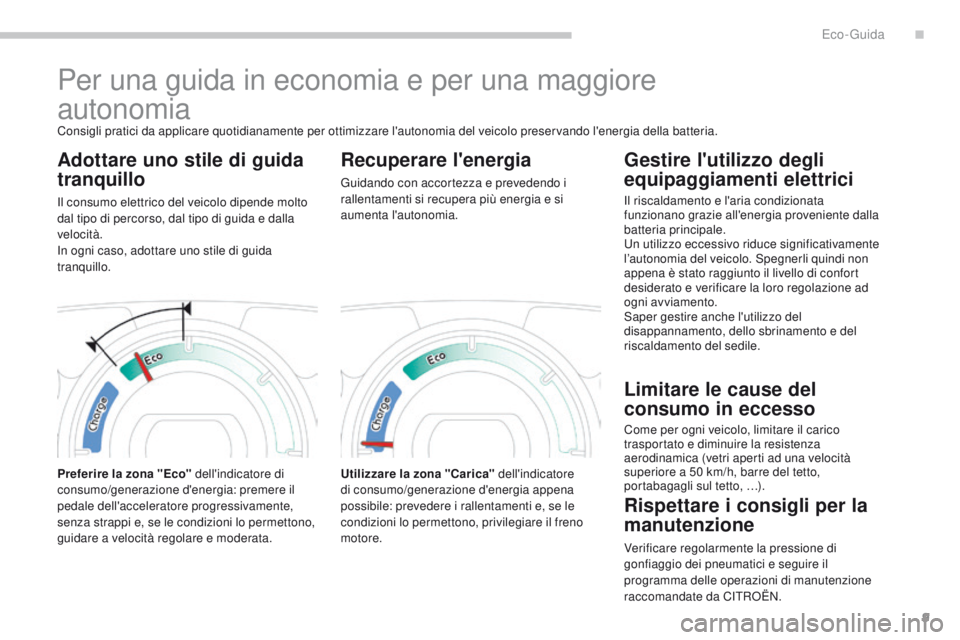

Per una guida in economia e per una maggiore
autonomia
Consigli pratici da applicare quotidianamente per ottimizzare l'autonomia del veicolo preservando l'energia della batteria.
Adottare uno stile di guida
tranquillo
il consumo elettrico del veicolo dipende molto
dal tipo di percorso, dal tipo di guida e dalla
velocità.
in o
gni caso, adottare uno stile di guida
tranquillo.
Preferire la zona "Eco" dell'indicatore di
consumo/generazione d'energia: premere il
pedale dell'acceleratore progressivamente,
senza strappi e, se le condizioni lo permettono,
guidare a velocità regolare e moderata.
Recuperare l'energia
Guidando con accortezza e prevedendo i
rallentamenti si recupera più energia e si
aumenta l'autonomia.
Utilizzare la zona "Carica" dell'indicatore
di consumo/generazione d'energia appena
possibile: prevedere i rallentamenti e, se le
condizioni lo permettono, privilegiare il freno
motore.
Gestire l'utilizzo degli
equipaggiamenti elettrici
il riscaldamento e l'aria condizionata
funzionano grazie all'energia proveniente dalla
batteria principale.
Un utilizzo eccessivo riduce significativamente
l’autonomia del veicolo. Spegnerli quindi non
appena è stato raggiunto il livello di confort
desiderato e verificare la loro regolazione ad
ogni avviamento.
Saper gestire anche l'utilizzo del
disappannamento, dello sbrinamento e del
riscaldamento del sedile.
Limitare le cause del
consumo in eccesso
Come per ogni veicolo, limitare il carico
trasportato e diminuire la resistenza
aerodinamica (vetri aperti ad una velocità
superiore a 50
km/h, barre del tetto,
portabagagli sul tetto, …).
Rispettare i consigli per la
manutenzione
Verificare regolarmente la pressione di
gonfiaggio dei pneumatici e seguire il
programma delle operazioni di manutenzione
raccomandate da C
itroën
.
.
Eco- Guida

10
C-Zero_it_Chap01_instruments-de-bord_ed01-2016

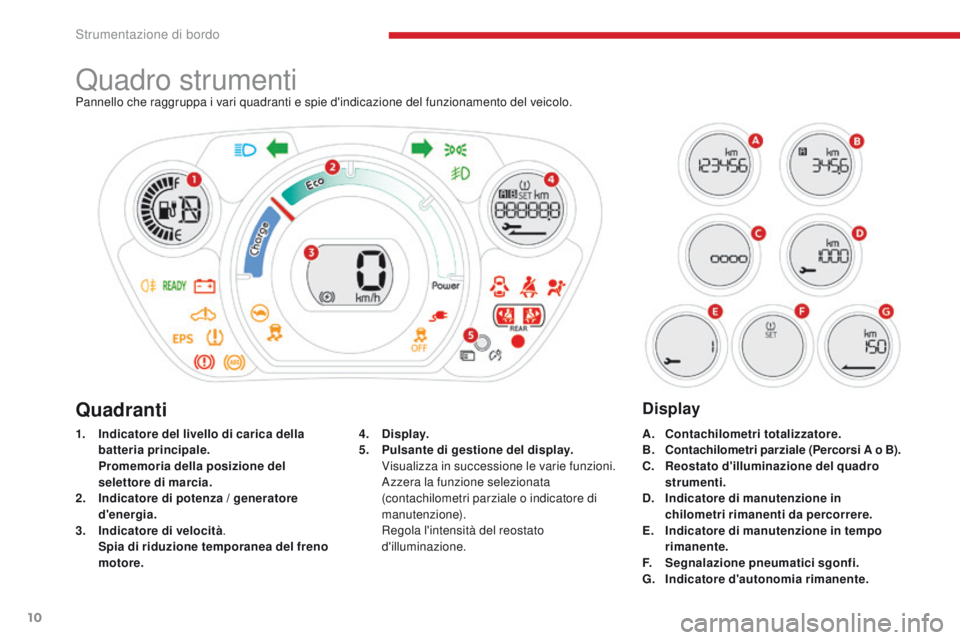

Quadro strumentiPannello che raggruppa i vari quadranti e spie d'indicazione del funzionamento del veicolo.
1.
I
ndicatore del livello di carica della
batteria principale.
P

romemoria della posizione del
selettore di marcia.
2.
I

ndicatore di potenza / generatore
d'energia.
3.
I

ndicatore di velocità .
S

pia di riduzione temporanea del freno
motore. A.
C

ontachilometri totalizzatore.
B.
C

ontachilometri parziale (Percorsi A o B).
C.
R

eostato d'illuminazione del quadro
strumenti.
D.
I

ndicatore di manutenzione in
chilometri rimanenti da percorrere.
E.
I

ndicatore di manutenzione in tempo
rimanente.
F.
S

egnalazione pneumatici sgonfi.
G.
I

ndicatore d'autonomia rimanente.
4.
Di

splay.
5.
P

ulsante di gestione del display.
V

isualizza in successione le varie funzioni.
A

zzera la funzione selezionata
(contachilometri parziale o indicatore di
manutenzione).


r
e
gola l'intensità del reostato
d'illuminazione.
QuadrantiDisplay
Strumentazione di bordo

11
C-Zero_it_Chap01_instruments-de-bord_ed01-2016
Spie
riferimenti visivi che segnalano al guidatore
lo stato di un sistema (spie di funzionamento o
di disattivazione) o la presenza di un'anomalia
(spia d'allarme).Allarmi associati
L'accensione di alcune spie può essere
accompagnata da un segnale sonoro.
La spia è accesa in modo fisso o lampeggiante.Alcune spie possono accendersi in due
modi. Soltanto mettendo in relazione
il tipo di accensione con lo stato di
funzionamento del veicolo è possibile
capire se la situazione è normale o se è
presente un difetto.
All'inserimento del contatto
All'inserimento del contatto, alcune spie
d'allarme si accendono per alcuni secondi.
Queste spie si spengono dopo alcuni istanti.
Se una di queste spie resta accesa, leggere il
relativo paragrafo di questo libretto.
1
Strumentazione di bordo

12
C-Zero_it_Chap01_instruments-de-bord_ed01-2016
Spie di funzionamento
SpiaStatoCausa Azioni/Osservazioni
Indicatore di
direzione sinistro Lampeggiante con
cicalino.
il c

omando d'illuminazione è azionato
verso il basso.
Indicatore di
direzione destro Lampeggiante con
cicalino.
il c

omando d'illuminazione è azionato
verso l'alto.
Segnale
d'emergenza Lampeggiante con
cicalino.
i

l comando del segnale d'emergenza,
situato sul cruscotto, è attivato. Gli indicatori di direzione a sinistra e a destra e
le


relative spie lampeggiano simultaneamente.
Luci di posizione
e/o fari
anabbaglianti Accesa fissa.
Le luci di posizione e/o i fari
anabbaglianti sono accesi.
Fendinebbia
anteriori Accesa fissa.
Fendinebbia anteriori azionati.
ru

otare all'indietro per due volte la ghiera di comando
per disattivare i fari fendinebbia anteriori.
Fanalino
fendinebbia
posteriore Accesa fissa.
i

l fanalino fendinebbia posteriore
azionato.
ru

otare all'indietro la ghiera di comando per
disattivare il fanalino fendinebbia.
Fari a
bbaglianti Accesa fissa.
il c

omando d'illuminazione è azionato
verso di sé.
tir

are il comando per riattivare gli anabbaglianti.
L'accensione, sul quadro strumenti, di una delle spie seguenti conferma l'attivazione del sistema corrispondente.
Strumentazione di bordo

13
C-Zero_it_Chap01_instruments-de-bord_ed01-2016
SpiaStatoCausa Azioni/Osservazioni
Ready
(pronta) Accesa fissa,
accompagnata da
un segnale sonoro
durante l'accensione.
il v

eicolo è pronto per partire ed è
possibile premere l'acceleratore.
il t

empo d'accensione della spia corrisponde alla
messa sotto tensione del veicolo.
Freno di
stazionamento Accesa fissa.
il f

reno di stazionamento è inserito o
mal disinserito. Disinserire il freno di stazionamento per far spegnere
la spia: pedale del freno premuto.
ri

spettare i consigli di sicurezza.
Per ulteriori informazioni sul Freno di
stazionamento , leggere la rubrica corrispondente.
Carica batteria
principale
(normale o
rapida) Accesa fissa.
La batteria principale è in carica. Una volta terminata la carica, la spia si spegne.
Lampeggiante.
il c

avo di ricarica è collegato alla
presa del veicolo ma la batteria
principale non è in carica. Verificare di aver scollegato il cavo di ricarica.
1
Strumentazione di bordo

14
C-Zero_it_Chap01_instruments-de-bord_ed01-2016
Spie di disattivazione
SpiaStatoCausa Azioni/Osservazioni
S istema Airba g,
lato passeggero Accesa fissa, sulla
console centrale.
il c

omando situato nel cassettino
portaoggetti è sulla posizione " OFF".
L'Airbag frontale lato passeggero è
disattivato. Portare il comando su "
ON" per attivare l'Airbag
frontale lato passeggero.
i
n q
uesto caso non collocare
un seggiolino per bambini in posizione schienale
verso la strada.
Verificare lo stato del comando prima di avviare il
veicolo.
ESP/ASR Accesa fissa.
il p

ulsante di disattivazione dell'ESP/
AS
r, s

ituato in basso al cruscotto
(lato guidatore), è attivato.
L'ESP/AS
r

è disattivato.
ESP: controllo dinamico di stabilità.
AS
r:

antipattinamento delle ruote.Premere il pulsante per attivare l'ESP/AS
r.il s

istema ESP/AS
r
è attivato automaticamente
all'avviamento del veicolo.
L'accensione di una delle spie seguenti conferma l'arresto volontario del sistema corrispondente.
L'accensione è accompagnata da un segnale acustico.
Strumentazione di bordo

15
C-Zero_it_Chap01_instruments-de-bord_ed01-2016
Spie d'allarme
SpiaStatoCausa Azioni/Osservazioni
Freni Accesa fissa. Diminuzione rilevante del livello
del
liquido dei freni nel circuito di
frenata.
o
Anomalia del sistema d'assistenza in
frenata. Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
ra

bboccare con un liquido raccomandato da
C
itroën
.
S

e l'anomalia persiste, far verificare il circuito dalla
rete C
i

troën o da un riparatore qualificato.
+ Accesa fissa, abbinata
alla spia ABS.Anomalia del ripartitore elettronico di
frenata (
rE

F).Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Far verificare dalla rete C
i

troën o da un riparatore
qualificato.
Antibloccaggio
delle ruote (ABS) Accesa fissa.
Anomalia del sistema antibloccaggio
delle ruote.
il v

eicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto alla rete C
i

troën o ad un
riparatore qualificato.
A motore avviato o con il veicolo in marcia, l'accensione di una delle seguenti spie indica un'anomalia che richiede l'intervento del guidatore.
L'accensione di una spia d'allarme deve essere oggetto di una diagnosi complementare.
in p

resenza di problemi rivolgersi alla rete C
i
troën o ad un riparatore qualificato.
1
Strumentazione di bordo

16
C-Zero_it_Chap01_instruments-de-bord_ed01-2016
Controllo
dinamico di
stabilità e
antipattinamento
delle ruote
(ESP/ASR)Lampeggiante.
Attivazione dei sistemi ESP/ASr.i sistemi ottimizzano la motricità e permettono di
migliorare la stabilità direzionale del veicolo.
Adattare la guida e moderare la velocità.
Accesa fissa. Anomalia dei sistemi ESP/AS
r.F

ar verificare dalla rete C
i
troën o da un riparatore
qualificato.
+
Porta/e aperta/e Accesa fissa
accompagnata da
un


segnale sonoro.Una delle porte o il bagagliaio sono
rimasti aperti.
Chiudere la porta interessata.
Carica batteria
accessori
Accesa fissa.
Anomalia del circuito di carica della
batteria accessori (morsetti sporchi o
allentati, anomalia del convertitore...). La spia deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi alla rete C
i

troën o ad
un riparatore qualificato.
Servosterzo
elettrico
Accesa fissa.
Anomalia del servosterzo elettrico. Guidare con prudenza e a velocità moderata.
Far verificare dalla rete C
i

troën o da un riparatore
qualificato.
Spia
StatoCausa Azioni/Osservazioni
Strumentazione di bordo

17
C-Zero_it_Chap01_instruments-de-bord_ed01-2016
SpiaStatoCausa Azioni/Osservazioni
Cintura di
sicurezza anteriore
non allacciata/
volutamente
sganciataAccesa fissa, poi
lampeggiante,
accompagnata da un
segnale sonoro.il guidatore e/o il passeggero
anteriore non ha allacciato o ha
volutamente sganciato la cintura di
sicurezza.tir are la cinghia, poi inserire il terminale nel
dispositivo d'aggancio.
Cintura di sicurezza
posteriore destra
sganciataAccesa fissa.il p asseggero posteriore destro ha
sganciato la cintura di sicurezza.
ti

rare la cinghia della cintura di sicurezza ed inserire
l'estremità nel dispositivo d'aggancio.
Cintura di sicurezza
posteriore sinistra
sganciataAccesa fissa.il p asseggero posteriore sinistro ha
sganciato la cintura di sicurezza.
Pneumatici
sgonfi
Accesa fissa.
La pressione di uno o più pneumatici
è insufficiente. Controllare la pressione dei pneumatici al più presto.
Questo controllo deve essere effettuato
preferibilmente a freddo.
oc
corre reinizializzare il sistema dopo ogni
regolazione della pressione o sostituzione di uno o più
pneumatici.
Per ulteriori informazioni sulla Segnalazione
pneumatici sgonfi , leggere la rubrica
corrispondente.
Lampeggiante poi
fissa. La funzione presenta un
malfunzionamento e/o almeno un
pneumatico ha un captatore non
rilevato.
il c
ontrollo della pressione dei pneumatici non è più
garantito.
Far controllare il sistema dalla rete Citroën o da un
riparatore qualificato.
1
Strumentazione di bordo

18
C-Zero_it_Chap01_instruments-de-bord_ed01-2016
AirbagAccesa
temporaneamente. All'inserimento del contatto, questa
spia si accende per alcuni secondi,
poi si spegne. Se non si spegne, rivolgersi alla rete Ci
troën o ad
un riparatore qualificato.
Accesa fissa. Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Far verificare dalla rete C
i

troën o da un riparatore
qualificato.
Sistema di
protezione
della batteria
principale Accesa fissa.
il l

ivello di carica della batteria
principale è insufficiente o la
temperatura della batteria principale
è insuf ficiente... Limitazione della potenza del motore disponibile.
ri

caricare la batteria principale al più presto.
Se la spia non si spegne, rivolgersi alla rete C
i

troën
o ad un riparatore qualificato.
Sistema di
autodiagnosi del
circuito elettrico
principale Accesa fissa.
Anomalia a livello del circuito elettrico
principale. Fermarsi tassativamente.
Far verificare dalla rete C
i

troën o da un riparatore
qualificato.
Spia
StatoCausa Azioni/Osservazioni
Riduzione del
freno motore Lampeggiamento. La batteria principale è
completamente carica, il freno
motore è temporaneamente ridotto. Anticipare al meglio le frenate: utilizzare il pedale del
freno per rallentare o fermare il veicolo.
Strumentazione di bordo
