CITROEN C-ZERO 2017 Libretti Di Uso E manutenzione (in Italian)

39
C-Zero_it_Chap03_ergonomie-et-confort_ed01-2016

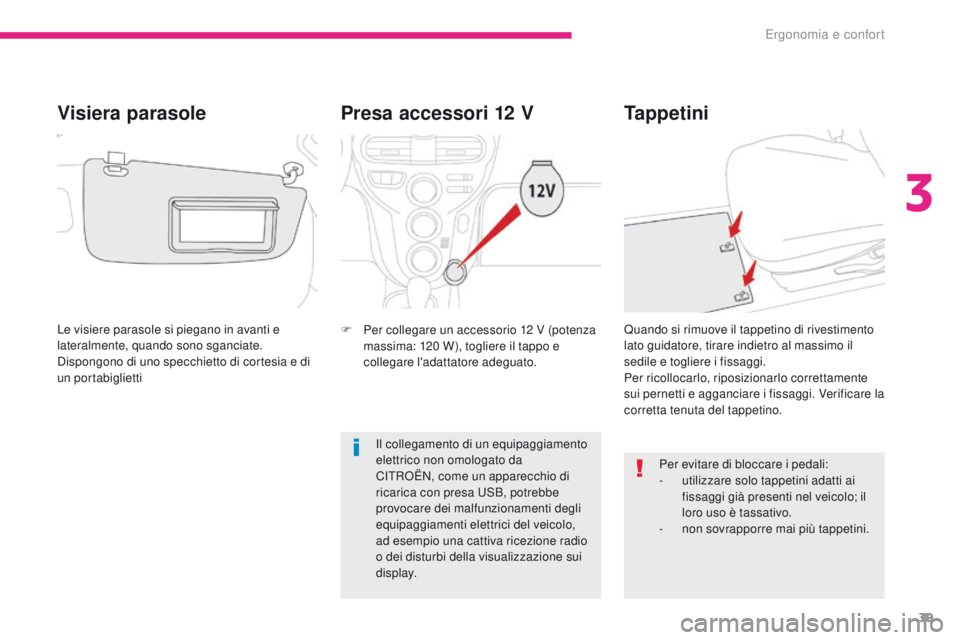

Presa accessori 12 V
F Per collegare un accessorio 12 V (potenza
massima: 120 W), togliere il tappo e
collegare l'adattatore adeguato.
Tappetini
Per evitare di bloccare i pedali:
- u tilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo; il
loro uso è tassativo.
-

n
on sovrapporre mai più tappetini.
Quando si rimuove il tappetino di rivestimento
lato guidatore, tirare indietro al massimo il
sedile e togliere i fissaggi.
Per ricollocarlo, riposizionarlo correttamente
sui pernetti e agganciare i fissaggi. Verificare la
corretta tenuta del tappetino.
Le visiere parasole si piegano in avanti e
lateralmente, quando sono sganciate.
Dispongono di uno specchietto di cortesia e di
un portabiglietti
Visiera parasole
il collegamento di un equipaggiamento
elettrico non omologato da
C
i

troën
, c
ome un apparecchio di
ricarica con presa USB, potrebbe
provocare dei malfunzionamenti degli
equipaggiamenti elettrici del veicolo,
ad esempio una cattiva ricezione radio
o dei disturbi della visualizzazione sui
display.
3
Ergonomia e confort

40
C-Zero_it_Chap03_ergonomie-et-confort_ed01-2016
Collegata alla presa USB, l'apparecchiatura
portatile si ricarica automaticamente.Per maggiori dettagli sull'utilizzo di
questo equipaggiamento, consultare la
rubrica Audio e Telematica .

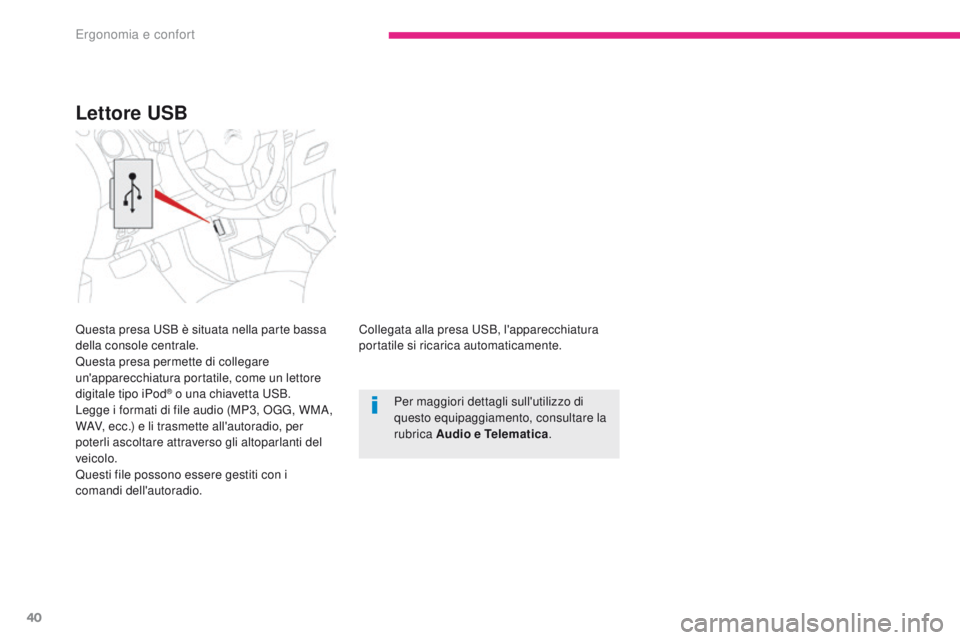

Lettore USB
Questa presa USB è situata nella parte bassa
della console centrale.
Questa presa permette di collegare
un'apparecchiatura portatile, come
un lettore
digitale tipo iPod
® o una chiavetta USB.
Legge i formati di file audio (MP3, oG G, WMA,
WAV, ecc.) e li trasmette all'autoradio, per
poterli ascoltare attraverso gli altoparlanti del
veicolo.
Questi file possono essere gestiti con i
comandi dell'autoradio.
Ergonomia e confort

41
C-Zero_it_Chap03_ergonomie-et-confort_ed01-2016

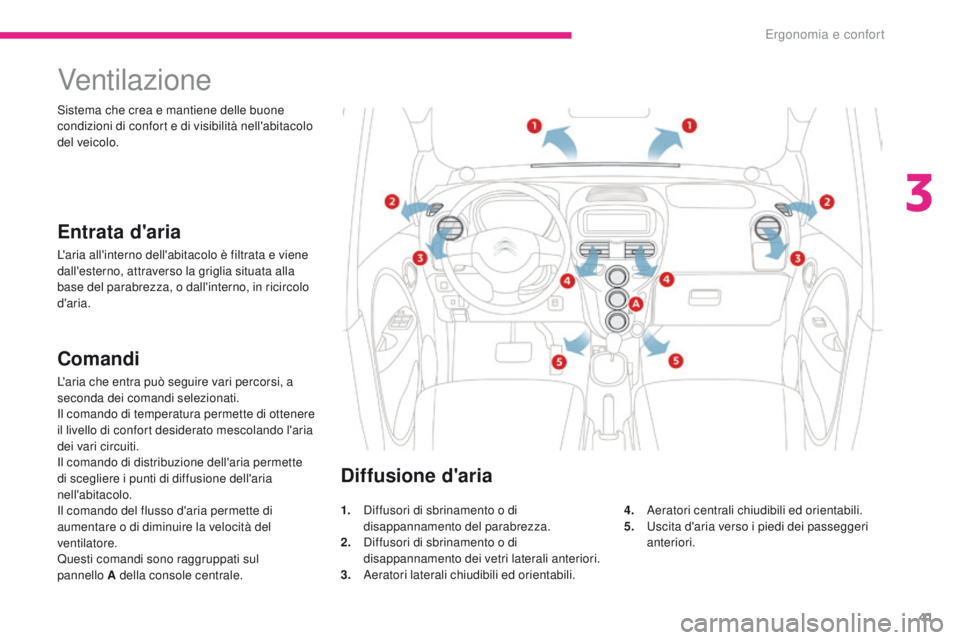

Ventilazione
Entrata d'aria
L'aria all'interno dell'abitacolo è filtrata e viene
dall'esterno, attraverso la griglia situata alla
base del parabrezza, o dall'interno, in ricircolo
d'aria. Sistema che crea e mantiene delle buone
condizioni di confort e di visibilità nell'abitacolo
del veicolo.
Comandi
L'aria che entra può seguire vari percorsi, a
seconda dei comandi selezionati.
i
l comando di temperatura permette di ottenere
il livello di confort desiderato mescolando l'aria
dei vari circuiti.
il c

omando di distribuzione dell'aria permette
di scegliere i punti di diffusione dell'aria
nell'abitacolo.
il c

omando del flusso d'aria permette di
aumentare o di diminuire la velocità del
ventilatore.
Questi comandi sono raggruppati sul
pannello


A della console centrale.
Diffusione d'aria
1. Diffusori di sbrinamento o di disappannamento del parabrezza.
2.
D

iffusori di sbrinamento o di
disappannamento dei vetri laterali anteriori.
3.
A

eratori laterali chiudibili ed orientabili. 4. A
eratori centrali chiudibili ed orientabili.
5. U scita d'aria verso i piedi dei passeggeri
anteriori.
3
Ergonomia e confort

42
C-Zero_it_Chap03_ergonomie-et-confort_ed01-2016

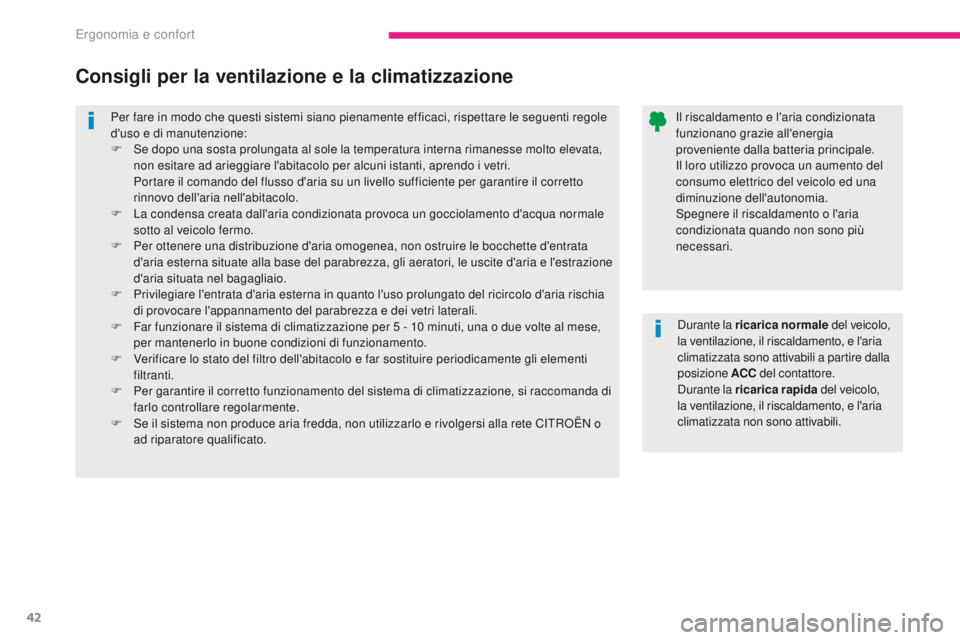

Per fare in modo che questi sistemi siano pienamente efficaci, rispettare le seguenti regole
d'uso e di manutenzione:
F
S
e dopo una sosta prolungata al sole la temperatura interna rimanesse molto elevata,
non esitare ad arieggiare l'abitacolo per alcuni istanti, aprendo i vetri.
P

ortare il comando del flusso d'aria su un livello sufficiente per garantire il corretto
rinnovo dell'aria nell'abitacolo.
F

L
a condensa creata dall'aria condizionata provoca un gocciolamento d'acqua normale
sotto al veicolo fermo.
F

Pe
r ottenere una distribuzione d'aria omogenea, non ostruire le bocchette d'entrata
d'aria esterna situate alla base del parabrezza, gli aeratori, le uscite d'aria e l'estrazione
d'aria situata nel bagagliaio.
F

P
rivilegiare l'entrata d'aria esterna in quanto l'uso prolungato del ricircolo d'aria rischia
di provocare l'appannamento del parabrezza e dei vetri laterali.
F

F
ar funzionare il sistema di climatizzazione per 5 - 10 minuti, una o due volte al mese,
per mantenerlo in buone condizioni di funzionamento.
F

V
erificare lo stato del filtro dell'abitacolo e far sostituire periodicamente gli elementi
filtranti.
F

Pe
r garantire il corretto funzionamento del sistema di climatizzazione, si raccomanda di
farlo controllare regolarmente.
F

S
e il sistema non produce aria fredda, non utilizzarlo e rivolgersi alla rete C
i
troën o
ad riparatore qualificato.
Consigli per la ventilazione e la climatizzazione
il riscaldamento e l'aria condizionata
funzionano grazie all'energia
proveniente dalla batteria principale.
il l

oro utilizzo provoca un aumento del
consumo elettrico del veicolo ed una
diminuzione dell'autonomia.
Spegnere il riscaldamento o l'aria
condizionata quando non sono più
necessari.
Durante la ricarica normale del veicolo,
la ventilazione, il riscaldamento, e l'aria
climatizzata sono attivabili a partire dalla
posizione ACC del contattore.
Durante la ricarica rapida del veicolo,
la ventilazione, il riscaldamento, e l'aria
climatizzata non sono attivabili.
Ergonomia e confort

43
C-Zero_it_Chap03_ergonomie-et-confort_ed01-2016

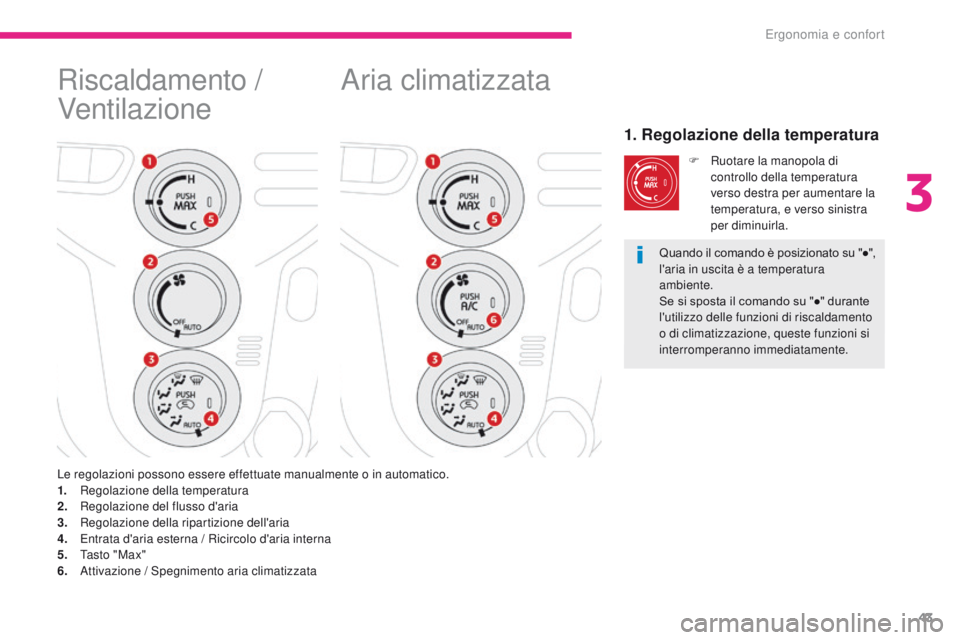

Aria climatizzata
1. Regolazione della temperatura
F ruotare la manopola di controllo della temperatura
verso destra per aumentare la
temperatura, e verso sinistra
per diminuirla.
Le regolazioni possono essere effettuate manualmente o in automatico.
1.


r
e

golazione della temperatura
2.


r
egol

azione del flusso d'aria
3.


r
e

golazione della ripartizione dell'aria
4.
E

ntrata d'aria esterna /
r
i

circolo d'aria interna
5.


t
a s t o " M a x "
6.
A

ttivazione / Spegnimento aria climatizzata Quando il comando è posizionato su "●",

l'aria in uscita è a temperatura
ambiente.
Se si sposta il comando su "●" durante
l'utilizzo delle funzioni di riscaldamento
o di climatizzazione, queste funzioni si
interromperanno immediatamente.
riscaldamento /
V entilazione
3
Ergonomia e confort

44
C-Zero_it_Chap03_ergonomie-et-confort_ed01-2016

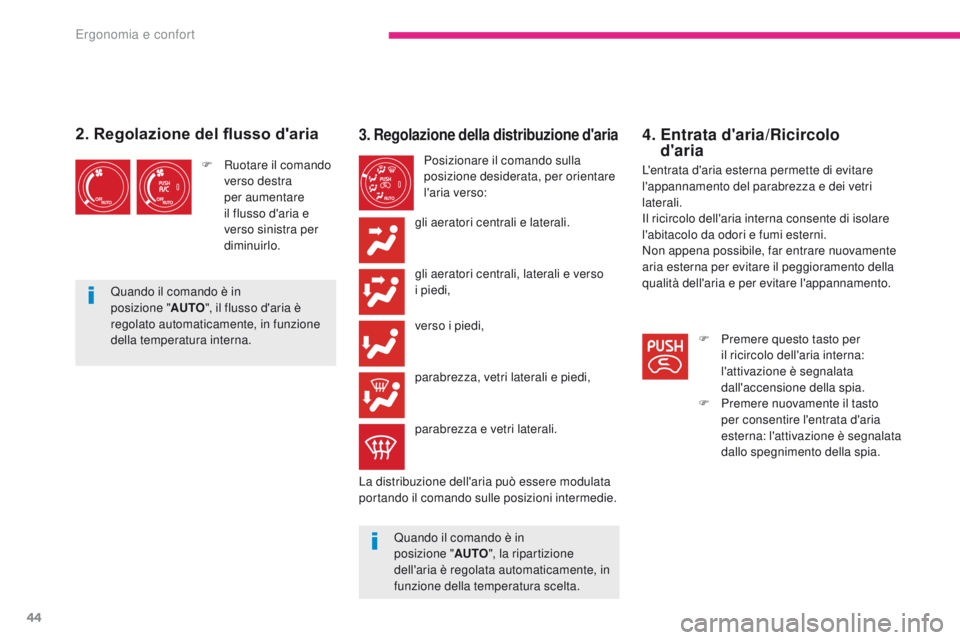

4. Entrata d'aria/Ricircolo d'aria
L'entrata d'aria esterna permette di evitare
l'appannamento del parabrezza e dei vetri
laterali.
il r

icircolo dell'aria interna consente di isolare
l'abitacolo da odori e fumi esterni.
no

n appena possibile, far entrare nuovamente
aria esterna per evitare il peggioramento della
qualità dell'aria e per evitare l'appannamento.
F

P
remere questo tasto per
il ricircolo dell'aria interna:
l'attivazione è segnalata
dall'accensione della spia.
F

P
remere nuovamente il tasto
per consentire l'entrata d'aria
esterna: l'attivazione è segnalata
dallo spegnimento della spia.
3. Regolazione della distribuzione d'aria
Posizionare il comando sulla
posizione desiderata, per orientare
l'aria verso:
gli aeratori centrali e laterali.
gli aeratori centrali, laterali e verso
i piedi,
verso i piedi,
parabrezza, vetri laterali e piedi,
parabrezza e vetri laterali.
La distribuzione dell'aria può essere modulata
portando il comando sulle posizioni intermedie. Quando il comando è in
posizione


"AUTO ", la ripartizione
dell'aria è regolata automaticamente, in
funzione della temperatura scelta.
2. Regolazione del flusso d'aria
F ruotare il comando verso destra
per aumentare
il flusso d'aria e
verso sinistra per
diminuirlo.
Quando il comando è in
posizione


" AUTO ", il flusso d'aria è
regolato automaticamente, in funzione
della temperatura interna.
Ergonomia e confort

45
C-Zero_it_Chap03_ergonomie-et-confort_ed01-2016

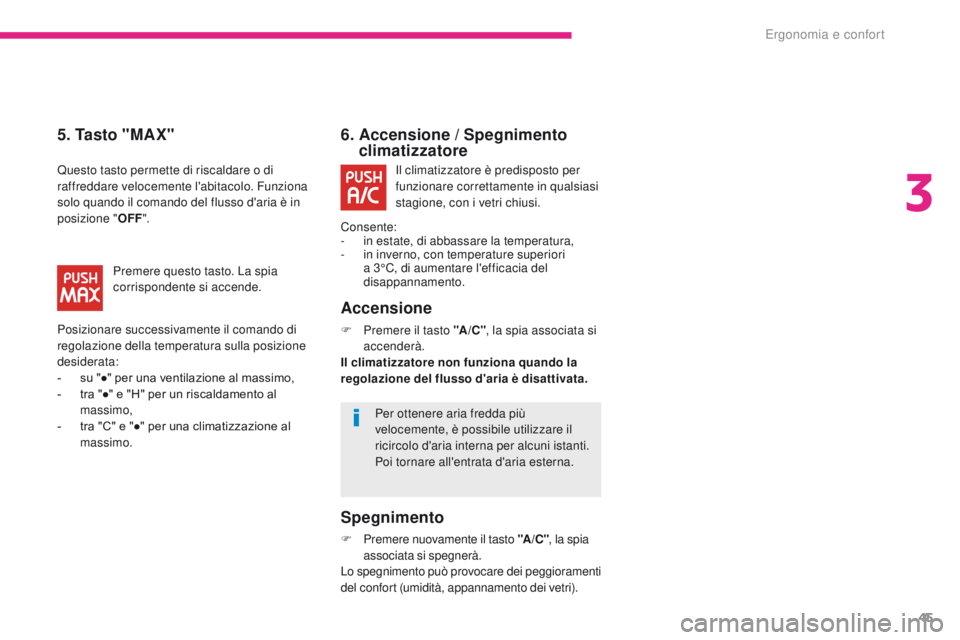

6. Accensione / Spegnimento climatizzatore
Accensione
F Premere il tasto "A /C " , la spia associata si
accenderà.
Il climatizzatore non funziona quando la
regolazione del flusso d'aria è disattivata.
Spegnimento
F Premere nuovamente il tasto "A /C " , la spia
associata si spegnerà.
Lo spegnimento può provocare dei peggioramenti
del confort (umidità, appannamento dei vetri).
5. Tasto "MAX"
il climatizzatore è predisposto per
funzionare correttamente in qualsiasi
stagione, con i vetri chiusi.
Consente:
-

i

n estate, di abbassare la temperatura,
-

i

n inverno, con temperature superiori
a 3°C, di aumentare l'efficacia del
disappannamento.
Questo tasto permette di riscaldare o di
raffreddare velocemente l'abitacolo. Funziona
solo quando il comando del flusso d'aria è in
posizione "
OFF".
Premere questo tasto. La spia
corrispondente si accende.
Posizionare successivamente il comando di
regolazione della temperatura sulla posizione
desiderata:
-

s

u "●" per una ventilazione al massimo,
-

t

ra "●" e "H" per un riscaldamento al
massimo,
-

t

ra "C" e "●" per una climatizzazione al
massimo. Per ottenere aria fredda più
velocemente, è possibile utilizzare il
ricircolo d'aria interna per alcuni istanti.
Poi tornare all'entrata d'aria esterna.
3
Ergonomia e confort

46
C-Zero_it_Chap03_ergonomie-et-confort_ed01-2016

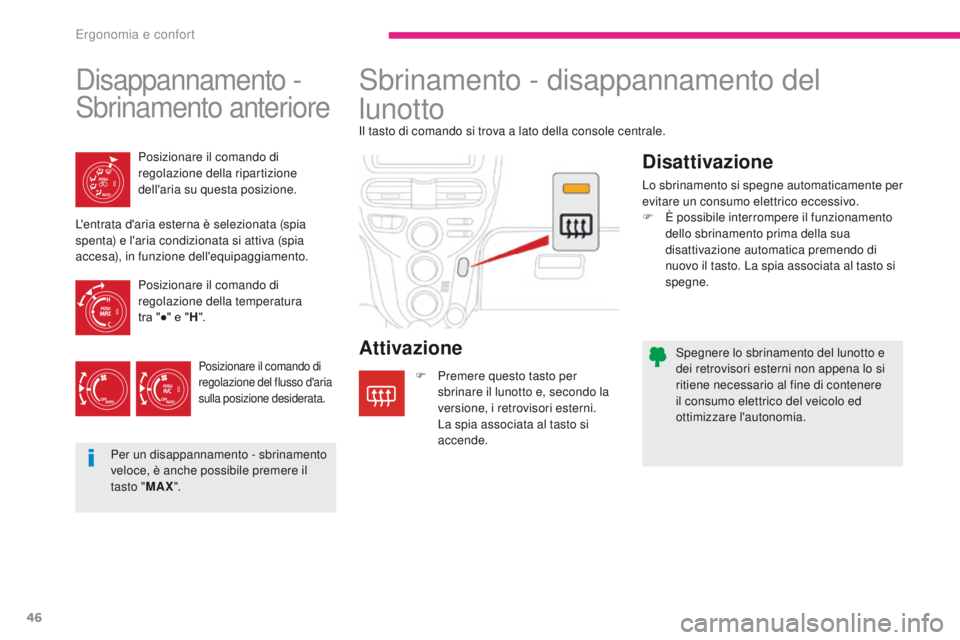

Spegnere lo sbrinamento del lunotto e
dei retrovisori esterni non appena lo si
ritiene necessario al fine di contenere
il consumo elettrico del veicolo ed
ottimizzare l'autonomia.
Disappannamento -
Sbrinamento anterioreSbrinamento - disappannamento del
lunotto
il tasto di comando si trova a lato della console centrale.
F
P
remere questo tasto per
sbrinare il lunotto e, secondo la
versione, i retrovisori esterni.
La spia associata al tasto si
accende.
Posizionare il comando di
regolazione della ripartizione
dell'aria su questa posizione.
Attivazione
Disattivazione
Lo sbrinamento si spegne automaticamente per
evitare un consumo elettrico eccessivo.
F

È
possibile interrompere il funzionamento
dello sbrinamento prima della sua
disattivazione automatica premendo di
nuovo il tasto. La spia associata al tasto si
spegne.
Per un disappannamento - sbrinamento
veloce, è anche possibile premere il
tasto " MAX".
L'entrata d'aria esterna è selezionata (spia
spenta) e l'aria condizionata si attiva (spia
accesa), in funzione dell'equipaggiamento.
Posizionare il comando di
regolazione della temperatura
tra

"●" e " H".
Posizionare il comando di
regolazione del flusso d'aria
sulla posizione desiderata.
Ergonomia e confort

47
C-Zero_it_Chap03_ergonomie-et-confort_ed01-2016

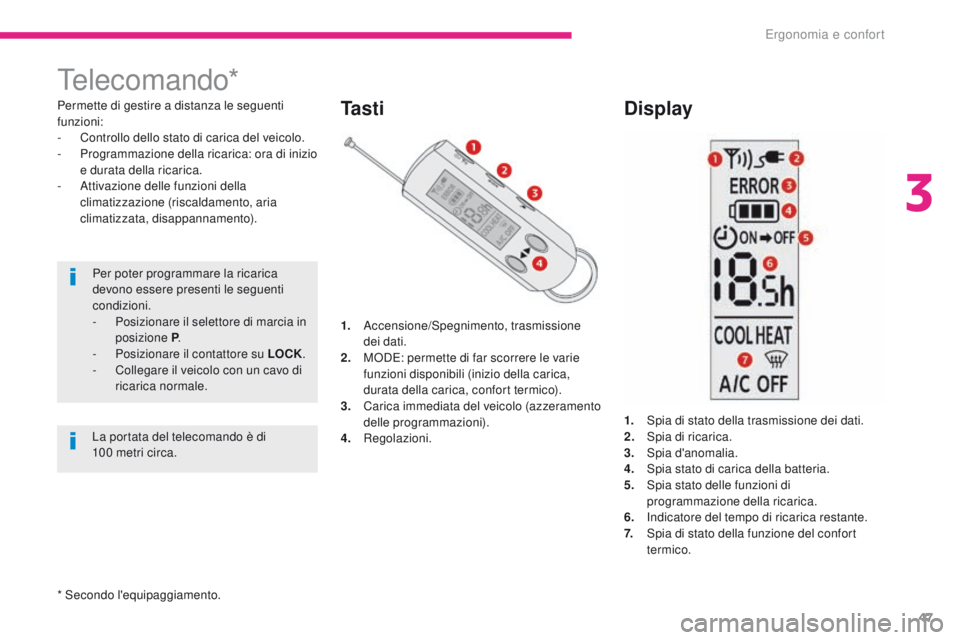

telecomando*
Permette di gestire a distanza le seguenti
funzioni:
-
C
ontrollo dello stato di carica del veicolo.
-

P
rogrammazione della ricarica: ora di inizio
e durata della ricarica.
-
A

ttivazione delle funzioni della
climatizzazione (riscaldamento, aria
climatizzata, disappannamento).
Per poter programmare la ricarica
devono essere presenti le seguenti
condizioni.
-

P
osizionare il selettore di marcia in
posizione P .
-

P
osizionare il contattore su LOCK .
-

C
ollegare il veicolo con un cavo di
ricarica normale.Ta s t i Display
1. Accensione/Spegnimento, trasmissione
dei dati.
2.
MoD

E: permette di far scorrere le varie
funzioni disponibili (inizio della carica,
durata della carica, confort termico).
3.
C

arica immediata del veicolo (azzeramento
delle programmazioni).
4.


r
egol
azioni. 1.
S

pia di stato della trasmissione dei dati.
2.
S

pia di ricarica.
3.
S

pia d'anomalia.
4.
S

pia stato di carica della batteria.
5.
S

pia stato delle funzioni di
programmazione della ricarica.
6.


i
n
dicatore del tempo di ricarica restante.
7.
S

pia di stato della funzione del confort
termico.
La portata del telecomando è di
100

metri circa.
* Secondo l'equipaggiamento.
3
Ergonomia e confort

48
C-Zero_it_Chap03_ergonomie-et-confort_ed01-2016
Se non viene effettuata alcuna azione
entro 30 secondi, il telecomando si
spegnerà automaticamente.Se si imposta l'inizio della ricarica
senza programmare la durata della
ricarica, la batteria si caricherà
completamente.La durata della ricarica può essere
programmata tra mezz'ora e 19 ore
e mezza.
t
u
ttavia, è anche possibile
selezionare la durata "-h": in questo
caso, la ricarica s'interromperà quando la
batteria sarà completamente ricaricata.
La durata è il valore inserito per default.
Accensione / Spegnimento Programmazione della
durata della carica
Questa funzione permette di programmare il
tempo di ricarica del veicolo.
Accendere il telecomando.
Premere il tasto M
oD

E per selezionare la
programmazione della durata della ricarica.
Aprire l'antenna.
Premere una volta a lungo questo
tasto per accendere o spegnere il
telecomando.
Programmazione dell'inizio
della carica
Questa funzione permette di fissare il tempo
rimanente prima di avviare la ricarica del
veicolo.
(Esempio: sono le 19H00 al momento
della programmazione, l'ora della ricarica
programmata è alle 2H00: la ricarica inizierà
alle 21H 0 0).
Accendere il telecomando.
Questo simbolo appare sul display.
Utilizzare le frecce per regolare l'ora di inizio
della ricarica: ogni pressione permette di
regolare l'ora per passi di mezz'ora.
Una breve pressione del tasto di accensione/
spegnimento per trasmettere i dati al veicolo.
Questo simbolo appare sul display.
Utilizzare le frecce per impostare il tempo di
ricarica: ogni pressione permette di impostare
l'ora per passi di mezz'ora.
Premere una volta brevemente il tasto di
accensione/spegnimento per trasmettere i dati
al veicolo.
Se la programmazione della durata di
ricarica è effettuata senza programmare
l'ora d'inizio, la batteria si scaricherà
immediatamente per una durata
corrispondente a quella programmata.
Ergonomia e confort
