CITROEN C-ZERO 2017 Upute Za Rukovanje (in Croatian)

139
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016

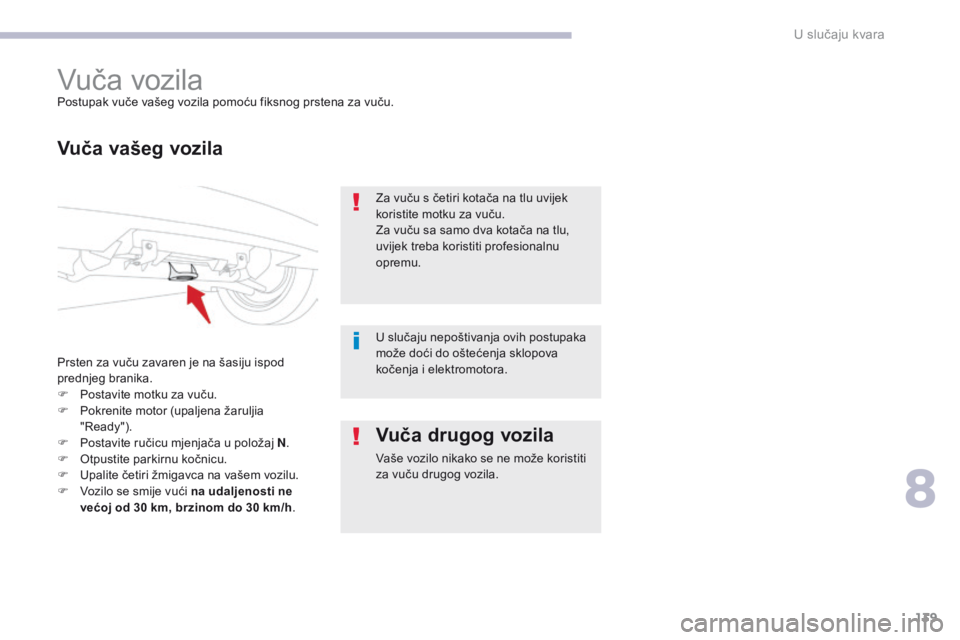

Vuča vozilaPostupak vuče vašeg vozila pomoću fiksnog prstena za vuču.
Vuča vašeg vozila
Prsten za vuču zavaren je na šasiju ispod
prednjeg branika.
F
P
ostavite motku za vuču.
F

P
okrenite motor (upaljena žaruljia
"Ready").
F

P
ostavite ručicu mjenjača u položaj N .
F

O
tpustite parkirnu kočnicu.
F

U
palite četiri žmigavca na vašem vozilu.
F

V
ozilo se smije vući na udaljenosti ne
većoj od 30
km, brzinom do 30 km/h. Za vuču s četiri kotača na tlu uvijek
koristite motku za vuču.
Za vuču sa samo dva kotača na tlu,
uvijek treba koristiti profesionalnu
opremu.
U slučaju nepoštivanja ovih postupaka
može doći do oštećenja sklopova
kočenja i elektromotora.
Vuča drugog vozila
Vaše vozilo nikako se ne može koristiti
za vuču drugog vozila.
8
U slučaju kvara

140
C-Zero_hr_Chap09_caracteristiques-techniques_ed01-2016
Motor i glavni akumulator
Tip, varijanta, verzija1 N ZK Y Z
Elektromotor Y51
Tehnologija Sinkroni sa stalnim neodimskim magnetima
Najveća snaga: norma CEE (kW) 49
Broj okretaja pri najvećoj snazi (okr/min) 4 000 do 8 800
Najveći moment: norma CEE (Nm) 19 6
Broj okretaja pri najvećem momentu (okr/min) 0 do 300
Glavni akumulator Litij-Ion
Energija novog akumulatora (kWh) 14,5
Normalno punjenje
Napon (V) AC 230
Vrijeme punjenja
(*) (**):
-
1
6 A
-

1

4 A
-

1

0 A
-

8 A O

ko 6 sati
6 sati
8 sati
11 sati
Brzo punjenje
Napon (V) DC 300
Vrijeme punjenja (80% napunjenosti)** 30 minuta
Doseg ovisi o vanjskim klimatskim uvjetima, načinu vožnje, korištenju električne opreme, učestalosti normalnih ili brzih punjenja i o starosti glavnog
akumulatora. * Ovisno o električnoj mreži u zemlji.
** Vrijeme izmjereno za vanjsku temperaturu od 20°C do 25°C. Ako se koristi radio i/ili klima uređaj, vrijeme punjenja može duže trajati.
Tehnički podaci

141
C-Zero_hr_Chap09_caracteristiques-techniques_ed01-2016
ElektromotorY51
Glavni akumulator Litij-Ion
Tip, varijanta, verzija 1
N ZK Y Z
Masa praznog vozila 1
065
Masa vozila spremnog za vožnju 1
140
Najveća tehnički dopuštena masa opterećenog vozila (MTAC) 1
450
Ukupna dopuštena masa vozila s prikolicom (MTR A) 1
450
Najveće dopušteno opterećenje na krovu (uz uračunatu težinu nosača) 43
U vaše vozilo ne može se ugraditi kuka za vuču. Ono ne može vući prikolicu.
Mase (u kg)
9
Tehnički podaci

142
C-Zero_hr_Chap09_caracteristiques-techniques_ed01-2016

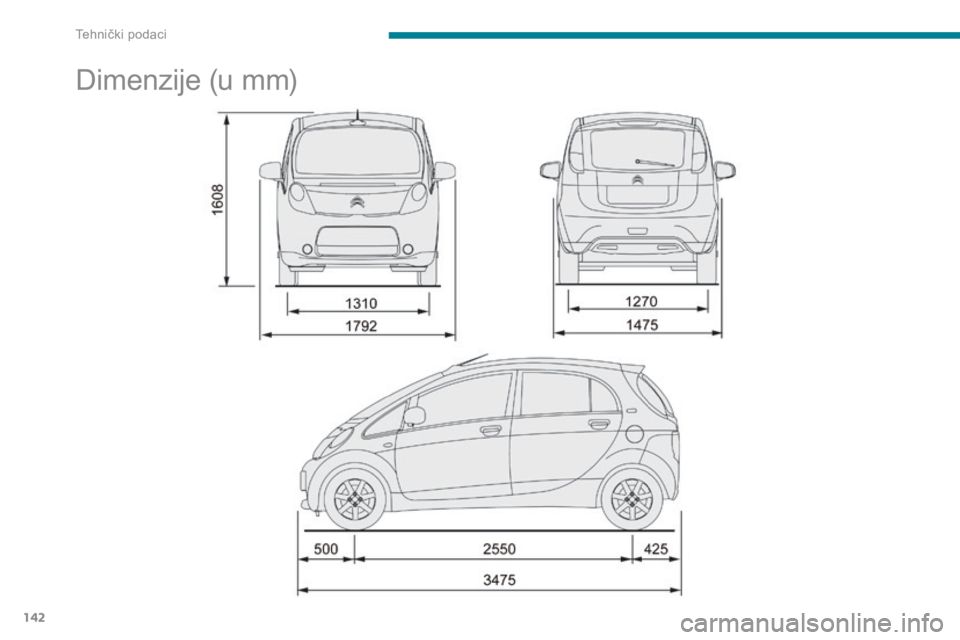

Dimenzije (u mm)
Tehnički podaci

143
C-Zero_hr_Chap09_caracteristiques-techniques_ed01-2016

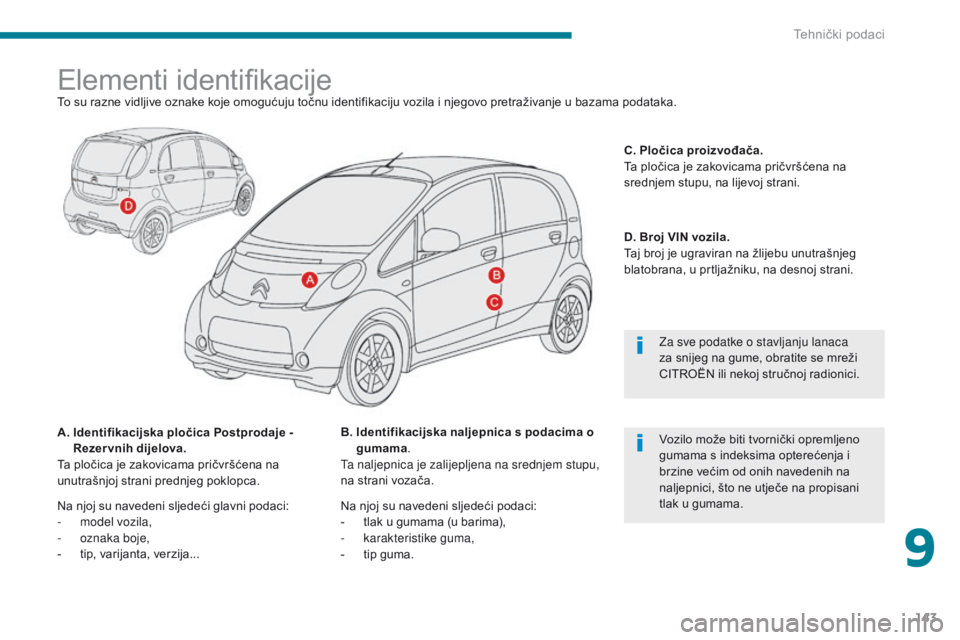

Elementi identifikacijeTo su razne vidljive oznake koje omogućuju točnu identifikaciju vozila i njegovo pretraživanje u bazama podataka.
A.
I
dentifikacijska pločica Postprodaje -
Rezervnih dijelova.
Ta pločica je zakovicama pričvršćena na
unutrašnjoj strani prednjeg poklopca. Vozilo može biti tvornički opremljeno
gumama s indeksima opterećenja i
brzine većim od onih navedenih na
naljepnici, što ne utječe na propisani
tlak u gumama.
B.

I
dentifikacijska naljepnica s podacima o
gumama .
Ta naljepnica je zalijepljena na srednjem stupu,
na strani vozača.
Na njoj su navedeni sljedeći podaci:
-

t
lak u gumama (u barima),
-
ka

rakteristike guma,
-

t
ip guma.C. Pločica proizvođača.
Ta pločica je zakovicama pričvršćena na
srednjem stupu, na lijevoj strani.
D. Broj VIN vozila.
Taj broj je ugraviran na žlijebu unutrašnjeg
blatobrana, u prtljažniku, na desnoj strani.
Za sve podatke o stavljanju lanaca
za snijeg na gume, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Na njoj su navedeni sljedeći glavni podaci:
-

m
odel vozila,
-
o

znaka boje,
-

t
ip, varijanta, verzija...
9
Tehnički podaci

144
C-Zero_hr_Chap09_caracteristiques-techniques_ed01-2016

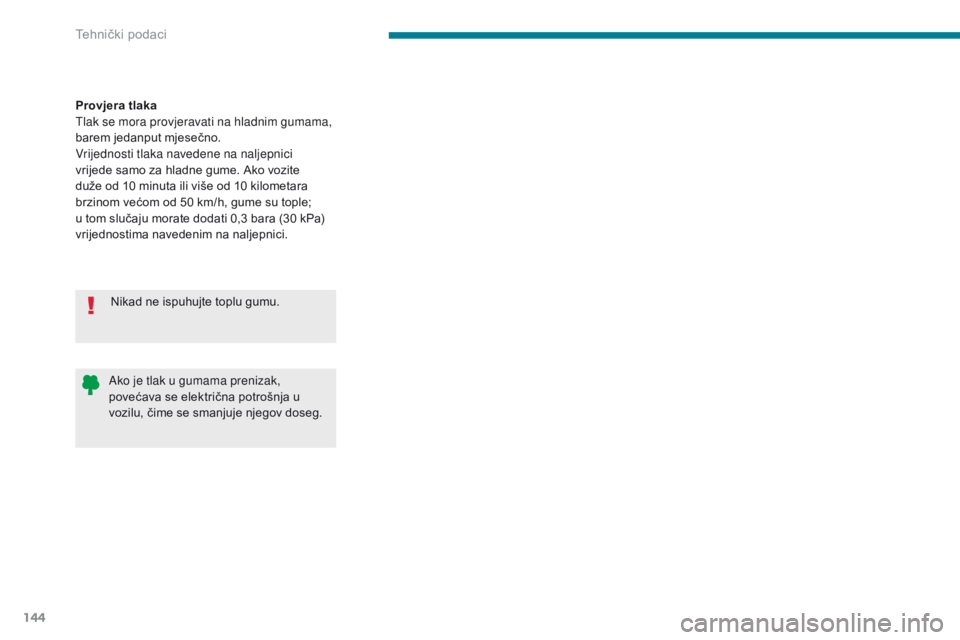

Ako je tlak u gumama prenizak,
povećava se električna potrošnja u
vozilu, čime se smanjuje njegov doseg.
Provjera tlaka
Tlak se mora provjeravati na hladnim gumama,
barem jedanput mjesečno.
Vrijednosti tlaka navedene na naljepnici
vrijede samo za hladne gume. Ako vozite
duže od 10
minuta ili više od 10 kilometara
brzinom većom od 50 km/h, gume su tople;
u

tom slučaju morate dodati 0,3 bara (30 kPa)
vrijednostima navedenim na naljepnici.
Nikad ne ispuhujte toplu gumu.
Tehnički podaci

145
C-Zero_hr_Chap10a_RDE2_ed01-2016
Autoradio / Bluetooth®
Sadržaj
Prvi koraci
1 46
Radio
14

7
Media
1

49
Telefon
1

52
Ugađanje zvuka

1
55
Konfiguracija
1

56
Shematski prikaz ekrana

1
57
Česta pitanja

1
58
Radi sigurnosti, radnje koje zahtijevaju veću pažnju vozač smije
obavljati samo kad je vozilo zaustavljeno.
Kad je motor ugašen, sustav se isključuje nakon prelaska u
štedljiv način rada, kako se ne bi ispraznio akumulator.
Nakon ponovnog spajanja akumulatora, za korištenje funkcija
autoradija potrebno je upisati kod.
Dopušteno je najviše pet pokušaja upisivanja. Između
dva

zadnja pokušaja potrebno je pričekati oko 15

minuta.
Na kraju ovog dokumenta nalazi se naljepnica s tim kodom:
.
Audio i telematika

146
C-Zero_hr_Chap10a_RDE2_ed01-2016
Pr vi koraci
Uključivanje / isključivanje,
p odešavanje glasnoće.
Izbor izvora slušanja:
Radio (FM1, FM2), CD, USB, AUX,
Streaming.
Telefon: prihvaćanje dolaznog
poziva.
Telefon, zadržan pritisak: prekid
poziva, otvaranje popisa poziva u
spojenom telefonu. Prikaz popisa stanica koje uređaj
hvata, pjesama ili mapa (CD/USB).
Zadržan pritisak: osvježavanje
popisa stanica.Automatsko pretraživanje stanica prema
višim frekvencijama.
Prelazak na prethodnu pjesmu (CD ili USB).
Kretanje na popisu.
Zadržan pritisak: brzo pomicanje prema
natrag.Automatsko pretraživanje stanica prema
višim frekvencijama.
Prelazak na sljedeću pjesmu (CD ili USB).
Kretanje na popisu.
Zadržan pritisak: brzo pomicanje prema
naprijed.
Ugađanje zvuka: zvučni efekti, visoki i
niski tonovi, loudness, raspoređivanje
zvuka, balans lijevo/desno, balans
sprijeda/straga, automatsko
prilagođavanje glasnoće brzini vozila.
Odustajanje od radnje u tijeku.
Prelazak na višu razinu strukture
(u
izborniku ili mapi).Izbor memorirane stanice.
Radio: zadržan pritisak: memoriranje
stanice.
Ostali izvori: vidi odgovarajuće točke.
Izbacivanje CD-a. Otvaranje glavnog izbornika.
Audio i telematika

147
C-Zero_hr_Chap10a_RDE2_ed01-2016
Radio
Memoriranje stanice
Biranje staniceUpravljanje popisomUnos frekvencije
Uzastopnim pritiscima na tipku SRC/
TEL
izaberite valno područje FM1
ili FM2.
Držite pritisnutu jednu tipku za
memoriranje stanice koju slušate.
Prikazano je ime stanice, a
memoriranje se potvrđuje zvučnim
signalom.
Za slušanje određene stanice,
pritisnite odgovarajuću tipku
memorije. Označite
"Radio".
Označite "Write freq." .
Pritisnite +
ili pritisnite - za izbor željene
frekvencije.
Kratko pritisnite jednu od tipki za
prelazak na naredno ili prethodno
slovo.
Za izradu ili osvježavanje popisa
stanica duže pritisnite tipku LIST
. Za
to vrijeme prekida se radio prijem. Pritisnite tipku LIST za prikaz popis
stanica koje uređaj hvata, poredanih
po abecednom redu.
Označite željenu stanicu pritiskom na
odgovarajuću tipku.
Potvrdite s "OK" .
Potvrdite s "OK".
Vanjsko okruženje (brežuljci, zgrade,
tunel, podzemno parkiralište...) može
ometati prijem, pa tako i RDS praćenje
frekvencije. To je normalna pojava
u širenju radio valova, što nikako ne
znači da je autoradio neispravan. Pritisnite tipku MENU
.
.
Audio i telematika

148
C-Zero_hr_Chap10a_RDE2_ed01-2016
Označite "Radio". Označite
"Radio".
Označite "Radio".
Stavite kvačicu ili je skinite s RDS za
uključivanje odnosno isključivanje
funkcije RDS. Stavite ili skinite kvačicu s "TXT"
za
uključivanje odnosno isključivanje
tekstualnih informacija.
Stavite ili skinite kvačicu s " TA" za
uključivanje odnosno isključivanje
prijema informacija o prometu.
Potvrdite s "OK" za spremanje
postavke. Potvrdite s "OK"
za spremanje
postavke.
Potvrdite s "OK" za spremanje
postavke.
Slušanje poruka TA
RDS Prikaz tekstualnih informacija
Funkcija TA (Traffic Announcement)
služi za prijem informacija o prometu
TA. Za rad te funkcije potreban je
dobar prijem neke radiostanice koja
emitira tu vrstu informacija. Prilikom
prijema informacija o prometu, trenutni
izvor slušanja (Radio, CD, USB, ...)
automatski se prekida radi emitiranja
poruke TA. Nakon završetka emitiranja
poruke nastavlja se slušanje prethodno
uključenog izvora.
Ako je funkcija RDS uključena,
možete nastaviti slušanje iste stanice
zahvaljujući praćenju njene frekvencije.
No, u nekim uvjetima RDS praćenje
frekvencije nije osigurano u cijeloj
zemlji, jer stanice ne pokrivaju 100%
teritorija. Time se objašnjava prekid
prijema stanice tijekom puta.
Tekstualne informacije emitira
radiostanica i one se odnose na stanicu
ili na pjesmu koju slušate.
Dok slušate FM1 ili FM1, pritisnite
"MENU" . Kad je radio prikazan na ekranu,
pritisnite MENU
.
Pritisnite MENU .
Audio i telematika
