Zamjena žarulje pozicijskog svjetla
F Okrenite držač žarulje ulijevo i izvadite ga.
F I zvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje dugog svjetla
F Okrenite držač žarulje ulijevo i izvadite ga.
F P ritisnite jezičac i izvadite žarulju.
F

Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje pokazivača
smjera
F Okrenite držač žarulje ulijevo i izvadite ga.
F Z amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Žarulje narančaste boje smiju se
zamijeniti samo žaruljama istih
karakteristika i boje.
8
U slučaju kvara

130
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016

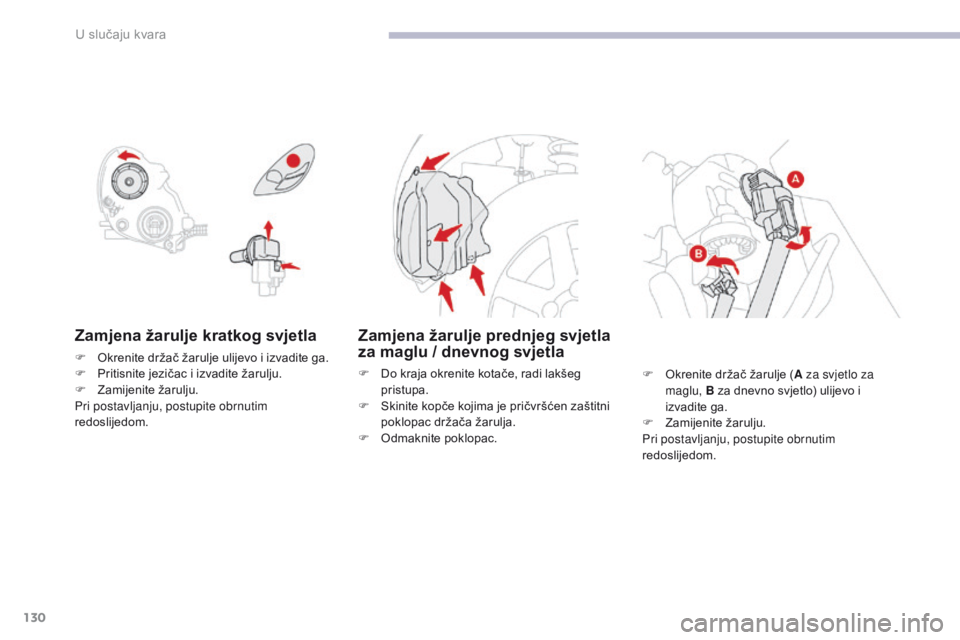

Zamjena žarulje kratkog svjetla
F Okrenite držač žarulje ulijevo i izvadite ga.
F P ritisnite jezičac i izvadite žarulju.
F

Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje prednjeg svjetla
za maglu / dnevnog svjetla
F Do kraja okrenite kotače, radi lakšeg pristupa.
F

S
kinite kopče kojima je pričvršćen zaštitni
poklopac držača žarulja.
F

O
dmaknite poklopac. F
O krenite držač žarulje (A za svjetlo za
maglu, B za dnevno svjetlo) ulijevo i
izvadite ga.
F

Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
U slučaju kvara

131
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016

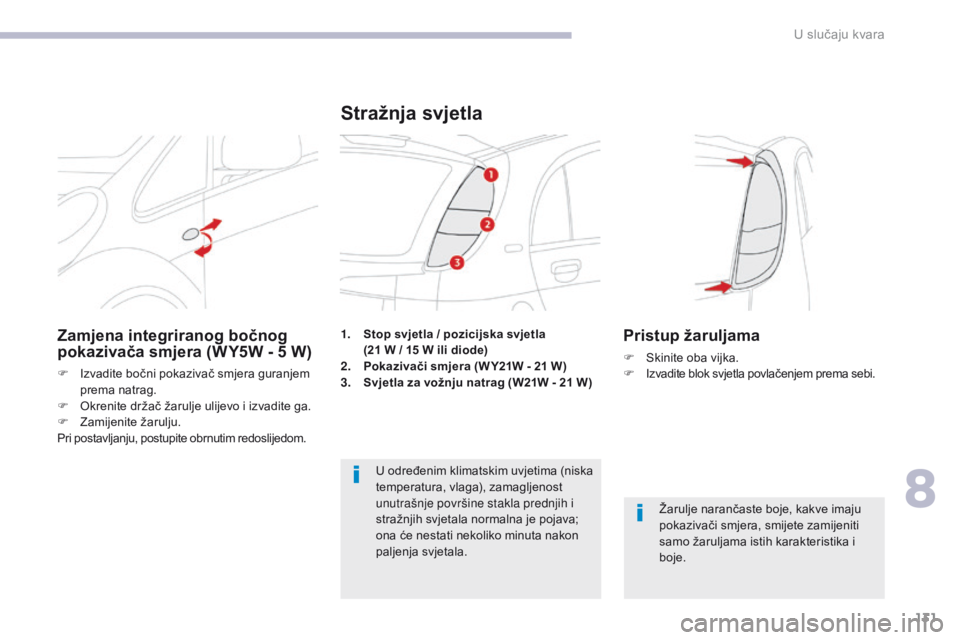

1. Stop svjetla / pozicijska svjetla (21 W / 15 W ili diode)
2.
P

okazivači smjera (W Y21W - 21 W)
3.
S

vjetla za vožnju natrag (W21W - 21 W)
Stražnja svjetla
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.
Zamjena integriranog bočnog
pokazivača smjera (WY5W - 5
W)
F Izvadite bočni pokazivač smjera guranjem
prema natrag.
F

O
krenite držač žarulje ulijevo i izvadite ga.
F

Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim redoslijedom.
Pristup žaruljama
F Skinite oba vijka.
F I zvadite blok svjetla povlačenjem prema sebi.
8
U slučaju kvara

132
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016
Zamjena žarulje pokazivača
smjera
Zamjena žarulje stop svjetla /
pozicijskog svjetla (diode)
Svaki zahvat na diodnim svjetlima mora se
izvršiti u mreži CITROËN ili u nekoj stručnoj
radionici.
Zamjena žarulje svjetla za vožnju
natrag
Zamjena žarulje stop svjetla /
pozicijskog svjetla (21

W / 15

W)
F Okrenite držač žarulje ulijevo i skinite ga.
F
I zvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom. F
O krenite držač žarulje ulijevo i izvadite ga.
F I zvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom. F
O krenite držač žarulje ulijevo i izvadite ga.
F I zvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
U slučaju kvara

133
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016
Zamjena žarulje svjetla za maglu
(W21W - 21 W)
F Skinite poklopac.
F
O krenite držač žarulje ulijevo i izvadite ga.
F

I
zvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena trećeg stop svjetla
(W5W - 5W)
F Skinite oba vijka.
F I zvadite držač žarulje.
F

Z
amijenite žarulju.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena svjetla registarske
pločice (W5W - 5W)
F Gurnite poklopac prema unutra.
F O krenite držač žarulje i izvadite ga.
F

I
zvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
8
U slučaju kvara

134
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016
Zamjena osigurača
Štipaljka za vađenje osigurača pričvršćena
je na poleđini poklopca kućišta osigurača u
armaturnoj ploči (na lijevoj strani).
Pristup:
F
O
tvorite poklopac i potpuno ga skinite
povlačenjem prema sebi,
F

I
zvadite štipaljku.
Pristup alatu
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
F
P
rovjerite da je kontakt ključ u položaju
" LOCK ".
F

U
tvrdite koji je osigurač pregorio provjerom
stanja niti osigurača.
Zamjena osigurača
Ispravan Neispravan
F

Z

a vađenje osigurača iz ležišta koristite
posebnu štipaljku.
F

N
eispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
F

P

rovjerite podudarnost između broja
ugraviranog na kućištu, jakosti ugravirane
na gornjem dijelu i narednih tablica. CITROËN otklanja svaku odgovornost
za troškove popravka vozila ili za
neispravnosti koje bi nastale zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio CITROËN i
koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji troše više od
10
mil

iampera.
Električni krug u vašem vozilu
projektiran je tako da radi sa serijskom i
s opcionalnom opremom.
Prije ugradnje drugih električnih uređaja
ili opreme u vozilo, obratite se u mreži
CITROËN ili nekoj stručnoj radionici.
U slučaju kvara

135
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijelu
armaturne ploče (na lijevoj strani).
Broj osiguračaJakostNamjena
1 7,5 APrednje i stražnje lijevo pozicijsko svjetlo.
2 15 APomoćna utičnica.
3 -Ne koristi se.
4 7,5 AElektropokretač.
5 20 AAudio sustav.
6 -Ne koristi se.
7 7,5 AOprema u vozilu, prednje i stražnje pozicijsko svjetlo.
8 7,5 AElektrični vanjski retrovizori.
9 7,5 AElektronička upravljačka jedinica.
10 7,5 AKlima uređaj.
11 10 AStražnje svjetlo za maglu.
12 15 AZaključavanje vrata.
13 10 AStropno svjetlo.
8
U slučaju kvara

136
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016
Broj osiguračaJakostNamjena
14 15 ABrisač stražnjeg stakla.
15 7,5 APloča s instrumentima.
16 7,5 AGrijanje.
17 20 AGrijači sjedala.
18 10 AOpcija.
19 7,5 AGrijači vanjskih retrovizora.
20 20 ABrisač vjetrobrana.
21 7,5 AZračni jastuci.
22 30 AGrijač stražnjeg stakla.
23 30 AGrijanje.
24 -Ne koristi se.
25 10 ARadio.
26 15 AOsigurač kabine.
Pristup osiguračima:
F

O

tkvačite poklopac i potpuno ga skinite
povlačenjem prema sebi.
U slučaju kvara

137
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016
Broj osiguračaJakostNamjena
1 -Ne koristi se.
2 30 AInterni osigurač.
3 40 AElektromotor.
4 40 AVentilator hladnjaka.
5 40 AElektrični podizači prozora.
6 30 AVakuum pumpa.
7 15 ARačunalo glavnog akumulatora.
8 15 ATreće stop svjetlo.
9 15 APrednja svjetla za maglu.
10 15 APumpa za vodu.
Osigurači u prednjem
odjeljku
Kućište osigurača smješteno je u prednjem
odjeljku, ispod spremnika tekućine kruga
grijanja. Samo te osigurače smijete zamijeniti.
Za zamjenu osigurača ostalih modula
(vakuum pumpa i pomoćni akumulator)
potreban je zahvat u mreži CITROËN ili
u nekoj stručnoj radionici.
8
U slučaju kvara

138
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016
Pristup osiguračima
F Otvorite prednji poklopac.
F O tkvačite poklopac i potpuno ga skinite
povlačenjem prema sebi.
F

Z
amijenite osigurač,
F

N
akon zahvata vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.

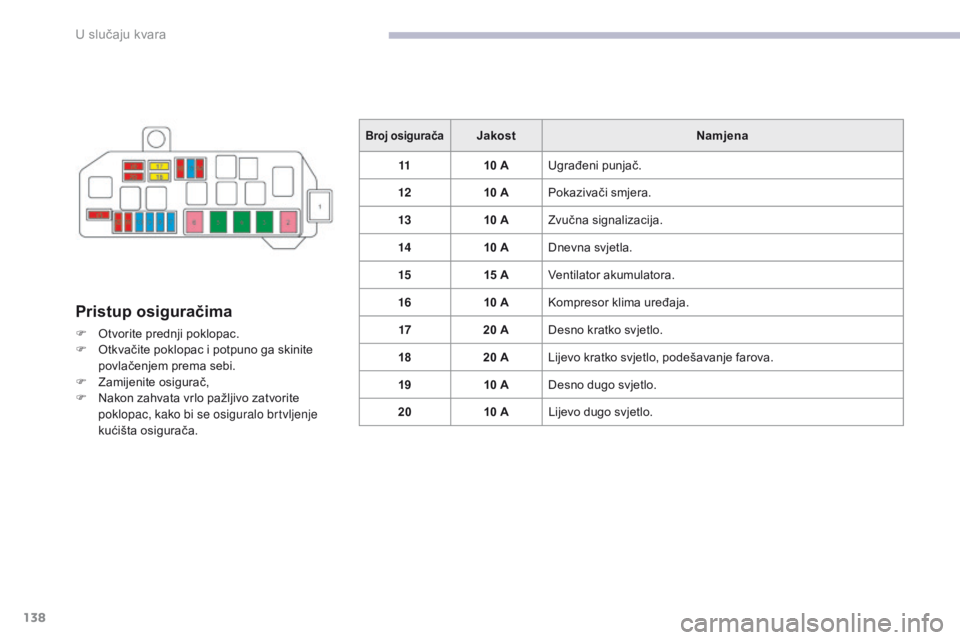

Broj osiguračaJakost Namjena
11 10 AUgrađeni punjač.
12 10 APokazivači smjera.
13 10 AZvučna signalizacija.
14 10 ADnevna svjetla.
15 15 AVentilator akumulatora.
16 10 AKompresor klima uređaja.
17 20 ADesno kratko svjetlo.
18 20 ALijevo kratko svjetlo, podešavanje farova.
19 10 ADesno dugo svjetlo.
20 10 ALijevo dugo svjetlo.
