116
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016
Prije punjenja akumulatora obavezno
treba odspojiti stezaljke i izvaditi
akumulator iz prednjeg odjeljka.
Ne odspajajte stezaljke kad je žaruljica
"Ready" upaljena niti za vrijeme
punjenja glavnog akumulatora.
Prije odspajanja
Prije odspajanja akumulatora morate
pričekati dvije minute nakon prekida
kontakta.Akumulatori sadrže štetne tvari, poput
sumporne kiseline i olova. Zato se
moraju zbrinjavati na propisani način, a
nikako se ne smiju bacati u kućni otpad.
Istrošene baterije i akumulatore
odnesite na posebno mjesto za
prikupljanje takvog otpada.
F

O

dspojite kabel izvoda (-).
F

P

odignite zaštitni poklopac izvoda (+) 2 .
F

O

dvrnite maticu 3.
F

O

dspojite kabel izvoda (+).
F

I

zvadite akumulator.
F

N

apunite akumulator prema uputama
proizvođača punjača.
F

S

pojite akumulator počevši s kabelom
izvoda (+).
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte
jednu


minutu prije pokretanja motora,
radi inicijalizacije elektroničkih sustava.
Ako i nakon toga utvrdite neke manje
smetnje u radu, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Ne zaboravite reinicijalizirati autoradio.
Provjerite čistoću stezaljki i izvoda.
Ako su prekriveni sulfatom (bjelkaste ili
zelenkaste naslage), skinite ih i očistite.
U slučaju kvara

117
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016

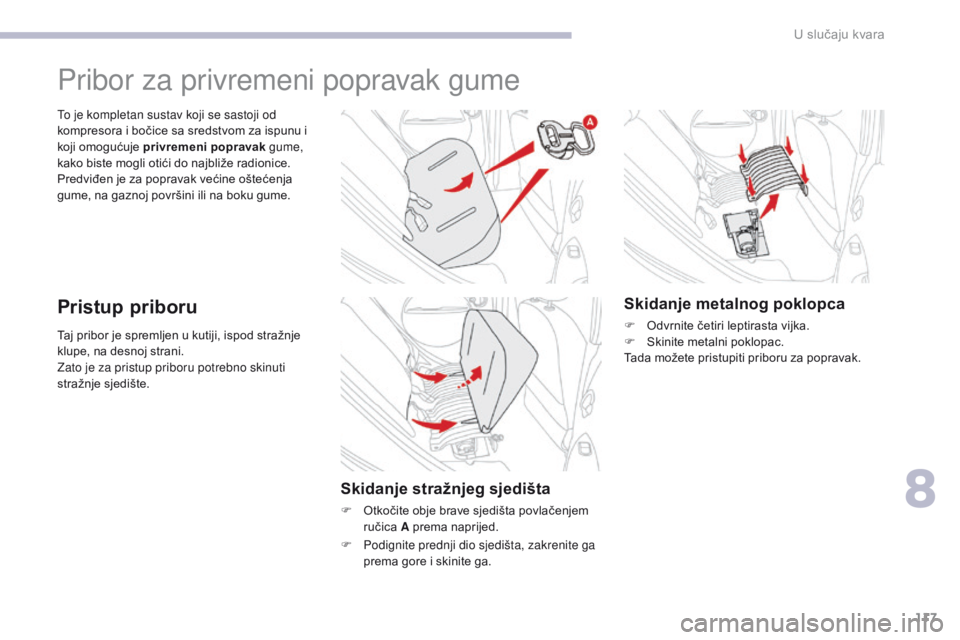

Taj pribor je spremljen u kutiji, ispod stražnje
klupe, na desnoj strani.
Zato je za pristup priboru potrebno skinuti
stražnje sjedište. To je kompletan sustav koji se sastoji od
kompresora i bočice sa sredstvom za ispunu i
koji omogućuje privremeni popravak gume,
kako biste mogli otići do najbliže radionice.
Predviđen je za popravak većine oštećenja
gume, na gaznoj površini ili na boku gume.
Pribor za privremeni popravak gume
Pristup priboru
Skidanje stražnjeg sjedišta
F Otkočite obje brave sjedišta povlačenjem ručica A prema naprijed.
Skidanje metalnog poklopca
F Odvrnite četiri leptirasta vijka.
F S kinite metalni poklopac.
Tada možete pristupiti priboru za popravak.
F

P

odignite prednji dio sjedišta, zakrenite ga
prema gore i skinite ga.
8
U slučaju kvara

119
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016

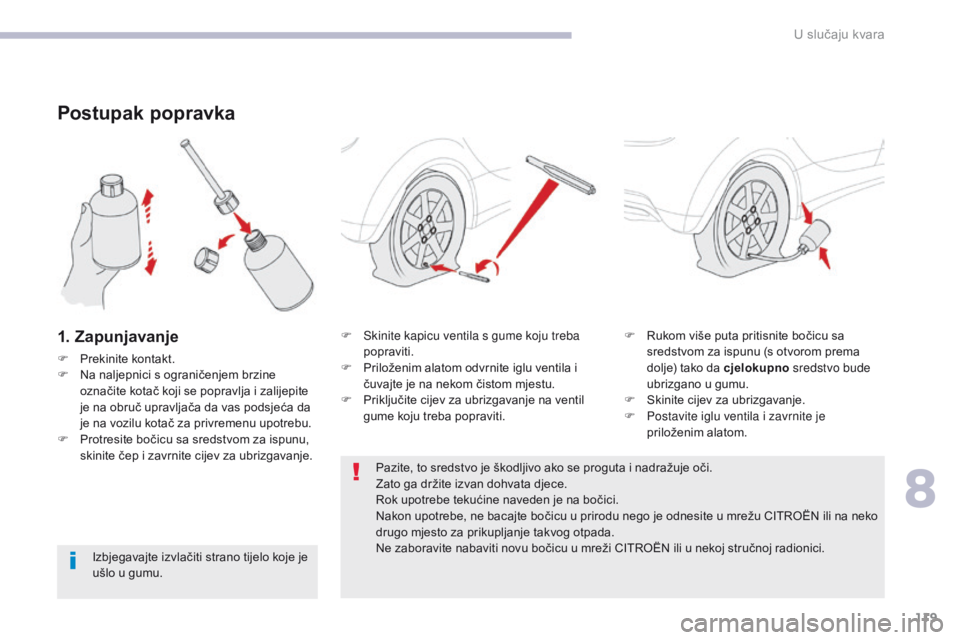

Postupak popravka
1. Zapunjavanje
F Prekinite kontakt.
F N a naljepnici s ograničenjem brzine
označite kotač koji se popravlja i zalijepite
je na obruč upravljača da vas podsjeća da
je na vozilu kotač za privremenu upotrebu.
F

P
rotresite bočicu sa sredstvom za ispunu,
skinite čep i zavrnite cijev za ubrizgavanje. F

S
kinite kapicu ventila s gume koju treba
popraviti.
F P riloženim alatom odvrnite iglu ventila i
čuvajte je na nekom čistom mjestu.
F

P
riključite cijev za ubrizgavanje na ventil
gume koju treba popraviti. F

R
ukom više puta pritisnite bočicu sa
sredstvom za ispunu (s otvorom prema
dolje) tako da cjelokupno sredstvo bude
ubrizgano u gumu.
F

S
kinite cijev za ubrizgavanje.
F

P
ostavite iglu ventila i zavrnite je
priloženim alatom.
Pazite, to sredstvo je škodljivo ako se proguta i nadražuje oči.
Zato ga držite izvan dohvata djece.
Rok upotrebe tekućine naveden je na bočici.
Nakon upotrebe, ne bacajte bočicu u prirodu nego je odnesite u mrežu CITROËN ili na neko
drugo mjesto za prikupljanje takvog otpada.
Ne zaboravite nabaviti novu bočicu u mreži CITROËN ili u nekoj stručnoj radionici.
Izbjegavajte izvlačiti strano tijelo koje je
ušlo u gumu.
8
U slučaju kvara

120
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016

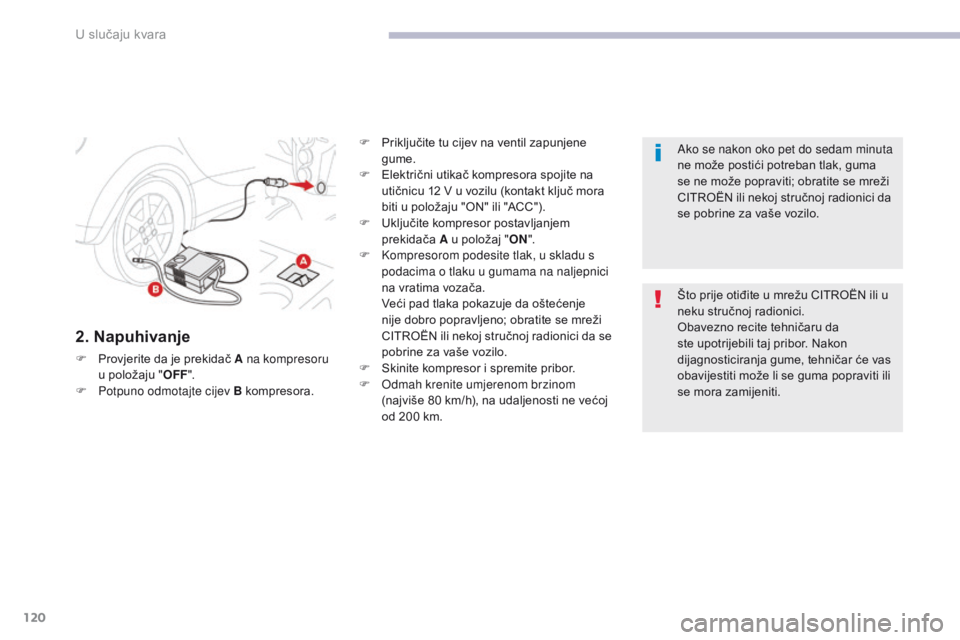

2. Napuhivanje
F Provjerite da je prekidač A na kompresoru u položaju " OFF".
F

P
otpuno odmotajte cijev B kompresora. F

P
riključite tu cijev na ventil zapunjene
gume.
F
E
lektrični utikač kompresora spojite na
utičnicu 12 V u vozilu (kontakt ključ mora
biti u položaju "ON" ili "ACC").
F
U
ključite kompresor postavljanjem
prekidača A u položaj " ON".
F
K
ompresorom podesite tlak, u skladu s
podacima o tlaku u gumama na naljepnici
na vratima vozača.
V
eći pad tlaka pokazuje da oštećenje
nije dobro popravljeno; obratite se mreži
CITROËN ili nekoj stručnoj radionici da se
pobrine za vaše vozilo.
F S kinite kompresor i spremite pribor.
F

O
dmah krenite umjerenom brzinom
(najviše 80 km/h), na udaljenosti ne većoj
od 200 km. Što prije otiđite u mrežu CITROËN ili u
neku stručnoj radionici.
Obavezno recite tehničaru da
ste upotrijebili taj pribor. Nakon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili
se mora zamijeniti. Ako se nakon oko pet do sedam minuta
ne može postići potreban tlak, guma
se ne može popraviti; obratite se mreži
CITROËN ili nekoj stručnoj radionici da
se pobrine za vaše vozilo.
U slučaju kvara

124
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016
Postavljanje kotača
F Kotač postavite na glavčinu.
F R ukom do kraja zavrnite vijke.
F

P
ritegnite vijke ključem za skidanje kotača. F
D o kraja spustite vozilo.
F S klopite dizalicu i uklonite je.F
D o kraja zategnite vijke ključem za
skidanje kotača.
Nakon zamjene kotača
U mreži CITROËN ili u nekoj stručnoj
radionici što prije dajte provjeriti
zategnutost vijaka i tlak u novom
kotaču.
U slučaju kvara

125
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016
Lanci za snijeg
Lanci za snijeg smiju se postaviti samo na stražnje kotače (vozilo ima stražnji pogon).Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini. Vodite računa o posebnim propisima
u svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini. Za više podataka o lancima za snijeg
obratite se mreži CITROËN ili nekoj
stručnoj radionici.Izbjegavajte vožnju s lancima na cesti
bez snijega, kako se ne bi oštetile gume
i kolnik. Ako vaše vozilo ima aluminijske
naplatke, pazite da nijedan dio lanca
ili pričvršćenja ne dođe u kontakt s
naplatkom.Savjeti za postavljanje
F Ako morate postaviti lance za vrijeme puta,
zaustavite vozilo na ravnoj površini pored
ceste.
F

P
ritegnite ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
F

P
ostavite lance prema uputama
proizvođača.
F

S
poro krenite i vozite nekoliko trenutaka,
ne brže od 50
km/h.
F

Z
austavite vozilo i provjerite jesu li lanci
ispravno napeti.
Koristite isključivo lance projektirane za kotače
vašeg vozila:
Dimenzije
originalnih guma Najveća veličina
karika
175/55

R15 9

mm
145/65

R15
lanci se ne mogu postavljati
8
U slučaju kvara

132
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016

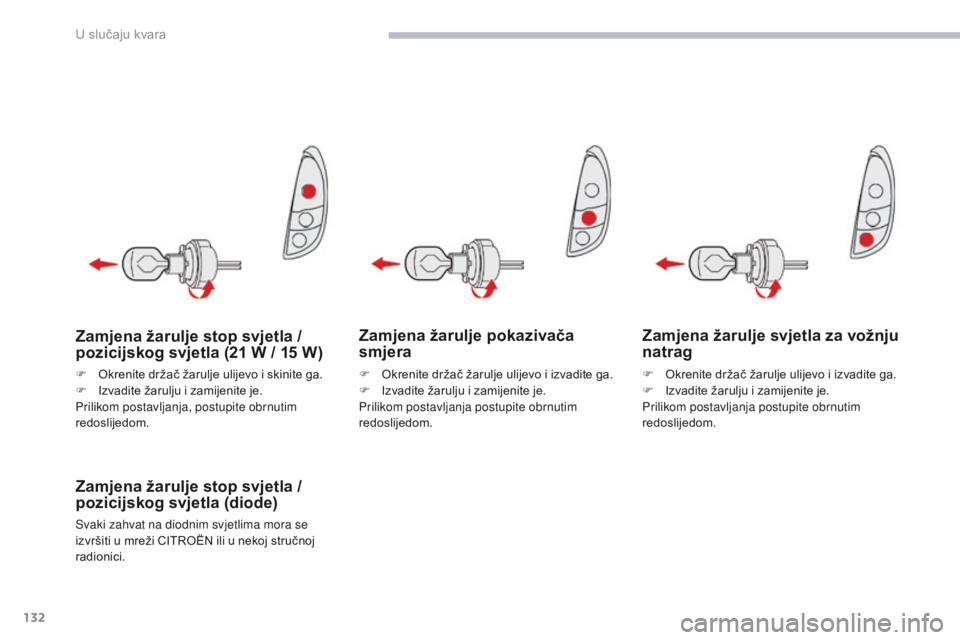

Zamjena žarulje pokazivača
smjera
Zamjena žarulje stop svjetla /
pozicijskog svjetla (diode)
Svaki zahvat na diodnim svjetlima mora se
izvršiti u mreži CITROËN ili u nekoj stručnoj
radionici.
Zamjena žarulje svjetla za vožnju
natrag
Zamjena žarulje stop svjetla /
pozicijskog svjetla (21

W / 15

W)
F Okrenite držač žarulje ulijevo i skinite ga.
F
I zvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom. F
O krenite držač žarulje ulijevo i izvadite ga.
F I zvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom. F
O krenite držač žarulje ulijevo i izvadite ga.
F I zvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
U slučaju kvara

134
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016

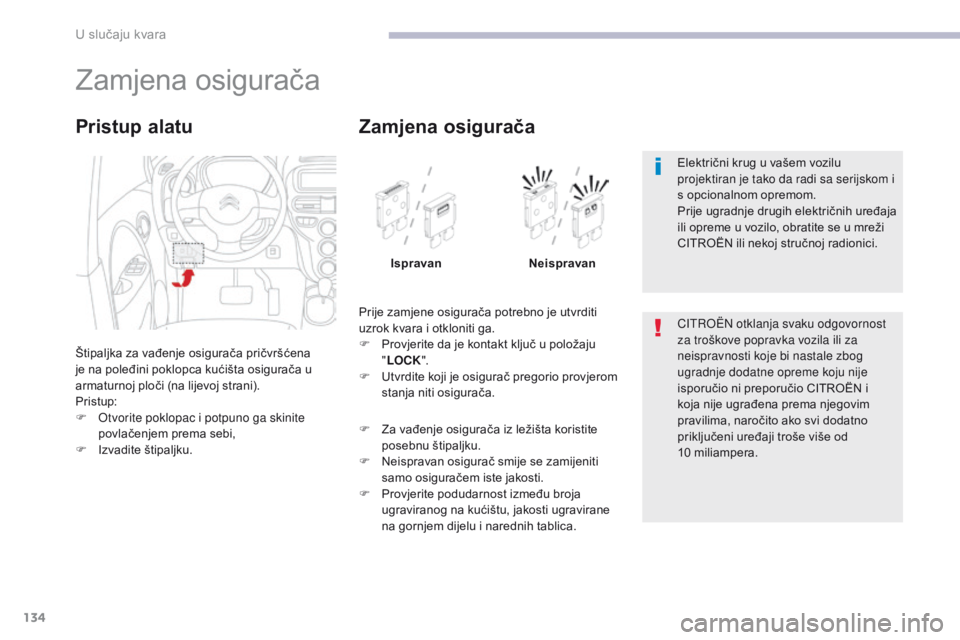

Zamjena osigurača
Štipaljka za vađenje osigurača pričvršćena
je na poleđini poklopca kućišta osigurača u
armaturnoj ploči (na lijevoj strani).
Pristup:
F
O
tvorite poklopac i potpuno ga skinite
povlačenjem prema sebi,
F

I
zvadite štipaljku.
Pristup alatu
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
F
P
rovjerite da je kontakt ključ u položaju
" LOCK ".
F

U
tvrdite koji je osigurač pregorio provjerom
stanja niti osigurača.
Zamjena osigurača
Ispravan Neispravan
F

Z

a vađenje osigurača iz ležišta koristite
posebnu štipaljku.
F

N
eispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
F

P

rovjerite podudarnost između broja
ugraviranog na kućištu, jakosti ugravirane
na gornjem dijelu i narednih tablica. CITROËN otklanja svaku odgovornost
za troškove popravka vozila ili za
neispravnosti koje bi nastale zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio CITROËN i
koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji troše više od
10
mil

iampera.
Električni krug u vašem vozilu
projektiran je tako da radi sa serijskom i
s opcionalnom opremom.
Prije ugradnje drugih električnih uređaja
ili opreme u vozilo, obratite se u mreži
CITROËN ili nekoj stručnoj radionici.
U slučaju kvara

136
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016

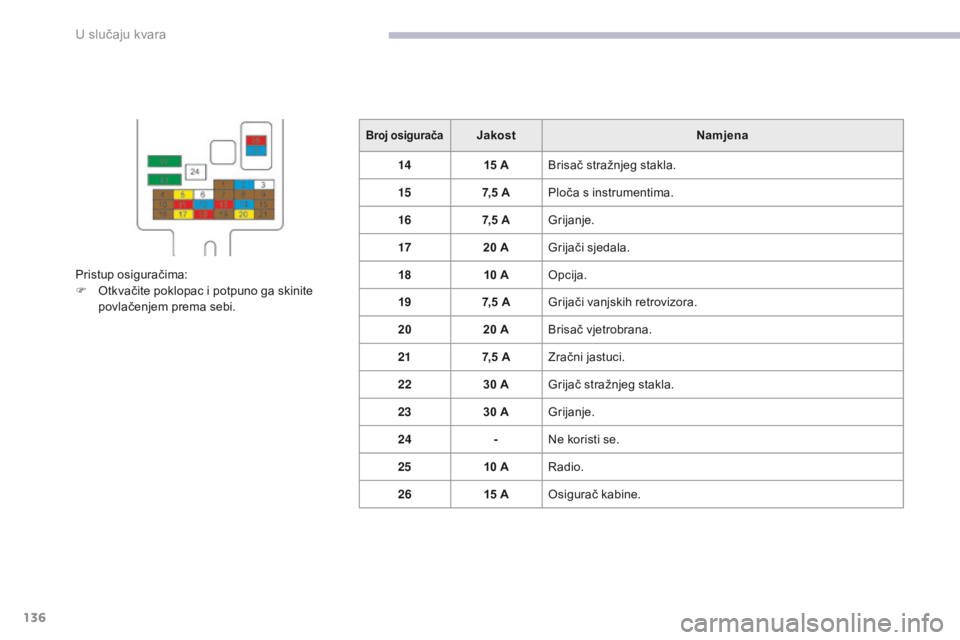

Broj osiguračaJakostNamjena
14 15 ABrisač stražnjeg stakla.
15 7,5 APloča s instrumentima.
16 7,5 AGrijanje.
17 20 AGrijači sjedala.
18 10 AOpcija.
19 7,5 AGrijači vanjskih retrovizora.
20 20 ABrisač vjetrobrana.
21 7,5 AZračni jastuci.
22 30 AGrijač stražnjeg stakla.
23 30 AGrijanje.
24 -Ne koristi se.
25 10 ARadio.
26 15 AOsigurač kabine.
Pristup osiguračima:
F

O

tkvačite poklopac i potpuno ga skinite
povlačenjem prema sebi.
U slučaju kvara

137
C-Zero_hr_Chap08_en-cas-de-panne_ed01-2016

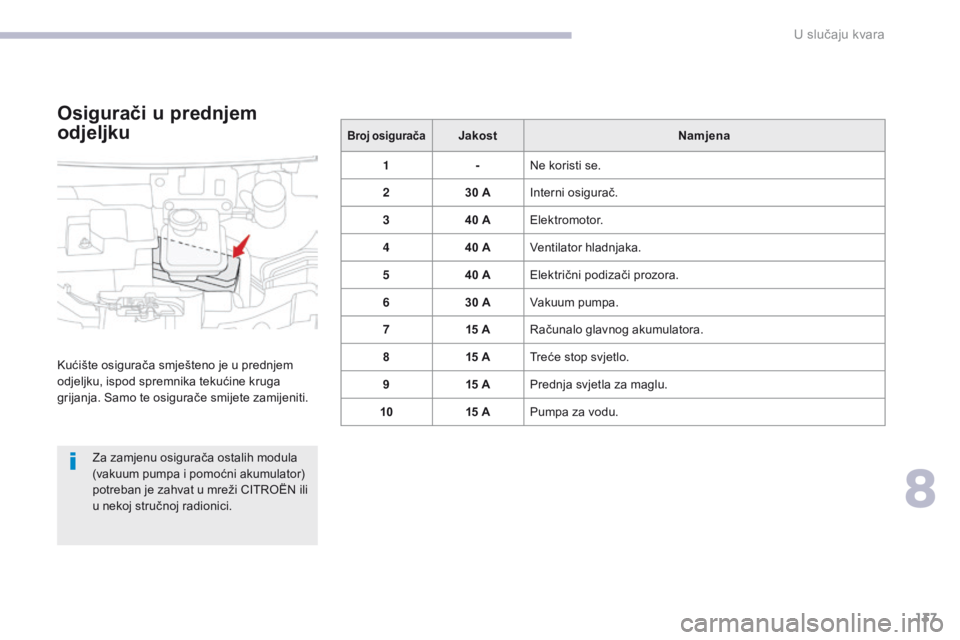

Broj osiguračaJakostNamjena
1 -Ne koristi se.
2 30 AInterni osigurač.
3 40 AElektromotor.
4 40 AVentilator hladnjaka.
5 40 AElektrični podizači prozora.
6 30 AVakuum pumpa.
7 15 ARačunalo glavnog akumulatora.
8 15 ATreće stop svjetlo.
9 15 APrednja svjetla za maglu.
10 15 APumpa za vodu.
Osigurači u prednjem
odjeljku
Kućište osigurača smješteno je u prednjem
odjeljku, ispod spremnika tekućine kruga
grijanja. Samo te osigurače smijete zamijeniti.
Za zamjenu osigurača ostalih modula
(vakuum pumpa i pomoćni akumulator)
potreban je zahvat u mreži CITROËN ili
u nekoj stručnoj radionici.
8
