Page 161 of 284
11
Informacje praktyczne
159
Wymiana żarówek świateł
drogowych
)
Zdjąć pokrywę, pociągając za występ.
)
Odłączyć złącze żarówki.
)
Odsunąć sprężyny, aby odblokować
żarówkę.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Wymiana żarówek świateł
pozycyjnych
)
Zdjąć pokrywę, pociągając za występ.
)
Pociągnąć oprawę żarówki, ściskając
języczki z obu stron i wyjąć ją.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Page 162 of 284
Informacje praktyczne
160
Wymiana kierunkowskazów bocznych
)
Wsunąć śrubokręt na środku
kierunkowskazu między oprawę a
podstawę kierunkowskazu.
)
Pochylić śrubokręt, aby wypiąć i zdjąć
kierunkowskaz.
)
Odłączyć złącze kierunkowskazu.
)
Wymienić moduł.
Przy montażu, postępować w odwrotnej
kolejności.
Zamienne moduły dostępne są w
sieci CITROËN lub w warsztacie
specjalistycznym.
Wymiana żarówek refl ektorówprzeciwmgłowych
)
Dostęp do reflektora przeciwmgłowego
zapewnia otwór usytuowany pod
zderzakiem.
)
Odłączyć czarne złącze oprawy żarówki,
naciskając języczek w górnej części.
)
Wyciągnąć oprawę żarówki, naciskając dwa
zatrzaski (u góry i u dołu).
)
Wymienić moduł.
Przy montażu, postępować w odwrotnej
kolejności.
kontaktować się z siecią CITROËN lub z warsztatem specjalistycznym.
W przypadku problemów podczaswymiany, mogą Państwo takżeskontaktować się z ASO sieci CITROËNlub z warsztatem specjalistycznym.
Page 163 of 284
11
Informacje praktyczne
161
Światła tylne
1.Światła stop / pozycyjne (P 21/5W).2.Kierunkowskazy (PY21W bursztynowe)
.3. Światło przeciwmgłowe, po lewejstronie (PR21W czer wone)Światło cofania, po prawej stronie (P21W).
Wymiana żarówek
Od zewnętrznej strony bagażnika można
wymienić cztery żarówki: )
rozsunąć cztery zaczepy i wyciągnąć
oprawę żarówek,
)
obrócić o ćwierć obrotu żarówkę i wymienić ją.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
Lampę należy wsunąć na prowadnice zgodnie
z osią pojazdu.
)
otworzyć bagażnik, )
wyjąć pokrywkę na właściwej bocznej
o
kładzinie, ) odkręcić nakrętkę motylkową mocującą światło, )
odłączyć złącze lampy, )
ostrożnie wyciągnąć lampę, pociągając w
osi lampy na zewnątrz,
Żarówki koloru bursztynowego alboczer wonego, jak np. kierunkowskazów albo świateł przeciwmgłowych, należywymieniać na żarówki o takich samych parametrach i kolorze.
Światła umieszczone na pokrywiebagażnika są atrapami. Odgrywają onerolę wyłącznie estetyczną.
Page 164 of 284
Informacje praktyczne
162

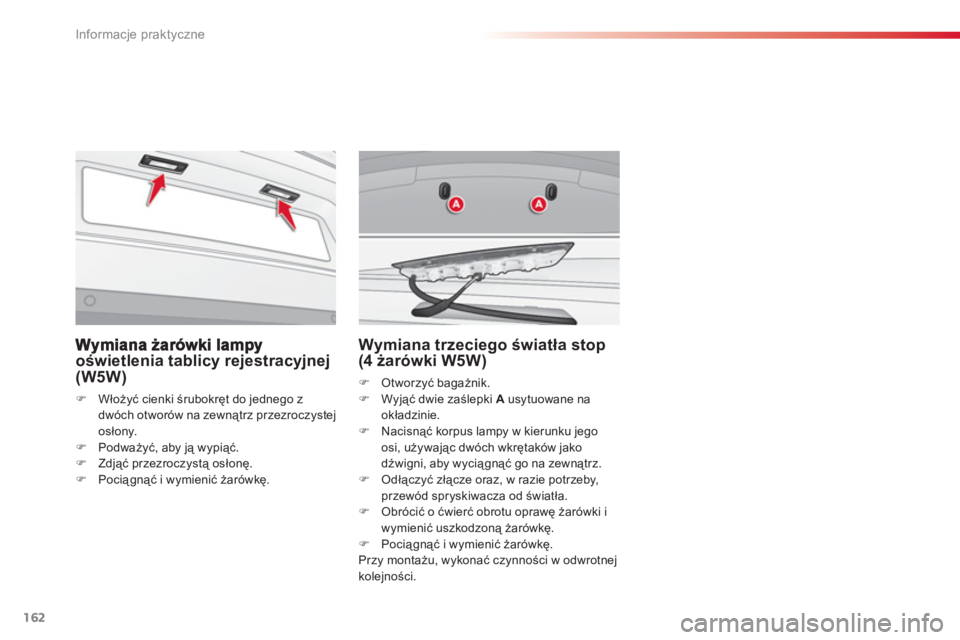

oświetlenia tablicy rejestracyjnej(W5W)
)Włożyć cienki śrubokręt do jednego z
dwóch otworów na zewnątrz przezroczystej
os
łony. )Podważyć, aby ją wypiąć. )Zdjąć przezroczystą osłonę. )Pociągnąć i wymienić żarówkę.
Wymiana trzeciego światła stop(4 żarówki W5W)
)
Otworzyć bagażnik.
)
Wyjąć dwie zaślepki A
usytuowane na
okładzinie.
)
Nacisnąć korpus lampy w kierunku jego
osi, używając dwóch wkrętaków jako
dźwigni, aby wyciągnąć go na zewnątrz.
)
Odłączyć złącze oraz, w razie potrzeby,
przewód spryskiwacza od światła.
)
Obrócić o ćwierć obrotu oprawę żarówki i
wymienić uszkodzoną żarówkę.
)
Pociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
Page 165 of 284
11
Informacje praktyczne
163

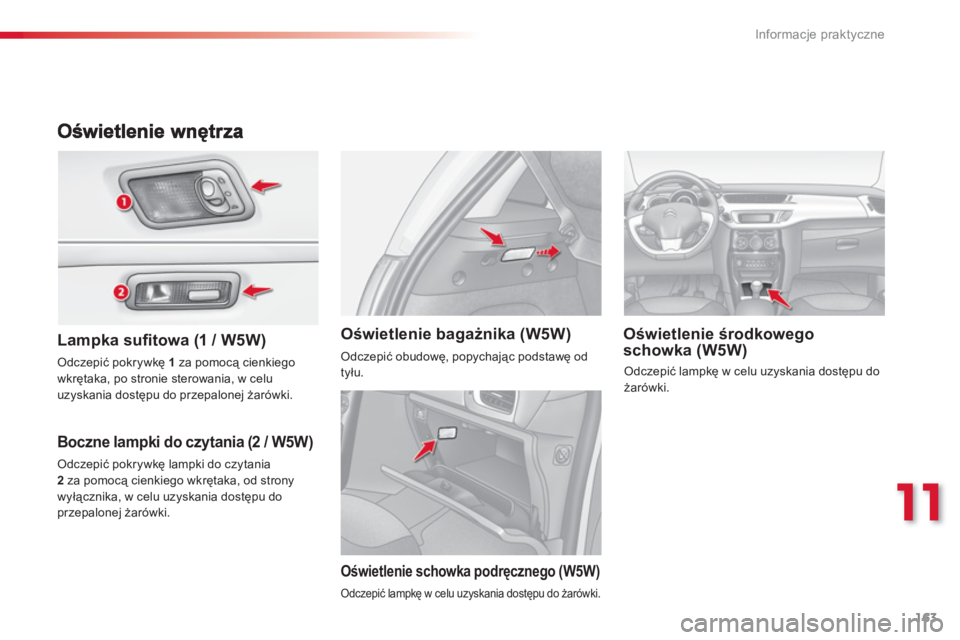

Lampka sufi towa (1 / W5W)
Boczne lampki do czytania (2 / W5W)
Oświetlenie środkowego
schowka (W5W) Oświetlenie bagażnika (W5W)
Odczepić pokrywkę 1
za pomocą cienkiego
wkrętaka, po stronie sterowania, w celu
uzyskania dostępu do przepalonej żarówki.
Odczepić pokrywkę lampki do czytania
2
za pomocą cienkiego wkrętaka, od strony
wyłącznika, w celu uzyskania dostępu do przepalonej żarówki.
Odczepić obudowę, popychając podstawę od
tyłu.
Oświetlenie schowka podręcznego (W5W)
Odczepić lampkę w celu uzyskania dostępu do żarówki.
Odczepić lampkę w celu uzyskania dostępu do
żarówki.
Page 166 of 284
Informacje praktyczne
164
Wymiana bezpiecznika
Szczypce oraz bezpieczniki zamienne
znajdują się na wewnętrznej stronie skrzynki
bezpiecznik
ów deski rozdzielczej.
Aby ją otworzyć: )odpiąć pokrywę, pociągając za bok, )całkowicie zdjąć pokrywę, )wyciągnąć szczypce.
Wymiana bezpiecznika
Przed wymianą bezpiecznika, należyrozpoznać przyczynę usterki i ją usunąć. )
Sprawdzić na podstawie stanu włókna, czy
bezpiecznik jest uszkodzony.
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Wymieniać zawsze uszkodzony bezpiecznik na bezpiecznik o takim samym
natężeniu. )
Sprawdzić, czy numer wygrawerowanyna skrzynce, zgadza się z natężeniem
wygrawerowanym na nóżce oraz w
tabelach poniżej.
DobryZły
CITROËN nie ponosi odpowiedzialnościza koszty związane z naprawą pojazdu lub usterką spowodowaną instalacją osprzętu dodatkowego, niepochodzącego, niezalecanegoprzez CITROËNA i zainstalowanegoniezgodnie z zaleceniami, w szczególności dotyczy to urządzeń, których łączny pobór mocy przekracza10 miliamperów.
Instalacja osprzętuelektrycznego
Układ elektryczny w pojeździe został tak zbudowany, aby działał z wyposażeniemseryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub osprzętu elektrycznego w pojeździe, należy skontaktować się z ASOsieci CITROËN lub z warsztatemspecjalistycznym.
Dostęp do narzędzi
Page 167 of 284
11
Informacje praktyczne
165
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
)Patrz rozdział "Dostęp do narzędzi".
Tabela bezpieczników
Bezpiecznik NrNatężenieFunkcje
FH365 A
Moduł sterujący przyczepy.
FH37
- Wolny.
FH3
820 A Wzmacniacz Hi-Fi.
FH39 20
A Siedzenia ogrzewane.
FH40 40 A
Moduł sterujący przyczepy.
Bezpiecznik NrNatężenieFunkcje
F1- Niewykorzystany.
F
2- Niewykorzystany.
F
35 A Kalkulator poduszek powietrznych i napinaczy pirotechnicznych.
F410 AKlimatyzacja, zestyk sprzęgła, elektrochromatyczne lusterko
wsteczne, pompa filtra cząstek stałych (Diesel), gniazdo
diagnostyczne, przepływomierz powietrza (Diesel).
F530 APanel sterowania podnośników szyb, sterowanie podnośnikaszyby pasażera, silnik podnośnika szyb z przodu.
F
630 ASilniki podnośników szyb z tyłu i silnik podnośnika szyby kierowcy.
F75 ALampki sufitowe, oświetlenie schowka przedniego, boczne lampki do czytania.
Page 168 of 284
Informacje praktyczne
166
Bezpiecznik NrNatężenieFunkcje
F820 A
Ekran wielofunkcyjny, radioodtwarzacz, radio nawigacja, zestaw wskaźników z zegarem, kalkulator alarmu, syrena
alarmu, radioodtwarzacz (montowany w ser wisie), gniazdo
12 V, zasilanie wspornika nawigacji przenośnej.
F
930 A Ekran wielofunkc
yjny, radioodtwarzacz, radio nawigacja,
zestaw wskaźników z zegarem, kalkulator alarmu,
radioodtwarzacz (montowany w ser wisie), gniazdo 12 V,
zasilanie wspornika nawigacji przenośnej, ryglowanie zamków.
F1
015 A Przełączniki przy kierownicy.
F1
115 A Blokada kierownicy, gniazdo diagnostyczne, kalkulator
automatycznej skrzyni biegów.
F12 15 A Czujnik deszczu i natężenia światła, moduł sterujący
prz
yczepy, moduł nauki jazdy.
F13 5
A Główny zestyk stopu, moduł sterujący silnika, dźwignia biegów
manualnej sterowanej skrzyni biegów.
F1415 A Kalkulator pomocy przy parkowaniu, kalkulator poduszekpowietrznych, zestaw wskaźników, klimatyzacja automatyczna, USB Box, wzmacniacz Hi-Fi, kamera cofania.
F1
530 A Zamek centralny.
F1
6- Niewykorzystany.
F17
40 A Odmrażanie tylnej szyby i zewnętrznych lusterek wstecznych.
S
H- Zwora PARC.
Page 169 of 284
11
Informacje praktyczne
167
Bezpieczniki w komorze
s
ilnika
Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora (po
lewej stronie).
Dostęp do bezpieczników
)
Odpiąć pokrywę. )
Wymienić bezpiecznik (patrz odpowiedni rozdział). )
Po wymianie, zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynkibezpiecznik
Page 170 of 284
Informacje praktyczne
168
Tabela bezpieczników
Bezpiecznik NrNatężenieFunkcje
F120 AZasilanie kalkulatora silnika, przekaźnik sterujący zespołu
wentylatora chłodnicy, główny przekaźnik wielofunkcyjny sterowania silnika, pompa wtryskowa (Diesel).
F2
15 ASygnał dźwiękowy.
F
310 ASpryskiwacz przedniej / tylnej szyby.
F420 AŚwiatła dzienne, światła dzienne diodowe (LED).
F
515 A
Podgrzewacz oleju napędowego (Diesel), pompa dodatku
do filtra cząstek stałych (Diesel), przepływomierz powietrza (Diesel), elektrozawór EGR (Diesel), pompa paliwowa (silnik
1,1i ora z 1,4i), podgrzewacz blow-by i elektrozawory (VTi).
F
610 AKalkulator ABS/ESP, pomocniczy zestyk stopu.
F710 AElektryczne wspomaganie układu kierowniczego, automatyczna skrzynia biegów.
F
825 ASterowanie rozrusznikiem.
F9
10 AModuł przełączania i zabezpieczeń (Diesel).
F10
30 A
Podgrzewacz oleju napędowego (Diesel), podgrzewacz blow-
by (1,1i, 1,4i ora z Diesel), pompa paliwowa (VTi), wtryskiwacze
i cewki zapłonowe (silnik benzynowy), termostat sterowany i elektrozawór pochłaniacza par paliwa (1,1i ora z 1,4i).
F1
140 ADmuchawa klimatyzacji.
