Page 135 of 305
133
C3_sv_Chap10_Verifications_ed01-2014

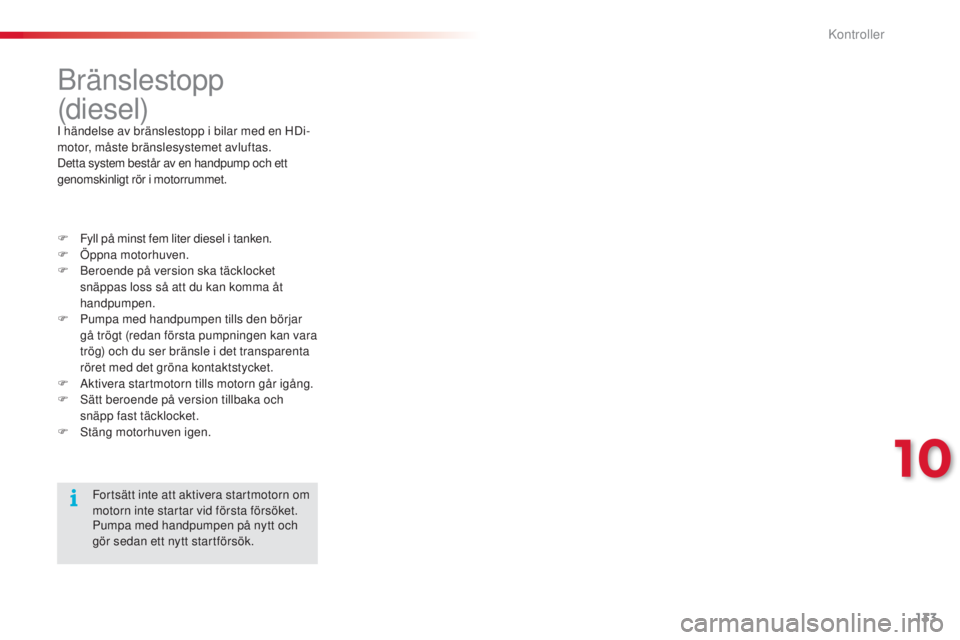

bränslestopp
(diesel)
I händelse av bränslestopp i bilar med en HDi-
motor, måste bränslesystemet avluftas.
Detta system består av en handpump och ett
genomskinligt rör i motorrummet.
F
F
yll på minst fem liter diesel i tanken.
F
Ö
ppna motorhuven.
F
b
e
roende på version ska täcklocket
snäppas loss så att du kan komma åt
handpumpen.
F
P
umpa med handpumpen tills den börjar
gå trögt (redan första pumpningen kan vara
trög) och du ser bränsle i det transparenta
röret med det gröna kontaktstycket.
F
A
ktivera startmotorn tills motorn går igång.
F
s
ä
tt beroende på version tillbaka och
snäpp fast täcklocket.
F
s
t
äng motorhuven igen.Fortsätt inte att aktivera startmotorn om
motorn inte startar vid första försöket.
Pumpa med handpumpen på nytt och
gör sedan ett nytt startförsök.
10
kontroller
Page 175 of 305
173
C3_sv_Chap11_Info-pratiques_ed01-2014

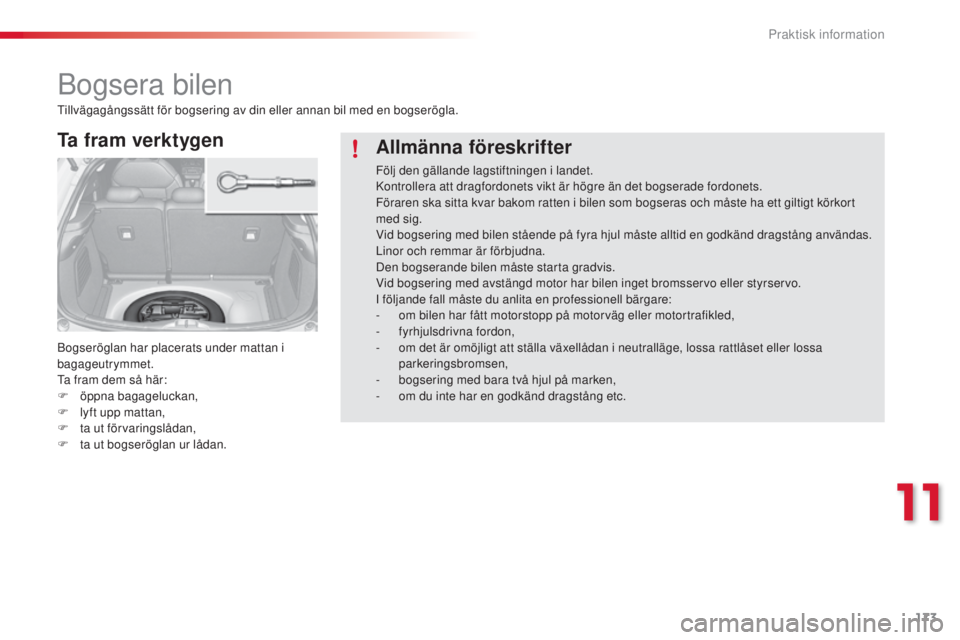

bogsera bilen
Ta fram verktygen
bogseröglan har placerats under mattan i
bagageutrymmet.
ta f
ram dem så här:
F
ö
ppna bagageluckan,
F
l
yft upp mattan,
F
t
a ut förvaringslådan,
F
t
a ut bogseröglan ur lådan.
ti
llvägagångssätt för bogsering av din eller annan bil med en bogserögla.
Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.ko
ntrollera att dragfordonets vikt är högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen som bogseras och måste ha ett giltigt körkort
med sig.
Vid bogsering med bilen stående på fyra hjul måste alltid en godkänd dragstång användas.
Linor och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styrservo.
I följande fall måste du anlita en professionell bärgare:
-
o
m bilen har fått motorstopp på motorväg eller motortrafikled,
-
f
yrhjulsdrivna fordon,
-
o
m det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossa
parkeringsbromsen,
-
b
ogsering med bara två hjul på marken,
-
o
m du inte har en godkänd dragstång etc.
11
Praktisk information
Page 286 of 305
1
Instrumentpanelen
3
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Tillsatsen
AdBlue
®
(Diesel BlueHDi)
Fast sken direkt när
tändningen slås
på, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Återstående körsträcka är mellan
600 och 2 400 km. Fyll snarast på tillsatsen AdBlue
®
: vänd dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad eller gör det själv, genom att läsa under
motsvarande rubrik.
+
Blinkande sken, i
kombination med att
SERVICE-lampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Återstående körsträcka är mellan
0 och 600 km. Du måste
fylla på tillsatsen AdBlue
®
för att undvika
motorstopp
: vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad eller gör det själv,
genom att läsa under motsvarande rubrik.
Blinkande sken, i
kombination med att
SERVICE-lampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar att bilen inte
går att starta. Tillsatstanken AdBlue
®
är tom: den
lagstadgade startspärren förhindrar
att motorn startas. För att kunna star ta motorn igen måste
du fylla på
tillsatsen AdBlue®
: vänd dig till en CITROËN-verkstad
eller en annan kvalificerad verkstad eller gör det själv,
genom att läsa under motsvarande rubrik.
Det är nödvändigt
att fylla på minst 3,8 liter AdBlue
®
i tillsatstanken.
Page 287 of 305
Instrumentpanelen
4
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
+
+
Avgasreningssystemet
SCR
(Diesel BlueHDi)
Fast sken så snart tändningen
slås till, samtidigt som
SERVICE-lampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och ett
meddelande. Ett funktionsfel i
avgasreningssystemet SCR har
detekterats. Denna varning försvinner så snart
avgasutsläppsnivån blir normal igen.
Blinkande sken så snart
tändningen slås till, samtidigt
som SERVICE-lampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och ett
meddelande som indikerar
återstående körsträcka. Efter att funktionsfelet i
avgasreningen har bekräftats kan du
köra upp till 1 100 km innan motorns
startspärr löser ut. Kontakta snarast möjligt
en CITROËN-
verkstad eller en annan kvalificerad verkstad
för att undvika motorstopp
.
Blinkande sken så snart
tändningen slås till, samtidigt
som SERVICE-lampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och ett
meddelande. Du har överskridit den tillåtna
körsträckan efter att funktionsfelet i
avgasreningen bekräftades: bilens
startspärrsystem förhindrar att bilen
startas. För att kunna star ta bilen igen måste
du
vända dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Page 290 of 305
10
Kontroller
7
Bränslestopp (diesel)
)
Fyll på minst fem liter diesel i tanken.
)
Öppna motorhuven.
)
Beroende på version ska täcklocket
snäppas loss så att du kan komma åt
handpumpen.
)
Pumpa med handpumpen tills den börjar
gå trögt (redan första pumpningen kan vara
trög) och du ser bränsle i det transparenta
röret med det gröna kontaktstycket.
)
Aktivera startmotorn tills motorn går igång.
)
Sätt beroende på version tillbaka och
snäpp fast täcklocket.
)
Stäng motorhuven igen.
For tsätt inte att aktivera star tmotorn om
motorn inte startar vid första försöket.
Pumpa med handpumpen på nytt och
gör sedan ett nytt startförsök.
Blue HDi-motorer
)
Fyll på minst fem liter diesel i tanken.
)
Slå till tändningen (utan att starta motorn).
)
Vänta i cirka 6 sekunder och slå ifrån
tändningen.
)
Upprepa proceduren 10 gånger.
)
Aktivera startmotorn för att starta motorn.
I händelse av bränslestopp i bilar med en
HDI-motor, måste bränslesystemet avluftas.
Detta system består av en handpump och ett
genomskinligt rör i motorrummet.
Page 293 of 305
Praktisk information
10
I bilar utan multifunktionsdisplay, visas räckviddsindikatorn i instrumentpanelens display.
Räckvidd på mellan 600 och 2 400 km
Räckvidd på mellan 0 och 600 km
Stopp på grund av brist på AdBlue ®
För att kunna star ta motorn igen
rekommenderar vi att du tar kontakt
med en CITROËN-verkstad eller en
annan kvalificerad verkstad för att göra
den påfyllning som krävs. Om du gör
påfyllningen själv måste du fylla på
minst 3,8 liter AdBlue
® i tillsatstanken.
Se avsnittet "Påfyllningar".
När tändningen slås till tänds SERVICE-lampan
och UREA-lampan blinkar, en ljudsignal hörs
och meddelandet "NO START IN" visas tillfälligt
i instrumentpanelen tillsammans med ”0 km”
eller ”0 miles” - ("NO START IN 0 km" betyder
"Startförbud").
AdBlue
®
-tanken är tom: bilens startspärr
hindrar motorn från att starta. Direkt när tändningen slås till tänds SERVICE-
lampan och UREA-lampan blinkar, en
ljudsignal hörs och meddelandet "NO START
IN" visas tillfälligt tillsammans med en sträcka,
som indikerar hur lång körsträcka som återstår
innan motorn inte längre kan startas - (t.ex.
"NO START IN 600 km" betyder "Om 600 km
går bilen inte att starta").
Under färd visas detta meddelande var 30:e
sekund så länge ingen påfyllning av tillsatsen
har gjorts.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®
.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
Om du inte gör det kan du inte längre starta
bilen. Direkt när tändningen slås till tänds UREA-
lampan, en ljudsignal hörs och meddelandet
"NO START IN" visas tillfälligt tillsammans med
en sträcka, som indikerar hur lång körsträcka
som återstår innan motorn inte längre kan
startas - (t.ex. "NO START IN 1 500 km"
innebär att "Om 1 500 km går bilen inte att
starta").
Under färd visas detta meddelande var 300:e
km så länge ingen påfyllning av tillsatsen har
gjorts.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue®
.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
Page 294 of 305
11
Praktisk information
11
I bilar med en multifunktionsdisplay, visas räckviddsindikatorn i denna display.
Räckvidd på mellan 600 och 2 400 km
När tändningen slås på tänds kontrollampan
UREA, en ljudsignal hörs och ett meddelande
visas (t.ex: "Top up emissions additive: Starting
prevented in 1 500 km") (Fyll på tillsatsmedel:
om 1 500 km kan bilen inte längre startas)
som anger räckvidden uttryckt i kilometer eller
miles.
Medan du kör visas meddelandet var 300:e km
så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®
.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
Räckvidd på mellan 0 och 600 km
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar,
en ljudsignal hörs och ett meddelande visas
(t.ex: "Top up emissions additive: Starting
prevented in 600 km") (Fyll på tillsatsmedel: om
600 km kan bilen inte längre startas) som anger
räckvidden uttryckt i kilometer eller miles.
Medan du kör, visas meddelandet var 30:e
sekund så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue®
.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
Om du inte gör det kan du inte längre starta
bilen. När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och detta meddelande visas:
"Top up emissions additive: Starting prevented"
(Fyll på tillsatsmedel: bilen kan inte längre
startas).
AdBlue
®
-tanken är tom: bilens startspärr
hindrar motorn från att starta.
Stopp på grund av brist på AdBlue
®
För att kunna star ta motorn igen
rekommenderar vi dig att kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad för påfyllning. Om
du själv fyller på tillsatsämnet måste du
hälla i minst 3,8 liter AdBlue
®
i tanken.
Se avsnittet "Påfyllningar".
Page 301 of 305
Praktisk information
18
)
Ta fram flaskan med AdBlue®
. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®
-tank.
Viktigt!
Om AdBlue
®
-tanken i din
bil är helt tom - vilket bekräftas med
varningsmeddelanden och genom
att bilen inte går att starta - måste du
fylla på minst 3,8 liter (två flaskor på
1,89 liter).
Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med en
fuktig trasa.
Om tillsatsen har kristalliserats kan du ta
bort det med en svamp och varmt vatten.
Viktigt! Om påfyllning sker efter ett
tillsatsstopp
, måste du alltid vänta i ca
5 minuter innan du slår till tändningen
igen, utan att varken öppna
förardörren, låsa bilen eller sätta in
nyckeln i tändlåset
.
Slå till tändningen och efter en väntetid
på 10 sekunder startar du motorn.
Släng inte AdBlue
®
-flaskor tillsammans
med hushållssoporna. Släng dem i en
behållare avsedd för detta ändamål eller
lämna tillbaka dem till försäljningsstället.
)
Om det visar sig, när du tagit bort flaskan,
att tillsatsen har runnit över ska du torka av
kring tankens mynning med en fuktig trasa.
)
Sätt tillbaka det blå locket på tankens
mynning och vrid det ett sjättedels varv
medurs, fram till ändläget.
)
Sätt tillbaka det svarta locket genom att
vrida det ett kvarts varv medurs, utan
att trycka på det. Kontrollera att lockets
markering befinner sig mitt för underlagets
markering.
)
Lägg tillbaka reservhjulet och/
eller för varingslådan i botten av
bagageutrymmet, beroende på utrustning.
)
Lägg tillbaka bagagerumsmattan och stäng
bakluckan.
Page 304 of 305
12
Te k n i s k a d a t a
21
Dessa motoralternativ kompletterar dem som finns i din instruktionsbok.
*
Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.
Ty p b e t e c k n i n g
:
SC ...
BHY 6 / S
BHW 6
Motorer
BlueHDi 100
BlueHDi 75
Växellådor
Manuell
(5 växlar)
Manuell
(5 växlar)
Cylindervolym (cm
3
)
1 560
1 560
Cylinderdiameter x slaglängd (mm)
75 x 88,3
75 x 88,3
Max. effekt (kW) *
73
55
Max. varvtal (rpm)
3 750
3 500
Max. vridmoment (Nm)
254
233
Varvtal vid max. vridmoment (rpm)
1 750
1 750
Bränsle
Diesel
Diesel
Katalysator
Ja
Ja
Partikelfilter (FAP)
Ja
Ja
OLJEVOLYM (i liter)
Motor (med filterbyte)
3,75
3,75
Motorer och växellådor - dieselbilar
.../S
: modell med Stop & Start.
