CITROEN C3 2017 Kezelési útmutató (in Hungarian)

239
B618_hu_Chap08_En-cas-de-panne_ed01-2016

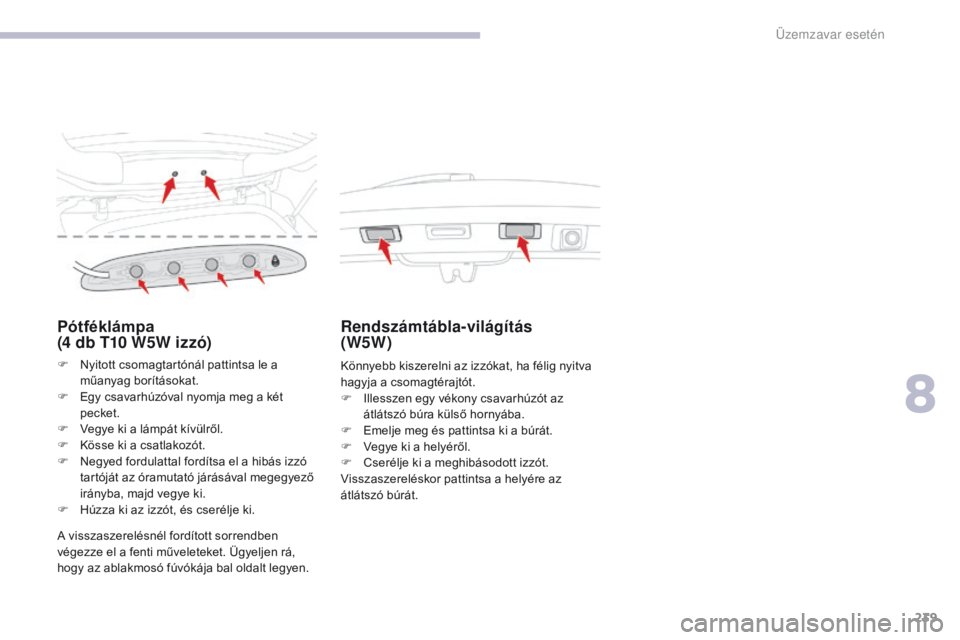

Pótféklámpa
(4 db T10 W5W izzó)
F Nyitott csomagtartónál pattintsa le a
műanyag borításokat.
F

E
gy csavarhúzóval nyomja meg a két
pecket.
F

V
egye ki a lámpát kívülről.
F

K
össe ki a csatlakozót.
F

N
egyed fordulattal fordítsa el a hibás izzó
tartóját az óramutató járásával megegyező
irányba, majd vegye ki.
F

H
úzza ki az izzót, és cserélje ki.
Rendszámtábla-világítás
(W5W)
Könnyebb kiszerelni az izzókat, ha félig nyitva
hagyja a csomagtérajtót.
F
I
llesszen egy vékony csavarhúzót az
átlátszó búra külső hornyába.
F

E
melje meg és pattintsa ki a búrát.
F

V
egye ki a helyéről.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor pattintsa a helyére az
átlátszó búrát.
A visszaszerelésnél fordított sorrendben
végezze el a fenti műveleteket. Ügyeljen rá,
hogy az ablakmosó fúvókája bal oldalt legyen.
8
Üzemzavar esetén

240
B618_hu_Chap08_En-cas-de-panne_ed01-2016

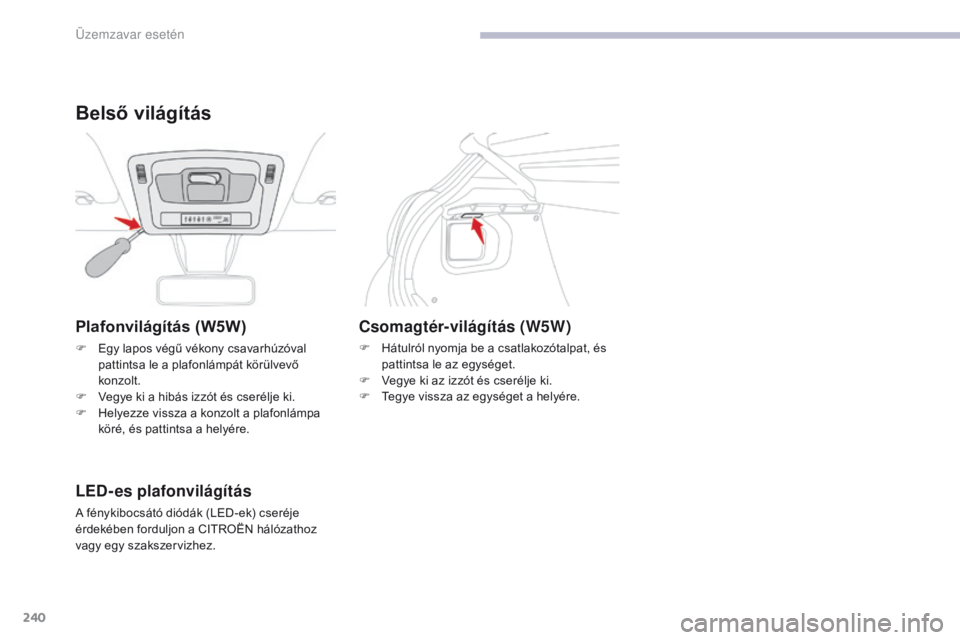

Plafonvilágítás (W5W)
F Egy lapos végű vékony csavarhúzóval pattintsa le a plafonlámpát körülvevő
konzolt.
F

V
egye ki a hibás izzót és cserélje ki.
F

H
elyezze vissza a konzolt a plafonlámpa
köré, és pattintsa a helyére.
Csomagtér-világítás (W5W)
F Hátulról nyomja be a csatlakozótalpat, és pattintsa le az egységet.
F

V
egye ki az izzót és cserélje ki.
F

T
egye vissza az egységet a helyére.
Belső világítás
LED-es plafonvilágítás
A fénykibocsátó diódák (LED-ek) cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Üzemzavar esetén

241
B618_hu_Chap08_En-cas-de-panne_ed01-2016

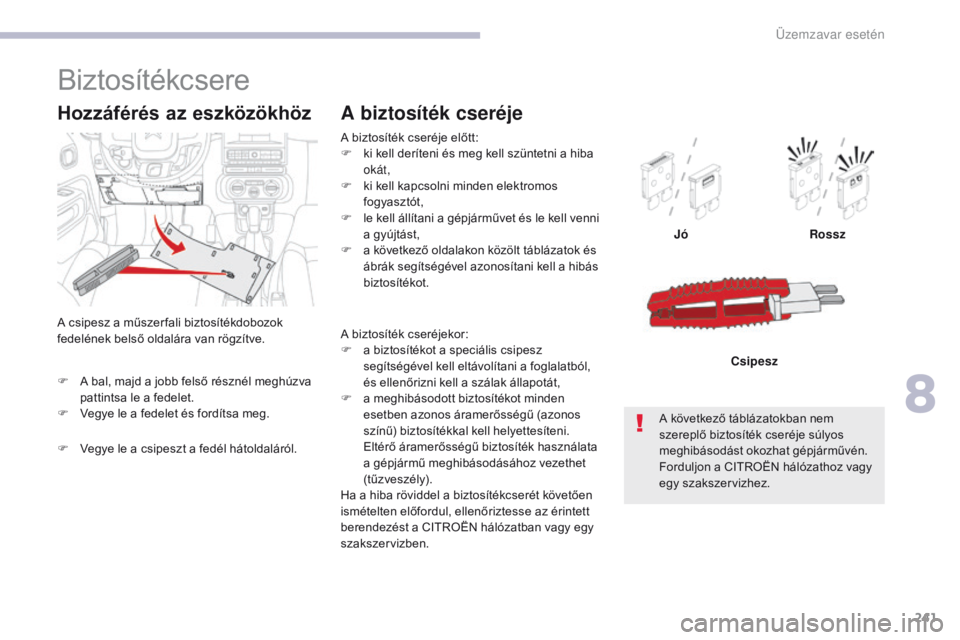

A biztosíték cseréjekor:
F a b iztosítékot a speciális csipesz
segítségével kell eltávolítani a foglalatból,
és ellenőrizni kell a szálak állapotát,
F

a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a CITROËN hálózatban vagy egy
szakszervizben. Jó
Rossz
A következő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a CITROËN hálózathoz vagy
egy szakszervizhez. Csipesz
Biztosítékcsere
A biztosíték cseréje
A biztosíték cseréje előtt:
F
k i kell deríteni és meg kell szüntetni a hiba
okát,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F

a k
övetkező oldalakon közölt táblázatok és
ábrák segítségével azonosítani kell a hibás
biztosítékot.
A csipesz a műszer fali biztosítékdobozok
fedelének belső oldalára van rögzítve.
Hozzáférés az eszközökhöz
F A bal, majd a jobb felső résznél meghúzva pattintsa le a fedelet.
F

V
egye le a fedelet és fordítsa meg.
F

V
egye le a csipeszt a fedél hátoldaláról.
8
Üzemzavar esetén

242
B618_hu_Chap08_En-cas-de-panne_ed01-2016

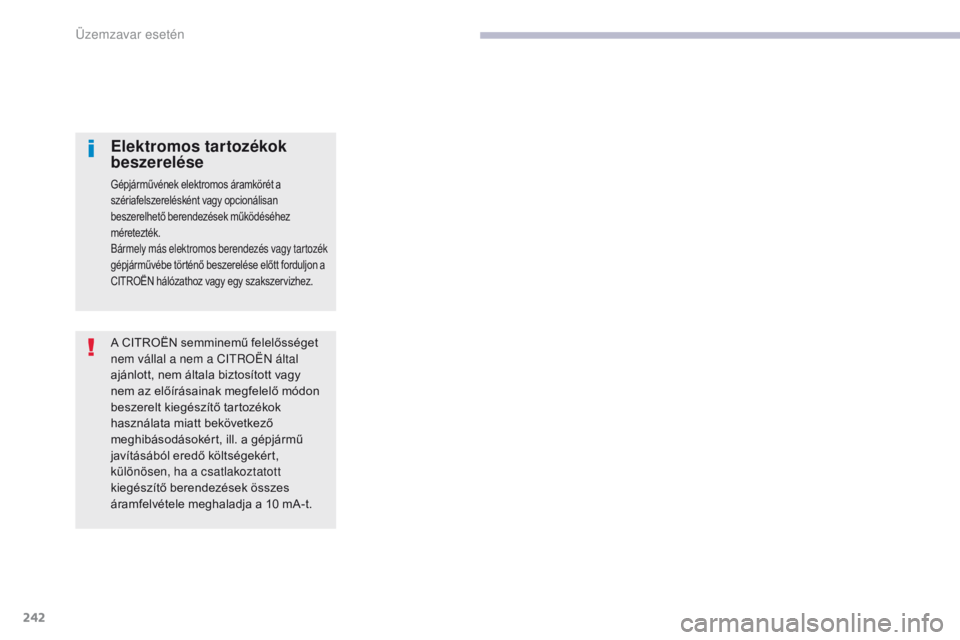

A CITROËN semminemű felelősséget
nem vállal a nem a Citroën által
ajánlott, nem általa biztosított vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, ill. a gépjármű
javításából eredő költségekért,
különösen, ha a csatlakoztatott
kiegészítő berendezések összes
áramfelvétele meghaladja a 10 mA-t.
Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések működéséhez
méretezték.
Bármely más elektromos berendezés vagy tartozék
gépjárművébe történő beszerelése előtt forduljon a
CITROËN hálózathoz vagy egy szakszervizhez.
Üzemzavar esetén

243
B618_hu_Chap08_En-cas-de-panne_ed01-2016

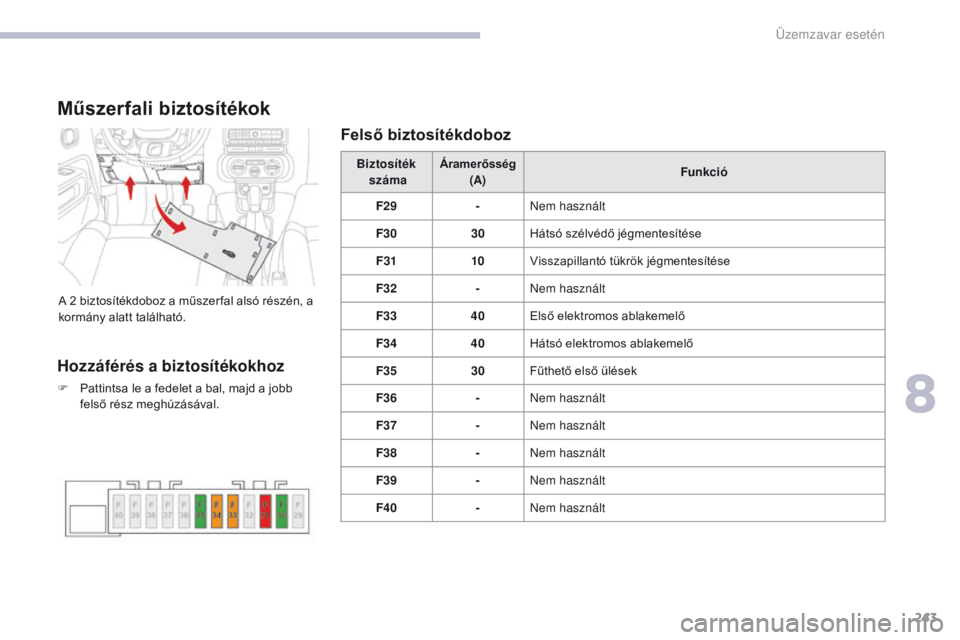

Műszerfali biztosítékok
A 2 biztosítékdoboz a műszer fal alsó részén, a
kormány alatt található.Biztosíték
száma Áramerősség
(A) Funkció
F29 -
ne
m használt
F30 30Hátsó szélvédő jégmentesítése
F31 10Visszapillantó tükrök jégmentesítése
F32 -ne m használt
F33 40Első elektromos ablakemelő
F34 40Hátsó elektromos ablakemelő
F35 30Fűthető első ülések
F36 -
ne

m használt
F37 -
ne

m használt
F38 -
ne

m használt
F39 -
ne

m használt
F40 -
ne

m használt
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet a bal, majd a jobb felső rész meghúzásával.
Felső biztosítékdoboz
8
Üzemzavar esetén

244
B618_hu_Chap08_En-cas-de-panne_ed01-2016

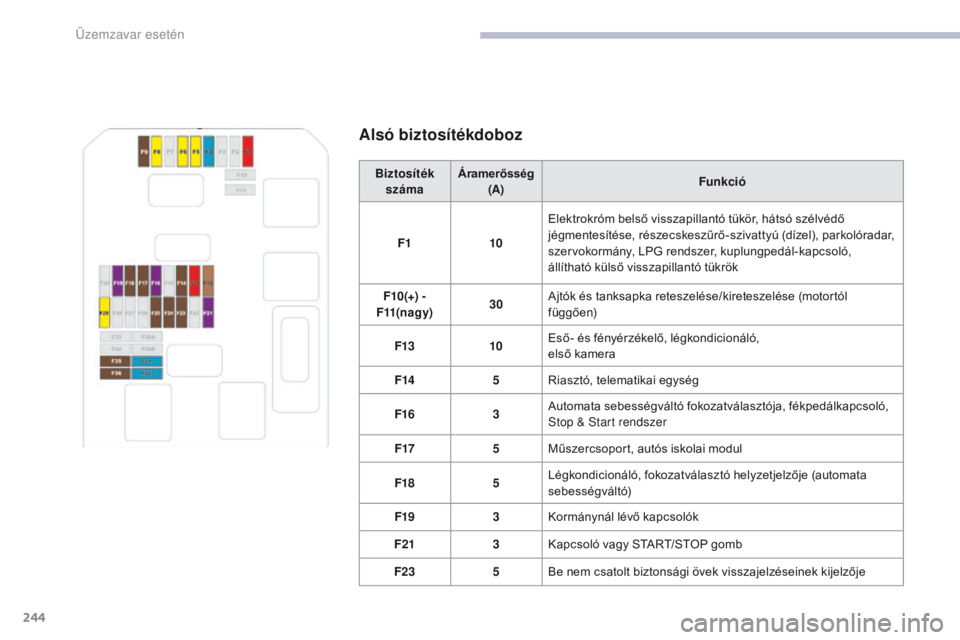

Alsó biztosítékdoboz
Biztosítékszáma Áramerősség
(A) Funkció
F1 10Elektrokróm belső visszapillantó tükör, hátsó szélvédő
jégmentesítése, részecskeszűrő-szivattyú (dízel), parkolóradar,
szervokormány, LPG rendszer, kuplungpedál-kapcsoló,
állítható külső visszapillantó tükrök
F10(+) -
F11(nagy) 30Ajtók és tanksapka reteszelése/kireteszelése (motortól
függően)
F13 10Eső- és fényérzékelő, légkondicionáló,
első kamera
F14 5Riasztó, telematikai egység
F16 3Automata sebességváltó fokozatválasztója, fékpedálkapcsoló,
Stop & Start rendszer
F17 5Műszercsoport, autós iskolai modul
F18 5Légkondicionáló, fokozatválasztó helyzetjelzője (automata
sebességváltó)
F19 3Kormánynál lévő kapcsolók
F21 3Kapcsoló vagy START/STOP gomb
F23 5Be nem csatolt biztonsági övek visszajelzéseinek kijelzője
Üzemzavar esetén

245
B618_hu_Chap08_En-cas-de-panne_ed01-2016

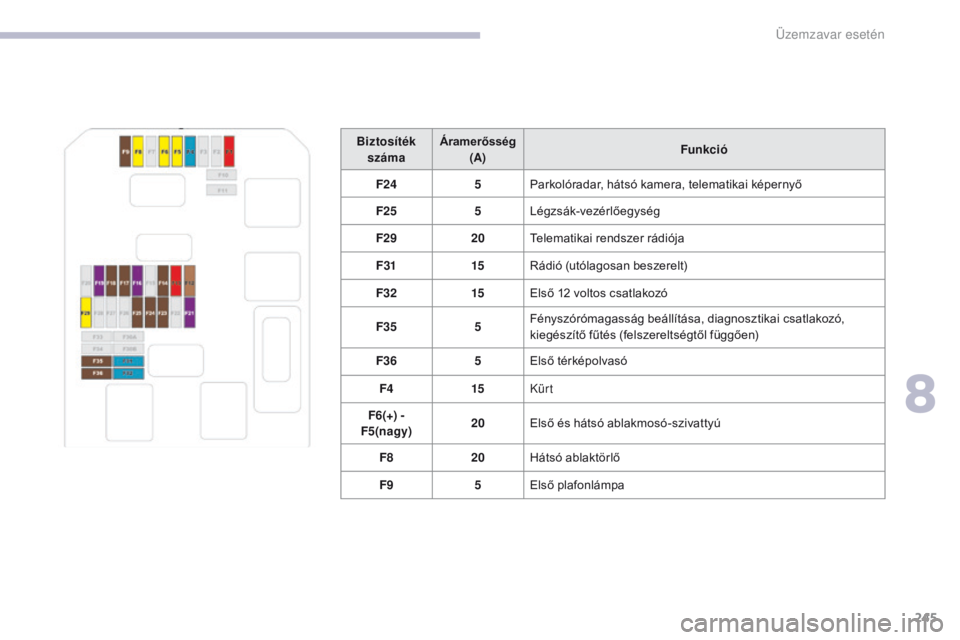

Biztosítékszáma Áramerősség
(A) Funkció
F24 5Parkolóradar, hátsó kamera, telematikai képernyő
F25 5Légzsák-vezérlőegység
F29 20Telematikai rendszer rádiója
F31 15Rádió (utólagosan beszerelt)
F32 15Első 12 voltos csatlakozó
F35 5Fényszórómagasság beállítása, diagnosztikai csatlakozó,
kiegészítő fűtés (felszereltségtől függően)
F36 5Első térképolvasó
F4 15Kürt
F6(+) -
F5(nagy) 20
Első és hátsó ablakmosó-szivattyú
F8 20Hátsó ablaktörlő
F9 5Első plafonlámpa
8
Üzemzavar esetén

246
B618_hu_Chap08_En-cas-de-panne_ed01-2016

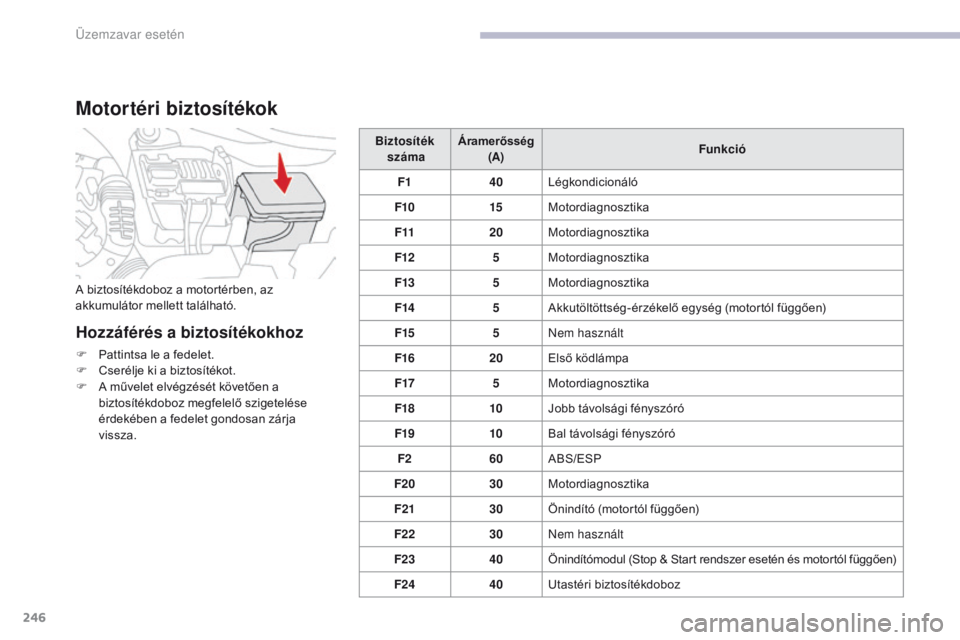

Motortéri biztosítékok
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet.
F C serélje ki a biztosítékot.
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza. Biztosíték

száma Áramerősség
(A) Funkció
F1 40Légkondicionáló
F10 15Motordiagnosztika
F11 20Motordiagnosztika
F12 5Motordiagnosztika
F13 5Motordiagnosztika
F14 5Akkutöltöttség-érzékelő egység (motortól függően)
F15 5
ne
m használt
F16 20Első ködlámpa
F17 5Motordiagnosztika
F18 10Jobb távolsági fényszóró
F19 10Bal távolsági fényszóró
F2 60ABS/ESP
F20 30Motordiagnosztika
F21 30Önindító (motortól függően)
F22 30
ne

m használt
F23 40Önindítómodul (Stop & Start rendszer esetén és motortól függően)
F24 40Utastéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
akkumulátor mellett található.
Üzemzavar esetén

247
B618_hu_Chap08_En-cas-de-panne_ed01-2016

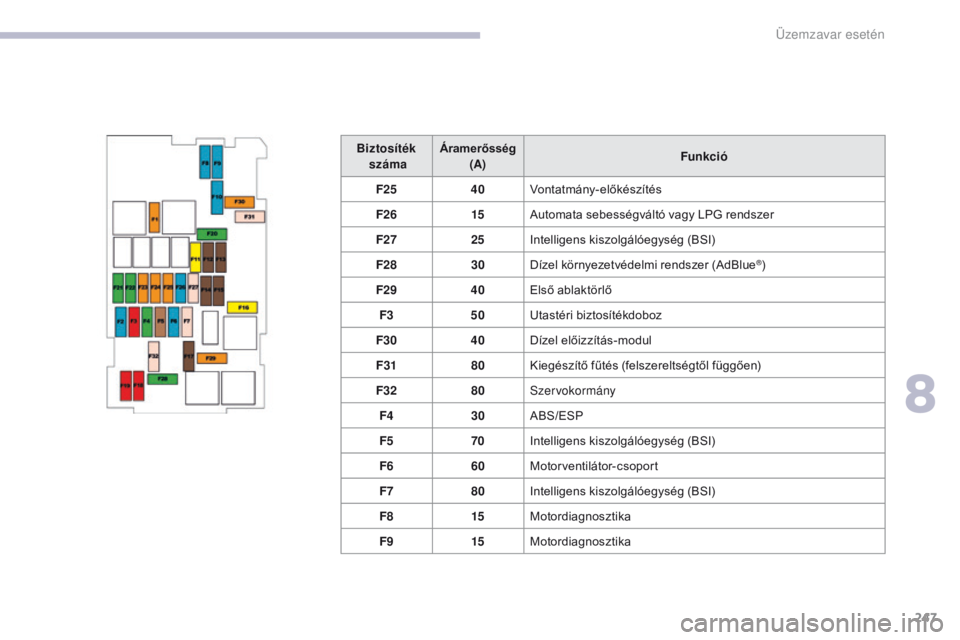

Biztosíték
száma Áramerősség
(A) Funkció
F25 40Vontatmány-előkészítés
F26 15Automata sebességváltó vagy LPG rendszer
F27 25Intelligens kiszolgálóegység (BSI)
F28 30Dízel környezetvédelmi rendszer (AdBlue
®)
F29 40Első ablaktörlő
F3 50Utastéri biztosítékdoboz
F30 40Dízel előizzítás-modul
F31 80Kiegészítő fűtés (felszereltségtől függően)
F32 80Szervokormány
F4 30ABS/ESP
F5 70Intelligens kiszolgálóegység (BSI)
F6 60Motorventilátor-csoport
F7 80Intelligens kiszolgálóegység (BSI)
F8 15Motordiagnosztika
F9 15Motordiagnosztika
8
Üzemzavar esetén

248
B618_hu_Chap08_En-cas-de-panne_ed01-2016

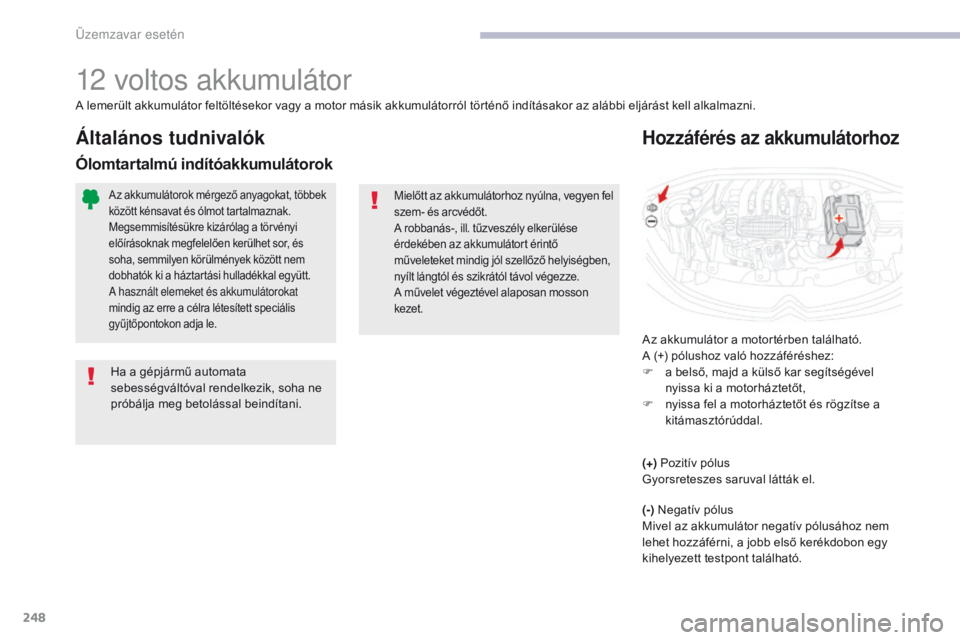

12 voltos akkumulátor
Az akkumulátor a motortérben található.
A (+) pólushoz való hozzáféréshez:
F
a b
első, majd a külső kar segítségével
nyissa ki a motorháztetőt,
F

n
yissa fel a motorháztetőt és rögzítse a
kitámasztórúddal.
Hozzáférés az akkumulátorhoz
A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor az alábbi eljárást kell alkalmazni.
Mielőtt az akkumulátorhoz nyúlna, vegyen fel
szem- és arcvédőt.
A robbanás-, ill. tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol végezze.
A művelet végeztével alaposan mosson
kezet.
Ha a gépjármű automata
sebességváltóval rendelkezik, soha ne
próbálja meg betolással beindítani.
Általános tudnivalók
Ólomtartalmú indítóakkumulátorok
Az akkumulátorok mérgező anyagokat, többek
között kénsavat és ólmot tartalmaznak.
Megsemmisítésükre kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
(+) Pozitív pólus
Gyorsreteszes saruval látták el.
(-) Negatív pólus
Mivel az akkumulátor negatív pólusához nem
lehet hozzáférni, a jobb első kerékdobon egy
kihelyezett testpont található.
