169

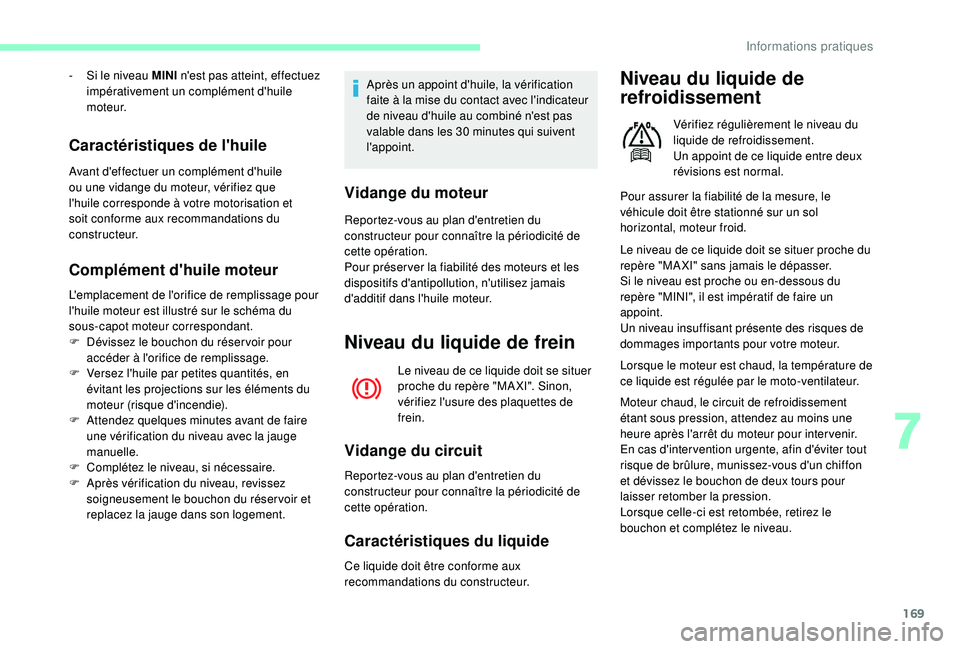

Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
F
D
évissez le bouchon du réser voir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réser voir et
replacez la jauge dans son logement. Après un appoint d'huile, la vérification
faite à la mise du contact avec l'indicateur
de niveau d'huile au combiné n'est pas
valable dans les 30
minutes qui suivent
l'appoint.
Vidange du moteur
- Si le niveau MINI n'est pas atteint, effectuez
impérativement un complément d'huile
moteur.
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préser ver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
Niveau du liquide de frein
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Niveau du liquide de
refroidissement
Vérifiez régulièrement le niveau du
liquide de refroidissement.
Un appoint de ce liquide entre deux
révisions est normal.
Pour assurer la fiabilité de la mesure, le
véhicule doit être stationné sur un sol
horizontal, moteur froid.
Le niveau de ce liquide doit se situer proche du
repère "MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du
repère "MINI", il est impératif de faire un
appoint.
Un niveau insuffisant présente des risques de
dommages importants pour votre moteur.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Moteur chaud, le circuit de refroidissement
étant sous pression, attendez au moins une
heure après l'arrêt du moteur pour inter venir.
En cas d'inter vention urgente, afin d'éviter tout
risque de brûlure, munissez-vous d'un chiffon
et dévissez le bouchon de deux tours pour
laisser retomber la pression.
Lorsque celle-ci est retombée, retirez le
bouchon et complétez le niveau.
7
Informations pratiques

170

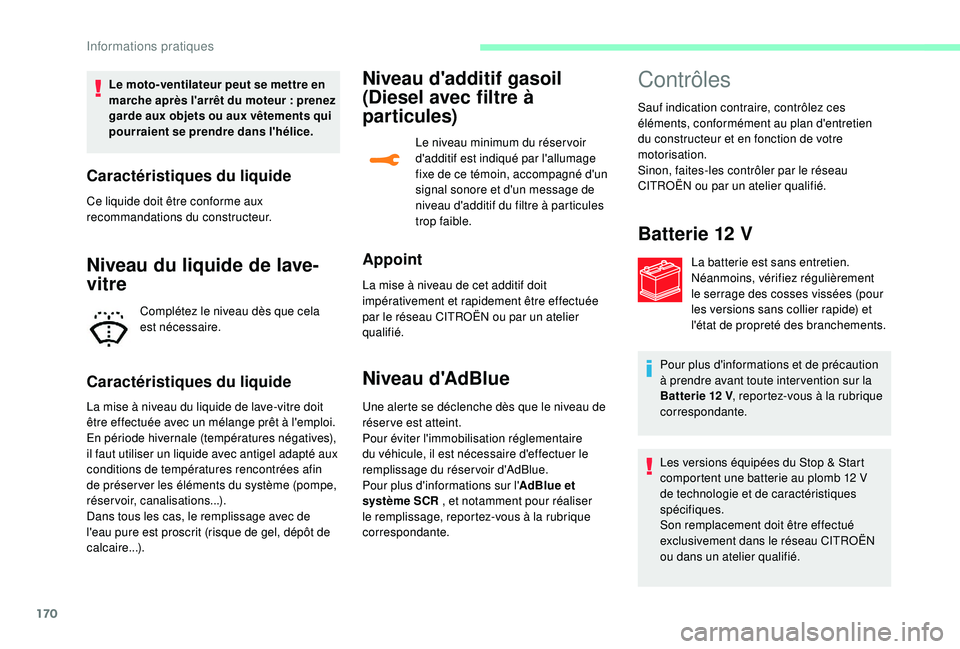

Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Niveau du liquide de lave-
vitre
Complétez le niveau dès que cela
est nécessaire.
Caractéristiques du liquide
La mise à niveau du liquide de lave-vitre doit
être effectuée avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
il faut utiliser un liquide avec antigel adapté aux
conditions de températures rencontrées afin
de préser ver les éléments du système (pompe,
réservoir, canalisations...).
Dans tous les cas, le remplissage avec de
l'eau pure est proscrit (risque de gel, dépôt de
calcaire...).
Niveau d'additif gasoil
(Diesel avec filtre à
par ticules)
Le niveau minimum du réser voir
d'additif est indiqué par l'allumage
fixe de ce témoin, accompagné d'un
signal sonore et d'un message de
niveau d'additif du filtre à particules
trop faible.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau CITROËN ou par un atelier
qualifié.
Niveau d'AdBlue
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour éviter l'immobilisation réglementaire
du véhicule, il est nécessaire d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur l' AdBlue et
système SCR , et notamment pour réaliser
le remplissage, reportez-vous à la rubrique
correspondante.
Contrôles
Sauf indication contraire, contrôlez ces
éléments, conformément au plan d'entretien
du constructeur et en fonction de votre
motorisation.
Sinon, faites-les contrôler par le réseau
CITROËN ou par un atelier qualifié.
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement
le serrage des cosses vissées (pour
les versions sans collier rapide) et
l'état de propreté des branchements.
Pour plus d'informations et de précaution
à prendre avant toute inter vention sur la
Batterie 12
V, reportez-vous à la rubrique
correspondante.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12
V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau CITROËN
ou dans un atelier qualifié.
Informations pratiques

171

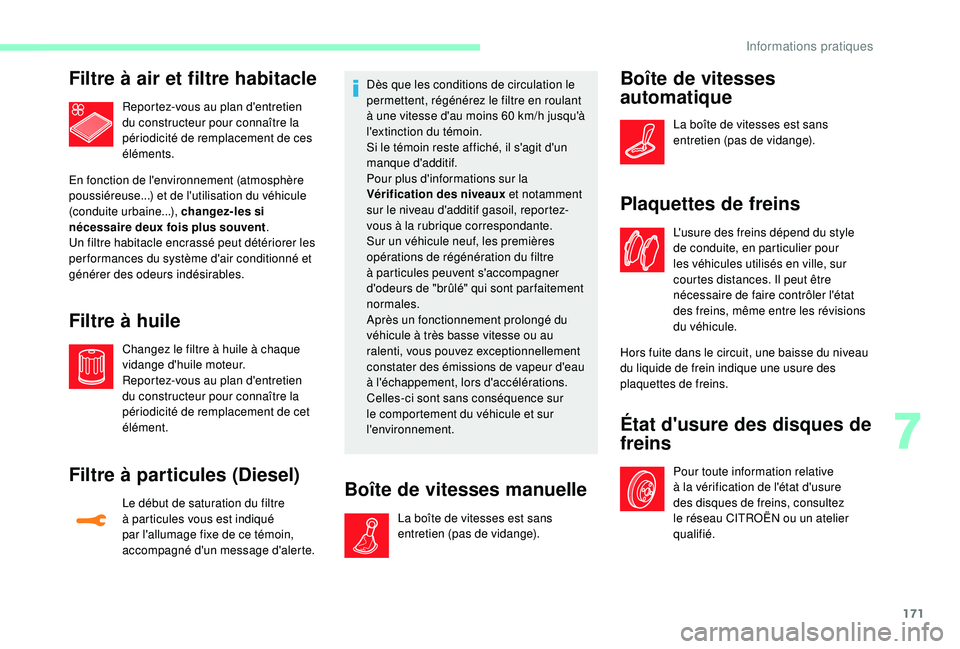

Filtre à air et filtre habitacle
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent .
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
Filtre à huile
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Filtre à particules (Diesel)
Le début de saturation du filtre
à particules vous est indiqué
par l'allumage fixe de ce témoin,
accompagné d'un message d'alerte. Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant
à une vitesse d'au moins 60
km/h jusqu'à
l'extinction du témoin.
Si le témoin reste affiché, il s'agit d'un
manque d'additif.
Pour plus d'informations sur la
Vérification des niveaux et notamment
sur le niveau d'additif gasoil, reportez-
vous à la rubrique correspondante.
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont par faitement
normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur d'eau
à l'échappement, lors d'accélérations.
Celles-ci sont sans conséquence sur
le comportement du véhicule et sur
l'environnement.Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Plaquettes de freins
L'usure des freins dépend du style
de conduite, en particulier pour
les véhicules utilisés en ville, sur
courtes distances. Il peut être
nécessaire de faire contrôler l'état
des freins, même entre les révisions
du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
État d'usure des disques de
freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau CITROËN ou un atelier
qualifié.
7
Informations pratiques

172

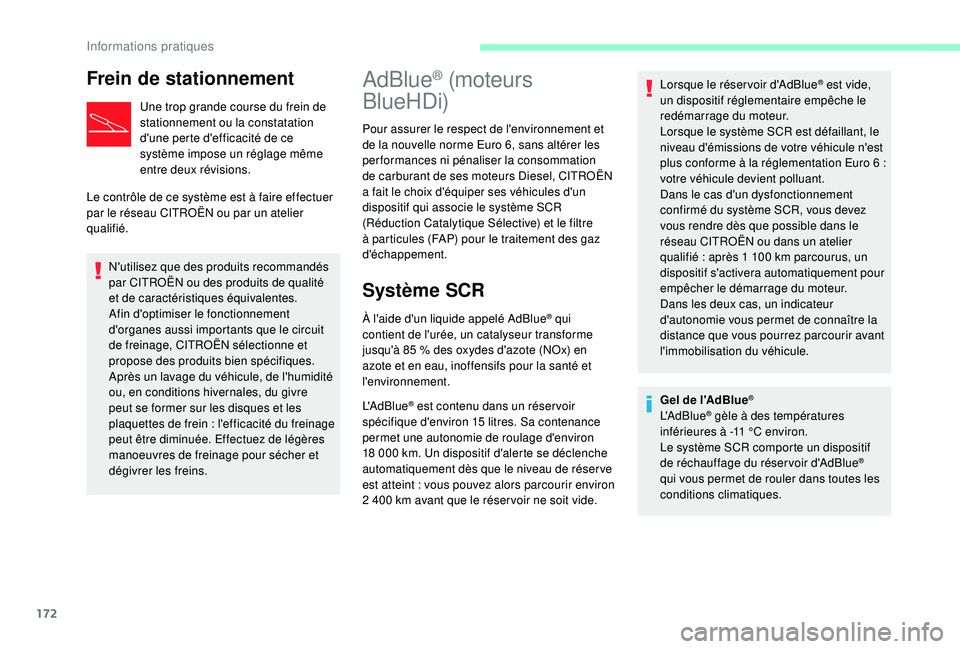

Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau CITROËN ou par un atelier
qualifié.
N'utilisez que des produits recommandés
par CITROËN ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que le circuit
de freinage, CITROËN sélectionne et
propose des produits bien spécifiques.
Après un lavage du véhicule, de l'humidité
ou, en conditions hivernales, du givre
peut se former sur les disques et les
plaquettes de frein
: l'efficacité du freinage
peut être diminuée. Effectuez de légères
manoeuvres de freinage pour sécher et
dégivrer les freins.
AdBlue® (moteurs
BlueHDi)
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85

% des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement.
L'AdBlue
® est contenu dans un réser voir
spécifique d'environ 15 litres. Sa contenance
permet une autonomie de roulage d'environ
18

000

km. Un dispositif d'alerte se déclenche
automatiquement dès que le niveau de réser ve
est atteint
: vous pouvez alors parcourir environ
2

400

km avant que le réser voir ne soit vide. Lorsque le réser voir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions de votre véhicule n'est
plus conforme à la réglementation Euro 6
:
votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement pour
empêcher le démarrage du moteur.
Dans les deux cas, un indicateur
d'autonomie vous permet de connaître la
distance que vous pourrez parcourir avant
l'immobilisation du véhicule.
Gel de l'AdBlue
®
L'AdBlue® gèle à des températures
inférieures à -11 °C environ.
Le système SCR comporte un dispositif
de réchauffage du réser voir d'AdBlue
®
qui vous permet de rouler dans toutes les
conditions climatiques.
Informations pratiques

173

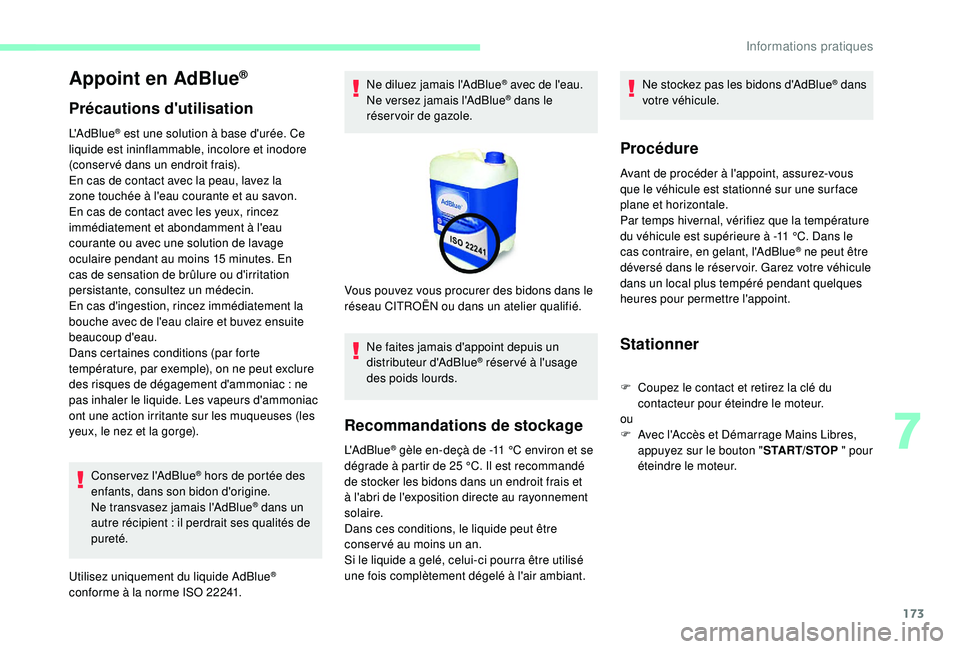

Appoint en AdBlue®
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conser vé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15
minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac
: ne
pas inhaler le liquide. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
Conservez l'AdBlue
® hors de portée des
enfants, dans son bidon d'origine.
Ne transvasez jamais l'AdBlue
® dans un
autre récipient

: il perdrait ses qualités de
pureté.
Utilisez uniquement du liquide AdBlue
®
conforme à la norme ISO 22241. Ne diluez jamais l'AdBlue
® avec de l'eau.
Ne versez jamais l'AdBlue® dans le
réservoir de gazole.
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue
® réser vé à l'usage
des poids lourds.
Recommandations de stockage
Vous pouvez vous procurer des bidons dans le
réseau CITROËN ou dans un atelier qualifié.
L'AdBlue
® gèle en-deçà de -11 °C environ et se
d
égrade à partir de 25 °C. Il est recommandé
de stocker les bidons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, le liquide peut être
conser vé au moins un an.
Si le liquide a gelé, celui-ci pourra être utilisé
une fois complètement dégelé à l'air ambiant. Ne stockez pas les bidons d'AdBlue
® dans
votre véhicule.
Procédure
Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale.
Par temps hivernal, vérifiez que la température
du véhicule est supérieure à -11
°C. Dans le
cas contraire, en gelant, l'AdBlue
® ne peut être
déversé dans le réser voir. Garez votre véhicule
dans un local plus tempéré pendant quelques
heures pour permettre l'appoint.
Stationner
F Coupez le contact et retirez la clé du contacteur pour éteindre le moteur.
ou
F

A
vec l'Accès et Démarrage Mains Libres,
appuyez sur le bouton " START/STOP " pour
éteindre le moteur.
7
Informations pratiques

174

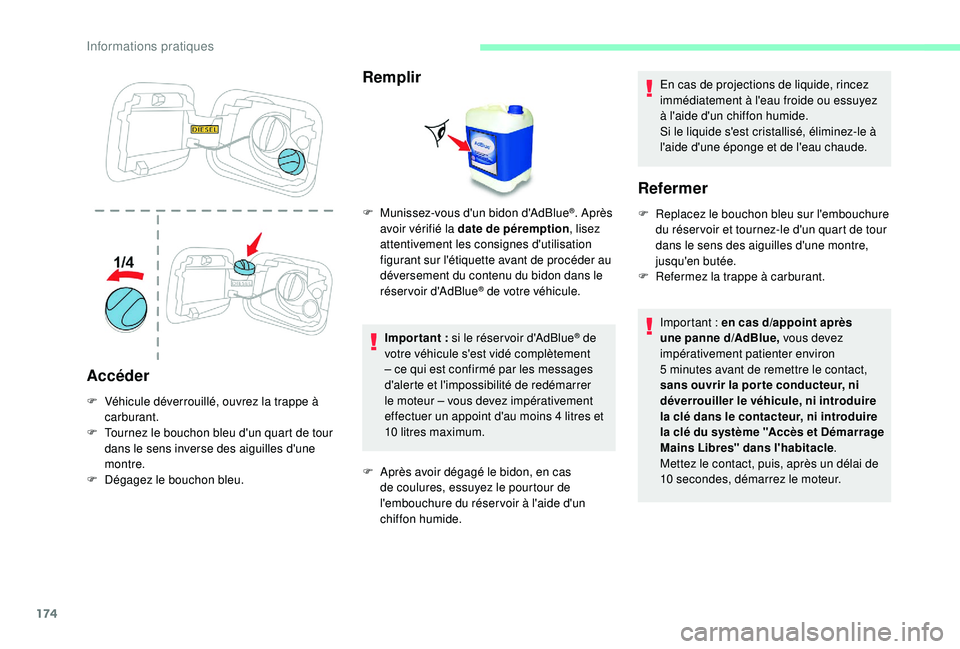

Accéder
F Véhicule déverrouillé, ouvrez la trappe à carburant.
F

T
ournez le bouchon bleu d'un quart de tour
dans le sens inverse des aiguilles d'une
montre.
F

D
égagez le bouchon bleu.
Remplir
Impor tant : si le réser voir d'AdBlue® de
votre véhicule s'est vidé complètement
– ce qui est confirmé par les messages
d'alerte et l'impossibilité de redémarrer
le moteur – vous devez impérativement
effectuer un appoint d'au moins 4

litres et
10


litres maximum.
F

A

près avoir dégagé le bidon, en cas
de coulures, essuyez le pourtour de
l'embouchure du réser voir à l'aide d'un
chiffon humide. En cas de projections de liquide, rincez
immédiatement à l'eau froide ou essuyez
à l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.
Refermer
F Replacez le bouchon bleu sur l'embouchure
du réser voir et tournez-le d'un quart de tour
dans le sens des aiguilles d'une montre,
jusqu'en butée.
F

R
efermez la trappe à carburant.
Important
: en cas d
/
appoint après
une panne d
/A

dBlue, vous devez
impérativement patienter environ
5
minutes avant de remettre le contact,
sans ouvrir la por te conducteur, ni
déverrouiller le véhicule, ni introduire
la clé dans le contacteur, ni introduire
la clé du système "Accès et Démarrage
Mains Libres" dans l'habitacle .
Mettez le contact, puis, après un délai de
10
secondes, démarrez le moteur.
F
M
unissez-vous d'un bidon d'AdBlue®. Après
avoir vérifié la date de péremption , lisez
attentivement les consignes d'utilisation
figurant sur l'étiquette avant de procéder au
déversement du contenu du bidon dans le
réservoir d'AdBlue
® de votre véhicule.
Informations pratiques

175

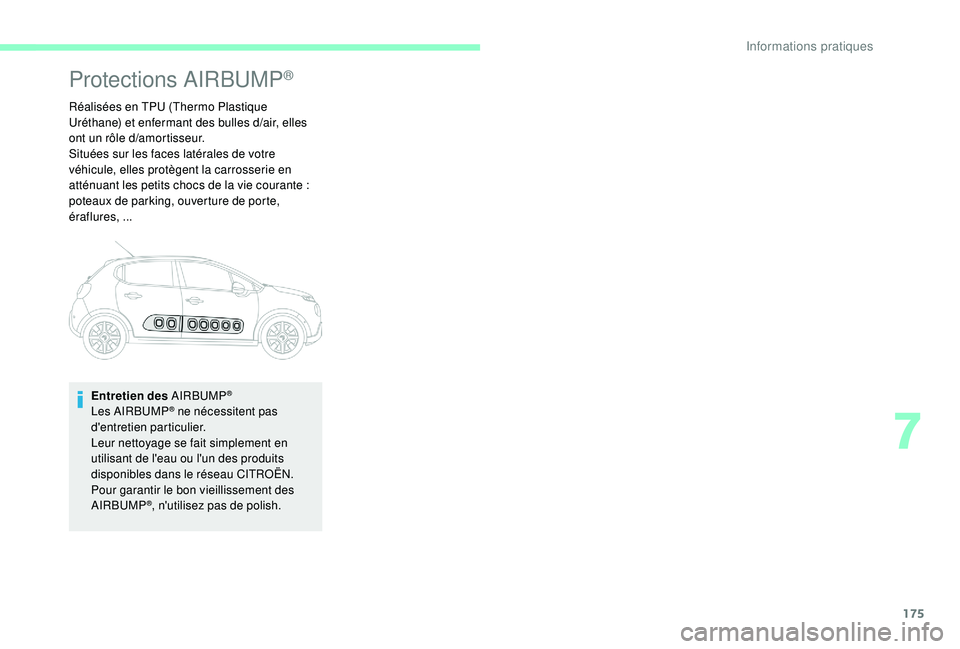

Protections AIRBUMP®
Réalisées en TPU (Thermo Plastique
Uréthane) et enfermant des bulles d/air, elles
ont un rôle d
/a

mortisseur.
Situées sur les faces latérales de votre
véhicule, elles protègent la carrosserie en
atténuant les petits chocs de la vie courante
:
poteaux de parking, ouverture de porte,
éraflures,


...
Entretien des AIRBUMP
®
Les AIRBUMP® ne nécessitent pas
d'entretien particulier.
Leur nettoyage se fait simplement en
utilisant de l'eau ou l'un des produits
disponibles dans le réseau CITROËN.
Pour garantir le bon vieillissement des
AIRBUMP
®, n'utilisez pas de polish.
7
Informations pratiques

176

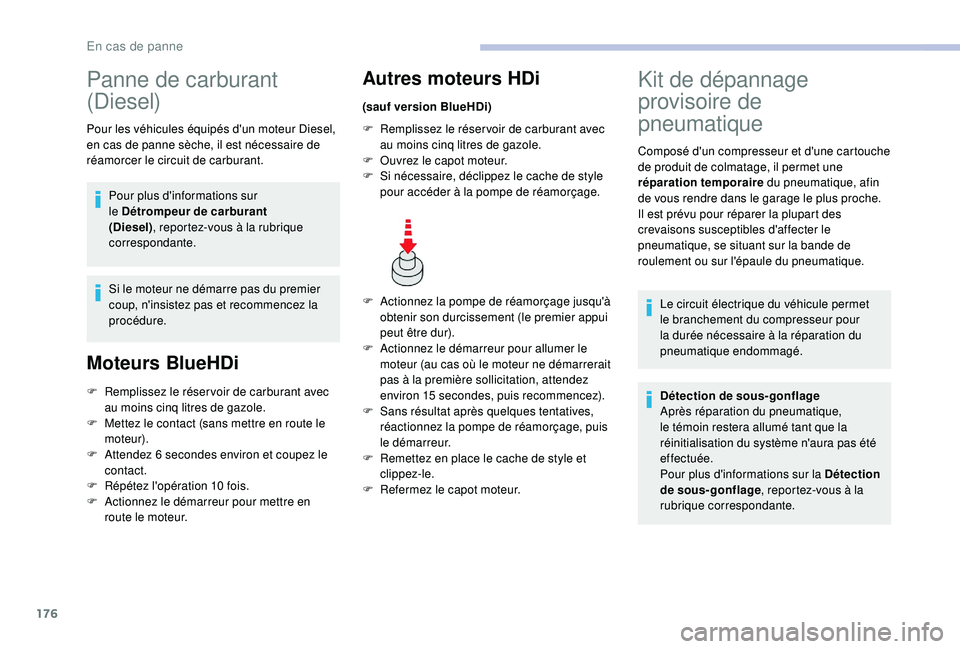

Panne de carburant
(Diesel)
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.Pour plus d'informations sur
le Détrompeur de carburant
(Diesel) , reportez-vous à la rubrique
correspondante.
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteurs BlueHDi
F Remplissez le réser voir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans mettre en route le
moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour mettre en
route le moteur.
Autres moteurs HDi
(sauf version BlueHDi)
F

R
emplissez le réser voir de carburant avec
au moins cinq
litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur pour allumer le
moteur (au cas où le moteur ne démarrerait
pas à la première sollicitation, attendez
environ 15


secondes, puis recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage, puis
le démarreur.
F

R
emettez en place le cache de style et
clippez-le.
F

R
efermez le capot moteur.
Kit de dépannage
provisoire de
pneumatique
Composé d'un compresseur et d'une cartouche
de produit de colmatage, il permet une
réparation temporaire du pneumatique, afin
de vous rendre dans le garage le plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d'affecter le
pneumatique, se situant sur la bande de
roulement ou sur l'épaule du pneumatique.
Le circuit électrique du véhicule permet
le branchement du compresseur pour
la durée nécessaire à la réparation du
pneumatique endommagé.
Détection de sous-gonflage
Après réparation du pneumatique,
le témoin restera allumé tant que la
réinitialisation du système n'aura pas été
effectuée.
Pour plus d'informations sur la Détection
de sous-gonflage , reportez-vous à la
rubrique correspondante.
En cas de panne

177

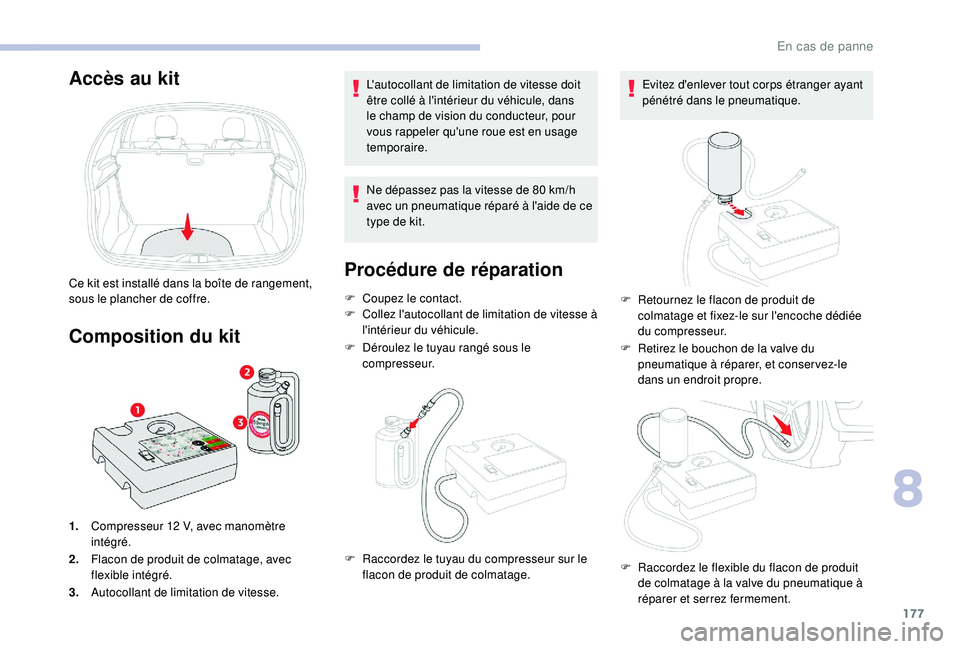

Accès au kit
Ce kit est installé dans la boîte de rangement,
sous le plancher de coffre.
Composition du kit
1.Compresseur 12 V, avec manomètre
intégré.
2. Flacon de produit de colmatage, avec
flexible intégré.
3. Autocollant de limitation de vitesse. L'autocollant de limitation de vitesse doit
être collé à l'intérieur du véhicule, dans
le champ de vision du conducteur, pour
vous rappeler qu'une roue est en usage
temporaire.
Ne dépassez pas la vitesse de 80
km/h
avec un pneumatique réparé à l'aide de ce
type de kit.
F
D
éroulez le tuyau rangé sous le
compresseur.
F
R
accordez le tuyau du compresseur sur le
flacon de produit de colmatage.
Procédure de réparation
F Coupez le contact.
F C ollez l'autocollant de limitation de vitesse à
l'intérieur du véhicule. Evitez d'enlever tout corps étranger ayant
pénétré dans le pneumatique.
F R etournez le flacon de produit de
colmatage et fixez-le sur l'encoche dédiée
du compresseur.
F

R
etirez le bouchon de la valve du
pneumatique à réparer, et conser vez-le
dans un endroit propre.
F

R
accordez le flexible du flacon de produit
de colmatage à la valve du pneumatique à
réparer et serrez fermement.
8
En cas de panne

178

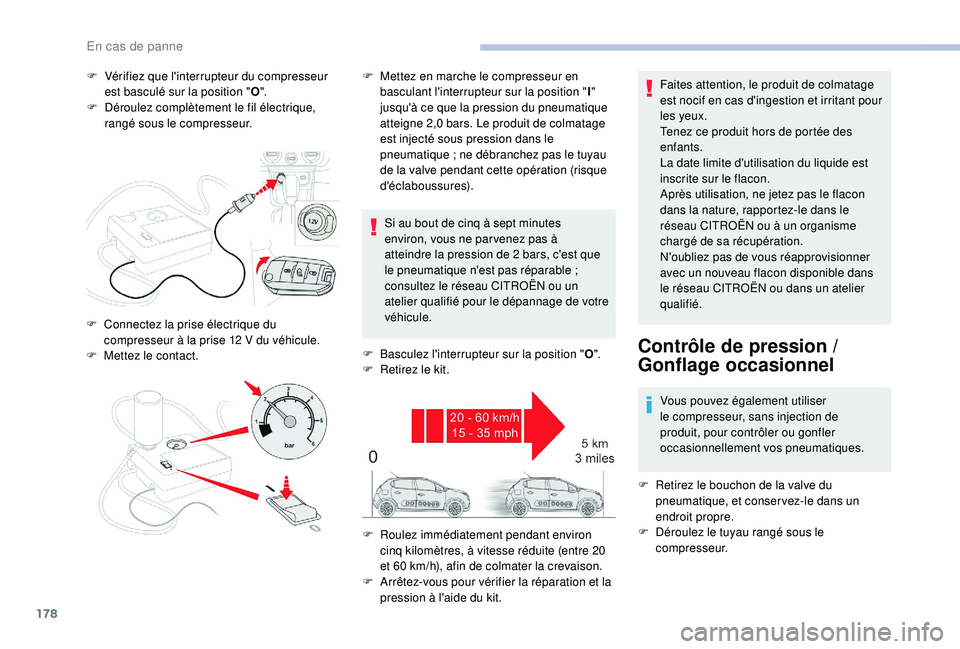

F Vérifiez que l'interrupteur du compresseur est basculé sur la position " O".
F

D
éroulez complètement le fil électrique,
rangé sous le compresseur.
Si au bout de cinq à sept
minutes
environ, vous ne par venez pas à
atteindre la pression de 2
bars, c'est que
le pneumatique n'est pas réparable
;
consultez le réseau CITROËN ou un
atelier qualifié pour le dépannage de votre
véhicule.
F

B
asculez l'interrupteur sur la position "O".
F

R
etirez le kit.Faites attention, le produit de colmatage
est nocif en cas d'ingestion et irritant pour
les yeux.
Tenez ce produit hors de portée des
enfants.
La date limite d'utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne jetez pas le flacon
dans la nature, rapportez-le dans le
réseau CITROËN ou à un organisme
chargé de sa récupération.
N'oubliez pas de vous réapprovisionner
avec un nouveau flacon disponible dans
le réseau CITROËN ou dans un atelier
qualifié.
Contrôle de pression /
G onflage occasionnel
Vous pouvez également utiliser
le compresseur, sans injection de
produit, pour contrôler ou gonfler
occasionnellement vos pneumatiques.
F

R
etirez le bouchon de la valve du
pneumatique, et conser vez-le dans un
endroit propre.
F

D
éroulez le tuyau rangé sous le
compresseur.
F

C

onnectez la prise électrique du
compresseur à la prise 12

V du véhicule.
F

Me

ttez le contact. F

M

ettez en marche le compresseur en
basculant l'interrupteur sur la position " I"
jusqu'à ce que la pression du pneumatique
atteigne 2,0

bars. Le produit de colmatage
est injecté sous pression dans le
pneumatique

; ne débranchez pas le tuyau
de la valve pendant cette opération (risque
d'éclaboussures).
F

R

oulez immédiatement pendant environ
cinq

kilomètres, à vitesse réduite (entre 20
et 60

km/h), afin de colmater la crevaison.
F

A

rrêtez-vous pour vérifier la réparation et la
pression à l'aide du kit.
En cas de panne
