169

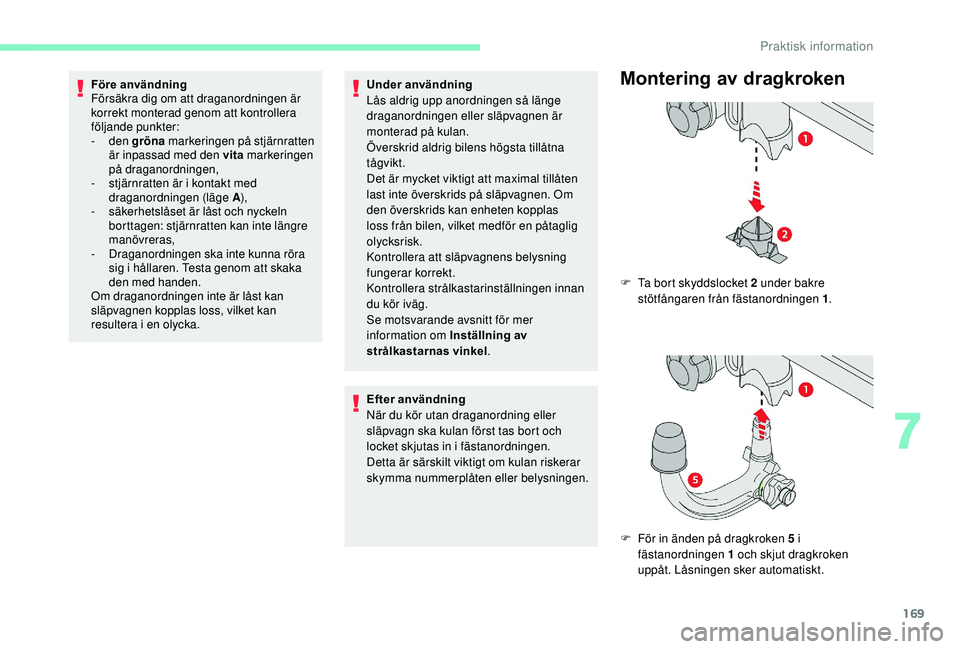

Före användning
Försäkra dig om att draganordningen är
korrekt monterad genom att kontrollera
följande punkter:
- den gröna markeringen på stjärnratten
är inpassad med den vita markeringen
på draganordningen,
-

s
tjärnratten är i kontakt med
draganordningen (läge A ),
-

s
äkerhetslåset är låst och nyckeln
borttagen: stjärnratten kan inte längre
manövreras,
-

D
raganordningen ska inte kunna röra
sig i hållaren. Testa genom att skaka
den med handen.
Om draganordningen inte är låst kan
släpvagnen kopplas loss, vilket kan
resultera i en olycka.Under användning
Lås aldrig upp anordningen så länge
draganordningen eller släpvagnen är
monterad på kulan.
Överskrid aldrig bilens högsta tillåtna
tågvikt.
Det är mycket viktigt att maximal tillåten
last inte överskrids på släpvagnen. Om
den överskrids kan enheten kopplas
loss från bilen, vilket medför en påtaglig
olycksrisk.
Kontrollera att släpvagnens belysning
fungerar korrekt.
Kontrollera strålkastarinställningen innan
du kör iväg.
Se motsvarande avsnitt för mer
information om Inställning av
strålkastarnas vinkel .
Efter användning
När du kör utan draganordning eller
släpvagn ska kulan först tas bort och
locket skjutas in i fästanordningen.
Detta är särskilt viktigt om kulan riskerar
skymma nummerplåten eller belysningen.Montering av dragkroken
F Ta bort skyddslocket 2 under bakre stötfångaren från fästanordningen 1 .
F

F
ör in änden på dragkroken 5 i
fästanordningen 1 och skjut dragkroken
uppåt. Låsningen sker automatiskt.
7
Praktisk information

170

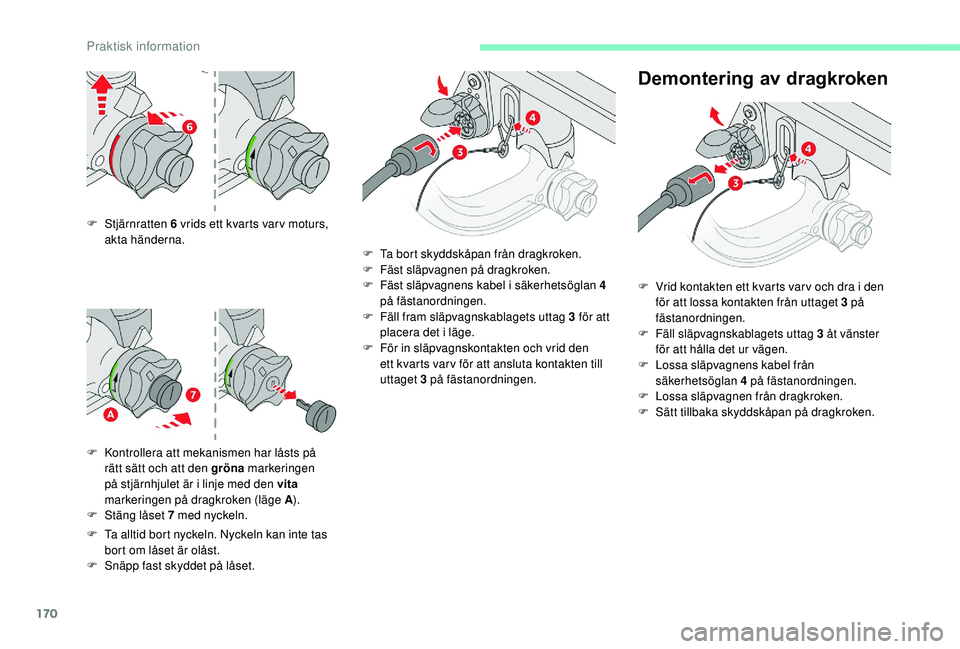

F Stjärnratten 6 vrids ett kvarts var v moturs,
akta händerna.
F

K
ontrollera att mekanismen har låsts på
rätt sätt och att den gröna markeringen
på stjärnhjulet är i linje med den vita
markeringen på dragkroken (läge A ).
F

S
täng låset 7 med nyckeln.
F

T
a alltid bort nyckeln. Nyckeln kan inte tas
bort om låset är olåst.
F

S
näpp fast skyddet på låset.
Demontering av dragkroken
F Ta bort skyddskåpan från dragkroken.
F F äst släpvagnen på dragkroken.
F

F
äst släpvagnens kabel i säkerhetsöglan 4
på fästanordningen.
F

F
äll fram släpvagnskablagets uttag 3 för att
placera det i läge.
F

F
ör in släpvagnskontakten och vrid den
ett kvarts var v för att ansluta kontakten till
uttaget 3 på fästanordningen. F

V
rid kontakten ett kvarts var v och dra i den
för att lossa kontakten från uttaget 3 på
fästanordningen.
F

F
äll släpvagnskablagets uttag 3 åt vänster
för att hålla det ur vägen.
F

L
ossa släpvagnens kabel från
säkerhetsöglan 4 på fästanordningen.
F

L
ossa släpvagnen från dragkroken.
F

S
ätt tillbaka skyddskåpan på dragkroken.
Praktisk information

171

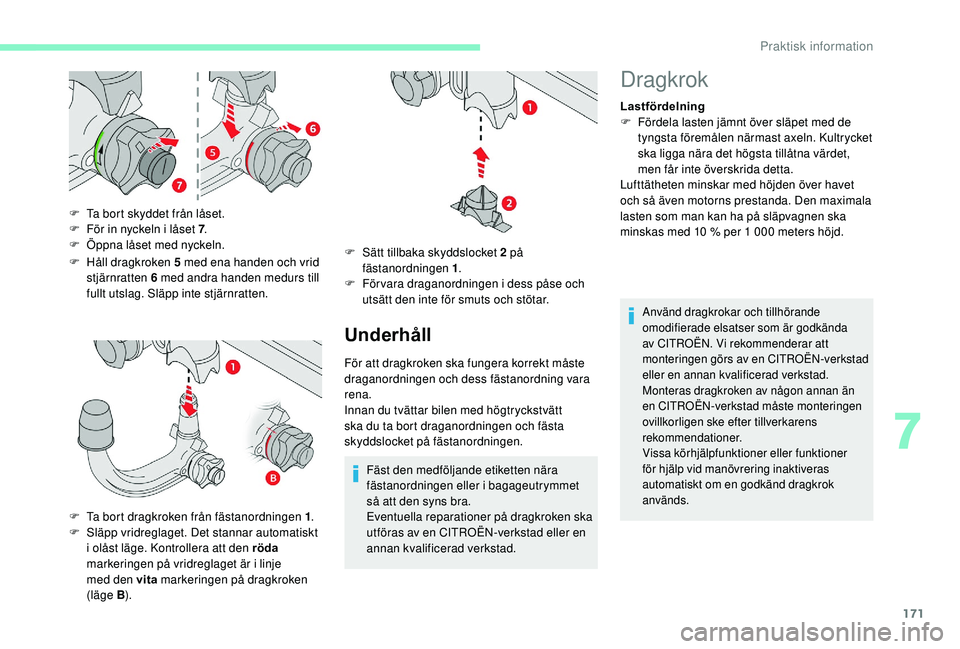

F HÃ¥ll dragkroken 5 med ena handen och vrid
stjärnratten 6 med andra handen medurs till
fullt utslag. Släpp inte stjärnratten.
F

T
a bort skyddet från låset.
F
F
ör in nyckeln i låset 7
.
F
Ö
ppna låset med nyckeln.
F
T
a bort dragkroken från fästanordningen 1 .
F

S
läpp vridreglaget. Det stannar automatiskt
i olåst läge. Kontrollera att den röda
markeringen på vridreglaget är i linje
med den vita markeringen på dragkroken
(läge


B).
Underhåll
För att dragkroken ska fungera korrekt måste
draganordningen och dess fästanordning vara
rena.
Innan du tvättar bilen med högtryckstvätt
ska du ta bort draganordningen och fästa
skyddslocket på fästanordningen.
Fäst den medföljande etiketten nära
fästanordningen eller i bagageutrymmet
så att den syns bra.
Eventuella reparationer på dragkroken ska
utföras av en CITROËN-verkstad eller en
annan kvalificerad verkstad.
F

S
ätt tillbaka skyddslocket 2 på
fästanordningen 1 .
F
F
ör vara draganordningen i dess påse och
utsätt den inte för smuts och stötar.
Dragkrok
Lastfördelning
F F ördela lasten jämnt över släpet med de
tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet,
men får inte överskrida detta.
Lufttätheten minskar med höjden över havet
och så även motorns prestanda. Den maximala
lasten som man kan ha på släpvagnen ska
minskas med 10
% per 1 000 meters höjd.
Använd dragkrokar och tillhörande
omodifierade elsatser som är godkända
av CITROËN. Vi rekommenderar att
monteringen görs av en CITROËN-verkstad
eller en annan kvalificerad verkstad.
Monteras dragkroken av någon annan än
en CITROËN-verkstad måste monteringen
ovillkorligen ske efter tillverkarens
rekommendationer.
Vissa körhjälpfunktioner eller funktioner
för hjälp vid manövrering inaktiveras
automatiskt om en godkänd dragkrok
används.
7
Praktisk information

172

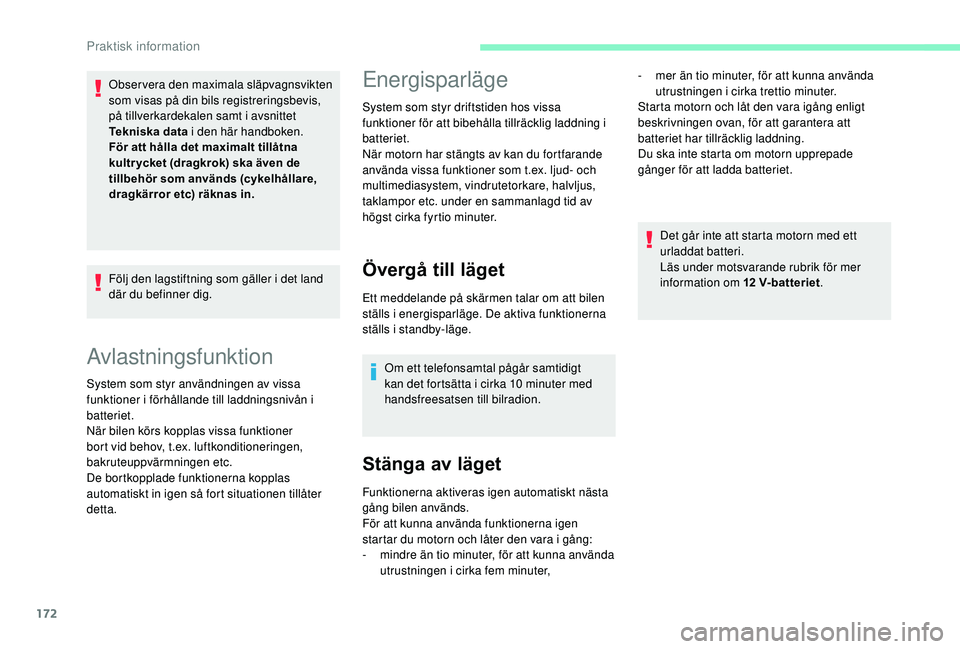

Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner
bort vid behov, t.ex. luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Energisparläge
System som styr driftstiden hos vissa
funktioner för att bibehålla tillräcklig laddning i
batteriet.
När motorn har stängts av kan du fortfarande
använda vissa funktioner som t.ex.
ljud- och
multimediasystem, vindrutetorkare, halvljus,
taklampor etc. under en sammanlagd tid av
högst cirka fyrtio minuter.
Övergå till läget
Ett meddelande på skärmen talar om att bilen
ställs i energisparläge. De aktiva funktionerna
ställs i standby-läge.
Om ett telefonsamtal pågår samtidigt
kan det fortsätta i cirka 10
minuter med
handsfreesatsen till bilradion.
Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna igen
startar du motorn och låter den vara i gång:
-

m
indre än tio minuter, för att kunna använda
utrustningen i cirka fem minuter, Det går inte att starta motorn med ett
urladdat batteri.
Läs under motsvarande rubrik för mer
information om 12
V-batteriet
.
Observera den maximala släpvagnsvikten
som visas på din bils registreringsbevis,
på tillverkardekalen samt i avsnittet
Tekniska data i den här handboken.
För att hålla det maximalt tillåtna
kultr ycket (dragkrok) ska även de
tillbehör som används (cykelhållare,
dragkärror etc) räknas in.
Följ den lagstiftning som gäller i det land
där du befinner dig. -
m
er än tio minuter, för att kunna använda
utrustningen i cirka trettio minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att
batteriet har tillräcklig laddning.
Du ska inte starta om motorn upprepade
gånger för att ladda batteriet.
Praktisk information

173

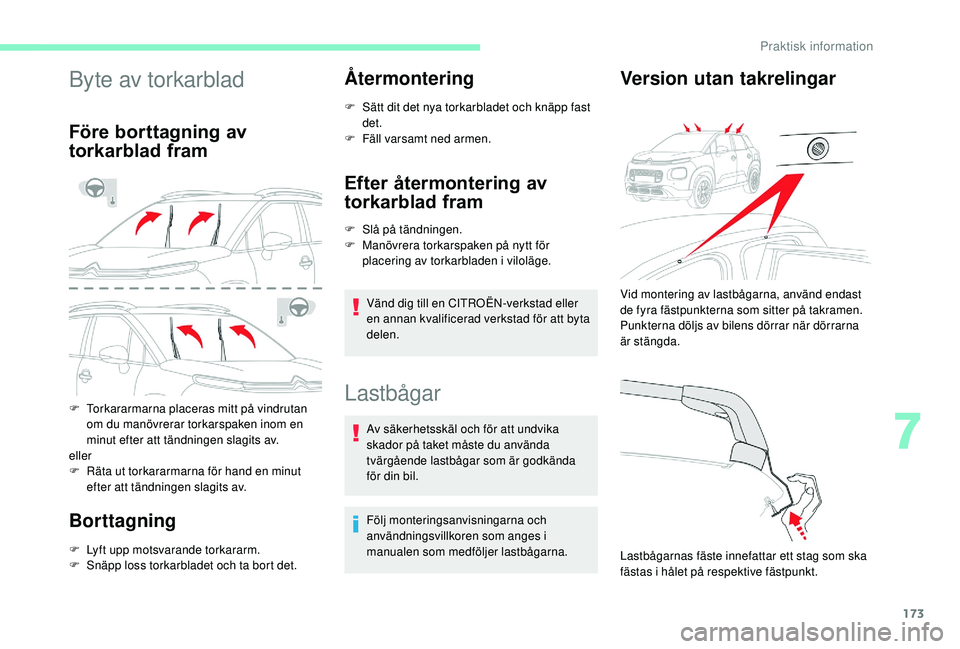

Byte av torkarblad
Före borttagning av
torkarblad fram
F Torkararmarna placeras mitt på vindrutan om du manövrerar torkarspaken inom en
minut efter att tändningen slagits av.
eller
F

R
äta ut torkararmarna för hand en minut
efter att tändningen slagits av.
Borttagning
F Lyft upp motsvarande torkararm.
F S näpp loss torkarbladet och ta bort det.
Ã…termontering
F Sätt dit det nya torkarbladet och knäpp fast det.
F

F
äll varsamt ned armen.
Efter återmontering av
torkarblad fram
F Slå på tändningen.
F M anövrera torkarspaken på nytt för
placering av torkarbladen i viloläge.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för att byta
delen.
Lastbågar
Av säkerhetsskäl och för att undvika
skador på taket måste du använda
tvärgående lastbågar som är godkända
för din bil.
Följ monteringsanvisningarna och
användningsvillkoren som anges i
manualen som medföljer lastbågarna.
Version utan takrelingar
Lastbågarnas fäste innefattar ett stag som ska
fästas i hålet på respektive fästpunkt. Vid montering av lastbågarna, använd endast
de fyra fästpunkterna som sitter på takramen.
Punkterna döljs av bilens dörrar när dörrarna
är stängda.
7
Praktisk information

174

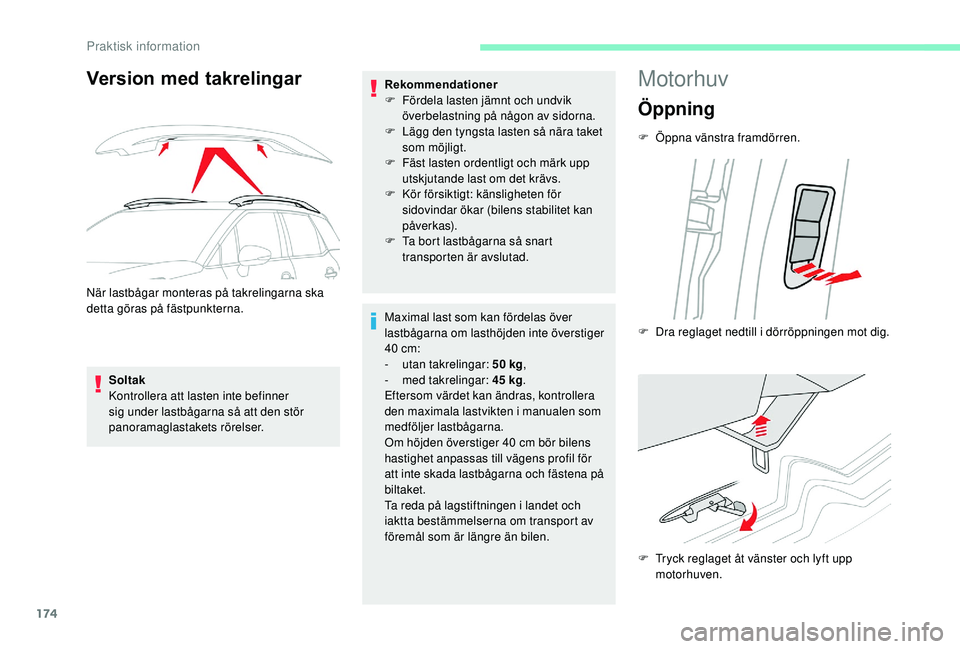

Version med takrelingar
När lastbågar monteras på takrelingarna ska
detta göras på fästpunkterna.Soltak
Kontrollera att lasten inte befinner
sig under lastbågarna så att den stör
panoramaglastakets rörelser. Rekommendationer
F

F
ördela lasten jämnt och undvik
överbelastning på någon av sidorna.
F
L
ägg den tyngsta lasten så nära taket
som möjligt.
F
F
äst lasten ordentligt och märk upp
utskjutande last om det krävs.
F
K
ör försiktigt: känsligheten för
sidovindar ökar (bilens stabilitet kan
påverkas).
F
T
a bort lastbågarna så snart
transporten är avslutad.
Maximal last som kan fördelas över
lastbågarna om lasthöjden inte överstiger
40

cm:
-

u
tan takrelingar: 50 kg,
-

m
ed takrelingar: 45 kg.
Eftersom värdet kan ändras, kontrollera
den maximala lastvikten i manualen som
medföljer lastbågarna.
Om höjden överstiger 40
cm bör bilens
hastighet anpassas till vägens profil för
att inte skada lastbågarna och fästena på
biltaket.
Ta reda på lagstiftningen i landet och
iaktta bestämmelserna om transport av
föremål som är längre än bilen.
Motorhuv
Öppning
F Öppna vänstra framdörren.
F

T
ryck reglaget åt vänster och lyft upp
motorhuven.
F

D
ra reglaget nedtill i dörröppningen mot dig.
Praktisk information

175

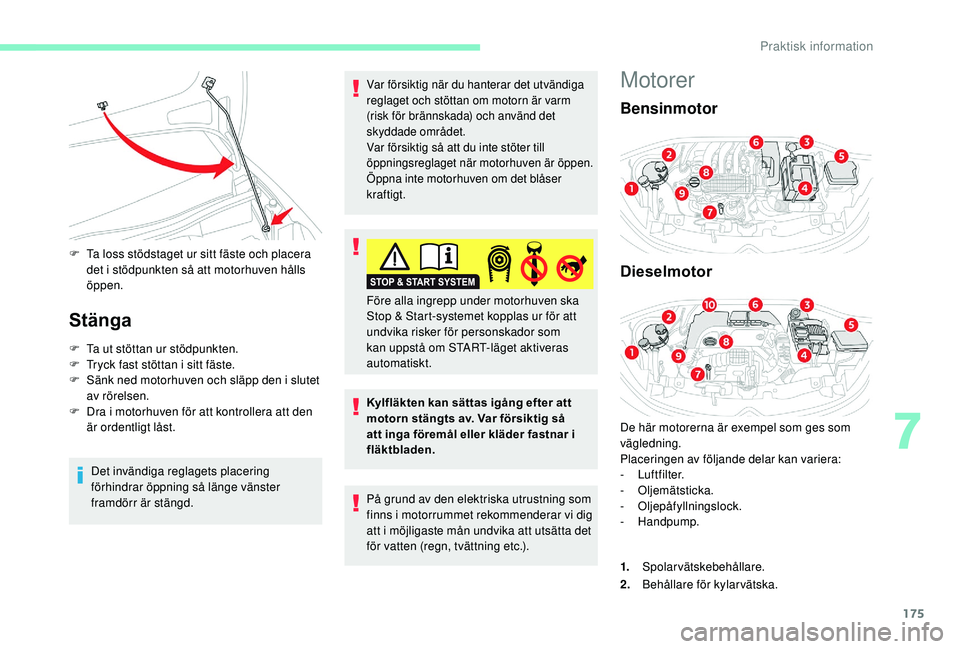

F Ta loss stödstaget ur sitt fäste och placera det i stödpunkten så att motorhuven hålls
öppen.
Stänga
F Ta ut stöttan ur stödpunkten.
F T ryck fast stöttan i sitt fäste.
F

S
änk ned motorhuven och släpp den i slutet
av rörelsen.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt låst.
Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd.
Var försiktig när du hanterar det utvändiga
reglaget och stöttan om motorn är varm
(risk för brännskada) och använd det
skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser
kraftigt.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
PÃ¥ grund av den elektriska utrustning som
finns i motorrummet rekommenderar vi dig
att i möjligaste mån undvika att utsätta det
för vatten (regn, tvättning etc.). Före alla ingrepp under motorhuven ska
Stop & Start-systemet kopplas ur för att
undvika risker för personskador som
kan uppstå om START-läget aktiveras
automatiskt.
Motorer
Bensinmotor
Dieselmotor
De här motorerna är exempel som ges som
vägledning.
Placeringen av följande delar kan variera:
-


Luftfilter.
-


Oljemätsticka.
-


Oljepåfyllningslock.
-


Handpump.
1. Spolarvätskebehållare.
2. Behållare för kylarvätska.
7
Praktisk information

176

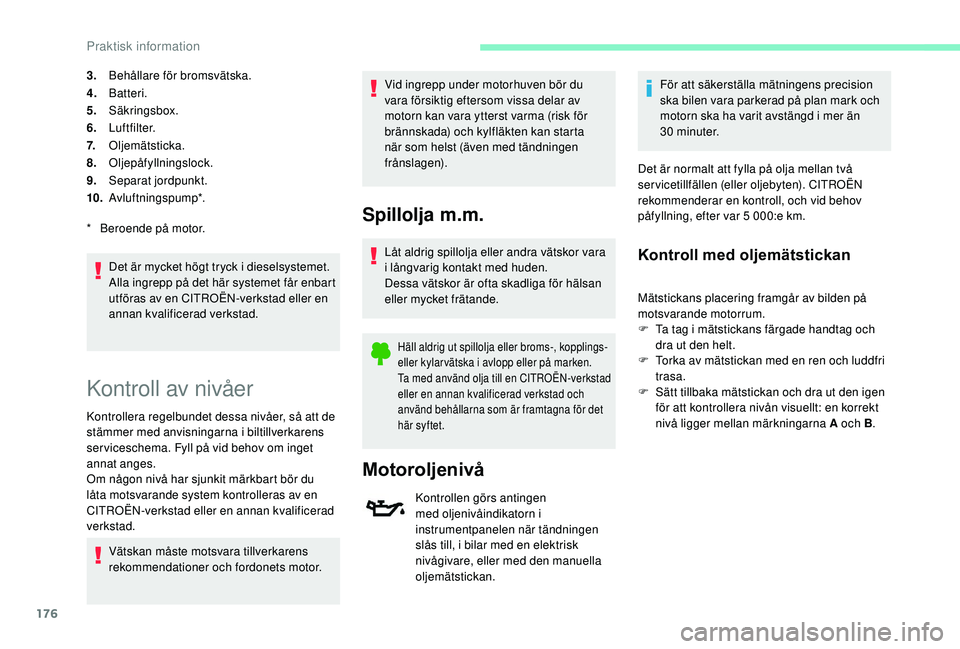

3.Behållare för bromsvätska.
4. Batteri.
5. Säkringsbox.
6. Luftfilter.
7. Oljemätsticka.
8. Oljepåfyllningslock.
9. Separat jordpunkt.
10. Avluftningspump*.
Det är mycket högt tryck i dieselsystemet.
Alla ingrepp på det här systemet får enbart
utföras av en CITROËN-verkstad eller en
annan kvalificerad verkstad.
*

B
eroende på motor.
Kontroll av nivåer
Kontrollera regelbundet dessa nivåer, så att de
stämmer med anvisningarna i biltillverkarens
ser viceschema. Fyll på vid behov om inget
annat anges.
Om någon nivå har sjunkit märkbart bör du
låta motsvarande system kontrolleras av en
CITROËN-verkstad eller en annan kvalificerad
verkstad. Vätskan måste motsvara tillverkarens
rekommendationer och fordonets motor. Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor vara
i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan
eller mycket frätande.
Häll aldrig ut spillolja eller broms-, kopplings-
eller kylarvätska i avlopp eller på marken.
Ta med använd olja till en CITROËN-verkstad
eller en annan kvalificerad verkstad och
använd behållarna som är framtagna för det
här syftet.
Motoroljenivå
Kontrollen görs antingen
med oljenivåindikatorn i
instrumentpanelen när tändningen
slås till, i bilar med en elektrisk
nivågivare, eller med den manuella
oljemätstickan.För att säkerställa mätningens precision
ska bilen vara parkerad på plan mark och
motorn ska ha varit avstängd i mer än
30


minuter.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll, och vid behov
påfyllning, efter var 5 000:e km.
Kontroll med oljemätstickan
Mätstickans placering framgår av bilden på
motsvarande motorrum.
F

T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
Praktisk information

177

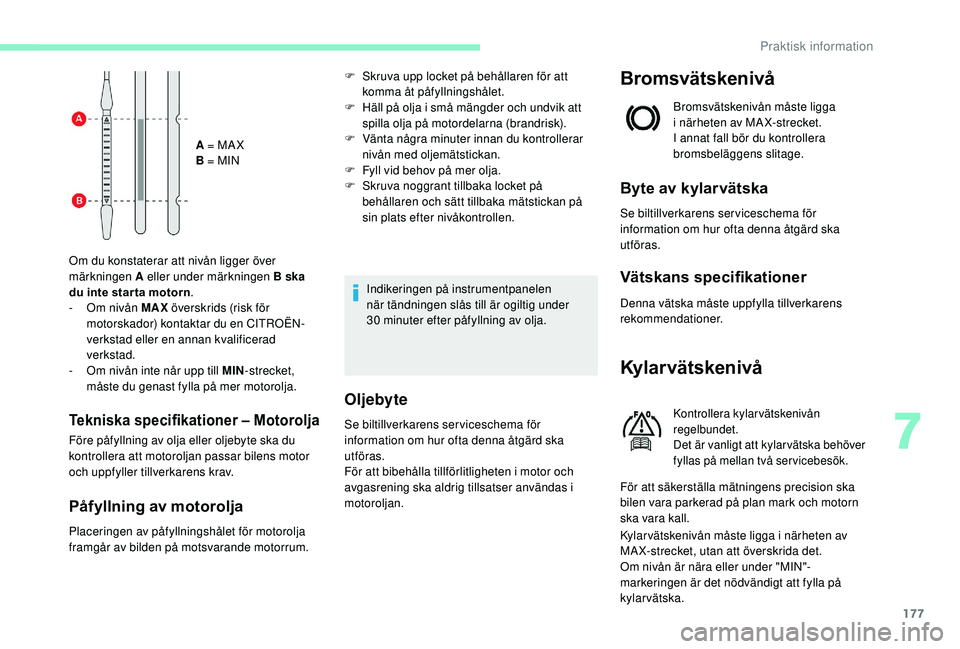

A = MA X
B = MIN
Om du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-

O

m nivån MAX överskrids (risk för
motorskador) kontaktar du en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
-

O

m nivån inte når upp till MIN -strecket,
måste du genast fylla på mer motorolja.
Tekniska specifikationer – Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan passar bilens motor
och uppfyller tillverkarens krav.
PÃ¥fyllning av motorolja
F Skruva upp locket på behållaren för att komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Indikeringen på instrumentpanelen
när tändningen slås till är ogiltig under
30
minuter efter påfyllning av olja.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan.
Bromsvätskenivå
Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Byte av kylarvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Vätskans specifikationer
Denna vätska måste uppfylla tillverkarens
rekommendationer.
Kylar vätskenivå
Kontrollera kylarvätskenivån
regelbundet.
Det är vanligt att kylar vätska behöver
fyllas på mellan två servicebesök.
För att säkerställa mätningens precision ska
bilen vara parkerad på plan mark och motorn
ska vara kall.
Kylar vätskenivån måste ligga i närheten av
MA X-strecket, utan att överskrida det.
Om nivån är nära eller under "MIN"-
markeringen är det nödvändigt att fylla på
kylarvätska.
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motsvarande motorrum.
7
Praktisk information

178

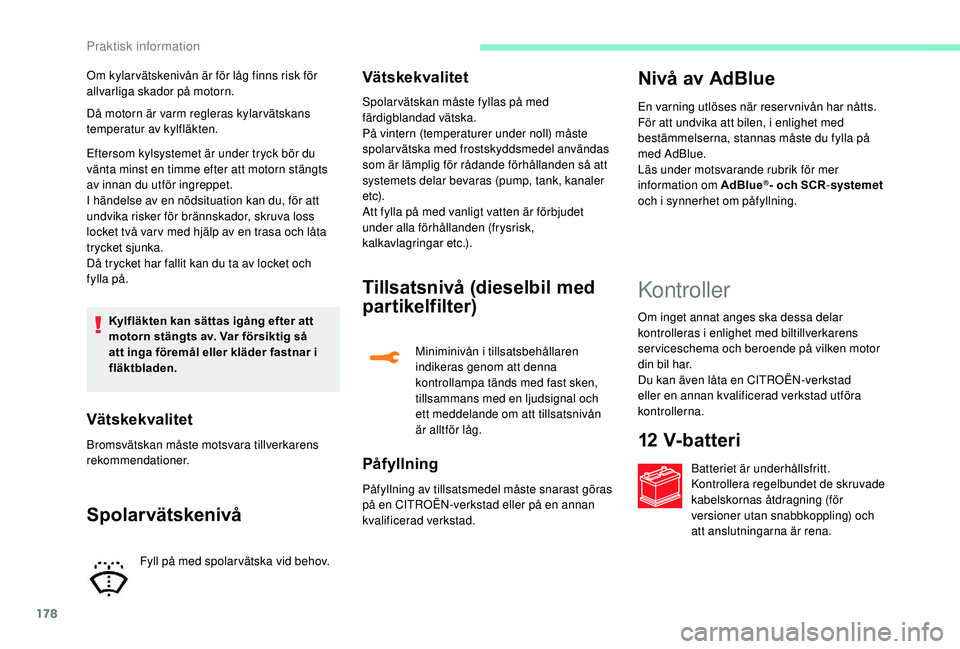

Då motorn är varm regleras kylar vätskans
temperatur av kylfläkten.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
I händelse av en nödsituation kan du, för att
undvika risker för brännskador, skruva loss
locket två var v med hjälp av en trasa och låta
trycket sjunka.
DÃ¥ trycket har fallit kan du ta av locket och
fylla

på.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
Vätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer.
Spolar vätskenivå
Om kylarvätskenivån är för låg finns risk för
allvarliga skador på motorn.
Fyll på med spolar vätska vid behov.Vätskekvalitet
Spolarvätskan måste fyllas på med
färdigblandad vätska.
På vintern (temperaturer under noll) måste
spolarvätska med frostskyddsmedel användas
som är lämplig för rådande förhållanden så att
systemets delar bevaras (pump, tank, kanaler
etc).
Att fylla på med vanligt vatten är förbjudet
under alla förhållanden (frysrisk,
kalkavlagringar etc.).
Tillsatsnivå (dieselbil med
partikelfilter)
Miniminivån i tillsatsbehållaren
indikeras genom att denna
kontrollampa tänds med fast sken,
tillsammans med en ljudsignal och
ett meddelande om att tillsatsnivån
är alltför låg.
PÃ¥fyllning
Påfyllning av tillsatsmedel måste snarast göras
på en CITROËN-verkstad eller på en annan
kvalificerad verkstad.
Nivå av AdBlue
En varning utlöses när reservnivån har nåtts.
För att undvika att bilen, i enlighet med
bestämmelserna, stannas måste du fylla på
med AdBlue.
Läs under motsvarande rubrik för mer
information om AdBlue
®- och SCR -systemet
och i synnerhet om påfyllning.
Kontroller
Om inget annat anges ska dessa delar
kontrolleras i enlighet med biltillverkarens
serviceschema och beroende på vilken motor
din bil har.
Du kan även låta en CITROËN-verkstad
eller en annan kvalificerad verkstad utföra
kontrollerna.
12 V-batteri
Batteriet är underhållsfritt.
Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för
versioner utan snabbkoppling) och
att anslutningarna är rena.
Praktisk information
