Page 157 of 244
155
În caz de pană

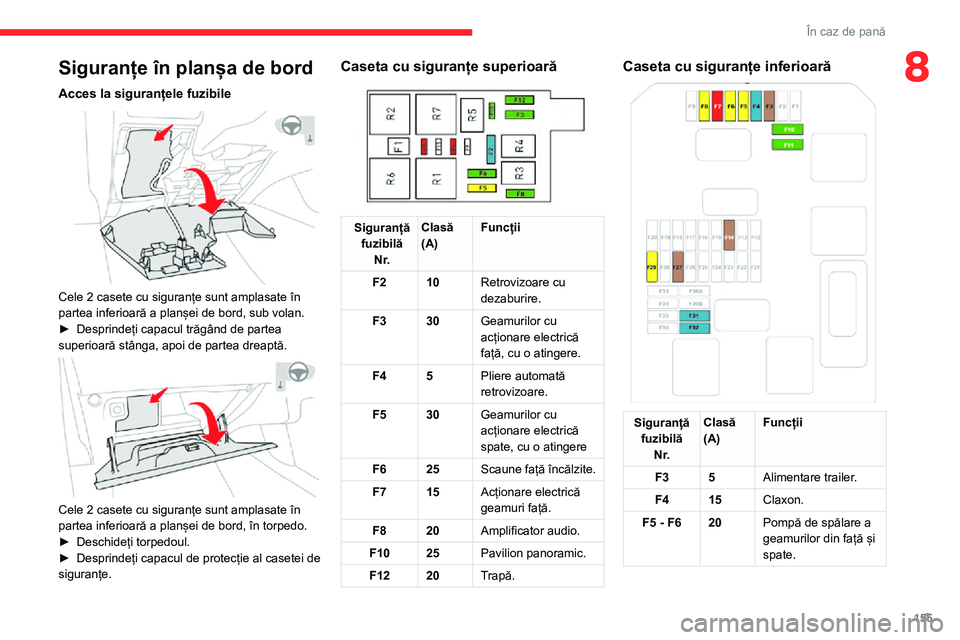

8Siguranțe în planșa de bord
Acces la siguranțele fuzibile
Cele 2 casete cu siguranțe sunt amplasate în
partea inferioară a planșei de bord, sub volan.
► Desprindeți capacul trăgând de partea superioară stânga, apoi de partea dreaptă.
Cele 2 casete cu siguranțe sunt amplasate în
partea inferioară a planșei de bord, în torpedo.
► Deschideți torpedoul.► Desprindeți capacul de protecție al casetei de siguranțe.
Caseta cu siguranțe superioară
Siguranță fuzibilă N r. Clasă
(A)
Funcții
F2 10 Retrovizoare cu
dezaburire.
F3 30 Geamurilor cu
acționare electrică
față, cu o atingere.
F4 5 Pliere automată
retrovizoare.
F5 30 Geamurilor cu
acționare electrică
spate, cu o atingere
F6 25 Scaune față încălzite.
F7 15 Acționare electrică
geamuri față.
F8 20 Amplificator audio.
F10 25Pavilion panoramic.
F12 20Trapă.
Caseta cu siguranțe inferioară
Siguranță
fuzibilă N r. Clasă
(A)
Funcții
F3 5 Alimentare trailer.
F4 15 Claxon.
F5 - F6 20Pompă de spălare a
geamurilor din față și
spate.
Page 158 of 244
156
În caz de pană
Predați bateriile uzate de orice tip la un punct de colectare specializat.
Înainte de a manipula bateria,
protejați-vă ochii și fața.
Orice operație la o baterie trebuie efectuată
într-un mediu aerisit, ferit de foc deschis sau
surse de scântei, pentru a evita orice risc de
explozie sau incendiu.
Spălați-vă mâinile la terminarea operațiilor.
Acces la baterie
Bateria este amplasată în compartimentul
motorului.
Pentru acces la borna (+):► deblocați capota activând comanda internă, apoi comanda externă.► ridicați capota, apoi fixați-o pe poziție cu ajutorul tijei sale.
(+) Borna pozitivă.
Prezintă un colier cu deblocare rapidă.
(-) Borna negativă.

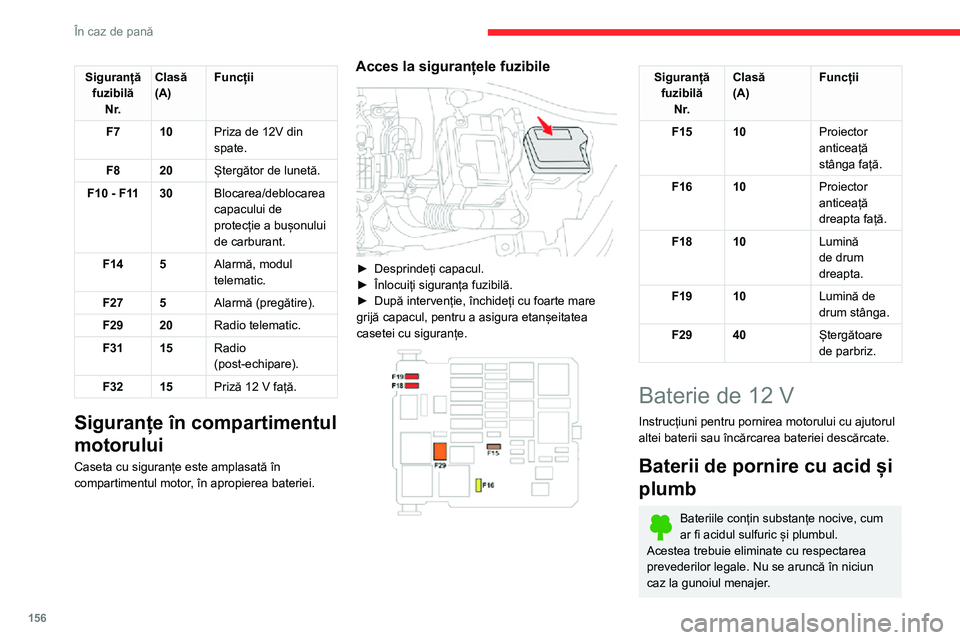

Siguranță
fuzibilă N r. Clasă
(A)
Funcții
F7 10 Priza de 12V din
spate.
F8 20 Ștergător de lunetă.
F10 - F11 30Blocarea/deblocarea
capacului de
protecție a bușonului
de carburant.
F14 5Alarmă, modul
telematic.
F27 5Alarmă (pregătire).
F29 20Radio telematic.
F31 15Radio
(post-echipare).
F32 15Priză 12 V față.
Siguranțe în compartimentul
motorului
Caseta cu siguranțe este amplasată în
compartimentul motor, în apropierea bateriei.
Acces la siguranțele fuzibile
► Desprindeți capacul.► Înlocuiți siguranța fuzibilă.► După intervenție, închideți cu foarte mare grijă capacul, pentru a asigura etanșeitatea
casetei cu siguranțe.
Siguranță
fuzibilă N r. Clasă
(A)
Funcții
F15 10 Proiector
anticeață
stânga față.
F16 10 Proiector
anticeață
dreapta față.
F18 10 Lumină
de drum
dreapta.
F19 10 Lumină de
drum stânga.
F29 40 Ștergătoare
de parbriz.
Baterie de 12 V
Instrucțiuni pentru pornirea motorului cu ajutorul
altei baterii sau încărcarea bateriei descărcate.
Baterii de pornire cu acid și
plumb
Bateriile conțin substanțe nocive, cum ar fi acidul sulfuric și plumbul.
Acestea trebuie eliminate cu respectarea
prevederilor legale. Nu se aruncă în niciun
caz la gunoiul menajer.
Page 160 of 244
158
În caz de pană
► închideți toate deschiderile (uși, hayon, geamuri, trapă de plafon),► opriți toți consumatorii electrici (sistem audio, ștergătoare de geam, lumini etc.),► tăiați contactul și respectați un interval de așteptare de patru minute.
În momentul în care aveți acces la baterie, este
suficient să deconectați borna (+).
Colier cu montare rapidă
Deconectarea bornei (+)
► Ridicați clapeta A la maxim, pentru a debloca
colierul B.
► Îndepărtați colierul B prin ridicare.
Rebranșare la borna (+)
y 5 H P R Q W D
L S U R \
W H F
L D G H S O D \
V W L F D O E R U Q H L\
\f G D F \
Y H K L F X O X O H V W H \
S U H Y ] X W F X \
D F H D V W
F R P S R Q H Q W
y / V D
L P R W R U X\
O V P H D U J \
F H O S X
L Q \
G H P L Q X W H F X Y \
H K L F X O X O S R U Q L \
W V D X R S U L W \
S H Q W U X D
S H U P L W H E D W H U \
L H L V D W L Q J\
X Q Q L Y H O G H \
v Q F U F D U H
V X
Page 161 of 244
159
În caz de pană
8► închideți toate deschiderile (uși, hayon, geamuri, trapă de plafon),► opriți toți consumatorii electrici (sistem audio, ștergătoare de geam, lumini etc.),► tăiați contactul și respectați un interval de așteptare de patru minute.
În momentul în care aveți acces la baterie, este
suficient să deconectați borna (+).
Colier cu montare rapidă
Deconectarea bornei (+)
► Ridicați clapeta A la maxim, pentru a debloca
colierul B.
► Îndepărtați colierul B prin ridicare.
Rebranșare la borna (+)
► Ridicați clapeta A la maxim.► Așezați colierul B în poziția deschis pe borna
(+).
► Apăsați la maxim pe colierul B.► Coborâți clapeta A pentru a bloca colierul B.
Nu forțați când apăsați clapeta: în cazul
în care colierul este așezat incorect,
blocarea este imposibilă; reluați procedura.
După rebranșarea bateriei
După reconectarea bateriei, puneți contactul
și așteptați 1 minut înainte de a porni motorul,
pentru a permite inițializarea sistemelor
electronice.
Pentru vehiculele cu volan pe dreapta,
când kilometrajul total a atins 60 km,
trebuie să așteptați aproximativ 15 minute
înainte de a porni motorul.
Totuși, dacă după această operație persistă
ușoare perturbații, consultați un dealer
CITROËN sau un service autorizat.
Consultând secțiunea corespunzătoare, trebuie
să resetați personal anumite sisteme, precum:
– cheia cu telecomandă sau cheia electronică (în funcție de versiune),– trapa de plafon și storul său electric,– geamurile electrice,– data și ora,– posturile de radio memorate.
Este posibil ca sistemul Stop & Start să
nu funcționeze în timpul deplasării de
după prima pornire a motorului.
În acest caz, sistemul nu va fi disponibil din
nou decât după o perioadă de imobilizare
continuă a vehiculului. Durata acesteia
depinde de temperatura ambiantă și de
nivelul de încărcare a bateriei (până la
aproximativ 8 ore).
Page 162 of 244
160
În caz de pană
Acces la scule
Sculele se află în portbagaj. În funcție de
versiune, acestea se află fie sub podea, fie în
spatele grilei detașabile a compartimentului din
dreapta.
Pentru acces:
► Deschideți portbagajul.► Apoi, în funcție de versiune, ridicați podeaua folosind mânerul, îndepărtați-o și scoateți
covorașul.
► Sau deschideți grila detașabilă din partea dreaptă, trăgând din partea superioară a
acesteia.
Pentru mai multe informații privind lista de
instrumente, consultați secțiunea Trusă de
scule.
5 H P R U F D U H
3 U R F H G X U G H \
U H P R U F D U H D Y \
H K L F X O X O X L S U R \
S U L X V D X G H U \
H P R U F D U H D X Q X\
L D O W Y H K L F X O \
F X L Q H O X O \
G H U H P R U F D U H
Recomandări generale
Respectați legislația în vigoare în țara în care călătoriți.
Asigurați-vă că greutatea vehiculului tractor este mai mare decât cea a vehiculului tractat.
Șoferul trebuie să rămână la volanul vehiculului tractat și trebuie să aibă un permis de conducere valabil.
Dacă se efectuează tractarea cu cele patru roți pe sol, utilizați întotdeauna o bară de remorcare omologată; corzile și chingile sunt interzise.
Vehiculul tractor trebuie să pornească ușor.
Când vehiculul este tractat cu motorul oprit, frânarea și direcția asistată sunt inactive.
Trebuie apelat un serviciu de remorcare profesionist în următoarele situații:– vehicul în pană pe autostradă sau pe un drum expres;– imposibilitatea trecerii cutiei de viteze în punctul neutru, a deblocării direcției sau a eliberării frânei de parcare;– imposibilitatea remorcării unui vehicul cu cutie de viteze automată, cu motorul pornit;– tractare cu numai două roți pe sol;– vehicule cu tracțiune pe patru roți;– nu este disponibilă nicio bară de remorcare aprobată.
Limitări ale tractării
Tip de vehicul
(motorizare / cutie de
viteze) Roți față pe sol
Roți spate pe solPlatformă4 roți pe sol cu bară de
remorcare
Cu combustie internă /
Manuală
Cu combustie internă /
Automată
În cazul unei defecțiuni a bateriei sau a frânei de parcare electrice, este e
sențial să apelați la un profesionist care folosește vehicule de remorcare
cu platformă (exclusiv cutii de viteze manuale).
Page 163 of 244
161
În caz de pană
8Acces la scule
Sculele se află în portbagaj. În funcție de
versiune, acestea se află fie sub podea, fie în
spatele grilei detașabile a compartimentului din
dreapta.
Pentru acces:
► Deschideți portbagajul.► Apoi, în funcție de versiune, ridicați podeaua folosind mânerul, îndepărtați-o și scoateți
covorașul.
► Sau deschideți grila detașabilă din partea dreaptă, trăgând din partea superioară a
acesteia.
Pentru mai multe informații privind lista de
instrumente, consultați secțiunea Trusă de
scule.
Remorcarea vehiculului
propriu
► Desprindeți carcasa din bara de protecție față folosind șurubelnița dreaptă.► Înșurubați complet inelul de remorcare.► Instalați bara de tractare.► În cazul unei cutii de viteze manuale, aduceți maneta de viteze în punctul neutru.► În cazul unei cutii de viteze automate, deplasați selectorul de viteze în poziția N.
Nerespectarea acestei instrucțiuni poate
conduce la deteriorarea unor
componente (frână, transmisie etc.) și la lipsa
asistenței la frânare la următoarea pornire a
motorului.
► Deblocați direcția și eliberați frâna de parcare.
► Aprindeți luminile de avarie pe ambele vehicule.
► Porniți ușor și rulați încet, pe o distanță redusă.
Remorcarea altui vehicul
► În bara de protecție spate, desprindeți din fixare carcasa folosind șurubelnița dreaptă.► Înșurubați complet inelul de remorcare.► Instalați bara de tractare.► Aprindeți luminile de avarie ale vehiculului remorcat.► Porniți ușor și rulați încet, pe o distanță redusă.
Dacă vehiculul este echipat cu un motor
BlueHDi 120 S&S EAT6 și o trapă sau
roată de rezervă, este interzisă remorcarea
altui vehicul.
Page 164 of 244
162
Caracteristici tehnice
Caracteristici motorizări și
sarcini remorcabile
Motoare
Specificațiile motorului (capacitate, putere
maximă, turație maximă, energie, emisii de CO
2
etc.) din dotarea vehiculului sunt menționate
în certificatul de înmatriculare, precum și în
documentația comercială.
Aceste caracteristici corespund valorilor
omologate pe standul de testare a motorului,
conform reglementărilor europene (Directiva
1999/99/CE).
Pentru mai multe informații, contactați un dealer
CITROËN sau un Service autorizat.
Mase și sarcini remorcabile
Valorile maselor și ale sarcinilor remorcabile
corespunzătoare vehiculului sunt trecute în
certificatul de înmatriculare, precum și în
documentația comercială.
Aceste valori se regăsesc și pe plăcuța sau
eticheta constructorului.
Pentru mai multe informații, contactați un dealer
CITROËN sau un service autorizat.
Valorile MTRA și sarcinile remorcabile din listă
sunt valabile până la altitudinea maximă de
1.000 m. Sarcina maximă remorcabilă trebuie
redusă cu câte 10% pentru fiecare 1.000 m de
altitudine suplimentari.
Sarcina maximă autorizată corespunde masei
permise pe dispozitivul de remorcare.
MTRA: Masa totală rulantă autorizată.
Temperaturile exterioare ridicate pot antrena scăderi ale performanțelor
vehiculului pentru a proteja motorul. Când
temperatura exterioară este mai mare de 37
°C, reduceți sarcina remorcabilă.
Remorcarea cu un vehicul puțin încărcat
poate afecta ținuta de drum.
Tractarea unei remorci mărește distanța de
frânare.
În cazul remorcării nu depășiți viteza de 100
km/h (respectați legislația locală în vigoare).
Dacă temperatura exterioară este
ridicată, este recomandat să lăsați
motorul pornit timp de 1-2 minute după ce
opriți vehiculul, pentru a-i permite să se
răcească.
Motorizări și sarcini remorcabile - BENZINĂ
Motorizare PureTech 110 S&SPureTech 110 S&S
Cutie de viteze Manuală, 5 trepte
(BVM5)Automată, 6
trepte (EAT6)Manuală, 6 trepte
(BVM6)Automată, 6
trepte (EAT6)Manuală, 6 trepte
(BVM6)
Cod EB2DT
(Euro 6.1)EB2ADT(Euro 6.2)EB2ADT(Euro 6.3)
Coduri de model: 2R...HNZBHNZWHNPJHNPXHNPM
Capacitate (cm
3) 1.1991.1991.1991.1991.199
Putere max.: normă CEE (kW) 8181818181
Carburant Fără plumbFără plumbFără plumbFără plumbFără plumb
Remorcă frânată (în limita MTRA) pe o
pantă de 10 sau 12 % (kg) 840
840840840840
Remorcă nefrânată (kg) 600600600600600
Sarcina maximă verticală admisă pe
dispozitivul de remorcare (kg) 65
65656565
Page 168 of 244
166
Caracteristici tehnice
Dimensiuni (în mm)
Aceste dimensiuni au fost măsurate pe un
vehicul neîncărcat.
* Retrovizoare pliate.
** Versiune cu bare longitudinale.
Marcaje de identificareDiverse marcaje vizibile pentru identificarea și
obținerea de informații despre vehicul.
A. Cod de identificare vehicul (VIN) pe podea,
la scaunul dreapta față.
Ștanțat pe șasiu.
B. Cod de identificare vehicul (VIN), pe
planșa de bord.
Pe o etichetă, vizibilă prin parbriz.
C. Eticheta constructorului.
Fixată pe ușa din partea șoferului.
Conține următoarele informații:
– Numele constructorului.– Numărul de omologare CE al tipului de vehicul.
– Codul de identificare a vehiculului (VIN).– Masa maximă tehnic admisibilă a vehiculului încărcat (MTAC).– Masa totală rulantă autorizată (MTRA).– Masa maximă pe puntea față.– Masa maximă pe puntea spate.D. Eticheta de pe pneuri.
Fixată pe ușa din partea șoferului.
Conține următoarele informații despre pneuri:
– presiunile de umflare a pneurilor pentru vehiculul gol, respectiv încărcat.– specificațiile pneurilor: dimensiune, tip și indici de încărcătură și viteză.– presiunea de umflare a roții de rezervă.
Este posibil ca vehiculul să fie echipat
inițial cu pneuri cu indici de sarcină și de
viteză superiori celor indicați pe etichetă, fără
a afecta presiunea pneurilor (la pneurile reci).
Page 169 of 244
167
Caracteristici tehnice
9– Codul de identificare a vehiculului (VIN).– Masa maximă tehnic admisibilă a vehiculului încărcat (MTAC).– Masa totală rulantă autorizată (MTRA).– Masa maximă pe puntea față.– Masa maximă pe puntea spate.D. Eticheta de pe pneuri.
Fixată pe ușa din partea șoferului.
Conține următoarele informații despre pneuri:
– presiunile de umflare a pneurilor pentru vehiculul gol, respectiv încărcat.– specificațiile pneurilor: dimensiune, tip și indici de încărcătură și viteză.– presiunea de umflare a roții de rezervă.
Este posibil ca vehiculul să fie echipat
inițial cu pneuri cu indici de sarcină și de
viteză superiori celor indicați pe etichetă, fără
a afecta presiunea pneurilor (la pneurile reci).
Page 170 of 244
168
Sistem audio Bluetooth®
Sistem audio Bluetooth®
Funcțiile și setările descrise mai jos
variază în funcție de versiunea și de
configurația vehiculului.
Din motive de siguranță și pentru că
necesită o atenție îndelungată din partea
conducătorului, asocierea telefonului mobil cu
sistemul mâini libere Bluetooth al sistemului
audio trebuie făcută cu vehiculul oprit și
contactul pus.
Sistemul este codat astfel încât să
funcționeze numai pe vehiculul dvs.
Toate lucrările asupra sistemului vor fi
executate exclusiv de un dealer sau un
atelier calificat, pentru a evita pericolul
de electrocutare, incendiu sau defecțiuni
mecanice.
Pentru a evita descărcarea bateriei,
sistemul audio se poate opri după câteva
minute, dacă motorul nu este pornit.
Primii pași
Apăsare: Pornit/Oprit.Rotire: reglarea volumului.Apăsare scurtă: schimbarea sursei audio (radio, USB, AUX (dacă este conectat un
echipament), CD, streaming).
Apăsare lungă: afișarea meniului Telefon (dacă
este conectat un telefon).
Reglarea parametrilor audio:Fader față/spate; balans stânga/dreapta;
bași/înalte; volum; ambianță sonoră.
Activarea/dezactivarea reglării automate a
volumului (în funcție de viteza vehiculului).
Radio:Apăsare scurtă: afișarea listei de posturi
de radio.
Apăsare lungă: actualizarea listei de posturi.
Media:
Apăsare scurtă: afișarea listei de foldere.
Apăsare lungă: afișarea opțiunilor de sortare
disponibile.
Alegeți modul de afișare pe ecran, dintre:dată; funcții audio, calculator de bord,
telefon.
Confirmare sau afișare meniu contextual.
Butoanele 1-6.
Apăsare scurtă: selectarea postului de radio
presetat.
Apăsare lungă: presetarea unui post de radio.
Radio:
Căutare automată pas cu pas a posturilor
de radio în sus/jos.
Media:
Selectare piesă CD, USB, streaming anterior/
următor.
Defilare într-o listă.
Radio:
Căutare manuală pas cu pas a posturilor
de radio în sus/jos.
Selectarea folderului MP3 anterior/următor.
Media:
Selectare director/gen/artist/listă de redare
anterior/următor de pe dispozitivul USB.
Defilare într-o listă.
Abandonarea operațiunii curente.Revenire la nivelul imediat superior
(meniu sau folder).
Acces la meniul general.
Activare/dezactivare funcție TA (anunțuri despre trafic).
Apăsare lungă: selectarea tipului de anunțuri.
Selectarea gamelor de unde FM/DAB/AM.
Comenzi la volan
Comenzi la volan – Tip 1
Radio:Selectarea postului de radio următor/
anterior presetat.
Selectarea elementului anterior/următor dintr-un
meniu sau dintr-o listă.
Media:
Selectarea piesei următoare/anterioare.
Selectarea elementului anterior/următor dintr-un
meniu sau dintr-o listă.
Radio:Apăsare scurtă: afișarea listei de posturi
de radio.
Apăsare lungă: actualizarea listei de posturi.
Media:
Apăsare scurtă: afișarea listei de foldere.
Apăsare lungă: afișarea opțiunilor de sortare
disponibile.
Altceva decât convorbire telefonică:Apăsare scurtă: schimbarea sursei
audio (radio, USB, AUX (dacă este conectat un
echipament), CD, streaming), confirmare dacă
meniul „ Telefon” este deschis.
Apăsare lungă: deschiderea meniului „ Telefon”.
Convorbire telefonică:
Apăsare scurtă: acceptarea apelului.
Apăsare lungă: acceptarea respingerea apelului.
În timpul unei convorbiri telefonice:
