CITROEN C3 AIRCROSS 2021 Kezelési útmutató (in Hungarian)

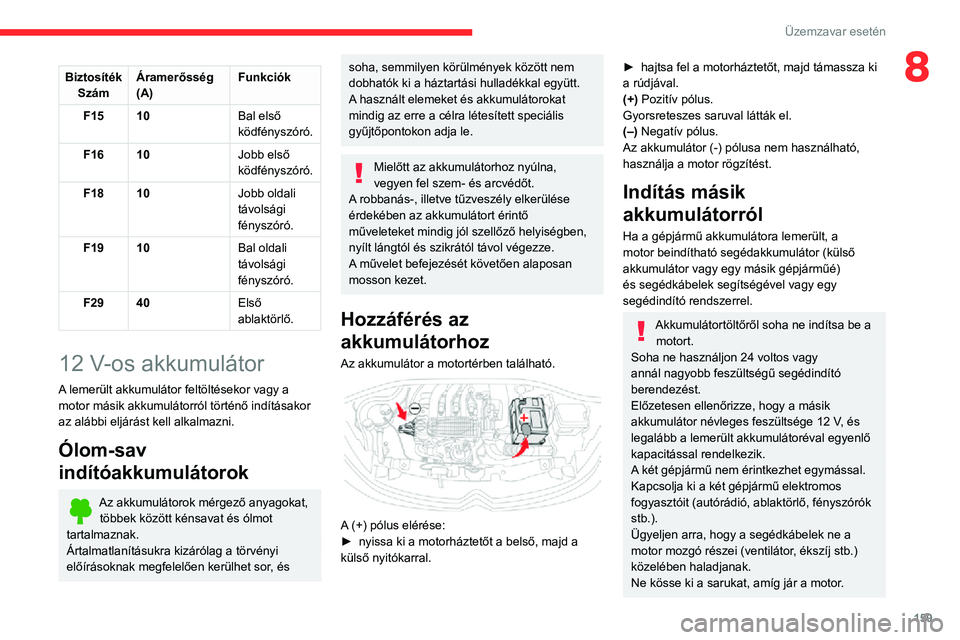

159
Üzemzavar esetén
8BiztosítékSzám Áramerősség
(A) Funkciók
F15 10 Bal első
ködfényszóró.
F16 10 Jobb első
ködfényszóró.
F18 10 Jobb oldali
távolsági
fényszóró.
F19 10 Bal oldali
távolsági
fényszóró.
F29 40 Első
ablaktörlő.
12 V-os akkumulátor
A lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ólom-sav
indítóakkumulátorok
Az akkumulátorok mérgező anyagokat, többek között kénsavat és ólmot
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol végezze.
A művelet befejezését követően alaposan
mosson kezet.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motortérben található.

A (+) pólus elérése:► nyissa ki a motorháztetőt a belső, majd a külső nyitókarral.
► hajtsa fel a motorháztetőt, majd támassza ki a rúdjával.
(+) Pozitív pólus.
Gyorsreteszes saruval látták el.
(–) Negatív pólus.
Az akkumulátor (-) pólusa nem használható,
használja a motor rögzítést.
Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjárműé)
és segédkábelek segítségével vagy egy
segédindító rendszerrel.
Akkumulátortöltőről soha ne indítsa be a motort.
Soha ne használjon 24 voltos vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen ellenőrizze, hogy a másik
akkumulátor névleges feszültsége 12 V, és
legalább a lemerült akkumulátoréval egyenlő
kapacitással rendelkezik.
A két gépjármű nem érintkezhet egymással.
Kapcsolja ki a két gépjármű elektromos
fogyasztóit (autórádió, ablaktörlő, fényszórók
stb.).
Ügyeljen arra, hogy a segédkábelek ne a
motor mozgó részei (ventilátor, ékszíj stb.)
közelében haladjanak.
Ne kösse ki a sarukat, amíg jár a motor.

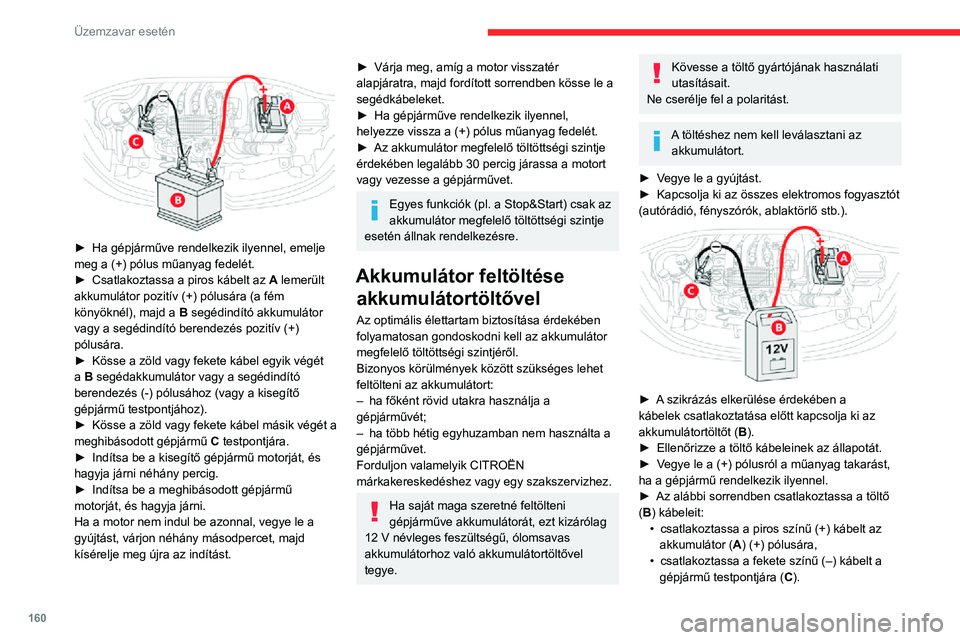

160
Üzemzavar esetén
► A töltési művelet befejezését követően kapcsolja ki a töltőt ( B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A).

24v 12v
Ha ezt a címkét látja, kizárólag 12 V-os
töltőt használjon annak elkerülése
érdekében, hogy visszafordíthatatlanul
megrongálódjanak a Stop & Start rendszer
elektromos alkatrészei.
Ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott, ellenőriztesse
CITROËN márkaszervizben vagy
szakszervizben, hogy nem sérültek-e meg a
belső alkotórészek és a háza nem repedt-e
meg, mert az mérgező és erősen maró sav
szivárgásához vezethet.
Az akkumulátor leválasztása
Ha a gépjárművet tartósan nem használja,
a motor indításához szükséges töltésszint
megőrzése érdekében javasolt leválasztani az
akkumulátort.


► Ha gépjárműve rendelkezik ilyennel, emelje meg a (+) pólus műanyag fedelét.► Csatlakoztassa a piros kábelt az A lemerült
akkumulátor pozitív (+) pólusára (a fém
könyöknél), majd a B segédindító akkumulátor
vagy a segédindító berendezés pozitív (+)
pólusára.
► Kösse a zöld vagy fekete kábel egyik végét a B segédakkumulátor vagy a segédindító
berendezés (-) pólusához (vagy a kisegítő
gépjármű testpontjához).
► Kösse a zöld vagy fekete kábel másik végét a meghibásodott gépjármű C testpontjára.► Indítsa be a kisegítő gépjármű motorját, és hagyja járni néhány percig.► Indítsa be a meghibásodott gépjármű motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást.
► Várja meg, amíg a motor visszatér alapjáratra, majd fordított sorrendben kösse le a
segédkábeleket.
► Ha gépjárműve rendelkezik ilyennel, helyezze vissza a (+) pólus műanyag fedelét.► Az akkumulátor megfelelő töltöttségi szintje érdekében legalább 30 percig járassa a motort
vagy vezesse a gépjárművet.
Egyes funkciók (pl. a Stop&Start) csak az
akkumulátor megfelelő töltöttségi szintje
esetén állnak rendelkezésre.
Akkumulátor feltöltése akkumulátortöltővel
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Bizonyos körülmények között szükséges lehet
feltölteni az akkumulátort:
– ha főként rövid utakra használja a gépjárművét;
– ha több hétig egyhuzamban nem használta a gépjárművet.
Forduljon valamelyik CITROËN
márkakereskedéshez vagy egy szakszervizhez.
Ha saját maga szeretné feltölteni
gépjárműve akkumulátorát, ezt kizárólag
12 V névleges feszültségű, ólomsavas
akkumulátorhoz való akkumulátortöltővel
tegye.
Kövesse a töltő gyártójának használati
utasításait.
Ne cserélje fel a polaritást.
A töltéshez nem kell leválasztani az akkumulátort.
► Vegye le a gyújtást.► Kapcsolja ki az összes elektromos fogyasztót (autórádió, fényszórók, ablaktörlő stb.).

► A szikrázás elkerülése érdekében a kábelek csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt ( B).
► Ellenőrizze a töltő kábeleinek az állapotát.► Vegye le a (+) pólusról a műanyag takarást, ha a gépjármű rendelkezik ilyennel.► Az alábbi sorrendben csatlakoztassa a töltő (B) kábeleit:• csatlakoztassa a piros színű (+) kábelt az akkumulátor (A) (+) pólusára,• csatlakoztassa a fekete színű (–) kábelt a gépjármű testpontjára ( C).

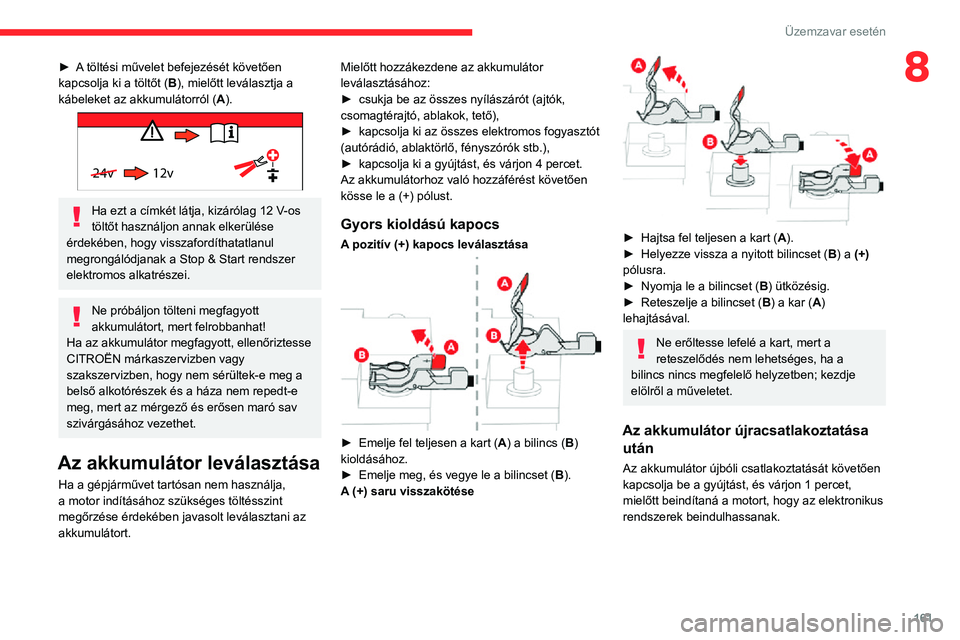

161
Üzemzavar esetén
8► A töltési művelet befejezését követően kapcsolja ki a töltőt (B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A).

24v 12v
Ha ezt a címkét látja, kizárólag 12 V-os
töltőt használjon annak elkerülése
érdekében, hogy visszafordíthatatlanul
megrongálódjanak a Stop & Start rendszer
elektromos alkatrészei.
Ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott, ellenőriztesse
CITROËN márkaszervizben vagy
szakszervizben, hogy nem sérültek-e meg a
belső alkotórészek és a háza nem repedt-e
meg, mert az mérgező és erősen maró sav
szivárgásához vezethet.
Az akkumulátor leválasztása
Ha a gépjárművet tartósan nem használja,
a motor indításához szükséges töltésszint
megőrzése érdekében javasolt leválasztani az
akkumulátort. Mielőtt hozzákezdene az akkumulátor
leválasztásához:
► csukja be az összes nyílászárót (ajtók, csomagtérajtó, ablakok, tető),► kapcsolja ki az összes elektromos fogyasztót (autórádió, ablaktörlő, fényszórók stb.),► kapcsolja ki a gyújtást, és várjon 4 percet.Az akkumulátorhoz való hozzáférést követően
kösse le a (+) pólust.
Gyors kioldású kapocs
A pozitív (+) kapocs leválasztása

► Emelje fel teljesen a kart (A) a bilincs (B)
kioldásához.
► Emelje meg, és vegye le a bilincset (B).
A (+) saru visszakötése


► Hajtsa fel teljesen a kart (A).► Helyezze vissza a nyitott bilincset (B) a (+)
pólusra.
► Nyomja le a bilincset (B) ütközésig.► Reteszelje a bilincset (B) a kar (A)
lehajtásával.
Ne erőltesse lefelé a kart, mert a
reteszelődés nem lehetséges, ha a
bilincs nincs megfelelő helyzetben; kezdje
elölről a műveletet.
Az akkumulátor újracsatlakoztatása után
Az akkumulátor újbóli csatlakoztatását követően
kapcsolja be a gyújtást, és várjon 1 percet,
mielőtt beindítaná a motort, hogy az elektronikus
rendszerek beindulhassanak.

162
Üzemzavar esetén
Vontatási korlátozások
Gépjármű típusa
(motor / sebességváltó)
sebességváltóElső kerekek a talajon
Hátsó kerekek a talajonLapos rakfelület4 kerék a talajon,
vontatórúddal
Belső égésű / Kézi


Belső égésű / Automata


Az akkumulátor vagy az elektromos rögzítőfék meghibásodása esetén létfontosságú, hogy lapos rakfelületű mentő gépjárművet használó
szakembert hívjunk (kivéve kézi sebességváltó).
Hozzáférés a
szerszámokhoz


A szerszámok a csomagtartóban találhatók.
Modellváltozattól függően a padlólemez alatt,
Jobbkormányos járművek esetében,
amikor az összkilométer-számláló 60
kilométerhez ért, a motor beindítása előtt
várjon körülbelül 15 percet.
A művelet elvégzését követően felmerülő
legkisebb zavar esetén is forduljon CITROËN
márkakereskedéshez vagy szakszervizhez. A megfelelő fejezet utasításait követve bizonyos
rendszereket Önnek kell kézzel visszaállítania,
például:
– a távirányítós kulcs vagy elektronikus kulcs (változattól függően),– a napfénytető és elektromos sötétítője,– az elektromos ablakemelők,– a dátum és pontos idő,– a tárolt rádióadók.
A motor első indítását követő út során
előfordulhat, hogy a Stop & Start
rendszer nem működik.
Ilyenkor a funkció akkor áll újra
rendelkezésre, ha a gépjárművet
huzamosabb időre leállította. A leállítás
időtartama függ a külső hőmérséklettől és az
akkumulátor töltési szintjétől (akár 8 óra is
lehet).
Vontatás
A saját vagy más gépjármű vonószem segítségével történő vontatása esetében az alábbiak szerint kell eljárni.
Általános ajánlások
Tartsa be annak az országnak az előírásait, ahol közlekedik.
Bizonyosodjon meg róla, hogy a vontató gépjármű tömege nagyobb, mint a vontatotté.
A vontatott gépjármű vezetőjének a kormánykeréknél kell maradnia, és érvényes vezetői engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás esetén mindig használjon szabványos vonórudat; kötelek és hevederek használata tilos.
A vontató gépjárműnek lassan, fokozatosan kell elindulnia.
Álló motorral történő vontatás esetén a fék- és a kormányrásegítés nem működik.
Az alábbi esetekben a vontatást mindenképpen bízza szakemberre:
– autópályán vagy gyorsforgalmi úton lerobbant gépjármű esetén;– a sebességváltót nem lehet üresbe kapcsolni, a kormányzárat és/vagy a rögzítőféket nem lehet kioldani;– nem lehet vontatni egy automata sebességváltóval felszerelt gépjárművet, járó motorral;– ha csak két kerékkel a talajon történik a vontatás;– négykerékhajtású gépjármű esetén;– nem áll rendelkezésre engedélyezett vontatórúd.

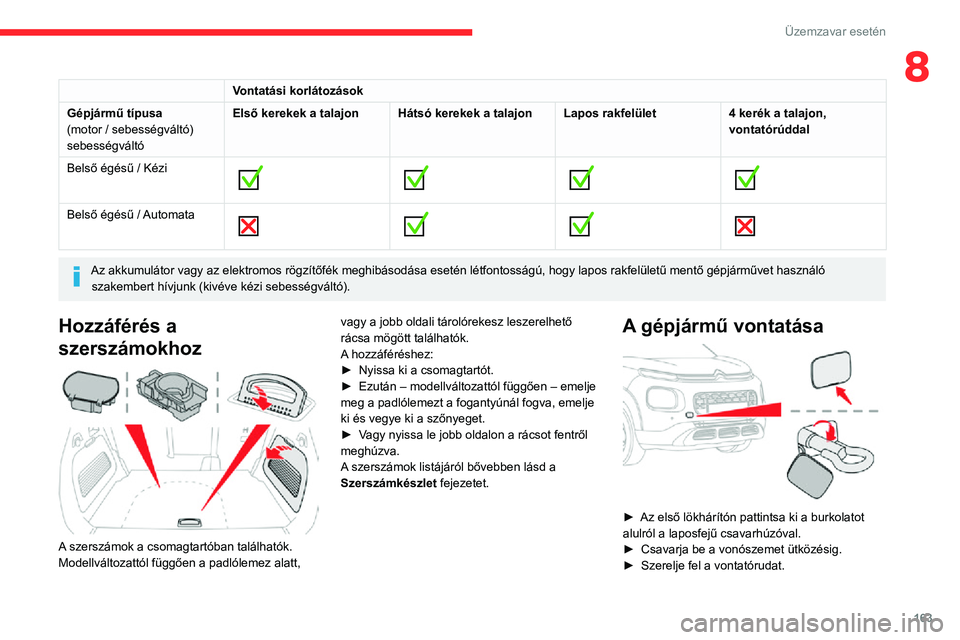

163
Üzemzavar esetén
8Vontatási korlátozások
Gépjármű típusa
(motor / sebességváltó)
sebességváltó Első kerekek a talajon
Hátsó kerekek a talajonLapos rakfelület4 kerék a talajon,
vontatórúddal
Belső égésű / Kézi








Belső égésű / Automata





Az akkumulátor vagy az elektromos rögzítőfék meghibásodása esetén létfontosságú, hogy lapos rakfelületű mentő gépjárművet használó
szakembert hívjunk (kivéve kézi sebességváltó).
Hozzáférés a
szerszámokhoz


A szerszámok a csomagtartóban találhatók.
Modellváltozattól függően a padlólemez alatt, vagy a jobb oldali tárolórekesz leszerelhető
rácsa mögött találhatók.
A hozzáféréshez:
► Nyissa ki a csomagtartót.► Ezután – modellváltozattól függően – emelje meg a padlólemezt a fogantyúnál fogva, emelje
ki és vegye ki a szőnyeget.
► Vagy nyissa le jobb oldalon a rácsot fentről meghúzva.
A szerszámok listájáról bővebben lásd a
Szerszámkészlet
fejezetet.
A gépjármű vontatása

► Az első lökhárítón pattintsa ki a burkolatot alulról a laposfejű csavarhúzóval.► Csavarja be a vonószemet ütközésig.► Szerelje fel a vontatórudat.

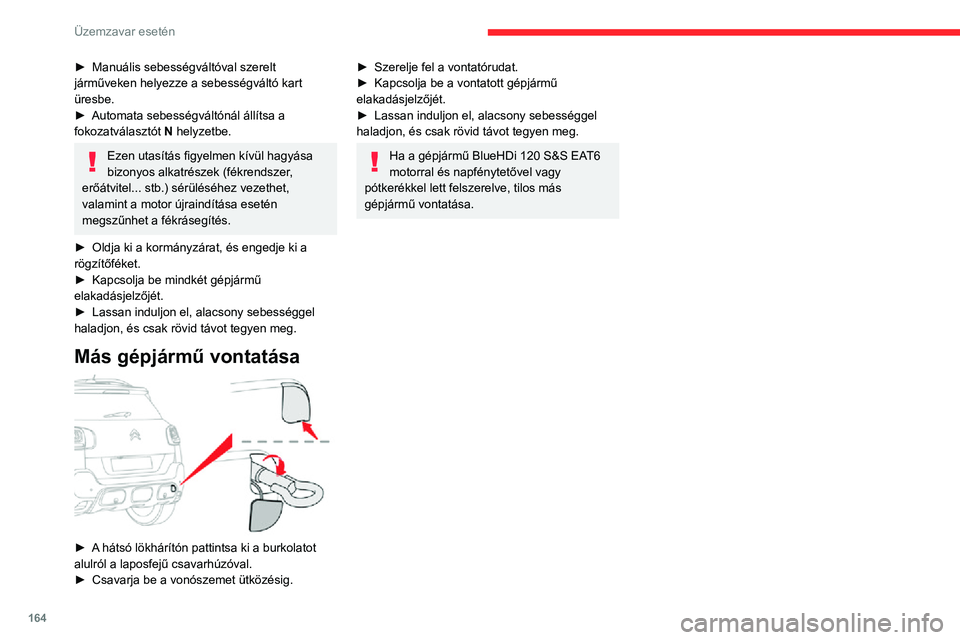

164
Üzemzavar esetén
► Manuális sebességváltóval szerelt járműveken helyezze a sebességváltó kart
üresbe.
► Automata sebességváltónál állítsa a fokozatválasztót N helyzetbe.
Ezen utasítás figyelmen kívül hagyása
bizonyos alkatrészek (fékrendszer,
erőátvitel... stb.) sérüléséhez vezethet,
valamint a motor újraindítása esetén
megszűnhet a fékrásegítés.
► Oldja ki a kormányzárat, és engedje ki a rögzítőféket.► Kapcsolja be mindkét gépjármű elakadásjelzőjét.► Lassan induljon el, alacsony sebességgel haladjon, és csak rövid távot tegyen meg.
Más gépjármű vontatása

► A hátsó lökhárítón pattintsa ki a burkolatot alulról a laposfejű csavarhúzóval.► Csavarja be a vonószemet ütközésig.
► Szerelje fel a vontatórudat.► Kapcsolja be a vontatott gépjármű elakadásjelzőjét.► Lassan induljon el, alacsony sebességgel haladjon, és csak rövid távot tegyen meg.
Ha a gépjármű BlueHDi 120 S&S EAT6
motorral és napfénytetővel vagy
pótkerékkel lett felszerelve, tilos más
gépjármű vontatása.

165
Műszaki adatok

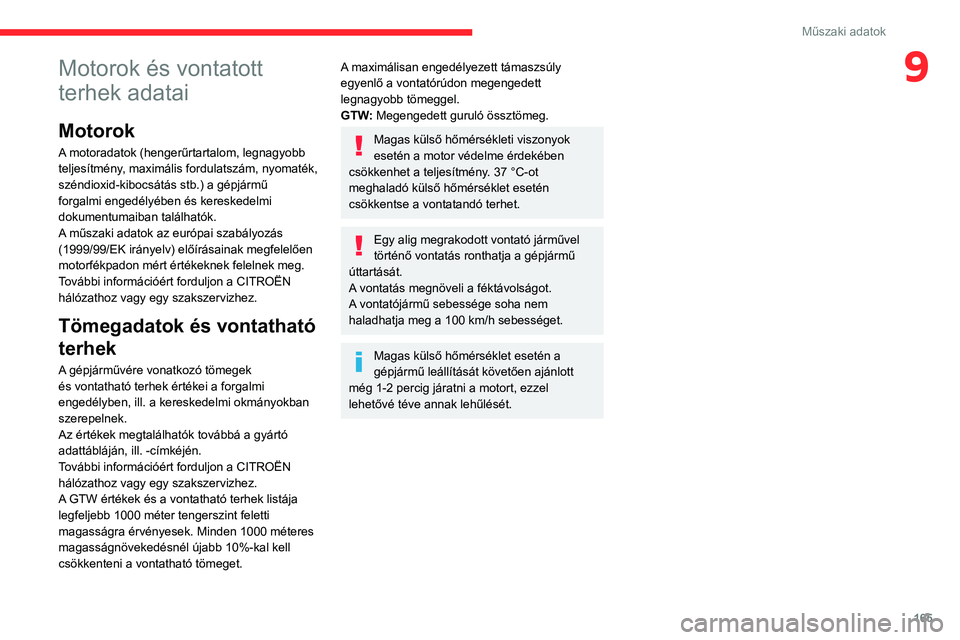

9Motorok és vontatott
terhek adatai
Motorok
A motoradatok (hengerűrtartalom, legnagyobb
teljesítmény, maximális fordulatszám, nyomaték,
széndioxid-kibocsátás stb.) a gépjármű
forgalmi engedélyében és kereskedelmi
dokumentumaiban találhatók.
A műszaki adatok az európai szabályozás
(1999/99/EK irányelv) előírásainak megfelelően
motorfékpadon mért értékeknek felelnek meg.
További információért forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Tömegadatok és vontatható
terhek
A gépjárművére vonatkozó tömegek
és vontatható terhek értékei a forgalmi
engedélyben, ill. a kereskedelmi okmányokban
szerepelnek.
Az értékek megtalálhatók továbbá a gyártó
adattábláján, ill. -címkéjén.
További információért forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A GTW értékek és a vontatható terhek listája
legfeljebb 1000 méter tengerszint feletti
magasságra érvényesek. Minden 1000 méteres
magasságnövekedésnél újabb 10%-kal kell
csökkenteni a vontatható tömeget.
A maximálisan engedélyezett támaszsúly
egyenlő a vontatórúdon megengedett
legnagyobb tömeggel.
GTW: Megengedett guruló össztömeg.
Magas külső hőmérsékleti viszonyok
esetén a motor védelme érdekében
csökkenhet a teljesítmény. 37 °C-ot
meghaladó külső hőmérséklet esetén
csökkentse a vontatandó terhet.
Egy alig megrakodott vontató járművel
történő vontatás ronthatja a gépjármű
úttartását.
A vontatás megnöveli a féktávolságot.
A vontatójármű sebessége soha nem
haladhatja meg a 100 km/h sebességet.
Magas külső hőmérséklet esetén a
gépjármű leállítását követően ajánlott
még 1-2 percig járatni a motort, ezzel
lehetővé téve annak lehűlését.

166
Műszaki adatok
Motorok és vontatható tömegek – BENZIN
MotorPureTech 110 S&SPureTech 110 S&S
Sebességváltó Manuális, 5
fokozatú (BVM5)Automata, 6
fokozatú (EAT6)Manuális, 6
fokozatú (BVM6)Automata, 6
fokozatú (EAT6)Manuális, 6
fokozatú (BVM6)
Kód EB2DT
(Euro 6.1)EB2ADT(Euro 6.2)EB2ADT(Euro 6.3)
Modellkódok: 2R...HNZBHNZWHNPJHNPXHNPM
Hengerűrtartalom (cm
3) 11991199119911991199
Max. teljesítmény: EK-szabvány (kW) 8181818181
Üzemanyag ÓlommentesÓlommentesÓlommentesÓlommentesÓlommentes
Fékezett utánfutó (a GTW határértéken
belül) 10 vagy 12%-os lejtőn (kg) 840
840840840840
Fékezetlen utánfutó (kg) 600600600600600
Maximálisan engedélyezett támaszsúly
(kg) 65
65656565

167
Műszaki adatok
9MotorPureTech 110PureTech 130 S&S
Sebességváltó Automata, 6 fokozatú (EAT6)Manuális, 6 fokozatú (BVM6)Automata, 6 fokozatú (EAT6)
Kód EB2DTM
(Euro 6.1)EB2DTSM(Euro 6.1)EB2ADTS(Euro 6.3)
Modellkódok: 2R...HNVWHNYHHNS1
Hengerűrtartalom (cm
3) 1199 11991199
Max. teljesítmény: EK-szabvány (kW) 819696
Üzemanyag ÓlommentesÓlommentesÓlommentes
Fékezett utánfutó (a GTW határértéken
belül) 10 vagy 12%-os lejtőn (kg) 840
840840
Fékezetlen utánfutó (kg) 620620620
Maximálisan engedélyezett támaszsúly (kg) 656565

168
Műszaki adatok
Méretek (mm)
A méreteket terhelés nélküli gépjárművön
mérték.

0RWRURNpVYRQWDWKDWyW|\
PHJHN
