CITROEN C3 PICASSO 2014 Instrukcja obsługi (in Polish)

.Wprowadzenie
9

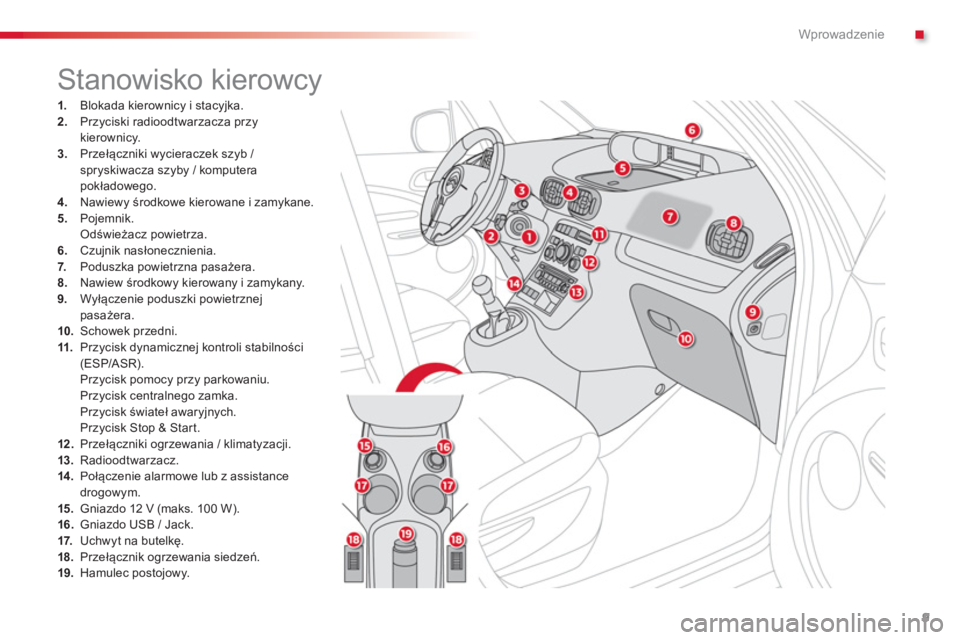

1. Blokada kierownicy i stacyjka. 2.Przyciski radioodtwarzacza przykierownicy.3.Przełączniki wycieraczek szyb / spryskiwacza szyby / komputera pokładowego. 4.
Nawiewy środkowe kierowane i zamykane.
5. Pojemnik.

Odświeżacz powietrza.
6.Czujnik nasłonecznienia.
7. Poduszka powietrzna pasażera.8.Nawiew środkowy kierowany i zamykany.9.
Wyłączenie poduszki powietrznejpasażera.10.Schowek przedni. 11.
Przycisk dynamicznej kontroli stabilności(ESP/ASR).
Przycisk pomocy przy parkowaniu.
Przycisk centralnego zamka.
Przycisk świateł awaryjnych.
Przycisk Stop & Star t.12 . Przełączniki ogrzewania / klimatyzacji.13.Radioodtwarzacz. 14 .Połączenie alarmowe lub z assistance drogowym. 15.Gniazdo 12 V (maks. 100 W).16.
Gniazdo USB / Jack.
17.Uchwyt na butelkę. 18.Przełącznik ogrzewania siedzeń. 19.
Hamulec postojowy.

Stanowisko kierowcy

Wprowadzenie
10

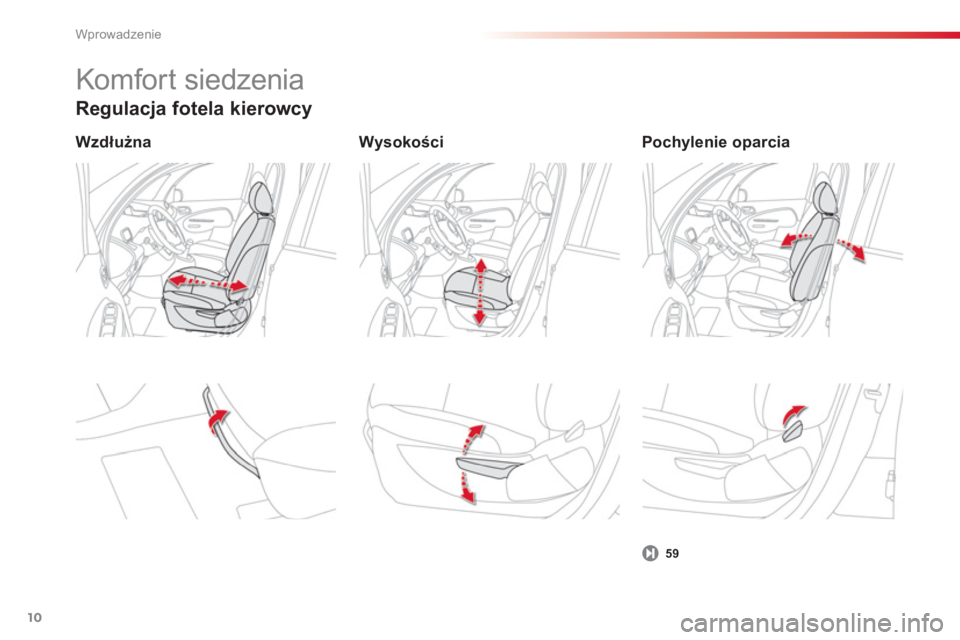

Regulacja fotela kierowcy
Wzdłużna
59


Pochylenie oparcia

Wysokości

Komfort siedzenia

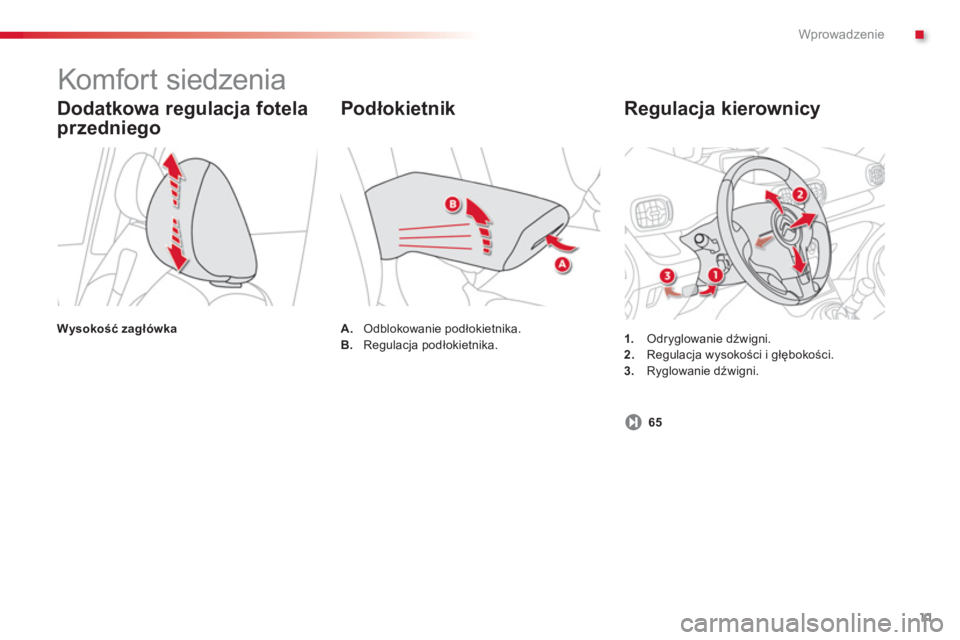

.Wprowadzenie
11

Regulacja kierownicy
1.
Odryglowanie dźwigni.2.Regulacja wysokości i głębokości. 3.Ryglowanie dźwigni.


Dodatkowa regulacja fotela
przedniego
Wysokość zagłówka
Podłokietnik
A.
Odblokowanie podłokietnika.
B. Regulacja podłokietnika.


Komfort siedzenia
65

Wprowadzenie
12

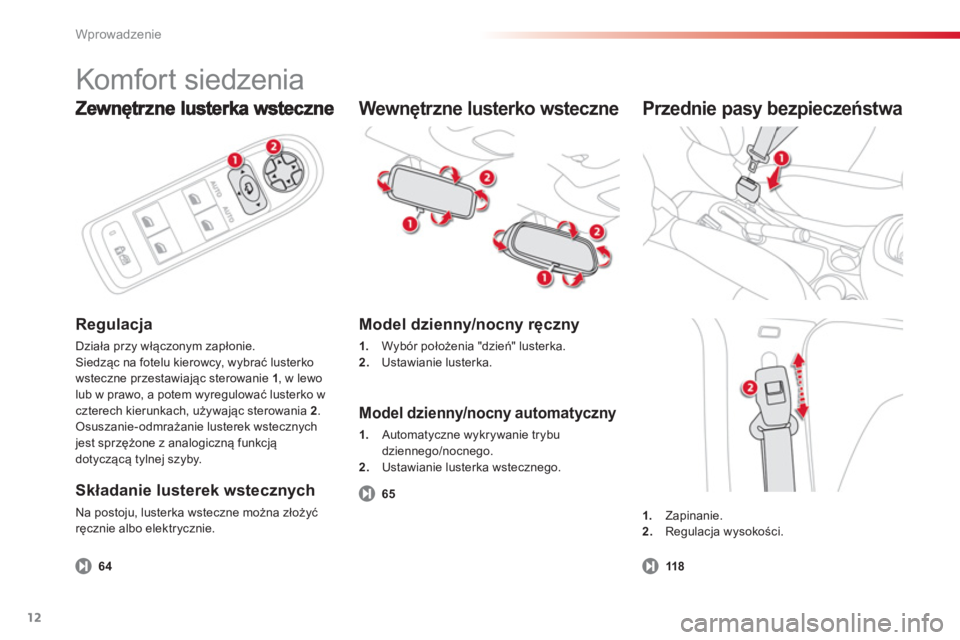

Regulacja
Działa przy włączonym zapłonie.
Siedząc na fotelu kierowcy, wybrać lusterko
wsteczne przestawiając sterowanie 1, w lewo
lub w prawo, a potem wyregulować lusterko w czterech kierunkach, używając sterowania 2.Osuszanie-odmrażanie lusterek wstecznychjest sprzężone z analogiczną funkcjądotyczącą tylnej szyby.


Wewnętrzne lusterko wsteczne


Model dzienny/nocny ręczny
1.Wybór położenia "dzień" lusterka.
2. Ustawianie lusterka.



Przednie pasy bezpieczeństwa
1.
Zapinanie. 2.Regulacja wysokości. 65
118
Składanie lusterek wstecznych
Na postoju, lusterka wsteczne można złożyü ręcznie albo elektrycznie.
6
4
Komfort siedzenia


Model dzienny/nocny automatyczny
1.Automatyczne wykrywanie trybu
dziennego/nocnego.2.Ustawianie lusterka wstecznego.

.Wprowadzenie
13

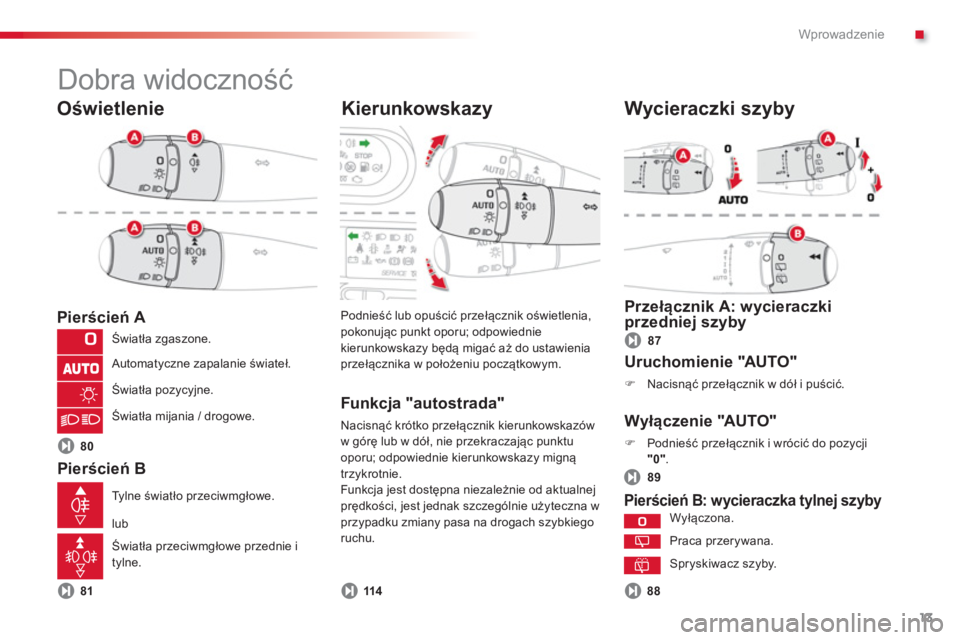

Oświetlenie


Pierścień A

Pierścień B Podnieść lub opuścić przełącznik oświetlenia,pokonując punkt oporu; odpowiednie kierunkowskazy będą migać aż do ustawieniaprzełącznika w położeniu początkowym.
Kierunkowskazy


Uruchomienie "AUTO"
)Nacisnąć przełącznik w dół i puścić.


Pierścień B: wycieraczka tylnej szyby
8188 Światła z
gaszone.
Automat
yczne zapalanie świateł.
Światła poz
ycyjne.
Światła mi
jania / drogowe.
T
ylne światło przeciwmgłowe.

lub
Światła przeciwmgłowe przednie i
t
ylne. W
yłączona.
Praca przer
ywana.
Spryskiwacz szyby.

Przełącznik A: wycieraczki przedniej szyby


Wycieraczki szyby


Wyłączenie "AUTO"
)Podnieść przełącznik i wrócić do pozycji "0".
114
Funkcja "autostrada"
Nacisnąć krótko przełącznik kierunkowskazów w górę lub w dół, nie przekraczając punktu
oporu; odpowiednie kierunkowskazy migną
trzykrotnie.
Funkcja jest dostępna niezależnie od aktualnej prędkości, jest jednak szczególnie użyteczna wprzypadku zmiany pasa na drogach szybkiego ruchu.

Dobra widoczność
87
89
80

Wprowadzenie
14

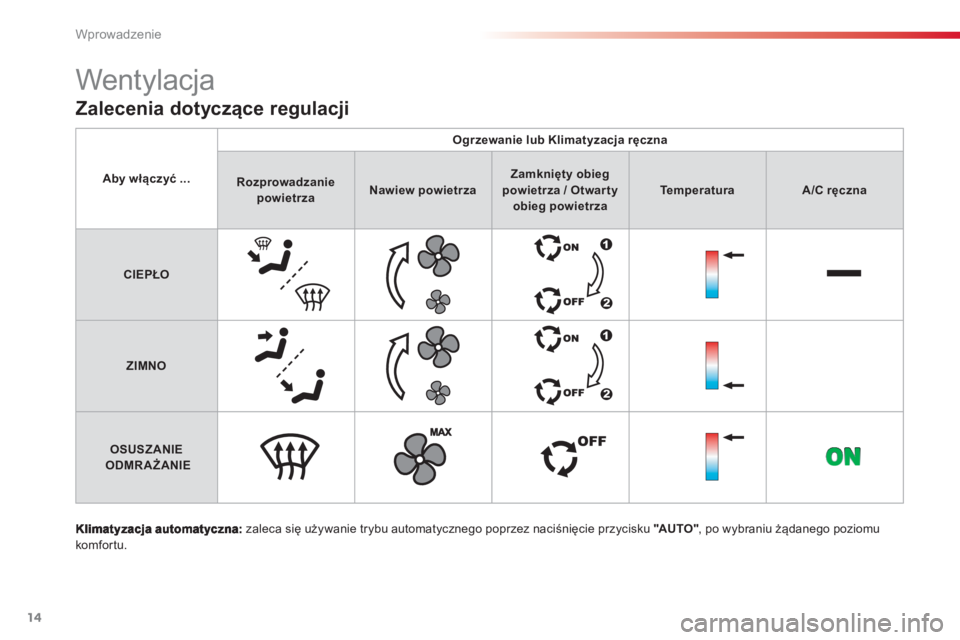

zaleca się używanie trybu automatycznego poprzez naciśnięcie przycisku "AUTO", po wybraniu żądanego poziomu
komfortu.
Zalecenia dotyczące regulacji

Wentylacja
Aby włączyć ...
Ogrzewanie lub Klimatyzacja ręczna
RozprowadzaniepowietrzaNawiew powietrzaZamknięty obiegpowietrza / Otwar tyobieg powietrzaTemperaturaA/C ręczna
CIEPŁO











ZIMNO











OSUSZANIEODMRAŻANIE

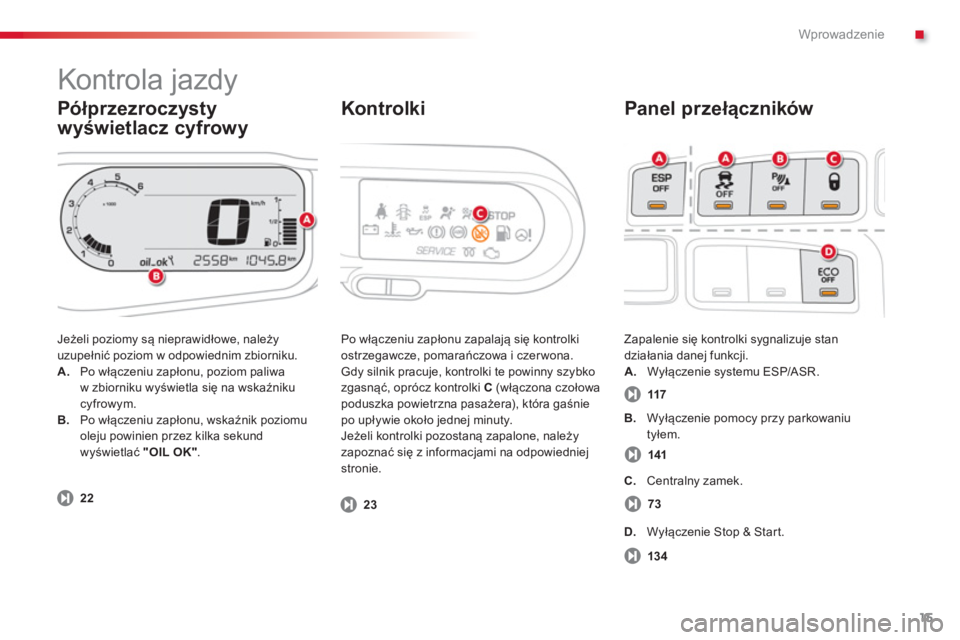

.Wprowadzenie
15

Półprzezroczysty
wyświetlacz cyfrowy


Panel przełączników

Jeżeli poziomy są nieprawidłowe, należy
uzupełnić poziom w odpowiednim zbiorniku.
A.Po włączeniu zapłonu, poziom paliwa
w zbiorniku wyświetla się na wskaźnikucyfrowym. B.Po włączeniu zapłonu, wskaźnik poziomu
oleju powinien przez kilka sekund
w
yświetlać "OIL OK"
. Zapalenie się kontrolki s
ygnalizuje stan
działania danej funkcji. A.Wyłączenie systemu ESP/ASR. Po włączeniu zapłonu zapala
ją się kontrolkiostrzegawcze, pomarańczowa i czer wona.
Gdy silnik pracuje, kontrolki te powinny szybko
zgasnąć, oprócz kontrolki C
(włączona czołowa
poduszka powietrzna pasażera), która gaśnie
po upływie około jednej minuty.
Jeżeli kontrolki pozostaną zapalone, należy
zapoznać się z in
formacjami na odpowiedniej stronie.


Kontrolki

Kontrola jazdy
2223117
141
73
134
B. Wyłączenie pomocy przy parkowaniu
tyłem.
C.
Centralny zamek.
D.Wyłączenie Stop & Start.

Wprowadzenie
16

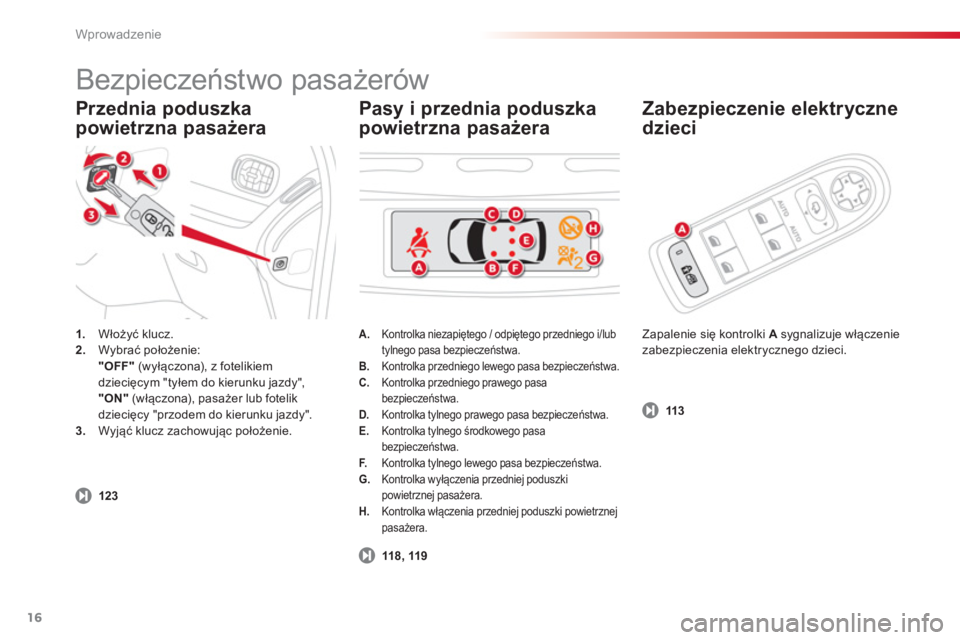

Przednia poduszka
powietrzna pasażera
Zabezpieczenie elektr
yczne
dzieci
1.
Włożyü klucz.2.
Wybrać położenie:
"OFF"
(wyłączona), z fotelikiemdziecięcym "tyłem do kierunku jazdy",
"ON"
(włączona), pasażer lub fotelik dziecięcy "przodem do kierunku jazdy".3.
Wyjąć klucz zachowując położenie. Zapalenie się kontrolki
Asygnalizuje włączenie
zabezpieczenia elektrycznego dzieci.A.Kontrolka niezapiętego / odpiętego przedniego i/lub
tylnego pasa bezpieczeństwa.B.Kontrolka przedniego lewego pasa bezpieczeństwa.C.Kontrolka przedniego prawego pasa
bezpieczeństwa.
D.
Kontrolka tylnego prawego pasa bezpieczeństwa.E.Kontrolka tylnego środkowego pasa
bezpieczeństwa.
F. Kontrolka tylnego lewego pasa bezpieczeństwa.G.
Kontrolka wyłączenia przedniej poduszki
powietrznej pasażera. H.Kontrolka włączenia przedniej poduszki powietrznejpasażera.


Pasy i przednia poduszka
powietrzna pasażera

Bezpieczeństwo pasażerów
123
118, 119
113

.Wprowadzenie
17

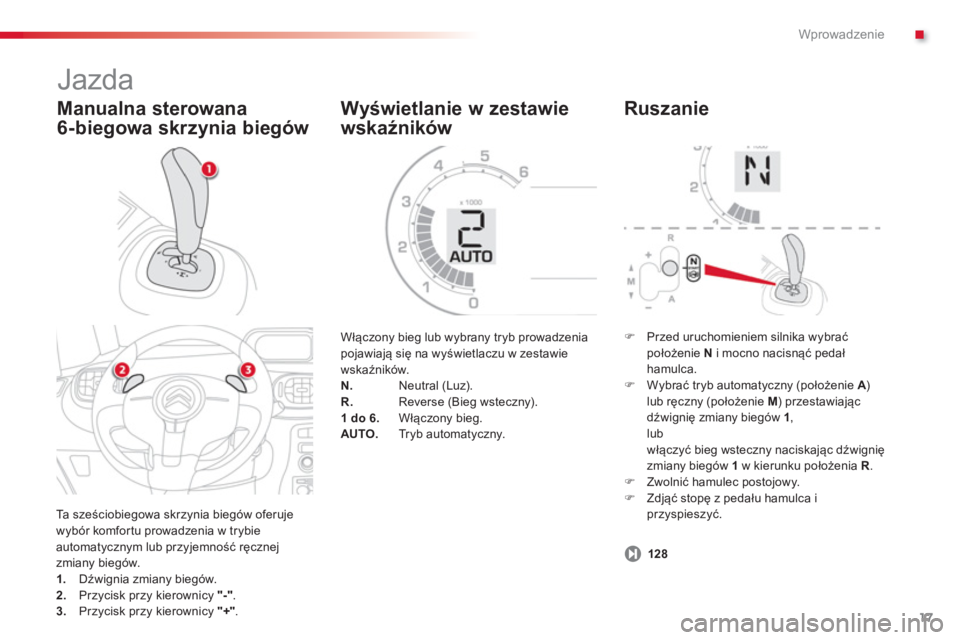

Jazda

Ta s z eściobiegowa skrzynia biegów oferuje wybór komfortu prowadzenia w trybie
automatycznym lub przyjemność ręcznejzmiany biegów.1.Dźwignia zmiany biegów.2.
Przycisk przy kierownicy "-".3.
Przycisk przy kierownicy "+".
Włączony bieg lub wybrany tryb prowadzenia pojawiają się na wyświetlaczu w zestawie
wskaźników.N.Neutral (Luz).R.
Reverse (Bieg wsteczny).1 do 6.Włączony bieg. AUTO.
Tryb automatyczny.
)
Przed uruchomieniem silnika wybrać
położenie Ni mocno nacisnąć pedał hamulca.)
Wybrać tryb automatyczny (położenie A)Alub ręczny (położenie M ) przestawiając
dźwignię zmiany biegów 1,
l
ub
włączyć bieg wsteczny naciskając dźwignię
zmiany biegów 1w kierunku położenia R . )
Zwolnić hamulec postojowy. )
Zdjąć stopę z pedału hamulca i
przyspieszyć.


Manualna sterowana
6-bie
gowa skrzynia biegówW
yświetlanie w zestawie
wskaźników
Ruszanie
128

Wprowadzenie
18
Jazda

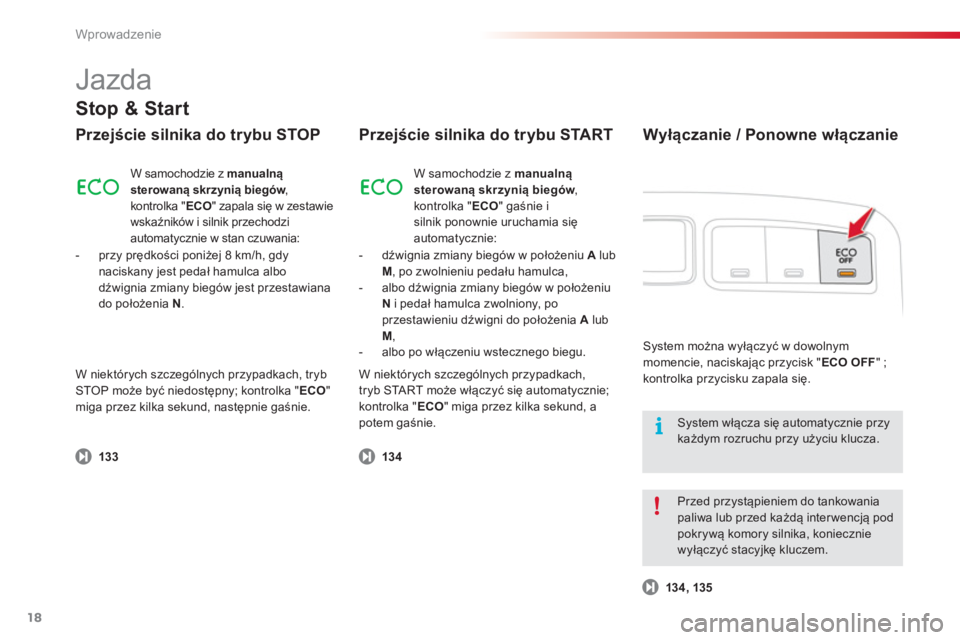

Przejście silnika do trybu STOP



- dźwignia zmiany bieg
