CITROEN C4 2011 InstruksjonsbØker (in Norwegian)
Manufacturer: CITROEN, Model Year: 2011, Model line: C4, Model: CITROEN C4 2011Pages: 324, PDF Size: 10.31 MB
Page 21 of 324
19
OVERSIKT OVER BILEN
SIKKERHET FOR PASSASJERENE . OPPSTA R T
Kollisjonspute foran påpassasjersiden
Sikkerhetsbelte og kollisjonspute
foran på passasjerplassenKontakt
1.
Åpning av hanskerom.
2.
Sette inn nøkkelen.
3.
Velge posisjonen:
"OFF"
(nøytralisering), med trans-
port av barnesete med "ryggen i
kjøreretning",
"ON"
(aktivering), med forsetepas-
sasjer eller barnesete med "ansiktet
i kjøreretning".
4.
Ta ut nøkkelen uten å endre posisjon.
138
A.
Kontrollampe for ikke-fastspent/løsnet
sikkerhetsbelte venstre plass foran.
B.
Kontrollampe for ikke-fastspent/løsnet
sikkerhetsbelte høyre plass foran.
C.
Kontrollampe for ikke fastspent/løsnet
sikkerhetsbelte høyre plass bak.
D.
Kontrollampe for ikke-fastspent/løsnet
sikkerhetsbelte på midtre plass bak.
E.
Kontrollampe for ikke-fastspent/løsnet
sikkerhetsbelte venstre plass bak.
F.
Kontrollampe for nøytralisering av
kollisjonspute på førerplassen foran.
G.
Kontrollampe for aktivering av kolli-
sjonspute på passasjerplassen foran.
135, 139
1.
Posisjon Stopp
.
2.
Posisjon Tenning
.
3.
Posisjon Oppstart
.
82
Når tenningen settes på og slås av,
foretar speedometernålen, segmen-
tene i turtelleren og drivstoffmåleren et
fullt utslag og går tilbake til 0.
Page 22 of 324

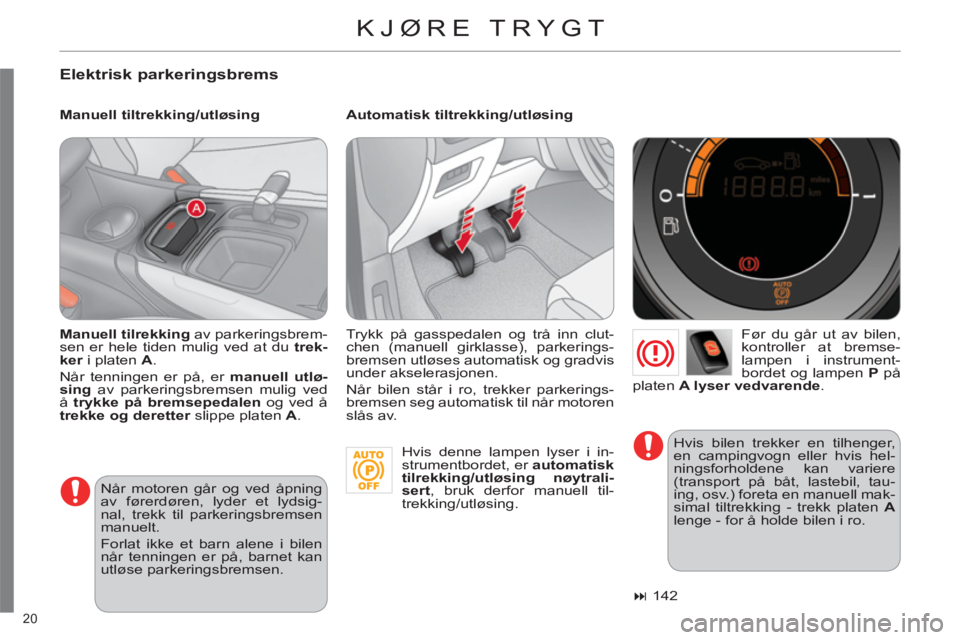

20
KJØRE TRYGT
Elektrisk parkeringsbrems
Manuell tiltrekking/utløsing
Automatisk tiltrekking/utløsing
Før du går ut av bilen,
kontroller at bremse-
lampen i instrument-
bordet og lampen P
på
platen A
lyser vedvarende.
Manuell tilrekking
av parkeringsbrem-
sen er hele tiden mulig ved at du trek-
ker
i platen A.
Når tenningen er på, er manuell utlø-
sing
av parkeringsbremsen mulig ved
å trykke på bremsepedalen
og ved å
trekke
og deretter
slippe platen A
. Trykk på gasspedalen og trå inn clut-
chen (manuell girklasse), parkerings-
bremsen utløses automatisk og gradvis
under akselerasjonen.
Når bilen står i ro, trekker parkerings-
bremsen seg automatisk til når motoren
slås av.
142
Når motoren går og ved åpning
av førerdøren, lyder et lydsig-
nal, trekk til parkeringsbremsen
manuelt.
Forlat ikke et barn alene i bilen
når tenningen er på, barnet kan
utløse parkeringsbremsen. Hvis bilen trekker en tilhenger,
en campingvogn eller hvis hel-
ningsforholdene kan variere
(transport på båt, lastebil, tau-
ing, osv.) foreta en manuell mak-
simal tiltrekking - trekk platen A
lenge - for å holde bilen i ro. Hvis denne lampen lyser i in-
strumentbordet, er automatisk
tilrekking/utløsing nøytrali-
sert
, bruk derfor manuell til-
trekking/utløsing.
Page 23 of 324

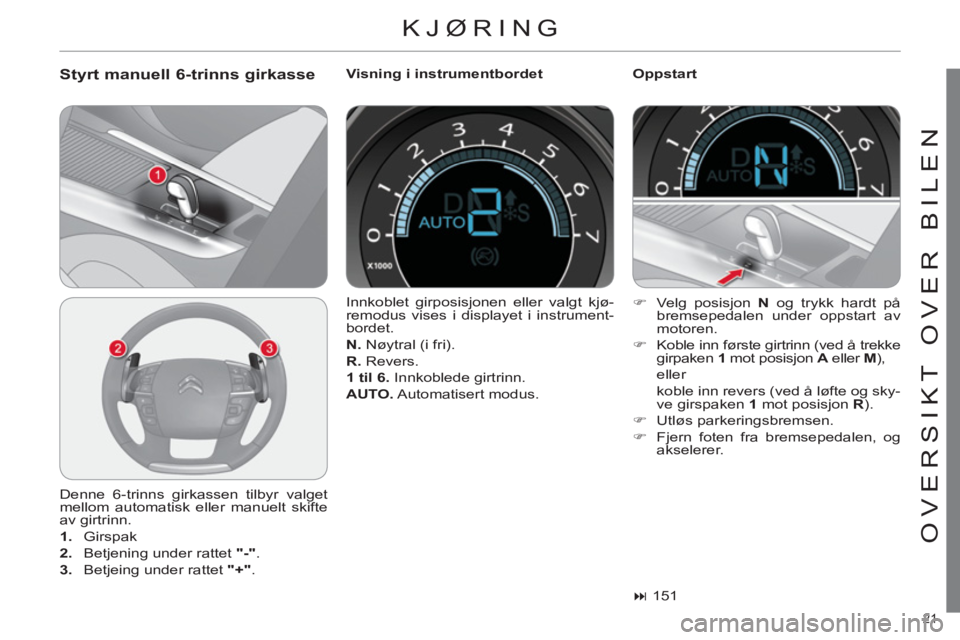

21
OVERSIKT OVER BILEN
KJØRING
Styrt manuell 6-trinns girkasse
Visning i instrumentbordet
Oppstart
Denne 6-trinns girkassen tilbyr valget
mellom automatisk eller manuelt skifte
av girtrinn.
1.
Girspak
2.
Betjening under rattet "-"
.
3.
Betjeing under rattet "+"
.
Innkoblet girposisjonen eller valgt kjø-
remodus vises i displayet i instrument-
bordet.
N.
Nøytral (i fri).
R.
Revers.
1 til 6.
Innkoblede girtrinn.
AUTO.
Automatisert modus.
)
Velg posisjon N
og trykk hardt på
bremsepedalen under oppstart av
motoren.
)
Koble inn første girtrinn (ved å trekke
girpaken 1
mot posisjon A
eller M
),
eller
koble inn revers (ved å løfte og sky-
ve girspaken 1
mot posisjon R
).
)
Utløs parkeringsbremsen.
)
Fjern foten fra bremsepedalen, og
akselerer.
151
Page 24 of 324

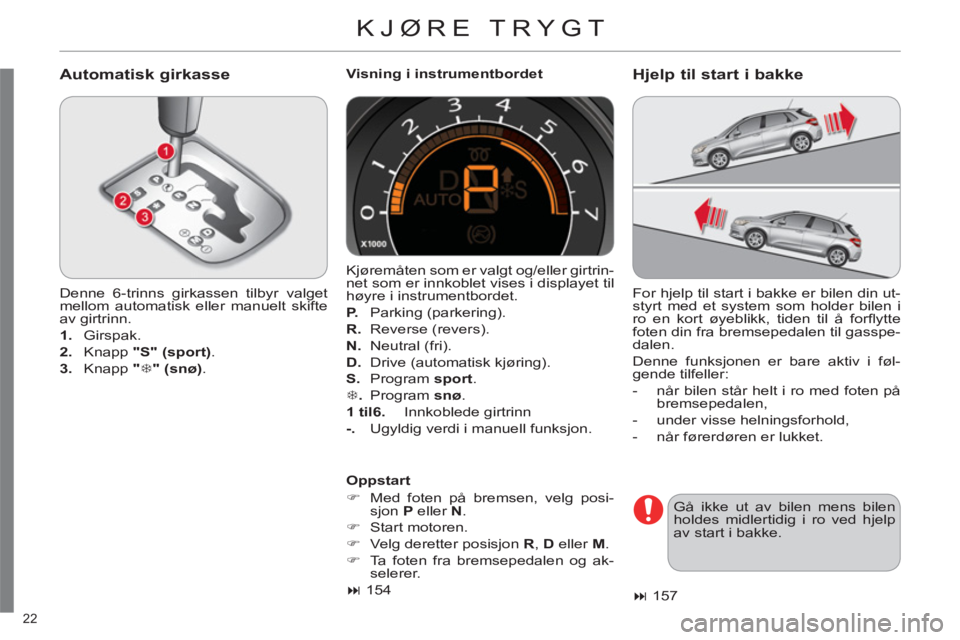

22
KJØRE TRYGT
Automatisk girkasse
Denne 6-trinns girkassen tilbyr valget
mellom automatisk eller manuelt skifte
av girtrinn.
1.
Girspak.
2.
Knapp "S" (sport)
.
3.
Knapp " 7
" (snø)
.
Visning i instrumentbordet
Oppstart
)
Med foten på bremsen, velg posi-
sjon P
eller N
.
)
Start motoren.
)
Velg deretter posisjon R
, D
eller M
.
)
Ta foten fra bremsepedalen og ak-
selerer.
154
Hjelp til start i bakke
Kjøremåten som er valgt og/eller girtrin-
net som er innkoblet vises i displayet til
høyre i instrumentbordet.
P.
Parking (parkering).
R.
Reverse (revers).
N.
Neutral (fri).
D.
Drive (automatisk kjøring).
S.
Program sport
.
7
.
Program snø
.
1 til6.
Innkoblede girtrinn
-.
Ugyldig verdi i manuell funksjon. For hjelp til start i bakke er bilen din ut-
styrt med et system som holder bilen i
ro en kort øyeblikk, tiden til å forfl ytte
foten din fra bremsepedalen til gasspe-
dalen.
Denne funksjonen er bare aktiv i føl-
gende tilfeller:
- når bilen står helt i ro med foten på
bremsepedalen,
- under visse helningsforhold,
- når førerdøren er lukket.
157
Gå ikke ut av bilen mens bilen
holdes midlertidig i ro ved hjelp
av start i bakke.
Page 25 of 324
23
OVERSIKT OVER BILEN
KJØRE TRYGT
Stopp & Start
Motoren skifter til STOP-modus
Motoren skifter til START-modus
Nøytralisering/Reaktivering
I visse tilfeller er STOP-modus ikke til-
gjengelig; lampen "ECO"
blinker noen
sekunder, og slukker.
- med en manuell girkasse;
ved en
hastighet under 20 km/t, sett girspa-
ken og slipp clutchpedalen,
- med en styrt manuell 6-trinns gir-
kasse;
i en hastighet under 8 km/t,
trykk inn bremsepedalen eller sett
girspaken i posisjon N
.
158
- med en manuell girkasse
; når du
trykker inn clutchpedalen,
- med en styrt manuell 6-trinns gir-
kasse;
●
med girspaken i posisjon A
eller M
,
når du slipper bremsepedalen,
●
eller girspaken i posisjon N
og
uten å trykke på bremsepedalen,
skift til posisjon A
eller M
,
●
eller når du kobler inn revers.
I visse tilfeller, kan START-modus ut-
løse seg automatisk; lampen "ECO"
blinker i noen sekunder og slukker.
159
Du kan til enhver tid nøytralisere syste-
met ved å trykke på betjeningen "ECO
OFF"
; lampen på tasten tennes.
160
Lampen "ECO"
slukker og mo-
toren starter: Lampen "ECO"
tennes i instru-
mentbordet og motoren stanser:
Systemet reaktiveres seg auto-
matisk ved hver oppstart med
nøkkelen.
Før påfylling av drivstoff eller før
ethvert inngrep under panseret;
slå systematisk av tenningen
med nøkkelen.
Page 26 of 324
24
KJØRE TRYGT
Overvåking av dødvinkler
Oppmålig av ledig plass
En av disse meldingene kommer opp
for å vise deg vanskelighetsnivået til
manøveren.
)
Aktiver funksjonen ved å trykke
på betjening A
; knappen på tasten
tennes.
Lampen som sitter i det utvendige speil-
et tennes for å varsle deg om at det er
kommet en bil inn i detekteringsonen til
dødvinkel.
162
)
Velg funksjonen ved å trykke på be-
tjening B
; korresponderende lampe
tennes i instrumentbordet.
)
Påvirk blinklyset på samme side
som plassen som skal måles opp;
en melding kommer opp som be-
krefter oppmålingene som pågår.
)
Kjør i en hastigher under 20 km/t
under oppmålingen.
- Parkering er mulig.
- Parkering er vanskelig.
- Parkering anbefales ikke.
170
Page 27 of 324
25
OVERSIKT OVER BILEN
KJØRING
Hastighetsbegrenser "LIMIT"
Cruisekontroll "CRUISE"Visning i instrumentbordet
Cruisekontroll
1.
Valg/Stans av hastighetsbegrenser.
2.
Redusere den programmerte verdien.
3.
Øke den programmerte verdien.
4.
Sett på/slå av hastighetsbegrensingen.
5.
Visning av listen over lagrede has-
tigheter.
165
166
1.
Velge/Slå av cruisekontrollen.
2.
Programmering av en hastig-
het/Redusere den programmerte
verdien.
3.
Programmering av en hastighet/Øke
den programmerte hastigheten.
4.
Sette på/Gjenoppta cruisekontrollen.
5.
Visning av listen over lagrede has-
tigheter.
165
168
Cruisekontrollen eller hastighetsbe-
grenseren vises i instrumentbordet når
funksjonen er valgt.
Reguleringene skal gjøres når motoren
går.
For at en hastighet skal kunne pro-
grammes eller aktiveres, må bilen kjøre
i en hastighet på over 40 km/t, minst i
4. gir for en bil med manuell girkasse
(i 2. girtrinn for bil med styrt manuell
6-trinns girkasse eller automatisk gir-
kasse)
Hastighetsbegrenser
Page 28 of 324
26
Page 29 of 324
1
KONTROLL under KJØRING
27
TOFARGET INSTRUMENTBORD UTEN BILRADIO
Instrumenter o
g display
1.
Turteller (x 1 000 o/min eller rpm).
2.
Indikator for skifte av girtrinn på
manuell girkasse eller posisjon til
girvelger på styrt manuell- eller au-
tomatisk girkasse.
3.
Anvisninger cruisekontroll eller has-
tighetsbegrenser.
4.
Speedometer.
5.
Indikator for oljenivå motor.
6.
Vedlikeholdindikator
(km eller miles) deretter,
teller for totalt kjørte kilometer.
Disse to funksjonene vises fortløpende
når tenningen settes på.
Indikator for belysningsnivå med
reostat (under reguleringen).
7.
Tripteller.
8.
Drivstoffmåler og tilhørende lampe
for minimumsnivå ( a
eller b
avhen-
gig av versjon).
9.
Klokkeslett.
Betjeningstaster
A.
Reostat belysning (tilgjengelig i
nattmodus).
B.
Opphenting av vedlikeholdsinfor-
masjon.
Nullstilling av vedlikeholdsindikator
eller tripteller.
A
og B.
Tilgang til regulering av klokke-
slett og valg av måleenheter.
Page 30 of 324
1
28
TOFARGET INSTRUMENTBORD MED BILRADIO
Instrumenter o
g display
A.
Reostat belysning (tilgjengelig i
nattmodus).
B.
Opphenting av vedlikeholdsinfor-
masjon.
Nullstilling av vedlikeholdsindikator
og tripteller.
7.
Vedlikeholdsindikator
(km eller miles) deretter,
teller for totalt kjørte kilometer.
Disse to funksjonene vises fortløpe-
nde når tenningen settes på.
Indikator for belysningsnivå med
reostat (under reguleringen).
8.
Tripteller.
9.
Drivstoffmåler og tilhørende lampe
for minimumsnivå ( a
eller b
avhen-
gig av versjon).
10.
Autonomi (km eller miles).
Betjeningstaster
1.
Turteller (x 1 000 o/min eller rpm).
2.
Indikator for skifte av girtrinn på
manuell girkasse eller posisjon til
girvelger på styrt manuell- eller au-
tomatisk girkasse.
3.
Speedometer.
4.
Anvisninger cruisekontroll eller has-
tighetsbegrenser.
5.
Digitalt speedometer (km/h eller mph).
6.
Indikator for oljenivå motor.
