CITROEN C4 2011 InstruktionsbÖcker (in Swedish)

1
INSTRUMENTTAVLAN
39










Lampor som indikerar tillslag
Om någon av följande kontrollampor tänds betyder det att motsvarande system har aktiverats.
Den kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer




Blinkers,
vänster


Blinkar med
ljudsignal. Belysningsreglaget förs
nedåt.


Blinkers,
höger


Blinkar med
ljudsignal. Belysningsreglaget förs
uppåt.


Varningsblinkers



Blinkar med
summer. Reglaget på
instrumentbrädan för
varningsblinkers aktiveras. Vänster och höger blinkers samt
tillhörande kontrollampor blinkar
samtidigt.


Positionsljus


Fast sken. Belysningsreglaget är ställt på
"Positionsljus".


Halvljus


Fast sken. Belysningsreglaget står i läget
"Halvljus".


Helljus


Fast sken. Belysningsreglaget dras mot
dig. Dra i reglaget för att återgå till halvljus.


Dimstrålkastare
fram

Fast sken. Dimstrålkastarna fram är
aktiverade. Vrid ringen på reglaget bakåt två gånger
för att avaktivera dimstrålkastarna.


Dimljus bak


Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att
avaktivera dimljusen.

1
INSTRUMENTTAVLAN
40

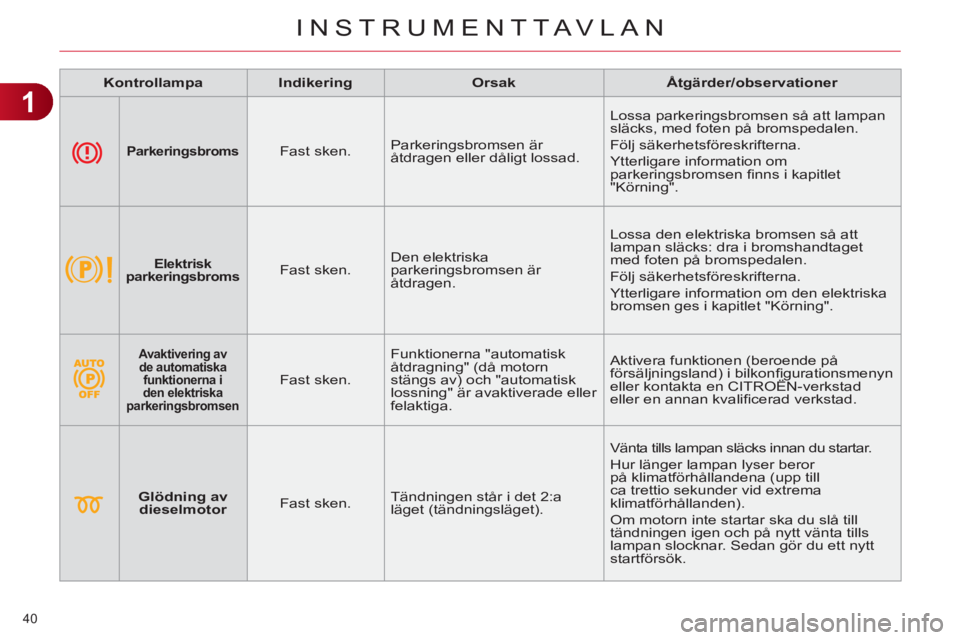

Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Parkeringsbroms



Fast sken. Parkeringsbromsen är
åtdragen eller dåligt lossad. Lossa parkeringsbromsen så att lampan
släcks, med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om
parkeringsbromsen fi nns i kapitlet
"Körning".


Elektrisk
parkeringsbroms



Fast sken. Den elektriska
parkeringsbromsen är
åtdragen. Lossa den elektriska bromsen så att
lampan släcks: dra i bromshandtaget
med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om den elektriska
bromsen ges i kapitlet "Körning".


Avaktivering av
de automatiska
funktionerna i
den elektriska
parkeringsbromsen




Fast sken. Funktionerna "automatisk
åtdragning" (då motorn
stängs av) och "automatisk
lossning" är avaktiverade eller
felaktiga. Aktivera funktionen (beroende på
försäljningsland) i bilkonfi gurationsmenyn
eller kontakta en CITROËN-verkstad
eller en annan kvalifi cerad verkstad.


Glödning

av

dieselmotor


Fast sken. Tändningen står i det 2:a
läget (tändningsläget). Vänta tills lampan släcks innan du startar.
Hur länger lampan lyser beror
på klimatförhållandena (upp till
ca trettio sekunder vid extrema
klimatförhållanden).
Om motorn inte startar ska du slå till
tändningen igen och på nytt vänta tills
lampan slocknar. Sedan gör du ett nytt
startförsök.

1
41

Krockkudde på
passagerarsidan


Fast sken i
displayen med
indikeringslampor
för
bältespåminnare
och
passagerarens
frontkrockkudde. Reglaget som sitter i
handskfacket har ställts i
läget "ON"
.
Frampassagerarens
krockkudde är aktiverad.
I det här fallet får du inte
installera en bakåtvänd
bilbarnstol. Ställ reglaget i läget " OFF
" om du
vill koppla ur frampassagerarens
krockkudde.
I det här fallet går det bra att installera en
bakåtvänd barnstol.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer




Stop & Start


Fast sken. Stop & Start-systemet har
ställt motorn i STOP-läge
efter att bilen har stannat
(rödljus, köbildning etc.) Kontrollampan släcks och motorn startar
automatiskt igen i START-läget, när du
vill köra iväg.

Blinkar några
sekunder och
släcks sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras
automatiskt. Se kapitlet "Körning - Stop & Start" för
särskild information om STOP- och
START-läget.


Parkeringsplatssensor



Fast sken. Funktionen för uppmätning av
lediga P-platser har valts. För att aktivera en mätning, ska
blinkersljuset på parkeringssidan
aktiveras och hastigheten får inte
överstiga 20 km/tim. Ett meddelande
visas när mätningen är avslutad.

Automatisk
torkning


Fast sken. Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan
är aktiverad.


Belysningsreostat



Fast sken. Belysningsreostaten håller på
att ställas in. Du kan ställa in belysningsnivån på
förarplatsen mellan 1 och 16.

1
INSTRUMENTTAVLAN
42










Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Krockkudde på
passagerarsidan




Fast sken i
instrumenttavlan och/
eller i modulen med
indikeringslampor
för bältespåminnare
och passagerarens
frontkrockkudde.

Reglaget som fi nns i handskfacket
har ställts i läge " OFF
".

Passagerarens främre
krockkudde är urkopplad. Ställ reglaget på " ON
" för att aktivera
passagerarens främre krockkudde.
I det här läget får ingen bakåtvänd
barnstol monteras här.


ESP/ASR


Fast sken. Knappen nere till vänster
på instrumentbrädan är
aktiverad. Dess kontrollampa
lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera
ESP/ASR-systemet. Kontrollampan
släcks.
ESP/ASR-systemet aktiveras automatiskt
då bilen startas.
Fr.o.m. cirka 50 km/tim återaktiveras
systemet automatiskt om det har
avaktiverats.

1
43

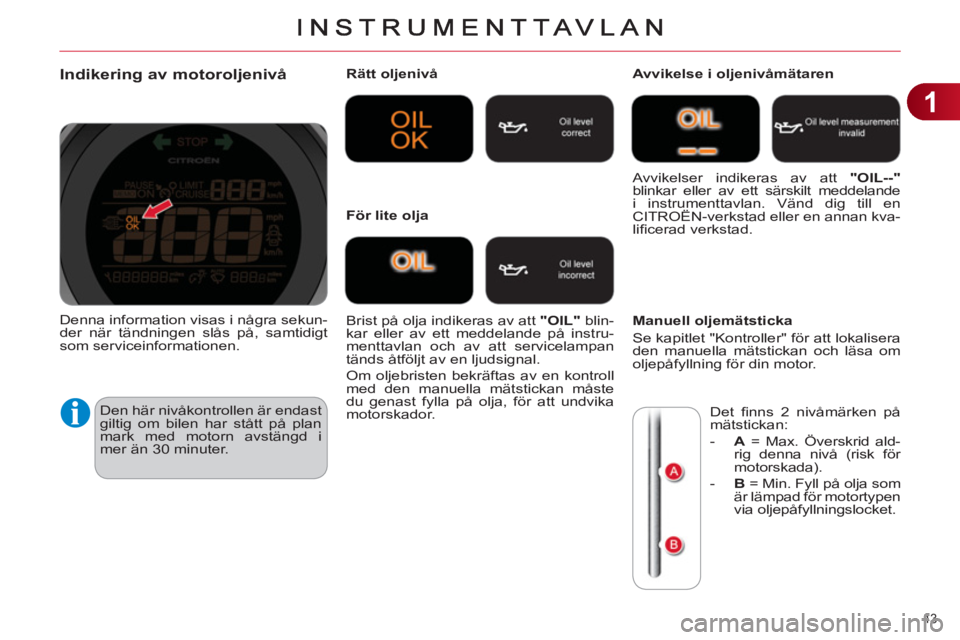

Indikering av motoroljenivå
Den här nivåkontrollen är endast
giltig om bilen har stått på plan
mark med motorn avstängd i
mer än 30 minuter.
Rätt oljenivå
Brist på olja indikeras av att "OIL"
blin-
kar eller av ett meddelande på instru-
menttavlan och av att servicelampan
tänds åtföljt av en ljudsignal.
Om oljebristen bekräftas av en kontroll
med den manuella mätstickan måste
du genast fylla på olja, för att undvika
motorskador.
Avvikelse i oljenivåmätaren

Manuell oljemätsticka
Se kapitlet "Kontroller" för att lokalisera
den manuella mätstickan och läsa om
oljepåfyllning för din motor.
För lite olja Avvikelser indikeras av att "OIL--"

blinkar eller av ett särskilt meddelande
i instrumenttavlan. Vänd dig till en
CITROËN-verkstad eller en annan kva-
lifi cerad verkstad.
Det fi nns 2 nivåmärken på
mätstickan:


- A
= Max. Överskrid ald-
rig denna nivå (risk för
motorskada).

- B
= Min. Fyll på olja som
är lämpad för motortypen
via oljepåfyllningslocket.

Denna information visas i några sekun-
der när tändningen slås på, samtidigt
som serviceinformationen.

1
INSTRUMENTTAVLAN
44
Serviceindikator
Den här informationen visas i någ-
ra sekunder när tändningen slås till.
Föraren informeras om hur lång tid som
återstår till nästa servicebesök, enligt
tillverkarens serviceprogram.
Denna tidpunkt beräknas från och med
den senaste nollställningen av indika-
torn. Den fastställs med hjälp av två
parametrar:


- körsträcka som tillryggalagts,

- den tid som förfl utit sedan det senaste
servicebesöket.
Över 3 000 km kvar till nästa service
När tändningen slås på visas ingen ser-
viceinformation i mitten av instrument-
tavlan.

Mellan 1 000 och 3 000 km kvar till
nästa service
När tändningen slås på och under någ-
ra sekunder visas nyckeln som symbo-
liserar servicearbeten. På raden som
visar mätarställningen eller i ett särskilt
meddelande i mitten av instrumenttav-
lan anges hur många kilometer som
återstår till nästa servicebesök.

Exempel:
2 800 km återstår före nästa
service.
Vid påslagning av tändningen och under
några sekunder visar displayen:

Under 1 000 km kvar till nästa service

Exempel:
900 km återstår före nästa
service.
När tändningen slås på och under några
sekunder visar displayen:
Några sekunder efter att tändningen
slagits på släcks nyckelsymbolen

och vägmätaren återgår till sin normala
funktion. Displayen visar då mätarställ-
ningen och trippmätaren. Några sekunder efter att tändningen
slagits på återgår vägmätaren till sin
normala funktion. Nyckelsymbolen
fortsätter att lysa
för att upplysa dig
om att nästa servicebesök är nära
förestående.

1
INSTRUMENTTAVLAN
45

Serviceintervallet har passerats
Varje gång som tändningen slås på och
under några sekunder blinkar nyckel-
symbolen
för att påminna dig om att
servicebesöket nu måste ske snarast.

Exempel:
Du har kört 300 km längre än
vad som anges i serviceprogrammet.
När tändningen slås på och under några
sekunder visar displayen:
Några sekunder efter att tändningen
slagits på återgår vägmätaren till sin
normala funktion. Nyckelsymbolen
fortsätter att lysa
.
Den körsträcka som återstår till
ett servicebesök kan vägas mot
tidsfaktorn, beroende på förarens
körvanor.
Därför kan nyckelsymbolen även
tändas om du har passerat tid-
punkten för servicebesöket vid
två år.







Nollställning av serviceindikatorn
Åtgärden kan inte göras när ser-
viceinformationen visas.
Om du vill koppla ur batteriet
efter detta ingrepp bör du låsa
bilen och vänta i minst fem minu-
ter, så att nollställningen hinner
registreras.

Visning av serviceinformation
Du kan när som helst visa serviceinfor-
mationen.


)
Tryck helt kort på knappen för noll-
ställning av trippmätaren ".../000"
.
Beroende på version visas service-
informationen i några sekunder på
raden där mätarställningen visas
eller i den centrala färgdisplayen i
instrumenttavlan.

Efter varje servicebesök ska servicein-
dikatorn nollställas.
Det görs på följande sätt:


)
slå av tändningen,

)
tryck på knappen för nollställning av
trippmätaren ".../000"
och håll den
intryckt,

)
slå på tändningen, kilometerräkna-
ren börjar räkna ned,

)
då displayen visar "=0"
och nyck-
elsymbolen försvinner, ska knappen
släppas upp.

1
INSTRUMENTTAVLAN
46
Manuell test i den centrala färgdisplayen som är kopplad
till navigationssystemet
Denna funktion ger dig möjlighet att
kontrollera bilens tillstånd (visar läge
för ställbara funktioner - aktiverad/
avaktiverad) och visning av varnings-
journalen.


)
Tryck helt kort på knappen ".../000"

på instrumenttavlan med motorn i
gång, för att starta en manuell test. Följande upplysningar visas efter var-
andra på instrumenttavlans centrala
display:


-
motoroljenivå (se motsvarande punkt),


- serviceindikator (se motsvarande
punkt),

- däcktrycksvarnare (om fordonet är
utrustat med den funktionen - se ka-
pitlet "Säkerhet"),

- aktuella kontrollampor och varnings-
meddelanden, om sådana fi nns (se
punkten som beskriver kontrollam-
pan eller den berörda utrustningen).

- de ställbara funktionernas lägen (se
kapitlet "Multifunktionsdisplayer"). Denna information visas även
varje gång tändningen slås till
(automatisk test).

1
INSTRUMENTTAVLAN
47
Vägmätare och trippmätare
Vägmätaren och trippmätaren visas i trettio
sekunder vid frånslagning av tändningen,
vid öppning av förardörren samt vid låsning
och upplåsning av bilen.

Trippmätare
Vägmätare
Inställning av tid och tidsformatpå en instrumenttavla utan
bilradio

För att ställa in klockan på den tvåfär-
gade instumenttavlan utan bilradio, ska
du använda knapparna A
och B
och
sedan utföra inställningarna i följande
ordning:


)
tryck samtidigt på A
och B
: minuterna
blinkar,

)
tryck på A
för att öka eller B
för att
minska minuterna,

)
tryck samtidigt på A
och B
: timmarna
blinkar,

)
tryck på A
för att öka eller B
för att
minska timmarna,

)
tryck samtidigt på A
och B
: 24 H eller
12 H visas och blinkar,

)
tryck på A
eller B
för att byta format,

)
tryck samtidigt på A
och B
för att av-
sluta tidsinställningen.

Efter cirka 30 sekunder utan åtgärd,
återgår displayen till aktuell visning. Mäter total körsträcka för bilen sedan
den först togs i bruk.

Mäter den sträcka som bilen kört sedan
mätaren nollställdes av föraren.


)
Med tändningen påslagen håller du
knappen intryckt ända tills nollorna
visas.

På den tvåfärgade instrumenttavlan
utan bilradio, ska du använda knappar-
na A
och B
för att ändra enheterna och
sedan göra inställningarna i följande
ordning:


)
tryck samtidigt på A
och B
under
tre sekunder: km/tim eller mph blinkar,

)
tryck på A
eller B
för att ändra
enheter,

)
tryck samtidigt på A
och B
för att gå
ur ändring av enheterna.

Efter ca 30 sekunder utan aktivitet, återgår
displayen till aktuell visning.

Val av enheter på instrumenttavla utan bilradio
Inst
ällning av tid och enheter
på multifunktionsdisplayen
Övriga instrumenttavlor används till-
sammans med en ljudanläggning och
en multifunktionsdisplay. Slå upp mot-
svarande stycke i kapitlet "Audio och
Telematik".

1
INSTRUMENTTAVLAN
48
Det här systemet används för att släcka
vissa displayer vid mörkerkörning.
Instrumenttavlan fortsätter att visa has-
tigheten, växelläget i den elstyrda ma-
nuella växellådan eller automatlådan,
farthållarens eller fartbegränsarens in-
dikeringar om den funktionen är aktive-
rad och vid behov även varningen för
låg bränslenivå.
Om en varning visas eller om funktioner
eller inställningar ändras kopplas Black
Panel-funktionen ur.
Black panel

Aktivering


)
Tryck på knappen när strålkastarna
är tända, för att aktivera Black pa-
nel-funktionen.

)
Tryck en gång till för att tända de
olika displayerna igen.
Belysningsreostaten kan användas
samtidigt som Black panel-funktionen.
Används för manuell inställning av ljus-
styrkan på förarplatsen efter ljusförhål-
landena utomhus. Denna funktion kan
bara användas när ljusen är tända vid
mörkerkörning.
Belysningsreostat

Inkoppling


)
Tryck på knapp A
för att ändra på
förarplatsbelysningens ljusstyrka,

)
Då belysningen nått minimal inställ-
ning släpper du upp knappen och
trycker på nytt för att öka den,
eller


)
Då belysningen nått maximal inställ-
ning släpper du upp knappen och
trycker på nytt för att minska den,

)
Så fort belysningen har nått önskad
ljusstyrka släpper du upp knappen.
Urkoppling
När ljusen är släckta eller när det är
ljust ute (med varselljuset på) är knap-
pen eller ratten verkningslös.
Du kan även ändra ljusstyrkan genom
att vrida på reglaget B
, till vänster om
ratten:


)
uppåt: för att minska den,

)
nedåt: för att öka den.

Kontrollampan och belysnings-
värdet visas i mitten av instru-
menttavlan under inställningen
för att visualisera belysningsni-
vån i förhållande till 16 tillgäng-
liga nivåer.
